Как определить уровень залегания грунтовых вод

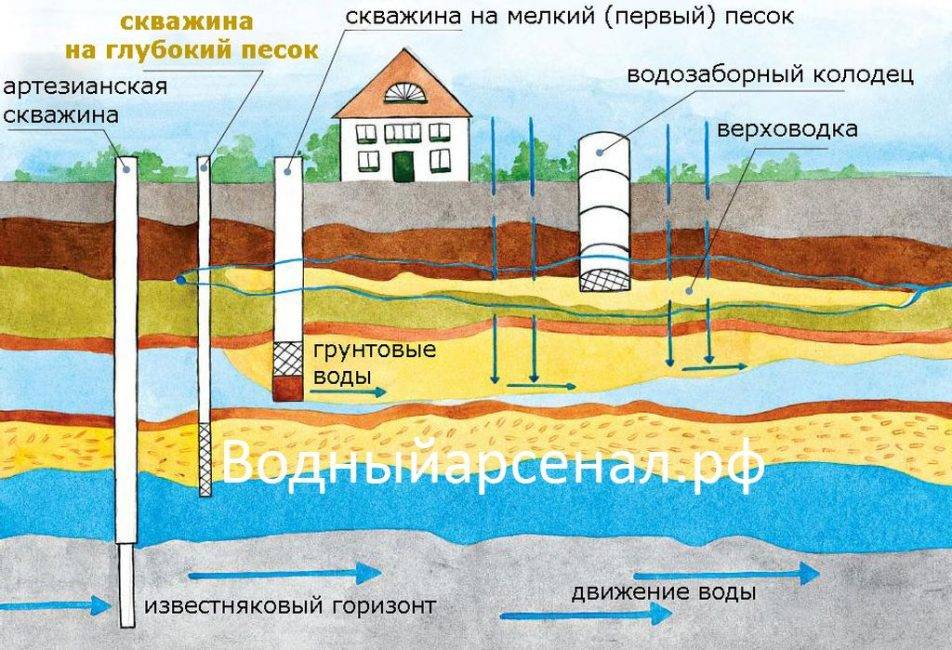

Уровень залегания грунтовых вод
Перед приобретением земли или проектированием жилого строения на ней нужно изучить участок на предмет глубины залегания подземных вод.
Для этого проводятся геолого-геодезические изыскания, которые включают в себя:
1Топографическую съёмку участка в рамках кадастровых границ
2Изучение характеристики рельефа земли с указанием горизонталей, показывающими равнинный либо волнистый участки
3Лабораторное изучение образцов грунта, в том числе на предмет его физико-химических свойств
4Исследование архивных данных, профильных аналитических материалов о сезонности колебаний уровня грунтовых вод, геологическую разведку
5Изучение возможности возникновения оползней, подтоплений и набуханий
По итогам исследования специалисты для владельца участка готовят заключение, в котором дают рекомендации:
- какой вид дренажа необходимо использовать
- насколько глубоко должен располагаться фундамент дачных строений и их предпочтительная конструкция
- какой вид гидроизоляционных материалов выбрать
- какие потенциально разрушительные химические соединения есть в почве, и какие методы защиты от них выбрать
Барбарис: описание, виды и сорта, посадка в открытом грунте, уход, особенности для разных климатических условий включая Сибирь (65 Фото & Видео) +Отзывы
Материалы для закрытого дренажа
Главный элемент глубинного дренажа — это труба. Если раньше дрены изготавливались из керамики, глины, бетона, асбоцемента, металла, древесины, камня, то теперь им на смену пришли полимерные трубы из ПНД (полиэтилен низкого давления) или полипропилена диаметром 50–650 мм. Их достоинства неоспоримы:
- Срок службы более 50 лет.
- Высокая коррозийная стойкость.
- Не накапливают отложений, легко промываются.
- Имеют малую гидравлическую сопротивляемость.
- Имеют высокую кольцевую прочность при малом весе.
- Обладают гибкостью.
- Легко монтируются.
- Имеют перфорацию и текстильный фильтр.
В частном среднестатистическом строительстве обычно используются гофрированные дрены с внутренним диаметром 110 мм и длиной до 50 метров. Некоторые производители поставляют трубу не в бухтах, а отрезками 6/12 метров.
Они могут выпускаться как с перфорацией, так и без неё (для точечного отвода). Для сбора осадочной воды (верховодки) могут использоваться полиэтиленовые трубы с перфорацией только в верхнем секторе — дренажно-пропускные. Отверстия располагаются во впадинах между волнами, что препятствует их загрязнению, размер щелевой перфорации составляет около 1,5 мм.
Для изоляции от засорения мелкими частицами применяются фильтры из геотекстиля или кокосового волокна. При небольших диаметрах труба обматывается на станке, если дрена больше 250 мм в сечении, то обычно фильтр накладывают вручную. На почвах с содержанием щебнеобразных частиц фильтрующая обмотка не нужна, для песчаных суглинистых, глинистых грунтов — фильтр обязателен.
Пластиковая дрена может иметь одну или две стенки, специальные рёбра жёсткости. Одностенные трубы подходят для большинства участков при глубине залегания до 2 метров. Двустенные дрены с рёбрами жёсткости применяют, если нужно заглубиться больше, имеются особые нагрузки (дорога, строение, зона повышенной проходимости…), очень высокий уровень грунтовых вод, которые могут замерзать и создавать сильные подвижки грунта.
Колодцы также изготавливаются из гофрированного полиэтилена. Они отличаются по диаметру шахты и по высоте. Особенными могут быть: диаметр, количество и расположение подключений. Точная высота колодца получается подрезанием шахты. Подсоединение дрены осуществляется через муфты, либо труба заходит в колодец напрямую — в отверстия.

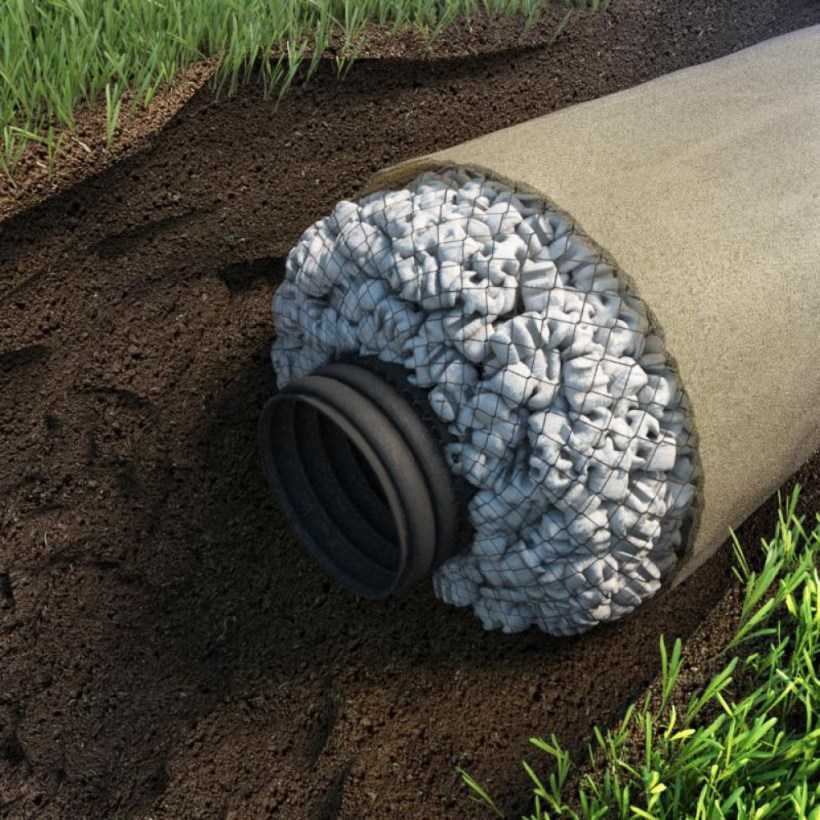

Важным элементом глубинного дренажа является фильтр. Для этих целей чаще всего используют геотекстиль, который изготавливается из полимеров вязанием, тканым и нетканым способом. Благодаря особой структуре, а также иглопробивным отверстиям, он не подвержен заиливанию, но отлично фильтрует воду. Кроме того, этот материал выполняет разделительную и защитную функцию, он не стареет, выдерживает воздействие агрессивных химических веществ, не рвётся от роста корней, не поедается грызунами, не является средой обитания плесени и грибков. Нередко геотекстильный слой входит в состав дренирующих решёток и мембран — синтетического рулонного материала с поверхностными выступами, который изготавливается методом экструзии. Природным аналогом геотекстиля является кокосовое полотно, которое мало уступает другим стройматериалам по функциональности и долговечности.
Для перекачки собранной в резервуарах воды используются специальные дренажные насосы. Они не предназначены для подъёма водяного столба на большую высоту, но отличаются хорошей производительностью. Они разделяются на агрегаты для чистой воды — центробежные, которые справляются с частицами по размеру не более 5 мм и количеством механических примесей не более 5%. Насосы для грязной воды имеют несколько иное рабочее колесо, поэтому они способны удалять частицы до 20 мм в диаметре, а максимум примесей может достигать 10% объёма. Для самых сложных задач есть мощные насосы с металлическими корпусами, там максимум может достигать 35 мм и 25% соответственно. Охлаждение дренажных агрегатов водяное, поэтому они имеют погружное исполнение. Явным плюсом считается нижний забор, который обеспечивает полную выкачку жидкости. Включение/выключение осуществляется автоматически — поплавком.
Дренаж – что это? Точное определение и фотопримеры
Если быть точным, то дренаж – это система отведения дождевых и грунтовых вод с определенной территории с целью недопущения подтоплений. Т.е. устройство его необходимо в большинстве случаев еще на стадии строительства. Но все же и готовые постройки, вокруг которых дренаж не предусмотрен, можно защитить. Главное – это детально продумать всю систему, составить проект и приложить некоторые усилия для его воплощения в жизнь.
Для того, чтобы в общих чертах понять, каким образом устраивается дренажная система двора или здания, имеет смысл рассмотреть несколько фото примеров.
Конечно, весь алгоритм работы связанной с устройством системы водоотведения не понять, глядя только на фото. А значит, имеется необходимость в рассмотрении всех нюансов дренажа как с придомовой территории, так и от погреба, гаражаи прочих построек. Ну а если вернуться к вопросу, для чего нужен дренаж, то ответов на него можно найти очень много. Но основной функцией отвода воды, естественно, будет защита фундамента от разрушения, а погребов и дворов от подтопления.
Зачем нужен дренаж участка
Лишняя влага на участке создает хозяевам большие проблемы не только с получением обильного урожая, но и с безопасным проживанием в доме:
- Скопление воды в основание фундамента провоцирует движение почвы и способно негативно отразится на целостности постройки.
- Во влажных подвалах появляется плесневый грибок, который постепенно распространяется по всему дому.
- При высоком уровне грунтовых вод влажная почва «выдавливает» септик и создает проблемы в сточной системе.
Септик выдавило грунтовыми водами
- Переувлажнение приводит к загниванию корней растений, что мешает нормальному росту садовых культур и пагубно отражается на урожае.
- На участке с сильным уклоном потоки воды вымывают плодородный слой земли.
Все эти неприятности можно избежать, если правильно оборудовать дренажную систему на участке.
Причиной излишней влаги могут служить три категории воды. Поверхностные – образуются при ливневых осадках, выпадающих на протяжении долгого времени. Подземные – имеют разный уровень залегания, величина которого зависит от времени года. Зимой вода опускается до нижней границы, а весной поднимается до максимальной высоты. Верховодка, этим подземным водам не удается полностью уйти в почву, потому что на их пути встречается препятствие – например, плотный пласт из глины.
Как осушить участок без дрен

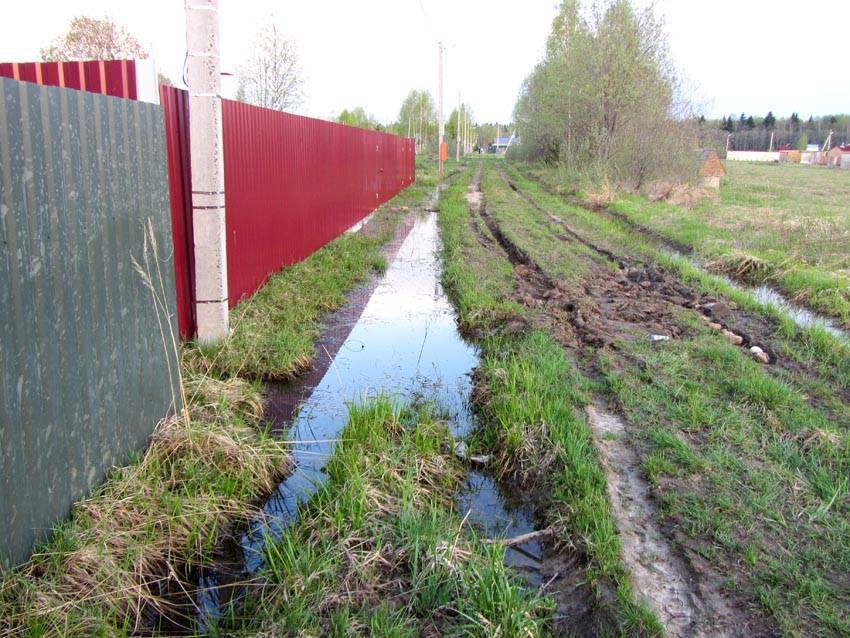

Канавы по периметру и вокруг участка
Стоимость работ по монтажу и обустройству дренажной системы на участке довольно высока, с учётом геологической разведки, выполнения проекта, приобретения комплектующих и выполнения земляных работ.
Цена дренажной системы «под ключ» в разных регионах разная, но в среднем составляет 2000 руб. за 1 погонный метр.
Поэтому есть смысл рассмотреть варианты осушения участка без дренажа.
Минимальную стоимость, но высокую эффективность имеют такие методы отвода лишней воды:
- Пескование грунта. Глинистые и суглинистые почвы, которые плохо поглощают влагу, можно сделать более рыхлыми и лёгкими за счёт перекопки с добавлением песка (35 кг на 1 м2). Это сырьё выступает в качестве природного дренажа
- Выкапывание канав вдоль и вокруг участка. Метод похож на поверхностный дренаж, но без использования дренов и гравия. Временные стоки быстро разрушаются, но не требует финансовых вложений
- Добавление нового грунта с высокой фильтрационной способностью, выравнивание участка. Подходит для дренажа на склоне или болотистого дачного участка. Метод дорогостоящий, но действенный (на каждую сотку участка понадобится 2 кубометра почвы)
- Высадка растений с мощной корневой системой. Деревья и кустарники защитят участок от вымывания плодородного слоя и через корни будут забирать лишнюю влагу. Главный недостаток способа – длительность по времени.
Полки в гараже: порядок прежде всего. Общие вопросы проектирования, простые варианты, пошаговая инструкция изготовления своими руками (75+ Фото & Видео) +Отзывы
Результаты отказа от проведения дренажных работ
Переувлажнение почвы может стать причиной множества проблем, включая следующее:
- разрушение кладки фундамента, появление в стенах трещин и искривление оконных проемов, что проявляется при регулярном подтоплении строений;
- провалы на облицованных камнем или плиткой тропинках, деформирование обыкновенных дорожек и выдавливание бассейнов за счет так называемого пучения, что обусловливается физическими свойствами перенасыщенного влагой грунта;
- образование плесени и сырости как итог затопления пространств под полом и подвалов;
- гибель деревьев и цветов, так как растениям требуется норма полива, а излишняя влага им вредит.
Элементы глубинного дренажа
Глубинные дренажные системы включают в себя следующие элементы:
- дрены – перфорированные трубы, которые прокладывают по участку и в которые собирается вода из почвы и транспортируется к колодцу. Дрены могут быть стальные, полиэтиленовые, из ПВХ, керамические, чугунные, одно- и двухслойные гофрированные, композитные – стеклопластиковые. Современные дрены продаются в оболочке из нетканого материала, предотвращающего заиливание труб;
- всевозможные фитинги: уголки (отводы), тройники, крестовины, заглушки;
- водоприемные колодцы, емкости, изредка водоемы для первичного сбора воды. В этих емкостях обычно устанавливают решетчатые фильтры, которые задерживают мусор;
- поворотные колодцы – устанавливаются в месте поворота системы, соединения нескольких дрен, или через каждые 50 и при очень длинной системе;
- глухие канализационные трубы служат для транспортировки воды в местные водоприемные водоемы или в коммунальный коллектор дождевых и дренажных вод. Ливневые и почвенные воды нельзя сливать в фекальную канализацию.
Можно ли осушить участок без дренажа
Наиболее распространённые и простые в обустройстве своими руками альтернативные виды дренирования участка представлены:
- стандартной засыпной системой, в которой роль траншейного наполнителя выполняют почти любые подручные материалы в виде осколков бетона, кирпичного боя, камней и фрагментов затвердевшего цементного раствора с обязательной прокладкой геотекстильной тканью;
- пластиковым бутылочным дренажем, при котором система водоотведения в продольном положении располагается внутри специально вырытых траншей, после чего прикрывается почвой и дёрном;
- жердяным дренированием, которое предполагает укладку на донную часть выкопанной на участке траншеи специальных распорочных жёрдочек с последующим заполнением пространства ветвями и сучками;
- дощатой системой, состоящей из обычных деревянных досок, помещаемых на дно выкопанной траншеи с получением в сечении треугольной конструкции, вершина которой направлена вниз. На доски укладывается фильтрующий слой мха, который присыпается грунтом и прикрывается снятым при выкапывании траншеи дёрном.
Одним из распространённых способов обустройства дренирующей системы своими руками с минимальными затратами времени, сил и средств является использование традиционного фашинного дренажа. Внутри такой системы дрена представлены связками достаточно длинных и прямых ветвей — фашин. Строительным материалом для изготовления фашинной дренажной системы может стать древесина, остающаяся в процессе расчистки ольховых или вербных зарослей. Укладываемые в выкопанные дренирующие траншеи связки ветвей необходимо засыпать щебёнкой или кирпичным боем.
Ветви можно засыпать битым кирпичём или щебнем
Самодельная фашинная дренажная система, по сравнению с пластиковыми конструкциями заводского изготовления, менее долговечна, так как под воздействием воды ветви достаточно быстро гниют, а дренирующие ходы забиваются илистыми отложениями. Тем не менее, как показывает практика эксплуатации такого водоотвода, вполне качественное дренирование участка будет обеспечено на протяжении примерно двух десятков лет.
Эффективному избавлению от лишней воды на территории способствует обустройство разных по размерам искусственных водоёмов. Такие элементы современного ландшафтного дизайна могут быть организованы под небольшим наклоном. Для усиления эффекта, рядом с искусственным водоёмом высаживается влаголюбивая растительность.
Соблюдение технологии обустройства и регулярный контроль состояния дренирующей системы обеспечивают бесперебойную работу в течение максимально длительного времени. Тем не менее для повышения высококачественного осушения одновременно с дренажной системой целесообразно обустраивать ливневую канализацию, предназначенную для сбора осадков и талой воды с домовладения, что позволит максимально эффективно предотвратить обводнение грунта на участке.

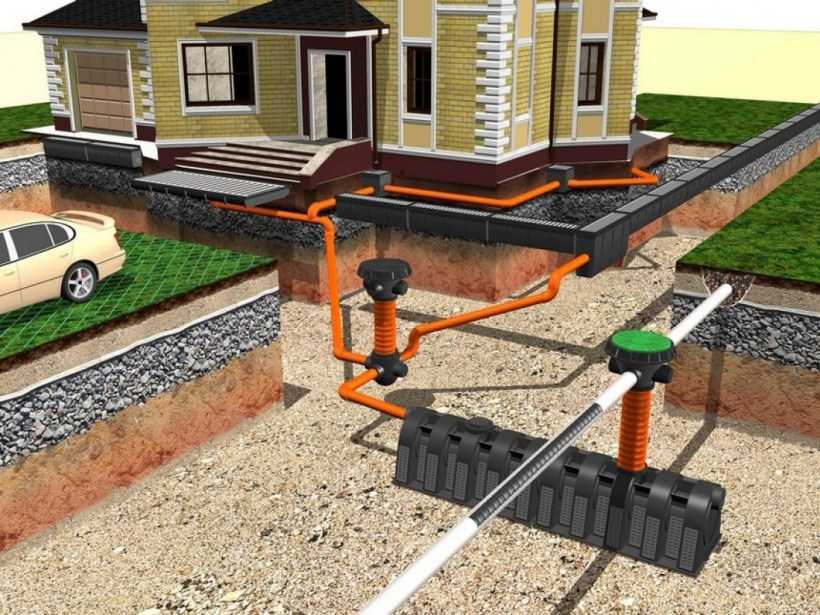

Элементы дренажной конструкции
Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор капиллярной воды, содержащейся в порах несвязных грунтов и трещинах связных пород.
Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних грунтовых слоях. А сбором и отводом дождевых и талых вод занимается ливневая канализация.
Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.
Современный тип дренажных труб – изделия из прочного и выдерживающего большие нагрузки модифицированного пластика (например, ПНД). Стенки труб покрыты фильтрующими отверстиями или пропилами, некоторые виды сверху покрыты геотекстилем
В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

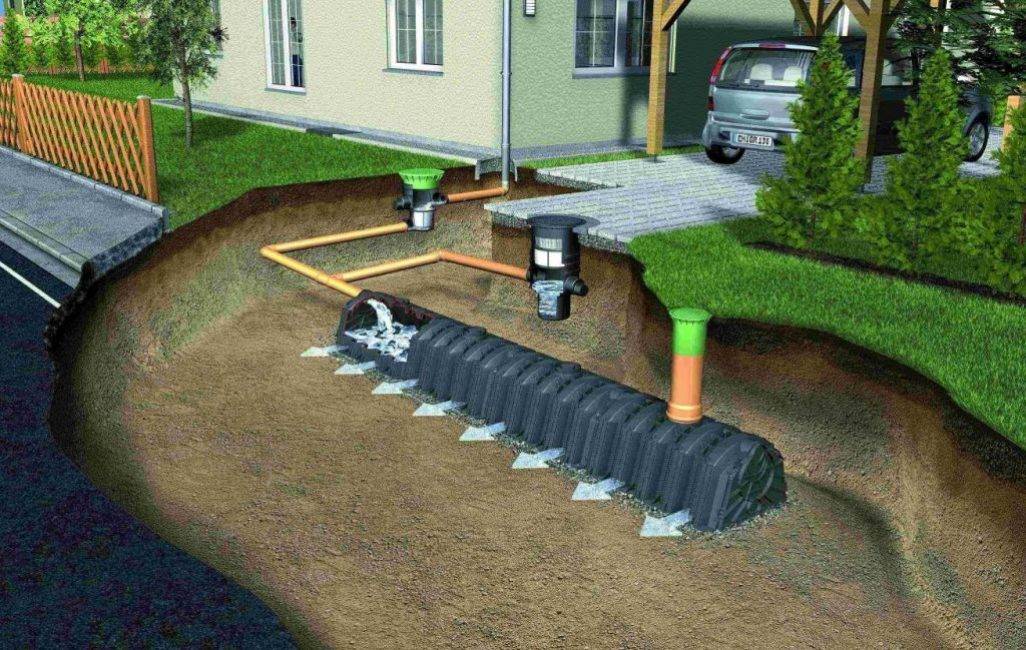

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую нередко используют для полива или хозяйственных нужд.
Если рельеф местности не позволяет устраивать самотечную систему, применяют дренажные насосы. Различные модели (чаще погружного типа) служат для перекачки воды по трубам в нужном направлении, отличаются особенностями конструкций и мощностью
Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).
Как продлить срок службы систем по водоотведению

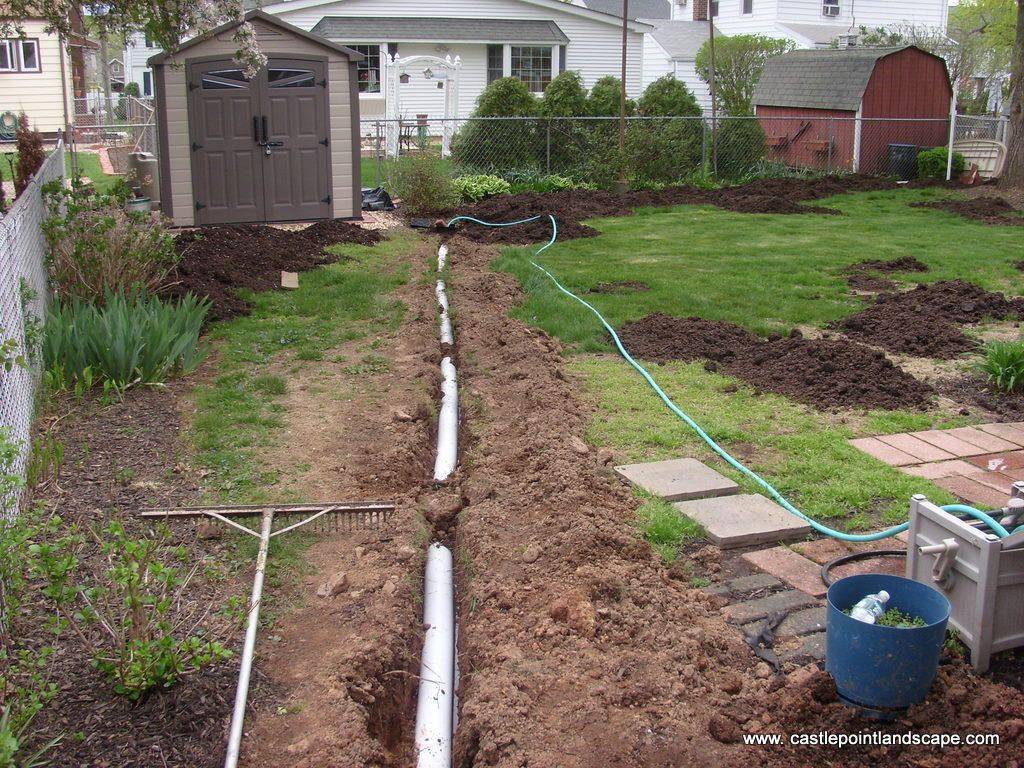

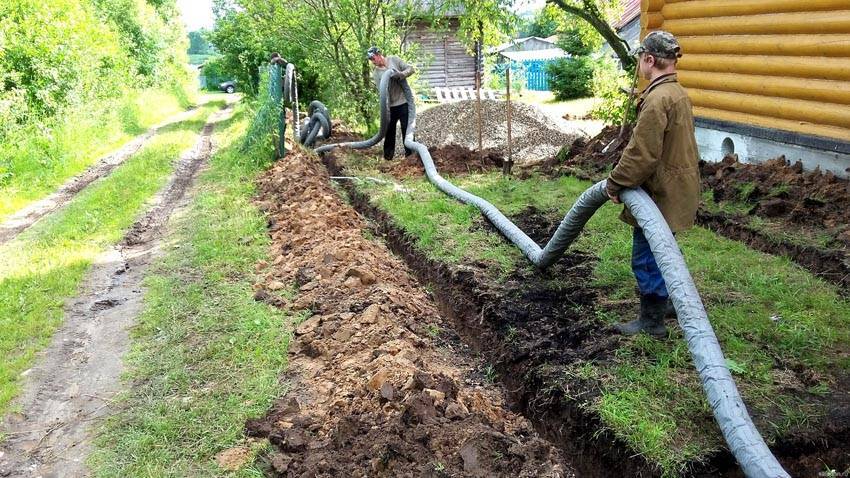

Монтаж дренажной системы
Засыпной дренаж служит как минимум 7–10 лет, а правильно спроектированный и смонтированный глубинный – больше 40–50.
Продлить срок эксплуатации систем водоотведения можно, руководствуясь такими советами:
1Тяжеловесные и крупногабаритные транспортные средства не должны проезжать по территории, где установлен дренаж
2Монтаж дренажных систем следует проводить в условиях повышенной влажности
3Почву на участке рекомендуется регулярно рыхлить, чтобы улучшить качество грунта, снизить нагрузку на дрены
4Трубы и колодца следует чистить не реже 1 раза каждые 2 года, вручную очищая от мусора и застрявших в системе камней, грунта, частей растений
Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы
Пристенный дренаж
Располагают на расстоянии не менее полутора метров от фундамента и метра от отмостки, глубже фундамента, глубже уровня промерзания грунта. Канава копается на глубину, большую расчетной глубины на 30 см – для подсыпки.
Выполняют подсыпку – 100-150 мм песка, проливают водой, затем 150-200 мм щебня, укладывают геотекстиль, затем укладывают и соединяют трубы, заворачивают трубы в геотекстиль, засыпают щебнем, затем песком. Укладку труб выполняют от колодца.
Уклон выполняют от 2 до 10 мм на погонный метр (согласно СНИП 2.04.03). На каждом втором повороте труб или через 50 м устанавливают колодец.

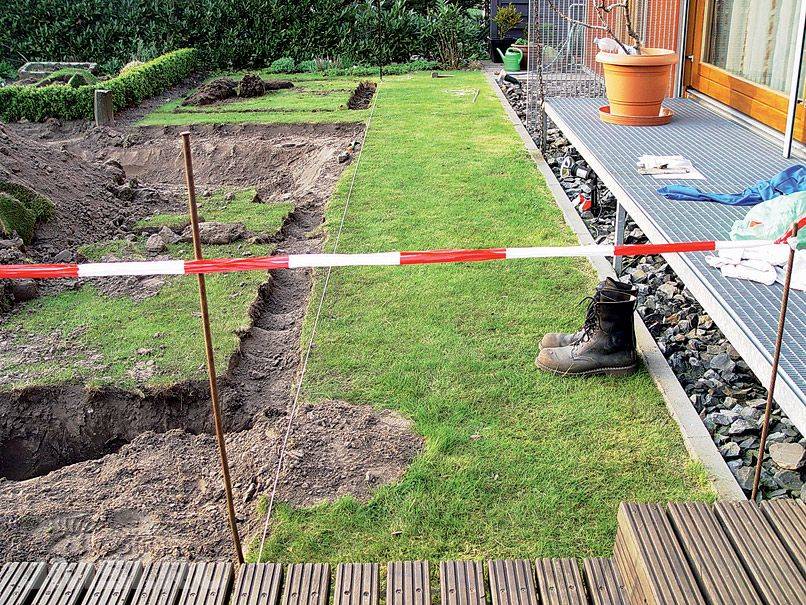

Порядок выполнения работ при строительстве дренажных систем
Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:
- Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
- Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
- При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
- При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.
Как строить открытую дренажную систему
Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.
Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.
Строительство лоткового дренажа включает в себя следующие шаги:
- Прокладка траншей при соблюдении необходимого уклона.
- Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
- Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
- Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

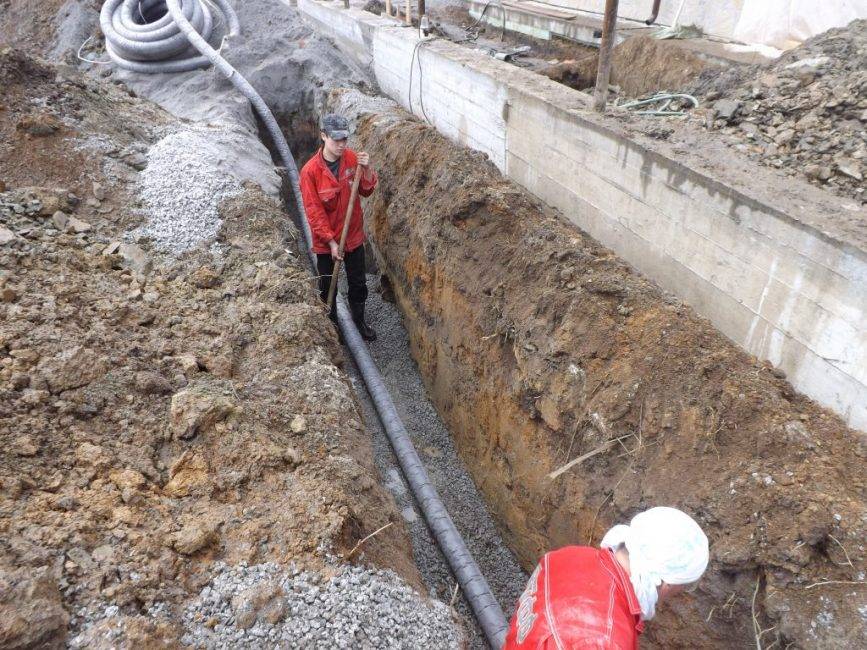

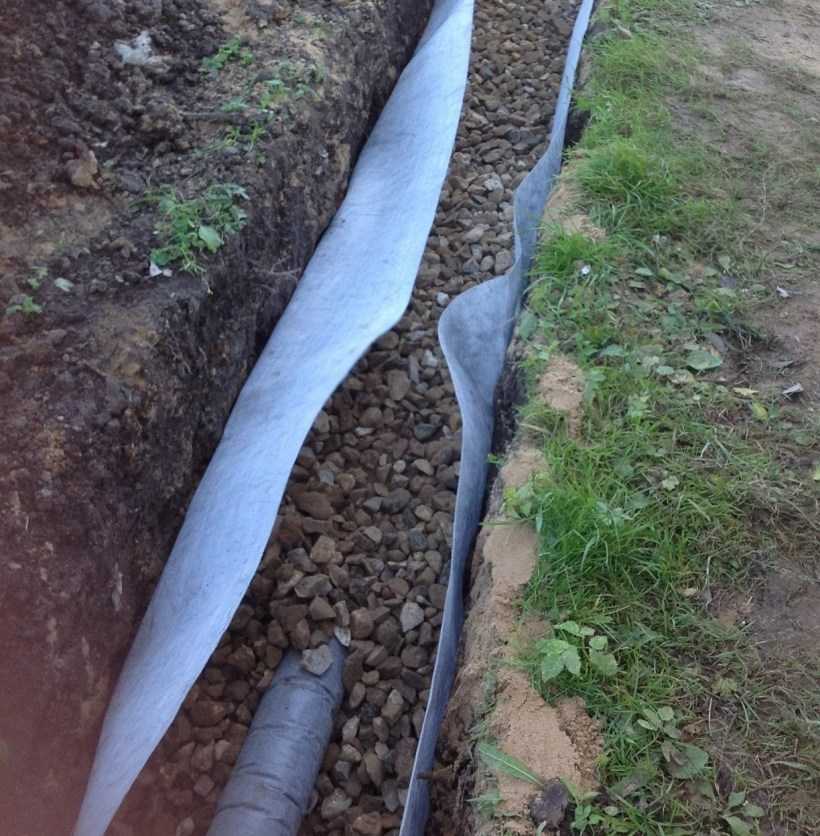

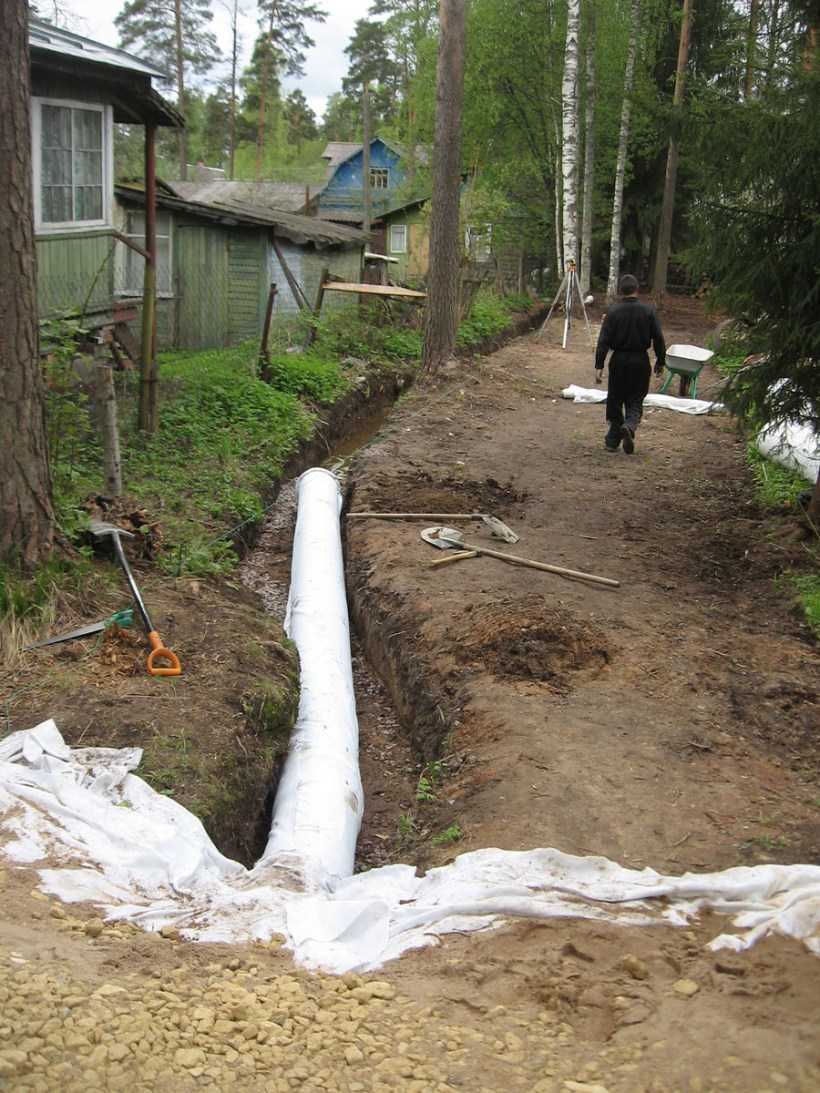

Как выполняется строительство закрытого дренажа
Постройка дренажной системы закрытого типа состоит из следующих шагов:
- Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.

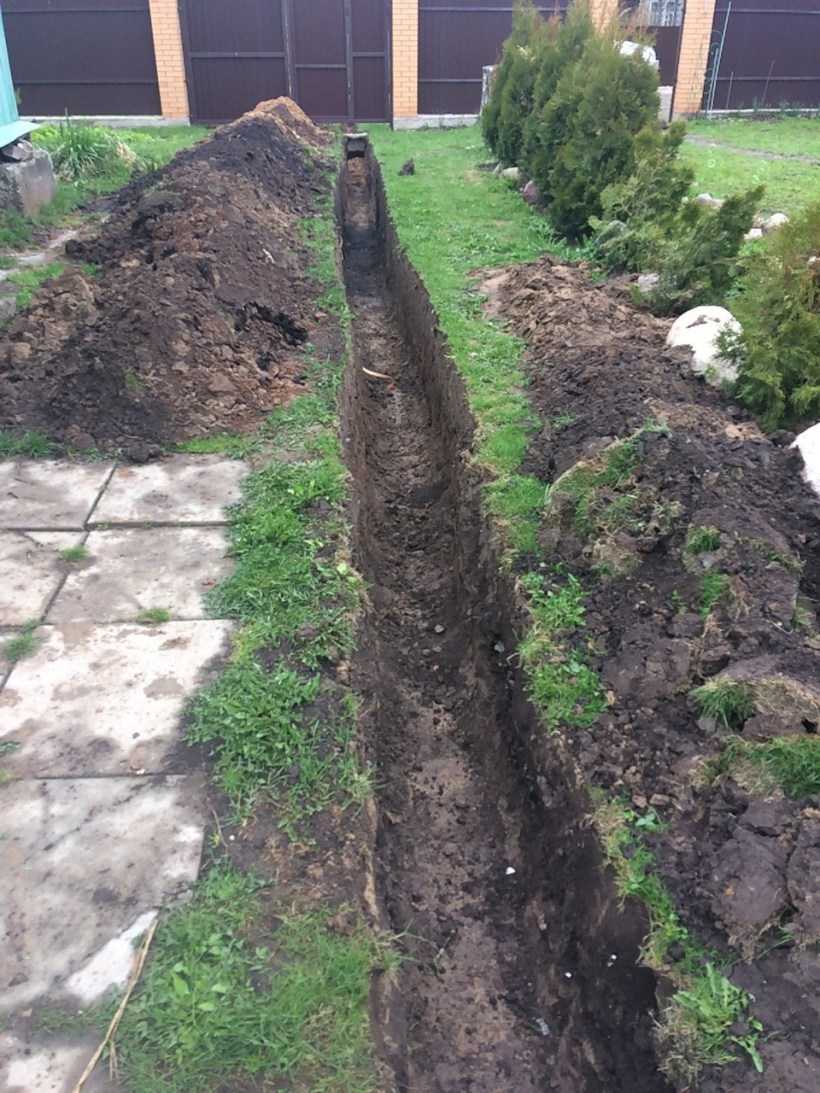

- Прокладка траншей под дренажный трубопровод.
- Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.

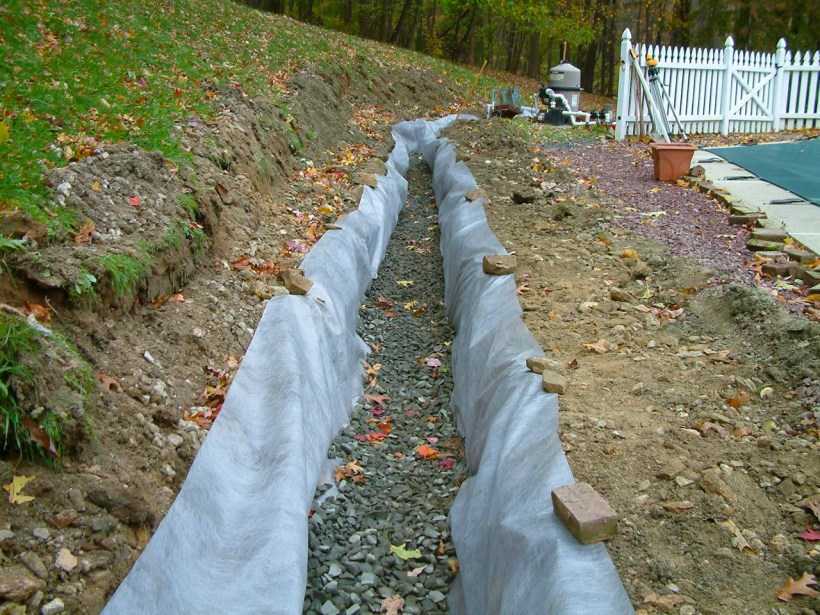

- Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
- Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
- Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
- Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
- Закапывание канав грунтом, поверх которого можно уложить дерн.
Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.
Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой
И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж
Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!
Чтобы не делать дренаж
Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:
- Устройство ливневой канализации.

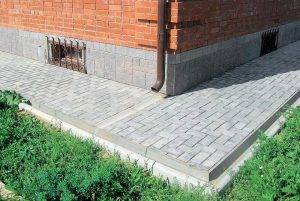

- Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
- На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.
Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой
- Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».
Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.
Когда дренаж участка обязателен
Заниматься организацией водоотвода с земли придется при условии, что дачная территория расположена на крутом склоне. Чтобы ливневыми потоками не сносило плодородную часть грунта, потребуется разбить поверхностный, но не точечный, а линейный водоотвод с поперечно разбитыми каналами, способными перехватывать воду и перенаправлять ее в ливневую канализацию.
Поводом заняться устройством дренажа на участке своими руками будет и размещение его в низине. В этом случае он изначально является резервуаром для сбора стекающихся к нему вод. В этом варианте водоотводные элементы располагают по периметру территории.
Дренаж участка, расположенного в низине
Не меньший бич и равнинные участки, где вода плохо впитываема почвой. Вот тут понадобиться проектировать целую систему точечных или линейных водоотводов, охватывающую всю площадь.
О том, что участок нужно дренировать, расскажут собирающиеся и подолгу стоящие лужи. Осмотрите газон. Оцените состояние кустов. Проверьте, не запревает ли грунт. Эти подсказки действенны на уже обжитых территориях. На целинных же землях придется ориентироваться на происходящее в округе. Соседи подготовили котлован под дом и выкопали ямки под опоры ограждения? Великолепно! Загляните в них. Если внутри есть скопление воды, попробуйте разобраться, откуда она туда стекает. Поинтересуйтесь у старожилов уровнем стояния вод в колодцах за последние несколько лет. Если выяснится, что грунтовые воды залегают менее чем в метре от поверхности, то без устройства дренажа на участке, скорее всего, не обойтись.

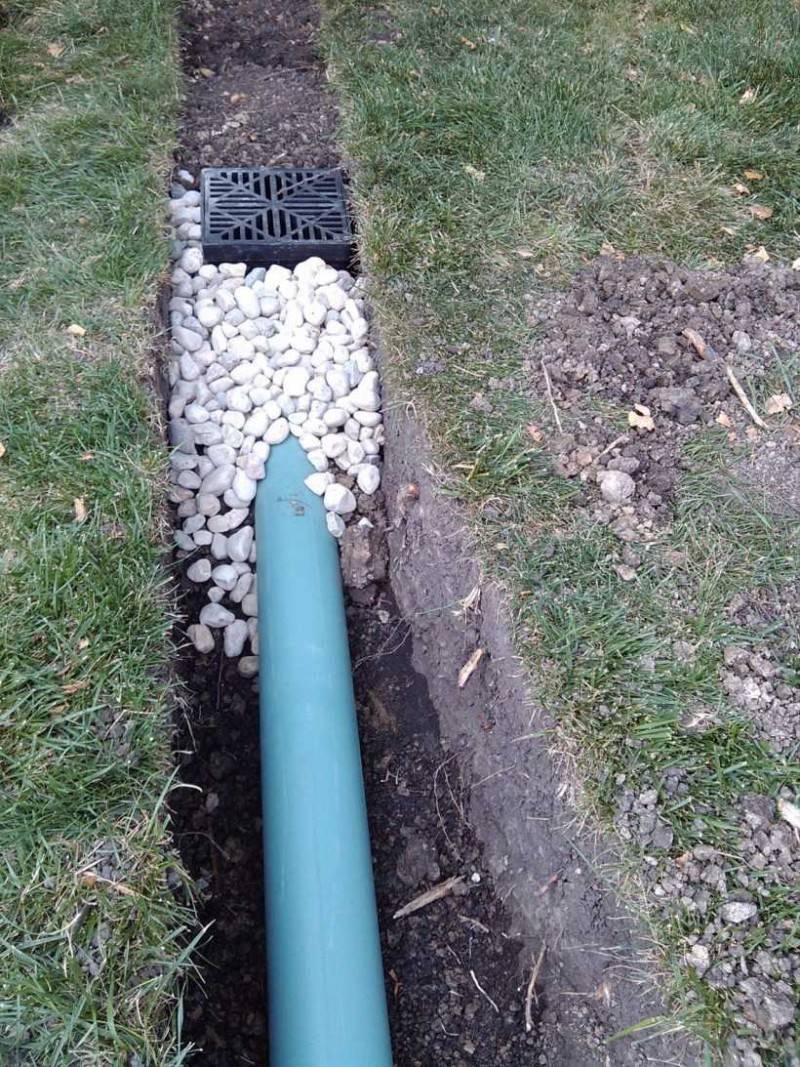

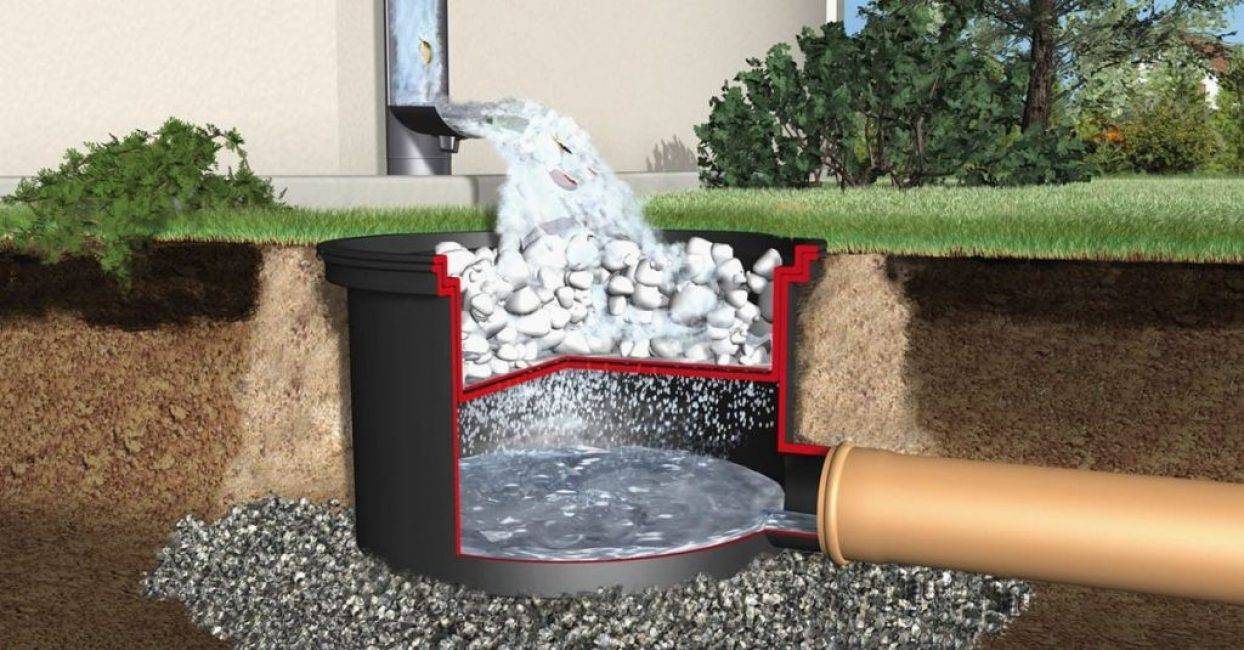

Система точечного водоотвода
Дренажные работы
Монтаж системы дренажа начинается с изучения местности, подготовки схемы с траншеями на участке. Определить угол наклона можно, если использовать уровень в местах, где начинается движение потоков воды на направлению к низкому участку на местности. Далее для прокладки труб готовятся траншеи, на дно закладывается подушка из песка толщиной до 10 см. Здесь требуется утрамбовать песок, после этого покрыть дно геотекстилем. Поверх материала засыпается подушка из щебня с толщиной 20 см. Не рекомендуется закупать щебень известнякового вида, он приводит к появлению солончака. Затем в траншеи закладываются трубы, сверху система труб засыпается щебнем и закрывается геотекстилем. Это необходимо для того, чтобы система не заиливалась. Сверху все засыпается обычным грунтом, на последнем этапе монтируются коллекторы.
Виды систем осушения грунта
Осушительная система
В зависимости от того, где располагаются дрены, выделяют два вида дренажных систем: глубинные и поверхностные. Решение, какую из них выбрать, принимают в зависимости от поставленных задач по отведению воды.
Основное назначение разных видов представлено в таблице.
| Разновидность системы водоотведения | Для каких целей лучше использовать |
|---|---|
| Для каких целей лучше использовать Поверхностны (открытые) | Отвод выпавших атмосферных осадков, излишков влаги от чрезмерного полива или технологических процессов, связанных с выливанием воды |
| Глубинные (закрытые) | Понижение уровня воды в грунте, отвод застоя избыточной влаги в равнинной местности и в низинах |
| Засыпные | Не используются трубы, подходит для осушения грунта после обильных сезонных осадков |
Поверхностный дренаж

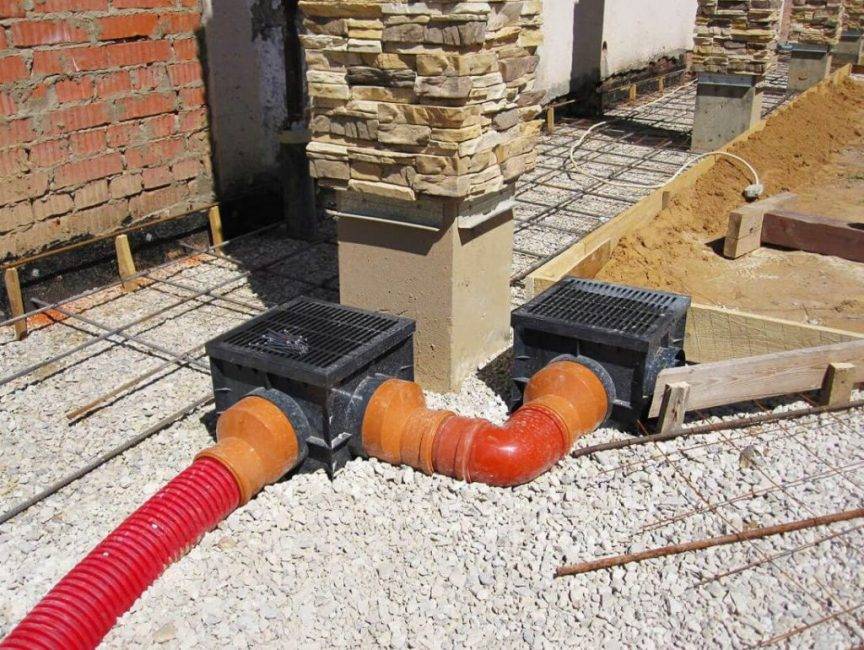

Точечные и линейные элементы по водоотведению
Эта система водоотведения сооружается чаще всего по периметру зданий, строений, сооружений или в местах слива водоотводов. Поверхностный дренаж бывает:
- Точечным или локальным. Располагается в конкретных локациях, куда заведомо будет стекать много воды

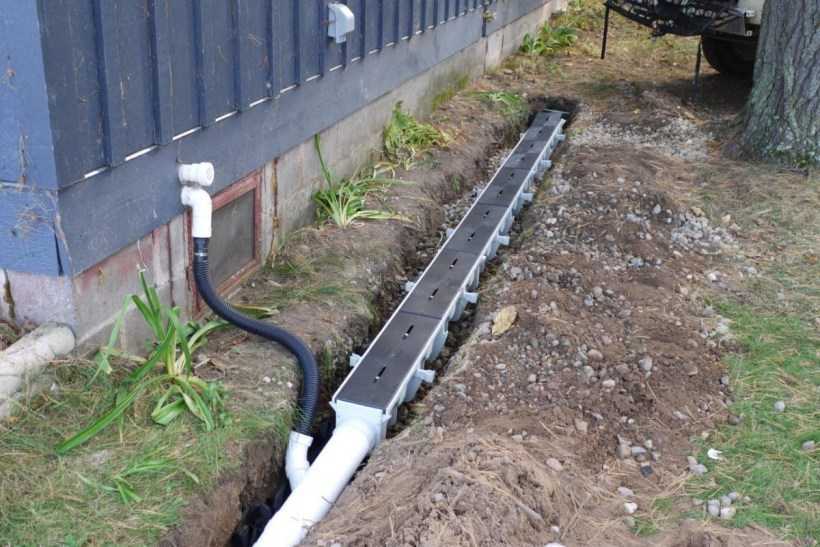

- Линейным. Используется для большей площади и может иметь вид водоотводных лотков и каналов, оборудованных защитными ливневыми решётками и пескоуловителями
Как правило, оба типа конструкции используются в комплексе, образуя единую дренажную систему на участке возле строений.
Для промышленного производства дренов поверхностного типа используются:
- бетон
- пластик (полипропилен или полиэтилен низкого давления)
- полимербетон
Глубинный дренаж

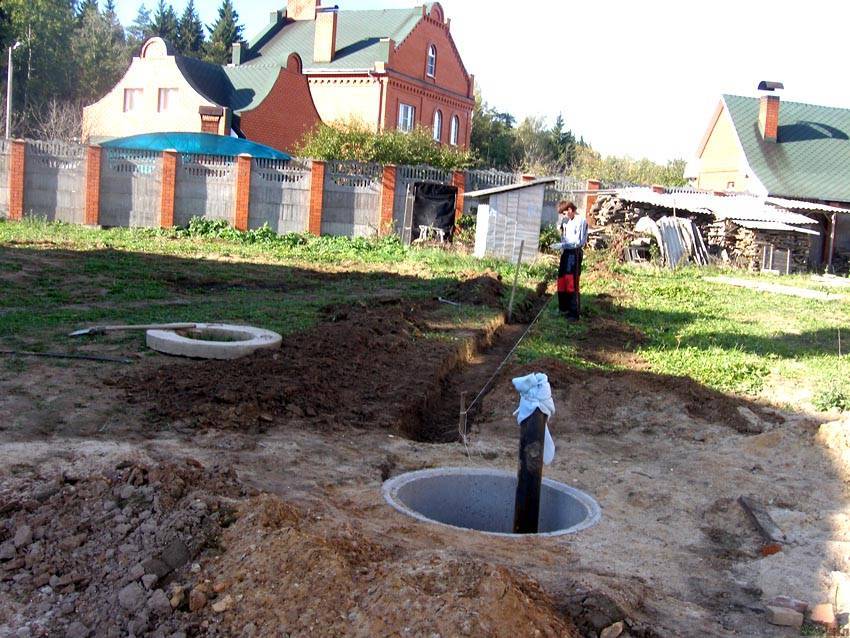

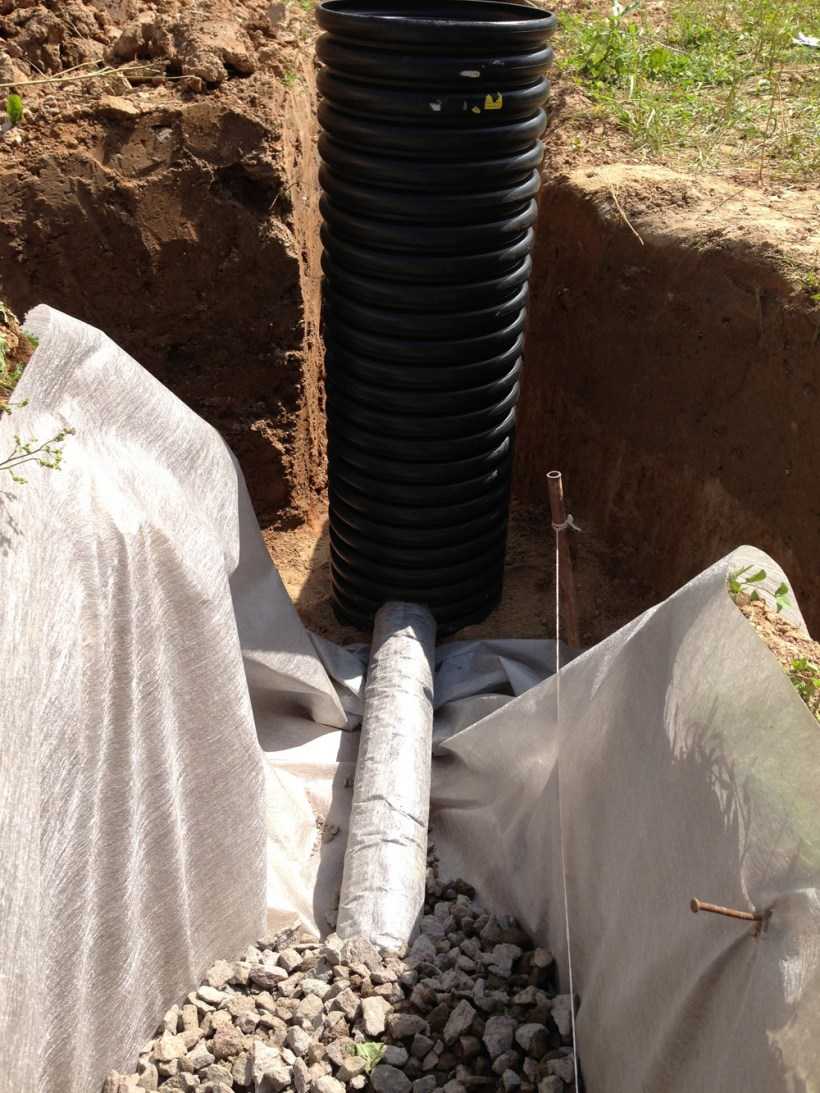

Дренажный колодец
Представляет собой совокупность дрен, которые вкапываются в грунт на глубину ниже глубины залегания подошвы фундамента. Трубы направляются под углом к естественным либо искусственным водоёмам (колодцам или резервуарам).
Если местность с уклоном, то дрены укладывают по направлению от более высокого участка к низине. На ровной территории наклон создают за счёт разной глубины траншей для труб.
Нормативы следующие:
- для песчаного грунта – понижение уровня на 3 см вниз каждые 100 см длины
- для суглинистых и тяжёлых глинистых – 2 см вглубь каждые 100 см расстояния
Принимать излишнюю воду призван дренажный колодец. Основные типы конструкции собраны в таблице.
| Вид колодца | Характеристики |
|---|---|
| Водоприёмный | Аккумулирует избыток влаги, который поступает через систему труб. Воду из него откачивают насосом или просто используют для полива растений. |
| Поворотный | Устанавливаются в местах крепления двух разнонаправленных дрен. Кроме прямого назначения их используют для ревизии состояния и заполненности всей системы. |
| Поглотительный | Применяется, когда средние слои грунта воду задерживают, а нижние, напротив, могут поглощать влагу. Обычно они состоят из лёгкой песчаной почвы. Отличаются большим, чем другие колодцы, диаметром и глубиной установки. Способен выдержать ограниченный объём воды. |
Раньше водоприёмные колодцы имели вид больших монолитных резервуаров из бетона, кирпича или даже бетонных колец. Сейчас применяют пластик, который обшит геотекстилем или дренажной обсыпкой.
Засыпной дренаж

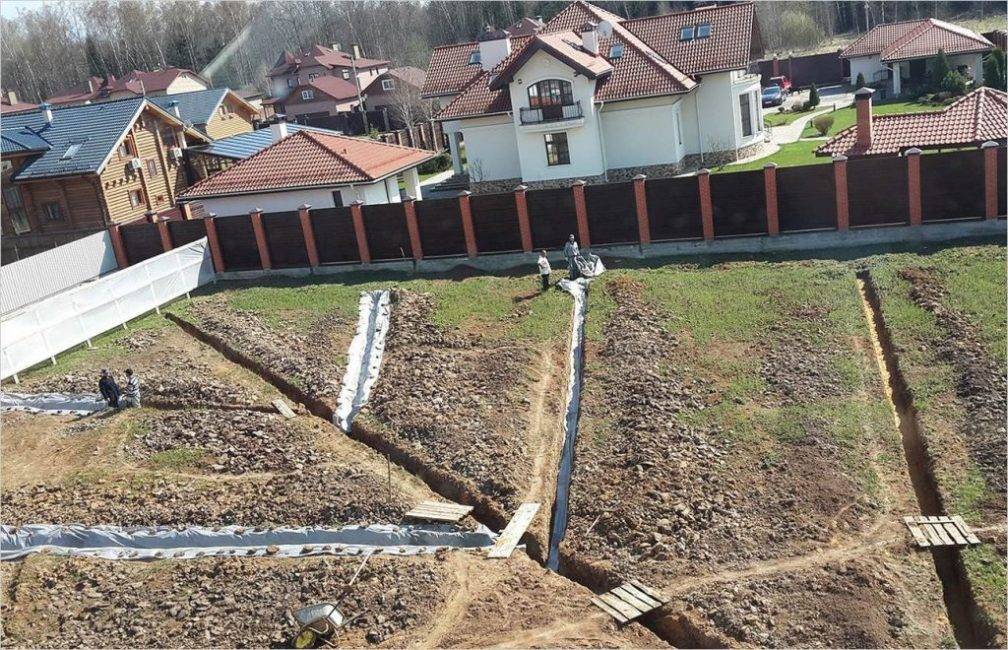

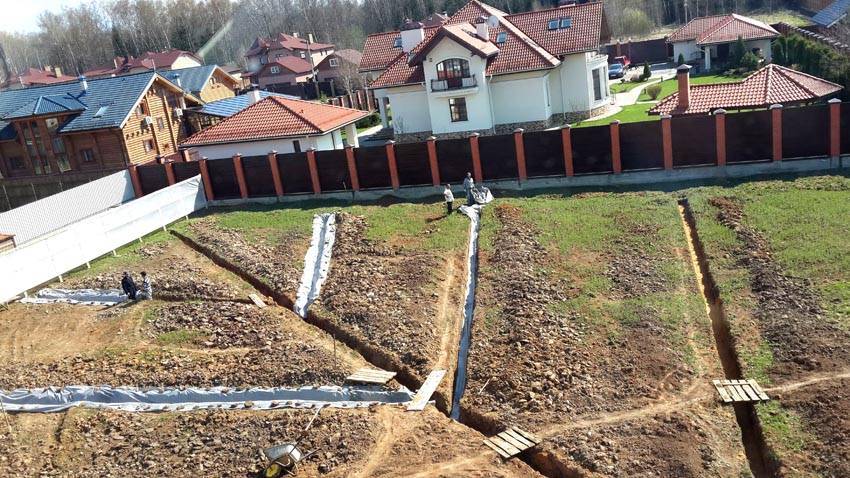

Метод укладки дренов «ёлочкой»
Для обустройства такого типа дрены не оставляют полыми внутри, а засыпают грунтом с более высокими фильтрационными свойствами. Внутренняя поверхность труб при этом обшивается геотекстилем.
В качестве естественного дренажа используют:
- песок
- щебень
- гравий
- галечник
Дрены в глубинной и засыпной системах располагают чаще всего:
- «ёлочкой» (в центре идёт основная сточная труба, к которой присоединяются ответвления по бокам)
- «змейкой»
- параллельно
- в форме трапеции
Изготавливаем вертикальные грядки своими руками: лучшие идеи 2018 года. Для овощей, ягод, зелени и цветов (65+ Фото & Видео) +Отзывы
Особенности поверхностного дренажа дачного участка
Простейший поверхностный дренаж представляет собой систему канав, выкопанных в земле. Для защиты от попадания растительного мусора их прикрывают досками, решетками или засыпают крупным щебнем. Открытые канавки быстро разрушаются водой, а щебень постепенно забивается песком и илом. Поэтому перед укладкой щебня канавки следует выстелить специальной дренажной тканью – геотекстилем, который легко пропускает воду, но задерживает механические включения.
Перед тем как сделать дренаж на участке своими руками, важно определиться с необходимым углом уклона, рассчитать который следует еще на стадии проекта. Его необходимо контролировать на протяжении всей длинны канавки, при её выкапывании
Также важна равномерность дна канавки, если оно будет неровное – там станет застаиваться вода. Обычно поверхностные канавки копают на глубину до 40 см. Ширина зависит от требуемой пропускной способности дренажа и, как правило, равна или чуть больше глубины.
