Как сделать дренаж фундамента дома своими руками: пошаговый инструктаж по обустройству

Краткий фото-курс по сооружению дренажа

Суглинок отличается низкими фильтрационными свойствами, плохо и крайне медленно пропускает воду. В паводковый период участок обводнен, а во время замерзания и оттаивания грунтов проседает неравномерно.

Для того чтобы избавиться от грунтовой воды решено было построить дренажную систему с выводом ее в коллекторный колодец с поглощающим дном.

Теперь приступим к устройству колодца с поглощающим дном, благодаря которому собранная дренами вода будет утилизироваться в нижележащие слои с хорошими фильтрационными качествами:

Теперь можно смело признать, что система фактически устроена, осталось только провести работы по финишной засыпке и обустройству участка:

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра,
Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание,
При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы,
Если место, где находится здание, является зоной капиллярного увлажнения.

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

• В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
• Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
• Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

По типу размещения и конструкции

Различают всего три вида дренажа, которые отличаются между собой способом обустройства, местом расположения и конструкцией. Выбор того или иного способа дренирования связан с залеганием подземных вод, наличием технических этажей и подполий, ландшафтными особенностями. Знание этих факторов подскажет, как правильно сделать дренаж вокруг дома.

Дренаж для частного дома бывает следующих видов:

1. Кольцевой.
2. Пластовый.
3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
2. Дно канавы засыпают песком и формируют правильное направление движения воды.
3. Выкладывают полотно геотекстиля.
4. Засыпается псефитовая порода — гравий, щебень.
5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
7. Повторяются пункт 3 и 4 в обратном порядке.
8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовый дренаж под фундамент не является отдельным видом дренирования, его можно устанавливать, только совмещая с другими видами системы.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

Случаи когда дренаж фундамента просто необходим

Но тут возникает закономерный вопрос: что если грунтовые воды проходят достаточно низко? Нужен ли дренаж фундамента в таком случае?

На самом деле, каждый пример следует рассматривать отдельно. Здесь же мы можем лишь привести случаи, когда дренаж фундамента просто необходим:

1. Ваши подвальные помещения находятся ниже уровня прохождения грунтовых вод, либо если пол выше уровня вод меньше, чем на полметра.
2. Ваш подвал находится в глинистом/суглинистом грунте. Если так, то уровень вод не играет никакой роли.
3. Ваши подвальные помещения в грунте глинистого/суглинистого типа ниже 150 см от горизонта. В таком случае уровень вод тоже безразличен.
4. Ваша постройка находится в зоне капиллярного увлажнения.

Итак, сделать дренаж фундамента необходимо если ваша опорная конструкция находится в критической близости от грунтовых вод, или же если уровень вод настолько высок, что визуально территория участка кажется заболоченной.

Если же на вашем участке сухая почва, а уровень грунтовых вод в период паводков и дождей не превышает критической отметки, то без гидроизоляции фундамента дренажем вполне можно обойтись.

Что делать дальше

После бетонирования фундамента нужно высушить его, накрыв изолирующим материалом. Ленточное основание набирает прочность за 26–28 дней (при низких температурах срок может увеличиться до 4 недель).

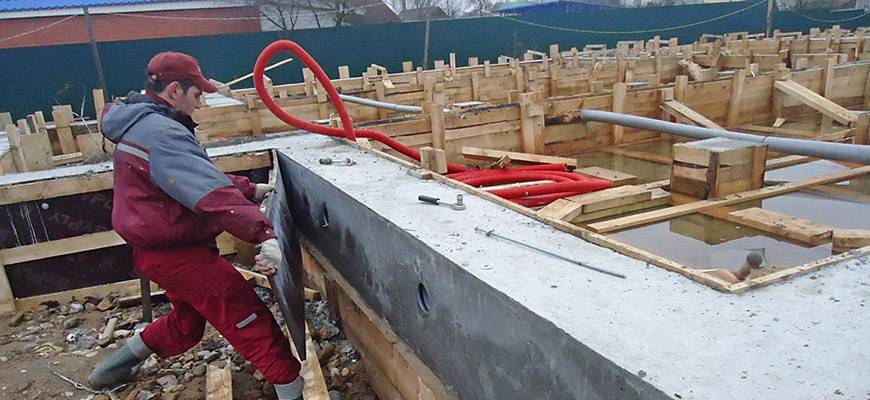

Удаление опалубки

Демонтаж конструкции рекомендуют делать после набора бетоном марочной прочности. Разборку опалубки нужно начинать сверху вниз, с выступающих частей фундамента и углов.

Удаление опалубки делают с выступающих частей фундамента.

Процесс происходит таким образом:

1. Вначале раскручивают болты и удаляют верхние стяжки.
2. Освобождают нижние.
3. Отделяют щиты от стоек.
4. Убирают подпорки.
5. Снимают доски опалубки.

Утепление и гидроизоляция

Защиту фундамента от воздействия грунтовых вод проводят до заливки бетона или одновременно с ней.

Для гидроизоляции основания используют такие материалы:

1. Битумно-полимерную эмульсию.
2. Жидкую резину.
3. Рулонно-оклеечные материалы – стеклоткань, стеклохолст, полиэстер.

Для гидроизоляции используют рулонные материалы.

Опытные строители не рекомендуют использовать для гидроизоляции основания пергамент, толь, рубероид и т.п.

Утеплить фундамент лучше всего на этапе его возведения.

Работу можно разделить на 4 этапа:

1. Подготовку и очистку основания.
2. Укладку гидроизоляционных материалов.
3. Утепление пенополиуретаном, пенопластовыми плитами либо засыпным способом.
4. Отделку.

К другим популярным утеплителям относятся керамзит, минеральная вата, пеноплекс и шлак.

Для утепления основания сыпучими материалами необходимо просушить грунт, удалить с поверхности грязь и песок. В качестве засыпки используют шлак, гравий или песок.

Изготовление кольцевой дренажной системы

При самостоятельном строительстве глубинной дренажной системы кольцевого типа, первое, с чего необходимо начинать работу, это подготовка траншеи. Для этого по всему периметру фундамента подготавливается траншея. Ширина траншеи должна быть не менее 30 см. Глубина, в обязательном порядке, ниже точки промерзания грунта.

Уже на этапе подготовки траншеи необходимо определиться в какую сторону должна будет уходить влага и соблюдать уклон. Стандартный уклон составляет два градуса.

Совет: работы по подготовке траншеи лучше начинать с того угла фундамента, где почва расположена максимально высоко и двигаться от нее в разные стороны, соблюдая уклон.

На следующем этапе на дне траншеи формируется подушка из уплотненного песка. Толщина подушки должна быть не менее 50 мм. Далее в траншею укладывается геотекстиль. Укладка производится таким образом, чтобы материал лег на дно траншеи и имел одинаковый нахлест на её стенки.

Для удобства проведения дальнейших работ, геотекстиль на стенках траншеи лучше закрепить при помощи заранее подготовленных петель из стальной проволоки или испорченных сварочных электродов.

Далее дно траншеи засыпается мелкой или средней щебенкой, примерно на 10 см, после чего укладывается дренажная труба. Поверх трубы тоже насыпается щебенка.

Важно: для того чтобы продлить срок службы дренажной системы, перед тем как засыпать щебенку её нужно промыть. Это позволит фильтрующей обмотке дренажной трубы прослужить намного дольше.

Пошаговая инструкция по проведению работ

Какой фундамент не требовал бы защиты, монтаж проводится по определенному алгоритму, с учетом выполнения основных операций.

Подготовительные работы

Для этого требуется проводить работу с учетом некоторых правил и в определенной последовательности:

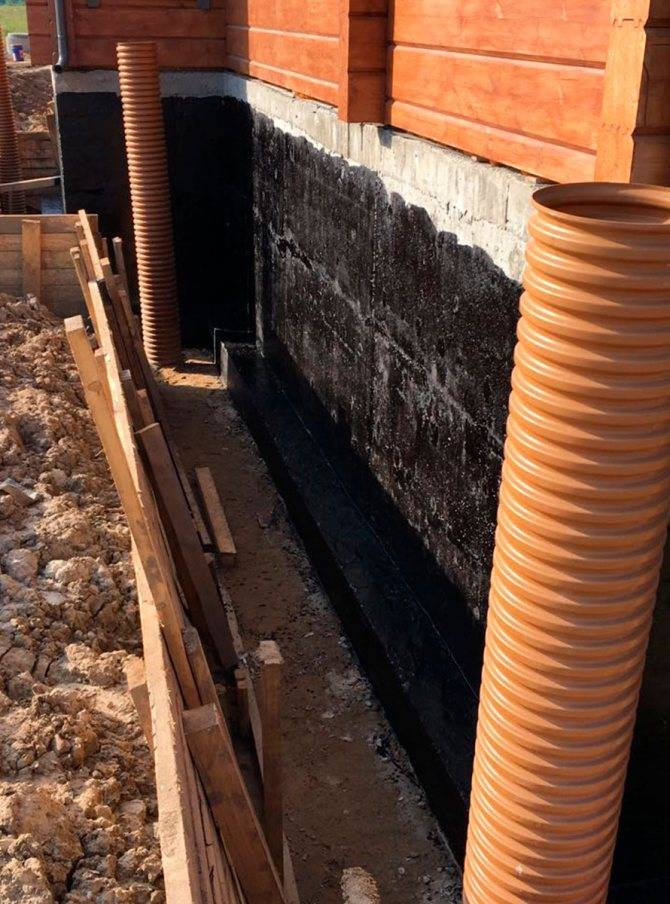

• по периметру здания откапывается фундамент, который требуется очистить от старой гидроизоляции. Ширина траншеи должна превышать диаметр труб не менее чем на 200 мм. Угол уклона к основному колодцу не должен превышать 80. На углах делается небольшое расширение для установки поворотного колодца;
• теперь требуется просушить блоки с помощью строительного фена, тепловой пушки. При работе летом, его можно оставить на несколько часов для просушивания;
• после высыхания поверхностей наносится слой гидроизоляции. Лучшим решением будет использование битумной мастики.

Для разных фундаментов требуется различные схемы подготовки. Для дома на мелкозаглубленном фундаменте потребуется изготовление траншеи не глубже основных блоков. На углах здания оборудуются колодцы, в которых будут находиться емкости для воды.

Если близко грунтовые воды и дом построен на свайном фундаменте, потребуется выкопать траншею на расстоянии не менее 3 метров от свай, на дно делается песчанно – гравийная отсыпка. Гравий можно заменить отходами кирпича. После уплотнения отсыпки можно приступать к выполнению основного этапа работ.

Для обустройства защиты ленточного фундамента потребуется выкопать траншею глубже основания здания. Затем работы ведутся аналогично. Такая защита не позволит воде просочится к фундаменту. В любом случае перед изготовлением отсыпки песком и гравием в траншею, укладывается геотекстиль, а затем делается подушка под перфорированные трубы.

Выполнение основного этапа работ

Для того чтобы защитить фундамент, нужен надежный и качественно изготовленный дренаж. Поэтому к работе следует относиться ответственно. Проводя осушение дома своими руками, следует подготовить инструмент и материалы к работе. Для этого понадобится:

• определенное количество специальных дренажных труб диаметром не более 300 мм. Их количество зависит от габаритов частного дома. Такие изделия выпускаются из различных материалов, с полной и частичной перфорацией.

  Совет! Готовые трубы потребуют значительных затрат. Решить эту проблему поможет покупка простых труб ПВХ и сверление в них отверстий по образцу.

• по желанию можно применить бой кирпича, оставшийся после строительства или готовый щебень.
• песок для подушки;
• для изготовления поглотительного колодца можно использовать простую бочку, лучше пластиковую. Лучше использовать бочку большого объема, но это потребует копки большей ямы;
• потребуется приобрести колодцы для выполнения поворотов трубопровода;
• хомуты для монтажа трубопровода;
• полотно геотекстиля.

Дренаж фундамента своими руками проходит в несколько этапов:

• на сделанный слой геотекстиля и песчанно – гравийной подушки монтируются дренажные трубы. Они скрепляются между собой специальными медными хомутами.

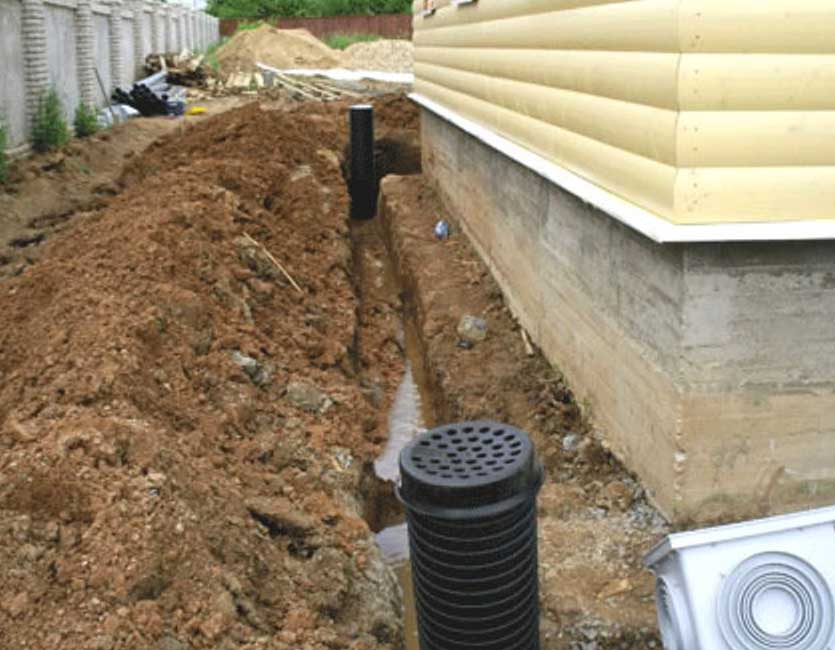

• на углах поворотов устанавливаются поворотные колодцы. С их помощью в дальнейшем будет производится прочищение труб от засоров;
• затем трубопровод необходимо отвести к большому поглотительному колодцу. Высота его не менее 700 мм, но эта величина зависит от приобретенной бочки. По всему периметру подготовленной ямы укладывается геотекстиль, затем выполняется отсыпка и монтируется бочка. Предварительно в стенках, которой следует просверлить отверстия с шагом около 80 мм. В бочке, по разметке следует сделать отверстие под дренажную трубу;
• трубопровод окончательно монтируют к поворотным колодцам и выводят к поглотительному устройству;
• Аккуратно засыпаем трубопровод и зазоры между стенок колодцев смесью песка и щебня. Отсыпку делать так, чтобы полотнища геотекстиля надежно соединились между собой с большими нахлестами.
• далее используется следующая схема работы. Завернув полотнища материала, укладываем поверх него ветки растения. Они послужат как защита от поломки при закапывании траншеи и увеличат жесткость конструкции;
• полностью засыпаем грунтом траншеи и пустоты между стенками колодцев.

Теперь требуется установить в поглотительный колодец водяной насос. С его помощью производится выкачка воды. На этом процесс установки дренажной системы для дома окончен. Для большей наглядности как сделать защитную систему своими руками, можно посмотреть видеоролики в интернете.

Пристенный дренаж фундамента по СНиП

Согласно строительным нормам, при установке пристенного дренажа должны соблюдаться правила:

• трубы кладут с уклоном 2 см на метр в направлении коллектора или колодца;
• смотровые колодцы размещают с шагом не больше 40 метров по прямой и не больше 20 при повороте за угол;
• дренажные трубы нужно погружать глубже промерзания грунта;
• ширина канавы от 25 см до полуметра;
• при кольцевом дренаже систему отдаляют от стен дома на расстояние полтора-три метра;
• расстояние от трубы до подземных электрических коммуникаций должно быть не меньше 15 см (для трубы сечением 5 см).

В проекте также указывается детализация:

• сечение труб;
• материал и тип фильтров;
• тип и особенности грунта;
• расчетная пропускная способность дренажной системы.

Для устройства дренажа возле фундамента можно использовать трубы ПВХ, полипропиленовые, из полиэтилена низкого давления. В противоположных стенках трубы должно быть две перфорированные зоны. Суммарная площадь перфорации – около процента от всей поверхности водовода. Сплошные стенки трубы должны смотреть вверх и вниз, перфорированные – в стороны.

Фильтры изготавливаются из кокосового волокна или геотекстиля. Их назначение – защищать перфорированные зоны от попадания частиц грунта. Трубы-водоводы могут быть уже оснащены фильтрами или продаваться без них. Если фильтры не предусмотрены, трубы перед укладкой в канаву оборачивают несколькими слоями геотекстиля. Фиксируют полотно капроновым шнуром, пластиковой лентой или другим полимерным материалом. Участки труб соединяются полимерными муфтами и фитингами.

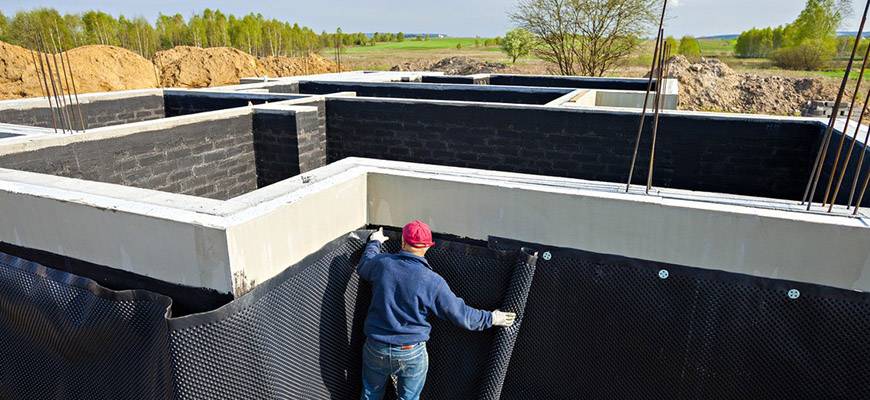

Иногда в пристенном дренаже используются полимерные профилированные мембраны – так называется пленка из полиэтилена, на которой по технологии горячей опрессовки выполнены выступы высотой 8-20 мм. Двухслойная мембрана включает в себя геотекстильный слой, трехслойная еще и гладкую пленку из полиэтилена. Мембрану устанавливают на поверхность основания после гидроизоляции, геотекстильной стороной к грунту. Таким образом усиливается гидроизоляция и повышается эффективность дренажа.

В местах укладки труб рекомендуется предварительно уложить теплоизоляционный материал – это сделает более эффективной теплоизоляцию основания, защитит сами трубы от замерзания и, соответственно, от разрывов. Укладывать трубы следует поверх подушки из песка, щебня, гравия. Сверху тоже должно быть 3-5 см такой смеси: она будет выполнять функцию фильтрующего слоя, направлять влагу с поверхности к дренажным трубам.

На последнем этапе выполняют отмостку из бетона, шириной около полуметра. Край отмостки должен располагаться дальше от стены, чем проекция карниза.

Подготовительные работы

Удобнее всего выполнять работы по строительству дренажных систем для фундамента дома своими руками одновременно с сооружением основания здания. Однако если это не было сделано вовремя, можно заняться организацией дренирования и возле готового частного дома. Схема системы дренажа зависит от типа фундамента.

Так, дренаж свайного фундамента строить не требуется. Дренаж ленточного фундамента построить проще всего. Его можно соорудить на этапе закладки или уже после введения частного дома в эксплуатации. Самый сложный вариант – пластовый дренаж под фундаментной плитой. Строят дренаж плитного фундамента двумя способами:

• строительство системы водоотведения до заливки плит;
• если основание частного дома уже построено, то его сооружают по периметру дома, как и в случае ленточного фундамента.

Подготовка фундамента

Прежде чем устроить пристенный дренаж фундамента необходимо провести мероприятия по выполнению гидроизоляционных работ. Подготовка фундамента осуществляется по следующему алгоритму:

Производят откопку фундамента.

• По мере освобождения плит фундамента, их следует очищать от земли и слоя прежней гидроизоляции.
• Дают время на просушку фундамента.

Подбор материалов

Строительные нормы допускают для сооружения дренажных систем использовать трубы, выполненные из:

• Керамики.
• Асбестоцемента,
• Пластика.

В современных условиях, если строится прифундаментный дренаж, практически в 100% случаев выбираются пластиковые трубы, так как они не менее надежны, чем остальные, но при этом легко монтируются.

Промышленность выпускает специальные полимерные трубы для строительства дренажных систем – гофрированные и уже с готовой перфорацией. Есть специальные образцы, обвернутые фильтрующим нетканым материалом. Такая оболочка помогает предотвратить заиливание системы.

РЕВИЗИОННЫЕ КОЛОДЦЫ И ИХ МОНТАЖ

Смотровые колодцы необходимы для осуществления ревизии состояния дренажной системы и своевременного проведения очистки ее элементов.

Ревизионные колодцы устанавливаются на каждом повороте и через каждые 40 м на прямых участках.

Вода из дренажной системы направляется в водосточную канализацию, в водоемы или водостоки. Если же организовать самотечный выпуск воды не удается, то рекомендуется установка насосной станции.

Команда специалистов компании «Стандартпарк» сможет помочь в проектировании дренажной системы для Вашего объекта, подготовить гидравлический расчет пропускной способности и, соответственно, подобрать гидроизоляцию фундамента, дренажные трубы нужного диаметра и все необходимые соединительные элементы. Также Вы можете доукомплектовать дренажную систему поверхностным водоотводом, обратившись в офисы компании «Стандартпарк».

Нужен ли пристенный дренаж вокруг фундамента дома?

Многие застройщики решают строить дом с подвалом. Стоимость строительства подвала сравнима с затратами на сооружение обычного этажа.

В подвале можно располагать только не жилые, вспомогательные помещения — прачечную, тренажерный зал, сауну, котельную, мастерскую, кладовку и т.п.  Все эти помещения с лучшим комфортом и удобством разместились бы и на обычном этаже или мансарде.

В недалеком прошлом дома было принято строить на ленточных фундаментах глубокого заложения. Устройство в таком доме подвала действительно было выгодно — фундамент выполнял роль наружных стен помещений подвала.

Применение в современном малоэтажном строительстве облегченных конструкций и мелкозаглубленных фундаментов делает не выгодным устройство в доме подвала.

Тем не менее, любители традиций и основательности не редко выбирают дом с подвалом на ленточном фундаменте глубокого заложения. Чтобы комфортно пользоваться помещениями в подвале, подвал необходимо защитить от грунтовой влаги.
