Дефлектор на дымоход газового котла — требования по монтажу

Установка устройства: этапы монтажа

От правильной установки и работы дефлектора зависит работоспособность котла. Для того чтобы произвести монтаж, необходимо выполнить следующие действия:

1. Установить нижний стакан на трубу.
2. Закрепить нижний стакан с помощью болтов.
3. Соединить все детали заклепками и/или сваркой.
4. Закрепить на кронштейнах зонт-колпак и обратный конус.

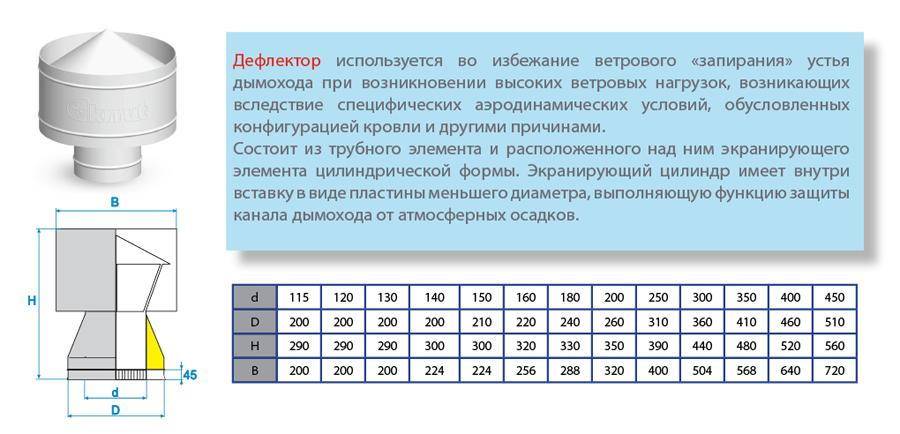

Установка дефлектора

Установка модели «Дымовой зуб» также предполагает:

1. Размещение устройства дверкой в направлении дымосборника.
2. Для удобства монтажа футероозные пластины с задней и боковой стенок рекомендуется на время снять.
3. Две ручки на конструкции предназначены для регулировки работы печи.

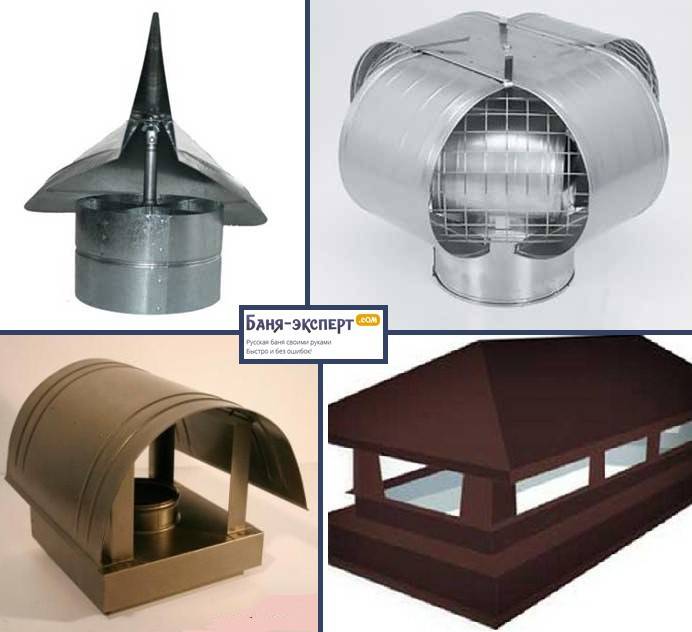

Характеристики популярных моделей

Модели дефлекторов отличаются как размерами, так и чувствительностью к ветру. Наиболее популярны такие модели, как ЦАГИ, Ханженкова, Вольперта-Григоровича, «Дымовой зуб», «Капюшон» он же «Сачок», «Шенард». Первая из этих моделей — разработана в аэродинамическом институте им. Жуковского.

Чаще ЦАГИ используют в вентиляционных системах ввиду затруднений, возникающих при очистке от сажи. Вторая модель по сути тот же ЦАГИ, но несколько усовершенствованный изобретателем. По сути, это дополнительный цилиндр вокруг трубы с крышкой-зонтом, погруженной внутрь цилиндра на определенное расстояние.

Дефлектор ЦАГИ домовладельцы выбирают чаще всего. У него цилиндрическая форма. Изготавливают устройство из стали оцинкованной или нержавеющей

Дефлектор Волперта-Григоровича хорошо зарекомендовал себя в качестве усилителя тяги на дымоходах. Он эффективно работает в районах с преобладающими низовыми ветрами. В конструкцию входят 2 цилиндра — нижний с двумя отводящими патрубками и верхний с крышкой.

«Дымовой зуб» монтируют в специально предусмотренную в дымоходе дверцу. За счет того, что в конструкцию входят 2 ручки можно регулировать приток воздуха.

Крышки для дымников делают самой разной формы. Иногда их покрывают жаростойкой эмалью. Отдельные экземпляры выглядят очень декоративно

Дефлектор «Капюшон» имеет поворотную конструкцию. Состоит из полукруглого желобообразного уловителя воздуха, водруженного на поворотный шток, вмонтированный внутрь трубы. Увеличение мощности тяги посредством установки дефлектора-флюгера происходит за счет турбулентности, возникающей при ветровой нагрузке.

Принцип действия дефлектора дымового канала

Колпак для дымохода увеличивает тягу в дымовом канале на 20 %. Более детально принцип действия дефлектора выглядит таким образом:

1. При воздействии ветра воздушные потоки ударяются о наружную поверхность дефлектора.
2. Воздух огибает преграду, которую создает колпак для дымохода и тем самым создается разряжение воздуха.
3. Разряжение воздуха увеличивает тягу в дымовом канале.

Явление разряжения воздуха в результате воздействия преграды носит название закона аэродинамики Бернулли.

Главным недостатком приспособления для усиления тяги считаются вихри, что образуются внутри устройства, когда дует низовой ветер. Они препятствуют выходу дыма. Однако данный недостаток можно легко ликвидировать путем установки обратного конуса под зонтом, что хорошо справляется с задачей по разделению воздушным потоков.

Для чего нужен колпак на трубе дымохода

Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

Флюгарка на дымоход

В действительности функций у зонта, установленного на дымоход, несколько:

• Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
• Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
• Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
• Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

Рассмотрим, как работает дефлектор на трубу дымохода

Присутствие хорошего дымохода, способствующего стабильному и естественному выходу продуктов сгорания – важное условие работы теплогенератора, функционирующего без наддува. Если такого устройства нет, то следует использовать дефлектор для дымовой трубы

Это приспособление создает препятствие на пути следования воздушного потока, образуемого порывом ветра.

Перед тем как устанавливать дефлектор на трубу дымохода, необходимо ознакомиться с принципом его работы

По утверждениям специалистов, после установки дефлектора, КПД устройства отопления становится выше на 15-20%. Однако, действовать это устройство будет только в том случае, когда дымоход установлен без ошибок и изъянов. Его высота должна быть достаточной, а сечение грамотно подобранным

Немаловажное значение имеет и расположение трубы на кровле

Принцип работы дефлектора на дымоход:

• Стенка верхнего цилиндра препятствует воздушным потокам, которые при столкновении с ним просто его опоясывают;
• Некоторая часть воздуха, идущего из общей струи, стремительно поднимается по цилиндру вверх и находит выходящий из дымохода дым;
• Интенсивно движущийся в трубе дым, засасываемый внешним воздухом, после этого, становится на много продуктивнее, и увеличивает тягу.
• Независимо от того, с откуда направлены потоки воздуха на дефлектор, необходимая тяга в отопительном приборе будет хорошего качества.

В верхнем цилиндре имеются зазоры, сквозь которые происходит засасывание воздухом дыма. Однако, в то же время при ветре снизу, воздушные потоки могут образовывать под колпаком дефлектора некие завихрения, которые будут замедлять и препятствовать выходу дыма из дымохода. Этот недостаток, к сожалению, присущ всем дефлекторам. Но многие решают его путем установки под зонтом дефлектора перевернутого вверх конуса. Такое нехитрое приспособление будет приводить к отражению, рассечению и выводу из дымохода воздушных масс, смешанных с дымом.

Это интересно: Как сделать печь буржуйку длительного горения своими руками — схема, чертежи и прочее

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

• лист плотной бумаги для чертежа и макета;
• маркер для разметки;
• заклепочник для соединения элементов конструкции;
• ножницы по металлу для вырезания деталей;
• дрель;
• молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

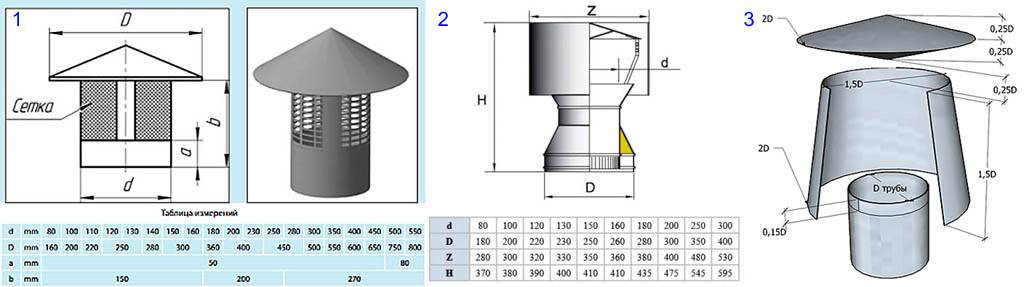

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

• диаметр верхней части дефлектора — 1.25d;
• диаметр наружного кольца — 2d;
• высота конструкции — 2d+d/2;
• высота кольца – 1,2d;
• диаметр колпака — 1,7d;
• расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Виды дефлекторов

Вид устройстваХарактеристики

Дефлектор ЦАГИ	Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый
Круглый Волпер	Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях
Дефлектор Григоровича	Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду
Тарельчатый Astato	Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали
Н-образный	Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства
Дефлектор-флюгер	Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали
Вращающийся дефлектор	Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

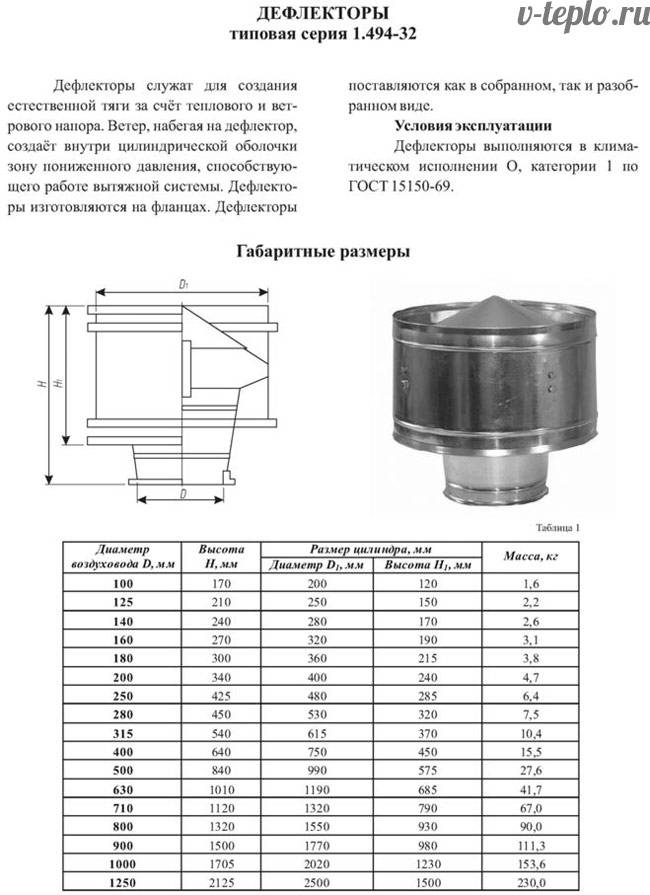

Дефлекторы

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

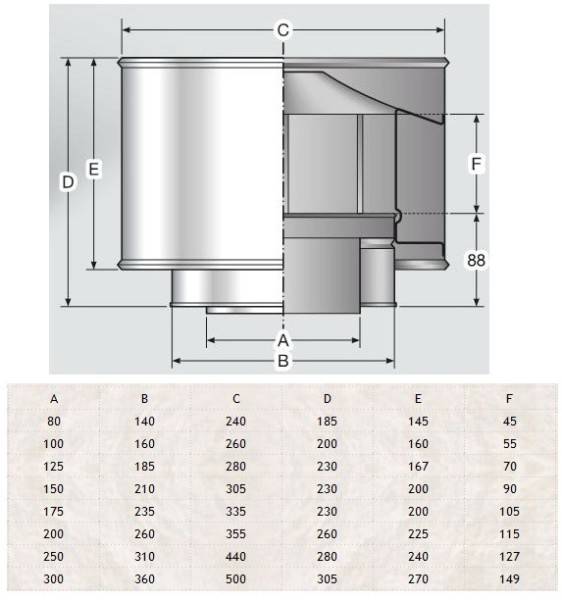

Размеры дефлекторов

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

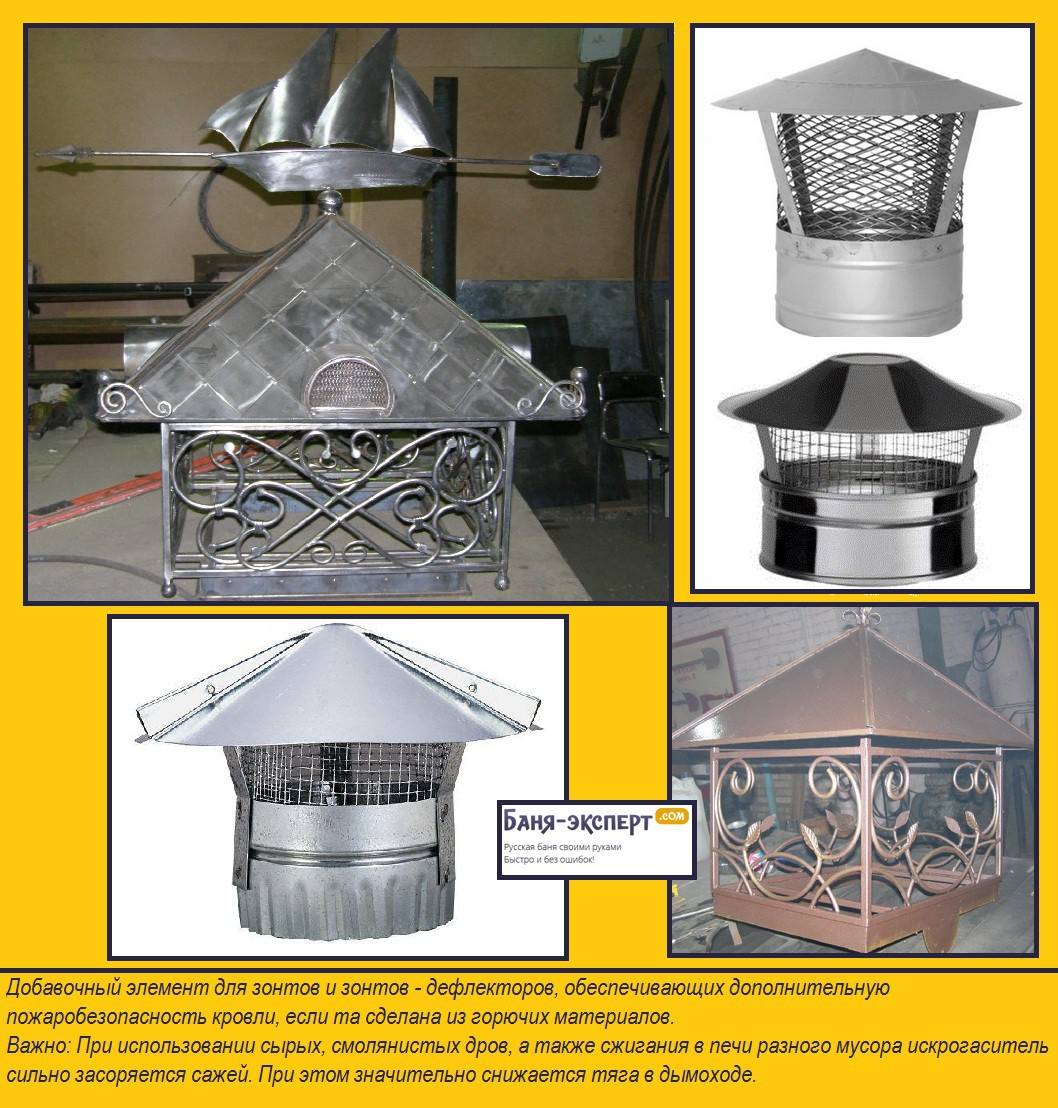

Дефлекторы с искрогасителями

Требования к монтажу дымоотвода

Установочные работы производятся специалистами с применением всех нормативных правил. При этом они следующие:

• Всякому тепловому агрегату соответствует единичный дымоотвод.
• Обеспечивается свободный и полный вывод дыма в атмосферу за счет правильно подобранной высоты и размера сечения трубы (п.5.1.1.ВДПО).
• Толщина стенки металлической трубы не допускается менее 2 мм.

Для изготовления трубы берется металл с толщиной от 2 мм Источник pech-kamin.ru

• Для очистки дымовых каналов от сажи предусмотрены углубления с размером около 250 мм (п.3.74 СНиП-91 и п.5.1.1.ВДПО).
• При монтаже трубы дымовые каналы выполнены с учетом не более трех поворотов, и их закругление равно диаметру трубы (4.2.17.ВДПО).
• Дымоход для газового котла в частном доме и вытяжная труба установлена выше конька крыши согласно п.3.73.СНиП-91: до 0,5 м – при плоской кровле; на уровне и выше самой кровли – при расположении трубы более 1,5 метров от конька крыши.

Металлические дымовые трубы выполнены из высококачественной легированной стали с антикоррозийным покрытием.

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

• визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
• использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
• измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

1. В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
2. Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
3. Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
4. После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Как проверить тягу в дымоходе газового котла

Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:

сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;

Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой

• скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
• большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
• недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
• погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.

Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:

• визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
• с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
• пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

Процесс прочистки дымоотвода от сажи

В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.

Требования СНиПов

Независимо от типа конструкции все дымоходы для газовых котлов должны быть изготовлены и установлены в соответствии с нормами СНиП -91 и ДБН В.2.. Неукоснительное следование всем требованиям гарантирует безопасную эксплуатацию отопительной системы. При нарушении норм, изложенных в данных документах, возникнут проблемы, которые необходимо будет решать непосредственно с газовым хозяйством.

Грамотный монтаж дымохода

Главные тезисы нормативных документов:

обязательно должна быть организована хорошая тяга;
конструкция сборника конденсата должна быть тщательно продумана, чтобы лишняя влага не скапливалась на стенках дымоходов;
не разрешается монтаж на оголовок дымохода грибков, дефлекторов и пр., поскольку они тормозят процесс вывода продуктов горения;
при проведении монтажных работ отдельное внимание обязательно должно уделяться плотности прилегания всех отдельных конструктивных деталей в точках соединения;
обязательным требованием является соблюдение полной герметичности в местах соединений и стыков.

Основные ошибки при выборе газохода для газового котла

Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

1. Неграмотно выбранная высота и сечение трубы.
2. Недостаток теплоизолирующего материала при монтаже внешнего дымохода или в переходном отверстии в неотапливаемое чердачное пространство.
3. Невыполнение норм ППБ (правил пожарной безопасности).
4. Труба, отводящая газ от котла выведена в шахту кирпичного канала без гильзования, что приводит к быстрому разрушению этого отверстия.

Монтаж стальных дымоходов из материала, не соответствующим требованиям (сопротивлению агрессивной среде, высокой температуре или малой толщины стенок).

Правила монтажа

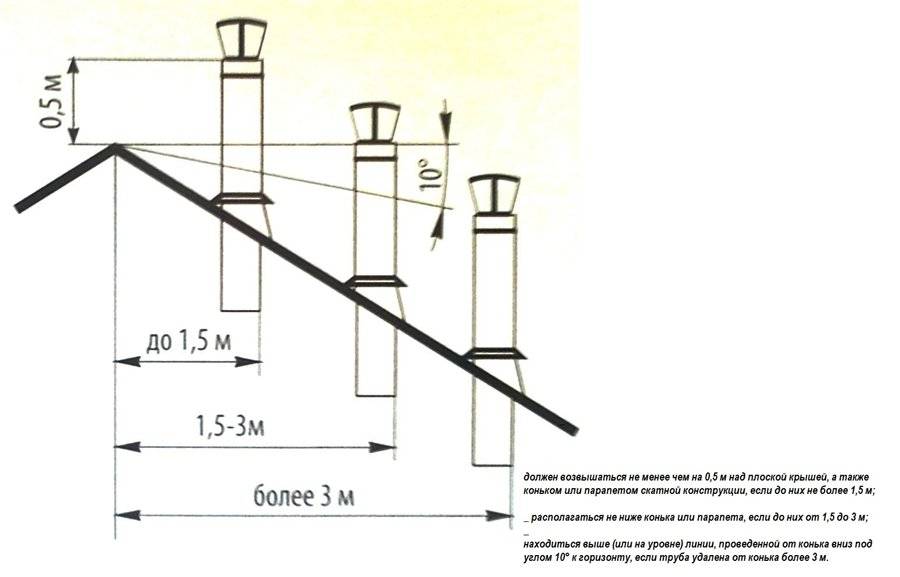

Высота трубы в зависимости от типа кровли Перед тем как начать установку дефлектора, рекомендуется изучить правила и нормы СНиПа

Особое внимание должно уделяться высоте трубы вентиляции и колпака. Предварительно нужно сделать чертеж, чтобы все расчеты были произведены грамотно

Размеры должны быть следующими:

• 500 мм над коньком крыши, при этом воздуховод должен быть удален на 1,5 метра от верха кровли;
• если расстояние от вентиляционного канала до парапета составляет 1,5 и выше метра, установка должна быть наравне с коньком;
• когда труба удалена на расстояние более трех метров, устройство ставится вблизи линии отклонения под углом 10 градусов от конька вниз.

Если крыша плоская, дефлектор устанавливается на высоте от 50 см.

Перед тем как монтировать вентиляционную шахту рядом с дымовой трубой, нужно правильно рассчитать одинаковую высоту всех воздуховодов. Если не учесть это требование, дым и продукты сгорания будут попадать в дом.

Существует несколько нюансов по установке, которые нужно принять во внимание:

• Нельзя монтировать устройство в аэродинамической области соседних зданий.
• Дефлектор должен быть установлен в области свободного обдува. Лучше всего, если колпак будет самой высокой точкой на крыше.

Требования государственных нормативов

При проектировании учитывают размер дымохода для газового котла, геометрию, уклоны и иные характеристики. При монтаже котельного дымоотвода выполняют государственные требования нормативных материалов СНиП, санитарной безопасности и инструкцией завода-изготовителя котла. Сечение дымохода для газового котла обязано согласовываться с выходным котловым патрубком.

Основные требования к дымоходам для газовых котлов:

1. Установка конденсатоотводчиков, для сбора конденсата на трубе газового котла. Устанавливаются внизу трубы из химстойкого пластика либо из нержавейки.
2. Выполнение необходимых уклонов, снижение поворотов.
3. Наилучшим для напольного устройства является вертикальное расположение, не имеющей отводов. Практически достигнуть подобного расположения получается не всегда. Отклонение от вертикального направления разрешается не больше 30 градусов.
4. Газоплотное соединение, чтобы угарный газ не смог проникать в жилые комнаты.
5. Труба дымохода для газового котла должна подниматься над коньком стрехи свыше 0.50 м, а расстояние от кромки парапета до газоотвода, не выше 150 см.
6. Когда не существует способа вывода конструкции сквозь потолочное перекрытие и крышу здания, применяют коаксиальные газоходы. С выводом уходящих газов сквозь стенку.
7. На этапе монтажа системы потребуется учесть требования противопожарной защиты, в местах прохождения системы через строительные конструкции, они обязаны быть теплоизолированы.
8. Устанавливают дефлектор на дымоход газового котла.
9. Газовые котлы без дымохода в эксплуатацию не допускаются.

Этапы создания флюгера собственными руками

Конструирование флюгера своими руками — это очень интересный процесс, с которым сможет справиться любой человек. Есть два основных способа создания данной конструкции. Для начала стоит рассмотреть технологию, которая позволяет смастерить сводчатый дымник. Перед тем как приступить к работе, не помешает раздобыть чертеж флюгера. Он поможет сориентироваться в этапах обустройства колпака для дымохода. Вся работа будет состоять из таких шагов:

• Необходимо взять листовую сталь и вырезать из нее ровный прямоугольник. Нужно учитывать, что во время формирования дуги он должен с запасом перекрывать отверстие в трубе дымохода.
• Если мастер желает соорудить флюгер максимально эластичным, ему следует сделать надрезы на равном расстоянии друг от друга на противоположных сторонах прямоугольника. Рекомендуется оформить насечки с небольшим наклоном. Благодаря этому декоративный элемент приспособления приобретет вид аккуратной трапеции.
• В качестве основы четырех стоек берутся стальные уголки. Вместо них может послужить для этой цели кровельная сталь, которая предварительно складывается в несколько слоев. Изгибы следует сформировать в местах, указанных на чертеже. По краям необходимо сделать отверстия, которые потребуются для крепежа.
• Стойки следует надежно зафиксировать по углам фартука из металла. Для этой цели рекомендуют использовать заклепки. Между парами стоек следует выдерживать промежуток, равный размеру одной стороны трубы. В противном случае готовую конструкцию невозможно будет соединить с дымоходом.
• Теперь необходимо оформить сводчатую крышу из листа металла.
• Стойки следует зафиксировать в области внутренних стен дымохода. Для этой работы понадобятся длинные гвозди или штыри.
• При помощи плоскогубцев нужно отогнуть декоративные детали крыши дымника в противоположную от их текущего положения сторону.

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

• Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
• Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
• Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря приточно-вытяжному вентилированию вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

Изготовление и установка дефлектора своими руками

До выполнения любых работ нужно сделать чертеж или хотя бы схему раскроя деталей (картин), продумать порядок действий, приготовить инструменты и материалы, возможно, сделать шаблон деталей из картона и склеить модель (это если Вы совсем-совсем не уверены в своих силах).

Здесь мы расскажем, как изготовить и установить самостоятельно дефлектор ЦАГИ – надежную простую по конструкции модель.

Для работы Вам понадобятся:

• нержавейка или оцинковка – самый ходовой материал. Толщина – на выбор. Металл толщиной 1 мм уже тяжело сгибать, а толщиной 0,5 мм будет прогибаться при сильном ветре, если диаметр изделия большой;
• ножницы по металлу;
• болты с гайками или заклепки с заклепочником;
• металлическая линейка, маркер;
• электродрель;
• возможно, картон и канцелярский нож.

Расчет размеров

До начала работ необходимо замерить диаметр трубы, ее высоту. Продумать планируемые размеры будущего изделия. Размеры приведены на рисунке 1 в таблице:

Если Ваша труба имеет нестандартные габариты, то размеры рассчитываются по формулам:

• высота дефлектора = диаметр х 1,6 (можно 1,7);
• высота диффузора = диаметр х 1,2 или 1,3;
• диаметр колпака = диаметр х 1,7 (можно 1,8),
• где диаметр – наружный диаметр трубы.

Как изготовить и собрать прибор

Начать работу следует с изготовления нижнего цилиндра. Его диаметр устанавливается в соответствии с диаметром трубы (его внутренний диаметр должен быть равен наружному диаметру трубы). Размечают, вырезают развертку – прямоугольник (с запасом для зафальцовки стыка), сгибают до получения формы цилиндра, двойным фальцем соединяют края, можно соединять заклепками или болтами.

Аналогично изготавливают остальные части дефлектора. Для изготовления колпака из стального листа вырезается круг, из него вырезается небольшой сегмент, один край заводится за другой, скрепляется фальцем или заклепками – получается конус.

Соединять деталь можно при помощи заклепок иди болтов с гайками. Между собой детали собираются с помощью кронштейнов из этой стали или более толстой.

Особенности монтажа

Монтировать можно только предварительно собранное на земле изделие! Для работ на кровле существуют специальные лестницы, зацепленные за конек крыши. Если труба имеет не круглое, а прямоугольное или квадратное сечение, то необходимо воспользоваться специальным переходником. Можно устанавливать насадку на трубу при помощи креплений и дюбелей. Возможен вариант установки на хомутах, особенно если дымоход не облицован кирпичом.

Как установить на крыше

В нашем видео показан весь процесс сборки и установке на крыше. Лучше один раз увидеть все процессы – это поможет лучше освоить некоторые неочевидные приемы работы.
