Датчики для газовых котлов: виды, принцип работы, характеристики

Проверка мультиметром

Для данной диагностики необходим определенный опыт, знание электросхемы коты, а так же понимание как работает датчик тяги в газовом котле.

Причиной неправильно работающей системы контроля воздухообмена, либо при наличии всех признаков ее неисправности, может стать нарушение целостности электропроводки. При этом датчик может быть исправным.

В данной ситуации необходим осмотр проводки и мест подключения на предмет целостности и отсутствия окисления, а также диагностика мультиметром. С его помощью «прозванивается» электропроводка и выявляется ее неисправный участок.

Так же тестером можно диагностировать внутреннюю неисправность самого датчика. В норме его сопротивление ровняется 1–2 Ом. При показаниях, равных 0 или бесконечности, неисправен датчик тяги.

Производитель не рекомендует выполнять разборку и ремонт данного устройства. Единственный выход — его замена.

Особенности эксплуатации

При эксплуатации термодатчиков необходимо следовать следующим правилам:

чувствительный элемент должен иметь максимальный контакт со средой для теплообмена, обслуживание и калибровку нужно проводить в соответствии с рекомендациями производителей, важно исключать негативные внешние влияния, которые могут отразиться на результатах измерений. Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить

Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа

Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить

Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа

Можно ли отключить

При монтаже датчика и пользовании газовым оборудованием зачастую можно наблюдать периодические отключения в работе. В таком случае может возникнуть желание отключить прибор тяги полностью. Однако не стоит спешить.

Датчик тяги для газового котла АОГВ и АКГВ

На это есть несколько причин:

1. Во-первых, отключение датчика может говорить о плохих тяговых характеристиках. Слабая интенсивность движения газов дыма приводит к опрокидыванию тяги в котельном оборудовании. Вредные пары в большом количестве при этом будут поступать в дом.
2. Во-вторых, проблема может заключаться в обратной тяге. Образуется воздушная пробка. Отходящие газы дыма движутся до определённой отметки в дымоходе, а затем опускаются назад. Это происходит из-за слабого прогрева трубы, плохой теплоизоляции.

Конечно, теоретически произвести отключение датчика можно, но это влечёт большую опасность. Если вдруг возникнет аварийная ситуация, то защиты никакой не будет. Поэтому функционировать газовому агрегату без такого контролёра не рекомендуется.

Критерии выбора

Выбор датчика температуры следует проводить с учётом следующих критериев:

• диапазон измеряемых температур, датчик должен быть максимально чувствительным и реагировать на изменения нагрева с минимальной задержкой;
• технических особенностей установки: погружной или закрепляемый, достаточно ли пространства для монтажа и т. д.;
• условий измерений, при которых возможна минимизация негативных влияющих факторов;
• характеристик датчика: необходимость подачи напряжения, скорость передаваемого сигнала, погрешность измерений, допустимость эксплуатации в конкретных условиях;
• срок эксплуатации, периоды обслуживаний, необходимость калибровок;
• величина выходного сигнала.

Погружной датчик температуры для котла

Датчик управляет котлом

Для того чтобы полнее обеспечить комфортное проживание в доме с минимумом затрат тепловой энергии используются различные устройства. Такой датчик температуры на газовый котел позволяет его запрограммировать на разные режимы работы. Пользователю остается задать нужные параметры.

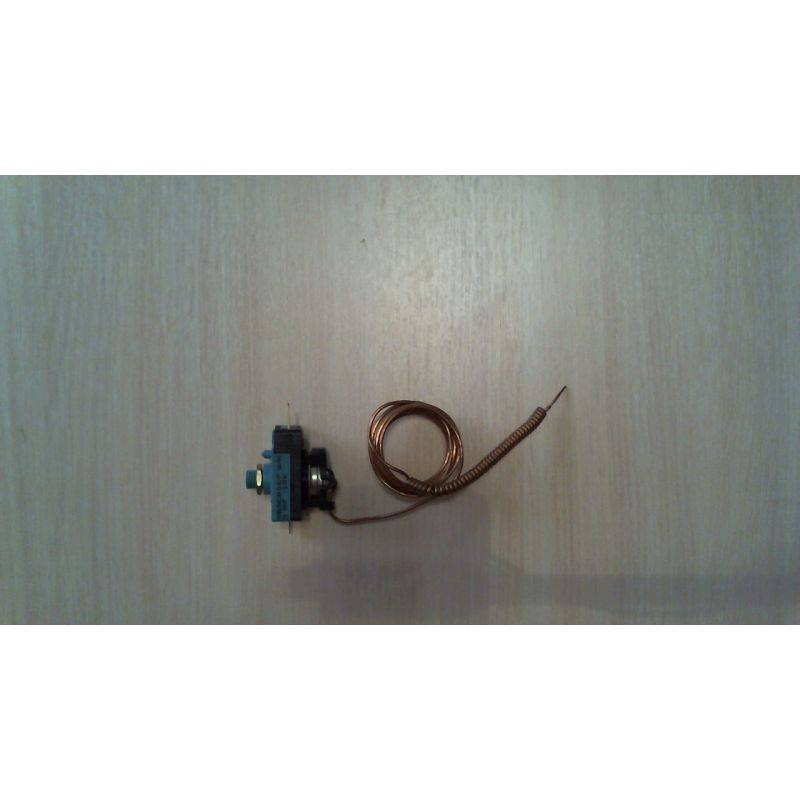

Механические термостаты

Эти модели — наиболее простые. Без обширного функционала. Работают за счет применения мембранных датчиков расположенных в герметичной капсуле заполненной жидкостью. При нагревании жидкость расширяется и при определенной температуре оказывает давление на мембрану и терморегулятор дает понять отопительному котлу, что можно снизить/повысить мощность.

Механические устройства снабжены выражающимся диском выбора температуры. Из-за своей погрешности в 3–4° и проводного способа подключения эти регуляторы недорогие.

Электромеханические

Немного улучшенная версия предыдущего регулятора температуры — электромеханические приборы.

По принципу регулирования температуры похожи на механику, но принцип срабатывания немного отличается. В конструкции применены термочувствительные металлы. При изменении нагрева создается микро-разряд или меняется сопротивление.

Есть модели с небольшим дисплеем для контроля нагревания и возможностью регулировок с уменьшенным шагом. Эти изменения отразились на небольшом повышении точности девайса и на его цене — стал дороже механики.

Электронные

Более точные электронные модели наиболее популярны. Это уже более современные терморегуляторы. Отличаются многофункциональностью и удобством в использовании.

1. Могут применяться совместно с датчиками температуры теплых полов.
2. Возможность программирования.
3. Есть защита от перегрева и замерзания.
4. Предупреждают об остановке работы циркуляционного насоса.
5. Погрешность измерения в пределах 0.5–0.7 °С.

Более продвинутые версии, снабжены встроенным Wi-Fi для беспроводного соединения с бойлером. Такой беспроводной комнатный датчик, несмотря на высокую цену, имеет небольшой срок самоокупаемости при правильной эксплуатации.

Как происходит взаимодействие датчика с котлом

В зависимости от модели котла, существует 2 способа взаимодействия: напрямую и через комнатный термостат.

Подключить датчик температуры напрямую можно лишь к моделям котлов с наличием такой возможности (соответствующая автоматика и клеммная колодка/разъем на котле), о такой возможности сообщается в технических характеристиках модели.

Например, возможность подключения термодатчиков имеют такие модели, как: линейка Baxi ECO Four, линейка Baxi LUNA-3, Buderus Logamax U072, Viessmann Vitopend 100-W и большинство других современных моделей газовых котлов.

Подключение внешнего управления напрямую поддерживают и электрические, а также твердотопливные котлы.

Если котел имеет простую малофункциональную автоматику, внешний датчик лучше подключить через электронный комнатный термостат с возможностью программирования.

Программирование работы котла позволяет задать шаблон работы системы отопления, например, снизив температуру до 15 градусов на рабочее время, когда хозяев нет дома, что позволит существенно сэкономить на отоплении, вне зависимости от вида используемого топлива.

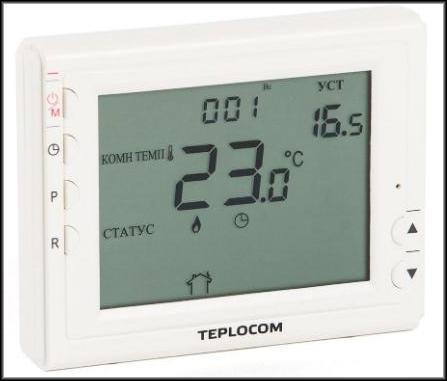

Пример комнатного программируемого термостата (модель – Teplocom TS-Prog-2AA8A).

Комнатный термостат уже имеет встроенный датчик температуры, измеряющий температуру в помещении, в котором он установлен. Чтобы реализовать погодозависимое управление, необходимо докупить универсальный уличный датчик температуры.

Терморегуляторы, уже имеющие в комплекте датчик уличной температуры, продаются крайне редко. Однако зачастую в комплекте поставки имеется термодатчик для теплых полов.

Проверка функциональности

Все вышесказанное можно свести в одно целое: датчик необходим для того, чтобы в случае возникшей опасности — такой как утечка газа или плохой отвод продуктов сгорания — перекрыть подачу топлива. Если это не будет сделано, то возможны очень печальные последствия.

Про отравление угарным газом уже не раз говорилось выше. Оно очень часто приводит к летальному исходу, и шутить с этим точно не стоит. А в том случае, если горелка вдруг гаснет, но газ при этом продолжает поступать, рано или поздно произойдет взрыв. В общем, понятно, что датчик жизненно необходим.

Но он может полноценно выполнять свои функции только в исправном состоянии. Любому оборудованию свойственно периодически выходить из строя

На внешнем состоянии котла поломка этой детали никак не скажется, поэтому очень важно производить регулярную проверку работоспособности элемента. В противном случае, вы рискуете заметить неполадку только тогда, когда будет уже поздно

Для проверки существует несколько методов:

• прикрепите зеркало на том участке, где установлен датчик. В процессе работы газовой колонки оно не должно запотеть. Если осталось чистым, то все в порядке;
• частично перекройте вытяжную трубу заслонкой. В случае нормальной работоспособности датчик должен мгновенно среагировать и отключить котел. В целях безопасности не проводите проверку слишком долго, чтобы не отравиться угарным газом.

Если в обоих случаях тестирование показало, что все в порядке, значит, проверяемый элемент готов в любое время среагировать на непредвиденную ситуацию и отключить подачу газа. Но бывает и другой вид неполадки — когда датчик срабатывает просто так.

Если вы тщательно проверили уровень тяги и прочие моменты, но котел все также выключается, это значит, что контролирующий элемент работает неправильно. Дополнительно протестировать это можно следующим образом.

Отсоедините элемент и прозвоните его с помощью омметра. Сопротивление исправного датчика должно быть равно бесконечности. Если это не так, значит, деталь вышла из строя. Вариант исправления ситуации только один — необходимо произвести замену сломавшегося элемента.

Некоторые хозяева домов в ситуациях, когда датчик вдруг начинает постоянно прерывать подачу топлива при отсутствии видимых проблем с тягой дымохода, принимают решение просто отключить этот элемент. Конечно, после этого колонка начинает работать бесперебойно.

Но подобные действия — это прямое нарушение техники безопасности при эксплуатации газового оборудования. Отключив датчик, вы не можете быть уверены в том, что с тягой все в порядке, и что угарный газ не начинает заполнять помещение. Рисковать, определенно, не стоит. Лучше проверить работоспособность детали описанными выше способами. Также вы можете получить информацию по этому вопросу из видео, размещенному выше. Успехов вам, а также безопасного и теплого дома!

Как подключить термодатчик к котлоагрегату

Уличный датчик температуры для котла отопления устанавливается с наружной стороны стены отапливаемого здания с соблюдением таких требований:

• стена должна быть исключительно северной или северо-восточной, для избежания попадания прямых солнечных лучей. Если попадание все равно предполагается, необходимо защитить сенсор козырьком;
• по возможности необходимо избегать установки датчика в места повышенной влажности и высокой степенью образования плесени;
• стена должна иметь толщину и степень теплоизоляции, достаточную для исключения нагрева датчика теплом отапливаемого помещения;
• не рекомендуется и установка измерительного прибора вблизи кондиционера, дымохода, вытяжных или приточных каналов, любых других конструкций, способных повлиять на результаты измерения.

Сам датчик крепится к стене анкерными болтами, например 5х25, подключается к соответствующему разъему/клемме котла или термостата при помощи двухжильного кабеля (параметры сечения и сопротивления указываются в инструкции датчика температуры), соединения герметично изолируются муфтой.

В регулировке и калибровке датчики температуры не нуждаются, а работоспособность и точность проверяется на практике (по комнатной температуре).

Как выбрать выносной термодатчик

Выбор зависит от того, как датчик будет взаимодействовать с котлом: напрямую или через термостат.

Подключаемый напрямую к котлу

Здесь выбор невелик: как правило, это 1-3 модели, разработанные тем же производителем, что и котел. Их совместимость с конкретными моделями или линейками моделей котлов указана в технических характеристиках и инструкции.

Кабель для соединения термодатчика с котлом (обычно двухжильный с сечением от 0,5 мм 2 ) необходимо докупать отдельно. Точные требования к сечению и сопротивлению указываются в инструкции датчика.

Подключаемый к термостату

В редких случаях уличный датчик идет в комплекте с комнатным термостатом, но чаще всего в комплекте прилагается датчик для измерения температуры теплых полов. Для учета уличной температуры к термостату подключают универсальные уличные датчики температуры: от Gira, Tim, Shuft (ATF2-NTC10K) или Теплолюкс (TST02)

Здесь важно обратить внимание на:

• диапазон измеряемых температур – например, у Теплолюкс TST02 он от +5 до +45°С, что неприменимо в холодное время года;
• степень влагозащиты;
• точность измерения/погрешность – допустимой считается погрешность в +-1°C, хорошим результатом – +-0,5°C;
• длинна кабеля – как правило, кабель длинной 2-6 м уже соединен с термодатчиком.

Как функционирует?

Несмотря на огромный ассортимент котлов, все отопительное оборудование может быть разделено на две группы:

• первая работает на естественной тяге, это так называемые атмосферные или дымоходные котлы;
• у оборудования второй группы разряжение создается принудительно, этот тип котлов является энергозависимым, так как отведение продуктов сгорания обеспечивается вентилятором.

Атмосферный тип

В отопительных агрегатах такого типа используется открытая камера сгорания. Для отвода газа используется дымоход, размеры которого рассчитываются в зависимости от производительности котла.

В установках атмосферного типа используется датчик, представляющий собой биметаллическую пластину, на которой закреплен контакт. Устанавливается это устройство в дымоходе, реагирует оно на изменение температуры. Принцип работы прост:

• при хорошей тяге температура в дымоходе относительно низкая;
• если степень разряжения снижается, температура растет;
• при повышении температуры происходит расширение пластины, при достижении определенного уровня нагрева замыкается контакт;
• замыкание контакта приводит к срабатыванию автоматики, перекрывающей газовый клапан, то есть при плохой тяге работа котла приостанавливается;

при восстановлении тяги температура падает, контакт размыкается и работа агрегата возобновляется.

Вентиляторный тип

В моделях с принудительной тягой установлен вентилятор, благодаря которому происходит отведение дымовых газов и нагнетание воздуха в топку. В таких отопительных агрегатах используется особый вид датчиков, работающих, как пневматическое реле. Принцип работы устройства:

• датчик представляет собой мембрану, которая прогибается под давлением, создаваемым вентилятором;
• в том случае, если вентилятор работает плохо, давление создается недостаточно;
• при недостаточном давлении уменьшается прогиб мембраны, что приводит к замыканию контакта и перекрытию подачи газа.

Проверка и замена

Несмотря на неприхотливость и надежность, датчики иногда выходят из строя. Основной признак неисправности этого узла котла — затухание фитиля после отпускания кнопки, даже если был выдержан предусмотренный инструкцией интервал удержания. В части случаев неполадка проявляется иным образом: остается пламя на запальнике, но после появления огня на главной горелке подача топлива прекращается.

Возможные причины сбоев:

• образование сажи. Покрываясь сажей, электрод начинает хуже нагреваться и постепенно выдает напряжение меньше требуемого минимума;
• прогоревший корпус модуля;
• плохая пайка или иное нарушение контакта между частями электрода;
• ослабевшая гайка крепления. Стержень при этом перекашивается, пламя воздействует неравномерно, и прогрев нарушается;
• обрыв электрической цепи датчика тяги или полная его поломка.

Важно отметить, что проблемы датчика тяги тоже вызывают сбои термопары, поскольку данный сенсор включен в разрыв электрической цепи. Для исключения влияния «тяги» следует выполнить проверку временным замыканием провода

Рассмотрим подробнее диагностику термопар.

Методика проверки

Понадобятся:

• набор рожковых ключей;

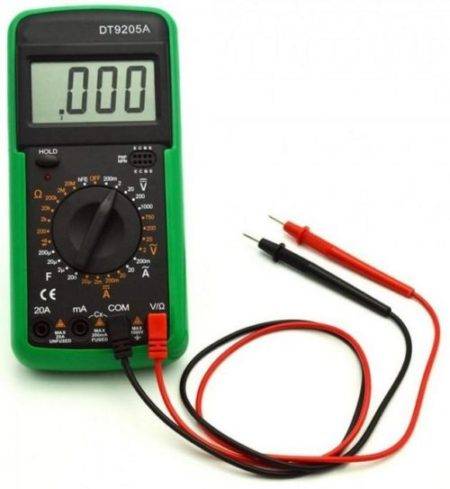

• чувствительный мультиметр с возможностью измерять напряжения до 100 мВ, или другой прибор с аналогичными возможностями.

Как проверить термопару мультиметром на газовом котле:

• перекрыть подачу газа с крана подводящей топливо трубы;
• снять кожух котла или его переднюю панель (зависит от конкретной модели агрегата);
• открутить ключами крепящие термоэлектрод и соединительную трубу гайки;
• демонтировать датчик пламени;
• осмотреть электрод, кистью или куском ветоши счистить с него сажу. Если на металле виден прогар материала, узел необходимо заменить;
• зажимы мультиметра устанавливаются на медную трубку и центральный контакт пары. На приборе выставляется минимальный предел измерения — до 1 В или 0.1 В, если позволяет шкала;
• далее следует нагреть электрод. Это можно сделать с помощью горелки или зажигалки, или на газовой плите;
• при нагреве исправная пара обязана выдавать напряжение от 0.02 В и выше. Если же на шкале отображается 0, ток «прыгает» или стабилен, но не выходит за предел 20 мВ, необходима замена.

Проверка без демонтажа

Возможно быстро проверить термопару на газовом котле без снятия собственно узла. Чтобы продиагностировать исправность блока, следует открутить крепежную гайку, разъединить трубку и автоматику защитной системы и подсоединить тестер по описанной выше схеме. После того:

• зажгите запальник и держите кнопку;
• параллельно контролируйте показания тестером.

Такая проверка термопары удобна, хотя имеет недостаток — в таком случае нельзя визуально оценить состояние электрода и снять накопившуюся сажу.

Диагностика проблем и пути их решения

Если у вас не работает газовая колонка, снабжённая автоматической системой безопасности, нужно удостовериться, что проблема кроется в срабатывании одного из датчиков:

1. Если у вас сработает датчик тяги, то в помещении, скорее всего, в этот момент будет чувствоваться запах гари или газа. Чтобы удостовериться, что дело действительно в неправильной тяге, поднесите к дымоходу ладонь или лист бумаги. Если тяга нарушена и воздух идёт от дымохода внутрь помещения, то решение проблемы зачастую заключается в вызове печника, который прочистит дымоход от сажи и осевших в нём продуктов сгорания.
2. Датчик перегрева сработает в вашей газовой колонке, если причиной чрезмерного повышения температуры является загрязнение теплообменника. Действовать нужно следующим образом: открыть окна и двери, подождать, пока помещение очистится с помощью свежего воздуха и котёл остынет, затем обратиться к квалифицированному специалисту.
3. Если у вас установлен датчик ионизации, то он может стать причиной невозможности разжечь запальник из-за того, что сопла запальника забиты копотью, а время безопасного розжига, запрограммированное в сигнализаторе наличия пламени, истечёт. Выход в этой ситуации – очистить сопла у запальника и повторить попытку розжига. Если она не увенчалась успехом, следует обратиться к квалифицированному мастеру.

Реле приоритета бойлера

Котлы бытового назначения в большинстве своем имеют такую возможность, как подключение к электрической схеме цели, управляющей емкостным водонагревателем. Это предполагает, в числе прочего, присоединение питания насосов циркуляции и их коммутацию. Для правильного выполнения алгоритмов работы насосов отопительной системы и бойлера (который нацелен на приоритет нагрева воды), используется специальное реле приоритета бойлера. Это прибор, коммутирующий силовую цепь насосов по командам цепи управления котла. Реле представляет собой конструктивно пару-тройку групп контактов, управляемых катушкой. Реле применяется вместе с цоколем, который вмонтирован в котле. К цоколю прицепляется вся нагрузка. При установке реле цоколь обеспечивается приоритет системы ГВС. Без такого реле обе тепловые нагрузки функционируют независимо.

Как отключить

В руководстве по эксплуатации нет информации о том, как отключить датчик тяги в газовом котле. Оно не рекомендует самостоятельное отключение данной системы безопасности. Это может повлечь за собой негативные последствия, как для устройства, так и для здоровья человека, так как срабатывание датчика — явный признак опасности.

Отключение датчика тяги — это прямое нарушение правил безопасности, установленных заводом изготовителем отопительного оборудования!

Отравление угарным газом имеет следующие признаки:

• легкая степень — головная боль, головокружение, боли в груди, стук в висках кашель, слезотечение, тошнота, рвота, возможны галлюцинации, покраснение кожи и слизистой поверхности, учащенное сердцебиение, гипертония;
• средняя — шум в ушах, сонливость, паралич;
• тяжелое — потеря сознания, судороги, непроизвольная дефекация или отхождение мочи, сбой ритма дыхания, синий цвет кожи, летальный исход.

Последствия отравления угарным газом могут негативно сказаться на дальнейшей жизнедеятельности человека.

При этом конструкция котла допускает возможность отключения данной системы. Для этого необходимо отсоединить прерыватель термопары и электропроводку датчика тяги от электромагнитного клапана, а так же от электронного блока управления котлом.

Тем самым блок управления продолжит автономное управление работой котла, не учитывая показания температуры сгоревшего газа и силы его выведения в атмосферу.

Где в газовых котлах ставится датчик тяги

Конструкция пневмореле может различаться, в зависимости от типа камеры сгорания, которую установил на котел производитель.

Камеры, поступающие в продажу, могут быть двух типов:

• открытого сгорания;
• закрытого сгорания.

Каждый производитель обязан устанавливать пневмореле с мембраной в газовые приборы с открытым типом камеры сгорания. Как правило, место для установки датчика расположено в зоне дымоуловителя.

Важно! Как только заложенный в норму показатель температуры внутри котла повышается, подача топлива в колонку прекращается. Функции пневмореле в этом случае схожи с работой датчика перегрева.
Замену пневмореле лучше доверить специалисту

Датчики давления газовых котлов

Выпускаемые промышленностью агрегаты для отопительных контуров, работающие на газе, представляют собой сложные конструкции. Функционируют устройства с использованием летучего взрывоопасного вещества, поэтому в них необходимы узлы, контролирующие работу всей системы.

Приборы, известные как датчики давления газовых котлов, в среде специалистов принято называть прессостатами. Визуально газовый датчик давления представляет собой компактную пластиковую коробку. В ней размещена тонкая мембрана, подсоединенный к ней микропереключатель на три контакта. Прессостаты подразделяются на следующие виды приборов:

• контроля напора газа;
• измерения давления воды.

Пневмо-реле осуществляют контроль функционирования вентиляторов. Наблюдают за процессом удаления дыма. Предохраняют котел от перегрева в экстренных ситуациях. Регулируют работу горелок, увеличивают или снижают подачу воды, газа.

Почему в газовом котле срабатывает датчик тяги

Причины, по которым срабатывает система безопасности, отключающая работу газового отопительного оборудования, различные. Некоторые связаны с допущенными ошибками при монтаже системы дымоудаления. Другие, непосредственно указывают на сбой самого датчика тяговых характеристик:

• Нарушения в устройстве системы дымоудаления – высота дымохода рассчитывается исходя от отдаленности трубы от конька кровли. Оптимальное расположение, ровно по центру крыши. В таком случае, оголовок возвышается над коньком не менее чем на 0,5 м.
• Сильные ветра – газовую горелку может задуть при сильном порыве ветра. Чтобы не произошло задувания, устанавливают стабилизатор тяги газового котла, непосредственно на участке выходного патрубка.
• Недостаточные тяговые характеристики. Датчик срабатывает при температуре 950-1500°С. Затруднение отвода дыма, приводит к перегреву внутри системы дымоудаления и отключению газового клапана.
• Сбои в работе контроллера и узлов – время от времени, потребуется проводить обслуживание котла. Во время работ, проверяется состояние дымохода, отсутствие нарушения в подключении и работа турбины (в теплогенераторах с закрытой камерой сгорания).
  При необходимости, специалист выполнит регулировку зазора датчика тяги, что увеличит предельную температуру, при которой наблюдается срабатывание контроллера.

Со временем, потребуется чистка датчика газа. Сажа образуется при сжигании сжиженного топлива, неправильной регулировки подачи воздуха и газа на горелку, и другим причинам.

Как в котле на газе, проверить датчик тяги

Замена датчика тяги, требуется при серьезных сбоях в работе котла. На необходимость серьезного ремонта, указывают следующие признаки:

• Постоянное отключение работы котла, хотя видимых нарушений в системе дымоотведения нет.
• Теплогенератор включается и работает некоторое время, приблизительно 20-30 минут, после чего отключается. Повторный розжиг, происходит не ранее полного остывания контроллера.

Проверить и убедиться в неисправности датчиков тяги отопительных газовых котлов, можно следующим способом:

• В месте крепления контроллера, устанавливают зеркало. Во время работы котла, поверхность не должна вспотевать.
• Определить нарушение тяги в котле, можно прикрыв дымоход заслонкой наполовину. Котел должен моментально отключиться.
• Двухконтурный котел переключают в режим ГВС без отопления. Воду открывают на полную мощность. Если теплогенератор в этом режиме отключается, с 95% вероятности, неисправность именно в контроллере тяговых характеристик.

Если сам контроллер работает исправно, стоит проверить тягу. Отключения происходят и при сбоях в работе автоматики. При любых нарушениях, оптимальное решение – вызов специалиста газовой службы на дом.

Как сварить сгоревшую термопару газовой колонки

В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.

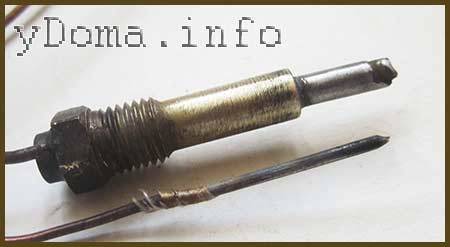

Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.

Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.

С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.

Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.

Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.

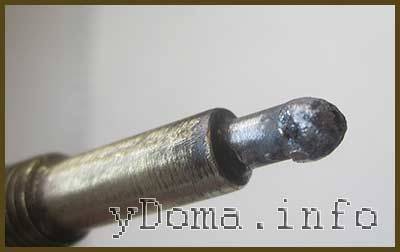

Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.

Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.

Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.

Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.

Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находится в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.

Заключение

Термопары нашли применение не только в газовых котлах, но и во множестве других регулирующих устройств бытового и промышленного назначения. С их помощью можно даже вырабатывать электроэнергию для маломощных потребителей — существуют образцы работающих от пламени костра походных электростанций, способных зарядить телефон или планшет.

Выбор рассмотренных преобразователей стандартом для обеспечения безопасной работы АОГВ обусловлен простотой устройства и надежностью узла: при исчезновении пламени газ будет сразу же перекрыт. А вкупе с дополнительным контролем выхода термодатчика из строя современные котлы дают почти стопроцентную гарантию защиты от фатальных сбоев. При этом эти модули недороги, просты в установке, их можно поменять своими руками.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует процесс тестирования термопары, установленной на одной из моделей газовых котлов.

Видеоматериал подробно разъясняет – как снимать, проверять, менять значимый компонент газовой колонки, без которого оборудование фактически остаётся работоспособным только в режиме без контроля, что крайне опасно для конечного пользователя:

Замена сенсора своими руками возможна. Однако для этого домашний мастер должен обладать слесарными навыками, уметь пользоваться измерительными приборами:

Благодаря термопаре автоматизируется процесс зажигания и нагрева, увеличивается степень безопасности эксплуатации газовой колонки и котла. Рассмотренный материал позволяет не только оценить в полной мере технологическую значимость устройства термопары в конструкции газоиспользующего оборудования и разобраться в конструкционных тонкостях домашних котлов, но и, при необходимости, выполнить ремонта техники своими руками

При этом важно помнить о правилах безопасности, и, если есть сомнения в собственных силах, лучше обратиться к специалистам
