Когда требуется регулировать реле
Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:
- после запуска двигателя насоса, он сразу же отключается;
- после отключения станции наблюдается слабый напор в системе;
- при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
- не срабатывает реле давления, и насос не включается.
Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.
Советы по выбору редуктора
При покупке редуктора следует быть очень внимательным для того, чтобы не ошибиться и приобрести именно ту модель, которая отвечает всем требованиям, предъявляемым к устройству. Нужно изучить ее технические характеристики и проконсультироваться со специалистами, которые смогут дать советы по выбору и установке.
Вот некоторые из советов, которые могут быть полезны:
Установите дополнительный фильтр грубой очистки на участок трубопровода перед входом в регулятор, это позволит уберечь его от поломок и облегчит его эксплуатацию. При монтаже будьте внимательны, устанавливайте прибор в соответствии с направлением движения потока, указанном на корпусе устройства. Регуляторы давления, не оснащенные манометром, продаются с предварительной настройкой, параметры которой указаны в паспорте изделия. Не стоит забывать о профилактике устройства, которую следует проводить периодически
При выборе модели обратите внимание, какого типа резьба предусмотрена конструкцией (внутренняя или наружная), это облегчит выполнение монтажных работ и выбор фасонных частей (бочонки, сгоны, контргайки). Редукторы давления мембранного типа хотя и стоят дороже, но обладают лучшими техническими и эксплуатационными показателями
Назначение
Электрические насосы в системе водоснабжения подают воду потребителю с определенным объемом и напором, при этом часть давления уходит на преодоление гидравлического сопротивления линии при перемещени потока на заданную высоту и расстояние, а остаток обеспечивает комфортный напор во внутридомовой магистрали.
Давление во внутренней системе необходимо для нормального функционирования санитарно-технических приборов, бытовой техники (стиральных и посудомоечных машин), смесительной арматуры на кухнях, в душевых кабинах и ванных комнатах. Чем больше протяженность внутридомовой линии и выше этажность дома, тем более высокий напор требуется на ее входе.
Внешний вид и подключение насосной станции с реле давления к водозаборной системе
Чтобы получить необходимое значение, электронасос должен работать такой период времени, чтобы наполнить гидробак и магистраль с необходимым давлением, после чего отключиться. Именно реле давления управляет порогами срабатывания насоса за счет замыкания и размыкания цепи его питания, данная функция реализуется последовательным подключением одного из проводов питающего электрического кабеля к входным и выходным клеммам на корпусе датчика.
Многие схемы отопления имеют в своем составе циркуляционные насосы, повышающие давление и направляющие теплоноситель по контурам теплых полов и радиаторов отопления. При возникновении экстренных случаев, связанных с засором или забиванием трубопровода, электронасос будет работать в непрерывном режиме, повышая давление в системе – в результате может произойти повреждение трубопровода и оборудования. Избежать подобных ситуаций можно установкой реле, размыкающим цепь электропитания циркуляционной помпы при повышенных гидравлических нагрузках на магистраль.
Реле, манометр и гидроаккумулятор в составе водозаборной станции
Правила монтажа и регулировки
Если присутствуют навыки работы с трубами, то установкой РДВ можно заняться самостоятельно. Новичкам экспериментировать не стоит, лучше для ответственно работы пригласить сантехника.
Монтаж производится в следующем порядке:
- Приобретаем пару изделий – для холодной и горячей воды, лучше мембранного типа. Также готовим инструменты и расходный материал для герметизации – фум-ленту или паклю, смазку. Потребуются ключи и инструмент для нарезки резьбы.
- Отключаем воду в стояках, заранее оповестив соседей.
- Устанавливаем на трубу входной вентиль после счетчика перед запорным краном. Используем резьбовой способ.
- Сначала фиксируем фильтр грубой очистки, затем редуктор.
- Герметизируем места соединения.
- При необходимости устанавливаем манометр. Располагаем его так, чтобы циферблат был хорошо виден.
- Подключаем регулятор к шаровому крану, герметизируем.
После установки подключаем воду, отворачиваем шаровые краны и тестируем оборудование.
Один из вариантов монтажа регулятора давления в квартирную систему водоснабжения. Расположение РДВ между шаровым краном и счетчиком считается технически обоснованным и наиболее удачным
Последовательность установки регулятора в доме такая же, как при квартирном монтаже.
Большая часть регуляторов давления производится и продается с заводскими настойками. Нормой давления считается значение 3 бара. Если требуется уменьшить или увеличить заданные параметры, регулировку можно произвести самостоятельно.
Редукторы давления имеют разную конструкцию, поэтому регулировка производится тоже по-разному, согласно инструкции. Но обычно требуется какой-то один простой инструмент – или отвертка, или ключ
Пример регулировки своими руками. Первоначально на редукторе с манометром установлено давление 6 бар, необходимо изменить на 3 бара.
В результате давление на входе и выходе должно стать разным. На входе, как и первоначально – 4,5 бара, на выходе после регулировки – 3 бара.
Этот способ простой, выполняется прямо на месте. Снимать устройство с трубы не обязательно. Регулировка на столе производится, когда вместо старого устройства устанавливается новое или когда редуктор монтируется впервые.
Устройство без манометра обслуживать сложнее, так как невозможно контролировать показатели. Обычно подкручивают наугад, ориентируясь по результату. Но мы все же рекомендуем воспользоваться временно манометром, вставив его вместо заглушки.
Устройство и регулировка редуктора
Давайте, однако, вернемся к регулирующей арматуре и выясним, как устроен редуктор давления: водоснабжение современных многоквартирных зданий нуждается в нем куда чаще, чем в насосах и буферных емкостях.
Устройство и принцип работы поршневого редуктора давления
Наиболее распространенный вид редукторов — поршневые. Клапан редуктора соединен подпружиненным штоком с поршнем, на который воздействует избыточное давление во внутреннем водопроводе (после клапана). В отсутствие водоразбора клапан закрыт. При расходе воды воздействующее на поршень давление после клапана падает, и пружина открывает его.
Если на вводе в ваш дом или квартиру стоит регулятор давления воды в системе водоснабжения — регулировка напора своими руками осуществляется так:
- Снимите пластиковый или латунный колпачок в верхней части редуктора (со стороны пружины). Под ним вы обнаружите винт с шлицами под широкую плоскую отвертку;
- Для увеличения давления во внутреннем водопроводе закручивайте винт по часовой стрелке;
- Для его уменьшения выкручивайте винт.
Регулировка давления воды в системе водоснабжения осуществляется поворотом винта в корпусе редуктора
Установка редуктора
Где должен стоять редуктор, и какая дополнительная арматура необходима для его установки?
Инструкция довольно очевидна: редуктор давления монтируется на вводе водоснабжения или непосредственно перед прибором, который нужно защитить от чрезмерно высоких значений напора.
Перед редуктором должны стоять:
- Запорная арматура (как правило, шаровый кран);
- Фильтр механической очистки для защиты редуктора от песка, окалины и прочего мусора;
Перед редукторами стоят краны и фильтры
- Опционально — манометр для контроля давления на вводе. Второй манометр ставится после редуктора, или монтируется непосредственно на его корпусе.
Редуктор давления Itap размером ДУ15 снабжен резьбой для подключения манометра
Регулировка насосной станции
Вначале — несколько слов о том, зачем нужна регулировка давления станции водоснабжения.
Она позволяет:
- Увеличить или уменьшить абсолютное значение напора воды на сантехнических приборах;
- Уменьшить разброс давлений выключения и включения насоса. Например, при настройке давления включения в 1 атмосферу и выключения в 6 атмосфер напор воды при ее расходе будет непрерывно меняться в диапазоне 10-60 метров, что довольно неудобно;
- Увеличить вместимость гидроаккумулятора. Для этого нужно увеличить разницу между давлениями выключения и включения. Увеличение вместимости мембранного бака скажется на частоте запусков насоса и, соответственно, на его ресурсе.
При высоком давлении накачки мембранного бака вы получите кратковременные перерывы в подаче воды
Как выполняется регулировка датчика давления воды в системе водоснабжения с насосной станцией?

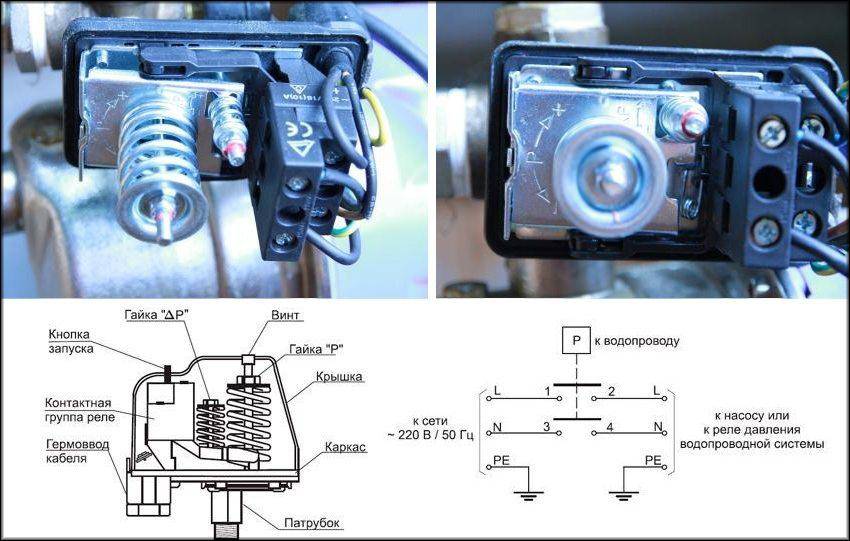

Под крышкой реле давления вы увидите две шпильки с пружинами и гайками разного диаметра. Большая гайка отвечает за регулировку давления включения насоса, малая — за давление отключения. Поворот гаек по часовой стрелке приводит к росту давления, против — к его уменьшению.
Реле давления воды в системе водоснабжения регулировка осуществляется двумя подпружиненными гайками
Чтобы уменьшить давление накачки мембранного гидроаккумулятора станции, стравите воздух через скрытый под пластиковой или металлической крышкой ниппель. Чтобы увеличить его, накачайте воздух через ниппель велосипедным насосом или компрессором.
Ниппель для накачки гидроаккумулятора скрыт пластиковой крышкой
Реализуемая продукция
Для удобства монтажа датчика и дальнейшего его регулирования НПП «Прома» предлагает выбрать следующие типы установок:
- механический датчик представляет собой мембрану с контактами, которые реагируют на изменение давления и приводят в действие насос;
- электронный датчик давления воды не только запускает систему подачи водоснабжения, но и регулирует напор автоматически.
Достоинством механических преобразователей выступает их цена и простота монтажа, подкручиванием пружин выставляется максимальный и минимальный порог рабочего давления. Электронные приборы сокращают количество стартовых запусков оборудования, продлевая его срок эксплуатации, сдерживают возникновение гидроударов.
Представленные товары подходят под бытовые насосы:
- циркуляционные;
- повышенного давления;
- прямоточные.
Назначение и преимущества
При эксплуатации водопроводов бытового назначения нередки ситуации, когда насос включается в момент отсутствия жидкости в трубах. Такие ситуации, если они происходят часто и продолжаются в течение длительного времени, становятся причиной перегрева двигателя насоса и деформации его деталей, что в конечном итоге приводит к выходу из строя всего устройства. Вода, которую перекачивает насосное оборудование, одновременно выполняет смазывающую и охлаждающую функции, поэтому «сухой ход», как его еще называют, негативным образом сказывается на техническом состоянии как циркуляционных, так и погружных насосов.
Для того чтобы не допустить возникновения описанных ситуаций, как раз и используют датчик протока воды для насоса, работающий в автоматическом режиме. Датчики, контролирующие проток воды, успешно применяются для управления работой насосных станций, обслуживающих системы горячего и холодного водоснабжения, а также системы отопления.
Схема расположения датчика в системе водоснабжения
Рассматриваемое автоматическое устройство контролирует параметры потока воды, которая через него проходит, и в тех случаях, когда они отличаются от нормативных, автоматически включает или отключает насосное оборудование. Работая по данному принципу, датчик не только защищает насосное оборудование от «сухого хода», но и обеспечивает постоянство параметров потока воды.
Среди преимуществ эксплуатации насосного оборудования, на котором установлен датчик потока жидкости, можно назвать:
- снижение расхода электроэнергии и, соответственно, уменьшение затрат на ее оплату;
- минимизацию риска выхода из строя насосного оборудования;
- увеличение срока службы насосного оборудования.
ПОДКЛЮЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ДАВЛЕНИЯ, МОНТАЖ
Электропитание осуществляется от источника питания постоянного тока напряжением от 10,5 до 45 В. Подключение устройства по протоколу HART осуществляется через нагрузочный резистор с сопротивлением в пределах 250 – 500 Ом, при этом необходимо учитывать полярность
Стоит обратить внимание на то, что напряжение должно быть не менее 15,8 и не более 45 В
Схема подключения преобразователя давления
Способ монтажа
Установка прибора допускается как непосредственно на месте подключения, так и с использованием монтажного кронштейна. Кронштейн можно закрепить на стене или раме при помощи 4 винтов, либо на монтажной трубе (вертикальной или горизонтальной диаметром 50–60 мм) с помощью скоб.
При монтаже с поворотом датчика относительно вертикали необходимо провести калибровку нуля перед вводом в эксплуатацию.
Также во время установки прибора и подключения его к процессу следует учитывать рекомендации по расположению патрубков отбора давления.
Как выполняется установка редуктора давления воды
В требованиях, предъявляемых к водоснабжению и канализации, указано, что установку регуляторов давления воды необходимо выполнять на входе сразу после запорной арматуры до приборов учета. При таком расположении редуктор защитит все гидротехническое оборудование, в том числе водяной счетчик и фильтровочные узлы.
Как правильно разместить в квартире регуляторы давления воды
Для стабилизации напора воды и исключения перебоев в бытовых системах водоснабжения необходима установка специального редуктора. Квартирный регулятор давления также позволит исключить возможные поломки оборудования вследствие гидроударов. Большинство владельцев квартир уже почувствовали преимущества установки подобных регулирующих устройств.
Схема подключения регуляторов давления в квартире
Так как в квартирах редуктор давления воды устанавливается для снижения напора в магистрали, то монтировать его стоит к стояку за прибором учета и фильтром очистки. Желательно, чтобы водопроводная труба находилась в горизонтальном положении, а сам регулятор располагался между двумя запорными вентилями. Редукторы на воду в квартирах должны устанавливаться в строго вертикальном положении (горизонтальная или наклонная установка недопустима).
Монтаж РДВ практически не отличается от установки прибора учета воды или сетчатого фильтра. Как правило, направление потока рабочей среды обозначено стрелкой на корпусе устройства, а манометр или гнездо для его подключения находится всегда сверху редуктора.
Желательно вместе с редуктором устанавливать и манометр
Перед установкой регулятора необходимо в первую очередь перекрыть воду (желательно предупредить соседей, если дело коснется магистральной стояковой трубы). При необходимости устанавливается входная запорная арматура, к которой будет присоединен фильтр механической очистки. Обязательно нужно установить на РДВ шаровой кран.
Все места соединений нужно тщательно прогерметизировать. Во избежание повреждения регулятора уплотнительные работы желательно проводить с применением пакли, чтобы снизить вероятность образования протечек.
Устанавливать в квартире редукторы на воду можно и самостоятельно (при наличии опыта), но лучше монтаж доверить профессионалам.
На заметку! Использование РДВ предохраняет бытовые гидротехнические приборы и систему водопровода от гидроударов, поломок и аварийных ситуаций.
Правильная установка РДВ в частном домовладении
Устройства РДВ для частного дома выполняют ту же функцию, что и для квартирных магистралей, с той лишь разницей, что в водопроводных системах коттеджей присутствует насос. Регуляторы давления воды для насосных станций дома монтируются манометром вверх в точке подключения домашней сети к трубопроводу (желательно за водомером). Помимо того необходимо предусмотреть врезку в систему фильтра грубой очистки (если это не было сделано ранее), который устанавливается на входе в домашнюю магистраль. Перед регуляторами давления воды на насосах и за ними монтируют запорную арматуру.
Последовательность включения редуктора
После устройства для стабилизации напора жидкости следует выполнить прямой участок трубопровода длиной не менее пяти рабочих диаметров. При наличии минимальных навыков в сантехнике можно установить на входе в дом регулятор давления воды самостоятельно, но для гарантии качества монтаж прибора лучше поручить опытному специалисту.
Решая для себя вопрос – устанавливать регулятор до счетчика или после, стоит посмотреть это видео
Что это
Там, где отсутствует централизованное водоснабжение, владельцам частных домов волей-неволей приходится организовывать автономную подачу воды из скважины или колодца. Эту функцию выполняет насос (погружной или поверхностный). Однако насос не может работать непрерывно: в отсутствие водоразбора он просто-напросто перегреется.
В так называемых повышающих насосах эта проблема решается датчиком протока: питание мотора, вращающего крыльчатку, включается только при расходе воды через любой сантехнический прибор. Однако частые включения и выключения насоса не лучшим образом отражаются на его ресурсе.
Так работает датчик протока жидкости
Именно поэтому обвязка насоса обычно включает два обязательных элемента:
- Гидроаккумулятор. Он исключает запуск электромотора при незначительном расходе воды, поддерживая ее напор за счет давления сжатого в воздушном отсеке мембранного бака азота или воздуха;
Устройство мембранного бачка
- Пресловутое реле. Его текущее состояние (включено/выключено) определяет датчик давления в системе водоснабжения. При падении напора до нижнего заданного владельцем или производителем уровня прибор включает питание, при достижении верхнего порога — выключает.
Автономное водоснабжение с реле давления: схема с погружным насосом
Устройство поставляется как отдельно, так и в виде элемента так называемой насосной станции — готового решения для автономного водоснабжения.
Вскрытое для настройки реле давления станции водоснабжения
Схема водоснабжения с реле давления на насосной станции
Подключение датчика
Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.
Электрическая часть
Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.
Схема подключения реле давления воды к электрощитку
Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:
- заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
- клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
- клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).
Расположение клемм на корпусе реле давления воды
Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.
Подключение к трубопроводу
Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.
Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.
Пример обвязки реле давления для насоса
При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.
Что такое реле управления (давления) для насоса водоснабжения
Реле давления (РД) с гидроаккумулятором (ГА) — это «мозг» насоса, движущей силы, исполнительного узла, подающего жидкость в трубы. Датчик воды контролирует работу расширительного бака и всей системы, его также часто называют блоком управления насоса. Станции-модули и некоторые модели помп поставляются сразу с таким автовыключателем, но зачастую пользователи собирают систему, покупая узлы по отдельности, особенно, когда применяют погружной насос. В любом случае контроллер всегда заменяемый.
Система без контроллера (датчика) мПа (дальше по тексту также будем использовать для обозначения давления эквивалент в барах, атм.) будет работать, но для постоянного водоснабжения дома она неполноценная. С автоматикой вода сначала набирается в гидробак, давление возрастает, реле фиксирует это и отключает нагнетатель. Жидкость при открытии крана будет расходоваться, в том числе из указанной емкости, при этом натиск в баке будет уменьшаться, на что среагирует реле, сомкнет контакты, сосуд снова наполнится — цикл повторится.
Отрегулированный автовыключатель сократит число запусков, старт и отключение будут регулироваться автоматически опосредствованно открытием/закрытием кранов точек водоразбора. Без контроллера пришлось бы каждый раз включать оснащение вручную, подходя к выключателю, что, конечно же, нетерпимо для домашнего водоснабжения.
Профилактика и ремонт
Оборудование изнашивается – факт. Поэтому профилактику и ремонт датчиков давления проводят своевременно, во избежание окончательной поломки агрегатов и выхода из строя всей системы. Причинами неудовлетворительной работы реле становятся:
- Забитые фильтры. Взвеси способны влиять на показания автоматического прибора. Профилактика – регулярная очистка 1 раз в год или чаще, в зависимости от качества воды.
- Поломка погружного насоса. Поверхностный агрегат легко контролировать, так как оборудование наверху. Глубинные же приборы нередко выходят из строя, до этого меняя параметры реле.
- Изменение грунтовых слоев. С природой не поспоришь – пласты способны передвигаться в результате сезонных изменений или геологических. При этом влияя на дебет скважины и давление соответственно.
Если установка датчиков давления проводится самостоятельно, то ремонт никак к этому не относится. Прибор принадлежит к категории контрольно-измерительных и исправление поломок, а также поверка устанавливается правилами ГОСТ, то есть, отдана на откуп профессионалам.
ПОСМОТРЕТЬ ВИДЕО
В заключение стоит сказать, что покупка реле не напрасна – прибор имеет широкое применение
Например, служит как датчик протока воды газового котла – агрегат относится к категории опасных устройств и наличие контроля над давлением – архиважно
Выводы и полезное видео по теме
Профессиональный взгляд на редукторы давления:
Полезная теория:
Подсказки по регулировке могут содержаться и в инструкции по эксплуатации устройства. Если ее нет (что возможно при заказе редуктора в Китае), догадаться о способе изменения параметров можно, внимательно изучив конструкцию прибора.
В случае затруднений рекомендуем обращаться к профессиональным сантехникам, которые точно знают, как можно быстро и правильно отрегулировать напор воды в квартире. С ними же можно посоветоваться по выбору подходящего регулятора.
