Чугунные радиаторы отопления: характеристики батарей, их достоинства и недостатки

Алюминиевые радиаторы отопления

К этой группе рассматриваемого изделия относятся несколько разновидностей радиаторов отопления. И, несмотря на то, что они выполнены из одинакового исходного материала, качественные характеристики будут различаться.

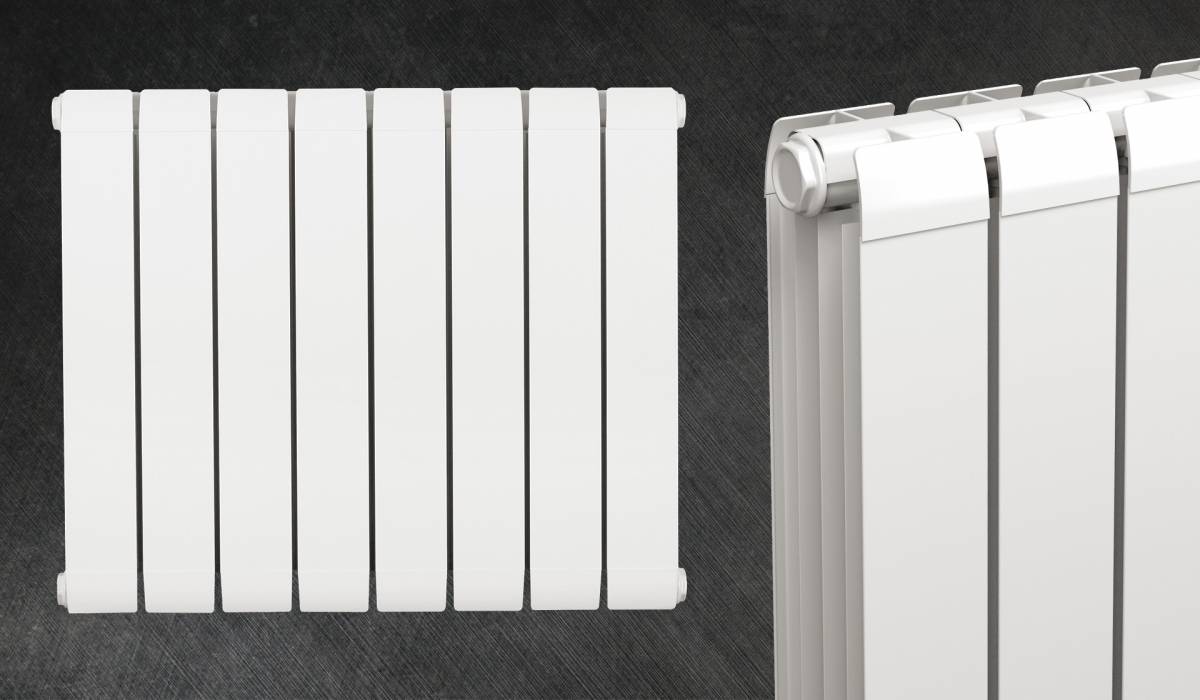

Экструзионные радиаторы

Этот способ изготовления радиаторов отопления считается более дешевым – части батареи, расположенные вертикально, выдавливаются на экструдере. Сам коллектор изготавливают из силумина. Главная особенность экструзионных батарей – уже готовое цельное изделие невозможно изменить, то есть добавлять или убирать секции не получится.

Преимущества экструзионных батарей:

  • отличная теплоотдача – пожалуй, самая высокая среди существующих радиаторов отопления из алюминия;
  • вес рассматриваемых батарей маленький – монтаж можно осуществить самостоятельно, без привлечения помощников;
  • имеется возможность оснащения экструзионных батарей терморегулятором;
  • привлекательный дизайн – такие радиаторы отопления отлично впишутся в любой стиль интерьера.

Недостатки экструзионных батарей:

  • небольшой срок эксплуатации;
  • алюминий подвергается коррозийным процессам;
  • если произойдет гидроудар или будет скачок давления теплоносителя, то экструзионные батареи просто «разорвет».

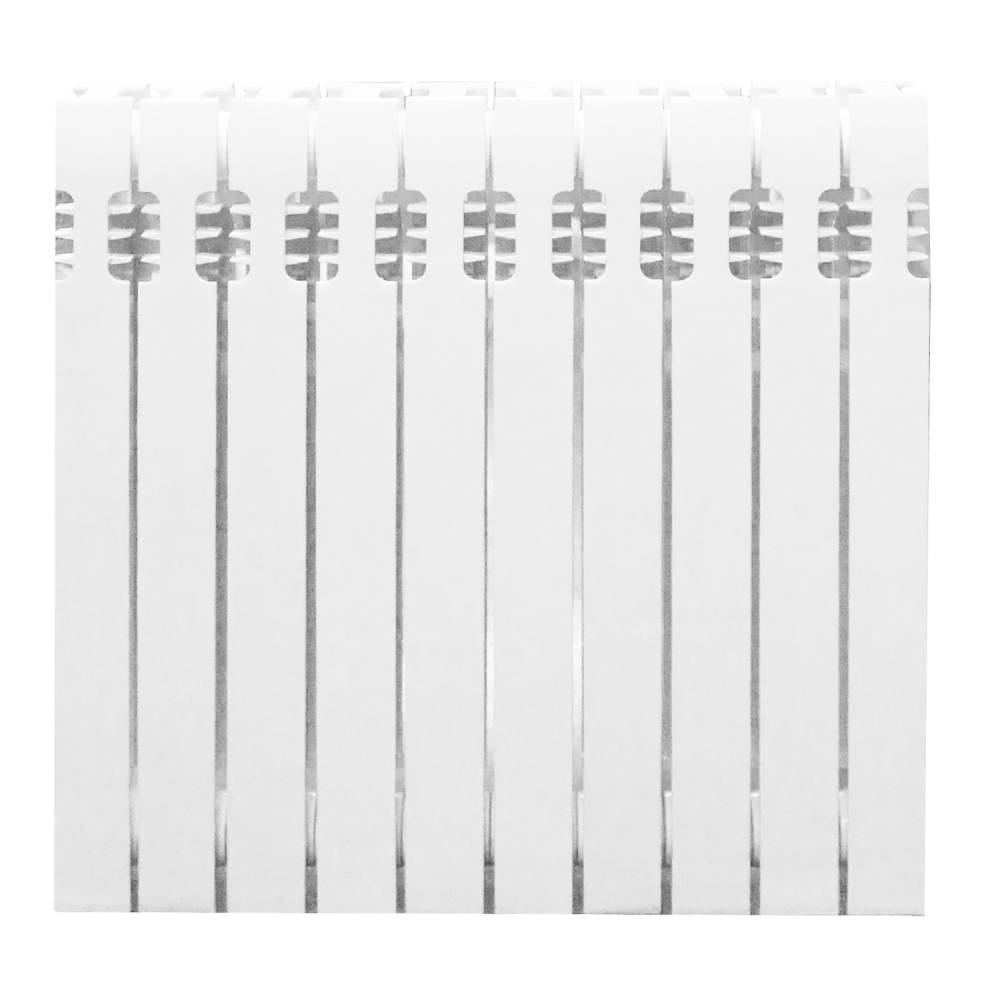

Литиево-бромидные  радиаторы

Изготавливается такой тип радиаторов отопления методом литья под большим давлением, отличительными характеристиками их являются очень прочные стенки изделия и широкие каналы для теплоносителя (например, горячей воды).

Преимущества литиевых радиаторов:

  • имеют легкий вес;
  • при желании можно добавлять или снимать секции;
  • экономичны, быстро нагревают помещение.

Недостатки литиевых радиаторов:

  • необходимо внимательно выбирать теплоноситель – радиаторы подвержены коррозийному разрушению;
  • между секциями возможно появление протечек;
  • невозможность противостоять гидроударам;
  • срок службы небольшой – около 15 лет.

Монтаж своими руками

Для установки необязательно приглашать специалистов — работу можно сделать своими руками, но может потребоваться дополнительная помощь, ведь изделия имеют большую массу. Давать себе излишнюю нагрузку не стоит.

Необходимые инструменты и материалы

Монтируются изделия на разные поверхности, что следует учесть перед началом работ. Основное требование — поверхность, к которой будет осуществляться установка, должна быть ровной и чистой. Поэтому стену перед монтажными работами тщательно подготавливают. Ее очищают, пропитывают жидким стеклом и закрывают теплоотражающим щитом, который повысит производительность системы. Вместо щитов может быть использован специальный состав, дающий те же свойства.

Сам процесс установки во многом зависит от материала стены:

  1. Если поверхность из дерева, то дополнительно пригодится планка и подставка.
  2. Если это кирпичная оштукатуренная поверхность, используются кронштейны и ниша.
  3. В случае со стеной, имеющей облегченную конструкцию, понадобится цельная опора.

Сначала идет примерка расположения, после чего можно приступить к креплениям. Нужно понимать, что вес у чугунного радиатора внушительный, поэтому рекомендуется подготовить макет из картона или фанеры. Это поможет правильнее установить оборудование на кронштейны.

Установка и подключение к системе

В первую очередь устанавливают кронштейны.

Процесс следующий:

  1. Размечаются точки, куда будут вставляться крепления.
  2. В поверхности проделывают отверстия.
  3. Устанавливаются дюбели или деревянные заглушки.
  4. Вставляются кронштейны и фиксируются бетонным раствором.
  5. Прежде чем навешивать радиатор, нужно убедиться, что крепления надежны.

Для установки чугунных батарей понадобится 4 кронштейна. Если это секционная модель, то для наращивания дополнительных секций также могут потребоваться крепежные элементы.

После того как прибор будет навешен на кронштейны, устанавливаются комплектующие элементы:

  1. В каждой современной системе есть автоматический или ручной воздухоотводчик. Данный элемент должен быть вкручен в переходник и установлен на верхнем коллекторе напротив того места, где подсоединена подводящая труба.
  2. Свободные коллекторы должны быть закрыты заглушками. Их диаметры могут различаться, поэтому потребуются переходники, которые уже включены в комплект.
  3. Устанавливается запорная и регулирующая арматура. Шаровые краны ставят на входное и выходное отверстия, что позволит при необходимости обслуживать и ремонтировать отопительное оборудование. При наличии запорной арматуры не придется отключать всю систему, достаточно лишь закрыть краны.
  4. При помощи регулирующих устройств, например, термостата, можно выставлять желаемую температуру обогрева. В целом, данный элемент не является обязательным.
  5. Подключаются подводящие и отводящие трубопроводы. Выделяют несколько схем. Вид соединения зависит от того, какие используются трубы и фитинги.
  6. Последний этап — опрессовка системы или батареи. Во время заполнения водой краны следует открывать медленно, не торопясь. Если слишком быстро открыть кран — есть вероятность гидроудара, который негативно скажется на состоянии системы.

Процедура монтажа и активации не представляет собой ничего сложного. Единственная проблема, с которой сталкиваются многие начинающие мастера — большой вес оборудования.

Преимущества и характеристики батарей для отопления из чугуна

К положительным характеристикам чугунных батарей можно отнести:

  • Независимость от вида теплоносителя. По ходу прохождения нагретого теплоносителя по трубам происходит заметное ухудшение его качества. В изначально неидеальной воде накапливается еще больше различных примесей. В итоге внутрь радиатора попадает достаточно агрессивная в химическом отношении жидкость: кроме значительного содержания щелочи в ней накапливается также песок, действующий на стенки труб и батарей подобно абразиву. Особенно опасно это для стальных изделий, которые начинают активно разъедаться щелочью, а песчинки лишь усиливают разрушающий эффект. Для чугуна подобное воздействие неопасно, чему способствует его химическая инертность и значительная толщина стенок. Для того, чтобы избежать излишней коррозии, на лето чугунные системы отопления обычно освобождаются от воды.
  • Высокое рабочее давление. Показатель рабочего давления у чугунных батарей составляет более 9 атмосфер (у разных производителей этот параметр может слегка отличаться). Это позволяет им комфортно переносить гидроудары, что делает чугунные изделия наиболее подходящим вариантом для комплектации систем централизованного отопления.
  • Высокая продолжительность службы. При соблюдении необходимых эксплуатационных мероприятий (промывка, перепаковка прокладок) чугунные батареи способны выдавать феноменальную долговечность – до 100 и более лет.
  • Дешевизна. При сравнении стоимости чугунных и биметаллических радиаторов первые оказываются на порядок дешевле. Особенно существенно чувствуется экономия в случае комплектации не одной, а нескольких комнат.

Положительные и отрицательные стороны

Положительных сторон у чугунных радиаторов огромное множество. Среди них наиболее значимыми можно назвать:

  • Небольшое гидравлическое сопротивление, благодаря которому теплоноситель проходит по радиатору без существенных помех
  • Не вредит отопительной системе отложение накипи и солей
  • Устойчивость к химическим реакциям

Среди отрицательных сторон можно назвать:

  • Не самый красивый и презентабельный вид
  • Очень трудно регулировать температурный режим в помещении
  • Сложные соединения между ребрами затрудняют очистку
  • Вес и внушительные размеры заставляют задуматься о надежном креплении

Инертность – преимущество и недостаток чугунных радиаторов одновременно. Батареи очень тяжело разогреть. Однако выключив отопительную систему, они будут продолжительное время сохранять и выделять тепло.

Покраска металлических радиаторов

Для нанесения краски на стальные радиаторы панельного типа используется несколько методик, каждая из которых по-своему влияет на итоговое качество изделий:

  • Погружение радиатора в специальный окрашивающий состав (ОП);
  • Покраска с использованием анодного электрофореза (АЭФ);
  • Катодный электрофорез (КЭФ), который используется еще и для покраски автомобилей, что свидетельствует о высокой эффективности данного метода.

Поскольку последний метод наиболее эффективен, то стоит рассмотреть подробнее именно его технологию покраски:

  1. На первом этапе обработки радиатор покрывается специальным антикоррозийным составом, включающим в себя цинк и марганец. Такое покрытие на порядок увеличивает срок службы готовых изделий.
  2. Следующий этап – непосредственно покраска радиатора посредством катодного электрофореза. К красящему веществу подводится положительный электрод, а покрываемая панель соединяется с отрицательным, за счет чего и осуществляется покрытие радиатора. Завершается данный этап только после равномерного покрытия краской всей поверхности панели.
  3. Застывший слой краски покрывается эпоксидным порошком, после чего заготовка проходит термическую обработку, необходимую для плавления порошка. Извлеченная из высокотемпературной камеры деталь приобретает качественное и надежное покрытие, обеспечивающее защиту от солнечных лучей и постепенного выцветания.

Поскольку металлические батареи отопления относятся к категории изделий, регулярно подвергающихся нагреву, то для их окраски не используются вещества, включающие в свой состав тяжелые металлы и формальдегиды. При методике КЭФ используется всего 2% растворителя, а для методики АЭФ требуется около 10% растворителя. В любом случае, при нагреве до рабочей температуры покрытая краской батарея не будет выделять веществ, способных навредить человеческому здоровью.

Перед выпуском в продажу каждый радиатор подвергается тестированию под давлением в 1,3 МПа. Если испытания проходят проверку успешно, то на них выдается гарантия, которая в зависимости от модели может варьироваться в пределах от 10 до 15 лет.

Тепловая мощность. Как рассчитать размер радиатора или количество секций

   Выбрать радиаторы нужного размера, с необходимым количеством секций поможет расчёт теплоотдачи. Расчёт проводится «с запасом», чтобы теплоотдача превысила потребность помещения в тепле при больших морозах. Для расчёта за единицу пространства берётся не площадь, а кубатура – объём воздуха, который надо отапливать. Каждую комнату обсчитывают отдельно: сначала – необходимую мощность; потом – площадь радиатора или количество секций.

   I – расчет мощности. В среднем на обогрев одного кубометра помещения требуется 39-41 Вт энергии. Для комнаты площадью 10 м2 высотой 3 м требуется 1230 Вт:

  • кубатура: 10·3=30 (м3);
  • расход энергии: 41·30=1230 (Вт).

   II – определение количества секций. Каждая секция современной батареи в среднем вырабатывает до 200 Вт. Количество секций: 1230 : 200 = 6,15 (секций). Округлять лучше на температурный запас. В комнате кубатурой 30 м3 должна стоять батарея из 7 секций.

   Нужна батарея отопления в угловое помещение. Как выбрать? При расчёте количества секций закладывается коэффициент теплопотерь (1,1-1,3). Его «ножницы» зависят от климатической зоны. Часть II формулы расчёта будет выглядеть так: 1230·1,3:200=7,995 – округляем: 8 секций.

   В формулу закладываются по аналогии с коэффициентом на угловую квартиру коэффициенты на окна: +10% общей мощности на обычные, –20% на пластиковые.

   Так как выбирать-то?

   Поход в магазин предваряется несколькими шагами.

   Шаг 1. Выяснить особенности отопительной системы.

   Частные дома могут отапливать любые типы радиаторов: давление в их системах не превышает 3 атм., возможен самостоятельный контроль параметров систем.

   Решая, какие лучше радиаторы отопления в квартире многоэтажки, нужно помнить о нестабильности рабочего давления, некачественной воде, её периодических сливах.

https://youtube.com/watch?v=tWZXYywdG5s

   Шаг 2. Узнать у специалистов:

  • показатели двух типов давления,
  • качество и температуру воды (уровень кислотности, чистота);
  • диаметр проводящих сечений и подводящих труб.

   Шаг 3. Рассчитать требуемую мощность.

   В магазине узнать, какой радиатор выбрать, помогут основные характеристики:

  • цена;
  • инерционность (высокая – радиатор нагревается и остывает долго, низкая – наоборот);
  • срок эксплуатации;
  • удобство монтажа и регулировки температуры;
  • дизайн.

   Исчерпывающую информацию, какие батареи отопления лучше для квартиры, дадут консультанты.

Сравнительная таблица технических характеристик чугунных радиаторов отопления наиболее популярных моделей

 МодельРазмеры секции (мм)Емкость секцииВес секцииТепловой потокТемпература теплоносителяРабочее давление
МС-140-50093х588х1401,45 л7,1 кг0,160 кВтдо 130°С0,9 МПа
МС-140-30093х388х1401,11 л5,6 кг0,120 кВтдо 130°С0,9 МПа
МС-110-50093х588х1100,85 л5,6 кг0,125 кВтдо 130°С1,2 МПа
МС-110-30093х300х1100,63 л4,45 кг0,079 кВтдо 130°С1,2 МПа
МС-85-50066х581х851 л4,45 кг0,115 кВтдо 130°С0,9 МПа
Konner Modern 500/160х565х800,85 л4,9 кг0,150 кВт1,2 МПа
ЧМ1-70-50080х570х700,9 л4,8 кг0,110 кВтдо 150°С1,2 МПа
ЧМ2-100-50080х572х1000,95 л6,3 кг0,142 кВтдо 150°С1,2 МПа
ЧМ3-120-50090х570х1201,38 л7 кг0,156 кВтдо 150°С1,2 МПа

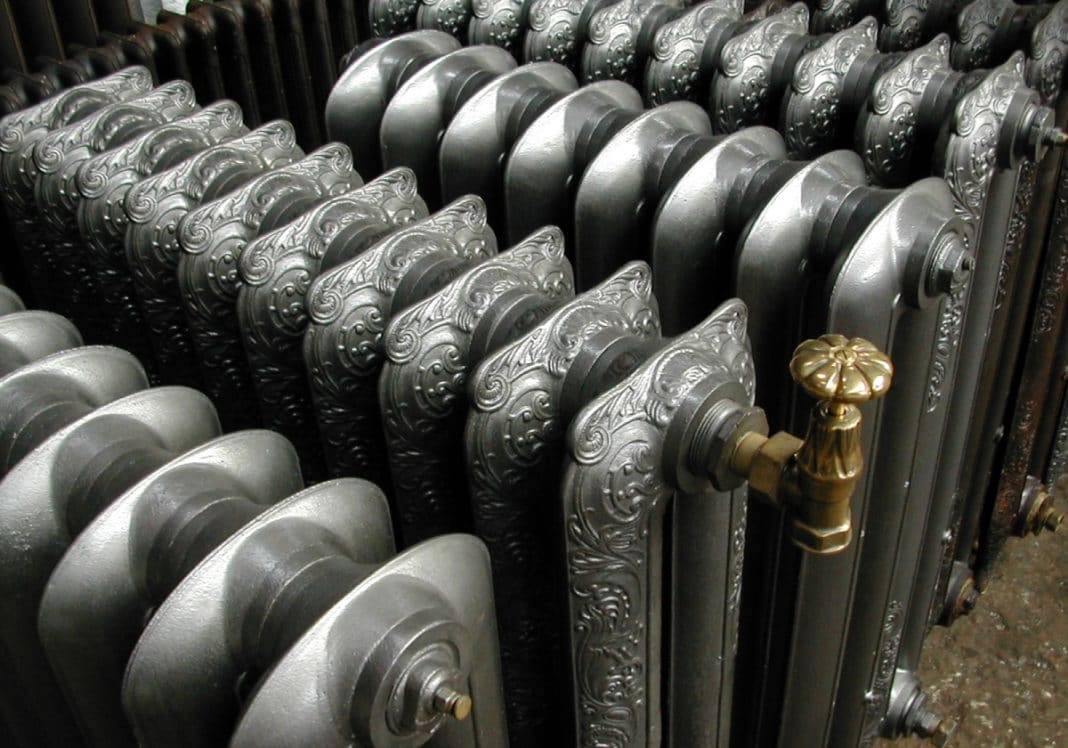

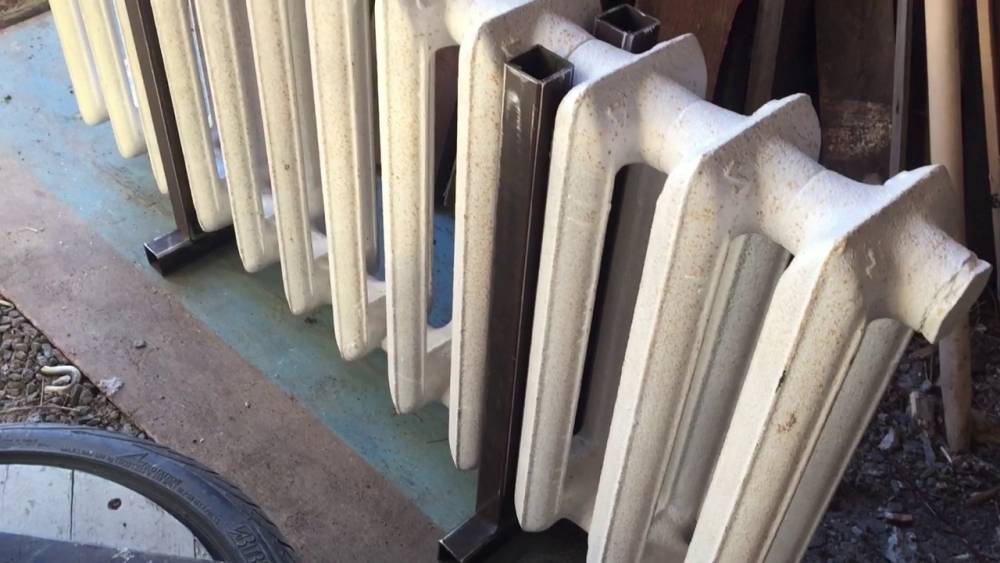

Чугунная батарея.

Характеристики и особенности материала чугуна

Мало кто знает, что самый первый радиатор из чугуна сейчас же намного старше 100 лет. Что он только не пережил, это и революции и войны. Однако, несмотря на это, он и по сей день успешно выполняет свои функции.

Радиаторы отопления чугунные изготавливаются литейным методом. Характеристики, определяющие особенность чугунного сплава, относятся к его однородности. Используются чугунные радиаторы как для централизованного, так и для автономного отопления.

В чем заключаются плюсы чугунных отопительных систем.

На рисунке изображена отопительная батарея из чугуна.

Антикоррозийные свойства. Чугун можно отнести к таким материалам, которые практически не корродируют, благодаря чему их срок службы может достигать 50-100 лет. Радиаторы способны выдерживать температуру до 50 градусов, поэтому их можно использовать даже в паровых системах отопления.

Неприхотливы к теплоносителю, то есть его качеству. Даже наличие различного мусора, такого как ржавчина или камешки, не приносят батареи никакого вреда.

Толстые стенки батареи. Эти характеристики определяют главным образом долговечность радиатора из чугуна. Чугунные батареи отопления являются идеальным вариантом для систем отопления открытого типа, а также тех, которые через какое-то время опустошаются. Если сравнить с чугунными радиаторами, характеристики стальных значительно уступают, поскольку проржавеют они буквально за 2 года, плюс ко всему могут еще и лопнуть в тот момент, когда меньше всего этого ожидаешь.

Отличная теплоаккумулирующая способность. После отключения радиатора даже через час его теплоотдача составляет около 30%. Что касается остальных батарей, она обычно в два раза меньше.

Характеристика отопительного радиатора из чугуна.

Внутреннее сечение достаточно большого размера, что позволяет чистить радиатор очень редко.

Характеристики относительно срока службы. Как правило, производители указывают на чугунных батареях отопления срок службы, равный максимум 30 годам, однако на самом же деле радиатор может прослужить гораздо дольше (более 50 лет). А если его заполнять только чистой водой, срок службы чугунных радиаторов может достигать 100 лет.

Недостатки чугунных батарей:

  1. Большой вес. Ни для кого не секрет, что батареи, изготовленные из чугуна, отличаются достаточно большим весом, именно по этому показателю они уступают стальным, биметаллическим и другим видам батарей.
  2. Прочность. Давление, которое считается оптимальным для них, составляет не более 15 атм в отличие от тех же биметаллических, способных выдержать и все 40.

Размеры чугунных батарей и расчет мощности

Схема подключения отопительных батарей к системе.

Что касается стандартных радиаторов, они имеют межосевое расстояние около 300-500 мм. Однако можно встреть и батареи более высокие, у которых данная величина может составлять и 800 мм. Ширина секции чугунного радиатора, как правило, имеет от 35 до 60 мм. Что касается глубины, то она может быть 92 мм, 99 или 110 мм.

В обычных условиях мощность радиатора из чугуна на 1 кв. м. составляет 120 Ватт. Однако какие условия относятся к таковым? Стандартными считаются помещения высотой в 3 метра, в которых присутствует по одному окну (деревянному) и одной двери. Температура радиатора в данном случае составляет 70 градусов.

При увеличении высоты комнаты соответственно повышается и мощность. Если же в помещении установлены окна ПВХ, тогда из количества мощности необходимо вычесть 15%. При температуре теплоносителя, отличной от 70 градусов, необходимо либо прибавлять, либо отнимать по 15% мощности.

Обзор популярных моделей и их стоимость

Сейчас есть много производителей отопительного оборудования. Это зарубежные и отечественные компании, десятилетиями работающие на рынке. Каждая фирма предлагает свои уникальные модели, которые различаются техническими и визуальными характеристиками. Купить чугунные батареи отопления в Москве можно по демократической цене , поэтому рассмотрим самых известных производителей.

STI НОВА-500

STI Нова 500 является современной моделью чугунных радиаторов. Изделие характеризуется настенным размещением с боковым подключением. Благодаря компактным размерам и привлекательному дизайну, пользуется популярностью среди многих покупателей. Данное отопительное оборудование актуально для высотных зданий — оно с легкостью выдержит высокое давление. Проходные отверстия имеют малый диаметр, гидравлическое сопротивление тоже мало, поэтому радиатор хорош для систем с естественной циркуляцией.

Поверхность таких батарей имеет термостойкое полимерное покрытие, что позволит сохранить изначальный цвет. Модель пользуется широкой популярностью, так как продается недорого.

Стоимость чугунных батарей от компании STI — от 2 600 рублей.

Цена на чугунный радиатор отопления STI НОВА-500

чугунные радиаторы отопления STI НОВА-500

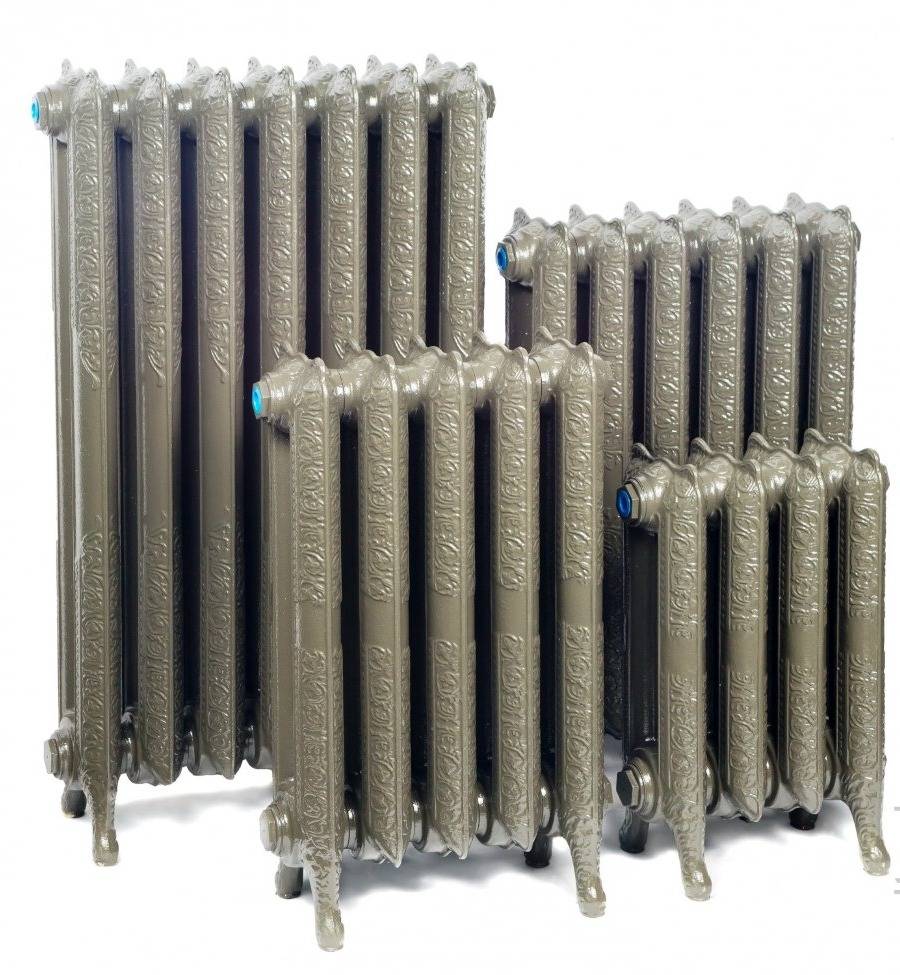

Alpine Air History 600

С помощью этой модели можно отапливать любые помещения, начиная с квартир и офисов и заканчивая хозяйственными и складскими объектами. И чем больше секций предполагает отопительное устройство, тем большая площадь отопления.

Завод-изготовитель в ходе окраски задействует двойное покрытие в виде специальной грунтовки и высококачественного лака. В результате поверхность дольше сохраняет свой первозданный вид и не требует подкраски. Из-за большой толщины материала практически не слышно, как циркулирует вода в системе.

Цена — 1 секция дизайнерского радиатора обойдется в 5 200 рублей.

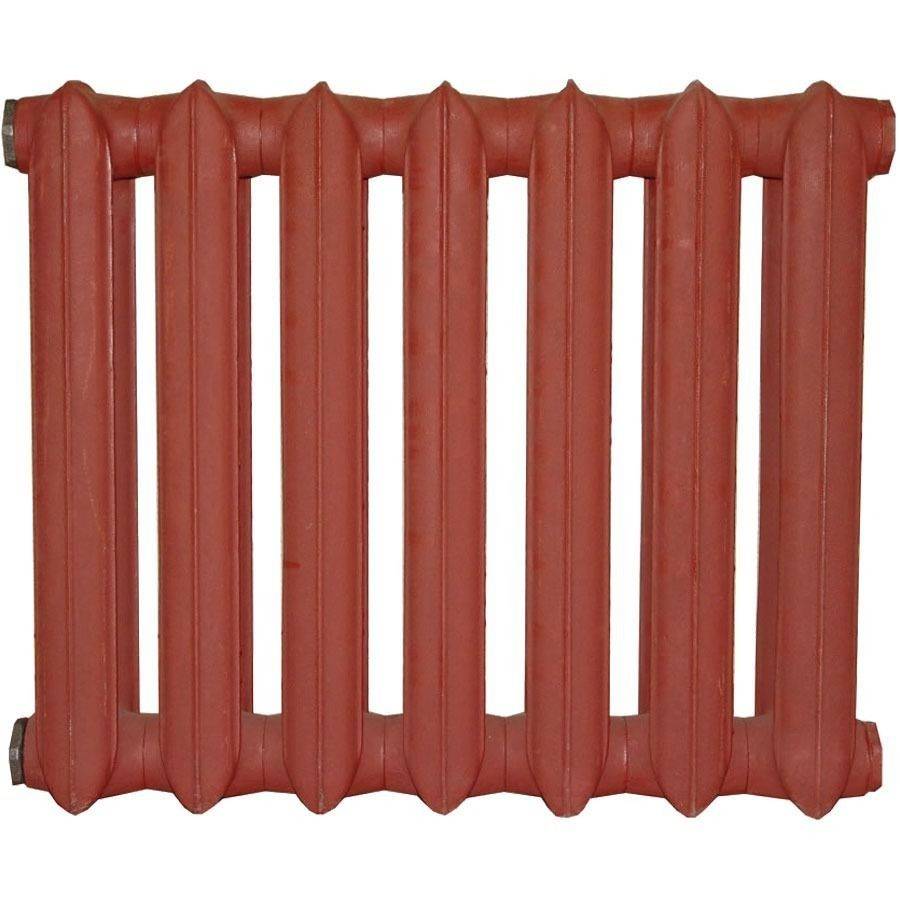

МЗОО МС-140М

Радиаторами этой компании из России отапливаются гражданские и промышленные здания различной этажности. Сами секции изготавливаются из серого чугуна с пластинчатым графитом, а ниппели — из ковкого чугуна. Выпускаемые приборы бывают с 4 или 7 секциями. Благодаря высоким техническим характеристикам изделие ничем не уступает популярным европейским моделям. Радиатор с легкостью приспосабливается под любой интерьер.

В ходе производства, когда изделие отливается, на поверхности чугуна образуется кремниевая пленка, что делает устройство нетребовательным к качеству теплоносителя. Благодаря увеличенному сечению каналов в радиаторе практически не образуются засоры.

Устройство подвешивают на стену при помощи простых кронштейнов или устанавливают на пол на специальные подставки. Если выйдет из строя какая-либо секция, меняется только поврежденный элемент.

Цена — модель с 4 секциями обойдется покупателю в 2 050 рублей.

Цена на чугунные радиаторы МЗОО МС-140М

чугунные радиаторы отопления МЗОО МС-140М

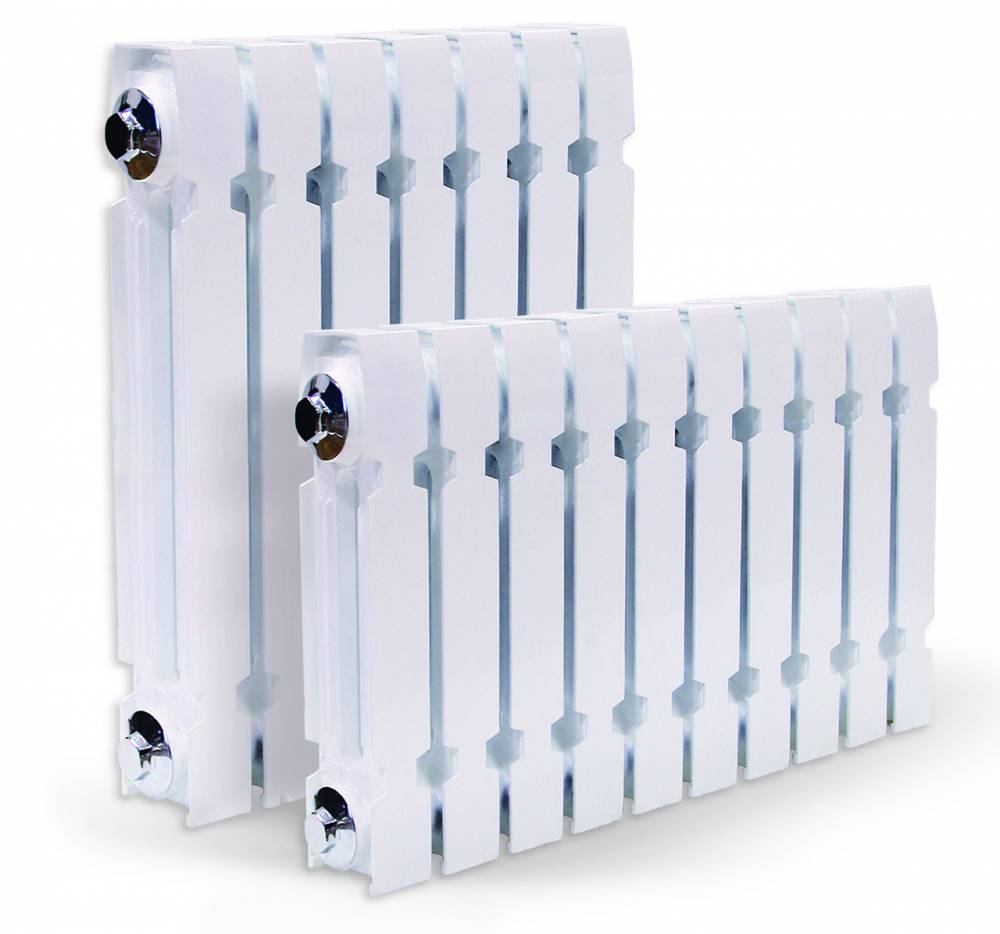

Konner Модерн 500

Отличительная особенность этой модели в том, что ее наружная часть абсолютно плоская, что позволяет радиатору плотнее прилегать к стене. Его с легкостью можно спрятать за шторами или мебелью. Благодаря уникальному дизайну устройство подчеркивает интерьер, в особенности, таких стилей, как «классика» и «минимализм».

Увеличенные проходные отверстия позволяют использовать батареи для систем с естественной и принудительной циркуляцией. Чугунным изделиям не страшно высокое давление, поэтому их можно устанавливать в домах повышенной этажности. В ходе производства радиатор покрывают особой суперстойкой эмалью белого цвета.

Цена — 4 секции обойдутся в 3 230 рублей.

Цена на чугунные радиаторы отопления Konner Модерн 500

чугунные радиаторы отопления Konner Модерн 500

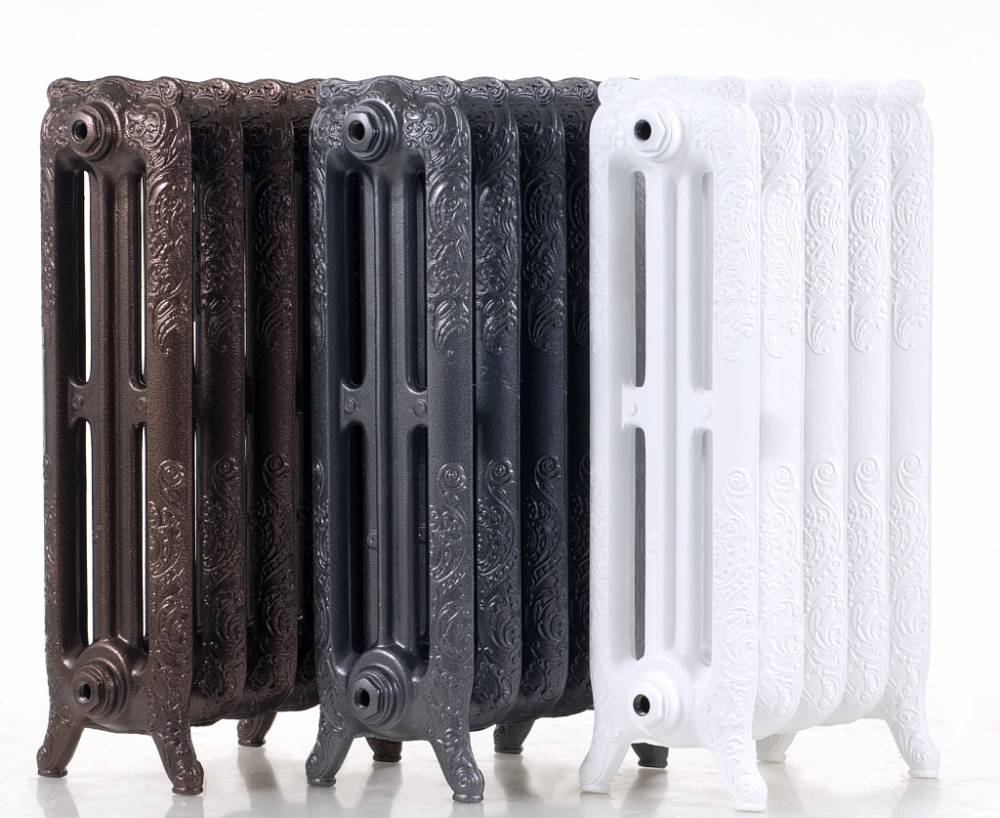

GuRaTec Apollo 765

Украшение этих радиаторов немецкой компании — чугунное литье, представляющее собой оригинальный растительный орнамент. Доступно 13 различных цветов и оттенков. Изделия выпускаются в белых, серых и черных тонах, матовые или глянцевые.

Также есть модели:

  • золотого;
  • серебряного цвета;
  • с эффектом состаренной бронзы;
  • даже с перламутром.

Выпускаются различной высоты, что позволяет использовать модели в помещениях с низким подоконником. Если необходимо отапливать большую обогреваемую площадь, количество секций можно увеличить до 15. Данная серия радиаторов является полнопроходной — благодаря 4 боковым отверстиям батарея подсоединяется к системе различными способами.

Опрессовочное и рабочее давление

Рассматривая технические характеристики чугунных радиаторов отопления, давление является одним из самых значимых показателей. Оно бывает двух типов:

  • Опрессовочное или максимальное
  • Рабочее

Первое значение показывает, какую максимальную нагрузку способны выдерживать устройства, например, во время непредвиденного гидроудара. Осуществляя проверку отопительной системы, внутри магистралей создается нагрузка, приближенная к опрессовочной. У современных моделей это показатель равняется 12-18 атмосфер.

Рабочее давление – это нагрузка, которую оказывает теплоноситель в процессе своей постоянной циркуляции по системе отопления. Для большинства моделей этот показатель меняется в интервале 6-10 атмосфер. За штатную нагрузку принимают давление в 9 атмосфер.

Разборка и разборка чугунной батареи

Откручиваются торцевые заглушки, а затем и ниппели между секциями. Зачастую футорки и секции сильно прикипают, приходится прикладывать силу, чтобы прикипевшая футорка провернулась. Когда радиатор предстанет в виде простых чугунных деталей, каждая из них очищается от ржавых налетов любым доступным механическим способом. Чугун не боится царапин, поэтому можно скалывать или отбивать неподдающиеся прикипевшие куски отвердевшей грязи.

Когда радиатор временно демонтирован из состава отопительной системы, необходимо использовать эту ситуацию, чтобы доукомплектовать батарею дополнительными секциями. Расчет чугунных батарей отопления для определения оптимального количества секций несложен. Используем необходимое значение 100 Вт для обогрева 1 кв. метра жилья и указанную в паспорте чугунной «гармошки» минимальную теплоотдачу секции 125 Вт.

Для большой комнаты площадью 24 кв. метра понадобится не менее:

24 х 100 = 2400 Вт тепловой энергии.

Ее можно получить от:

2400 / 125 = 19,2 штук секций. Округляем с запасом в большую сторону. Значит, необходимо не менее 20 секций, что равнозначно двум десятисекционным чугунным батареям.

После определения необходимого количества секций, остается определиться с тем, как нарастить батареи в соответствии с размерами окон и их расположением. Радиаторы унифицированы под любой вариант разводки труб к стояку, имея в конструкции по две торцевые точки для подключения. В очищенные от ржавчины и грязи резьбовые входы вкручиваются ниппеля с прокладками из паронита или резины и поджимаются для подсоединения следующей секцией.

Промывка батарей, проводимая раз в два-три года таким несложным способом, поможет продлевать срок эксплуатации чугунных батарей, которые, как уже говорилось выше, при элементарном техническом обслуживании способны отработать более полувека.

  • Виды и классификация экранов для батарей отопления
  • Модификации батарей отопления
  • Как выбрать алюминиевые батареи, и какие факторы на это влияют?
  • Краткий обзор металлических батарей отопления

Подготовка к монтажу

На стадии подготовки чугунных радиаторов к монтажу в систему отопления выполняются следующие задачи:

  • подбор подходящей батареи, ее приобретение;
  • покупка дополнительных элементов (кран Маевского, крепежные кронштейны, сгоны, краска, герметик, пакля);
  • подготовка рабочих инструментов для монтажа батарей.

Отопительные радиаторы, изготовленные из чугуна, могут вынести давление во время работы до 9 атмосфер, а перед их поступлением на продажу они проходят индивидуальное гидравлическое тестирование.

На протяжении одной минуты такая чугунная батарея выдерживает давление 15 атмосфер, но, учитывая хрупкость изделий из чугуна, следует крайне аккуратно их перевозить. Иногда даже возможны варианты разбора на секции перед транспортировкой.

По окончании тестовых испытаний, изделие окрашивают и высушивают. К лакокрасочной продукции предъявляются основные условия, отвечающие следующим техническим характеристикам:

Окрашивание чугунных радиаторов

  • устойчивость к влиянию коррозийных процессов;
  • устойчивость к воздействию высоких температур. В то же время температура для радиатора по стандартам не должна превышать 80 градусов;
  • краска не должна менять цвет во время эксплуатации батареи.

Для окраски чугунных радиаторов наиболее всего подходит эмалевая лакокрасочная продукция. Такие краски батареи не содержат вредных составляющих, способных испаряться во время окрашивания или высушивания. Также вполне подходит лакокрасочная продукция на основе акрила. Ее достоинствами выступает способность выдерживать высокие температуры и способность не нарушать структуры покрытия, то есть не трескаться.

Чтобы не пропускать холод с улицы, монтаж чугунных радиаторов следует производить под оконным проемом.

Благодаря этому создается тепловой занавес. По стандартам батарее положено занимать расстояние, не превышающее 70% от оконного проема.

Для наиболее эффективной циркуляции тепла следует соблюдать нижеуказанные требования:

  • расположение изделия от верхней ее части до подоконника и от пола до нижней ее части должно быть равным примерно 5-10 см, а от стены нужно оставлять промежуток 2-5 см;
  • ребра батареи следует располагать исключительно вертикально;
  • центр прибора должен совпадать с центром оконного проема, максимально возможное отклонение не должно превышать 2 см;
  • подключать радиатор необходимо лишь после его установки;
  • в пределах одного помещения, все батареи следует устанавливать на одном уровне.

Выбор места под оконным проемом

Подготовительные работы

Перед тем, как приступить к процессу установки батарей, важно подготовить необходимые инструменты и подключаемое оборудование. В зависимости от системы разводки отопления в помещении подбираются детали совместимые с ней

Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке. Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями.

Сборка конструкции

В первую очередь определяется количество секций, которые необходимы для отопления того или иного помещения. Секции рассчитываются индивидуально в зависимости от площади комнаты и размеров окон. Для группировки секций понадобятся несколько радиаторных ключей. Части радиатора надежно крепятся в станке либо любом другом устройстве, препятствующем провороту секций во время поворота ниппеля.

Особенность! Ниппели нужно смазать олифой и на них следует одеть прокладки.

Ключи вращают в противоположном направлении от хода резьбы при этом ниппеля ввинчивают на 1-2 оборота. После того, как радиатор был собран, его проверяют на герметичность, а также производят гидравлические испытания. Обычно для проверки используют гидравлический стенд и манометр. Радиатор не должен терять давление. В случае, когда это все же происходит, следует подтянуть ниппеля и проверить секции на наличие брака.

Правила окрашивания

Для наилучшего сохранения батарей следует проводить покраску в два этапа

После окрашивания важно высушить радиаторы полностью

Правильная сушка предотвратит растрескивание краски и изменение ее цвета в процессе эксплуатации системы отопления.

К краскам, которые используются при окрашивании радиаторов, выдвигается ряд требований:

Самыми популярными составами для покраски батарей являются алкидные и акриловые краски. Алкидные эмали отличаются экологичностью и небольшой стоимостью. Акриловые составы наиболее долговечны и не покрываются пятнами.

Как определить место установки?

Радиаторы устанавливаются вертикально на расстоянии 3-5 см от стены. Дистанция от чугунной батареи до пола должно быть не менее 6 см, а от низа подоконника до радиатора 5-10 см для наилучшей вентиляции и нагрева воздуха. Трубы отопительной системы могут находиться под небольшим уклоном в направлении движения жидкости для предотвращения завоздушивания системы.

Фото 1. Схемы правильной и неправильной установки радиатора: слишком маленькое расстояние от батареи до подоконника уменьшает теплоотдачу.

Также важно избегать перекосов чугунных радиаторов для обеспечения наилучшей циркуляции теплоносителя в батарее. Центр отопительных приборов должен совпадать с серединной оконного проема с точностью до 2 сантиметров

READ Как установить подогрев двигателя на ваз 2115 инжектор видео

Источник

Преимущества чугунных радиаторов

Преимущества чугунных радиаторов

Они не нуждаются в глубоко очищенной воде

Горячая вода, поступающая в батареи жилых домов, не отличается высоким качеством. Она обладает высоким содержанием щелочей. А проходя через трубопровод, она смывает со стенок труб ещё и частицы песка. В итоге по батареям течёт химическиагрессивная жидкость с большим содержанием механических примесей. Твёрдые частицы в ней, словно наждак, начинают протирать стенки батареи, изготовленной, например, из стали. Но для чугуна это не проблема. Его стенки защищены тонкий слоев натуральной защиты, поэтому химические элементы не производят на него никакого воздействия. Даже когда отопительный сезон подойдёт к концу и батареи обезвожат, его стенки не покроются ржавчиной изнутри. К тому же, стенки батарей из чугуна намного толще.

Способность выдерживать максимальное давление

Давление работы чугунных радиаторов больше, чем у любых других (более 0,9 Мпа). У разных производителей можно найти модели с необходимым рабочим давлением. Они не восприимчивы к гидравлическим ударам жидкости.

Высокая продолжительность службы

Известно, что в некоторых домах Санкт-Петербурга можно найти ещё батареи из чугуна отлитые более ста лет назад! И это не удивительно. Если правильно обслуживать чугунные радиаторы (а именно, вовремя менять прокладки, проводить промывки), то они с лёгкостью прослужат вам 50 лет, а то и больше.

Демократичная стоимость

В сравнении с новыми разработками в области радиаторов, чугунные во много раз дешевле. Тем более, когда речь идёт о замене всей системы отопления в помещении, экономия средств в таком случае окажется довольно весомой.

Чугунные батареи отопления – достоинства

  • Чугунные батареи отопления практически не подвержены коррозии. Как следствие их не нужно покрывать защитным слоем изнутри, что уменьшает их цену;
  • Прогрев чугуна, позволяет передавать большую часть тепла, не через конвекцию, а через тепловое излучение, что улучшает климат в помещении;
  • Чугунные батареи держат достаточно высокое давление теплоносителя, до 9 Атм при работе и 15 Атм при испытании.
  • Однако чугунные батареи имеют малое сопротивление гидроударам, и поэтому предпочтительно их применение в системах отопления с естественной циркуляцией.

На, как и любой радиатор, чугунные батареи имеют ряд специфических недостатков.

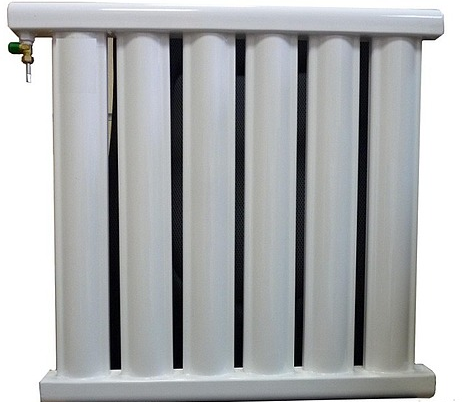

Какие бывают чугунные радиаторы

Чугунные радиаторы отопления, подобно конструктору, собираются из отдельных секций, вылитых из серого чугуна в производственных условиях. Углубления для протекания теплоносителя могут быть круглыми или эллипсовидными. Для соединения отдельных секций используются ниппели, что предусматривает дополнительную герметизацию стыков с помощью термостойких прокладок из резины или паронита.

По числу каналов одной секции чугунные радиаторы могут быть:

  1. Одноканальными.
  2. Двухканальными.

Ширина батарей может разниться, в зависимости от числа секций. То же самое касается и высоты. Выбирая подходящую ширину отопительного секционного чугунного радиатора, ориентируются на объем обогреваемого помещения, число оконных проемов, толщину наружных стен. Уровень тепловой мощности батареи напрямую зависит от числа ее секций. Высота изделий может быть от 35 до 150 см. Также есть такой параметр, как глубина радиатора: она помогает определить, впишется ли обогреватель в обстановку помещения, или нет.

Выводы и полезное видео по теме

Представленные видеоматериалы по чугунным радиаторам помогут при выборе конкретной модели и дополнительно разъяснят их технические характеристики.

Обзор чугунного радиатора:

Сравнение тепловых характеристик радиаторов из различных материалов:

Выбор радиаторов отопления, в том числе чугунных, должен производиться с обязательным учетом их технических характеристик. Это позволит избежать разрыва отопительного контура при максимальных нагрузках и обеспечит достаточным теплом обогреваемые помещения.

Пожалуйста, пишите комментарии, делитесь опытом использования чугунных радиаторов, задавайте вопросы в находящемся ниже блоке. Мы всегда готовы разъяснить непонятные моменты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
