Что представляет собой пакетный выключатель?
Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.
Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.
Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов
Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.
Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.
С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя
В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.
Конструктивные особенности
Конструкция пакетного выключателя
Устроены пакетники электрические очень просто. В их состав входят следующие узлы:
- корпус изделия;
- контактная механическая группа;
- механизм переключения;
- поворотная ручка.
При рассмотрении деталей переключателя следует учитывать его исполнение, согласно которому он может быть кулачковым или дисковым. Рабочие узлы первой из этих модификаций имеют неподвижные контакты, фиксируемые на квадратной изолированной от корпуса подложке. Подвижный узел контактной группы выполнен в виде ножей, вдвигаемых и выдвигаемых при коммутации посредством рукояти, управляемой вручную.
Разнообразие пакетных выключателей
Корпус электропакетника автомата выполнен в виде сборной конструкции, состоящей из электроизоляционных шайб, скрепленных между собой посредством шпилек особой формы. При введении ножей контактные клеммы входят в подпружиненные пазы переключающего механизма. При повороте рукояти на одну четверть оборота неподвижные и подвижные части выключателя замыкаются между собой. Их ход ограничивается специальным упором, имеющимся на крышке прибора.
Дисковый выключатель в отличие от рассмотренного кулачкового механизма работает по другому принципу. Он включается и выключается одним поворотом ручки управления строго на 90 градусов. Спецификой этого устройства является расположение управляющей рукояти, которая всегда находится в одном из двух положений (это в принципе отличает его от кулачковой разновидности).
Пакетные выключатели в распределительном щите в подъезде многоэтажного дома
Благодаря простоте механизма, а также сравнительному удобству коммутации пакетные переключатели и выключатели по-прежнему широко применяются в следующих сферах:
- в качестве коммутаторов ввода;
- для переключения управляющих цепочек;
- как чисто распределительные коммутационные устройства;
- в пусковых цепях электродвигателей различного назначения (в вентиляционных системах, например).
Устройство и принцип работы
Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):
- пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
- неподвижных контактов, расположенных по кругу;
- подвижных контактов в форме ножей;
- пакета искрогасительных шайб.
Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

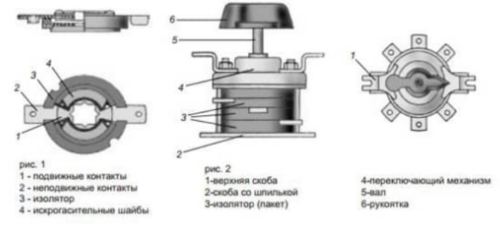

Рис. 1. Устройство пакетника
Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».
Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.
Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.
Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

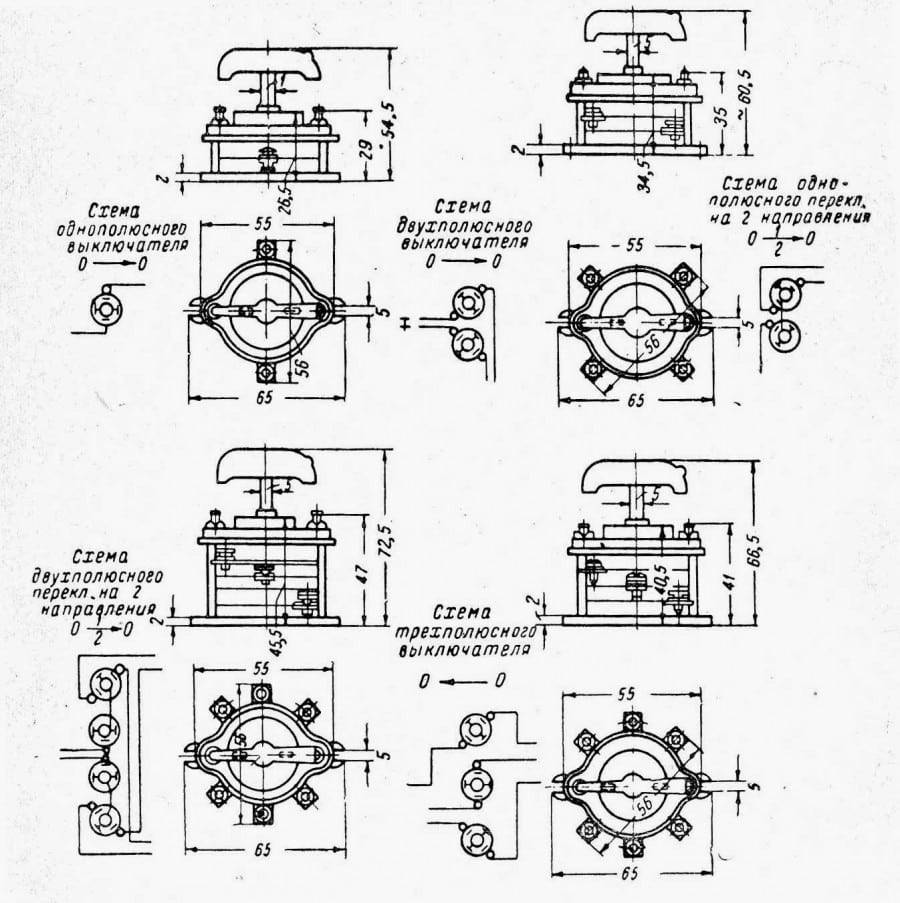

На рисунке 2 показаны схемы разных типов переключателей.
Рис. 2. Схемы распространённых пакетников
Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.
Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.
Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.
Рис. 3. Внешний вид герметизированного пакетника
Принцип работы
Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.
Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.
Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах, достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.
Классификация и маркировка пакетных выключателей и переключателей
«Пакетники» выпускаются в довольно большом разнообразии моделей. Об их характеристиках можно судить по нанесенной маркировке.
Принята такая схема маркировки моделей:
ХХ Х – ХХХ ХХ ХХ ХХХХ ХХХХ
ХХ — тип прибора. Возможны два варианта:
ПВ — пакетный выключатель;
ПП — пакетный переключатель.
Х — количество полюсов (то есть коммутирующих пакетов). Указывается цифрой, обычно от 1 до 4.
ХХХ — номинальный ток, например, 25А. как мы помним, для трехфазной сети этот показатель должен уменьшаться на одну ступень.
ХХ — актуально только для переключателей – это количество направлений при коммутации электрических цепей. Возможные значения – от Н2 до Н4. Обозначение Р говорит о предназначении переключателя для реверсивного запуска электродвигателя.
ХХ — обозначение климатического исполнения прибора и категория его допустимого размещения, в соответствии с ГОСТ 15150.
ХХХХ — обозначение степени защищённости корпуса и материала его изготовления:
Отсутствие символов – защиты не предусмотрено, IP00;
кар. 30 — карболитовый корпус, степень защиты IP30;
пл. 56 — корпус из ударопрочного негорючего пластика, степень защиты IP56;
сил. 56 — силуминовый корпус, степень защиты IP56.
ХХХХ — условное обозначение способа крепления пакетного выключателя (переключателя).
исп. 1 – исполнение 1, крепление передней скобой за панелью толщиной до 4 мм;
исп. 2 – исполнение 2, крепление передней скобой за панелью толщиной до 25 мм;
исп. 3 – исполнение 3, крепление задней скобой внутри распределительного шкафа (чаще всего как раз и встречается в подъездных шкафах);
отсутствие символов – исполнение 4, характерное для приборов, обладающих степенью защиты IP30 или IP56. Крепление осуществляется через предусмотренные монтажные отверстия в нижней части корпуса.
Пакетные выключатели с равным количеством полюсов и одинаковым токовым номиналом, но в различном исполнении
Для примера на иллюстрации показано несколько одинаковы по количество полюсов и по номинальному току нагрузки пакетных выключателей в различном исполнении.
- «а» и «б» — выключатели, не имеющие защиты (IP00). Разница между ними – в исполнении: «а» — исполнение 1 с креплением передней скобой, «б» — исполнение 3 с креплением задней скобой.
- «в» — выключатель в карболитовом корпусе, степень защиты IP30, только от попадания твердых предметов, то есть со спрятанными под изолированным корпусом клеммами.
- «в» и «г» — выключатели соответственно в ударопрочном пластиковом и в силуминовом корпусах. Степень защиты IP56, то есть практически полная, в том числе от самой мелкой пыли и от прямого попадания воды. Предусмотрены сальниковые проходы для герметизации подходящей к выключателю проводки.
Все выключатели, имеющие ту или иную степень защиты, имеют исполнение 4, то есть их крепление осуществляется через предусмотренный проушины с монтажными отверстиями.
Чтобы закончить с маркировкой, дадим еще одну таблицу. Это – условные обозначения различных пакетных выключателей и переключателей на электрических схемах.
Обозначение пакетных выключателей и переключателей на электротехнических схемах и принципы коммутации их контактов
Как уже, наверное, становится понятно, в руках настоящего мастера пакетный переключатель становится своеобразным «конструктором». Можно создать различные схемы коммутации электрических цепей.
Выбираем отключающую способность
Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.
Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.
Отключающая способность автоматических защитных выключателей
Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.
Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.
Полезное видео
Пакетный выключатель: что это такое и для чего нужен
Пакетные выключатели используют для коммутации электрических цепей. При этом они могут использоваться как в цепях постоянного, так и переменного тока, напряжением в 220, 380 В. Однако люди часто путают и по старинке называют «пакетниками» автоматические выключатели, что в корне не верно. Поэтому давайте разбираться что такое и для чего нужны пакетные выключатели, а также чем они отличаются от автоматических выключателей?
Определение
Пакетным выключателем называют коммутационный прибор для включения и выключения электрических цепей, собственно для тех же целей, что и рубильники. Такое название он получил из-за того, что состоит из однотипных элементов (пакетов), собранных на одной оси и закрепленных шпильками. Таким образом на производстве из одинаковых деталей можно собрать коммутационный аппарат с любым количеством полюсов (контактных групп).
Для них характерно поворотное движение устройство рукояти управления и контактов, а не перемещающееся вдоль вертикальной или горизонтальной оси, как в тумблерах, рубильниках и автоматах.
Управление пакетным выключателем осуществляется вручную, то есть он не отключает цепь в случае перегрузки, как это делают автоматические выключатели.
Пакетники бывают разной конструкции и рассчитаны на коммутацию токов различной величины, как вполне бытовые 16А, так и мощные на 200А. При этом срок службы ограничен конструктивными особенностями устройства, так количество циклов включения лежит в пределах 5000-15000 раз.
Устройство
Пакетный выключатель состоит из набора изоляционных пластин и контактных групп, закрепленных на одной оси. Рукоять устанавливается на верхнем конце этой оси и жестко фиксируется в одном из положений. У выключателя обычно два положения («вкл» и «выкл»).
Конструктивно почти аналогичное устройство — это пакетные ПЕРЕКЛЮЧАТЕЛИ, как понятно из названия они нужны для переключения цепей. Обычно у них много контактных групп (пакетов), количество может быть от нескольких до 10-12 штук. На рисунке ниже вы видите пакетные выключатели и переключатели с разным числом пакетов и общее устройство современных изделий.
У пакетных переключателей может быть больше положений, чем просто «включено» и «выключено», причем в каждом из положений либо поочередно замыкаются контакты, либо замыкаются в какой-либо последовательности или группами для реализации определенных схем переключений. Пример изображен на рисунке ниже.
При этом в маркировке конкретного прибора указывается его тип (ПВ – выключатель, ПП – переключатель), исполнение, способ монтажа, схема переключения и прочее. Пример расшифровки маркировки изделий отечественного производства (КЭАЗ) приведен ниже.
Сфера применения
Пакетные выключатели активно использовались в электрощитах квартир для отключения или включения напряжения в квартире. И до сих пор в старом жилом фонде нередко они встречаются. Вариант схемы подключения вы видите ниже.
Однако, в настоящее время вместо них на вводе используются автоматические выключатели или выключатели нагрузки (аналог рубильников).
Также могут выступать в роли выключателей отдельных цепей больших электроустановок, например, для коммутации питания цепей релейной защиты и прочего. Но в настоящее время сложно аргументировать использование пакетных выключателей в качестве вводных коммутационных приборов в электрощитах.
В то время как кулачковые пакетные переключатели активно использовались и будут использоваться, чаще не в бытовых электроустановках, а на производстве. С их помощью удобно делать схемы переключения цепей, способов управления чем-либо (местное, дистанционное), осуществления реверсирования двигателя и переключения его обмоток (разные скорости или звезда-треугольник при пуске и т.д.) и ряд других сложных задач.
На рисунке выше приведен пример использования пакетного переключателя для реверсирования трёхфазного асинхронного двигателя — контакты в 1 и 2 положении переключаются так, что изменяется порядок чередования фаз, в положении 0 — все разомкнуты.
Типы и характеристики
Главным отличием пакетика от дифавтомата следует назвать отсутствие возможности отключения первого от местной питающей сети. От значительных перепадов напряжения устройство выходит из строя.

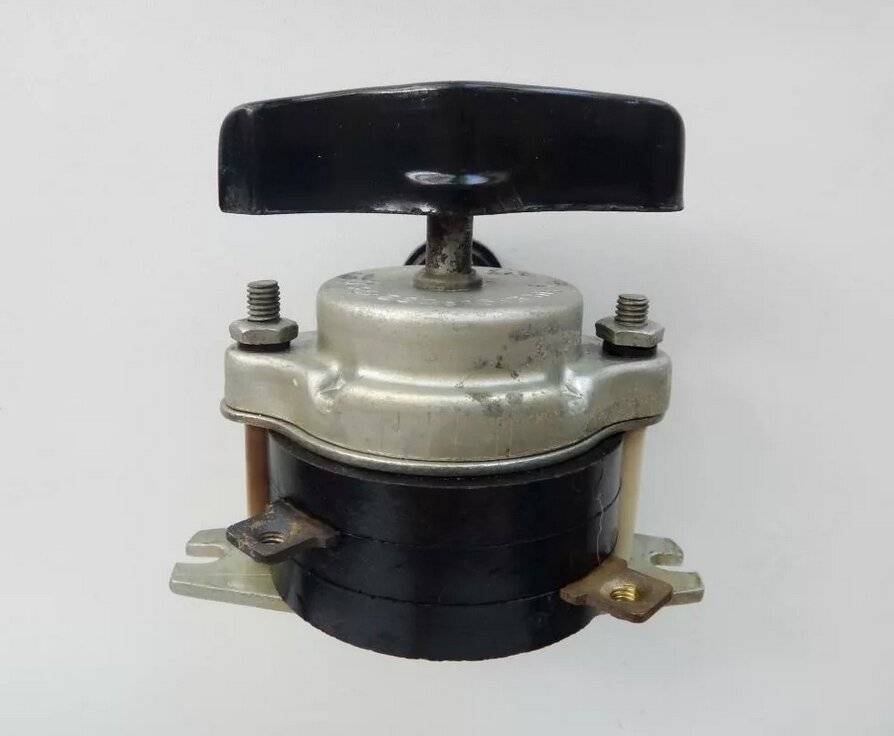

Выключатель пакетный марки ПВ 2 16 обладает относительно небольшими размерами
Раньше пакетниками оснащались все квартиры и индивидуальные дома, так как альтернативы им попросту не существовало, равно как и разработанных методик, при помощи которых выполнялось бы контролирование поступающей в жилище электроэнергии. В наши дни приборы все чаще вытесняются двух- или трехполюсными автоматами.
Пакетные выключатели производятся в нескольких исполнениях:
- открытом;
- закрытом;
- герметичном.
Устройства открытого типа ничем не защищены, так как подлежат установке в предварительно организованных местах — металлических ящиках и щитках, иных точках расположения, в которых требуется их монтаж. Такие приборы весьма чувствительны к уровню влажности и пыли, их контакты повреждаются от воздействия твердых частиц.
Закрытые переключатели приспособлены к эксплуатации в электросистемах с малым напряжением — не выше 440 В, максимум — 660 В. Также выпускаются специальные модели, способные контролировать нагрузку в системах большей мощности. По аналогии с автовыключателями мощные пакетники для ручного отключения подачи электроэнергии также оснащаются рычагом. Такой ручник позволяет переключить между собой контакты и соединить (разъединить) клеммы.
Защищенные пакетники помещаются в специальную оболочку, служащую также и корпусом устройств. Приборы могут монтироваться вне щитовых ящиков, так как их контакты предохраняются от проникновения грязи и пыли.
Также можно встретить пакетники во взрывозащищенном либо герметичном исполнении. Корпус устройств изготавливается из пластика и алюминия, что обеспечивает долговечную и надежную защиту от воздействия пыли и влаги.
В отличие от приборов в обычном исполнении, герметичные модели могут монтироваться даже снаружи зданий.
Пакетный выключатель в пластиковом корпусе марки ВПКМ 3-40 в герметичном исполнении
Чем отличается, преимущества и недостатки
Первое, что надо сказать о пакетнике — это ручное устройство, без автоматического срабатывания (отщелкивания с расцеплением контактов при перегрузках, КЗ). Для вкл./выкл. цепи надо вручную поворачивать его рукоять с тугим ходом.
Надо сказать, что конструкция до сих пор остается функциональной, но для жилья она во многом утратила актуальность. С другой стороны, в электроустановках (промышленность, производство, энергетика, станции), где по специфике затребован ручной принцип активации/деактивации оборудования, использование пакетников распространено, является стандартом. В новом жилье такие рубильники не ставят уже давно, вместо них — АВ. Замену, как правило, всегда делают, если проводят ремонт электрокоммуникаций, обновление проводки, щитка.
Отличия пакетника от автоматического выключателя (АВ)
Пакетники заменяют именно автоматическими выключателями. Альтернативы автоматам, как правило, нет. АВ намного современнее с автономным реагированием на перегрузки, а также ими можно управлять вручную: двигать переключатель, смыкая/размыкая цепь, когда нужно, то есть устройство намного универсальнее.
| Характеристика | Выключатели | |
|---|---|---|
| Пакетный | Автоматический | |
| Функции | Только коммутация. | Коммутация и защита от перегрузок и токов КЗ. |
| Конструкция | Полностью механическая конструкция разъединения/смыкания контактов цепи, требующая только ручного управления. Проще говоря, принцип работы изделия как у обычных бытовых выключателей освещения. | В составе есть два расцепителя:
|
| Управление | Все управление только ручное. | Включение только ручное, и это логично, так как пользователь должен иметь возможность сам активировать источник опасности — сеть. Отключение — и ручное, и автоматическое. |
| Монтаж | К корпусу щитка или к рейке, но обычно только винтами. | На DIN планку защелкиванием, а также есть вспомогательные аксессуары для винтовой и иной фиксации. |
| Возможность других схем (вариантов) переключения | Есть, возможны вариации между клеммами. | Нет, но этого и не требуется в условиях использования. |
Особенности отличий
Главная разница в том, что автомат обладает функцией защиты цепи от КЗ и перегрузок, отключается сам при опасности, а пакетник — это обычный механический выключатель, его принцип ничем не отличается от такового. Ручные рубильники обычно круглые, многогранные, с продольной ручкой, часто имеют ретро дизайн. АВ — это плоская серая пластмассовая коробочка с желтыми, красными, синими и пр. цветов маленькими рычажками (флажками) с ходом вверх/вниз. Старые образцы могут быть кнопочными. Такие коробы удобно размещать модульно — их можно просто и легко добавлять в ряд на DIN-рейку.
При пакетном выключателе, если, например, никого нет дома и некому повернуть рубильник, перегрузка будет действовать, пока окончательно не сгорит проводка, и это может стать причиной пожара всего здания. А при АВ произойдет автоматическое расцепление контактов, разъединение, обесточивание при малейших признаках некорректной работы сети. Максимум, что может произойти — немного перегреется проводка.
Автоматический выключатель защищает проводку от нагрева и плавления, возгорания, под него и сечение жил подбирают следующие ступени защиты в виде автоматики отключения — УЗО, АВДТ. Последние и АВ можно ставить и к пакетнику.
Преимущества и недостатки
Преимущества АВ очевидны — автоматичность, компактность, простота в установке, защита цепи. Минусы пакетника: нет перечисленного, а также рубильники ломаются при частых скачках напряжения, могут выгореть контакты. У АВ такого свойства нет, так как он просто разомкнет цепь, что исключит нагрев аппарата.
Недостатков у АВ по сравнению с пакетниками нет, кроме одного исключения, но оно обусловлено специфичностью среды использования. В электроустановках, на объектах производства и распределения электричества (станции, подстанции) иногда требуется именно ручной способ выкл./вкл. и возможность менять варианты контактов — тогда ручной рубильник незаменим.
Это интересно: Зачистка проводов от изоляции: лучшие способы удалении изоляции с проводов и кабелей
Типы и монтаж пакетников
Пакетники различаются по исполнению, каждое исполнение дает определенную степень защиты.
Это:
- Открытого типа (ПВЗ, ПВМ, ПВП) — незащищенные, предназначенные для работы в помещениях, при нормальных сухих условиях, на специально оборудованных щитках. Закрытые (обычно на замок) щитки и выполняют функцию защиты.
- Закрытого типа (ВПЗ) — оболочка-корпус позволяет монтировать пакетный переключатель вне щитового помещения. Контакты защищены от проникновения к ним пыли и грязи. Также и случайные прикосновения к металлическим частям под напряжением исключены.
- Герметичного типа (УХЛ) — влагонепроницаемый взрывобезопасный электропакетник. Такие можно устанавливать снаружи помещений, в частных домах, помещениях, подверженных воздействию влаги, пыли, брызг и т.д.
Монтаж пакетника не представляет никакой сложности
Необходимо помнить, что на пакетнике пара контактов, размыкающих одну электролинию, расположена на противоположных сторонах друг от друга.
Пакетный выключатель ставится в цепи питания перед электросчетчиком, важно правильно определиться с электроконтактами и подать на счетчик фазу и ноль. После счетчика на щитке устанавливаются автоматы, контролирующие подсети квартирной электросети
