Что такое мульти сплит-система: принцип работы + правила монтажа и подключения

Конструкция

Каждая составляющая сплит-системы имеет индивидуальные конструктивные элементы. Внешний блок содержит:

  • Компрессор — устройство, которое сжимает фреон и поддерживает его перемещение по холодильному контуру. Бывает спиральным или поршневым. Более надежными являются спиральные изделия, но они дороже своих поршневых «собратьев».
  • 4-ходовой клапан. Эта деталь монтируется в кондиционерах реверсивного типа. Задача устройства заключается в изменении направления перемещения фреона по системе, что приводит к изменению функции блоков. Внешний узел работает на обогрев, а внутренний — на охлаждение.
  • Управленческая плата — элемент, характерный для сплит-систем конверторного типа. В иных типах устройств электроника размещается на внутреннем блоке из-за риска повреждения по причине высокой влажности и температуры.
  • Конденсатор — узел, в котором охлаждается и конденсируется фреон. Воздух, который проходит через кондиционер, прогревается.
  • Вентилятор — устройство, обеспечивающее поток воздуха. В более дешевых моделях предусмотрена только одна скорость, из-за чего кондиционер может работать в небольшом температурном диапазоне. В более дорогих устройствах вентиляторы имеют 2-3 скорости, что значительно расширяет функционал сплит-системы.
  • Фильтр фреонового узла — устройство, которое ставится перед входом в компрессор и защищает его от посторонних элементов. Если монтаж осуществлялся с нарушением правил, никакой фильтр уже не выручит.
  • Быстросъемная крышка предназначена для закрытия клеммника и штуцерных соединений.

Внутренний блок имеет ряд элементов:

  • Передняя панель состоит из пластиковой решетки, через которую вовнутрь блока идет воздух. Панель можно демонтировать при необходимости обслуживания сплит-системы (к примеру, для очистки фильтров).
  • Испаритель — радиатор, предназначенный для прогрева фреона и его испарения. Благодаря этому устройству, температура проходящего воздуха снижается.
  • Фильтр грубой очистки — сетка из пластика, которая отсеивает крупную пыль и шерсть животных. Для полноценной работы системы очистка должна производиться раз в 14 дней.
  • Индикаторная панель — участок внутреннего блока, где смонтирована группа светодиодов, отражающих режим работы сплит-системы и сигнализирующие о наличии поломок.
  • Горизонтальные жалюзи — элемент, обеспечивающий корректировку направления воздушного потока. Особенность устройств заключается в наличии электрического привода, а также в возможности регулирования с пульта ДУ.
  • Фильтр тонкой очистки. Назначение этого узла заключается в удалении из поступающего в комнату воздуха мелкую пыль и запахи. Устройство бывает различных видов — угольным (устраняет неприятные ароматы), электростатический (удерживает пыль) и прочие. Даже при отсутствии такого фильтра кондиционер будет нормально работать.
  • Вентилятор — устройство для подачи воздуха в помещение, имеет 3-4 скорости.
  • Поддон для конденсата находится над испарителем и необходим для сбора воды, образовавшейся на внешней части испарителя. Далее накопившаяся вода выводится через дренажную трубку.
  • Жалюзи вертикального типа необходимы для регулирования направления потока воздуха по горизонтали. В обычных кондиционерах предусмотрена только ручная регулировка, а в более дорогих устройствах управление обеспечивается с помощью пульта.
  • Плата управления, как правило, находится справа внутреннего блока. Здесь же размещен электронный блок с центральным микропроцессором.
  • Штуцеры — специальные соединения, которые находятся сзади, в нижней части блока. К ним подключены трубки, объединяющие блоки снаружи и изнутри помещения.

ЧИТАЙТЕ ПО ТЕМЕ: Как делать профилактику кондиционера сплит системы.

Выбор места для установки системы

Изучая информацию о том, как самому правильно осуществить установку сплит системы в частном доме или квартире, первоначально нужно выбрать месторасположение ее частей.

Для этого необходимо учитывать направление распределения потока холодного/горячего воздуха в помещении, учитывая основные технические требования, указанные производителем оборудования в инструкции.

Самые распространенные варианты месторасположения внутреннего блока сплит системы – над кроватью/диваном. Наружный – обычно выносят на улицу и устанавливают на участок возле окна или на балконные плиты

Существуют определенные правила, которые обязательно должны учитываться при выборе точки размещения блоков:

  • расстояние между агрегатом и потолком должно составлять не меньше 15-20 см, хотя некоторые производители указывают в инструкции 20-30 см;
  • от боковой части до стены – не меньше 30 см;
  • до преграды, которая будет препятствовать потоку выходящего воздуха или его рассеивать – не меньше 150 см.

Для наружной части сплит системы, месторасположение выбирают исходя из несущих способностей стен. Возможен монтаж вблизи окна, на плитах, ограждающих лоджию, или на стене рядом с балконом.

Для тех, кто живет на нижних этажах, установка блока проводится над окном – как можно дальше от прохожих.

Исходя из технических требований к стене вентфасада, используемой в качестве площадки для фиксации наружного блока сплит системы – возможная нагрузочная способность должна быть в 2,5 раза больше массы установочного агрегата

Для многоэтажного дома, особенно если квартира находится на верхнем этаже, потребуется привлекать высотных специалистов или определить точку монтажа в предельной близости с окном, что обеспечит легкий доступ при монтаже.

Напоследок о монтаже

Как правило, монтажные работы выполняют мастера – холодильщики, располагающие специальным оборудованием – вакуумным насосом, манометрическим коллектором и перфоратором для бурения стен. Но маломощные модели — «семерки», «девятки» — можно смонтировать самостоятельно, взяв перечисленный инструмент в аренду.

Рекомендации по монтажу:

  1. Располагайте уличный модуль под окном для удобства обслуживания, внутренний ставьте поближе к наружной стене. Лучше уложиться в 3 метра.
  2. Приобретите медные трубки, соответствующие по диаметру сервисным портам, расположенным на боковой стенке корпуса.
  3. Чтобы при работе компрессора блок не вибрировал и не гудел, надежно закрепите его на стеновом кронштейне.
  4. Тщательно развальцовывайте медные трубки – от этого зависит герметичность системы и работоспособность «сплита».
  5. Не располагайте внешний агрегат на застекленной лоджии или балконе.

Также посоветуем внимательно прочитать заводскую инструкцию кондиционера и ознакомиться с нашим руководством по монтажу домашнего охладителя воздуха.

Watch this video on YouTube

Современная сплит-система: что это такое, общие характеристики, преимущества и недостатки

Как отмечено выше, оборудование этой категории является многофункциональным. В торговой сети предлагают сотни всевозможных модификаций с различным оснащением. Чтобы не запутаться начнем с простейших конструкций, общих определений.

Принцип работы сплит-системы

Основной рабочий режим

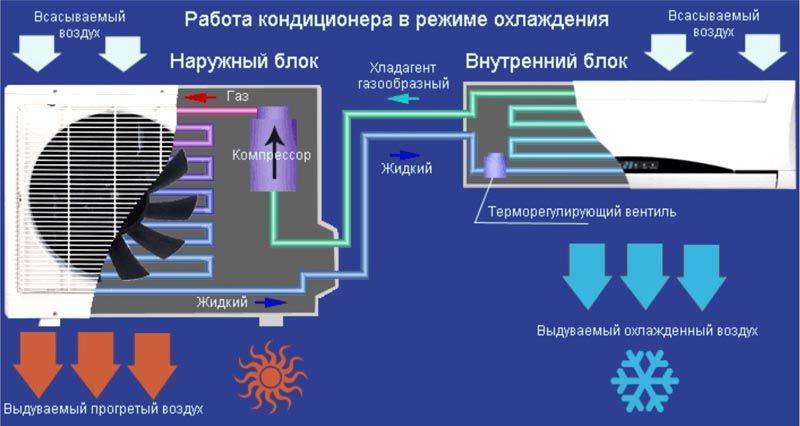

С помощью этого рисунка изучим основные узлы оборудования и его функциональность:

  • Нагретый комнатный воздух пропускают через радиатор (трубку с поперечными пластинами), который установлен во внутреннем блоке сплит-системы.
  • Он передает тепло хладагенту, который в газообразном состоянии поступает по транспортной магистрали во внешнюю часть. Здесь происходит охлаждение по аналогичной схеме.
  • При снижении температуры хладагент преобразуется в жидкость. Он поступает во внутренний блок, где снова накапливает тепло.
  • Давление в системе обеспечивает компрессор, который устанавливают во внешнем блоке.
  • Внутри установлен вентиль, открывающий и блокирующий проток для перемещения рабочей жидкости.

Отличия сплит-системы от обычного кондиционера

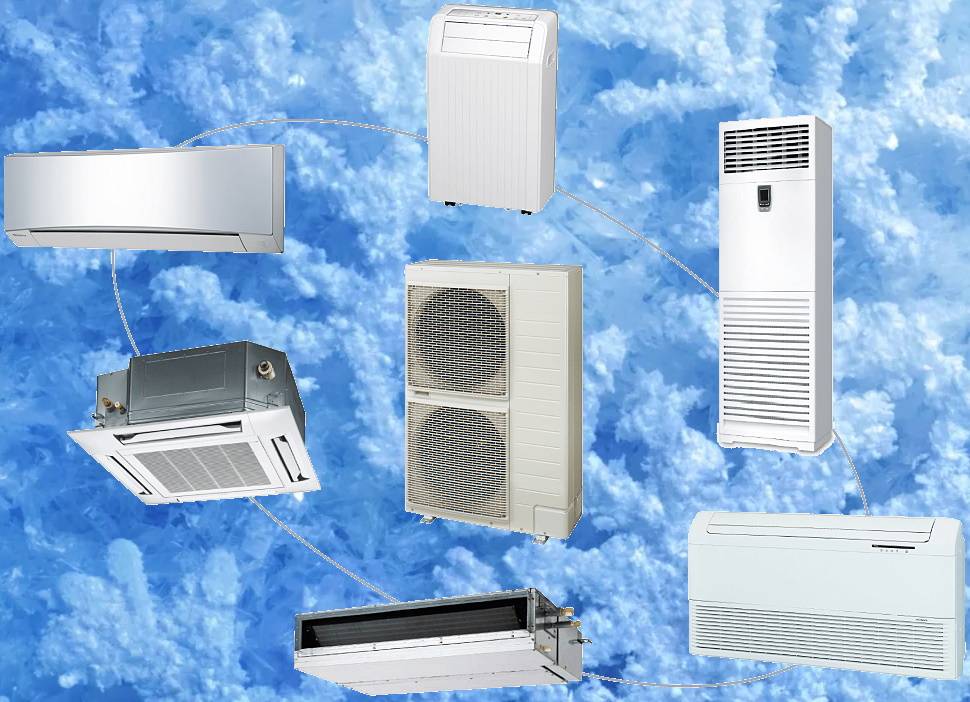

Основные конструкции мобильной климатической техники

На этом примере изображен типичный одноблочный кондиционер. Есть также модели, которые монтируют в оконном проеме. Их перемещение в процессе эксплуатации не предусмотрено. На рисунке видно, что все функциональные блоки установлены в одном корпусе. Для сбора конденсата установлен специальный поддон. Труба большого диаметра нужна для вывода нагретого воздуха на улицу.

Плюсы и минусы сплит-систем

Преимущества раздельных конструкций приведены в следующем перечне:

  • Установка компрессора вне помещений позволяет существенно снизить уровень шумов.
  • При размещении блока с конденсатором на улице повышается эффективность теплообмена.
  • Образующуюся влагу можно удалять из системы, сливая через патрубок на отмостку здания.
  • Внутренний блок не сложно сделать компактным. В некоторых модификациях сплит-систем его скрывают внутри строительных конструкций, объединяют с вентиляцией.

Надо подчеркнуть, что сплит-системы оснащают лучше по сравнению с моноблоками. В них устанавливают многоступенчатые фильтры. Для управления, настроек и получения оперативной информации в стандартную комплектацию добавляют пульты ДУ. Некоторые модели можно подключать к электронно-программным комплексам «умный дом».

Надо отметить недостатки, чтобы обзор был объективным:

  • Установка сплит-систем сопряжена со значительными трудностями. Помимо высотных работ понадобятся каналы в стенах для кабелей питания, трубок транспортных магистралей теплоносителя.
  • Предварительно придется получить разрешение муниципальных органов, если есть ограничения по изменению внешнего вида фасада здания.
  • В некоторых случаях надо согласовать действия с ближайшими соседями.
  • Стоимость сплит-системы в хорошем оснащении выше по сравнению с мобильным устройством.
  • Стационарное оборудование не получится без больших затрат переместить на иной объект, в другое помещение.

Монтаж сплит-систем выполняют с применением специальных инструментов

Монтаж настенного кондиционера

Установку настенной сплит системы производят так же, как монтаж всякого климатического оборудования.

То есть поэтапно она будет выглядеть следующим образом:

  • монтаж внешнего модуля;
  • предварительная подготовка для проведения магистралей: сверление отверстий в стенах, вывешивание кронштейнов для подвески блоков и др;
  • установка внутреннего модуля (блоков);
  • проведение коммуникаций и соединение внешнего и внутреннего блока (модулей);
  • вакуумирование системы и закачка хладагента в систему.

В сущности, основное затруднение может вызвать лишь пробивка в стене двух вентиляционных отверстий, а также разметка и установка навесных устройств для блоков, которые нужно выставлять строго по горизонтали.

К тому же монтаж настенных сплит систем требует соблюдения определенных условий:

1).Обеспечение воздушного промежутка около прибора в помещении на толщину прибора. При этом надо учитывать, чтобы под направлением предполагаемого воздушного потока не было препятствий в виде мебели, холодильников, видеотехники и др.

2).Тщательный расчет длины трубопровода для хладагента. Чтобы исключить вибрацию труб, размер их не должен превышать 6 метров.

3).Установка модулей строго по горизонтали. Если в сплит системе используется один внутренний блок, то крепить его желательно относительно внешнего модуля в зеркальном исполнении с разных сторон стены.

4).Сбор влаги. В дополнение необходимо установить лоток для отведения конденсата. Если этим пренебречь, то в самом модуле могут развиться споры, вредоносные бактерии, да и внешние стены будут подвержены постоянному действию влаги.

Установку сплит системы, как правило, доверяют мастерам из той же фирмы, в которой был куплено климатическое оборудование. Они не только грамотно разместят модули кондиционера, сделают безупречную разводку контура и заправку фреоном, но и дадут гарантию на один год для бесплатного обслуживания. А это немаловажный фактор для надежной и долгосрочной работы оборудования.

Разновидности и применяемость

В помещениях гостиниц, офисов и престижных апартаментах, монтируют оборудование класса VRV. Это категория промышленной климатической техники. Схема: один наружный блока плюс много устройств, смонтированных внутри здания. Оборудование VRV систем может иметь разный тип, мощность. Такое устройство сплит системы позволяет дифференцировать температурные условия помещений.

В административных и торговых центрах функционирует климатическое оборудование чиллер-фанкойл. Источником холода является чиллер, к нему подключают неограниченное число потребителей (фанкойлов). Режим в помещениях здания задает оператор. Для этого в системе есть диспетчерский пульт управления.

В залах спортивных, концертных, в кинотеатре, театре работают крышные кондиционеры. Это многофункциональное климатическое оборудование, оно функционирует в нескольких режимах: обогрев, вентиляция, охлаждение, поддержка температуры.

В многоквартирных и частных домах устанавливают обычные, функционирующие по типу Вкл/Выкл, сплит системы и новейшее оборудование инверторного типа. Обычные устройства (On/Off) расходуют больше электроэнергии. Они начинают работать, когда температура повышается/понижается выше/ниже установленного значения. Выключаются, когда воздух охлажден/нагрет.

Климатические системы с инвертором работают постоянно. Когда необходимо быстро достигнуть нужной температуры, мощность потребления возрастает, в остальное время оборудование потребляет минимальное количество электроэнергии, потому что поддерживает требуемую температуру в экономичном режиме. У них тихо работает компрессор и плавно изменяются температуры. Инверторная схема преобразовывает переменный ток в постоянный.

Промышленность выпускает бытовое мульти сплит оборудование, рассчитанное на несколько комнат. В схему входит агрегат, устанавливаемый вне здания, и несколько блоков для помещений. Такое оборудование позволяет поддерживать разную температуру в гостиной, спальне, детской. В таблице приведена общая классификация.

Группа оборудованияВид
промышленноемультизональная (VRF, VRV)
чиллер-фанкойл
rooftor (крышные кондиционеры)
прецизионные кондиционеры
бытовоенастенные
канальные
кассетные
напольно-потолочные
колонные
мульти сплит системыфиксированные
наборные

Принцип работы

В чем заключаются различия между привычными кондиционерами и нашими героями? И что такое инверторная сплит-система? Какой кондиционер оказывается лучше – инверторный или обычный? Нет ли риска переплатить? Эти и другие вопросы возникают в голове будущего обладателя климатической техники. А ответить на них можно, только разобрав отличия инверторного кондиционера от его обычного аналога.

Обычный кондиционер

Обычный прибор должен регулировать температуру в комнате, основываясь на показаниях термодатчика — последний выставляет пользователь. Суть заключается в том, что при превышении указанного показателя прибор просто выключается. Естественно, спустя какое-то время температура начинает расти, поэтому происходит повторное включение, во время которого обычный кондиционер начинает работать на полную мощность. Таким образом, техника работает всё заданное время.

Подобные включения-выключения имеют не самые лучшие последствия:

  • пиковая нагрузка на прибор в момент запуска;
  • скачок в электросети (повышение потребление энергии);
  • износ деталей механизма.

Получается, что неинверторный прибор работает циклично. А чтобы его двигатель разогнался, потребляются большие стартовые токи. После того как произошел старт, компрессор начинает прокачку 50% всего объема от фреона из зоны низкого давления в высокую. При этом максимально задействуются все системы.

Как же нормализуется давление после обязательного отключения компрессора? За это отвечает дроссельная система. Но в любой части системы остается риск кипения фреона (может происходить и в магистрали, и в ресивере, и в капиллярной трубке). А неиспользованный потенциальный холод выходит наружу, нерационально охлаждая воздух на улице. Конечно, компенсация есть, но она небольшая – одновременно холод вырабатывается и в помещение. В какой-то мере это уравнивает потери, когда компрессор включается снова.

Инверторная модель

У кондиционера с инвертором всё иначе, чем у обычных моделей. Здесь блок управления преобразует переменный ток в постоянный, а потом преобразует его обратно в переменный, но уже актуальной частоты.

Ответить на вопрос, что такое представляет собой инвертор в кондиционере, поможет знание физики. Получается, что инвертор нацелен на повышение и понижение обычной частоты сети. Это инверторное управление мощностью кондиционера и легло в основу названия прибора. Оно повлияло на изменение количества оборотов у двигателя компрессора, а, значит, и на его производительность.

Принцип работы инверторного кондиционера заключается в следующих действиях техники. В приборе стоит термостат, предусмотренный в качестве стандартного измерителя температуры, однако при достижении нужного уровня он не выключается, а просто убавляет мощность в работе (оставляя всего 5-10% от обычной).Температура в этом случае будет падать гораздо медленнее, но при прохождении допустимого порога опять запустится компрессор. Инверторный компрессор работает в диапазоне 1-1,5 градуса (по сравнению с обычными, у которых такие данные варьируются от 1 до 5°C). При этом не будет стопроцентной нагрузки на прибор.

Схема инверторного кондиционера включает в себя привычные наружный и внутренний блоки.

  1. В наружном располагаются такие элементы, как компрессор, за ним идет фильтр системы с фреоном, после соседствуют вентилятор для охлаждения фреона и конденсатор. Также стоит упомянуть плату управления и соединения.
  2. Теперь о внутреннем блоке: первым стоит упомянуть испаритель для охлаждения воздуха, вентилятор, детали жалюзи, а также фильтр и поддон, в который стекает конденсат.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

  1. В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
  2. Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
  3. Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
  4. Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
  5. При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
  6. После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

Работа кондиционера на холод
