HDMI arc — что это такое в телевизоре, как найти и как использовать

Что это такое?

Под аббревиатурой H. D. M. I. скрывается понятие медиаинтерфейса высокой четкости. Это не просто способ соединения разных приборов. Этот интерфейс является полноценным технологическим стандартом, созданным для улучшения передачи сигналов видео- и аудиоформатов высокого качества без необходимости их сжатия.

ARC, в свою очередь, обозначает обратный аудиоканал. Создание этой технологии позволило упростить медийные системы. ARC подразумевает использование одного соединения HDMI для передачи аудиосигналов между различными устройствами.

HDMI ARC в телевизорах стал появляться после 2002 года. Он быстро распространился и практически сразу стал внедряться в модели из разных бюджетных категорий. С его помощью пользователь может сэкономить место за счет сокращения количества кабелей, которые участвуют в соединении. Ведь здесь нужен лишь один провод для передачи видео- и аудиосигналов.

При таких особенностях пользователь получает высокое качество картинки и звука. Разрешение изображения составляет около 1080 пикселей. Аудиосигнал при таком входе обеспечивает 8 каналов, частота при этом составляет 182 килогерца. Таких показателей вполне хватает для высоких требований, которые диктуются стандартами современного медиаконтента.

HDMI ARC характеризуется рядом особенностей:

• высокая пропускающая способность;
• достаточная длина кабеля (стандарт составляет 10 метров, но встречаются экземпляры с длиной до 35 метров);
• поддержка стандартов CEC и AV. link;
• совместимость с интерфейсом DVI;
• наличие различных переходников, которые делают возможным подключение техники без такого разъема.

Народные умельцы научились создавать защиту от помех за счет установки на кабель колец.

Коннектор HDMI ARC представлен в трех разновидностях:

• Type A является стандартным вариантом, который используется в телевизорах;
• Type C — это мини–разъем, встречается в Android Box и лэптопах;
• Type D — микроконнектор, которым оснащаются смартфоны.

Как настроить

Для активации этой функции необходимо открыть настройки телевизионного приемника и выбрать там «Звук». По умолчанию там установлено «TV Speaker» и передача по HDMI.

Затем необходимо настроить эту опцию с помощью ПДУ устройства, с которого поступает сигнал. Для этого требуется идущая к нему инструкция. Спутниковые ресиверы и тюнеры цифрового телевещания настраиваются автоматически.

Если устройство подключено правильно, но звук на нем не появился, то нужно проверить:

• Активирован ли в настройках «Control for HDMI» — должно стоять «ON»;
• В параметре «Input Mode» стоит ли значении «AUTO»;
• Поддерживает ТВ ARC или нет;
• Устройство точно подсоединено к HDMI ARC гнезду телеприемника;
• Точно ТВ подсоединен к входу «OUT A»;
• В OUTPUT точно выбрано А или А+В.

После всего этого на подключенном устройстве должен появится качественный звук.

Настройка Самсунга

Для настройки этой опции на таком ТВ необходимо нажать на его ПДУ клавишу «Source», после чего в появившемся меню выбрать HDMI. Далее на экране отобразится иконка ресивера. Затем необходимо взять ПДУ ресивера и нажать на нем последовательно «Меню» > «Плагины» > «HDMI CEC Setup». В меню также можно изменить расширение — нужно просто выбрать необходимое и нажать «ОК».

После выполнения этих действий можно одним пультом ДУ управлять двумя устройствами

Правда необходимо уделить особое внимание строке «Текущий СЕС адрес». Если там установлено 0.0.0.0, то плагин полноценно не будет функционировать (выполнять все функции)

Например, владелец ТВ сможет включать и выключать ресивер, а каналы переключаться не будут.

Для исправления этой проблемы необходимо c компьютера зайти по FTP в интерфейс тюнера, после чего выбрать там такую директорию — usr/lib/enigma2/python/Plugins/SystemPlugins/HdmiCEC. Затем пользователю будут доступно несколько папок и файлов, из которых требуется выбрать файл plugin.py. Его требуется открыть с помощью стандартного блокнота. Далее в этом текстовом файле нужно вместо первого ноля поставить единицу, в результате должно получиться так — 1.0.0.0. Затем нужно сохранить внесенные изменения в процессе закрытия текстового файла.

Далее требуется перезагрузить устройство, после чего снова зайти в настройки HDMI CEC и проверить сохранились ли внесенные ранее изменения в «Текущем СЕС адресе». Чтобы они заработали, требуется нажать последовательно «Очищать» > «ОК».

Настройка на LG

Эта процедура предусматривает использование ПДУ. Нужно отметить, что в этих телеприемниках реализована технология CEC — Simplink.

Для изменения параметров необходимо надавить на пульте кнопку «Главное меню», после чего выбрать иконку «Настроек». Затем в появившемся меню нужно выбрать последовательно пункты «Все настройки» > «Общие» > «SIMPLINK», после чего выбрать «ВКЛ».

Для установки настроек подключения задайте клавишу «ВКЛ/ВЫКЛ». При удачном подключении телеприемник будет откликаться на поступающие сигналы включения и выключения. Если произойдет сбой и подсоединиться к ТВ автоматически не получится, то нужно воспользоваться кнопкой «INPUT».

Если вы будете прослушивать звук на периферийном устройстве, то его нужно подсоединить к соответствующему порту ТВ и включить в SIMPLINK опцию HDMI-CEC – там должно стоять «Вкл». Соединение будет возможным только в том случае, если на подключаемом аппарате имеется лого «SIMPLINK». Поэтому убедитесь, что он есть на аппаратуре.

Основы HDMI, преимущества

Чтобы не вдаваться в расшифровку аббревиатуры скажем проще – HDMI интерфейс с мультимедиа в высоком разрешении. Именно он становится связующим звеном с гаджетом для трансляции напрямую из него видео с сохранением высокого качества (цифровое).

Вне зависимости от производителя LCD-панели по умолчанию располагают данным портом. Игровые приставки, ноутбуки, смартфоны и другие устройства также оборудуются HDMI ARC. Благодаря наличию разъемов одного стандарта и происходит объединение с гаджетами – устройство управляет, а телевизор транслирует.

Коннекторы подразделяются:

• Стандарт, мини, микро;
• Type A/C/D;
• Под телефоны, лэптопы и Android Box, телевизоры и консоли соответственно.

HDMI типы разъемов

Конструкция, как и размеры, разнится, но передача данных происходит по одному принципу.

Раньше применялась еще технология HDMI-CEC. Она позволяла объединять разную технику одним пультом управления без необходимости подбора частоты. Автоматически настраивались команды, а пользователь получал в своем распоряжении универсальный пульт управления, где одна клавиша могла отвечать за разные устройства и его функции. Сегодня все заменено прогрессивными новациями в виде ARC с подключением HDMI.

Особенности HDMI кабелей

Мультимедийный интерфейс подключения ПК, приставки, кинотеатра к TV – HDMI. Он транслирует сразу чистый звук и высококачественное изображение. Дополнительно разновидности провода могут передавать интернет-сигнал, при наличии Ethernet.

Благодаря использованию шнуров HDMI можно просматривать фильмы с полномасштабным разрешением Full HD, 3D, 4K и даже 8К. Последнее качество доступно в последнем обновлении провода с индексом 2.1

HDMI кабели различаются по версии (индексу). В продаже представлены варианты от 1.4 до 2.1. Оптимальная длина – до 10 м. Для трансляции информации на большее расстояние потребуется усилитель сигнала. Для подключения домашних приборов рекомендуют выбирать кабели с длиной до 3 или 5 м.

А также провода различаются по типу разъемов:

• Full Size или полноразмерный разъем для телевизоров и крупной бытовой техники;
• Mini – подключает смартфоны и ряд моделей планшетных компьютеров;
• Micro – для ноутбуков или планшетов.

Отдельно выделяют автомобильные кабеля с маркировкой Е. Они оснащены специальными коннекторами для надежной фиксации подключения.

Диагностика

В случае если телевизор не видит HDMI-кабель, на его экране появляется информация – система пишет «нет сигнала». Не стоит думать, что в неполадках виноват подключенный провод – он, возможно, вполне исправен. Ошибка может быть допущена при подключении кабеля к телевизионному устройству. Диагностику возможных причин нужно провести определенным образом.

Проведите осмотр HDMI-кабеля. Заводской брак хотя и редко, но все-таки случается даже у именитых производителей

Осмотрите провод и проверьте его целостность, а также обратите внимание на штекерную часть. При неаккуратном использовании провод или его контакты бывают поврежденными

Определить работоспособность HDMI-кабеля можно, если вместо него установить аналогичное устройство, в исправности которого вы на 100% уверены.

Определите правильность выбора источника сигнала на входе. Возьмите пульт от телевизора и зайдите в меню. Найдите опцию внешнего входа, она будет обозначена как Source или Input (Источник или Вход). В некоторых телеприемниках точку входного сигнала помечают просто надписью HDMI. Если двигаться по меню дальше, вы увидите список возможных вариантов входа для подключения. Найдите нужный и активируйте действие кнопкой OK или Enter. Если все сделать точно, провод HDMI начнет работать.

Определите правильность режима соединения с телевизором. Когда телеэкран выполняет роль монитора, при его подключении к HDMI система находит его в автоматическом режиме. В случае когда вы синхронно хотите подключить телевизор и ноутбук, придется осуществить некоторые настройки. На рабочем столе ноутбука выйдите в меню «Разрешение экрана» или «Графические характеристики» (меню зависит от версии Windows) и затем выберите опцию дублирования двух экранов. То же самое можно сделать, если одновременно нажать клавиши Fn и F4 (на некоторых моделях F3).

Определите, актуальные ли драйвера установлены для видеокарты. Через меню на компьютере найдите информацию о том, какая версия драйверов у вашей видеокарты, затем перейдите на сайт изготовителя последней и найдите там последние обновления. Если ваши драйверы устарели, скачайте и установите к себе на ноутбук или компьютер новую версию. В редких случаях телеприемник не определяет HDMI-кабель, когда у него в операционной системе стоит неактуальная Smart-платформа.

Протестируйте свой ноутбук или компьютер на наличие вирусов или иных вредоносных программ. Иногда заражение ноутбука может стать причиной его некорректной работы.

Осмотрите целостность HDMI-порта, расположенного на панели телевизора и у ноутбука (или компьютера). В процессе многократных подключений разъемы могут быть повреждены. Иногда такой порт выгорает, если подключать кабель на работающую от розеток технику, игнорируя правила пользования.

Некоторые телевизоры старых моделей могут не видеть HDMI-кабель из-за того, что у них нет дополнительной опции питания на видеокарте, работающей с внешними устройствами.

Проверив все возможные причины неисправностей, можно делать следующий шаг, направленный на их устранение.

Что такое HDMI

Аббревиатура H.D.M.I. означает «медиаинтерфейс высокой чёткости». И это не просто изделие для соединения разных медийных приборов в доме, а полноценный технологический стандарт, который создали для наилучшей передачи видео- и аудиосигналов высокого качества без сжатия.

Один кабель стандарта HDMI умеет передавать не только графические сигналы, но и звук, причём такие устройства имеют ещё и обратную совместимость. Внешне входы и выходы HDMI-кабеля имеют единый интерфейс: это 19 контактов, которые помещены в один разъём, очень напоминающий кабель USB, но немного отличный по форме. Такой кабель имеет очень высокую пропускную способность – до 5 Гбит/с!

Это почти в 2 раза больше, чем на данный момент нужно для передачи многоканального аудио и видео и это очень дальновидно. Ведь таким способом можно обеспечить устойчивость интерфейса HDMI на годы вперёд, уверенно отодвигая на задний план своих предшественников: компонентную, S-Video или композитную передачу сигналов.

Сигналы, которые проходят через HDMI-кабель, являются несжатыми и полностью цифровыми, тогда как все предыдущие интерфейсы передавали только аналоговые сигналы.

Если для передачи чистого цифрового источника используется аналоговый интерфейс, то полученный сигнал преобразуется в менее точный аналоговый, отправляется на телевизор, а затем преобразуется обратно в цифровой сигнал для отображения на экране. При каждом таком преобразовании цифровой сигнал теряет целостность, и это приводит к некоторому искажению качества изображения. HDMI-передача сохраняет оригинальный сигнал, исключая аналоговую перекодировку для получения максимально чёткого и богатого изображения.

Также немаловажным есть тот факт, что нет потребности в отдельных аудиошнурах, вам нужен только один HDMI-кабель для соединения и завершения всей настройки своей аппаратуры в доме, без лишней паутины проводов, которую приходилось бы прятать за шкафом.

Многоканальный порт HDMI можно увидеть сзади, сбоку, а иногда и на передней панели бытовой электроники

Не все устройства имеют такие входы и выходы, поэтому для совместимости важно понимать, какие разъёмы есть на ваших устройствах. А для этого давайте узнаем, какие типы HDMI-портов существуют сегодня и какие есть формы штекеров на проводах

Есть три главные разновидности коннекторов:

• Формат A – это стандартный разъём, который используется в телевизорах, игровых приставках, домашних кинотеатрах, ресиверах и т.д.;
• Формат C – мини-интерфейс, который можно встретить на мобильных устройствах: в ноутбуках, планшетах или в смартбуках;
• Формат D – микроразъём для телефонов.

Четыре разных типов HDMI-портов (STB, DVI, ARC, MHL) предназначены в большей степени для удобства пользователя (в процессе подключения). Особого различия в функциональности тут нет, только если на отдельный порт не выведена особая версия HDMI-стандарта (1.3, 1.4, 2.0, 2.1 и т.д.). Например, порт HDMI, окрашенный в оранжевый цвет, как правило, является самым мощным разъёмом, который способен обеспечить наибольшее количество герц, а также превосходное качество изображения для ваших игр (в телевизорах Samsung порт HDMI 1 STB используется именно для таких подключений).

Вот основные типы входов, которые вы можете встретить:

1. STB – Set Top Box. В такой разъём можно подключать любой внешний источник сигнала, который обычно также включает в себя аудио: игровая приставка, AV-ресивер, проигрыватель DVD или Blu-ray, спутниковый или кабельный тюнер и т. д. – всё с выходом HDMI.
2. DVI – Digital Visual Interface. Используется для подключения точно такого же типа цифрового видеосигнала, в котором нет аудио. HDMI имеет звук в том же кабеле, а DVI – нет. То есть, вы можете подключить свой компьютер или ноутбук и использовать телевизор просто как большой экран. Но чтобы получить звук от источника DVI, должно быть второе соединение (RCA или phono-разъёмы, которые активируется, когда выбрана опция входа DVI).
3. ARC – этот вход отлично подойдёт, если у вас есть комплект объёмного звучания последнего поколения. ARC расшифровывается как Audio Return Channel, то есть, здесь реализована функция передачи сигнала обратно с телевизора на внешние устройства.
4. MHL – это протокол мобильной связи высокого разрешения, который используется для подключения телефона к телевизору без какого-либо дополнительного программного обеспечения.

Основные характеристики технологии

Широкие функциональные возможности HDMI, повлиявшие на широкое распространение, определяются следующими характеристиками данной технологии:

• высокой пропускной способностью, составляющей от 4,9 до 48 Гбит/с (соответственно у версий HDMI0 и 2.1);
• наличием переходников со стандарта DVI на HDMI и обратно;
• совместимостью ранних версий HDMI с более поздними аналогами;
• поддержкой двунаправленной шины СЕС, которая использует протокол link;
• стандартная длина HDMI-кабеля составляет до 10 м, но возможно ее увеличение до 35 и более метров за счет использования вмонтированных либо внешних усилителей;
• производятся активные кабели (их длина достигает 150 м), в которые уже встроен волоконно-оптический HDMI-кабель.

Применение специальных удлинителей HDMI Extenders позволяет передавать HDMI-сигналы на достаточно большие расстояния, составляющие от 20 метров до нескольких десятков километров. Следует учитывать, что у активных кабелей возможность их выхода из строя выше, чем у пассивных аналогов.

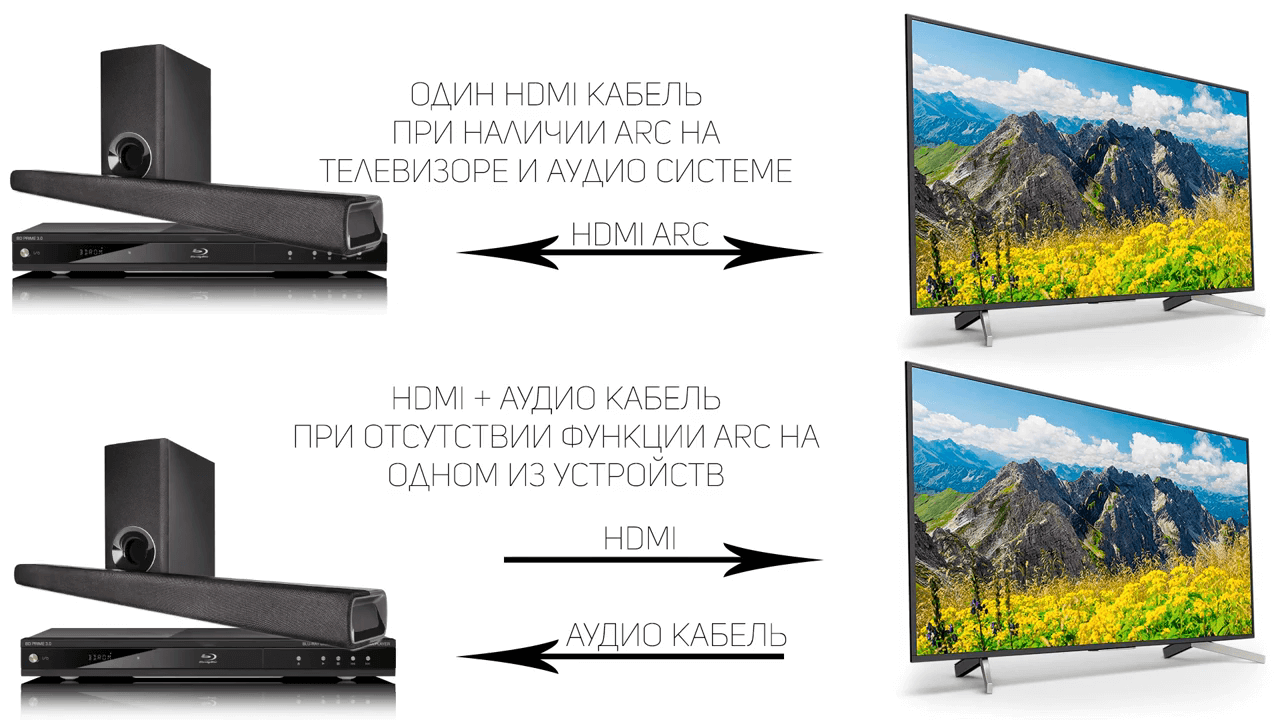

Как подключить саундбар через HDMI ARC

Шаг 1. Убедитесь, что у вас есть высокоскоростной HDMI-провод. Как правило, все кабели HDMI, идущие в комплекте с телевизорами Smart TV, имеют высокую пропускную способность. Характеристики провода обычно указаны на штекере или непосредственно на самом кабеле. В редких случаях, когда для соединения используется достаточно старый кабель HDMI, функция ARC может работать некорректно.

Шаг 2. На самом телевизоре вставьте кабель в разъем HDMI ARC. После этого подключите противоположный конец кабеля к саундбару или любому другому аудиоустройству с поддержкой технологии HDMI ARC. Запустите оба девайса, после чего практически гарантированно телевизор автоматически настроит соединение.

Шаг 3. Если на телевизоре возникают проблемы с определением подключения HDMI ARC, вы можете настроить его вручную, перейдя в меню «Настройки». Перейдите в пункт меню «‎Видеовыходы» и убедитесь, что опция HDMI ARC включена. После успешного подключения телевизор будет направлять весь выходной сигнал на звуковые системы, подключенные к ARC. При желании переключить вывод звука на динамики телевизора, вы можете перенаправить звук в настройках Smart TV.

Примечание. Эти настройки могут отличаться от производителя к производителю, поэтому для корректного подключения HDMI ARC рекомендуется воспользоваться инструкцией, приведенной в руководстве пользователя, идущей в комплекте с моделью телевизора.

Назначение

Одним из многочисленных достоинств кабеля HDMI является его универсальность – чтобы подключить 2 устройства друг к другу, нужен только 1 разъем. Действие провода основано на том, что у него есть функция возвратного цифрового сигнала, поэтому, используя современную технологию разъемов HDMI ARC, можно на любом классическом ТВ-приемнике получить качественное изображение и чистый звук без посторонних электромагнитных помех.

Применение провода HDMI даст вам возможность посмотреть фотографии с большим разрешением на экране телевизора. Подключить игровую приставку и играть, используя телевизионный экран. Посмотреть фильм, передаваемый из сети Интернет через ноутбук, выведенный на большой экран ТВ. Практически любое устройство можно применять для подключения к телевизору и использовать его экран как большой монитор. В случае, если вам нужно создать свой домашний кинотеатр, но у телевизора нет технологий Smart-TV, одного только HDMI-кабеля будет недостаточно, потребуется покупать плату или приставку, обладающую этими недостающими характеристиками.

Использование HDMI-технологий позволяет осуществлять передачу между мультимедийными устройствами всех видов файлов, при этом вам не потребуется для этих целей масса различных проводов, сложность подключения которых может омрачить все желание просмотра контента на экране телевизора. Такая технология значительно экономит время на подключение и позволяет быстро собрать и разобрать связку между устройствами.

Подобная универсальность не может не радовать и значительно облегчает задачу при подключении мультимедийных устройств. Кроме того, чтобы управлять устройством HDMI ARC, потребуется оперировать двумя кнопками пульта.

Возможные проблемы

Технология подключения через HDMI ARC предусмотрена на новых телевизорах LG, Samsung, Toshiba, Sony. Настройка чаще всего проходит автоматически. Но могут возникать технические неисправности, ошибки, требующие дополнительного устранения.

Если вы подключили оборудования правильно, использовали нужные разъемы с поддержкой arc, но качество звука все равно не дотягивает до оригинала, необходимо проверить параметр Bitstream. Для этого необходимо зайти в настройки ввода звука в телевизоре. И поменять этот параметр на PCM или наоборот.

Ошибка 5.1

Это неисправность, связанная с плеером BluRay, при прослушивании плеера 5.1 Dolby Digital или DTS. Нередко эта ошибка связана с подключением оборудования не напрямую к ТВ, а через приставку, которая поддерживает звук 2.0.

Получить то самое качество, заявленное производителем BluRay, можно если в телевизоре есть многоканальный звук с опцией 5.1 passthrough. Нередко для ее активации предусмотрен отдельный оптический вход. Тогда для подключения оборудования не обойтись одним HDMI кабелем, даже версии 2.1.

Совет. Подключайте самбуферы, консоли, звуковые панели к самому телевизору или качественному ресиверу. Последний обладает 2 преимуществами: Dolby True HD, DTS Master Audio. Проверять наличие таких параметров нужно в техническом паспорте к приставке. Такие точные форматы передаются черезARC или еARC.

Что такое eARC

Последняя версия цифрового многоканального интерфейса 2.1 оснащена улучшенный версией канала реверсивного звука – eARC. Он идеально подходит для передачи сжатого формата Dolby Atmos, потоков TrueHD, DTS-HD, включая несжатую версию Atmos.

Уникальность нового формата – встроенная компенсация синхронизации по губам. Она предусмотрена в самом протоколе. Основные отличия HDMI ARC и eARC представлены в таблице ниже:

Параметр	ARC	eArc
Применяемый кабель	HDMI	HDMI Ethernet
Воспроизведение стерео	да	да
Работа со сжатым 5.1	да	да
Отправка несжатого 5,1 и 7,1	нет	да
Аудиофайлы с высоким битрейтом или размером до 192 кГц 24 бит	нет	да
Предельный показатель битрейта	1 Мбит/сек	37 Мбит/сек
Наличие синхронизации по губам	опицонно	обязательно
Управление громкостью, включение по HDMI	да (CEK)	да (СЕК)

Техника с поддержкой нового звукового канала eARC налача появляться с 2020 года. Для реализации этой опции ее поддерживать должен и телевизор и источник качественного звука.

Есть ли недостатки технологии ARC

Несмотря на все преимущества наличия HDMI ARC на телевизоре, у новой системы звукового канала есть свои недостатки. Нередко возникают сложности настройки. Или разочаровывает итоговое качество звучания фильмов, треков, аудиозаписей.

Не существует единого идеального способа настройки реверсивного звука. Теоретически, лучший вариант – прямое соединение приборов с телевизором. На практике, пользователям приходится пробовать несколько вариантов подключения оборудования до идеальной настройки.

Совет. До покупки высококачественных звуковых проигрывателей, панелей, консолей и BluRay убедитесь, что ваш телевизор действительно поддерживает все современные форматы звука. Для старого оборудования нет смысла приобретать кабель HDMI 2.0 или искать в паспорте наличие технологии Arc.

Нашли ошибку? Выделите ее и нажмите ctrl+enter

100

Как узнать, поддерживает ли телевизор ARC

К сожалению, и по непонятным причинам производители нечасто маркируют разъёмы с опцией ARC на своих устройствах. У некоторых телевизоров ARC может быть на HDMI 1, у других – на HDMI 2. И узнать, поддерживает ли ваш телевизор ARC, можно только в технической документации или на веб-сайте производителя.

В прошлые времена листы телевизионных спецификаций никто не читал, так как они были наполнены непонятными техническими терминами и акронимами, но теперь придётся туда заглядывать, чтобы узнать реализацию ARC телевизора.

Если в руководстве вашего телевизора сказано, что версия HDMI-контроллера от v1.4, то у вас точно будет поддержка Audio Return Channel. Если же в модели вашего телеприёмника контроллер версии HDMI 1.3, то устройство не поддерживает ARC.
