HDMI CEC что это в телевизоре: возможности и техническая реализация HDMI CEC.

Включаем и настраиваем HDMI СЕС на телевизорах от разных производителей

Суть функции HDMI СЕС на всех устройствах аналогичная. Однако алгоритм подключения и настройки несколько разнится. Рассмотрим несколько наглядных примеров.

Подключение и настройка SimpLink в телевизорах LG

Для сопряжения ТВ LG наличие исправного HDMI-кабеля обязательно. Один конец провода вставляем в разъём HDMI/DVI IN или HDMI IN, который располагается на задней панели телевизора; второй – подключаем к другому устройству.

Для активации опции HDMI-СЕС на телевизорах используют пульт дистанционного управления.

Активируем HDMI-СЕС так:

  • включаем телевизор, и переходим в раздел «Настройки»;
  • находим и открываем вкладку «SimpLink»;
  • движемся к «Вкл.»;
  • из предложенного перечня выбираем устройство для синхронизации (доступные аппараты прописаны насыщенным цветом, недоступные – серым). Поиск устройств с протоколом сетевого управления СЕС, подсоединённых к разъёмам HDMI на ТВ обеспечивает опция T-Link.
  • кликаем на «ОК».

Подключение установлено.

Далее управляем выбранной техникой:

  1. При прямом воспроизведении для синхронизации управления устройствами дополнительные настройки не потребуются.
  2. Выбираем видеоустройство для воспроизведения.
  3. Управляем воспроизведением с диска.
  4. Синхронизируем включение / выключение техники и т.д.

Как включить и настроить HDMI CEC:

Watch this video on YouTube

Подключение и настройка функции Anynet + на Самсунгах

Для активации Anynet + на телевизорах марки Samsung аналогичным образом через кабель HDMI сопрягаем ТВ и выбранное устройство, например, игровую консоль PS4 (разъём HDMI S TB).

Далее устанавливаем плагин:

  • открываем меню нажатием кнопки «Source» на ДУ пульте;
  • выбираем «HDMI»;
  • используя пульт ресивер разворачиваем меню;
  • переходим во вкладку «Плагины»;
  • выбираем «HDMI CEC Setup», скачиваем Anynet;
  • в новом меню выбираем подходящие настройки расширения;
  • переходим в меню телевизора;
  • перезагружаем ТВ;
  • после перезагрузки устройства снова возвращаемся к настройкам плагина. Здесь откроются все сохранённые изменения СЕС адреса. Для использования изменений по своему назначению нажать «Очищать».
  • закрываем настройки.

Далее используем один пульт для двух бытовых приборов.

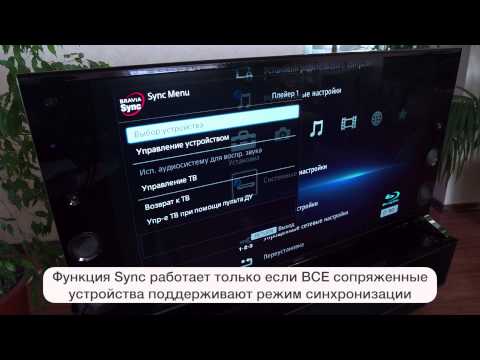

Подключение и настройка BRAVIA Sync на ТВ от Sony

Устанавливаем связь между Сони и нужным аппаратом – используем для этого HDMI-кабель. В подключаемый ТВ на базе Android, выполняем следующее:

  • на ДУП нажимаем «Домой», и «Настройки»;
  • разворачиваем вкладку «Внешние входы», которая находится в верхней части экрана;
  • выбираем «Настройки HDMI»;
  • далее «Контроль по HDMI» и активируем переключатель.

Если ТВ Sony без смарта функции, руководствуемся следующей пошаговой инструкцией:

  • на ДУП снова нажимаем на кнопку «Домой»;
  • переходим в «Настройки»;
  • далее «Системные настройки»;
  • в появившемся списке выбираем «Настройку синхронизации BRAVIA Sync»;
  • из появившегося перечня нажимаем на нужные устройства;
  • подтверждаем действие кнопкой «Включить».

Устройства для синхронизированного управления готовы.

Watch this video on YouTube

Активируем функцию EasyLink у телевизоров Philips

Для активации необходимой функции на Philips выполняем следующие действия:

  • на ПДУ нажимаем «Домой», и разворачиваем «Настройки»;
  • далее «Настройки ТВ»;
  • разворачиваем вкладку «Установка»;
  • далее раздел «Настройки», и в существующем списке находим название «EasyLink»;
  • активируем переключение для всех 3-х указанных функций.

Завершаем все действия, и приступаем к проверке активированной опции HDMI-СЕС.

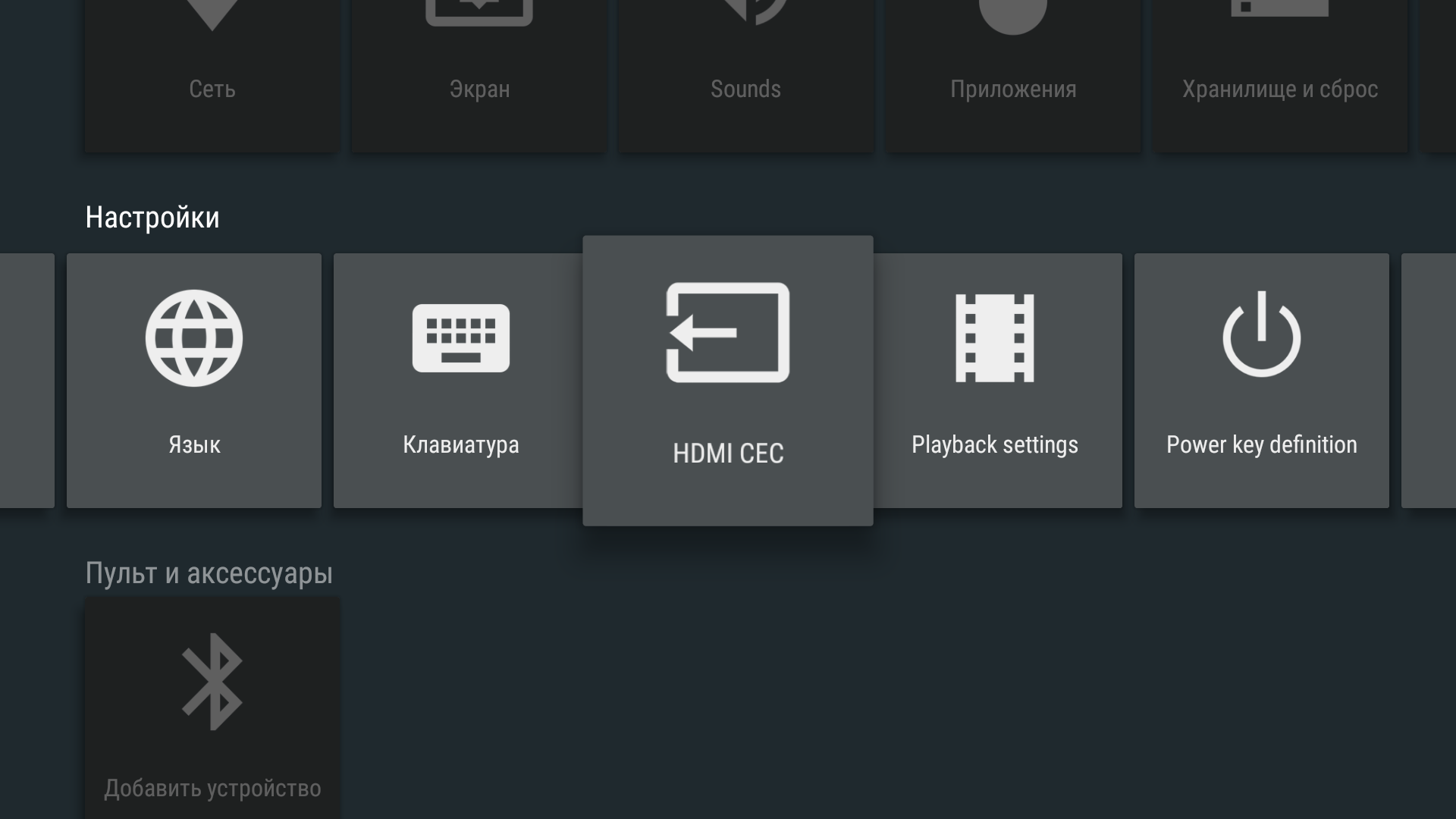

HDMI-СЕС и ТВ приставка Xiaomi

Для активации HDMI-СЕС на приставке выполняем аналогичные действия:

  • ТВ приставку подключаем с помощью HDMI провода;
  • через «Главное меню экрана» переходим в меню настроек.
  • выбираем папку «HDMI-СЕС»;

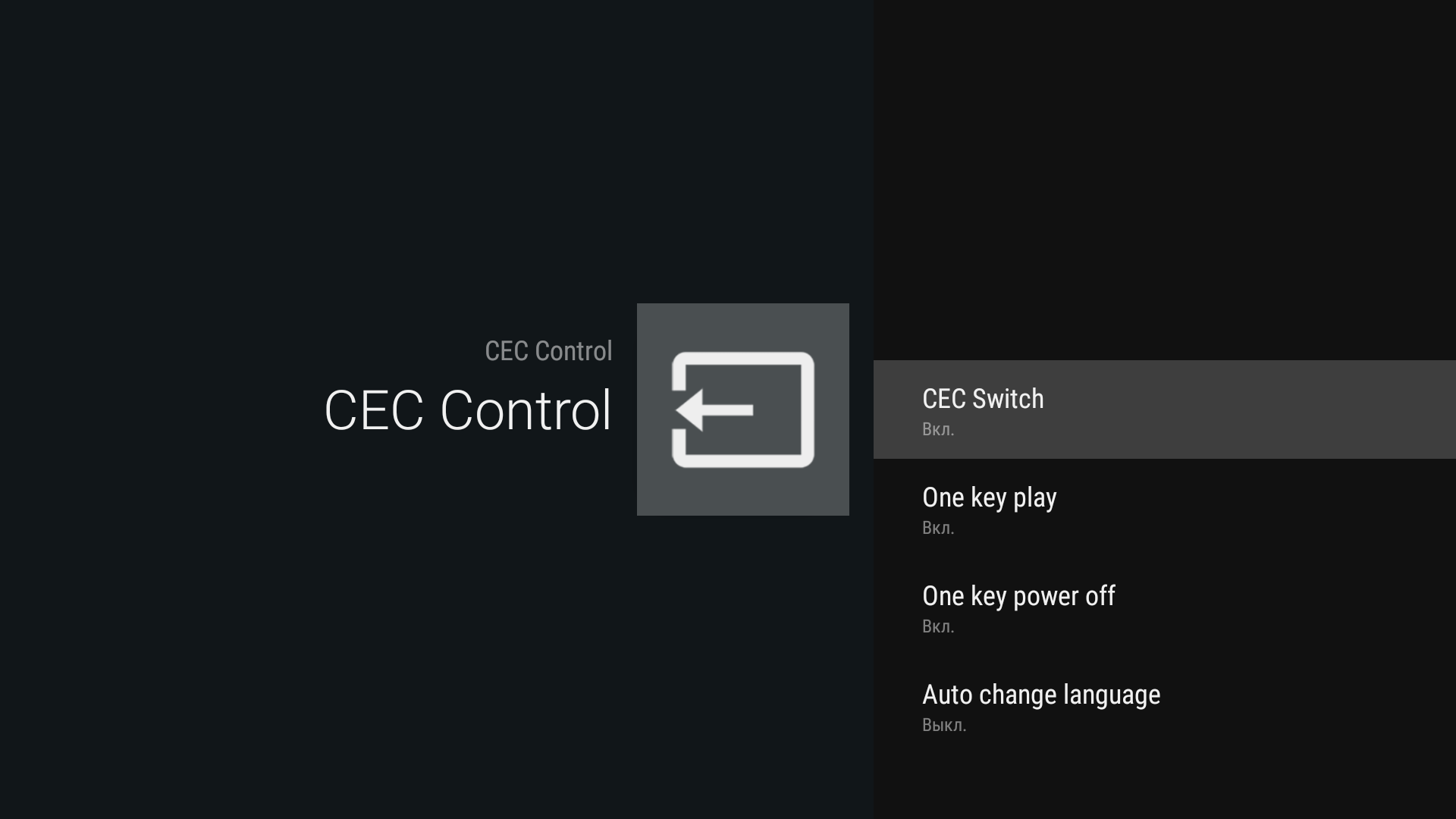

  • далее находим «CEC Switch»;
  • выбираем «Вкл.».
  • также можно активировать опцию «One key play / One key power off». Так, приставка будет включаться и выключаться при нажатии на кнопку включения и выключения на телевизоре.

ТВ-приставка к синхронизированному управлению готова.

Как настроить HDMI CEC на устройствах разных производителей

Конечно, механизм активации СЕС различается на устройствах всех производителей. Это исходит из разного подхода к реализации технологии. Различаются не только ее названия, но и представление в меню, а также доступные функции. Чтобы подробнее разобраться в том, как пользоваться всеми возможностями СЕС на конкретной мультимедийной технике, разумно обратиться к инструкции по эксплуатации. В ней или на официальном сайте производителя можно найти всю информацию о поддерживаемых режимах, а также о том, как их активировать и использовать.

Пожалуй, стоит уделить немного внимания двум брендам – Samsung и LG. Эти производители – одни из лидеров в сфере информационных технологий, и, в частности, реализации большинства возможностей Consumer Electronics Control. Попробуем разобраться, как настроить телевизоры этих брендов для пользования преимуществами СЕС.

Настройка телевизоров Самсунг

Рабочее название Управления бытовой электроникой в Samsung – AnyNet+. Ее нужно отыскать в меню настроек и активировать. Для этого в настройках проследуйте по пути «Общие» – «Диспетчер внешних устройств» – «AnyNet+». Если прошивка поместила СЕС в другое место меню, можно найти его с помощью инструкции производителя.

Подключив функцию, проверьте ее на корректность работы. Найдите на пульте управления клавишу «Source». Откроется внешнее устройство. Рядом со значком источника сигнала должно появиться его наименование. Если все так и произошло, значит, сопряжение работает.

На телевизорах LG

Что касается LG, то они дали название своей вариации «SimpLink HDMI CEC». Протокол будет работать только на одном отдельном порте устройства. Чтобы найти его, нужно нажать все ту же кнопку «Source». В разъем должно быть подсоединено и включено зависимое устройство. Если все так и есть, на экране появится подсказка.

После появления подсказки нужно перейти на нее курсором меню (с помощью клавиш навигации) и активировать. Откроется новое окно, в котором можно будет включить утилиту SimpLink HDMI CEC.

HDMI CEC – это полезная функция интерфейса, которая позволяет рационально пользоваться подключенными устройствами, минимизировав пульты ДУ. Время, потраченное на освоение утилиты, оправдается комфортом в работе с мультимедийной техникой.

Настройка и эксплуатация

Первый шаг к использованию – это создание HDMI сети. Минимальный необходимый для этого комплект – телевизор (или монитор) и тюнер (спутниковой связи, кабельный, Т2 и т.д.). Соединив вместе два устройства с поддержкой CEC и включив их, можно приступать к следующему шагу.

Для использования технологии необходима работа специального плагина. Сначала телевизор переключается на источник данных от тюнера. После этого открывается меню, раздел «Плагины». Находим «HDMI CEC Setup». Здесь находятся настройки технологии. Нужно внести все необходимые изменения, настроив его работу «под себя», и сохранить их.

Открыв меню HDMI на телевизоре, можно получить сведения обо всех устройствах, подключенных через интерфейс. В перечне можно будет увидеть, какая из подключенной техники поддерживает интересующее нас расширение. Удаленное управление будет доступно только для этого списка.

DLNA сервер в Windows при подключении по Wi-Fi и по кабелю

Почти все современные телевизоры поддерживают технологию DLNA, которые позволяют смотреть фильмы с компьютера на телевизоре. Смысл в том, что телевизор и компьютер подключаются к одной сети. Далее на компе «расшаривается» или по-другому, делается общей папка — это нужно для того, чтобы эту папку другие устройства сети видели. То есть чтобы телевизор мог проигрывать и просматривать файлы, которые в ней находятся. Далее есть два способа.

Первый способ — это использовать стандартные средства Windows и настройка DLNA сервера самостоятельно. Второй способ — это использовать специальные программы, которые идут от производителя телевизора. Разницы на самом деле нет. Оба этих способа я уже описал в подробной статье тут. Там на примере и с картинками я подробно рассказываю про подключение. Не смотрите, что в названии стоит слово «Wi-Fi» – на самом деле разницы нет как именно вы будете подключены к роутеру: по кабелю или беспроводным путём.

Если у вас телевизор компании LG, то милости просим к этой статье. Там я рассказываю про оригинальную официальную программу SmartShare, которая легко и быстро настраивается.

Есть ещё один способ — это использование технологии Miracast WIDI. По ней писал мой коллега в этой статье. Технология не стабильно работает в некоторых случаях, но иногда она бывает куда удобней чем те, о которых я говорил выше. Самая главная проблема в Miracast, что не все ноутбуки поддерживают её, а подключение происходит напрямую по WiFi.

Плюсы и минусы HDMI CEC

У HDMI CEC есть много плюсов и очень мало минусов. И хотя плюсов больше, чем минусов, могут быть случаи, когда вы можете захотеть отключить HDMI CEC или обновить свою систему до системы, использующей eARC – новый стандарт, улучшающий функции HDMI CEC и устраняющий необходимость в настройке.

Плюсы

HDMI CEC имеет ряд преимуществ. Как упоминалось ранее, он позволяет использовать несколько глобальных элементов управления, что позволяет более плавно интегрировать систему домашнего кинотеатра.

Кроме того, HDMI CEC работает в сочетании с HDMI ARC (Audio Return Channel), чтобы уменьшить количество кабелей, необходимых для подключения нескольких устройств.

Короче говоря, HDMI ARC позволяет аудио перемещаться в обоих направлениях, уменьшая количество кабелей, необходимых для подключения внешнего источника, такого как проигрыватель Blu-ray, к телевизору и A / V-ресиверу.

Чтобы воспользоваться преимуществами HDMI ARC, ваши устройства должны иметь порты HDMI ARC или eARC. Обычно настройка ваших устройств для HDMI CEC включает HDMI ARC вместе с ним, но, чтобы убедиться, проверьте руководство вашего устройства.

Минусы

Основным недостатком HDMI CEC является ограничение HDMI ARC для обеспечения полноценного объемного звука. HDMI ARC может передавать несжатый стереозвук или сжатый объемный звук 5.1. Вот и все…

Если вам нужен несжатый канал 5.1 или лучше, вам придется либо отключить HDMI CEC и ARC на своих устройствах, либо перейти на устройства, поддерживающие HDMI eARC. HDMI eARC способен не только передавать несжатый звук 5.1 и 7.1, но также обрабатывать более качественные форматы высокой четкости, создаваемые Dolby и DTS.

Как настроить HDMI CEC

Настройка HDMI CEC на телевизорах Samsung и LG немного отличается от остальных. Следует отметить, что различные производители, использующие эту технологию в своих устройствах, указывают в описании и маркировках разные названия одной и той же технологии, подразумевая под каждой из них именно CEC:

МаркаНазвание
LGSimpLink
HitachiVeira Link, EZ-Sync
PhilipsEasyLink
SamsungAnynet, Anynet+
SonyBravia Sync, Bravia Link
SharpAquos Link
VizioCEC
PioneerKuro Link
JVCT-V Link
ToshibaRegza-Link
MitsubishiNetCommand HDMI

Как настроить CEC на телевизоре Samsung

Настройка CEC на телевизорах Samsung начинается с соединения телевизора с сопрягаемым устройством при помощи кабеля HDMI. Подключите устройство и начните установку плагина. На пульте отыскиваем и нажимаем кнопку «Source», а открывшимся меню потребуется выбрать HDMI.

На дисплее обозначится изображение ресивера. Используем пульт ресивера и нажимаем кнопку Меню -> Плагины -> HDMI CEC Setup. В открывшимся меню можно выбрать настройки расширения. Потребуется выбрать подходящий и нажать на клавишу ОК.

После произведенных настроек пользователь может использовать один ПДУ одновременно на 2 устройствах. Однако, строчка «Текущий СЕС адрес» заслуживает особого внимания. Если используется значение 0.0.0.0, тогда плагин не будет выполнять полный объем функций. К примеру, пользователь сможет следить, запускать или останавливать ресивер, однако, переключение между каналами станет невозможным.

Для исправления сложившейся ситуации потребуется зайти с ПК в тюнер, используя при этом соединение FTP, а после выбрать «usr/lib/enigma2/python/Plugins/SystemPlugins/HdmiCEC». Пользователю откроется ряд папок, нужно выбрать файл plugin.py. Его нужно открыть в блокноте для редактирования. Например, при использовании файлового менеджера Total Commander потребуется нажать клавишу F4. В открывшейся странице нужно заменить значение 0.0.0.0 на 1.0.0.0. После этого необходимо сохранить изменения.

По завершению настройки, потребуется перейти в меню ревизора для запуска перезагрузки. Пользователь должен дождаться завершения перезагрузки устройства, а затем снова вернуться к настройки плагина HDMI CEC. Открыв меню пользователь обнаружит сохраненные ранее изменения Текущего СЕС адреса. Чтобы внесенные изменения использовались по своему назначению потребуется нажать на кнопку Очищать-> ОК.

На этом настройку пульта подошли к концу. После сохранения настроек нажмите клавишу Source. Пользователю откроется список каналов и передач для просмотра.

Как настроить CEC на телевизоре LG

Настройка телевизора и сторонних устройств, подключенных по HDMI для использования технологии CEC происходит при помощи ПДУ. Стоит отметить, что телевизоры LG работают с поддержкой технологии CEC под названием Simplink.

Для начала потребуется подключить порт HDMI OUT с телевизором к порту HDMI IN при помощи HDMI кабеля. Далее, нужно нажать клавишу направляющую в Главное меню, а затем выбрать на пульте значок настроек. В открывшимся меню перейдите в раздел Все настройки-> Общие-> SIMPLINK (HDMI-CEC), и установите значение ВКЛ.

Для установления параметра синхронизации задайте клавишу ВКЛ/ВЫКЛ. При успешной синхронизации телевизор будет воспринимать передаваемые сигналы включения и выключения. Если произошел сбой и не удалось подключиться к телевизору автоматически потребуется использовать клавишу INPUT.

Процесс синхронизации доступен только при наличии логотипа SIMPLINK. Проверьте наличие логотипа на элементах устройства. Если пользователь желает вывести звук на стороннее аудио устройство, которое подключено посредством кабеля HDMI, потребуется подключить к HDMI порту ТВ с меткой (ARC) и установите для SIMPLINK (HDMI-CEC) значение Вкл.

Особенности HDMI кабелей

Мультимедийный интерфейс подключения ПК, приставки, кинотеатра к TV – HDMI. Он транслирует сразу чистый звук и высококачественное изображение. Дополнительно разновидности провода могут передавать интернет-сигнал, при наличии Ethernet.

Благодаря использованию шнуров HDMI можно просматривать фильмы с полномасштабным разрешением Full HD, 3D, 4K и даже 8К. Последнее качество доступно в последнем обновлении провода с индексом 2.1

HDMI кабели различаются по версии (индексу). В продаже представлены варианты от 1.4 до 2.1. Оптимальная длина – до 10 м. Для трансляции информации на большее расстояние потребуется усилитель сигнала. Для подключения домашних приборов рекомендуют выбирать кабели с длиной до 3 или 5 м.

А также провода различаются по типу разъемов:

  • Full Size или полноразмерный разъем для телевизоров и крупной бытовой техники;
  • Mini – подключает смартфоны и ряд моделей планшетных компьютеров;
  • Micro – для ноутбуков или планшетов.

Отдельно выделяют автомобильные кабеля с маркировкой Е. Они оснащены специальными коннекторами для надежной фиксации подключения.

Техническая реализация интерфейса

CEC реализован в виде магистрального провода в разъеме HDMI (контакт №13). Это позволяет устройствам, поддерживающим данный интерфейс взаимодействовать друг с другом.Главная идея «продукта» заключается в управлении одним пультом дистанционного управления — несколькими устройствами.

Видео демонстрация возможностей интерфейса:

Для выполнения конкретных действий, между связанными устройствами, может происходить обмен операциями (например, запись на STB/DVR) или получение общей информации (например: информации о нажатии определенной клавиши пульта).

В любой установке с HDMI – дисплей считается устройством по умолчанию и получает две выделенные метки: физический адрес(0.0.0.0) и логический адрес(0). В любой точке данной системы все CEC устройстваимеют как физические, так и логические адреса. В то же время устройства, которые не поддерживают CEC – имеют только физические адреса. Физические адреса обрабатываются на основании положения к устройству по умолчанию. Например:

  • Если выход A/V – ресивера подключается к разъему HDM1 телевизора – он получает физический адрес 1.1.0.0;
  • При подключении ко второму порту – получаете 2.0.0.

Логические адреса назначаются устройствам в зависимости от их функциональности (как это предусмотрено в документе спецификации CEC). Когда меню устройства HDMI выводится на дисплее (На Sony KDL46EX720это достигается путем нажатия кнопки Synk) – экран посылает сигнал по проводу CEC ко всем подключенным устройствам. После этого проводится сбор ответов и пользователю предоставляется список CEC –совместимых устройств.Выбор одного из них будет гарантировать то, что будущие удаленные нажатия клавиш пульта будут незамедлительно переданы телевизору.

Как работает HDMI CEC

HDMI CEC представляет собой общую группу протоколов обмена данными между устройствами. Система, аббревиатура которой СЕС расшифровывается как Consumer Electronics Control (управление бытовой электроникой), использует один из каналов обмена командными сигналами цифроаналогового интерфейса HDMI.

Одним из протоколов семейства CEC является HDMI ARC. Он осуществляет одностороннюю передачу аудио на подключенные к телевизору устройства воспроизведения. HDMI CEC же предназначен для двустороннего обмена данными, точнее, командными кодами управления между соединенными устройствами.

Формально, все работает очень просто. В соответствии с настройками системы, телевизор передает на устройство коды, отвечающие произведенному пользователем действию. HDMI CEC не требует ручной регистрации ресиверов, приставок, медиаплееров. Если подключенное устройство поддерживает протокол обмена, оно определится автоматически.

На практике не все так просто. Единого стандарта командных кодов для HDMI CEC в реальности не существует. Поэтому каждый бренд реализует управление по-своему. Существует целый сонм технологий от разных производителей:

  • SimpLink у LG;
  • RIHD в устройствах Onkyo;
  • KuroLink в Pioneer;
  • EasyLink в технике Philips;
  • Anynet+, используемая Samsung;
  • BravaSync бренда Sony;
  • NetCommand for HDMI от корпорации

У компании Панасоник техника использует несколько разных протоколов, частично несовместимых между собой, VIERA Link, HDAVI Control и EZ-Sync.

Важно! В связи с таким многообразием применяемых технологий, пользователю стоит внимательно подходить к выбору бытовой техники. Если телевизор использует одну версию протокола, а плеер другую — не факт, что они будут сопрягаться, и удастся наладить общее управление

В идеальном случае, вся подключенная в единую сеть техника должна быть от одного производителя и работать с одинаковой технологией HDMI CEC.

Что такое HDMI

HDMI это порт (интерфейс), по специальному протоколу между двумя устройствами в которых стоят порты HDMI передаётся видео. Есть два типа портов. HDMI out (выход HDMI), устанавливается в устройствах которые передают видео (пример плеер или компьютер) и HDMI in (вход HDMI, HDMI вход) стоят в устройствах принимающих видео (телевизоры, мониторы).

Для защиты информации от копирования применяются специальные алгоритмы кодирования пример HDCP 2.2. Видео после преобразования в стандарт HDMI дополнительно поступает на чип кодирования и уже с него попадает на выход устройства. Телевизор раскодирует сигнал. Кодирование работает не всегда например зачем вам кодировать видео с компьютера. Контент который воспроизводиться имеет метку, по которой устройство воспроизведения определяет необходимость кодирования.

При изучении разъёмов которые находятся на телевизоре, указано наличие например 4 HDMI разъёма, HDMI in (HDMI вход). При более детальном изучении оказывается что разъёмы HDMI, например на телевизорах samsung имеют в скобках и дополнительную маркировку STB, DVI, ARC, MHL, что это? И зачем применяется такое обозначение.

Как правило все разъёмы в телевизоре имеют абсолютно одинаковую функциональность и деление на типы (STB, MHL, ARC, DVI) есть чисто условное (кроме MHL) и предназначено для облегчения выбора пользователю куда, что включить, например видеоплеер. Для того что бы разъёмы имели разное назначение, один например разъём должен быть стандарта 1.3, а другой 1.4 только в этом случае они будут иметь различную функциональность. Хотя в некоторых производителей действительно встречаются в одном телевизоре различные версии HDMI.

MHL-это дополнительный протокол передачи видео от мобильных устройств к телевизору. Преобразование протокола передачи USB в HDMI). Если HDMI не поддерживает протокол MHL видео возможно передать с использованием активного адаптера. В связи с дальнейшим развитием Smart возможностей телевизоров практически не используется. Сейчас можно без шнурков включить через сеть WiFi клонирование экрана телефона на телевизор.

Стандарт HDMI зависит от типа применяемого контроллера для обработки сигнала (версия HDMI).

Более детально о стандартах HDMI можно ознакомится в статье

Назначение разъёмов в телевизорах

Как выбрать HDMI кабель для ТВ

Для того, чтобы выбрать подходящий шнур, для начала нужно понимать, какая длина нужна. Стандарт предусматривает длину провода от 0.75 до 10 метров. Но при необходимости его можно удлинять с помощью усилителей-повторителей. Причем, чем длиннее планируется использовать шнур, тем толще он должен быть. Но рекомендуемая длина не должна превышать 3 метра. Разъем HDMI выглядит похожим на USB, но со скошенными углами. Присмотритесь к своей технике, вы можете обнаружить несколько таких портов. Перед тем как подключать устройства нужно выяснить, какой именно протокол HDMI поддерживает ваш прибор.

Качество передаваемого сигнала будет зависеть не только от протяженности кабеля, но и от материала, из которого он изготовлен. Существуют разные спецификации кабеля, имеющие различную пропускную способность и другие характеристики, которые будут описаны ниже. На данном этапе следует знать, информацию какого качества и объема предполагается передавать.

Еще одно из преимуществ провода этой технологии – его невысокая стоимость. Но производители идут на различные ухищрения, чтобы повысить цену кабеля. Это может быть наличие ферритовых колец, позолоченных контактов или экранирование золотой фольгой, которые обеспечивают оптимальное качество передачи, и защищают от помех. Однако самый обычный кабель и шнур с такими дополнениями будут одинаково выполнять свои функции, вот почему нет необходимости в приобретении излишне дополненных кабелей.

Что такое CEC

Аббревиатура CEС произошла от названия Consumer Electronics Control, что в переводе означает «управление бытовой электроникой». Это протокол управления, благодаря которому можно манипулировать любым подключенным девайсом через кабель HDMI, если этот аппарат поддерживает такой стандарт.

Пример: вы подключаете к телевизору игровую консоль и настраиваете ее параметры с помощью пульта управления ТВ. Польза такого технического решения несомненна: не нужно постоянно менять пульты, путаясь в том какой за что отвечает — все можно настроить с помощью одного-единственного.

Технически это реализовано посредством 13-го контакта в интерфейсе. В любой связке монитор или телевизор считается основным девайсом, а все остальные подстраиваются под него.

Как включить HDMI на Windows 10 и подключить его к телевизору: подключение и настройка

Всем доброго времени суток! И так, у нас очередной интересный и достаточно объемный вопрос – как подключить Виндовс 10 к телевизору. Сразу в голову приходит несколько мыслей. В первую очередь для удобства, наверное, самый верный способ это DLNA. Эта технология позволяет проигрывать видео, просматривать: фотографии, прослушивать музыку, которая находится на компьютере или ноутбуке – на телевизоре.

При это комп или ноут, как и телевизор должны быть подключены к одной сети. При чем подключение может быть как по кабелю, так и по Wi-Fi. Но ещё раз повторюсь, оба устройства должны быть обязательно подключены к одной сети маршрутизатора.

Второй способ – не очень удобный, но, наверное, самый простой в техническом плане и в настройке — это обычное прямое подключение по HDMI кабелю. Там ничего сложного нет, но в статье я расскажу именно этот способ. При этом разницы нет: какая именно у вас Windows: 7, 8 или 10 – инструкция подойдет для всех ОС.

Коммерческие названия для HDMI CEC

HDMI CEC имеет несколько коммерческих наименований. Каждый из них технически предлагает немного другое меню функций, но основная функциональность, заключающаяся в наличии назначенного контакта в разъеме HDMI, не отличается.

Вот список фирменных наименований HDMI-CEC:

  • Hitachi: HDMI-CEC
  • LG: SimpLink
  • Mitsubishi: Net Command
  • Onkyo: RIHD
  • Panasonic: HDAVI Control, EZ-Sync или VIERA Link
  • Philips: EasyLink
  • Пионер: Куро Линк
  • Roku: игра в одно касание
  • Samsung: Anynet +
  • Sharp: Aquos Link
  • Sony: BRAVIA Sync
  • Toshiba: CE-Link или Regza Link
  • Заместитель: ЦИК

Некоторые коммерческие названия не слишком изобретательны, например, Hitachi HDMI-CEC или Vizio CEC. Большинство коммерческих названий содержат слово «ссылка» (Aquos Link, BRAVIA Link, CE-Link, EasyLink, SimpLink и т.д. ), Хотя у некоторых есть уникальные имена, такие как Anynet + (Samsung) и 1-Touch-Play (Roku).

Что такое HDMI CEC?

CEC – это встроенная функция интерфейса HDMI и разработана, чтобы пользователь мог управлять несколькими устройствами (до 10) всего лишь одним пультом дистанционного управления (например от телевизора). Так же CEC позволяет некоторым устройствам настраивать друг друга без участия пользователя.HDMI-CEC –является однопроводной двунаправленной последовательной шиной, которая выполняет функции пульта дистанционного управления.

Наличие CEC – проводки в устройстве обязательно, хотя сама реализация интерфейса в устройстве может отсутствовать.

Список доступных команд в CEC

  • Воспроизведение прикосновением: устройство станет активным источником при запуске воспроизведения;
  • Система в режиме ожидания: переключение всех подключенных устройств в режим ожидания;
  • Предустановленный перевод: передает настройки тюнера канала на другой телевизор;
  • Запись одним касанием: запись начинается немедленно;
  • Настройка таймера:одно устройство (например, телевизор)задает настройки таймера другого (например, DVD-рекордера);
  • Информационная система: проверяет все компоненты для адресов и конфигурации;
  • Пакет управления: управления воспроизведением;
  • Управление тюнером: управление тюнером другого устройства;
  • Экранное меню: использует экранный телевизор для отображения текста;
  • Меню управления устройством: при помощи меню другого устройства;
  • Маршрутизация управления: управление переключением источников сигнала;
  • Пульт дистанционного управления PassThrough: пройти через команды дистанционного управления;
  • Передачи имени устройства OSD: передает предпочтительные названия устройств телевизору.

Техническая реализация интерфейса

CEC реализован в виде магистрального провода в разъеме HDMI (контакт №13). Это позволяет устройствам, поддерживающим данный интерфейс взаимодействовать друг с другом.Главная идея «продукта» заключается в управлении одним пультом дистанционного управления — несколькими устройствами.

Видео демонстрация возможностей интерфейса:

Для выполнения конкретных действий, между связанными устройствами, может происходить обмен операциями (например, запись на STB/DVR) или получение общей информации (например: информации о нажатии определенной клавиши пульта).

В любой установке с HDMI – дисплей считается устройством по умолчанию и получает две выделенные метки: физический адрес(0.0.0.0) и логический адрес(0). В любой точке данной системы все CEC устройстваимеют как физические, так и логические адреса. В то же время устройства, которые не поддерживают CEC – имеют только физические адреса. Физические адреса обрабатываются на основании положения к устройству по умолчанию. Например:

  • Если выход A/V – ресивера подключается к разъему HDM1 телевизора – он получает физический адрес 1.1.0.0;
  • При подключении ко второму порту – получаете 2.0.0.

Логические адреса назначаются устройствам в зависимости от их функциональности (как это предусмотрено в документе спецификации CEC). Когда меню устройства HDMI выводится на дисплее (На Sony KDL46EX720это достигается путем нажатия кнопки Synk) – экран посылает сигнал по проводу CEC ко всем подключенным устройствам. После этого проводится сбор ответов и пользователю предоставляется список CEC –совместимых устройств.Выбор одного из них будет гарантировать то, что будущие удаленные нажатия клавиш пульта будут незамедлительно переданы телевизору.
