Основные физико-химические свойства элегаза.
Элегаз (шестифтористая сера, SF6) — газ без цвета и запаха. В нем содержится 21,95 % серы и 78,05 % фтора. Его молекулярная масса 146,06. При абсолютном давлении р — 0,229 МПа и выше (давление тройной точки) элегаз в зависимости от температуры может находиться во всех трех агрегатных состояниях (твердом, жидком и газообразном). При давлении 0,229 МПа температура тройной точки составляет 222,95 К, а теплота парообразования в ней 120 Дж/г. Плотность элегаза при Θ = 273 К и р = 0,1 МПа составляет 6,56 кг/м3. Абсолютная диэлектрическая постоянная еа = 1,0021. Критическое давление равно 3,71 МПа, а критическая температура составляет 318,7 К. Полное число степеней свободы молекулы элегаза равно 36. Из них три степени свободы — в поступательном движении, три — во вращательном, а остальные — в колебательном. Диаметр молекулы элегаза равен 5,33 А.
Для обеспечения стабильного переходного сопротивления поверхности скользящих контактов рекомендуется никелировать. Так как основными продуктами разложения элегаза в электрическом разряде являются фтористые соединения, то не рекомендуется использовать в элегазовой аппаратуре в качестве конструкционных материалы, содержащие кремний, такие как стекло, стеклопластики, кварцевый песок, в качестве наполнителя для эпоксидных компаундов. Поверхность фарфора желательно защищать от воздействия продуктов разложения.
Практически не подвержены действию продуктов разложения элегаза изоляционные материалы на основе лавсана. Хорошо зарекомендовали себя фторопласт, эпоксифторопласт, полиуретан, уретановые эластомеры, композиции на основе полидивинилового и полидивинилизопренового каучуков, резины НО-68, В-14, 1225А, 1345, 1376, 1481. Из эпоксидных смол стойкими к продуктам разложения элегаза являются смолы ЭДЛ, ЭД-6, нестойкими — циклоолифатическая СУ-175, НПС-609-21М, ЭД-5. Поэтому для изоляторов элегазовой аппаратуры рекомендуется использовать смолы ЭДЛ и ЭД-6 с наполнителями типа волластонита, кордиерита, муллита, фтористого кальция и электрокорунда белого, особенно с двумя последними.
При реально встречающемся в нормальной эксплуатации оборудования с элегазовой изоляцией содержании продуктов разложения элегаза допускается применять практически любые металлы в качестве конструкционных. При этом предполагается, что содержание кислорода в элегазе в процессе эксплуатации не превышает 0,03 весовых процента, а точка росы для паров воды не выше —40 °С. Сохранение содержания паров воды и продуктов разложения в элегазе в процессе эксплуатации достигается с помощью осушителей при запуске газа, технологии изготовления и монтажа оборудования, гарантирующих утечку газа не более 3 % в год, встроенных в оборудование фильтров — поглотителей продуктов разложения.
В качестве осушителя элегаза от паров воды и поглотителя продуктов разложения элегаза может быть рекомендован цеолит NaX. Его поглотительная способность составляет; по воде около 10 % сухой массы и по продуктам разложения около 6 %. В связи с сильной зависимостью количества образующихся продуктов разложения от чистоты газа и типа конструкционных материалов сформулировать конкретные рекомендации по необходимому количеству поглотителя затруднительно. Можно лишь привести конкретный пример, что коммутация тока 31,5 кА в выключателе на напряжение 110 кВ приводит к разложению 5—7 см3 элегаза на 1 кДж выделяемой в дуге энергии
Появление в элегазе в процессе эксплуатации АВН вредных для человека примесей (фторидов) является существенным недостатком элегаза как дугогасящей и изолирующей среды и требует особых мер предосторожности при ревизии элегазового оборудования (применения противогазов, защитных перчаток и других мер по технике безопасности).
Основные химико-физические свойства элегаза приведены в табл. 6. Таблица 6

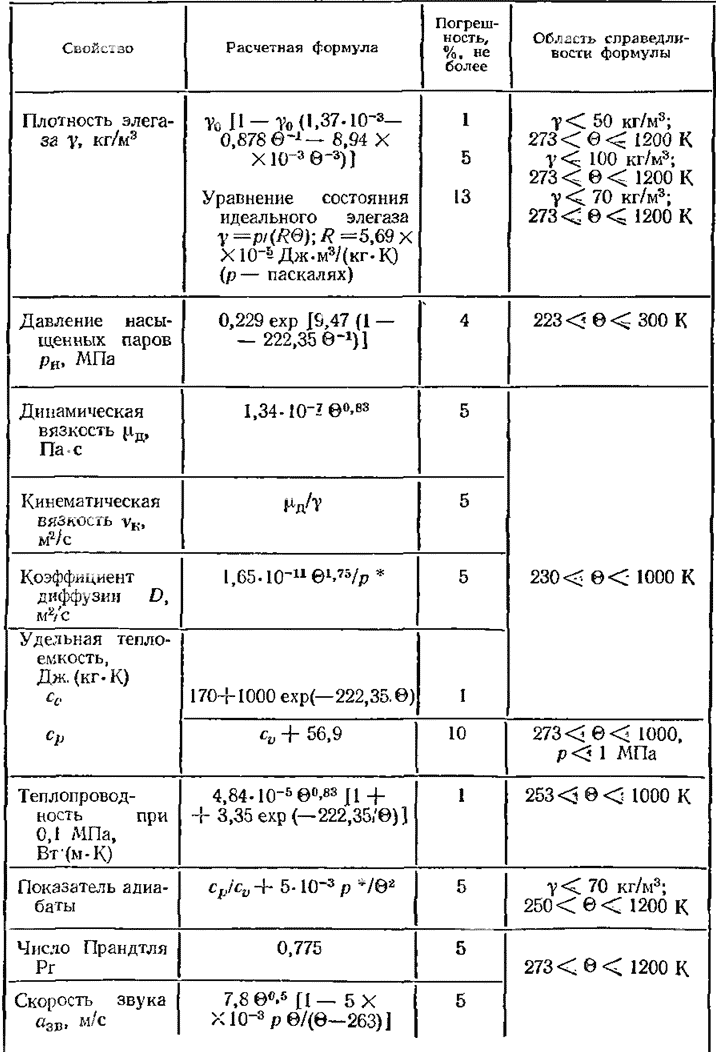

Физико-химические свойства газообразного элегаза * Давление р — в МПа
Таблица 6. Физико-химические свойства газообразного элегаза
* Давление р — в МПа.
Факторы, влияющие на электрическую прочность элегаза при заданном его давлении, можно условно разделить на две группы: физико-химические и механические. К первой группе относятся температура элегаза, примеси в нем других газов, включая пары воды, материал электродов. Ко второй группе относятся степень шероховатости поверхности электродов и число диэлектрических и проводящих частиц в объеме элегаза и на поверхности электродов. Влияние части перечисленных факторов на напряженность зажигания разряда уже рассмотрено.
Преимущества и минусы элегазовых выключателей
Приборы обладают несомненными плюсами:
- универсальность. Их можно ставить в сетях с практически любым напряжением;
- неприхотливость — ЭВ работают даже в пожароопасных местах и сейсмоопасных зонах;
- скорость срабатывания. Элегаз реагирует на возникновение дуги за доли секунды, благодаря чему происходит почти моментальное обесточивание защищаемых устройств;
- долговечность. Газ не изнашивает соприкасающиеся с ним элементы, газовая смесь не деградирует и не нуждается в регулярной замене, а внешняя оболочка ЭВ прочна и хорошо защищает от неблагоприятных воздействий;
- работают и с переменным, и с постоянным высоким напряжением. Это выгодно отличает их от не способных функционировать в высоковольтных сетях вакуумных;
- взрыво- и пожаробезопасность;
- замкнутая рабочая среда — при срабатывании не происходит выхлопа вовне.
Но есть и обусловленные конструкцией недостатки:
- высокая стоимость. Элегазовый выключатель просто устроен, но сложен в производстве, синтез газовой смеси также довольно трудоемок и затратен;
- нельзя поставить в произвольном месте. Выключатели монтируются только на особый электрический щит или специально подготовленных фундамент;
- требовательность к температурным условиям — при низких температурах ЭВ неэффективны (но элегаз можно подогревать);
- для обслуживания требуются специфические навыки и оборудование;
- система с электромагнитным приводом нуждается в емком аккумуляторе.
Основной недостаток смеси — наблюдающийся при определенных условиях ее переход в жидкую фазу. Это происходит при некоторых соотношениях температуры и давления. Например, в холодных условиях (минус 40 градусов Цельсия) требуется давление не выше 0.4 МПа с плотностью газа ниже 0.03 килограмма на кубический сантиметр — что не обеспечивает должных характеристик. Поэтому на практике во избежание перехода в состояние жидкости элегаз подогревают.
Конструктивные различия устройств
Различают три вида высоковольтных выключателей с использованием электротехнического газа:
Колонковые – имеют вид вертикальных наборов изоляторов (два или более), представляющих колонны – полюсы. В верхнем элементе располагается дугогасящее устройство, а нижний является опорным и служит диэлектрической прослойкой между аппаратом и металлической рамой. Рама может быть индивидуальной для каждого полюса, а может быть общей для всех трех. Внутри нижнего элемента находится рычаг (изоляционная тяга), передающий движение от приводной системы на подвижный контакт выключателя.
Баковые – изготовлены в виде металлической емкости цилиндрической формы, сверху которой размещаются два изолятора, являющиеся вводами высокого напряжения. Устройство для погашения электрической дуги помещено в металлическую емкость, заполненную элегазом.
Комбинированные – совмещают две предыдущие модели, то есть металлический бак с двумя рядами фарфоровых изоляторов. Один из них содержит дугогасящее устройство. Во втором изоляторном ряду находится встроенный токовый трансформатор.
Электрические дуговые разряды приводят к возникновению в элегазе вредных для человеческого организма примесей. Их образование может увеличиваться из-за присутствия частиц кислорода или водяных паров. Этот факт способен понизить электроизоляционные параметры аппарата, поэтому в верхней части первого изоляторного ряда, помещается фильтр для вбирания влаги и продуктов газового распада.
Конструктивные различия устройств
Различают три вида высоковольтных выключателей с использованием электротехнического газа:
Колонковые – имеют вид вертикальных наборов изоляторов (два или более), представляющих колонны – полюсы. В верхнем элементе располагается дугогасящее устройство, а нижний является опорным и служит диэлектрической прослойкой между аппаратом и металлической рамой. Рама может быть индивидуальной для каждого полюса, а может быть общей для всех трех. Внутри нижнего элемента находится рычаг (изоляционная тяга), передающий движение от приводной системы на подвижный контакт выключателя.
Баковые – изготовлены в виде металлической емкости цилиндрической формы, сверху которой размещаются два изолятора, являющиеся вводами высокого напряжения. Устройство для погашения электрической дуги помещено в металлическую емкость, заполненную элегазом.
Комбинированные – совмещают две предыдущие модели, то есть металлический бак с двумя рядами фарфоровых изоляторов. Один из них содержит дугогасящее устройство. Во втором изоляторном ряду находится встроенный токовый трансформатор.
Электрические дуговые разряды приводят к возникновению в элегазе вредных для человеческого организма примесей. Их образование может увеличиваться из-за присутствия частиц кислорода или водяных паров. Этот факт способен понизить электроизоляционные параметры аппарата, поэтому в верхней части первого изоляторного ряда, помещается фильтр для вбирания влаги и продуктов газового распада.
Элегазовые выключатели 110 кв, 220 кв
Для гашения электрической дуги часто используются различные газовые смеси. Элегазовые выключатели 110 кВ и 220 кВ работают именно по такому принципу и могут использоваться для работы в аварийных ситуациях.
Конструкция и виды
Элегазовые высоковольтные выключатели – это устройства оперативного управления для контроля высоковольтной линии энергоснабжения. Данные устройства имеют очень похожую конструкцию с масляными, но при этом, используют для гашения дуги не масляную смесь, а соединение газов. Зачастую это сера. Масляные выключатели требуют за собой особого ухода: по нормам необходимы периодическая замену масла и очистка рабочих контактов. Элегазовые в этом не нуждаются. Главное достоинство элегаза в его долговечности: он не стареет и минимально загрязняет механические части устройства.
Фото – высоковольтное оборудование
- Колонковые (HPL 245B1, MF 24 Schneider Electric);
- Баковые (ABB 242PMR, DT2-550 F3 – производитель Areva).
Колонковый элегазовый выключатель представляет стандартное отключающее устройство, работающее только на одну фазу (например, LF 10 от Шнайдер Электрик). Он используется для сети 220 кВ. Конструктивно состоят из двух систем: контактной и дугогасительной. Обе они располагаются в емкости, наполненной элегазом. Могут быть как ручными (контроль производится исключительно механически) или дистанционными. Из-за такого разделения они имеют довольно большие габаритные размеры.
Баковые имеют меньшие габариты, их дополняет привод ППРМ 2 для элегазового выключателя. Привод распределяется на несколько фаз, что позволяет обеспечить мягкое регулирование напряжения (включение и выключение). Также их достоинство в том, что они могут переносить большие нагрузки благодаря встроенному в систему трансформатору тока.
Помимо конструктивных особенностей, выключатели элегазового типа классифицируются по принципу гашения дуги:
- Автокомпрессионные или воздушные;
- Вращающие;
- Продольного дутья;
- Продольного дутья с дополнительным разогревом элегаза.
Принцип работы и назначение
Элегазовые выключатели высокого напряжения работают за счет изоляции фаз друг от друга посредством элегаза. Когда срабатывает сигнал о том, что нужно отключить электрооборудование, контакты отдельных камер (если устройство колонковое) размыкаются. Таким образом, встроенные контакты образуют дугу, которая помещена в газовую среду. Она разлагает газ на отдельные компоненты, но при этом и сама снижается из-за высокого давления в емкости. Если система установлена на низком давлении, то используются дополнительные компрессоры для нагнетания давления и создания газового дутья. Для выравнивания тока дополнительно используется шунтирование.
Отдельно нужно сказать про модели бакового типа. Их контроль выполняется приводами и трансформаторами. Приводной механизм для этой установки является регулятором: он необходим для включения, выключения электрической энергии и удержания дуги (при надобности) на определенном уровне. Приводы бывают:
Пружинный имеет очень простой принцип действия и высокий уровень надежности. В нем вся работа выполняется только за счет механических деталей. Пружина зажимается и фиксируется на определенном уровне, а при изменении положения контрольного рычага она разжимается. На основании его принципа работы часто готовится научная презентация действия шестифтористой серы в электрической среде.
Современные пружинно-гидравлические приводы помимо пружины дополнительно оснащены гидравлической системой управления. Они считаются более эффективными, т. к. пружинные механизмы могут сами поменять положение фиксатора.
Достоинства элегазовых выключателей:
- Универсальность. Данные выключатели используются для контроля сетей с любым напряжением;
- Быстрота действия. Реакции элегаза на наличие электрической дуги происходят за доли секунды, это позволяет обеспечить быстрое аварийное отключение подконтрольной системы;
- Подходят для эксплуатации в условиях пожароопасности и вибрации;
- Долговечность. Контакты, соприкасающиеся с элегазом, практически не изнашивают, газовые смеси не нуждаются в замене, а у наружной оболочки высокие показатели защиты;
- Подходят для отключения переменного и постоянного тока высокого напряжения, в то время, как их аналоги – вакуумные модели не могут использоваться на высоковольтных сетях.
Элегазовые выключатели принцип действия
Метод гашения дуги разнообразными газовыми смесями давно известен как в научной физике, так и производственном процессе.
Современное оборудование, имеющее внутри себя подготовленный газ, широко используют в производственных целях для предотвращения аварийных ситуаций.
Но то, какие именно процессы в этот момент происходят в самом приборе, известно далеко не всем. Потому ниже мы рассмотрим принципы, на которых основан такой прибор как элегазовый выключатель.
Особенности конструкции
Элегазовый выключатель – прибор, предназначенный для контроля и осуществления надзора за высоковольтными электросетями. По своим конструкционным принципам он близок к масляному выключателю, но вместо масляной смеси внутри находится газ. Также подобное сравнение показывает, что элегазовый аппарат порядком долговечнее и требует меньшего ухода.
Обычно в качестве газа применяют серу, но существую и иные смеси.
Существуют следующие разновидности конструкции:
Также данный прибор классифицируют исходя из метода гашения:
- вращающий;
- воздушный;
- продольный.
Принцип работы и сфера применения
Работа устройства основана на изоляции фаз методом использования элегаза.
Детально принцип работы колонкового выключателя выглядит следующим образом:
- Поступление сигнала выключения заставляет сигналы камер разомкнуться.
- После этого встроенные контакты прибора создают дугу.
- Среда с активированной дугой заставляет газ активно делится на частицы.
- Вызванное этим процессом высокое давление, снижает саму качественную проводимость среды и дуга тухнет.
В некоторых конструкциях предусмотрен отдельный компрессор, который помогает нагнетать ситуацию в приборах работающих не низком давлении. Также, при газовом дутье применяется шунтирование, благодаря которому сила тока выравнивается и процесс стабилизируется.
Принципы работы колонковых устройств несколько отличаются:
- контроль прибора осуществляется трансформаторами и дополнительными приводами. Такой подход обеспечивает возможность удерживания дуги в рамках определенной мощности, а также контролируемое выключение и включение всей сети;
- сами приводы бывают гидравлическими и пружинными. Сугубо пружинные механизмы полностью построены на механических сочленениях, потому они конструктивно простые и надежные. Гидравлические приводы — являются дополненной гидравликой версией пружинного механизма.
Гидравлическая система более надежна благодаря гидравлической страховке, но при этом обременена рисками, связанными с ней же.
Достоинства и недостатки
Любой механизм или прибор обладает рядом преимуществ и недостатков.
В нашем случае к первым относят:
- Многофункциональность – напряжений, с которыми не мог бы справиться прибор, попросту не существует.
- Скорость – скорость реакции элегаза измеряется тысячными секунды, что позволяет произвести аварийное отключение в действительно короткие сроки.
- Пожаробезопасность и устойчивость к вибрации.
- Срок эксплуатации – корпус устройства надежно защищен, а контакты, защищаемые газовой средой, не подлежат износу в принципе.
- Работоспособность в сетях высокого напряжения – те же вакуумные приборы этого не могут.
На этом лучшие особенности такого выключателя заканчиваются, потому перейдем к недостаткам:
- Цена – сама элегазовая смесь стоит дорого, при этом и работы по созданию прибора являются достаточно затратными, потому этот выключатель достаточно дорогой.
- Низкие температуры – самый большой минус этого аппарата. Прибор в принципе не способен работать при маленьких температурах, ведь они сильно влияют на физические свойства содержимого, нарушая работоспособность всей системы.
- Дорогое обслуживание – работы по ремонту устройств данного типа достаточно редкое явление. Его конструктивные особенности помогают ему оставаться надежным почти всегда, но если ремонт необходим – он будет стоить очень дорого. Во-первых, производить такой ремонт можно только высокоточной техникой, которая сама по себе редкость, во-вторых, специалисты, умеющие обращаться с этой техникой, также просят высокую плату.
- Дорогой монтаж – ситуация полностью аналогична обслуживанию. Монтаж крайне сложен в исполнении, потому работы по подготовке специальной платформы может производить только профессионал.
Подробнее ознакомиться с устройством и принципом действия элегазового выключателя вы можете на видео ниже:
Напоследок
Надеемся, что теперь для вас не осталось пробелов в теоретических принципах работы элегазовых выключателей высокого напряжения.
Преимущества
Список преимуществ элегазовых подстанций огромен. Это объясняет популярность представленных трансформаторных устройств. К преимуществам относится следующее:
Техническое обслуживание в процессе эксплуатации установки практически не требуется. Это преимущество техники объясняется заполнением корпуса элегазом. Высокая пожаро- и взрывобезопасность обеспечиваются применением при создании изоляционной среды, хладагента гексафторида серы. На предприятии не требуется устанавливать оборудование для тушения пожара, дополнительную масляную емкость. Технические особенности позволяют эксплуатировать установку не менее 35 лет. Внутреннее давление относительно невелико
Принцип заполнения короба дополнительно обеспечивает взрывобезопасность систем. Для различных областей эксплуатации применяется оборудование от 35 до 2000 А
Уделять большое внимание обслуживанию трансформатора не потребуется. Это сокращает расходы предприятия
Технический контроль качества производится производителем на всех этапах производства. Трансформаторные устройства представленной категории характеризуются компактными габаритами. В ходе технического оснащения подстанции возможно коммутировать подобные установки с оборудованием других разновидностей
Это позволит рационально использовать свободное пространство помещения. Работа установки характеризуется низким уровнем шума. Не требуется расширительный бак. Это позволяет уменьшить высоту конструкции. Появляется больше возможностей для установки агрегата в различных помещениях.
При нынешнем техническом развитии энергетической отрасли ведутся новые разработки, позволяющие усовершенствовать конструкцию элегазового оборудования. Специалисты утверждают, что подобная аппаратура со временем вытеснит масляные разновидности силовых трансформаторов.
Литература
- Аметистов Е.И. Основы современной энергетики под общей редакцией чл.-корр. РАН Е.В. Аметистова — М.: Издательство МЭИ, 2004.- 822с.
- Неклепаев Б.Н. Электрическая часть электростанций и подстанций / Б.Н. Неклепаев, И.П. Крючков – М.:Энергоатомиздат,1989.- 605с.
- Полтев А. И. Конструкции и расчёт элегазовых аппаратов высокого напряжения. — Л.: Энергия, 1979. -240 с.;
- Электрические аппараты высокого напряжения/ Под редакцией Г. Н. Александрова. — Л.: Энергоатомиздат, 1989. — 344 с.;
- Справочник по электрическим аппаратам высокого напряжения/ Под редакцией В. В. Афанасьева. — Л.: Энергоатомиздат, 1987. — 544 с.;
Разновидности вакуумных выключателей
- вакуумные выключатели до 35 кВ;
- вакуумные выключатели выше 35 кВ;
- вакуумные выключатели нагрузки — современная замена автогазовым выключателям нагрузки;
- Вакуумные контакторы до и свыше 1000 В.
Достоинства
- простота конструкции;
- простота ремонта — при выходе из строя камеры она заменяется как единый блок;
- возможность работы выключателя в любом положении в пространстве;
- надежность;
- высокая коммутационная износостойкость;
- малые размеры;
- пожаро- и взрывобезопасность;
- отсутствие шума при операциях;
- отсутствие загрязнения окружающей среды;
- удобство эксплуатации;
- малые эксплуатационные расходы.
Недостатки
- сравнительно небольшие номинальные токи и токи отключения;
- возможность коммутационных перенапряжений при отключении малых индуктивных токов — современная разработка вакуумного выключателя с возможностью синхронной коммутации решает эту проблему;
- небольшой ресурс дугогасительного устройства по отключению токов короткого замыкания.
Включение и отключение коммутационного аппарата осуществляется за счет соответствующих пружин. Срабатывание пружин осуществляется воздействием специальных электромагнитов (соленоидов) включения и отключения, либо нажатием кнопок включения и отключения непосредственно в приводе ВВ.
Перед включением выключателя необходимо привести в рабочее положение пружину включения, то есть взвести ее. Взвод пружины происходит при подаче оперативного тока на электпродвигатель привода ВВ. При отсутствии возможности подачи оперативного тока, например при обесточении распределительного щита постоянного тока, взвести пружину можно вручную при помощи специальной рукоятки.
Достоинства
Недостатки
Достоинства
Недостатки
Это интересно: Потолочная розетка под люстру: монтаж розетки на потолок
Технические характеристики
Рассмотрим технические характеристики выключателей разных производителей и типов работы.
МЕК SF6 элегазовый пружинный выключатель HD4
| Напряжение, кВ | 12 … 40,5 |
| Ток, А | 630 … 3 600 |
| Аварийный ток, кА | 16 … 50 |
Элегазовый выключатель LTB 145D1/B:
| Напряжение, кВ | 145 |
| Ток (номинальный/отключения), А/кА | 3150/40 |
| Время выключения, мс | 25 |
| Бестоковая пауза, мс | 300 |
| Привод | Пружинно-моторного типа |
ВГБУ-220:
| Номинально/наибольшее напряжение, кВ | 220/252 |
| Аварийный ток, кА | 40/50 |
| Рабочий ток, А | 2000 |
ВГБЭП-35 (ВГБ-35, ВГБЭ):
| Отключаемый ток, А | 630 |
| Содержание элегаза, % | 32 |
| Бестоковая пауза, с | 0,3 |
| Давление заполнения элегаза при 20° С, МПаабс (кгс/см2) | 0.55 (5.5) |
| Напряжение постоянного тока и переменного, В | 220/110-220 |
ВГТ-35 (ВМТ-35):
| Ток, А | 630 |
| Климатическое исполнение | УХЛ |
| Напряжение в трехфазной сети переменного тока, В | От 35 до 1000 |
| Частота, Гц | 50 |
ВЭБ-220:
| Номинальный ток, А | 220 |
| Ток отключения, кА | 2500 |
| Напряжение, кВ | 250 |
| Число приводов | 1 |
Колонковый ВГТ-110:
| Ток, А | 3150 |
| Отключение при, кА | 40 |
| Напряжение, кВ | 110 |
| Привод | 1 |
| Время отключения, мс | 62 |
ВГУ-110 (газовый силовой):
| Напряжение, В | 110 |
| Ток, А | 3150 |
| Отключение, кА | 40 |
| Климатическое исполнение | У1 |
| Условия хранения | 25 лет при температуре не менее 20 градусов и влажности не более 60 % |
Колонковый выключатель GL314 Alstom:
| Напряжение, кВ | 220 |
| Максимальное напряжение, кВ | 240 |
| Рабочий ток, А | 4000 |
| Отключение, кА | 50 |
| Износостойкость | М2 |
Генераторные силовые отключающие устройства с пружинным приводом – FKG 2:
| Номинальный ток, А | 9000 |
| Номинальное напряжение, кВ | 24 |
| Отключение, кА | 63 |
| Время выключения, мс | 60 |
| Управление | Пружинный привод, трехполюсное |
Элегазовый компрессионный выключатель фирмы Siemens (Сименс)3AP1FG-245 (для установки нужны фундаменты):
| Рабочее напряжение, кВ | 220 |
| Отключение | В три периода |
| Привод | Пружинного типа |
| Ток, А | 4000 |
| Выключение сети при, кА | 40 |
Купить подходящие элегазовые выключатели можно в любом электротехническом магазине. Их стоимость зависит от типа устройства и его производителя. Прайс-лист в Самаре, Москве, Екатеринбурге и других городах варьируется от 100 долларов до нескольких тысяч.
Выключатели нагрузки
Выключатель нагрузки — высоковольтный коммутационный аппарат, который занимает промежуточное положение между разъеденителем и выключателем по уровню допустимой нагрузки комутационных токов. Способен отключать без повреждения как номинальные нагрузочные токи, так и сверхтоки при аварийных режимах. Выключатель нагрузки допускает коммутацию номинального тока, но не рассчитан на разрыв токов КЗ.
По принципу гашения дуги выключатели нагрузки классифицируются:
- Автогазовые(самый распространенный тип)
- Вакуумные
- Элегазовые
- Воздушные
- Электромагнитные
В распределительных сетях наиболее распространены конструкции выключателей нагрузки (ВНР, ВНА, ВНБ) с гасительными устройствами газогенерирующего типа.
Рисунок 6 – Выключатель нагрузки с гасительными устройствами газогенерирующего типа (BH) а – общий вид выключателя; б – гасительная камера
Как видно по рисунку, устройство основано на элементах трехполюсного разъединителя для внутренней установки. На опорных изоляторах разъединителя укреплены гасительные камеры. Но привод разъеденителя изменен для того, чтобы обеспечить достаточную скорость срабатывания при включении и отключении.
В положении «включено» ножи входят в гасительные камеры. Контакты разъединителя и скользящие контакты гасительных камер замкнуты. При отключении тока сначала отключаются контакты разъединителя, затем ток смещается через вспомогательные ножи в гасительные камеры. После этого размыкаются контакты в камере. Зажигаются дуги, которые гасятся в потоке газов, являющихся продуктами разложения вкладышей из оргстекла, находящихся в камере. В положении «отключено» вспомогательные ножи находятся вне гасительных камер, обеспечивая достаточные изоляционные разрывы.
Правила обслуживания элегазового выключателя
Обслуживание элегазовых выключателей регламентируется Правилами устройства электроустановок (ПУЭ) 1.8.21.
При подключении системы следует проверить присутствие в баке минимального давления — без этого прибор сломается. Во избежание предупреждений конструкцией предусмотрена сигнализация, предупреждающая о критическом значении давления. Имеется также манометр для визуального контроля.
Шкаф привода содержит не позволяющие возникнуть конденсату на ответственных механизмах нагревательные элементы. Оператор ЭВ обязан следить за постоянной работой нагревателей и не допускать их выключения.
При осмотре ЭВ следует:
- проконтролировать состояние внешней защиты;
- убрать загрязнения при их наличии;
- устранить повреждения;
- выяснить и устранить причину нагрева контактов при наличии такового;
- если обнаружены посторонние шумы и треск — выявить их источник;
- проверить целостность металлической опорной рамы, поскольку она одновременно и часть контура заземления;
- снять показания манометра и сверить их с указанными производителем паспортными данными;
- проверить, исправны ли приборы управления и контроля, отремонтировать или заменить вышедшее из строя
При падении давления газа его запасы в камере пополняется.
Из чего состоит оборудование и какие бывают конструкции?
Элегазовый высоковольтный выключатель – это устройство, назначение которого управлять и осуществлять контроль над высоковольтной линией энергоснабжения. Конструкция такого оборудования напоминает механизм масляного устройства, только для гашения применяется соединение газов вместо масляной смеси. Как правило, используется сера. В отличие от масляного прибора, элегазовый не требует особого ухода. Его главным достоинством считается долговечность.
Элегазовые выключатели делятся на:
- Колонковый. Применение такого строения оптимальное только для сети 220 кВ. Это отключающее устройство работает на одну фазу. В конструкцию входит две системы, которые размещаются в емкости с элегазом. Это контактная и дугогасительная система. Также они могут быть как ручными, так и дистанционными. Это считается основной причиной их больших размеров.
- Баковый. По габаритам меньше, чем колонковые. В конструкции имеется дополнительный привод, который имеет несколько фаз. Благодаря этому можно плавно и мягко регулировать включение и выключение напряжения. А из-за того, что в систему встроен трансформатор тока, механизм способен переносить большие нагрузки.
По методу гашения электрической дуги элегазовые силовые выключатели делятся на:
- воздушный, его еще называют автокомпрессионный;
- вращающий;
- продольного дутья.
