Блокировка и разблокировка поверхности
Удобной дополнительной опцией считается возможность блокировки устройства от случайного включения духовки, изменения настроек неосторожными движениями или детьми. При активации режима блокировки прибор не реагирует на нажатие сенсорных кнопок на панели управления.
Активируется и деактивируется режим посредством 3-х секундного удержания кнопки с пиктограммой ключа/замка.
На панели управления должно появиться сообщение о том, что режим блокировки включен/отключен. На некоторых моделях вместо сообщения об активации опции блокировки появляется индикатор в виде ключа/замка.
Для блокировки панели используют клавишу в виде замка
Самодельные варианты
Существует несколько вариантов конструкций, которые легко создать своими руками. В основе первого варианта лежит система из пластиковых труб и высокочастотный инвертор. Последний придется приобрести отдельно. Желательно, чтобы модель обладала функцией плавной регулировки тока. Минимальный показатель мощности — 15 ампер, но для качественного обогрева лучше выбирать более мощные варианты.
Нагреваемый элемент можно собрать из стальной катанки или проволоки диаметром 7 мм. Корпус индукционной катушки одновременно выполняет функцию части трубопровода и может изготавливаться из пластиковых толстостенных труб с внутренним диаметром около 50 мм.
К корпусу прикрепляются два патрубка. По одному из них к котлу подается холодный теплоноситель, а по другому отдается нагретая вода. Внутренняя часть корпуса полностью заполняется нагреваемым элементом. Торцы можно закрыть кусками стальной сетки.
Устройство в доме
Для того чтобы сделать индукционную катушку, пластиковую трубу тщательно обматывают медным проводом. После этого самодельное устройство монтируется в трубопровод. С этой целью просто вырезается кусок трубы, на место которого и будет вставлена катушка. Прежде чем подключать устройство, в систему необходимо залить теплоноситель — иначе корпус просто расплавится.
Еще один простой вариант, который легко сделать своими руками — это агрегат с трехфазным трансформатором. Две трубы свариваются между собой в форме кольца. Эта конструкция будет выполнять функцию нагревателя. На корпус наматывается обмотка. Подача и отвод теплоносителя, как и в предыдущем варианте, обеспечивается двумя патрубками. Всю конструкцию можно поместить в теплоизолирующий кожух, чтобы минимизировать потери тепла во время эксплуатации оборудования.
Индукционный котел обязательно должен быть заземлен. Устанавливать его можно только в закрытые сети отопления с принудительной циркуляцией. Он подходит для монтажа в системы с любым видом труб, включая пластиковые. При установке агрегата необходимо соблюдать расстояние не менее 30 см между котлом и стенами. От пола и потолка это расстояние должно быть не менее 80 см. Даже созданный своими руками индукционный котел можно оснастить дополнительной группой безопасности и автоматикой. Эта работа сложнее, но она обеспечит стабильное функционирование всей системы.
Чем индукционная плита отличается от обычной
У вас есть маленькие дети? – спросил продавец.
Да, у меня 5-летний сын – ответил я.
Он еще ни разу не обжигался о горячую плиту?
Я вспомнил: примерно год назад мой малыш и правда обжегся о плиту. Просто проходил мимо и взялся рукой за поверхность. Плита была уже выключена, но то место, где стояла кастрюля, оставалось очень горячим.
Да, такое было – вынужден был признать я.
Если бы у вас была индукционная поверхность, этого бы не случилось. Она не нагревается.
С этого момента у нас завязалась “научная” беседа. Мне и правда стало интересно, как это может быть: у включенной и работающей “на полную катушку” плиты поверхность остается холодной, а нагревается только сама кастрюля.
Оказалось, что для нагревания посуды в индукционной плите используется тот же принцип, как в электрическом трансформаторе. Вы знаете, как работает трансформатор? Давайте на всякий случай быстро расскажу.
Наверняка вы знаете, что трансформатор – это такая тяжелая штуковина. Из нее наружу выходит 4 провода. Одна пара втыкается в обычную розетку, напряжение в которой, как известно, 220 вольт. На другой паре проводов напряжение, как это ни странно, 12 вольт. Или 9. Или вообще 4.5.
Не будем вдаваться в подробности остальной части электрической схемы адаптера питания, но получается, что через него можно включить в розетку мобильный телефон для подзарядки которого требуется всего, скажем, 3.6 вольта.
Как происходит такое значительное понижение напряжения? Давайте посмотрим на картинку:
На одну пару контактов подаем 220 вольт из розетки (U1). В результате в металлическом сердечнике трансформатора образуется магнитное поле. В другой обмотке трансформатора, напрямую не связанной с первой, как это ни странно тоже возникает электрический ток с напряжением… а вот это уже зависит от количества витков проволоки вокруг сердечника.
Таким образом, за счет соотношения количества витков в первичной и вторичной обмотках достигается нужное напряжение на выходе.
В индукционной плите первичная обмотка (грубо говоря, катушка с проволокой) находится под стеклокерамической поверхностью. По катушке идет ток очень высокой частоты 50-60 килогерц. Так называемые вихревые токи создают вокруг катушки, если можно так выразиться, облако электромагнитного излучения.
Днище кастрюли, которую мы поставили на поверхность плиты, попадает в это “облако”. В нем под действием электромагнитного поля начинаются процессы, приводящие к нагреванию. По сути дела днище кастрюли становится второй обмоткой трансформатора.
Самое удивительное, что сама стеклокерамическая поверхность плиты при этом остается холодной. Конечно, она нагревается от разогретого днища кастрюли или сковородки, но этот нагрев – ничто по сравнению с огненным “блином” обычной плиты “Лысьва” или красной, аж смотреть страшно, стеклокерамики.
Иными словами, если вы включите конфорку индукционной панели, но ничего на нее не поставите, она просто выключится через несколько секунд под действием автоматики, не нагревшись ни на один градус.
Если положить руку на поверхность индукционной плиты, то вы абсолютно ничего не почувствуете, даже если включите соответствующую конфорку на максимум.
Но если поставить на такую плиту правильную кастрюлю (о том, какая посуда подходит для индукционных панелей поговорим чуть позже), то ее дно буквально сразу начнет заметно нагреваться. Буквально несколько секунд и вы уже не сможете держаться рукой за дно посудины – горячо!
Да что там говорить. Вот посмотрите, как быстро вскипает на индукционной панели холодная вода.
Разборка и ремонт
Все причины, по которой индукционная варочная панель «имеет право» не работать, проверены: остается полноценный ремонт. В первую очередь, отсоедините плиту от электропитания (даже если вы уверены в себе, как мастер-электрик).
Затем нужно аккуратно снять декоративную поверхность, для получения доступа к внутренностям. Вне зависимости от бренда производителя, препарированные индукционные плиты выглядят так:
Производим внешний осмотр. Любые следы копоти, изменение цвета компонентов, следы температурной побежалости на металле, должны вызвать подозрение. Проблему надо искать с внешних проявлений.
Если ничего подозрительного не обнаружено — действуем по алгоритму «от простого к сложному:
Неважно, что она может быть на английском языке (скорее всего это так). Любой начинающий мастер, умеющий читать схемы, легко в ней разберется
Не лишним будет фотографировать каждый шаг, особенно перед демонтажем каждого узла. В последствии вы не допустите ошибок при сборке.
- Проверяем группу питания: кабель, контакты, блок предохранителей. Для этого нужен мультиметр.
- Внимательно осматриваем спирали индукционных катушек. На них не должно быть трещин, касаний между витками, посторонних токопроводящих предметов.
- Вместе с катушками производим осмотр датчиков температуры. Без электросхемы их довольно сложно проверить, но они работают по принципу терморезистора. При нагреве сопротивление должно меняться (снова пригодится мультиметр).
- Затем тестируем исправность соединительных проводов от индукционной катушки до генератора. Проверяем цепи мультиметром.
- Осматриваем плату управления. Часто на ней появляются трещины (при температурном воздействии), которые приводят к разрыву токоведущих дорожек. Для этого понадобится мощная лампа (на просвет) и увеличительное стекло.
- Извлекаем потенциально проблемную конфорку в корпусе с платой генератора. Осматриваем элементную базу. Сгоревшие радиодетали, как правило, видно сразу.
- Когда по причине обгорания невозможно разобрать номинал, без бумажной схемы подобрать деталь нереально.
- Если электронный элемент идентифицируется, не обязательно искать точно такой же (фирма изготовитель не имеет значения). Он может оказаться слишком дорогим или дефицитным. Есть базы данных по радиодеталям в интернете: «datasheet». На этих ресурсах можно без труда подобрать аналог.
- При наличии одинаковых конфорок, можно произвести замену платы генератора, чтобы найти неисправный элемент методом исключения. Вы точно будете знать, что вышло из строя: управление или катушка индуктивности.
В чем преимущества?
Индукционная плита имеет ряд достоинств, которые выгодно отличают ее от конкурентов.
Из основных:
- Максимальный КПД, обусловленный началом нагрева посуды сразу после включения, а это экономит электричество;
- Надежная защита от «неправильной» посуды. Конфорка не включится, если на плите оказалась сковорода или кастрюля с не магнитным днищем;
- Автоматическое отключение при снятии посуды;
- Удерживание заданной температуры на определенном уровне. Это обусловлено тем, что на контролирующий датчик не воздействует высокая температура металлических изделий;
- Стабильная мощность, которая не зависит от напряжения бытовой сети;
- Широкий выбор программ, что позволяет готовить блюда различной сложности;
- Прогрев индукционной поверхности производится только от посуды, поэтому вероятность получения ожогов предельно низка;
- Отсутствие неприятных запахов;
- Легкость обслуживания. Большинство современных моделей имеет стеклянную поверхность, обработка которой не составляет труда.Снаружи посуда не пригорает из-за отсутствия действия открытого огня и горячих поверхностей.
Из недостатков стоит выделить большую мощностью, что создает дополнительную нагрузку на проводку, наличие электромагнитного излучения и возможность применения только специальной посуды.
Кроме того, если одновременно включить все конфорки, они не будут выдавать полную мощность.
Как готовить на индукционной плите
Для приготовления пищи необходимо подготовить необходимые продукты и, разумеется, посуду, об этом ниже.
Подбираем посуду для индукционной плиты
Для готовки на индуктивных печах целесообразно применять специализированную утварь, выполненную из ферромагнитных материалов.
Это определено физическим принципом, который лежит в основе её работы. Вихревые токи, которые создают тепло в посуде, наиболее эффективно воздействуют на ферромагнитную посуду. Если у потребителя нет желания тратить деньги на приобретение новой посуды, можно купить переходник
, выполненный в виде диска и укладываемый на конфорку, таким образом, можно будет использовать привычную кухонную утварь (стекло, алюминий и пр.). Этот адаптер будет принимать на себя действие вихревых токов, и разогреваться, передавая тепло посуде на нём установленной.
Оптимальным решением будет использование посуды с толстым дном.
Разбираемся в режимах
Для того чтобы процесс приготовления пищи стал проще, производители стараются установить большее количество функций, и некоторые из них, в самом деле, могут принести определённую пользу. Например, функция Booster, позволяющая перебрасывать мощность с конфорки на конфорку.
Она даёт возможность забрать у свободной конфорки энергию. Это позволяет приготовить пищу несколько быстрее.
Режим поддержки тепла
– его наличие позволяет оставлять приготовленную пищу на плите, и та долго не сможет остыть.
Аварийное отключение
сработает, тогда, когда на варочную поверхность попадёт жидкость. В результате происходит отключение всех конфорок.
Отдельные модели предлагают пользователям различные режимы, которые позволяют приготовить отбивную или потушить грибы.
Как разблокировать индукционную плиту
В некоторых случаях возникает необходимость блокировки плиты, например, от маленьких детей, которые могут побаловаться с панелью управления. На лицевой панели может располагаться кнопка с изображением замка.
После нажатия на неё произойдёт блокировка управления плитой. Для её отключения необходимо нажать две кнопки одновременно, как правило, это копки «плюс» и «минус», после нажатия надо выдержать определённое время.
Особенности приготовления на индукционной плите
Одна из главных особенностей индуктивной плиты это скорость приготовления. Все, кто используют её в быту, отмечают её быструю работу. Рассмотрим это на примере изготовления обыкновенной яичницы. Так, на газу яичница в среднем будет готова через 12–15 минут, на индуктивной печи, время приготовления займёт не более 4 минут.
Что такое стеклокерамика
Если очень просто то это материал на основе литого стекла. Наработанные технологии производства, позволяют используя различные присадки (литий, цинк, кремний и др.) и определенные режимы последующих многоуровневых термообработок, получать совершенно новые композиционные материалы с заданными свойствами.
Стеклокерамическое покрытие для электроплит наиболее известное из их числа, но не как не основное. Не будет открытием большой тайной то, что основное применение композитных материалов, стеклокерамики в том числе это: электроника, воздушно-космическая техника и другие высокотехнологичные направления.
Свойства стеклокерамических поверхностей
Вы никогда не задавались вопросом, почему большинство производителей электроплит в качестве варочной поверхности выбирают именно стеклокерамику, хотя есть материалы и попрочнее? Всё дело в термомеханических свойствах.
На сколе листа хорошо видна поперечно направленная структура материала.
- Анизотропность или направленная кристаллизация. Способность кристаллических решеток изменять физические свойства в зависимости от направления т. е. тепло быстро прогревается в поперечном направлении непосредственно под источником тепла, оставаясь почти холодным в 5-10 см от зоны нагрева.
- Низкий коэффициент теплового расширения, отсюда устойчивость к резким перепадам температур. Со стеклокерамикой ничего не случится, даже если на разогретую поверхность пролить холодную воду.
- Высокая температура деформации 1000-1200°.
Для чего нужен индукционный диск
Истинные гурманы уверяют, что настоящий ароматный кофе можно сварить только в керамической турке. Глина сохраняет природный аромат зерен. Из-за пористой структуры стенок, в процессе приготовления напиток насыщается кислородом, что делает его по-особому вкусным. Другие любители предпочитают медь – благодаря свойствам этого металла медная турка равномерно и быстро прогревается. От этих предпочтений можно не отказываться, если приобрести диск-адаптер.
Он представляет собой металлический блин, который можно разместить на конфорке. Плита распознает его, как правильную посуду и начинает нагрев. На этот диск уже можно смело устанавливать джезвы из любого материала. В этом случае не страшно, если у посуды маленький диаметр дна. Она будет равномерно нагреваться адаптером.
Важно для варки кофе приобретать не любые диски, а ферромагнитные. Некачественные диски могут вызывать перегрев плиты, что приводит к ее преждевременному износу и к тому, что сварить хороший кофе не получится
Ферромагнитные адаптеры состоят из нескольких слоев стали и магнитной прослойки. Эта конструкция обеспечивает равномерный прогрев.
Увы, у индукционных турок горлышко неправильное, слишком широкое. Из-за этого не образуется пробка-пенка, препятствующая испарению аромата. Это еще один момент, почему настоящие гурманы предпочитают купить адаптер, а не специальную турку.
Также сварить кофе на индукционной плите в обычной турке можно при помощи сковороды. В нее насыпают песок и варят кофе по-турецки.
Особенности выбора посуды
Индукционная плита подразумевает использование специальной посуды. Это напрямую связано с принципом работы индукции: устройство плиты подобно трансформатору из уроков физики, только первичной обмоткой является катушка, а вторичной — посуда.
Производители маркируют её специальным знаком в виде спирали, и сегодня набор индукционной посуды можно приобрести практически в любом специализированном магазине.
Проверить, подходит ли ваша сковорода или кастрюля для индукционной плиты, можно с помощью магнита: если он прилипнет ко дну, то её смело можно использовать.
Если вы поставите на конфорку неподходящую ёмкость, плита просто не будет работать. Во время готовки нагревается только дно посуды и, соответственно, еда, находящаяся в ней, но не варочная поверхность. Поэтому, если на конфорку упадет кусочек еды, — ничего страшного. Белок не свернётся, лук не пригорит, а вам не придётся в мучениях соскребать угольки.
При выборе посуды обязательно стоит обратить внимание на её дно, которое должно быть ровным, без вмятин и выпуклостей. Производители рекомендуют подбирать посуду так, чтобы диаметр дна соответствовал диаметру конфорки: чем меньше будет кастрюля или сковородка, тем меньше будет мощность
А что, если вы привыкли по утрам пить свежесваренный в турке кофе? Тогда вам придётся дополнительно приобрести специальный адаптер — металлический диск-переходник, который будет покрывать поверхность конфорки.
duhovka.vyborkuhni.ru
Такой диск позволяет готовить пищу в обычной посуде, не предназначенной для индукционных плит. Однако использовать его на постоянной основе едва ли удобно. Во-первых, производители адаптеров не рекомендуют включать плиту на максимальную мощность, что уже ограничивает вас в блюдах. Во-вторых, вам всё равно не хватит одного диска, чтобы одновременно готовить несколько блюд на разных конфорках. Целесообразно задуматься о его приобретении, если у вас действительно есть потребность в использовании мелкой посуды на малой или средней мощности. Например, для варки кофе или подогрева молока.
Что такое индукционная плита
Как бы ни была совершенна в техническом плане индукционная плита – плюсы и минусы у нее тоже есть. Существует три вида индуктивных приборов:

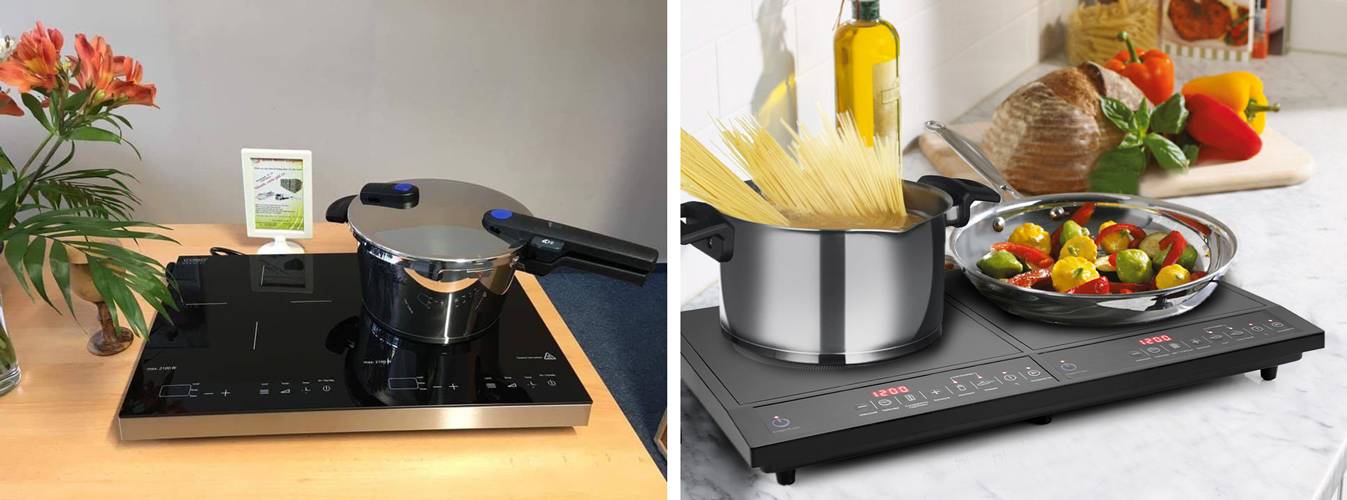

- Настольная небольшая плита, она напоминает простые электроплитки. Удобно брать ее с собой в поездки, где есть розетка.
- Индукционная варочная поверхность на несколько конфорок, которая встраивается в кухонный гарнитур. При желании под нее устанавливается духовая печь или выдвижные ящики.
- Индукционная плита представляет собой предмет бытовой техники в сборе с духовкой.
По внешнему виду эта кухонная техника может не отличаться от простой электрической плиты, на которой есть керамический верх и сенсорное управление. Однако первое впечатление обманчиво, инверторная или индукционная плита – это современный высокотехнологичный прибор, работающий за счет воздействия электромагнитного поля. В России он появился недавно.
Принцип работы
Как работает индукционная плита? Под панелью расположена индукционная катушка, она генерирует высокочастотное электромагнитное поле. Действие нагрева происходит не на самой стеклокерамической поверхности, а сразу в посуде. В интернете размещены фото с продуктами, находящимися наполовину на плите, а частично на сковородке. Часть, находящаяся на посуде, готовится в считанные минуты, а на варочной панели остается в сыром виде. Это и есть принцип работы индукционной плиты – она начинает нагреваться после того, как на нее помещается емкость.
Плюсы и минусы индукционной плиты
Все плюсы и минусы индукционной плиты связаны с особенностями работы. Прибору приписывают недостатки, не зная специфику эксплуатации. Минусы, которыми обладает индукционная электроплита:
- Высокий уровень электромагнитного излучения влияет на здоровье, но если не находиться ближе 15-20 см, то вреда от него будет не больше, чем от фена.
- Во время работы слышен сильный шум. В современных моделях звук гораздо тише, а чтобы еще уменьшить его, нужна плотно прилегающая посуда.
- Для плиты нужно покупать другую кухонную утварь. Можно обойтись существующей, но она должна иметь магнитные свойства, как чугун, сталь и железо. Если придется покупать посуду, то выбирать нужно диаметром больше 12-13 см и притягивающую магнит.
- Высокая цена. Стоимость действительно больше аналогов без индукции, но разница не больше 3-5 тысяч рублей.
Плюсов у этой техники намного больше. Индукционная панель красиво выглядит в кухонном интерьере, но есть и более практичные преимущества:
- Экономичность. Нагрев начинает действовать только после того, как посуда из правильного материала и диаметра попадает на поверхность.
- Безопасность. Положив случайно нож или ложку на плиту, можно взять прибор, не боясь обжечься. Возле горячей кастрюли конфорка остается холодной, в отличие от простой.
- Сенсорное управление. В программу заложено много режимов, с которыми приготовление блюд становится легче.
- Короткий период приготовления пищи. По сравнению с газовой и простой электроплитой, аналог затрачивает на приготовление меньше времени.
- Легкая уборка. Поверхность не нагревается, убрать случайно пролитую жидкость легче, она не пригорает.
Принцип действия
В основе нагрева лежит принцип воздействия токов высокой частоты на металлические изделия.
Благодаря переменному электромагнитному полю металлическое изделие, к примеру, кастрюля или сковорода разогревается, а потом начинает отдавать полученное тепло продуктам. Это делает индукционную плиту совершенно безопасной: приложив руку к включённой конфорке, человек не получит ожог, как было бы в случае с обычной электроплитой.
Лучше всего индукционными токами разогревается посуда из чёрных металлов — ферромагнетиков, то есть чугун и сталь. Алюминиевая и медная посуда будут нагреваться медленнее. А вот стеклянные или глиняные ёмкости разогреть на индукционной плите не получится, так эти вещества вообще не проводят электрический ток.
Мы очень редко ставим прямо на плиту глиняную или стеклянную посуду, однако если она всё же есть в хозяйстве, можно поступить просто: взять толстый диск из чугуна или стали, уложить на индукционную конфорку, а сверху поставить диэлектрическую посуду. Такие диски можно купить или изготовить самостоятельно.
Какая посуда подходит для индукционных варочных панелей?
Бытует мнение, что выбрав для кухни индукционную панель придётся менять всю посуду на специальную. На самом деле это не так. Инструкционный нагрев возможен, если посуда или хотя бы дно, сделаны из ферромагнитных сплавов. За непонятным словом скрывается простая способность кастрюль и сковородок взаимодействовать с магнитным полем. Проверить это возможно, например, магнитиком для холодильника. Если он магнитится к дну посуды — она подходит для индукционной плиты.
Наверняка у вас на кухне большая часть посуды будет пригодной. Подходит посуда из:
- чугуна;
- стали, покрытой эмалью;
- нержавеющей стали.
Для многих может стать минусом невозможность использовать посуду из керамики и стекла. Правда, минус легко можно превратить в плюс, благодаря специальному металлическому диску из ферромагнитного сплава. Использование диска очень удобно, к примеру разогреть тушёную еду можно прямо в горшочке. В результате, миф о специальной посуде для индукционных плит полностью развеян, но не забывайте ещё и о упомянутом для посуде радиусе в 6 см.
Устройство и работа индукционной плиты
Для начала стоит разобраться, как работают индукционные плиты. По принципу действия они похожи на трансформатор. Внутри плиты находится катушка индукции. По ней проходит ток с частотой 20-60 кГц. Катушка является первичной обмоткой, а кастрюли и сковородки, стоящие на поверхности плитки — вторичной. Между дном посуды и катушкой возникают вихревые токи, благодаря которым происходит нагревание.
Принцип работы
Сегодня на прилавках магазинов бытовой техники можно встретить множество различных моделей этого прибора. Индукционные плиты могут быть:
- Переносные или стационарные;
- Малогабаритные или больших размеров;
- Также может отличаться количество конфорок и внешний вид панели.
Интересно! Существуют плитки, у которых одни конфорки нагреваются с помощью индукции, а для нагрева других используются нагревательные элементы.
Подходящая посуда
Очень важным моментом является выбор подходящей посуды для готовки на такой плите. Поскольку индукция возникает между варочной панелью и кухонной утварью, необходимо, чтобы она имела ферромагнитные свойства. Другими словами, нужно, чтобы посуда была изготовлена из металла, способного прилипать к магнитным поверхностям. Ниже представлено несколько видов такой посуды:
- Эмалированная утварь, изготовленная из железа или стали;
- Утварь, выполненная из нержавейки с магнитными свойствами;
- Посуда из чугуна.
По сути, индукция возникает не со всей поверхностью кастрюли или сковородки, а только с ее днищем. Поэтому важней всего, чтобы именно дно обладало ферромагнитными свойствами. Оно может быть полностью изготовлено из такого металла или иметь только верхний слой из магнитного материала.
Важно! Для правильной работы, нужно чтобы дно посуды максимально плотно контактировало с конфоркой. Этого можно добиться, выбирая кухонную утварь с ровным дном
Специальная посуда, подходящая для готовки на индукционных плитах, выделяется маркировкой, свидетельствующей о совместимости с такими приборами.
Инструкция по эксплуатации
Есть простой алгоритм, следуя которому даже начинающая хозяйка сможет справиться с готовкой на индукционной плитке:
- Необходимо поставить посуду с продуктами в центральную часть конфорки и нажать на кнопку включения/выключения панели.
- Далее нужно выбрать подходящий режим приготовления пищи.
- Обычно дальше пользователю предлагается выбрать вид блюда, которое он собирается приготовить.
- При необходимости можно самостоятельно изменять силу нагрева во время готовки;
- Также современные модели обладают функцией таймера, который просигнализирует об окончании готовки. Еще с ее помощью можно отложить старт запуска процесса на некоторое время.
