Цоколи светодиодных ламп: виды, маркировка, параметры, выбор

Рабочий ресурс

Также при выборе LED лампы обращайте внимание на такую характеристику, как рабочий ресурс. На сегодняшний день эта цифра может превышать планку в 50 тыс

часов, а это около 15 лет работы. В то же время слишком сильно рассчитывать на достоверность информации мы не советуем. Дело в том, что со временем происходит деградация светодиодов и качество их свечения заметно понижается.

Лучше будет отталкиваться не от рабочего ресурса, а от гарантийного срока эксплуатации. Это время может составлять от 3 до 5 лет, что означает следующее – если за этот промежуток времени лампочка выйдет из строя, Вам ее бесплатно поменяют на новую. На самом деле полезная вещь, но проблема в том, что отечественные и не очень качественные фирмы допускают гарантийный срок до 3 лет (зарубежные от 5). Как правило, за эти 3 года поломки наблюдаются крайне редко.

Принципы их классификации и виды

По сфере применения их группируют на бытовые и промышленные. В соответствии со способом монтажа они бывают накладными и встраиваемыми

Если брать во внимание место установки, различают потолочные (ALS), настенные, настольные и напольные осветители. Есть светодиоды, которые вмонтированы в предметы обстановки

Хх так и называют мебельными.

Существуют также антивандальные варианты – ударопрочные светодиодные осветительные приборы, к примеру, Star NBT 16 Led. Есть такие, которые монтируют внутри бассейна. В этом случае их непременно помещают во влагонепроницаемый корпус. Если требуется обустроить освещение во взрывоопасной зоне, осветительное устройство обязательно снабжают соответствующим взрывозащищенным кожухом (пример тому – прибор ВЗГ-200). Если светильник должен выполнять свои функции непосредственно на производстве, подыскивают специально пылевлагозащищенную его модель OPL UNI 1200.

Но главным критерием, отличающим эти устройства от других видов, являются характеристики светодиодных светильников. Вот об этом стоит поговорить более детально.

Какие бывают цоколи и их маркировки?

Цоколи бывают из металла, пластика или керамики.

На практике применяются два основных вида:

резьбовые (маркируются буквой Е).
штырьковые (маркируются литерой G).

У цоколей первого вида снаружи имеется винтовая резьба, при этом:

резьбовые держатели применяются в компактных энергосберегающих, диодных, галогенных лампах, которые вставляют в люстры и бра;
миньоны Е14 в декоративном или классическом исполнении используются в быту;
изделия с цоколем наибольшего размера применяются в приборах уличного и промышленного освещения;
такие элементы устанавливаются в лампы накаливания повышенной мощности: металлогалогенные, ртутные или натриевые.

Виды и маркировки резьбовых цоколей ламп освещения на 220 вольт приведены в таблице:

Тип	Диаметр (мм.)	Наименование цоколя
E5	5	Микроцоколь (LES)
E10	10	Миниатюрный (MES)
E12	12	Миниатюрный (MES)
E14	14	»Миньон» (SES)
E17	17	Малый (SES)(110В)
E26	26	Средний (ES)(110В)
E27	27	Средний (ES)
E40	40	Большой (GES)

Штырьковый держатель:

встречается практически во всех существующих видах ламп;
соединение источника света с патроном в цоколе такого типа реализовано с помощью двух металлических элементов, которые являются токопроводящими контактами;
фиксация лампы в патроне зависит от плотности прилегания контактных отверстий и штырьков.

Типоразмеры и разновидности штырьковых цоколей приведены в таблице:

Тип	Расстояние между штырьками (мм.)	Цоколь	Патрон	Лампа
G4, GU4, GY4	4	G4	G4	Галогенная G4
G5	5	G5	G5	Люминесцентная G5
G5.3, GU5.3, GX5.3	5,3	GU5.3	GU5.3	Галогенная GU5.3
GY6.35	6,35	GY6.35	GY6.35	Галогенная GY6.35
G9	9	G9	G9	Галогенная G9
GU10	10	GU10	GU10	Галогенная GU10
G12	12	G12	G12	Металлогалогенная G12
G13	13	G13	G13	Люминесцентная G13
GX24	24	GX24	GX24	Люминесцентная GX24

Основные типы цоколей описаны в видеоролике от канала Chipdip.

Дополнительные виды цоколей

Наряду с традиционными, существуют и дополнительные виды цоколей ламп освещения, применяемые в промышленности и автомобилестроении.

Нетипичные виды креплений и их особенности представлены в таблице:

Вид	Характеристика
С утопленным контактом	Применяются в лампах, имеющих незначительный вес и размер.
Штифтовые	Являются усовершенствованным аналогом цоколя резьбового типа и отличаются удобной и максимально быстрой заменой лампочки в патроне.
Софитные	Применяются в освещении дорогих отелей и магазинов, в приборах автомобиля, а также задействованы при организации освещения различных публичных мероприятий.
Фокусирующие	Используются в мощных прожекторах и фонарях.
Телефонные	Устанавливаются в лампочках, которые монтируются в электронные пульты управления, щитки сигнализации и автоматики.

Обзор новых моделей ламповых цоколей, способных заменить традиционные, приведен в видео от канала Waterleak.

Маркировка цоколей

В системе маркировочных обозначений используются буквенно-цифровые сочетания.

Первая буква указывает на тип цоколя:

E — резьбовой (Эдисона);
G — штырьковый;
R — с утопленным контактом;
S — софитный;
P — фокусирующий;
T — телефонный.

Число, следующее за заглавной буквой, — это величина внешнего диаметра соединительной части элемента или расстояние между штырьками (мм).

Строчные буквы указывают численность контактных пластин или гибких соединений:

s — один контакт;
d — два контакта;
t — три;
q — четыре;
p — пять.

В маркировке штырьковых видов могут указываться геометрические особенности цоколя — на это указывает ещё одна заглавная латинская буква:

Маркировка основных видов цоколей.

Правила подбора цоколя для ЛЕД-ламп

Чтобы не ошибиться с покупкой держателя для светодиодного светильника, нужно учесть ряд важных моментов:

Фактор №1 – напряжение в электросети. Определённый вид разъёма может работать только с подходящим напряжением. Так, к примеру модели Е17 и Е26 не подходят для сети 220 В – только 110 В. В то же время, G9 будет работать только при 220 В.
Цоколи светодиодных ламп Е14 и Е27 нельзя применять в схеме со светорегуляторами (диммерами).
Если вышла из строя лампа со штырьковым держателем, её не нужно тут же выбрасывать. Штырьки – те уникальные признаки, по которым в магазине можно найти точно такой же экземпляр.
Подбирая соединительные разъёмы, всегда стоит учитывать номинальную мощность всего светильника.

Как расшифровать маркировку

Установленная классификация цоколей по типам часто вызывает путаницу. Чтобы разобраться с маркировкой, нужно понять, что аббревиатура состоит из одного или нескольких символов и цифры.

Обозначение первой буквы – это тип цоколя:

Е – резьбовой.
G – штырьковой.
R – с утопленным контактом.
Р – фокусирующий.
B – штифтовой.
S – софитный.
Т – телефонный.
К – кабельный.
W – со стеклянным цоколем (безцокольный).

В маркировке присутствует цифра – это диаметр держателя или расстояние межу штырьками (мм). Например, для винтовых устройств это показатель может равняться 14, 27, 40 мм, а для штырьковых – 5, 9, 10, 13 и т. д.

С помощью маленьких букв обозначается количество контактов или пластинок:

s – 1 контакт;
d – 2;
t – 3;
q – 4;
p – 5.

В конце маркировки могут быть дополнительные данные:

U – обозначение энергосберегающих ламп.
V – устройства имеют конец в форме конуса.
A – автомобильные лампочки.

В маркировке штырьковых цоколей могут применяться буквы U, X, Y, Z. Таким способом определяется модификация держателей. Использовать устройство с маркировкой U вместо цоколя с обозначением X не получиться, так как они отличаются.

Например, маркировка E14U значит, что перед вами винтовой держатель с диаметром 14 мм для энергосберегающей лампы. Надпись BА9 означает, что разъемное соединение штифтового типа с круглыми боковыми контактами, а его диаметр 9 мм.

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Вам это будет интересно Особенности электронного балласта

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Светодиоды

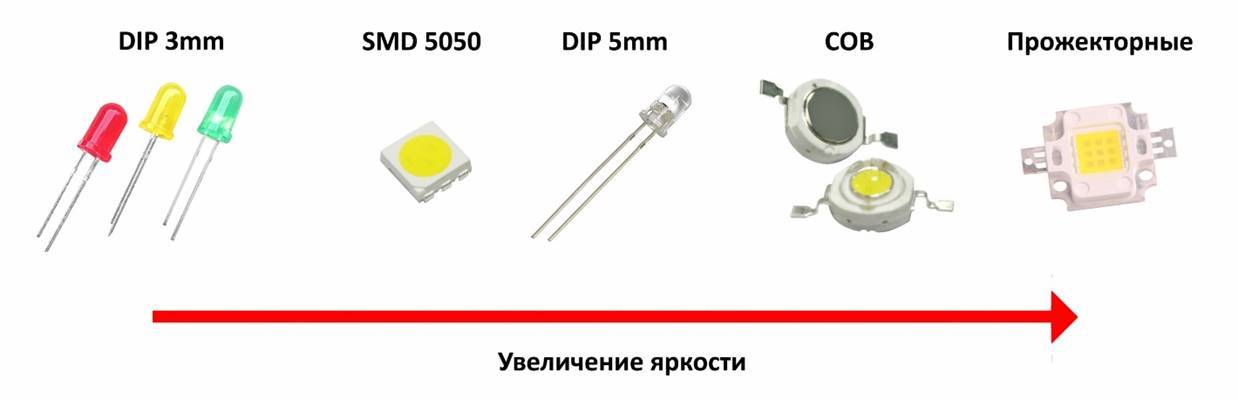

Можно встретить следующие виды светодиодов:

СОВ. Инновационная разработка в отрасли освещения LED. Если сравнивать с аналогами, здесь светодиод крепится прямо к основанию, что необходимо для повышения теплопередачи и уменьшения габаритов устройства. Если лампочки SMD и СОВ будут одинакового размера, во втором случае можно получить более яркий свет. Еще одно преимущество – возможность выбрать разную геометрическую форму;
чипы «Пиранья». Их использовали в лампочках первых поколений. Устройства не отличались высокой мощностью, безопасностью и энергоэффективностью;
филаментные диоды. Эта технология находится в процессе разработки. Но ряд существенных плюсов известен уже сейчас: угол рассеивания потока 360°, низкие цены и достойные показатели теплоотвода;
мощные диоды. Покупая лампочку с этими типами чипов, стоит помнить о существенном минусе: перегрев. Поэтому здесь понадобится установка большого радиатора;
SMD. Считаются самыми распространенными. Диоды устанавливаются на поверхность матрицы. Чипы небольшие, сильно не греются, отличаются надёжностью и яркостью.

Типы чипов.

Когда на рынке в достаточном количестве появятся лампы Filament, ожидается, что они будут пользоваться спросом, так как излучают свет в естественном диапазоне спектра, что характерно для лампочек накаливания. Также они будут долговечными и экономичными.

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Цоколи светодиодных ламп

Производители, изготавливающие современные LED (светодиодные) лампочки, стремятся максимально облегчить потребителю переход на энергоэффективную и долговечную замену стандартным лампам накаливания, галогенным и люминесцентным лампам. Для такого перехода не придется покупать новые люстры, бра, подсветку или менять в них патроны, переустанавливать искусственные потолки. Достаточно просто приобрести LED-лампочки — их цоколя отлично подойдут к уже имеющимся в доме светильникам.

Светодиодные лампочки Е27 — практичная замена лампам накаливания

Светодиодные лампочки Е27 легко заменят обычные лампы накаливания во всех традиционных светильниках. Это самый обычный широкий цоколь, знакомый всем потребителям.

Светодиодные лампочки Е14 — «миньон»

Не менее распространенный, чем цоколь Е27, Е14 известен многим пользователям. Этот цоколь аналогичен Е27, но отличается меньшими размерами (диаметром). Светодиодные лампочки Е14 отлично подойдут ко многим бра, светильникам и люстрам, в которых используется данный цоколь.

Светодиодные лампочки G4 — точечная замена «галогенкам» низкого напряжения

Светодиодные лампочки G4 были разработаны для замены галогенных ламп в небольших светильниках, которые повсеместно применяются как точечные источники света для декоративного освещения, в гибких осветительных системах, в потолочных светильниках. Обычно в этих светильниках используются светодиодные лампочки 12v и 24v. Следовательно, необходимо будет подумать и о приобретении соответствующего трансформатора.

Светодиодные лампочки GU 5.3 — потолочные и декоративные

Назначение светодиодных лампочек GU 5.3 аналогично лампам с цоколем G4: их применяют в потолочных светильниках и при акцентированной подсветке: жилых помещениях, на выставках, в магазинах. Отличие в том, что это светодиодные лампочки 220В, а значит, для них трансформатор не нужен.

Светодиодные лампочки G9 — европейский выбор

Такой цоколь чрезвычайно популярен среди европейских производителей светильников. Широкое распространение они получили благодаря использованию галогенных ламп повышенной яркости. Теперь в такие светильники легко вставить более экономичные светодиодные лампочки G9, которые также работают от напряжения в 220В.

Светодиодные лампочки MR16 — 16 отражающих сегментов

Фактически светодиодные лампочки MR16 могут иметь разные цоколи: и G4, и GU 5.3 (в зависимости от напряжения, на которое рассчитан светильник). MR16 обозначает использование в светильнике определенного вида отражателя, который имеет 16 отражающих сегментов. Изначально это был тип отражателя для галогенных ламп, но теперь в качестве таких источников света можно использовать светодиодные лампочки 12 вольт, 24 вольта и 220 вольт.

LED (светодиодные) лампочки — какие выбрать?

Если вы выбираете замену традиционным лампам в светильники, которые уже смонтированы в квартире, — то проблем особых нет. В стандартных осветительных приборах и цоколя стандартные — Е27 или Е14.

Если же вам необходимы точечные светодиодные лампочки, то сначала необходимо выяснить тип цоколя старой галогенной лампы и то напряжение, которое питает светильники (есть трансформатор или его нет). Соответственно и выбирать LED (светодиодные) лампочки на нужное напряжение.

Кстати, очень неплохим ассортиментом и качеством отличаются светодиодные лампочки GAUSS. В ассортименте этого производителя есть и точечные светодиодные лампочки, и светодиодные лампочки для традиционных светильников с цоколями Е27 и Е14.

Какие же формы бывают и есть ли общие правила их обозначения?

Форма лампы — это первая харакетристика, которая позволяет понять назначение лампы, представить ее визуально, а также определить набор остальных ее свойств.

На рисунке показаны наиболее распространенные формы ламп. Конечно, их гораздо больше, но мы остановимся на тех, которые представлены в ассортименте Kreonix, а также тех, что имеют светодиодные аналоги.

Лампы формы А — это стандартные лампы для дома. Яркий пример — лампа накаливания (лампа-груша). Названии формы — это первая буква английского слова Arbitrary, что переводится как произвольный. Число после буквы обозначает диаметр лампы в миллиметрах. Стандартный диаметр лампы — 60мм, то есть такая лампа будет обозначаться как A60. Также лампы могут иметь диаметры 65, 55, 50 мм и другие. Пример лампы А60 >>>

Лампы формы B — немного вытянутые, название берет начало от слова Bulged — выпученный. Форма лампы напоминает торпеду. Лампа используется для декоративного освещения.

Лампа формы C имеют название свеча. Как и в случае с лампами формы A, число после буквы указывает на диаметр. Kreonix предлагает свечи с диметром 37 мм. Такие лампы используются в хрустальных люстрах и люстрах-канделябрах. Чаше всего лампы имеют цоколь E14.

Лампы формы CA — свеча на ветру, которая используется так же, как и свеча, для декортивного освещения. Лампы свечи обычно имеют небольшую яркость, и наибольшей популярностью пользуются модели с теплым светом, похожим на свет настоящей свечи.

Лампы формы CW представляет собой закрученную свечу — еще один вариант декоративного исполнения лампы-свечи.

Лампы формы E — вытянутые эллипсоидные лампы. Пример такой лампы — газоразрядная ртутная лампа ДРЛ.

Лампы формы G, от анг. Globe, носят название «глобы». Это декоративные лампы правильной шарообразной формы. Лампы такой формы можно встретить в цоколях E14 и E27. Существует огромное количество размеров этих ламп: от самых маленьких с диаметром 30 мм, до огромных шаров диаметром 100 мм. Самые распространенные размеры — 45 и 95 мм.

Лампы типа PAR, от анг. Parabolic aluminium reflector (параболический алюминиевый рефлектор), имеют отражающую поверхность для фокусировки света. Для светодиодных LED ламп обозначение PAR используется для описание формы, так как светодиодные лампы не имеют отражателей. Свет от светодиода сам по себе направленный. Наибольшее распространение получили лампы PAR20, PAR30 и PAR38. Эта форма очень похожа на форму R и, в некоторых случаях, PAR и R взаимозаменяемы для светодиодных ламп.

Размеры PAR	Диаметр, дюйм (США)	Диметр, дюйм	Диаметр, мм	Размер R
—	—	—	39	R39
PAR16	16	2	50	R50
PAR20	20	2,5	63	R63
PAR30	30	3,75	95	R95
PAR36	36	4,5	114	—
PAR38	38	4,75	120	—

Лампы формы T (Tubular) — трубки, применяемые преимущественно в административных, торговых и офисных помещениях в составе потолочных и настенных светильников. Популярные размеры — T5 и T8. Kreonix предлагает лампы T8 диаметром 28 мм и длиной 60, 120 и 150 мм.

Лампы формы JCDR и MR16 — это светодиодные лампы, пришедшие на замену галогенным лампам MR16 с радиусом 50мм. Названия JCDR и MR16 используются для того, чтобы отличать лампы, работающие от 220 В и от 12 В. Такие лампы выполнены в цоколях GU5.3 и GU10. Софитные лампы могут иметь различные углы светового пучка. Наиболее распространенные величины — 30°, 90° и 120°.

Светодиодные лампы формы JDR — аналог галогенных ламп-рефлекторов MR16, только с цоколями E14 и E27. Лампы JDR используются в витринах, для освещения стендов.

Лампы JC — это низковольтные светодиодные аналоги галогенных ламп-капсул с цоколем G4 (12В). Такие лампы применяются для подсветки мебели и декора, в люстрах и светильниках.

Лампы JCD — это светодиодные аналоги галогенных ламп-капсул с цоколем G9, работающие от 220 В.

Примеры всех видов ламп можно посмотреть на сайте компании «Креоникс»

Статья предоставлена Kreonix

САМ себе МАСТЕР

Классификация светодиодных ламп осуществляется по нескольким параметрам: по назначению, по типу конструкции и свойствам и по типу цоколя.

В зависимости от назначения светодиодные лампы делятся:

· для жилых помещений — в качестве основного освещения;

· для интерьерной дизайнерской подсветки – локальное освещение, подсветка;

· для наружной подсветки и ландшафтного дизайна – архитектурная локальная подсветка объектов дизайна;

· для использования во взрывоопасной среде;

· для уличного освещения – освещение улиц, тротуаров, мостов, стоянок, железнодорожных станция и т. д.;

· для прожекторов освещения — освещение промышленных зданий и территорий.

Производители выпускают, в зависимости от конструкции светодиодных ламп и их свойств, следующие типы Led-ламп:

· общего назначения – применяются для освещения в офисах, жилых помещениях, со световым рассеянным потоком, который наиболее подходит газам человека;

· направленного света – в прожекторах и светильниках для локальной подсветки интерьеров, зданий, ландшафта, в витринах магазинов, рекламе;

· линейные лампы – они имеют форму продолговатой трубки и их используют в светильниках вместо люминесцентной лампы. Они имеют направленный угол света вдоль лампы и поворотный цоколь.

По типу цоколя светодиодные лампы подселяются на следующие:

· с цоколем Эдисона (Е) – имеют цоколь как в обычных ламп накаливания Е27 или меньший цоколь Е14. Подключаются эти лампы непосредственно на 220 вольт без преобразователей;

·со штыревым цоколем (G) – они имеют в качестве контактов штыри с прямимы концами определенной толщины или закруглениями концами. В обозначении указывается диаметр цоколя, расстояние между центрами штырей при 2-х штыревом разъеме. Количество штырей указывается буквами: s — 1 контакт, d — 2, t — 3, g — 4, p — 5 контактов. Подключаются лампы со штыревым контактом на 220 В или на пониженное напряжение через специальный блок питания – драйвер.

· для ламп с поворотным цоколем — используется специальная маркировка, которая указывает диаметр цоколя для определенного типоразмера лампы. Для лампы T5 — 5/8 дюйма/15,9 мм, лампы T8 — 8/8 дюйма/25,4 мм, T10 — 10/8 дюйма/31,7 мм и лампы T12 — 12/8 дюйма/38,0 мм

· со специальными цоколями – они выпускаются редко. Но имеют следующую маркировку: для цоколя с утопленным контактом — (R), цоколь для фокусирующих ламп — (P), для софитных — (S) и штифтовой цоколь — (B).

Маркировка светодиодных ламп мало чем отличается от маркировки компактных люминесцентных ламп. На упаковке кроме производителя лампы и буквенного обозначения led указывают:

напряжение на которое лампа подключается;

мощность лампы и соответствующую мощность лампы накаливания при одинаковой освещенности;

тип цоколя;

световой поток;

количество часов работы.

На корпусе лампы или стекле колбы, трубки указывают производителя, мощность, иногда другие показатели.

Очень интересные публикации по этой теме:

Подготовка утопленного монтажа

Выбираем экологический дымоход

Электрическая проводка в квартире

Как работает смеситель с термостатом?

Как выбрать гидронасос для приусадебного хозяйства

Как выбрать современную душевую кабинку

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.

Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.

Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Светодиодные лампы G4 часто используют для замены низковольтных галогеновых светильников в люстрах.

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме “U”. В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Расшифровка сокращений ламп и светильников. Электрикам пригодится!

Сейчас не так много электриков, кто может расшифровать маркировки светильников, а некоторые даже в лампах путаются. Вот специально и создаю этот материал для расширения кругозора!

Начнем мы, конечно же, с ламп, с самих источников света. Возможно, это описание несколько устаревает, но в любом случае, данный материал многим пригодится.

1. Расшифровка сокращений типов ламп:

ДНаТ — натриевая высокого давления

ЗЛН — зеркальная лампа накаливания

КГИ — накаливания галогенная с интерференционным отражателем

КГМ — накаливания галогенная миниатюрная

КЛЛ — компактная люминесцентная

ЛН — лампа накаливания

ЛОН — лампа общего назначения

МО — местного освещения

PAR30 — накаливания галогенная рефлекторная с цоколем Е27

LED — светодиодный источник света

Вот эти основные маркировки могут встречаться и в каталогах и тех.паспортах и т.п., поэтому запомнить будет очень даже полезно.

2. Теперь же переходим к светильникам. Здесь всё немного сложнее, но если запомнить, то проблем не составит труда. Самое главное — три буквы, которые встречаются в маркировке светильников.

Первая буква нам говорит о том, какой источник света установлен:

Н — лампа накаливания

И — кварцево-галогенная лампа

Л — линейная люминесцентная лампа

Ф — фигурная люминесцентная лампа

Э — эритемная люминесцентная лампа

Р — газоразрядная ртутная лампа

Г — газоразрядная металлогалогенная лампа

Ж — газоразрядная натриевая лампа

Б — бактерицидная лампа

К — ксеноновая трубчатая лампа

Д — светодиодная лампа

Н — настольный, опорный

Т — венчающий, торшерный

И третья буква нам говорит о назначении светильника:

П — для промышленный и производственных зданий

О — для общественных зданий

Б — для жилых (бытовых) помещений

У — наружного (уличного) освещения

Р — для рудников и шахт

Т — для кинематографических и телевизионных студий.

Вот теперь легко и просто расшифровать маркировку светильника.

ЛСП? Светильник подвесной, для промышленных помещений с люминесцентной лампой.

ЖКУ? Консольный уличный светильник с натриевой лампой.

Ну и так далее. Так что ставьте в закладки или запоминайте и будет вам проще ориентироваться в маркировках.

Подписывайтесь на канал, ставьте лайки и я буду специально для вас писать новые тексты, еще более интересные и еще более познавательные!

Цоколи светодиодных ламп: виды, маркировка, технические параметры + как подобрать нужный
