Чертеж дачного туалета: популярные схемы постройки для самостоятельного проекта

Плюсы и минусы выгребной ямы

Преимущества возведения своими руками туалета с выгребной ямой:

• возможность создать фильтрационную систему, которая способная самостоятельно избавляться от стоков и нечистот. Благодаря этому не требуется регулярно вызывать ассенизаторскую машину и обеспечивать подъезд к яме;
• можно эксплуатировать подобный туалет круглый год.

Недостатки:

• требуется больше времени на постройку и оборудование слива;
• монтаж и создание ямы для туалета стоит дороже;
• возможно загрязнение грунта при высоком уровне подземных вод.

Достоинства дачного туалета, построенного самостоятельно, без сливной ямы:

• мобильность, позволяющая без проблем перемещать строение, а также размещать резервуар на некотором расстоянии от кабинки;
• возможность возведения при близком расположении грунтовых вод к поверхности;
• простой монтаж;
• менее строгие требования к расположению на участке, в частности, к расстояниям до источников воды, т.к. герметичная система не приводит к загрязнению окружающей среды;
• если необходимо, постройку можно легко разобрать или полностью убрать.

Недостатки подобных туалетов:

• вероятность распространения зловония. Это касается не всех разновидностей туалетов (если переработка происходит с использованием торфа, такая проблема не возникает). Неприятный запах быстро появляется из-за малого объема резервуара, где хранятся стоки и отходы. Решение проблемы – сооружение системы принудительной вентиляции;
• необходимость регулярного устранения наполнения резервуара. Это делается ассенизаторской техникой либо обеспечивается полная переработка и перемещение отходов в компост;
• невозможность использования в зимний период.

Туалет на даче без запаха и откачки. Тёплый туалет. Построить туалет. Дачный туалет

Watch this video on YouTube

Таким образом, возведение туалета возможно даже для мастеров, которые не имеют опыта в строительстве

Однако важно изучить инструкции и рекомендации, чтобы знать, как построить туалет на даче правильно

Тонкости выбора стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.

Чаще всего применяют:

• дерево;
• кирпич;
• металл.

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Самый распространенный вариант сооружения домика для туалета на даче предполагает использование каркасной технологии.

Каркас сооружают из пиломатериалов или металлопроката, стенки постройки могут быть сплошными или с вентиляционными зазорами в верхней части.

Чаще всего каркасы дачных туалетов, сооруженные из бруска, обшивают обрезной доской, вагонкой или блок-хаусом.

Быстро справиться с отделкой каркаса позволяет использование профнастила, который отлично работает в паре как с деревянным, так и с металлическим каркасом.

Интересно смотрится и превосходно работает отделка каркасной постройки сотовым поликарбонатом и пластиковым шифером.

Домик из бревна выглядит великолепно, но его сооружение потребует больших расходов по сравнению с каркасной конструкцией. Такой туалет необязательно утеплять для эксплуатации в зимний период. Кирпичные туалеты требуют устройства массивного фундамента. Их не возводят над выгребными ямами ввиду внушительного веса.

Значительно быстрее, чем из кирпича, производится строительство туалета из пенобетонных блоков. Этот тип как и кирпичный требует устройства фундамента, предполагает установку биотуалета или вывод стоков в накопитель.

Деревянный

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

• Этап 1: Установка каркаса на пенобетонные опоры
• Этап 2: Вырезка отверстия над выгребной ямой
• Этап 3: Обшивка каркаса по тесовой схеме
• Этап 4: Укладка кровельного покрытия

Из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.

Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей

Могут быть запроектированы окна.

Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.

Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Из металла

Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.

Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

Установка каркаса

Каркас под летний душ и санитарный узел организуйте, соблюдая следующие рекомендации:

1. Установите деревянные брусья квадратного сечения со стороной 10 сантиметров и высотой 2.2 метра.
2. Применяйте для фиксации вертикальных стоек стальные уголки.
3. Контролируйте строительным уровнем вертикальность, обеспечивая расположение стоек в одной плоскости.
4. Закрепите с помощью саморезов распорки, которые придадут каркасу устойчивость.
5. Смонтируйте контура проемов, соответствующие по ширине размерам дверей.
6. Выполните перевязку конструкции каркаса, соединив деревянные элементы в половину толщины.

Соблюдение рекомендаций — гарантия надежности конструкции каркаса.

Биотуалет в форме домика

Для дачного хозяйства лучший выбор – биотуалет. Такой вариант строительства не только позволит оснастить быт дачников крайне необходимой постройкой, но также обеспечит любителей выращивать овощи и фрукты удобрениями хорошего качества. Строительство биотуалета не требует значительных физических сил.

Устраивая дачный туалет типа шалаша, владельцы земельных участков чаще выбирают для себя чертежи биотуалетов. Этот вариант рассматривается как наиболее рациональный именно для приусадебных участков

Биотуалет отличается повышенной функциональностью — открывает пути к производству удобрений.

Инструкция по сборке каркаса

По возможности, для строительства самой конструкции шалаша и непосредственно деталей дачного биотуалета рекомендуется применить строганый пиломатериал. В крайнем случае, если доски и бруски имеют шероховатую поверхность, нужно обработать их рубанком. На практике замечено, что строганный пиломатериал значительно реже подвергается атакам разного рода насекомых.

Последовательность шагов строителя:

1. По периметру основания (1,2 х 1,0 м) сделать небольшое (100-150 мм) заглубление в грунт.
2. Днище заглубления засыпать щебнем (высота засыпки 50-70 мм), хорошо утрамбовать.
3. Застелить утрамбованную поверхность рубероидом (гидроизоляция).
4. Насыпать слой песка (20-30 мм), равномерно распределить на поверхности.
5. Положить второй слой рубероида с некоторым запасом по границам периметра.
6. На границах периметра поверх рубероида заложить брус (150 х 150 мм).

После выполнения этих работ готово основание под строительство шалаша дачного туалета по чертежу. Дальше нужно собрать из шпунтованных досок пол туалета и скрепить его по краям с брусками, расположенными по периметру. Сделать это можно, к примеру, при помощи металлических уголков, отрезанных по размеру.

Строительство туалета-шалаша обычно начинается сооружением общего каркаса и сборкой пола. Не исключается, конечно, иная последовательность производства работ

Главная задача – построить надёжную прочную конструкцию, тем более, когда возводится сооружение постоянного пользования.

Следующим этапом приступают к сборке каркаса шалаша дачного туалета, как это указано на чертеже. Берут два бруска 50 х 50 мм, устанавливают их вертикально и перпендикулярно основанию. Нижние концы малых брусков крепят к брусьям основания, а верхние их концы совмещают срезами один с другим и тоже скрепляют.

Таким образом, формируют несколько стропильных элементов через каждые 200 мм. Коньковую часть дополнительно укрепляют вставкой бруса, пропущенного снизу. Также ставят усиливающие перемычки между стропилами в разных местах как по короткой стороне, так и по длинной. Каркас будущего дачного «нужника» готов.

Обшивка корпуса и отделка

Завершив сборку каркаса шалаша, приступают к сборке основания биотуалета. На уровне 350-400 мм от пола, между двух задних стропил шалаша крепят перемычку. Сделав от неё отступ на 400-450 мм к фасадной части, на том же уровне крепят вторую перемычку. Ниже второй перемычки, на уровне пола размещают третью перемычку. Это будут балки основания биотуалета, на которые ляжет обшивка.

Далее верхние перемычки усиливают стойками-упорами и обшивают все пустоты досками, отрезая их по размеру. Делают секции для туалетной ёмкости и под хранилище торфа. Оснащают их крышками (для туалетной секции + сиденье с отверстием). На скатную крышу шалаша укладывают кровельный материал. Делают дверь в плоскости фасадной стены. На этом сборку можно считать завершенной.

Варианты устройства дверей дачного туалета типа шалаш. Вид снаружи, а также изнутри. Технология сборки полотен простая – набор шпунтованных досок, скреплённых реечной накладкой вида «Z». Дверные петли обычно ставят накладные

Такой, примерно, видится самая простая конструкция туалета для дачи, сделанного по типу шалаша. Она малогабаритная, несколько неудобная по причине ограниченного пространства внутри. Но, вместе с тем, занимает малую часть территории дачного участка, где каждый квадратный метр обычно на учёте.

Для лучшей устойчивости и надёжности сооружения по углам основания из бруса (150 х 150), вплотную к нему, вбивают в землю металлические трубы и крепят к ним опорную часть постройки. Под скатами кровли устраивают желоба для сбора и отвода воды. Желательно также положить отмостку по внешнему периметру.

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Сооружение пудр-клозета

Если уровень грунтовых вод на участке очень высок или имеются другие ограничения для сооружения выгребной ямы, то проще соорудить пудр-клозет. Он еще называется торфяной туалет из-за того, что в качестве наполнителя при использовании применяется торф.

Этот вариант не требует выгребной ямы

Конструкция во многом схожа с обычным вариантом, но имеются и отличия, именно их мы и разберем ниже:

В первую очередь нужно сделать схему будущего строения. Она похожа на вышеописанный вариант, но в ней домик ставится не на яму, а на основание из бетонных блоков, установленное на земле;

Так выглядит данный вариант

Домик можно собрать в любом месте и поставить туда, куда вам нужно. В туалете лучше сделать пол, чтобы ставить ведро не на землю, а на настил. При определении размеров не забудьте о том, что рядом должно располагаться ведро с торфом. Именно поэтому такие туалеты обычно шире, чем стандартные;

Вместо торфа можно использовать и опилки

• Высота пьедестала зависит от размеров ведра или емкости, которая будет использоваться. Определись вначале с этим аспектом, а потом приступайте к работе. Часто получается, что после сборки оказывается, что ведро не влезает и приходится приспосабливаться, хотя если предусмотреть это заранее, то проблем можно избежать;
• Продумайте, как будет извлекаться емкость. Можно сделать откидной стульчак, а можно соорудить дверцы в задней стенке, чтобы вынимать ведро с улицы. Особой разницы нет, выбирайте то, что удобнее вам.

Дачный туалет этого типа должен предусматривать легкое извлечение емкости

Выбираем тип туалета

Прежде чем сделать туалет на даче своими руками, выбирают тип будущей конструкции. Обычно используют один из следующих вариантов: клозет без ямы, постройка с выгребной ямой или сортир с септиком. Уличный туалет с выгребной ямой будет одновременно системой для производства компоста.

Дачный туалет без ямы

На участке с высоким уровнем грунтовых вод строим туалет на даче своими руками без выгребной ямы. В сооружение прямо под унитазом устанавливают специальный резервуар для сбора отходов. Обычно используют ведро или бак из пластика либо металла. Для уничтожения неприятного запаха отходы посыпают адсорбирующим порошком – песком, опилками, торфом или древесной золой. По сути, торфяной туалет является самодельным вариантом заводского биотуалета.

Достоинство конструкции без сливной ямы:

• мобильность сооружения и возможность его перемещения в другое место;
• вариант подходит для участков с высоким УГВ;
• простота монтажа;
• нет строгих требований по размещению на участке и санитарным разрывам;
• возможность полного и быстрого демонтажа;
• это бюджетный туалет.

Дачный туалет с ямой

Самый часто используемый вариант – клозет с выгребной ямой. Под постройкой делают специальную яму, в которой накапливаются отходы. По мере заполнения выгреба вызывают ассенизаторов для удаления нечистот. Главное преимущество конструкции с ямой в том, что ее можно длительное время не обслуживать, а при использовании только в дачный сезон откачка отходов вообще не понадобится. Данный вариант удобен и тем, что в одной постройке легко объединить душ и клозет, ведь сточные ямы нужны обоим. В этом случае существенно сокращаются масштабы земельных работ и расход строительных материалов.

Преимущества конструкции с выгребной ямой:

• возможность устройства фильтрационной системы для самостоятельного удаления стоков;
• клозет можно эксплуатировать круглый год;
• при устройстве фильтрационной системы не нужно вызывать ассенизаторов и обеспечивать им подъезд к сооружению.

Недостатки заключаются в больших временных затратах на возведение постройки и устройстве слива. Такая яма обойдется дороже. Вариант с системой фильтрации не подходит для участков с высокими грунтовыми водами.

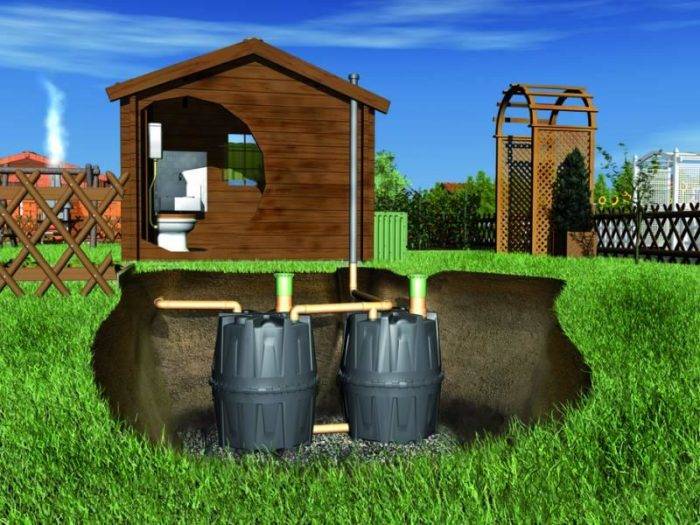

Дачный туалет с септиком

Если использовать септик для туалета, то в нем удобно производить компост для удобрения огорода. Органическое удобрение будет нелишним на любом огороде, а делать его можно по ускоренной технологии. В конструкции ямы предусматривают специальную дверцу для удобства извлечения удобрения. При использовании варианта с септиком обязательно возводят фундамент под туалет на даче.

Устройство выгребной ямы

Для сезонного проживания или редкого посещения дачи в качестве места для утилизации канализационных отходов можно использовать выгребную яму. Она размещается под туалетом. Размер накопителя зависит от объема стоков. Стандартные параметры:

• глубина – 2 м;
• размер сторон – 1×1,1 м.

Отделка ямы имеет существенное значение, от него зависит степень безопасности конструкции. Среди популярных вариантов отделки стен ямы:

• кирпич;
• железобетонные кольца;
• монолитная бетонная конструкция;
• пластиковая емкость.

Каждый способ имеет плюсы и минусы, которые нельзя упускать.

Кирпичная отделка

Популярный и экономный вариант обустройства сливной ямы. После выравнивания стен начинается кладка кирпича на цементный раствор. Дно сооружения засыпается песком и бетонируется. Получается долговечная и надежная конструкция.

Железобетонные кольца

Этот вариант хорош своей долговечностью и прочностью, но требует больших трудозатрат по монтажу тяжелых колец. Дно ямы заливают бетоном, стенки колец покрывают гидроизоляцией.

Монолитная конструкция

Сложный и трудоемкий процесс позволяет создать герметичную камеру для стоков. Она не подвергнет угрозе загрязнения территорию участка.

Пластиковый бак

Накопительный резервуар из полимеров имеет множество плюсов: прост в монтаже, герметичен и долговечен. Единственный недостаток выбора – частое откачивание ассенизаторской машиной.

Пластиковая емкость для стоков

Требования к размещению туалета

Устанавливая туалет, подойдите к вопросу его размещения самым тщательным образом. Вот несколько рекомендаций:

• Постройка не должна мешать соседям, поэтому обязательно сделайте отступ от забора 1-1.5 метра и устанавливайте домик дверью в сторону своего двора.
• Учитывайте глубину залегания водоносного слоя при обустройстве выгребной ямы.
• Обязательно предусматривайте подъездные пути для ассенизаторской машины.
• Не стройте туалет в низинах, так как во время паводка он будет затоплен.
• Учитывайте преобладающее направление ветра в вашей местности.

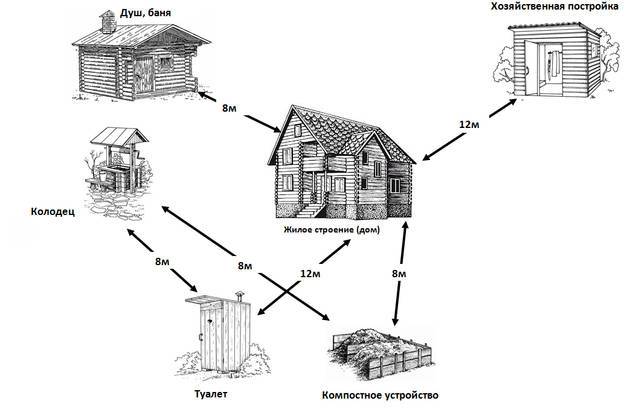

Расположение построек на участке в соответствии с санитарными нормами

Прислушавшись к этим советам и дополнительно изучив и выполнив санитарно-гигиенические требования, вам не придется переносить туалет на новое место спустя непродолжительное время.

Обычная выгребная яма

Стоит определиться с будущим «проектом» — в интернете можно найти множество фото туалетов на даче, которые Вам понравится. После этого, Вы сможете приступать к поиску технических материалов для постройки.

Если Вы выбрали вариант копки вручную, — стоит иметь в виду:

• Грунтовая вода находится на глубине от 3,5 метров, — задача существенно упроститься — яма может быть глубокой и без риска «содружества» с водой.
• Дачники, чтобы грунт не осыпался, укрепляют выкопанную яму распорками — это поможет «конструкции» быть крепкой и «монолитной».
• На яму настилают деревянный брус, — он является опорой для туалета — это простой и удобный способ постройки уличного дачного туалета.

Далее, всё зависит от дальнейшего проекта.

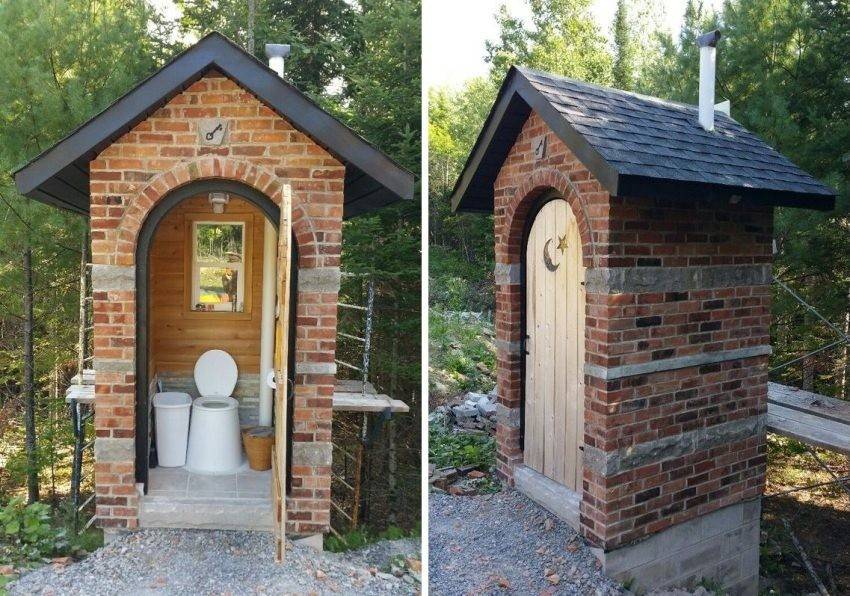

Проектирование кирпичного туалета с чертежами

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

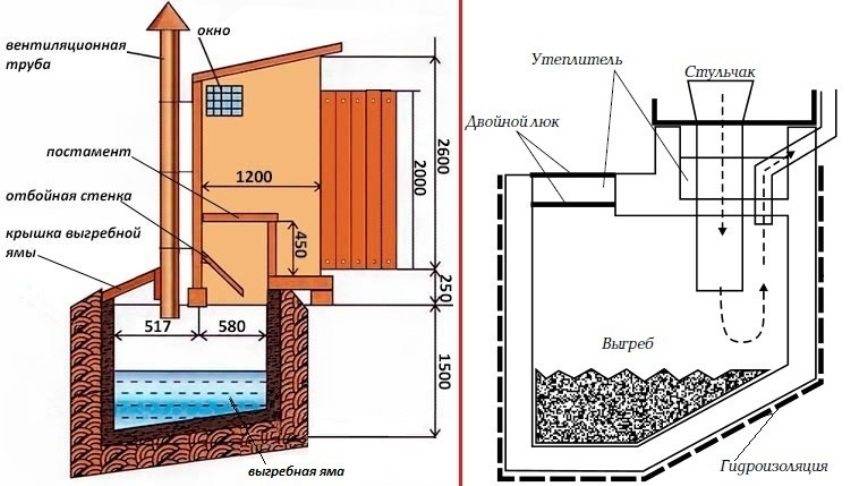

Самый распространенный и привычный проект простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

Еще один вариант, идеально подходящий для дачного участка, – туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Крыша

Крыша на туалете устанавливается под углом. Ее край нависает над стенками, что предотвращает попадание воды и гниение. Сруб досок делается заранее перед монтажом покрытия. Установить его на строение несложно – используются плоские, односкатные, двускатные варианты без лаг для крепления.

Самый простой вариант установки крыши – использование листа профнастила или шифера. Подойдут также металл, древесина, битум, сталь, декоративная плитка. При выборе материала стоит учесть погодные условия региона и дополнительно обработать защитными составами, загерметизировать, утеплить его в зависимости от них.
