Что нужно подготовить?
Из инструментов необходимо собрать:
- сварочный аппарат (200А);
- шлифмашинку – «болгарку», лучше с дисками диаметром не менее 180 мм;
- электроды;
- круги для шлифовки и отрезания металла;
- молоток, очищающий шлак от сварки;
- щетку с металлической щетиной;
- метр складной, рулетку, мел или маркер для разметки;
- дрель и сверла нужных диаметров;
- зубило, молоток обычный и плоскогубцы.
Из материалов, кроме одного или двух газовых баллонов, необходимо приобрести:
- лист металла, толщиной не менее трех миллиметров — он пригодится для устройства варочной плиты и зольника;
- готовые чугунные дверцы, или же их тоже можно изготовить самостоятельно из металлического листа или вырезанного из баллона куска металла;
- дымоотводную трубу;
- уголок или толстую арматуру – они потребуются для изготовления ножек и колосника. Последний можно приобрести в готовом виде (из чугуна) или устроить его с помощью отверстий, просверленных в дне баллона.
Здесь же нужно отметить, что для изготовления такой печки подойдет как стандартный газовый баллон, так и баллон небольшого размера.
Как говорилось выше, печка из баллона может быть вертикальной и горизонтальной. Выбрать нужную можно исходя из количества места, отведенного для установки буржуйки и удобства ее эксплуатации.
Подготовка баллона
Правильная подготовка баллона — это очень важное мероприятие перед началом работы, особенно если буржуйка делается из емкости, в которой не так давно находился газ. Остатки газа могут оставаться внутри, и при резке, которая сопровождается искрами, баллон может взорваться
- Поэтому сначала необходимо открутить вентиль, расположенный сверху баллона, и освободить проход для выхода остатков газа — эта процедура потребует некоторого времени. Лучше оставить емкость в открытом состоянии на ночь на открытом воздухе или в хорошо проветриваемом нежилом помещении, а еще лучше — заполнить его водой до самого верха.
- Далее баллон переворачивают и сливают образовавшийся конденсат. Он имеет очень неприятный запах, поэтому этот процесс также нельзя проводить в помещении, где проживают люди.
Промытая емкость уже не таит никакой взрывоопасности при работе с ней, и можно смело приступать к процессу резки.
Куда лучше установить?
При установке печки буржуйки из бочки 200 л в гараж важно следовать установленным правилам пожарной безопасности. В небольшом по площади помещении отопительный прибор нужно разместить в противоположном от двери месте
При этом расстояние от него до стен или других предметов интерьера должно быть не менее 50 см.
Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем
Вблизи печи нельзя располагать легковоспламеняющихся вещей, а при перемещении следует остерегаться случайного соприкосновения открытыми участками кожи с её корпусом во избежания ожогов. Помещение, где установлена буржуйка должно хорошо вентилироваться, хотя бы естественным образом.
Устройство дымохода
• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.
Боровы печной трубы
• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.
Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м
Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.
Вывод дыма через окно
Буржуйка из газового баллона своими руками
Рассмотрим, как сделать буржуйку с газового баллона. Газовый баллон выбран в качестве заготовки для самодельной буржуйки по следующим причинам:
- Он представляет собой фактически готовый корпус печи, так что мастеру не придется гнуть стальной лист на вальцах или варить буржуйку из нескольких фрагментов такого листа.
- Газовый баллон имеет достаточно толстую стенку, поэтому печь из него получится долговечной. Тонкостенная заготовка быстро прогорела бы.
- Найти данное изделие можно в любом регионе, а его приобретение обойдется в сущие копейки.
Помимо баллона потребуются такие материалы:
- Стальной лист толщиной от 3 мм: из него вырежем варочную поверхность и кольцо под колосниковую решетку.
- Труба диаметром 90 – 100 мм – будущий дымоход.
- Стержни арматурные диаметром от 12 до 15 мм либо равнополочный уголок – материал, из которого будут вариться ножки печи и колосниковая решетка.
Если внешний вид печи имеет значение, ее можно оснастить покупными дверцами — чугунными литыми или стальными штампованными. Понадобится две дверцы – для топки и для зольной камеры.
Как сделать буржуйку из колесных дисков?
Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.
Материалы
Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.
Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:
- пруты арматуры диаметром 20 — 24 мм;
- стальной уголок;
- листовой металл толщиной 4-5 мм;
- термостойкая краска;
- несколько болтов и гаек;
- труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.
Инструменты
Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:
- сварочного агрегата и электродов;
- болгарки (УШМ) с набором зачистных и отрезных дисков;
- дрели;
- газового резака;
- наждачной бумаги;
- кисти;
- кувалды;
- молотка;
- измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки
Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.
Пошаговая инструкция
Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес
Чертёж вертикальной модели буржуйки из 4-х колёсных дисков
При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:
вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;
Этап 1
- изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;
Этап 2
-
стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;
Этап 3
сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;
Этап 4
вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;
Этап 5
Этап 7
- соединить все части корпуса в единую конструкцию;
установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;
Этап 8
Этап 9
вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;
Этап 10
- при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:
Этап 10 (2)
опустить дымоотводную трубу в верхнее отверстие и заварить;
Этап 11
- зачистить все неровности и дефекты на поверхности устройства;
- покрасить готовый прибор термостойкой краской.
- буржуйка из колесных дисков — готова!
При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:
- за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
- после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
- на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.
Изготавливаем печку длительного горения своими руками
Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.
Также потребуется:
- стальные трубы;
- металлопрофиль;
- инструмент для резки металла (болгарка, газовый резак и т.д.);
- сварочный аппарат с электродами;
- листовая сталь.
Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.
Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.
Варианты исполнения корпуса
Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень
Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла. Патрубок дымохода
На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода
Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода
Важно, чтобы съемное колено дымохода надевалось плотно, без зазора
Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению
Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см
Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).
Лопасти могут представлять собой:
- отрезки стального уголка;
- отрезки П-образного профиля;
- изогнутые волной полоски металла (привариваются ребром).
Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.
Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.
Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.
В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.
Заключение
«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.
«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.
Видео по теме:
Вторая жизнь газового баллона
Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.
Для создания такой буржуйки-печи понадобятся следующие инструменты:
- сварочный аппарат;
- шлифовальная машинка с кругами;
- дрель со сверлами;
- щетка с металлическим ворсом;
- рулетка и строительный карандаш для разметки;
- молоток, зубило, плоскогубцы.
Материалы для изготовления своими руками печки нужны такие:
- 1 или 2 газовых баллонов;
- Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
- чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
- труба для дымохода;
- толстая металлическая арматура для изготовления ножек и колосниковой решетки.
Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

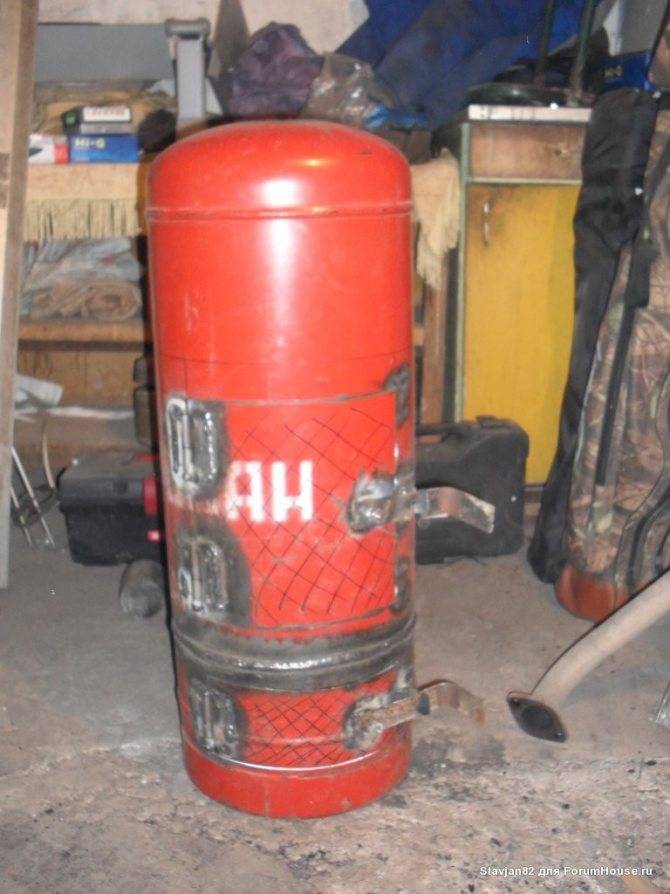

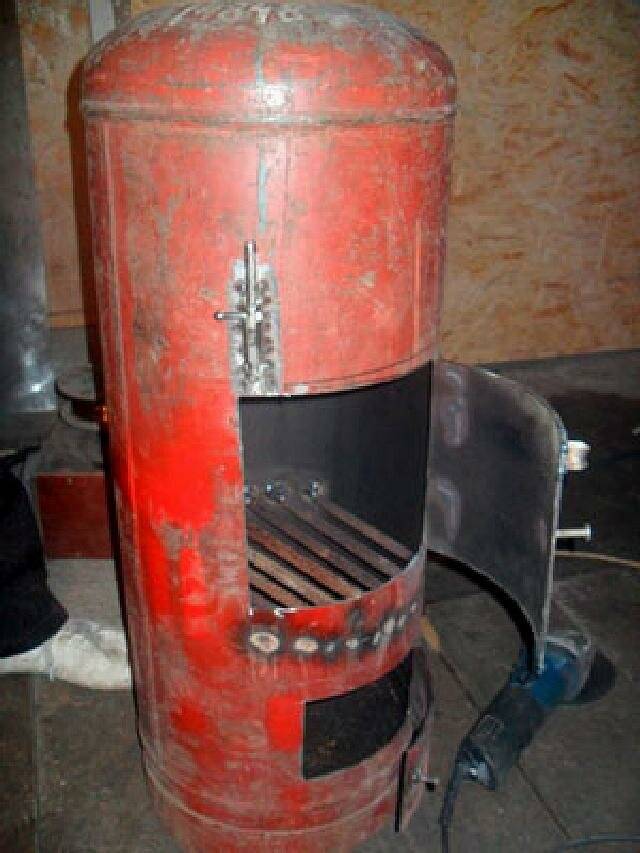

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.
К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.
Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.
При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.
Сушка бани
Существует два слагаемых быстрой просушки влажных помещений: это нагрев и вентилирование. Их не стоит рассматривать раздельно, потому что вместе они работают наиболее эффективно. Нужно просто сочетать их в конкретном случае.
Как просушить: способы вентилирования
Система вентилирования закладывается еще на этапе строительства бани (см. тут о схемах и устройстве вентиляции бани). Поэтому, если что-то забыто, то может оказаться поздно все переделывать.
К примеру, в фундаменте обычно делаются продухи – это сквозные отверстия, облицованные канализационными (чаще всего) трубами, которые ведут в подпольное пространство. Снаружи на них стоят заглушки, которые позволяют открывать и закрывать их в нужное время.
Подробнее о схеме см.
Открываются такие продухи исключительно после процедур. И служат они для лучшего проветривания и просыхания бани.
Также в стене парной под полками обычно делается еще одно сквозное отверстие, ведущее на улицу. С внутренней стороны оно имеет регулируемую заглушку. Это отверстие также используется для ускорения просушивания парной.
Просушить баню зимой с помощью вентилирования можно и открывая настежь окна и двери – все-таки внутри воздух куда более насыщеннее водяными парами. Но не стоит думать, что вся влага покинет баню только благодаря открытым дверям и окнам.
Помимо способов создать сквозняк просто открывая отверстия, есть еще способ, где вентиляция активно сотрудничает с нагревом и работает тогда, когда работает печка – это басту, о которой можно прочитать .
Ну и не стоит забывать, что даже если естественная вентиляция проложена неправильно или ее мощности недостаточно для вентилирования бани, вы всегда можете поставить вентиляторы в воздуховоды. Принудительная вентиляция хоть и шумная, но все же эффективная.
КСТАТИ! Тепловые пушки и тут тоже могут помочь.
Тем, кто полагает, что достаточно одного только нагрева, а вентиляция при этом становится необязательной, рекомендуем посмотреть ролик Константина Белого:
После помывки: способы подогрева
Подогрев точно так же обязателен для просушки, как и вентиляция. Вы же понимаете механизм: нагревая молекулы воды, вы делаете их более подвижными, переводите воду в газообразное состояние (пар), а его легко уносит ветерок. Что сделает ветерок, если вода будет холодной? Ничего. А если не будет ветерка, пар со временем охладится и спокойно осядет конденсатом.
Так вот, самый простой способ просушить баню после помывки зимой: положить в топку одно или два полена и дать им прогореть. При этом все вентиляционные отверстия должны быть открыты.
Это для железной печи. Кирпичная печь относится к теплоаккумулирующим, поэтому ее тепла хватит и на то, чтобы после процедур (вместе с открытой вентиляцией) просушить баню.
***
Ну, как видите, приходится вложить какие-то средства и приложить усилия для того, чтобы пользоваться большой баней в зимнее время. Чем она меньше, тем проще ее прогревать даже в морозы. Мощность банной печи рассчитывается на парилку, прочее сложно вписать в ее обязанности, потому что есть лето, когда все это не нужно. Так что лучше использовать автономные нагреватели.
Как правильно установить буржуйку и дымоход
При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна
Здесь требования такие:
Здесь требования такие:
- В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
- В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
- В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.
Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:
- обычная стальная труба с тонкими стенками;
- газоход из кровельной или нержавеющей стали;
- утепленный сэндвич-дымоход.
Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.
Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:
- В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как показано выше на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
- На вертикальном участке дымохода ставится теплообменник, подсоединенный к системе водяного отопления дома или дачи. Минус: из дымоходного канала буржуйки длительного горения придется чаще удалять сажу.
Теплообменник самоварного типа, ставящийся на дымоход буржуйки, не стоит напрямую подсоединять к сети водяного отопления. Есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.
Варианты баллонных печей
Есть несколько основных вариантов таких конструкций:
Простейший из них — это обычная буржуйка. Для неё принято использовать 12-литровый или 27-литровый баллон. Для эффективности прогрева желательно использовать горизонтальное колено для дымохода. Самой сложной частью является присоединение дверцы для отверстия, через которое загружается топливо. Удобна для хранения в городской квартире. Недолговечна в связи с постепенным выгоранием стенок баллона.
Особые длинные печки. Работают в качестве печей длительного горения. Основной принцип работы состоит в том, что топливо постоянно горит при незначительном наполнении топливом. Затем образуются продукты пиролиза, которые сгорают в отдельной камере сгорания. Для обеспечения эффективности горения имеет смысл подогревать воздух, который поступает в печь. Масляная гаражная печка предусматривает вертикальную установку. В качестве топлива используется отработанное машинное масло. Регулировка температуры горения Выглядит конструкция примерно следующим образом.
«Ракета». Её название происходит от того, что иногда она издаёт шум, похожий на рёв ракетных двигателей. Правда, это может происходить, если печь не отрегулирована. Правильно работающая конструкция издаёт разве что тихий шелест. Конструкция её не является особенно сложной и для её изготовления очень удобен 50 литровый газовый баллон. Этот вид обладает многими важными достоинствами. Они хорошо обогревают помещение, экономичны в использовании, относительно просты при изготовлении. Их можно приспособить для обогрева лежанки. Но, с другой стороны, делать их надо точно и аккуратно. Если печь плохо отрегулирована, она будет малоэффективна. Топливом служат дрова (обычно это тонко наколотые щепки или ветки). Оно поступает через трубу сверху. Воздух поступает через отверстие слева внизу. Горение происходит в нижней трубе. Поддув здесь очень сильный. Продукты сгорания поднимаются вверх и выходят через трубу справа, обогревая при этом помещение.Расскажем, что из себя представляет печь под названием «бубафоня». В ней применён особый принцип работы с продуктами пиролиза. Камера сгорания располагается вертикально. Продукты пиролиза сдерживаются специальным металлическим «блином», который ограничивает пространство горения сверху. КПД этой конструкции может достигать восьмидесяти пяти процентов. Эта печь не предназначена для использования влажного топлива. Влажность не должна превышать 12 процентов. Печь очень экономичная по расходу топлива. Удобно использовать для обогрева гаражей или других хозяйственных помещений.
Ракетную печь можно делать не только с помощью газовых баллонов, но и с использованием бочек, консервных банок и других средств.
Принцип действия печки-буржуйки
Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.
Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.
Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.
Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон
Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.
Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.
При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров
Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.
Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

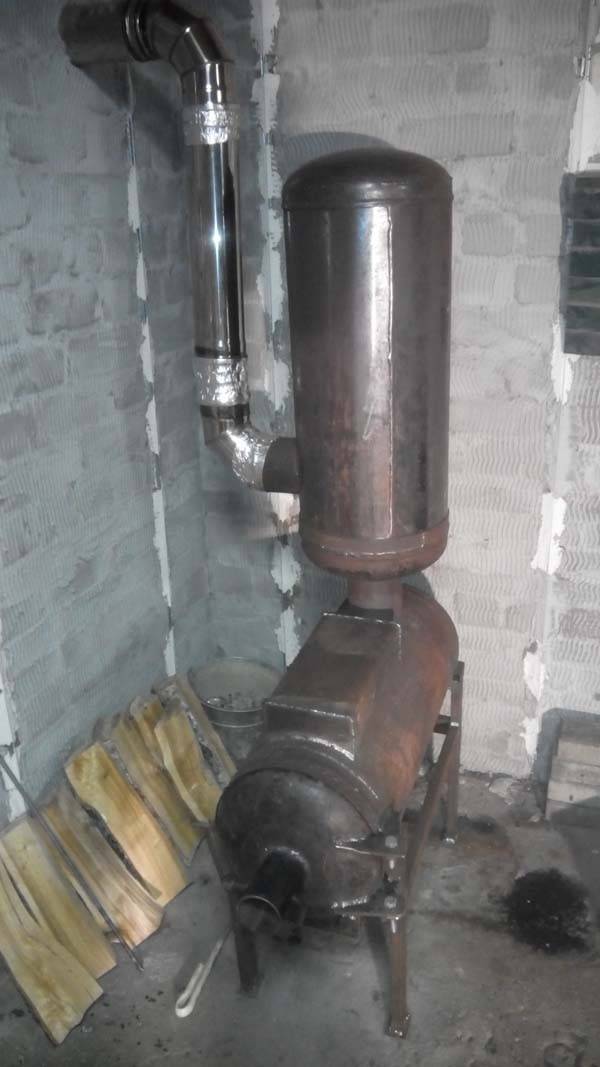

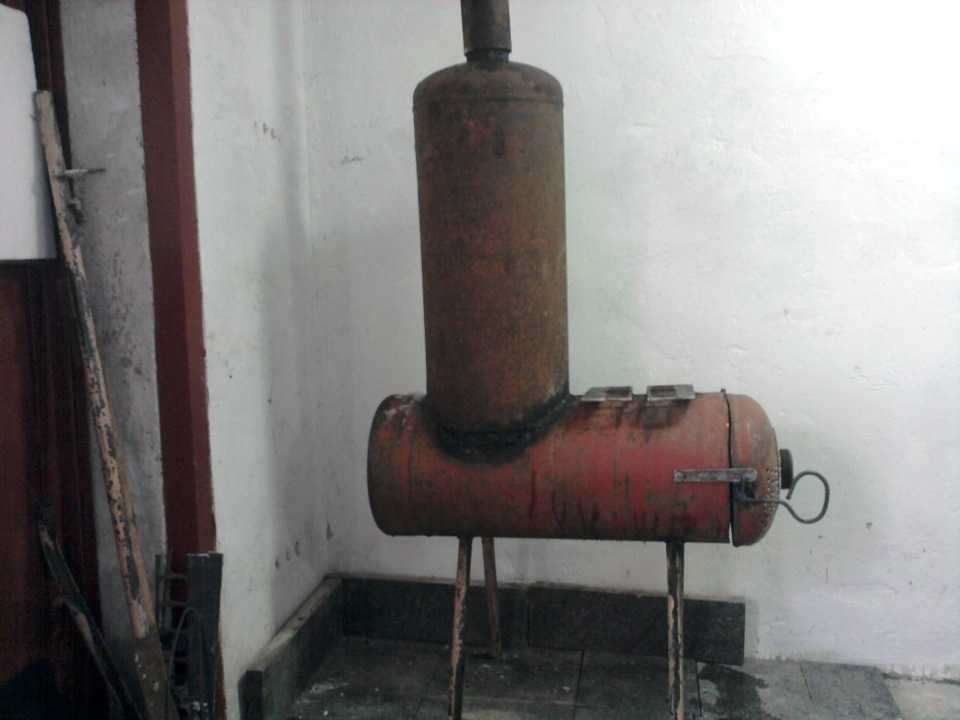

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива
Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.
Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.
Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

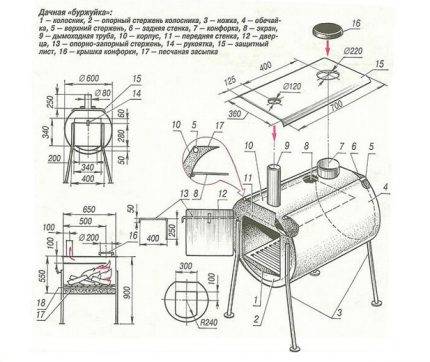

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна
Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.
Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.
Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции
Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.
Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

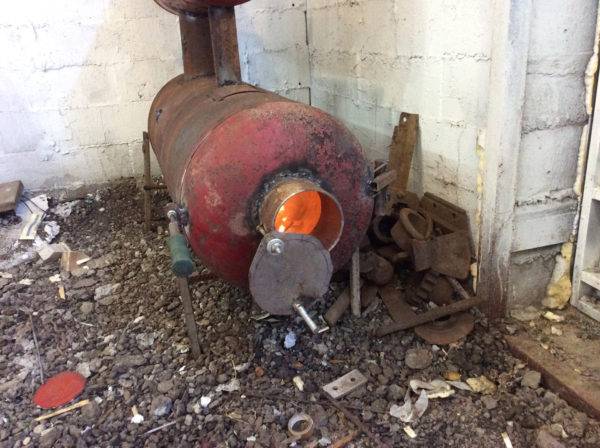

Буржуйка из баллона, установленного горизонтально
Основное отличие заключается в отсутствии вертикальной «канальной» части – вместо нее сразу вваривается патрубок для присоединения дымохода.
Эту печь можно оснастить варочной плитой. Для нее нужно изготовить прямоугольную раму, просто согнув прут диаметром 5 – 8 мм или сварив вместе 4 уголка.
Рама укладывается горизонтально на баллон и приваривается к нему, затем на нее сверху укладывается и приваривается варочная плита (стальной лист).
Рама – не единственный вариант опоры под плиту. Вместо нее к баллону с обеих сторон (по длине) можно приварить по стальной полосе, расположенной вертикально. Верхние края полос должны быть вровень с верхней поверхностью баллона – чтобы уложенная на эту опору варочная плита прилегала к нему.
Такую же плиту можно разместить и на 2-баллонной печи.
Буржуйка своими руками и инструкция
Чтобы выложить печку, не нужна сварка или навыки каменщика.
Пригодятся:
- высокое пластиковое ведро;
- несколько канализационных ПВХ труб;
- бетонная смесь класса с16-20;
- несколько прутков арматуры;
- мастерок и тара для замешивания бетонной смеси.
Алгоритм работ такой:
- В нижней трети ведра вырезать окошко под опалубку топочной камеры. Саму опалубку сделать из ПВХ труб для канализации – у них большое сечение.
- В одной из труб опалубки прорезать отверстие и вставить вертикально трубу меньшего сечения – это будет дымоход.
- Как только опалубка готова, налить в ведро бетонную смесь так, чтобы не сдвинуть трубы опалубки. Смесь приготовить по инструкции или брать готовый состав.
- После заполнения ведра бетоном, наверху воткнуть в массу несколько прутков арматуры – они будут служить основой для сковородки, кастрюли. Прутки лучше согнуть буквой Г, опустив малую часть в бетон, большую оставив снаружи.
- После высыхания смеси опалубку разобрать – ведро и ПВХ трубы разрезать и выкинуть.
Буржуйка готова, в топку можно закладывать топливо, поджигать и варить, греться. Бетонная смесь отличается повышенной прочностью на нагрев, печка прослужит долго.
