Бойлер косвенного нагрева: устройство, принцип работы и схемы подключения

На что обратить внимание при выборе БКН

Один из основных параметров, который должен стать решающим аргументом при покупке бойлера – его вместительность. Чтобы узнать необходимую емкость бака, советуем ориентироваться на количество человек в вашей семье.

Рекомендации по литражу:

• 80-100 л – 2 потребителя;
• 100-120 л – 3 человека;
• 120-150 л – 4 пользователя;
• 150-200 л – 5 потребителей.

Важно разделять понятия «общая емкость бака» и «рабочая емкость», ведь спиральная труба, расположенная внутри бойлера, занимает значительную площадь. Поэтому обязательно уточните при покупке, сколько реально воды помещается в прибор

В технических характеристиках этот нюанс должен быть указан.

Также помимо «поголовного» пересчета потенциальных потребителей, необходимо учитывать и частоту, и объемы использования воды. Например, если в вашей семье любят понежиться в теплой ванне, а не наскоро принять душ, рабочая емкость бака должна быть соответственной – не менее 120 л.

БКН выгодно использовать в комплекте с твердотопливным или одноконтурным газовым котлом, но если расход воды меньше 1 л/мин, дешевле обойдется двухконтурный котел, который и места займет гораздо меньше, чем система с косвенным нагревом

Другие важные параметры:

Мощность – чем больше водопотребление, тем выше должен быть ресурс прибора

Но при этом важно, чтобы мощность «косвенника» не превышала возможности отопительной системы (или другого внешнего источника энергии). К примеру, если объем накопительного бака варьирует в пределах 120-150 литров, мощность котла должна быть не менее 23 кВт, а для 160-200 литров уже понадобится 31-39 кВт.

Время нагрева – параметр, зависящий от объема бака и количества витков на змеевике (большие или комбинированные емкости могут быть снабжены несколькими спиралями).

Материал бака – для долговременного использования лучше всего подойдут бойлеры из нержавейки или медицинской стали.

Теплоизоляция – в дешевых моделях применяется поролон, который быстро изнашивается и пропускает тепло, поэтому лучше приобрести более дорогой прибор, где использовался полиуретан.

Управление – устройство сможет работать в автоматическом режиме, по необходимости отключая и запуская ток воды, контролировать нагрев с помощью температурного датчика.

При выборе формы и размере бака также необходимо учесть, что хотя теоретически бойлер можно установить в любой комнате, где есть доступ к теплотрассе, его оптимальное месторасположение – рядом с котлом. Так передача тепла наиболее эффективна.

Бойлер косвенного нагрева можно сделать собственноручно. Инструкция по изготовлению агрегата описана в этой статье.

Порядок подключения

После подбора наиболее подходящей схемы необходимо подобрать оборудование. Помимо основных устройств также потребуются распределительные гребенки, шаровые краны, вентили, обратный либо трехходовой клапаны.

Подключение производится в такой последовательности:

1. Подготовка места установки (стена, пол).
2. Устройство разводки, обозначение соответствующими цветами выводов под холодную/горячую воду.
3. Сборка тройников и клапана давления. Соединения закрепляются клеем-герметиком.
4. Монтаж кранов на горячую и холодную воду.
5. Подключение к электросети, установка автоматики и термодатчика.
6. Выбор режима работы.
7. Проверка подключения.

Такой порядок действий является общим и подходит для большинства моделей бойлеров.

На что обратить внимание при выборе БКН

Один из основных параметров, который должен стать решающим аргументом при покупке бойлера – его вместительность. Чтобы узнать необходимую емкость бака, советуем ориентироваться на количество человек в вашей семье.

Рекомендации по литражу:

• 80-100 л – 2 потребителя;
• 100-120 л – 3 человека;
• 120-150 л – 4 пользователя;
• 150-200 л – 5 потребителей.

Важно разделять понятия «общая емкость бака» и «рабочая емкость», ведь спиральная труба, расположенная внутри бойлера, занимает значительную площадь. Поэтому обязательно уточните при покупке, сколько реально воды помещается в прибор

В технических характеристиках этот нюанс должен быть указан.

Также помимо «поголовного» пересчета потенциальных потребителей, необходимо учитывать и частоту, и объемы использования воды. Например, если в вашей семье любят понежиться в теплой ванне, а не наскоро принять душ, рабочая емкость бака должна быть соответственной – не менее 120 л.

БКН выгодно использовать в комплекте с твердотопливным или одноконтурным газовым котлом, но если расход воды меньше 1 л/мин, дешевле обойдется двухконтурный котел, который и места займет гораздо меньше, чем система с косвенным нагревом

Другие важные параметры:

Мощность – чем больше водопотребление, тем выше должен быть ресурс прибора

Но при этом важно, чтобы мощность «косвенника» не превышала возможности отопительной системы (или другого внешнего источника энергии). К примеру, если объем накопительного бака варьирует в пределах 120-150 литров, мощность котла должна быть не менее 23 кВт, а для 160-200 литров уже понадобится 31-39 кВт.
Время нагрева – параметр, зависящий от объема бака и количества витков на змеевике (большие или комбинированные емкости могут быть снабжены несколькими спиралями).
Материал бака – для долговременного использования лучше всего подойдут бойлеры из нержавейки или медицинской стали.
Теплоизоляция – в дешевых моделях применяется поролон, который быстро изнашивается и пропускает тепло, поэтому лучше приобрести более дорогой прибор, где использовался полиуретан.
Управление – устройство сможет работать в автоматическом режиме, по необходимости отключая и запуская ток воды, контролировать нагрев с помощью температурного датчика.

При выборе формы и размере бака также необходимо учесть, что хотя теоретически бойлер можно установить в любой комнате, где есть доступ к теплотрассе, его оптимальное месторасположение – рядом с котлом. Так передача тепла наиболее эффективна.

Бойлер косвенного нагрева можно сделать собственноручно. Инструкция по изготовлению агрегата описана в этой статье.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

Обвязка для сезонного использования

В квартирах бойлеры чаще всего устанавливаются как вынужденная мера на период проведения плановых ремонтов теплосети. Большую часть времени водонагреватель простаивает и, хотя его рекомендуется держать в наполненном состоянии, постоянный проток воды может вызывать нанос отложений в ёмкость. Поэтому следует предусмотреть систему отключения бака от водопроводной системы, что довольно просто реализуется парой шаровых или одним трехходовым краном.

Если вы используете шаровые краны, один из них устанавливайте до места врезки горячего отвода в систему водоснабжения. Этот кран закрывается летом для предотвращения оттока воды в магистраль. Наличие крана на горячем отводе строго обязательно для ограничения протока в зимний период.

1 — запорные вентили на входе водопровода; 2 — трехходовой кран; 3 — группа безопасности; 4 — накопительный водонагреватель

Один трехходовой кран, установленный в месте врезки в горячую магистраль, также решает задачу переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревательными приборами, соединёнными параллельным трубопроводом.

Конструкция водонагревателей

На рынке представлены изделия различной формы, объема и технических характеристик. Независимо от этого водонагреватели каждого отдельного типа схожи по своей конструкции.

Электрический накопительный

По своей конструкции изделие этого типа представляет собой емкость круглой или овальной формы. Бак используется для накапливания и прогрева воды.

Он находится в корпусе, изготовленном из металла или пластика. Во избежание быстрого охлаждения жидкости производители оснащают емкость теплоизоляционным слоем. Бак изготавливают из материалов, наименее подверженных коррозии. На рынке представлены изделия, емкость которых изготовлена из эмалированной или нержавеющей стали. Для защиты внутренних деталей от образования накипи водонагреватели оснащают магниевым анодом.

Работа электрического накопительного нагревателя

В нижней части располагается электрический электронагреватель. Он оснащен термостатом, позволяющим поддерживать определенную температуру жидкости. В некоторых моделях установлены два ТЭНа.

После прогрева жидкости один из них отключается, и определенный показатель температуры поддерживается другим. Это позволяет экономить электроэнергию. Устройство бойлера включает в себя два патрубка. Они используются для подачи воды и ее отведения из емкости. Патрубок холодной воды установлен в нижней части бака, а трубка отбора горячей жидкости – в верхней.

Электрический проточный

Устройство проточного бойлера для нагрева воды не включает в себя накопительную емкость. Жидкость прогревается при прохождении через устройство. Нагрев осуществляется электрическим нагревателем высокой мощности.

Конструктивные особенности изделия проточного типа позволяют быстро прогревать небольшое количество воды. В конструкцию изделия проточного типа входит:

• Электрический водонагреватель высокой мощности.
• Индикатор работы.
• Рубашка для прохождения воды.
• Датчики и реле.

Благодаря отсутствию накопительной емкости, проточные бойлеры имеют небольшие размеры. Это дает возможность устанавливать устройство в помещениях с ограниченным свободным пространством.

Газовые водонагреватели

Устройства, использующие в качестве источника тепла газ, могут быть как проточного, так и накопительного типа. Проточные водонагреватели – газовые колонки могут быстро прогревать небольшое количество жидкости, проходящей через них.

С помощью накопительных можно получить большое количество горячей воды, но после этого потребуется время для прогрева новой порции. Накопительные устройства состоят из металлического бака, сквозь который проходит газоход. Он необходим для отвода продуктов горения газа. Вместо ТЭНа в водонагревателе используется газовая горелка. Управление степенью нагрева осуществляется специализированным блоком.

Это интересно: Делаем бойлер косвенного нагрева воды своими руками: познавайте с нами

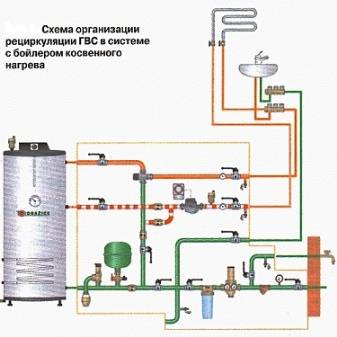

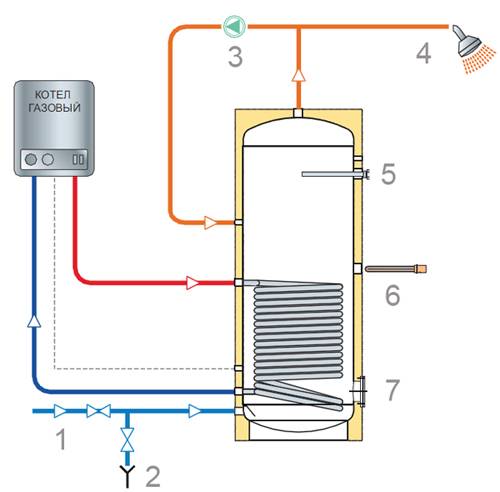

Использование системы рециркуляции в схеме ГВС

Наличие в баке бойлера третьего входа позволяет подключить к нему линию рециркуляции воды.

Назначение этой системы – обеспечить практически мгновенную подачу горячей поды в зону ее потребления при открытии крана. То есть, нет необходимости сливать холодную воду из магистрали в канализацию, ожидая «прихода» горячей воды от нагревателя.

Такая возможность реализуется через создание зацикленной магистрали постоянно текущей воды с собственным циркуляционным рециркуляционным насосом – рециркуляционной системы. Она может быть реализована с подогревом полотенцесушителя или без него.

Обвязка бойлера косвенного нагрева, схема которого приведена выше, включает в себя некоторые дополнительные узлы.

Рассмотрим назначение некоторых типичных элементов в обвязке нагревательного устройства

Обратный клапаннужен для того, чтобы исключить обратное движение воды, если насос выключен.

Обратный клапанна входе в водонагреватель нужен для того, чтобы исключить движение горячей воды на холодный трубопровод. Может возникнуть ситуация, когда при нагреве воды давление в водонагревателе увеличиться и, открыв холодный кран, первым делом большое давление вытолкнет горячую воду из водонагревателя в холодный трубопровод.

Автоматический воздухоотводчик необходим для исключения попадания воздуха в насос, особенно при первом запуске. При первом запуске обратный клапан препятствует движению воздуха из бака и прогоняет горячую воду через полотенцесушитель или рециркуляционный трубопровод.

Предохранительный клапан нужен для того, чтобы защитить водонагреватель, от большого давления, вызванного расширением воды при нагреве. То есть предохранительный клапан защищает водонагреватель от высокого давления. Обычно это до 7 Bar. При достижении или превышении давления 7 bar предохранительный клапан начинает сбрасывать избыточное давление, пропуская воду через себя.

Расширительный бак компенсирует давление в системе горячего водоснабжения. Так как при нагреве воды увеличивается давление в системе горячего водоснабжения. Расширительный бак начинает в себя забирать воду, тем самым уменьшая давление. Поэтому расширительный бак уменьшает превышение давления при нагреве воды. Расширительный бак не дает сильно увеличить давление в системе при нагреве воды в бойлере косвенного нагрева.

Давление воздуха в расширительном баке не должно превышать давление предохранительного клапана, иначе действие расширительного бака бесполезно. А минимальное давление воздуха должно быть не ниже минимального давления в системе водоснабжения.

Расширительный бак ACS по своей природе является гидроаккумулятором, но рассчитан на температурный режим ГВС.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
4. Соблюдать правила техники безопасности при установке и подключении.
5. Создавать надёжные соединения компонентов системы.
6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 голосов )

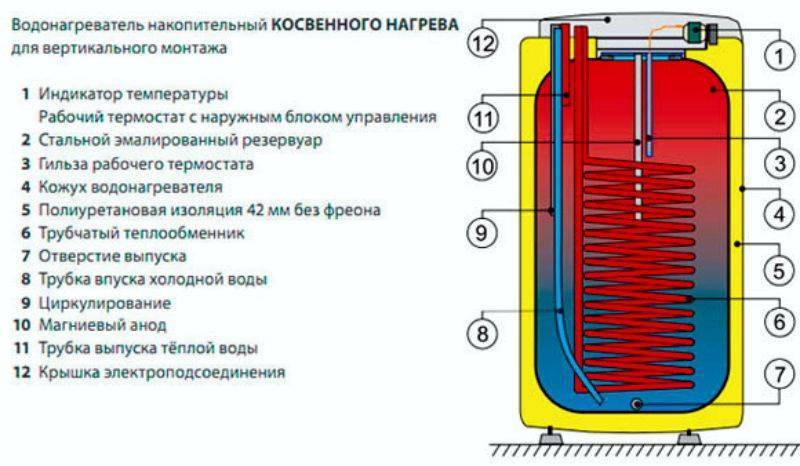

Устройство и принцип работы бойлера

Бойлер косвенного обмена (водонагреватель) – это заполненный водой бак, в котором располагается теплообменник. В качестве теплообменника обычно используется змеевик или водяная рубашка. Теплообменник подключается к источнику тепла, передающему энергию посредством теплоносителя.

Процесс нагрева воды в бойлере происходит следующим образом:

• Сначала к теплообменнику подается теплоноситель от отопительного котла;
• Стенки теплообменника нагреваются за счет поданной энергии;
• От стенок тепло отдается воде, которая находится в баке;
• Разогретая вода забирается потребителями по мере необходимости.

Между водой и теплоносителем при такой технологии имеется промежуточное звено, обеспечивающее передачу тепла – поэтому устройство называется бойлером косвенного нагрева.

Система отопления с бойлером косвенного нагрева пребывает в тесном взаимодействии. Так, вода в бойлере обычно имеет несколько меньшую температуру по сравнению с температурой теплоносителя, поступающего в теплообменник – то есть, разогреть воду в баке можно только до того уровня, который способен выдать котел.

Впрочем, один способ обхода этого ограничения есть – всего-то и нужно, что подобрать комбинированный бойлер, в котором, помимо теплообменника, имеется еще и ТЭН. В таких устройствах основным источником тепла является косвенный обогрев, а ТЭН повышает температуру воды до необходимого уровня. Самая эффективная комбинация оборудования, при которой вода остается горячей дольше всего – бойлер с ТЭНом и твердотопливный котел.

Нюансы подключения бойлера к трубам из разных материалов

В зависимости от материала изготовления водопроводных труб, порядок врезки водонагревателя будет несколько различаться. Ознакомьтесь с существующими нюансами, чтобы выполнить работу максимально качественно.

Подключение к полипропиленовым трубам

Подключение к полипропиленовым трубам

Если трубы не спрятаны в стену, с подключением бойлера не возникнет никаких затруднений. Вся работа сводится к тому, что вы разрезаете трубы водоснабжения в нужных местах (в зависимости от высоты установки бака), впаиваете в подготовленные отверстия тройники, а уже от них проводите трубы к нагревателю. Для соединения с кранами используйте обычные муфты.

Муфты

Немного больше времени и сил вы потратите на подключение, если трубы вмурованы в стену. В такой ситуации порядок действий будет выглядеть следующим образом:

• вскрываются трубы;
• осуществляется врезка по рассмотренной выше схеме;
• выводятся патрубки;
• трубы закрываются обратно.

Соединение выполняйте с помощью тройников и разъемных муфт. Дождитесь полного застывания спаянных стыков, соедините разъемы и подключите бойлер к водопроводу.

Пайка полипропиленовых труб

Подключение к металлопластиковым трубам

Технология не позволяет монтировать металлопластиковые трубы скрытым способом, поэтому с врезкой никаких особых проблем не возникнет.

Подключение к металлопластиковым трубам

Достаточно разрезать трубы, вставить тройники и подвести элементы водоснабжения к водогрейке. На этом врезка завершена.

Подключение к стальным трубам

Самый сложный случай. В данном случае бак будет подводиться посредством патрубков кухонного смесителя. На каждый патрубок нужно надеть по тройнику – это позволит подключить бойлер и кухонный кран к одной трубе, не нарезая резьбу.

Инструкция по подключению и запуску системы

При подготовке бойлера к работе его первым делом подключают к отопительной системе. Это может быть сеть домашнего автономного котла или центральная магистраль. В процессе подключения крышка бака водонагревателя должна быть открыта. Когда все трубы соединены между собой в нужном порядке, открывают запорный кран трубы обратки, чтобы убедиться в отсутствии протечек в местах соединений и самих трубах.

Если протечки не обнаружены, можно открыть кран подачи теплоносителя в змеевик. После того, как спираль прогреется до нормальной температуры, конструкцию еще раз осматривают на предмет протечек.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

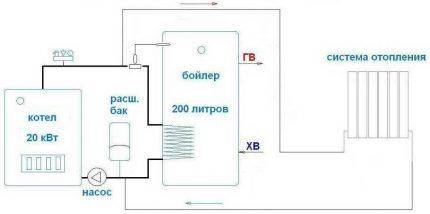

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Как правильно выбрать бойлер

Важными характеристиками бойлера косвенного нагрева являются:

• объем;
• материал змеевика;
• материал бака;
• материал утеплителя;
• наличие дополнительного ТЭНа и альтернативных источников нагрева.

Объем бойлера

Выбирать объем бойлера нужно исходя из мощности вашей отопительной системы, поскольку именно на нее приходится нагрузка нагрева воды. Если вы купите агрегат, объем которого слишком велик, то существует вероятность того, что ваша система отопления может не справиться с ним. Это чревато тем, что температура воды в приборах отопления будет мала для обогрева помещения. Для того чтобы не прогадать, нужно узнать объем теплоносителя бойлера, он должен быть не более 30-40% объема воды в отопительной системе, иначе ее производительность будет заметно страдать.

Какой объем бойлера нужен для вашей семьи, очень просто определить. В среднем на человека приходиться 60-80 литров для принятия душа. Нагрев 200 литров происходит около 6 часов. Исходя из этих цифр нужно брать объем бойлера, которого хватит на покрытие нужд семьи, с учетом времени до следующего нагрева.

Материалы

Одной из важнейших частей бойлера является змеевик, поэтому нужно заранее поинтересоваться о том, из чего он изготовлен. Дешевые модели имеют стальной змеевик, который просто приварен к баку. В более дорогих моделях он съемный и выполнен из латуни, что намного лучше по многим параметрам. Тем более что съемный вариант можно демонтировать и почистить от накипи.

Из чего выполнен бак также очень важно, поскольку частая проблема любого водонагревателя – протечка. Недорогие модели имеют внутри слой эмали, но она быстро образует трещины от перепада температур

А это, в свою очередь, чревато скорой коррозией металла

Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода

А это, в свою очередь, чревато скорой коррозией металла. Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода.

Качество утеплителя также немаловажный фактор эффективности такой системы. Иногда используют обычный поролон, но он проигрывает по многим пунктам. Лучше всего, если в качестве теплоизоляции использован полиуретан и подобные ему материалы.

Другие параметры

Кроме того, что бойлер может иметь два источника косвенного нагрева воды, также он может быть оснащен ТЭНом, как источником тепла вне отопительного сезона. Такие конструкции намного дороже обычных, но они крайне практичны.

Тип бойлера может быть двух видов: настенный или напольный. Он должен соответствовать типу отопительной системы. Так, если система настенная, то и бойлер должен быть такого типа. Настенными могут быть только модели, объем которых менее 200 литров.

Источники

• https://sovet-ingenera.com/otoplenie/vodonagrevatel/bojler-kosvennogo-nagreva.html
• https://AlfaTep.ru/article/vodonagrevateli/boylery_kosvennogo_nagreva_ustroystvo/
• https://oboiman.ru/teplo/bojler-kosvennogo-nagreva-cto-eto-takoe-ustrojstvo-princip-raboty.html
• https://udobnovdome.ru/bojler-kosvennogo-nagreva/
• https://otivent.com/kak-vybrat-bojler-kosvennogo-nagreva
• https://AvtonomnoeTeplo.ru/vodonagrevateli/185-napolnye-boylery-kosvennogo-nagreva.html
• https://teplofan.ru/vodonagrevateli-i-bojlery/kosvennogo-nagreva
• https://stroy-podskazka.ru/vodosnabzhenie/vodonagrevatel/kosvennogo-nagreva/
• https://www.tproekt.com/bojler-kosvennogo-nagreva/
• https://vse-otoplenie.ru/princip-raboty-bojlera-kosvennogo-nagreva

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

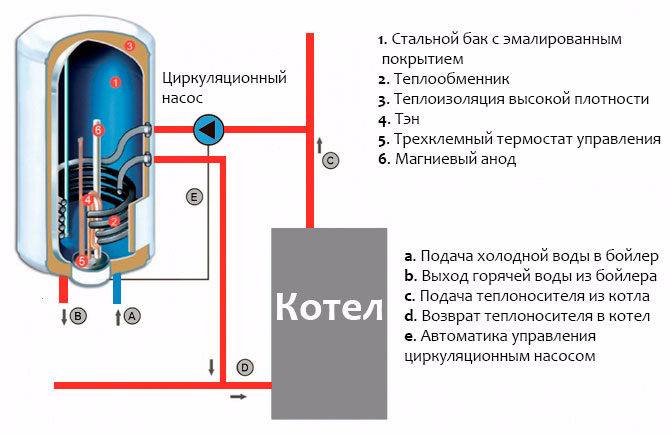

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Устройство

Принцип работы бойлера косвенного нагрева в большинстве случаев подразумевает размещение вводного патрубка в нижней части аппарата. Но есть модели, в которых такой блок располагается наверху, и тогда жидкость движется в направлении самой низкой точки. Насос, развивая выталкивающую силу, гонит теплоноситель по контуру. При этом, оказываясь среди более холодной воды, он сам отдает тепло. Обычно змеевик работает с одной порцией жидкости в несколько приемов.

Обнаружив, что температура змеевика совпадает с температурой внутри нагревательного блока, реле разобщает электрическую цепь, питающую насос. В момент, когда датчик зарегистрирует охлаждение воды до заданного значения, подача тока восстанавливается, и это позволяет насосу прокачивать горячую воду из котла в бак. Верхнее подключение змеевика к источнику теплоносителя считается наиболее выгодным в энергетическом отношении.

Преимуществом бойлеров косвенного нагрева перед другими моделями оказываются:

• заметно меньшие энергозатраты;
• повышенная генерируемая мощность;
• связанная с ней возможность подать теплую воду сразу нескольким потребителям;
• легкость монтажа и скорость прогрева жидкости.

Главный недостаток тоже связан с принципом работы устройства: оно накрепко привязано к реальному источнику тепла. Если таким источником сделали отопление, то в летние месяцы система будет неработоспособна. Компенсировать этот изъян могут встроенные ТЭНы, которые присутствуют практически в каждом бойлере. Аппараты с косвенным нагревом немного дороже, чем их простые электрические аналоги. Кроме того, увеличение длины магистрали и добавление дополнительного звена влечёт усиленный расход энергии.

Некоторые варианты расстановки даже позволяют ставить бойлеры КН и обычные газовые или электрические рядом, друг над другом, чтобы сократить занимаемое место. Теплообменник в аппарате делается из стали либо из латуни, конструкторы стараются максимально нарастить его поверхность. В дополнение к теплозащите изолирующими материалами иногда ставится кожух. Существуют модели с парой теплообменников, которые нагревают жидкость заметно быстрее обычных конструкций.

Системы с рециркуляцией имеют более сложное устройство. Они позволяют получать горячую воду немедленно при открытии кранов, а не через несколько минут после этого. В дополнение к стандартному набору компонентов потребуются:

• расширяющий бачок;
• выпускающий клапан;
• клапан обратного хода;
• предохранительное устройство.

Требуется тщательно продумать, где будет располагаться точка рециркуляции. Подводить холодную воду нужно будет в нижнее отверстие, а выброс горячей будет производиться сверху. Там же подсоединяется ведущая вниз труба теплоносителя. Подключение всех труб между собой достигается за счет переходников, а также кранов и клапанов

Важно: стоит сразу продумать всю систему отопления. Только при этом условии удастся обеспечить качественную рециркуляцию

Применение рециркуляции обеспечивает повышенную эффективность обогрева дома, КПД бойлера сразу вырастает на 30—35%. Для обвязки рекомендуется использовать высококачественные изделия, изготовленные из наиболее крепких материалов. Специалисты считают, что неприемлемо применение шлангов из гофрированной резиной и любых материалов, полученных методами порошковой металлургии. Опасаться шума не стоит: в системе используют насосы небольшой величины, которые работают без лишних звуков. Самая частая схема организации — с разделенными контурами на обогрев и на горячее водоснабжение.

Сервопривод в такой системе автоматически отключает подогрев отопительного контура, когда открыт водопроводный кран. Как только там вода достигнет заданной температуры, отопительная вода начинает прогреваться опять. В другом варианте ставятся два насоса: один обеспечивает рециркуляцию в греющем контуре, а другой — по периметру бойлера. Таким образом приоритет отдается нормализации температуры в нагревателе, и только затем автоматика занимается подогревом радиаторов. Нормальная работа подобной системы обеспечивается только при наличии термостата и устройства, переключающего режимы.
