Блок бесперебойного питания: назначение и специфика работы бытового ИБП

Для чего используют ИБП

Главным направлением применения является обеспечение бесперебойной работы техники, об этом можно узнать из названия такого устройства. Если интересно, для чего еще нужен ИБП, рассматривают другие его возможности:

• поддержание частоты сетевого напряжения на требуемом уровне — 50 Гц, если значение этого параметра изменяется, увеличивается риск выхода подключенной техники из строя, в лучшем случае компьютер будет работать нестабильно;
• поддержание подаваемого на ПК напряжения на достаточном уровне, что необходимо при колебаниях значений данного параметра;
• защита ПК от поломки или отключения при перегрузках сети, что возможно при одновременном включении разных бытовых устройств и компьютера, в том числе.

БЛОК БЕСПЕРЕБОЙНОГО ПИТАНИЯ ДЛЯ ДОМА

Приобретая устройство следует определить мощность потребителя, который планируется подключать к ИБП, а также время работы в автономном режиме. В качестве примера можно рассмотреть несколько типовых ситуаций.

Если нужно обеспечить возможность безопасного завершения работы компьютера без потери важных данных, а долговременная работа в отсутствии сетевого питания не нужна, то резервный off-line ИБП будет идеальным решением.

Бюджетные модели обеспечат компьютер электроэнергией для 5-15 минут автономной работы. Этого достаточно чтобы сохранить результаты работы и выключить компьютер. Для среднего компьютера достаточно мощности от 250 Вт до 1 кВт.

Если используется автономная система отопления с помощью современного газового котла, то нестабильное энергоснабжение может вывести платы управления из строя.

Для обеспечения нормальной работы таких котлов нужна чистая синусоида, поэтому придется приобретать соответствующий ИБП типа line-interactive или online, несмотря на его высокую стоимость.

Если квартира оборудована системой сигнализации, то перебои в энергоснабжении могут представлять серьезную имущественную угрозу , поэтому любая ОПС имеет в своем составе ИБП. Для простейших систем сигнализации достаточно резервного или линейно-интерактивного БП с большим временем автономной работы.

2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Правила безопасности и важные советы

Прежде всего, следует соблюдать правила безопасности при работе с электроприборами и с установками под напряжением. Если производится сборка всего ИБП или отдельных узлов своими руками, к перечню обычных требований прибавляются правила безопасности при работе с нагревательными приборами

Работа с паяльником требует осторожности, оптимальный вариант — использование паяльной станции с вытяжкой и специальной безопасной подставкой

Важный момент — использование достаточно толстого соединительного провода. Если его сечение не будет соответствовать установленным нормам, провод будет сильно греться и может расплавиться, что вызовет прекращение работы комплекта и создаст угрозу возгорания.

Рекомендуется использовать медный многожильный провод сечением 12 мм2 («косичку»), который сможет выдержать ток до 100 А.

Изделия с тремя аккумуляторами

Этот топ представлен такими устройствами:

• Lanches (East) L900Pro-H 1kVA;
• Inelt (Eltena) Monolith K1000 LT.

Бесперебойник с тремя батареями

Источник

Бесперебойники выпускаются производителями в разных ценовых категориях, что позволяет каждому потребителю приобрести подходящий прибор для своего бюджета. В зависимости от стоимости в устройстве будут присутствовать определенные функции и возможности.

Бюджетные модели

Хотя более дорогие варианты аппаратов могут похвастаться высоким качеством напряжения и наличием множества дополнительных опций, в дешевом сегменте рынка также можно найти достойные изделия для надежной работы. Топ дешевых бесперебойников выглядит таким образом:

Энергия ПН-500. Этот простой и надежный агрегат эффективно производит контроль напряжения и обладает хорошими техническими характеристиками. К полезным особенностям устройства относится наличие звукового оповещения при смене рабочего режима и автоматическую защиту, которая срабатывает при опасности перегрева. Также прибор оснащен дисплеем для удобства эксплуатации.

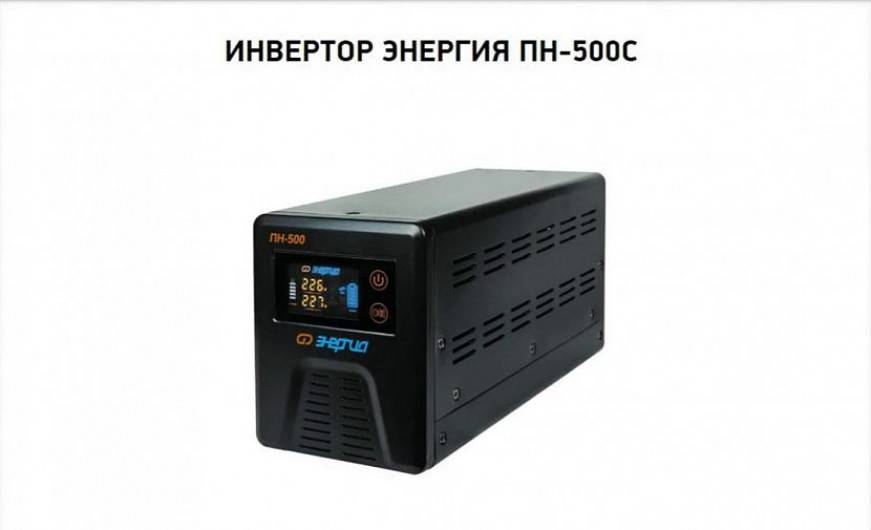

Бесперебойник Энергия ПН-500

Источник

Бастион TEPLOCOM-250 . Компактный настенный бесперебойник обеспечивает стабильность эксплуатации сопутствующего оборудования и работает от встроенной батареи. Устройство обладает удобными индикаторами, которые помогают контролировать режимы и состояние аппарата. Минусом является отсутствие возможности присоединения батарей внешнего типа.

Бесперебойник Бастион TEPLOCOM-250

Источник

Powerman Online 1000 ВА. Это универсальный прибор, который отлично подойдет как для бытового, так и для промышленного использования. Бесперебойник быстро переключается между рабочими режимами и предоставляет идеальную синусоиду для стабильной работы газового оборудования. Также он обладает небольшими размерами, что облегчает перемещение.

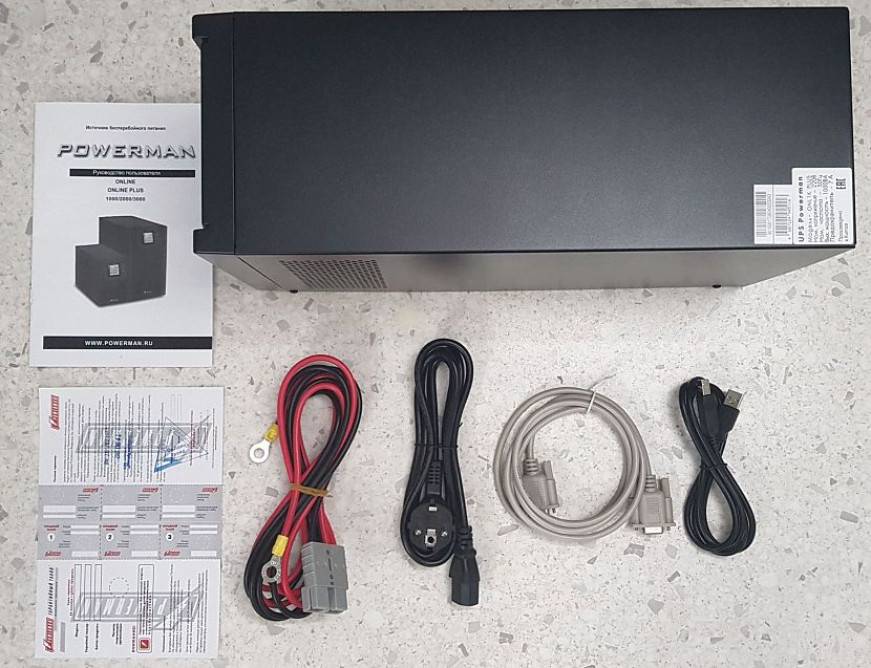

Бесперебойник Powerman Online 1000 ВА

Источник

Устройства по средней стоимости

Этот топ представляет собой уже более серьезные агрегаты, дополненные многими интересными возможностями для облегчения использования:

Правила размещения ИБП

Согласно статистике сервисной службы ГК «Штиль», более половины преждевременных выходов ИБП из строя связаны либо с размещением устройства в зоне с неподходящими для него условиями, либо с ошибками, допущенными при подсоединении питающей сети или нагрузки.

Обратите внимание!

Поломки, появившиеся вследствие указанных причин, не являются гарантийными случаями!

С помещением, в котором будет эксплуатироваться ИБП, рекомендуется определиться заранее, до покупки изделия. В общем случае оно должно:

• обеспечивать нахождение температуры и влажности в рамках допустимых для прибора пределов. Большинство бытовых «бесперебойников» рассчитаны на работу в условиях положительных температур, не превышающих значения в 40 С°, и при относительной влажности до 80%;
• гарантировать достаточную вентиляцию – выделяемое в процессе работы любого ИБП тепло должно своевременно отводится либо за счет естественной циркуляции воздуха вокруг и через корпус прибора, либо с помощью принудительного обдува;
• исключать контакт прибора с химически активными или легковоспламеняющимися предметами и веществами (в любой форме), а также с водой, в том числе и в виде конденсата;
• не иметь источников повышенной вибрации и не характеризоваться наличием большого количества мелких летучих частиц, таких как бытовая и строительная пыль, опилки, уголь, мука и т.п.

На каждом конкретном объекте жилой недвижимости вышеприведённым критериям могут соответствовать различные помещения: где-то это будет коридор или кухня, где-то теплая терраса, где-то непыльная и проветриваемая подсобка или цокольный этаж с достаточным воздухообменом.

Если вы не можете самостоятельно определить оптимальное место для установки ИБП, то настоятельно рекомендуем проконсультироваться со специалистом!

В любом случае, не размещайте изделие в районе прямого падения солнечных лучей, в зоне ремонтных работ, рядом с нагревательными приборами и стыками элементов водопроводной сети, а кроме того, в захламлённых помещениях и в помещениях, где важен пониженный уровень шума (спальни, детские комнаты).

Стоит отметить, что дополнительным фактором риска для ИБП является доступ грызунов, домашних животных и маленьких детей.

Располагать ИБП необходимо только на жёстких поверхностях, способных выдержать вес прибора и обеспечить его постоянное нахождение в указанном производителем эксплуатационном положении.

Важно!

Перед монтажом «бесперебойника» навесного исполнения обязательно проверьте нагрузочную способность выбранной стены (особенно в случае гипсокартонной конструкции).

После установки ИБП убедитесь, что, во-первых, ничего не мешает свободному доступу воздуха к вентиляционным отверстиям (обязателен зазор минимум в 20 см до ближайшей поверхности), а во-вторых, что органы управления и индикации находятся в зоне быстрого и легкого доступа (как зрительного, так и ручного).

Как рассчитать время резервного питания?

Предельные сроки, на протяжении которых газовый котел будет по-прежнему работоспособным, являются важнейшим критерием и, собственно, основной целью, для которой устанавливается сам ИБП. Чтобы рассчитать это предельно точно, есть специальные таблицы, мы же остановимся на приблизительных расчетах, предусматривающих отклонение на полчаса в ту или иную сторону. Дело в том, что пользоваться такой таблицей намного легче.

Обязательно возьмите на заметку! В котлах, теплоемкость которых не превышает 25 киловатт, зачастую имеется всего один циркуляционный насос. Следовательно, при наличии простейшей электроники этот котел будет потребляться в среднем 100-150 ватт. И если добавить к этому упомянутый выше запас, то мощность ИБП для газовых котлов должна составлять в среднем 300 ватт.

Из таблицы становится понятно, что для отопительного прибора мощностью в 150 ватт необходима батарея на 150 ампер/час, дабы обеспечить бесперебойную десятичасовую работу. И это, как вы сами понимаете, отнюдь не маленький, а достаточно мощный аккумулятор.

Газовые котлы Protherm

Распространенные модели ИБП

Маркировка UPS начинается с названия компания производителя, далее следует название модельного ряда, число, указывающее мощность в VA и буквенные обозначения конструктивных особенностей устройства.

EX указывает на конфигурацию со встроенным аккумулятором и возможность подсоединения дополнительной батареи. К таким бесперебойникам относится распространенная модель N-Power Smart-Vision 1500 EX. Модификации с буквами LT имеют навесной батарейный блок, вариант RM указывает на конструкцию в стойке, а RT – на универсальное исполнение.

Модели УПС с двойным преобразованием: Ippon Innova RT 1000, Powercom VANGUARD VGS-2000XL. Пользуются спросом модельные ряды бесперебойников всех типов от производителей N-Power, Chloride, Libert, Inelt.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

Рейтинг лучших моделей ИБП для компьютера

Источники бесперебойного питания являются необходимым устройством для ПК и бытовой техники, особенно если место вашего проживания отличается частым отключением электричества или скачками напряжения. Выбирая ИБП стоит ориентироваться на:

• стабильность работы;
• длительность и удобство эксплуатации;
• мощность;
• бесшумность;
• размеры и вес оборудования;
• соотношение цены и качества;
• производитель.

На основании этих параметров был составлен рейтинг бесперебойников для персональных компьютеров, который поможет при выборе данного оборудования.

Powercom IMD-1025AP

Интерактивный источник бесперебойного питания с выходной мощностью 615 Вт, что достаточно для завершения работы компьютера и периферии в течение 4 минут в случае отключения электропитания от сети. Модель оснащена встроенным ЖК-дисплеем оптимизирующим работу прибора и облегчающим его настройку. ИБП обладает оптимальным соотношением цена/качество.

Плюсы:

• выходная мощность;
• ЖК-дисплей;
• USB-порт;
• достаточное количество разъемов;
• легкая настройка.

Недостатки:

• габариты;
• громкие сигналы;
• выходные розетки только компьютерные.

APC Back-UPS 1100VA

Также, как и предыдущая модель, это устройство довольно надежно и долговечно. Несмотря на более высокую стоимость, чем у предшественника этого рейтинга, APC Back-UPS 1100VA не оснащен ЖК-дисплеем, вследствие чего усложняется контроль работы оборудования.

Однако наличие 4 разъемов подающих питание от батареи на ПК и периферию выгодно отличает эту модель от своих конкурентов. Мощность устройства составляет 660 Вт, что относит его моделям интерактивного типа и делает защиту оборудования от скачков напряжения более надежной.

На полную зарядку аккумуляторов понадобится порядка 8 часов, а это, согласитесь не очень быстро и не удовлетворяет некоторых пользователей.

К преимуществам стоит отнести:

• стоимость;
• выходная мощность;
• порт USB;
• количество выходных евроразъемов.

Минусы:

• длительная зарядка батарей;
• отсутствие дисплея.

Ippon Back Basic 1050 IEC

Данная модель хоть и не обладает большим количеством разъемов, однако это компенсируется мощностью в 600 Вт, что позволяет корректно завершить работу и выключить компьютер в случае отключения электричества или скачков напряжения. В Ippon Back Basic 1050 IEC также нет дисплея, а информация о работе устройства отражается посредством светодиодов.

Время полной зарядки батарей составляет 6 часов, что совсем неплохо, особенно если учесть, что данная модель находится еще в доступном ценовом сегменте. Внешний вид устройства ничем не выделяется, а его вес составляет чуть больше 5 килограмм, что вызвано наличием емкостных батарей, которые можно заменять при необходимости.

Данная модель бесперебойника обладает звуковой сигнализацией, фильтром помех и стандартным набором защитных механизмов, от неприятных сюрпризов отечественной электросети. По отзывам пользователей Ippon Back Basic 1050 IEC характеризуется как достойный источник бесперебойного питания.

APC Back-UPS 650VA

Модель относиться к устройствам интерактивного типа, но его выходная мощность составляет всего 390 Вт, а выходные разъемы присутствуют в количестве 3 штук. Однако эти розетки относятся к типу EURO, что позволяет присоединить к ИБП не только компьютер, но и прочую бытовую технику, чувствительную к перепадам напряжения.

Полная восьмичасовая зарядка батарей и отсутствие ЖК-дисплея осложняет работу пользователя с устройством. Стоимость бесперебойника не соответствует таким низким характеристикам, что также является недостатком. Однако все минусы компенсируются высокой надежностью модели, которая обеспечила APC Back-UPS 650VA довольно длительный срок эксплуатации.

Плюсы оборудования:

• компактность;
• надежность;
• порт USB и выходные EURO-разъемы;
• бесшумность.

К недостаткам стоит отнести:

• малая выходная мощность;
• недостаточное количество выходных розеток;
• отсутствие ЖК-дисплея;
• стоимость;
• длительность зарядки.

Cyber Power UT650EI

Модель ИБП интерактивного типа с 4 выходными компьютерными разъемами, подающими питание от аккумулятора на подключенное оборудование. Выходная мощность составляет 360 Вт, что дает время работы от батареи порядка 3,5 минут. Данный бесперебойник не оснащен портом USB, что исключает подключение ПК для мониторинга состояния оборудования. Стоимость оборудования соответствует его функциональности.

Плюсы:

• доступная цена;
• надежность устройства;
• достаточная длительность работы от аккумулятора;
• количество выходных разъемов.

Минусы:

• низкая выходная мощность;
• выходные разъемы только компьютерные;
• отсутствие дисплея и разъема USB.

Бытовые и промышленные ИБП

Разделение ИБП на бытовые и промышленные не совсем корректно. Производители и продавцы этих приборов защиты группируют ИБП по комбинации двух параметров: мощности и типу.

ИБП мощность

Мощность ИБП параметр понятный, так как существует в параметрах всех бытовых приборов. Показывают мощность ИБП, чаще, в двух значениях. Во-первых, значение полной мощности прибора. Она показывается во внесистемной единице измерения В⋅А (вольт–ампер). Во-вторых, это выходная мощность прибора. Она показывается в знакомых ваттах или киловаттах (Вт или кВт).

Указываются эти два параметра через слеш. Отличаются В⋅А от Вт на коэффициент 0,7. Например, ИБП APC Symmetra LX, который вы можете найти на сайте https://www.ritm-it.ru/ups/apc/, имеют параметры по мощности 11,2кВт/16кВА. Очевидно, 11,2=16×0,7.

ИБП APC Symmetra LX

Кстати, значение выходной мощности ИБП является базовой для подбора прибора. А именно, мощность каждого подключаемого к ИБП прибора, умножается на коэффициент пусковых токов этого типа прибора. Полученные мощности складываются. Сумма умножается на коэффициент запаса по мощности 1,2-1,3. Полученная величина умножается на коэффициент 0,7. В итоге получаем значение полной мощности ИБП в В⋅А.

ИБП тип

Тип ИБП, собственно, показывает, где данный прибор может использоваться. Без комбинирования. Здесь три варианта.

1. Резервные ИБП, срабатывают через не более 10мс. Назначение бытовое и офисное, для компьютера и периферии.
2. Линейно интерактивные ИБП. Включатся через 2-4мс. Применяют для бесперебойной работы  газовых котлов отопления, работы офисных серверов.
3. Третий тип ИБП, называют приборами двойного преобразования. Время срабатывания отсутствуют. Применяются в медицине и ЦОД.

Зачем нужен UPS (ИБП)

Принцип работы ИБП раскрывается в названии – это такой источник, на выходе которого напряжение есть всегда. Но мы здесь собрались технари-реалисты, и понимаем, что ничего вечного нет, поэтому ниже разберемся в принципе действия.

ИБП в основном используются там, где пропадание электропитания может вызвать негативные последствия. Например, питание компьютеров и серверов, питание устройств связи и распределения сигналов (роутеры), питание устройств, автоматическая перезагрузка (перезапуск) которых без участия человека невозможна.

Для бытовых вещей это прежде всего компьютеры и системы отопления.

Следует понимать, что ИБП выбираются на время работы нагрузки 10-15 мин, редко до получаса. Предполагается, что за это время питание появится, либо человек (оператор) предпримет необходимые действия (сохранит данные, позвонит в энергослужбу предприятия, завершит технологический процесс).

ИБП нельзя рассматривать в качестве резервного источника питания. Он является лишь аварийным источником, и в лучшем случае используется очень редко, в общей сложности не более 10 минут в год (несколько раз, на время не более минуты). Если это время больше, то следует задуматься о повышении качества электропитания.

Резервным источником питания можно считать такие источники, которые полностью могут заменить основное питание на длительное время, от нескольких часов до нескольких суток. Это может быть другая линия (см.статью про автоматический ввод резерва), генератор, солнечная батарея, ветряной генератор. Теоретически, для этих целей может служить и ИБП, но для этого нужны аккумуляторы огромной ёмкости, что значительно повлияет на цену такой системы.

Виды систем

Системы бесперебойного электроснабжения могут быть централизованными или распределенными. В первом случае на все здание или отдельный этаж работает один ИБП, который справляется со всеми нагрузками.

Распределенные системы бесперебойного питания включают несколько устройств защиты, каждое из которых работает на один компьютер или другую единицу оборудования. Они достаточно эффективны.

Преимущества распределенной системы следующие:

1. ИБП подбирается специально для отдельного устройства, являющегося наиболее важным или работающего в тяжелых условиях.
2. Система может постепенно наращиваться, начиная с защиты сервера и переходя на рабочие станции.
3. Вышедшие из строя ИБП можно заменить на другие, с менее важных элементов системы.
4. Маломощный ИБП не нуждается в установке и обслуживании специальным персоналом.
5. Возможность подключения к обычной электросети через розетки.
6. ИБП применяются независимо друг от друга.

Централизованные системы бесперебойного питания включают ИБП высокого уровня, которые лучше защищают оборудование. Несмотря на их высокую стоимость, в целом достигается экономия средств, поскольку одно устройство обходится дешевле, чем несколько. Но для простых компьютеров система будет стоить дороже, так как для ее обслуживания требуется персонал высокой квалификации или услуги специализированных фирм, производящих монтаж систем бесперебойного питания и их обслуживание.

Она необходима в следующих случаях:

• компьютеры являются основной нагрузкой сети;
• некоторые организации нуждаются в очень надежных системах, например банки;
• потребители существенно различаются по мощности: компьютерная система, аварийное освещение, связь, система безопасности.

Зачем нужен UPS (ИБП)

Принцип работы ИБП раскрывается в названии – это такой источник, на выходе которого напряжение есть всегда. Но мы здесь собрались технари-реалисты, и понимаем, что ничего вечного нет, поэтому ниже разберемся в принципе действия.

ИБП в основном используются там, где пропадание электропитания может вызвать негативные последствия. Например, питание компьютеров и серверов, питание устройств связи и распределения сигналов (роутеры), питание устройств, автоматическая перезагрузка (перезапуск) которых без участия человека невозможна.

Для бытовых вещей это прежде всего компьютеры и системы отопления.

Следует понимать, что ИБП выбираются на время работы нагрузки 10-15 мин, редко до получаса. Предполагается, что за это время питание появится, либо человек (оператор) предпримет необходимые действия (сохранит данные, позвонит в энергослужбу предприятия, завершит технологический процесс).

ИБП нельзя рассматривать в качестве резервного источника питания. Он является лишь аварийным источником, и в лучшем случае используется очень редко, в общей сложности не более 10 минут в год (несколько раз, на время не более минуты). Если это время больше, то следует задуматься о повышении качества электропитания.

Резервным источником питания можно считать такие источники, которые полностью могут заменить основное питание на длительное время, от нескольких часов до нескольких суток. Это может быть другая линия (см.статью про

автоматический ввод резерва

),

генератор

,

солнечная батарея

, ветряной генератор. Теоретически, для этих целей может служить и ИБП, но для этого нужны аккумуляторы огромной ёмкости, что значительно повлияет на цену такой системы.

Подключение к компьютеру

Как подключить бесперебойник к компьютеру? Чтобы подключить ИБП к сети необходимо воспользоваться питающим кабелем, идущим в комплекте. После подключения начнётся зарядка аккумуляторной батареи. При подключении оборудования необходимо выключить ИБП и компьютер. Подключение бесперебойника к компьютеру обязательно должно производиться после отключения ИБП и всех компонентов в схеме. Затем остаётся подключить компьютер в соответствующее гнездо. Кроме компьютера к ИБП можно подключить и периферию. Если конструкцией предусмотрена возможность линий связи, то их тоже следует подключить сразу.

Стоит помнить, что выходные разъёмы не равноценны, поэтому подключение ИБП к компьютеру стоит производить с учётом этого. Например, у модели Eaton 9130 они разделены на 2 группы. К первой подключается важная нагрузка, которая обеспечивает оборудование питанием при отключении энергии. Ко второй группе подключается некритичная нагрузка, например, устройства вывода звука. Питание нагрузки, относящееся к первой группе, будет в приоритете.

ИБП Eaton 9130 вид сзади

Теперь вы знаете как правильно подключить бесперебойник к компьютеру, но есть ещё один нюанс, который необходимо учитывать. Порядок включения несколько изменится, когда в схеме подключения компьютера к сети появится ИБП. Всякий раз при включении компьютера сначала будет необходимо включить ИБП, в противном случае акб быстро износятся.

Как подключить монитор к бесперебойнику? Эта процедура ничем не отличается от подключения компьютера. Если ваш монитор имеет отдельный блок питания, то его необходимо подсоединить к ИБП с помощью подходящего кабеля. Установить и правильно подключить бесперебойник подобного типа очень просто.Подключение ИБП к любой другой офисной технике осуществляется по аналогичной схеме.

Советы и рекомендации при выборе интерактивного ИБП для ПК

ИБП различаются не только своими техническими характеристиками и способностью бесперебойно подавать так нужное питание. Есть и дополнительные особенности, которые могут повлиять на ваш выбор:

лучше выбирать те варианты, у которых есть экран. Так вы сможете легче контролировать уровень зарядки вашего ИБП, но всё зависит от ваших предпочтений — кому-то намного удобнее просто заряжать аккумулятор на максимальную мощность и не контролировать его заряд каждую секунду;
разъём USB для подключения. Важный параметр, который позволит вам подключать девайс не только к компьютеру, но и к другим устройствам персонального пользования;
проверить устройство на наличие дополнительных портов: RJ-11, RJ-45. Так вы сможете обеспечить ещё более эффективную работу устройства;
проверить, наличествует ли такая функция, как «холодный старт»

Так можно использовать ваше оборудование без лишнего напряжения сети, питая его от ИБП;
обращайте внимание на дизайн. С развитием рынка ИБП появились различные дизайны, но чаще всего они ограничиваются различием в раскраске.

Видео — А нужен ли сегодня ИБП для домашнего ПК

Лучше всего выбирать такую модель, которая рассчитана на пользовательскую смену аккумулятора. Так вы сможете самостоятельно осуществлять замену, не заезжая постоянно в сервис-центры.

ИБП можно сделать и самостоятельно, виртуозно сочетая сетевой фильтр со стабилизатором. Таким образом вы сможете избавиться от поломок в результате непредвиденных сбоев в напряжении. Конечно, лучше всего покупать ИБП, пользуясь описанным рейтингом, но если у вас катастрофическая нехватка средств, то можно воспользоваться и этим способом.

Скачать

• Теория и практика применения аккумуляторов. Виды аккумуляторов. Лучшее, что можно почитать по теме – • Выбор и эксплуатация аккумуляторов для автономного и резервного электроснабжения. / Теория и практика — подробно простым языком, pdf, 6.97 MB, скачан: 640 раз./
• • Дасоян, Новодережкин, Томашевский. Производство электрических аккумуляторов / В книге изложено производство электрических аккумуляторов (свинцово-кислотных, щелочных, серебряно-цинковых и др.), даны необходимые сведения об устройстве, важнейшие электрические и эксплуатационные характеристики, pdf, 19.88 MB, скачан: 392 раз./ .

Примеры расчета мощности и выбора ИБП для циркуляционных насосов

Рассчитаем несколько вариантов для насосов:

Grundfos Alpha2 L 32-60	Grundfos UPS 32-60/th>	Wilo Star RS15/6-130	UNIPUMP UPC32-60

Считаем, что перед нами поставлена задача подобрать комплекты под два варианта времени автономной работы: 6-8 и 14-16 часов при непрерывной работе насоса.

Модель насоса	Макс. мощность	Класс энерго- эффективности	Пусковая мощность	Запас мощности в 20 %	Мин. мощность ИБП для защиты насоса
Grundfos Alpha2 L 32-60/td>	45 Вт	A	45 Вт * 1,3 = 59 Вт	59 Вт * 1,2 = 71 Вт	500 ВА / 300 Вт
Grundfos UPS 32-60	60 Вт	B	60 Вт * 5 = 300 Вт/td>	300 Вт * 1.2 = 360 Вт	1000 ВА / 600-800 Вт/td>
Wilo Star RS15/6-130	84 Вт	B	84 Вт * 5 = 420 Вт	420 Вт * 1,2 = 504 Вт	1000 ВА / 600-800 Вт
UNIPUMP UPC32-60/td>	100 Вт	Неизвестен	100 Вт * 5 = 500 Вт	500 Вт * 1,2 = 600 Вт	1000 ВА / 600-800 Вт

Задачи ИБП

Назначение УПС – обеспечить подачу напряжения на подключенное оборудование, если оно отсутствует в основной электросети.

При выборе ИБП нужно учитывать общую мощность техники, которая будет к нему подключена, и время использования устройства.

Бесперебойники не относятся к источникам резервного питания. Дизельные генераторы, источники, работающие на энергии солнца и ветра, другие электросети могут заменить основную линию на длительное время.

Использовать с этой же целью ИБП непрактично, так как потребуется задействовать аккумуляторы слишком большой емкости. Их задача – обеспечение электроэнергией аппаратуры только на то время, за которое пользователь успеет сохранить данные на компьютере или корректно завершить работу оборудования.

Для использования в домашних условиях достаточно UPS, который действует 5-10 минут, в сетевых коммуникациях предприятий и учреждений применяются устройства, рассчитанные на более длительное время работы.

Что потребуется?

Для изготовления ИБП своими руками в первую очередь потребуются аккумуляторы от мощного автомобиля — КамАЗа или иного подобного грузовика. Необходимо использовать пару аккумуляторов на 12 В, соединенных последовательно и обладающих емкостью от 190 А·ч. Устройства малой емкости заряжаются быстрее , но более требовательны к режиму зарядки и болезненно реагируют на перезаряд. Кроме того, понадобится зарядное устройство, обладающее достаточной мощностью, и инвертор.

Из всех этих компонентов однозначно купленными будут аккумуляторы, и, поскольку на них все равно придется тратиться, то лучше купить новые, а не бывшие в употреблении. Зарядное устройство можно собрать самостоятельно, как и инвертор, хотя специалисты утверждают, что результат в любом случае будет уступать заводским образцам из-за низкого качества деталей и комплектующих.

Если принимается решение собирать оба узла самостоятельно, то следует использовать новые, качественные детали.

Как выбрать ИБП для компьютера по основным характеристикам

Для того чтобы выбрать хороший источник бесперебойного питания для компьютеров нужно знать основные характеристики устройства. Среди наиболее важных параметров выделяются:

• мощность;
• время автономной работы;
• программное обеспечение;
• средства управления;
• типы и количество разъемов.

Мощность бесперебойника едва ли не самая главная характеристика на которую нужно обращать внимание

Перед тем как выбрать эффективный источник бесперебойного питания для своей техники нужно внимательно изучить все технические характеристики устройства, чтобы приобрести необходимую модель.

Как выбрать для компьютера ИБП по мощности устройства

При выборе ИБП для компьютера нужно обязательно учесть мощность подключаемого оборудования

Чтобы обеспечить бесперебойное питание для дома нужно учитывать один из самых главных параметров – максимальную мощность оборудования, которое можно подключить к ИБП. В том случае если максимальное значение подключенного оборудования будет выше наибольшей мощности источника бесперебойного питания, то устройство просто выйдет из строя. Чтобы выбрать бесперебойник идеально подходящий для вашей техники нужно заранее рассчитать его мощность, что можно сделать при помощи приводимой ниже формулы.

W_ИБП = W_ПК (либо сумма мощности всего оборудования)/0,6 × 1,4, где

• 0,6 – коэффициент перевода нагрузки из Вт в ВА (Вольт-ампер);
• 1,4 – коэффициент запаса по мощности для UPS.

Время автономной работы

Данная характеристика непосредственно зависит от емкости батареи, которой оснащается ИБП. Большинство моделей источников бесперебойного питания может работать в автономном режиме в течение 4÷8 минут. Этого времени вполне хватает, чтобы система смогла корректно закрыть все программы, сохранить редактируемые документы и отключить компьютер.

Возможность подключения дополнительных батарей позволит значительно увеличить время работы оборудования без электричества от бытовой сети

Некоторые модели UPS в состоянии проработать после отключения электричества примерно 15÷20 минут. Однако подобные устройства естественно стоят намного дороже других своих собратьев из-за батареи большой емкости. Подобные бесперебойники особенно хороши, если к ним подключено несколько видов бытовой техники.

Программное обеспечение

Поскольку некоторые бесперебойники должны не только подключаться к электросети и ПК, но и уметь «общаться» с ОС компьютера, для отдачи команд, получения необходимых данных и мониторинга работы устройства. Для этого все модели UPS производители оснащают специальным программным обеспечением.

Прежде чем купить бесперебойник для дома нужно удостовериться в его совместимости с «операционкой» вашего компьютера, а также что он может подключаться через Интернет- , USB- или COM-порты. Если в отсутствие пользователя в сети пропадет напряжение, то благодаря специальному программному обеспечению бесперебойник позволит корректно закрыть работающие программы и выключить ПК.

Средства управления

Помимо звуковой сигнализации, которая сообщает пользователю о переходе ИБП в режим автономной работы при отключении электричества и светодиодных индикаторов некоторые продвинутые модели оснащаются производителем ЖК-дисплеями. На этих небольших экранах отражается практически вся информация о работе и состоянии источника бесперебойного питания. Посредством дисплея пользователь имеет возможность установить определенный режим работы для своего оборудования.

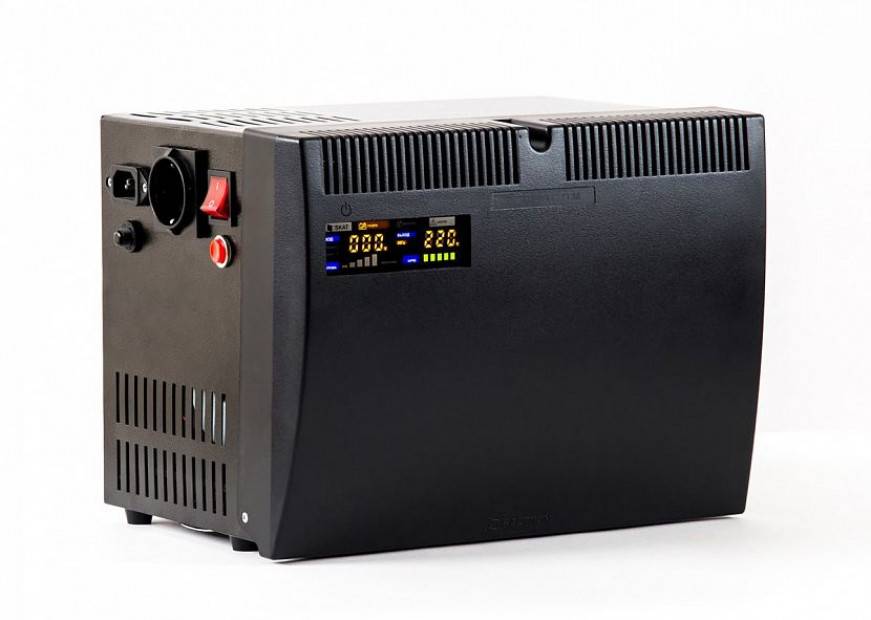

Дисплей значительно облегчает контроль за работой ИБП и подключенного оборудования

Типы и количество разъемов

Как правило, ИБП для ПК оснащаются розетками, защищенными как от отключения электричества в сети, так и от скачков напряжения. При выборе бесперебойника следует учесть количество обеих типов разъемов, поскольку вероятнее всего вам потребуется как минимум две розетки защищенных от отключения питания в электросети.

Чем больше количество и разных типов разъемов, тем лучше

Бюджетные бесперебойники оснащаются 1-2 разъемами для присоединения внешних устройств – системника и монитора. В более дорогих моделях производители устанавливают больше розеток, а также разъемы типа USB или RJ-45.
