Безлопастной вентилятор: принцип работы, преимущества и недостатки, устройство

Характеристики

Кольцо в диаметре составляет 30, 5 см, что соответствует 12 дюймам;
Высота – 55 см;
Питание – бытовая сеть.

Мощность воздуха безлопастного настольного вентилятора регулируется, давая каждому возможность настраивать его на желаемые условия. Предусмотрена возможность поворачивать кольцо и наклонять, для чего конструкция снабжена подвижным механизмом, имеющимся в основании. Угол вращения достигает девяноста градусов, а наклона – десяти. Есть возможность выбора автоматического вращения.

Для управления имеется пульт, работающий от двух батарей ААА типа, что вносит дополнительное удобство.

Упаковка девайса яркая — коробка из плотного картона. Для надежного крепления внутри имеется пенопластовая форма.

Что это такое и чем отличается от канального?

Осевой вентилятор – устройство, применяемое во многих областях. Оно отличается своей универсальностью и простотой. В основе его работы находится электродвигатель, который приводит к вращению оси и лопастей, которые на ней закреплены.

Данные вентиляторы могут быть бытовыми или промышленными, что определяет их размеры. Бытовые, как правило, устанавливаются в жилых помещениях и офисах. Они имеют лопасти размером в несколько десятков сантиметров. Самые распространенные – 100, 200, 300 мм. Промышленные намного больше. Их лопасти могут достигать в длину несколько метров. Такие вентиляторы устанавливаются в помещениях с большой площадью.

Технические характеристики устройств определяются ГОСТом. К примеру, если речь идет о материалах, из которых изготавливаются определенные части вентилятора. Так, его лопасти могут быть пластиковыми, алюминиевыми, дюралевыми или из нержавейки. Чем легче материал, тем меньше мощность устройства, требуемая для работы.

Канальный вентилятор – оборудование узкоспециализированного назначения. Используется исключительно в системах вентиляции, что является главным отличием от осевых вентиляторов. Этот тип устройств устанавливается внутри или в разрыве воздуховодов для прокачивания воздуха по системе. Как правило, является самым тихим среди прочих разновидностей вентиляторов.

Лучшие производители вентиляторов — какую фирму выбрать

Многие производители бытовой техники включили в линейку своей продукции бытовые вентиляторы. Это обусловлено простотой конструкции и популярностью устройств в среде покупателей.

Доступная цена и возможность использования большинства моделей сразу же после приобретения позволяет вентиляторам не сдавать свои позиции на рынке, несмотря на внедрение более эффективной, но сложной климатической техники.

Качественные вентиляторы, достойные внимания, производят компании:

Rolsen;
Maxwell;
Kitfort;
Bork;
Vitesse.

С лучшими моделями, их особенностями, преимуществами и недостатками можно ознакомиться в рейтинге лучших вентиляторов по отзывам владельцев.

2 Устройство вентилятора

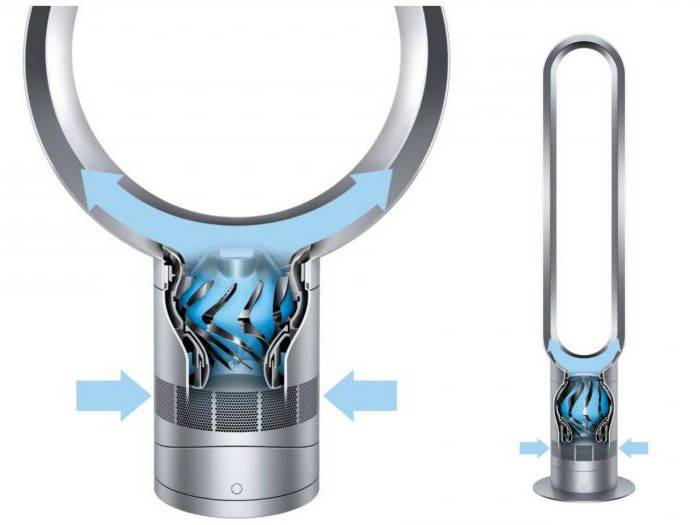

Работа этого прибора очень напоминает действие двигателя реактивного самолета. В его основание вмонтирована высокоскоростная турбина с двигателем в 40 кВт, которые соединены общим валом. Всего две основных части (основание, кольцевой диффузор) входят в состав безлопастного вентилятора. Принцип действия основан на работе турбины, обеспечивающей поступление воздуха в устройстве.

Двигатель прибора оснащен камерой Геймгольца, который улавливает и рассеивает шум работы. Корпус устройства имеет множество отверстий, всасывающих воздух. Кольцевой диффузор у прибора создан по правилам аэродинамики. С внутренней стороны на поверхности находится специальная прорезь. С ее помощью в рабочей зоне происходит нагнетание воздуха.

Сечение кольца имеет вид капли, поскольку такая форма является идеальной, с точки зрения аэродинамики. Она минимизирует вокруг себя сопротивление, что не допускает образования турбулентности.

Устройство и принцип действия спринклерных систем пожаротушения

2.1

Принцип работы

В безлопастном вентиляторе был применен технический принцип работы турбины. Размещаясь в основании устройства, турбина через отверстия корпуса всасывает воздух снаружи и подает его в кольцевой диффузор с очень узкой щелью. Его профиль, специально адаптированный, работает на увеличение эффективности разности давления. Это заставляет воздух выталкиваться с силой за счет аэродинамического эффекта.

В полученный поток сразу вливается воздух, окружающий кольцо диффузора. За счет этого воздушный рабочий поток возрастает в 15−20 раз у вентилятора без лопастей. Принцип работы такого устройства называют «умножителем воздуха». Это позволило получить безопасную и экономичную конструкцию.

Она создает плотный монотонный поток, освежающий воздушные массы. В процессе действия он функционирует неназойливо. Прибор практически бесшумный; очень интересно наблюдать, как работает вентилятор без лопастей. В отличие от обычного устройства он не создает сквозняка и не вызывает дискомфорта.

Как устроен бесшумный вариант вентилятора для вытяжки

Основные критерии выбора

Перед приобретением техники без лопастей необходимо ознакомиться с ее техническими характеристиками, основными критериями выбора, чтобы подобрать оптимальную модель, удовлетворяющую индивидуальным потребностям.

Размер

Данный параметр зависит от типа приспособления, но в основном они выпускаются в компактных габаритах. Мини-агрегаты настолько мобильны, что их можно разместить в машине. Напольные экземпляры занимают больше места, их высота может достигать 55 см, отдельные устройства могут быть и выше. За счет своих небольших размеров прибор легко транспортируется и устанавливается в удобном месте.

Мощность

Этот показатель влияет на расход электроэнергии, эффективность воздухообмена и степень шумности. Для больших помещений оптимальным вариантом станет мощный аппарат, который качественно охладит пространство. В таком случае громкой работы не избежать, но уровень климатических условий будет полностью оправдан.

Для больших помещений выбирайте мощный аппарат

Воздухообмен

Чтобы обеспечить хорошую циркуляцию воздуха в просторном помещении, не нужно экономить на дешевом вентиляторе, ведь эффекта от такого оборудования не будет. Для больших офисов необходимо подбирать модели с показателем 250 м

/час, а если параметр будет ниже, то комната не полностью охладится.

Поворот кольца

При повороте рабочего элемента по отношению к своей оси происходит больший охват вентилируемой площади. Основная часть климатической техники разработана с углом поворота до 90 градусов, но выпускаются аналоги и с показателем на порядок больше, их охват может достигать 360 градусов. Такое оборудование способно быстро создавать нужную температуру в комнате по всему периметру.

Количество скоростей

Современная техника оснащена широким функционалом, включая и плавную регулировку скоростей подачи воздуха. Удобная опция позволяет насладиться комфортной прохладой, постепенно окутывающей всю комнату. Модели с разным количеством скоростей хороши для применения, если есть дети. Можно управлять воздухоподачей, которая подойдет именно малышу.

Пару слов о создании безлопастного вентилятора

Вентилятор, кардинально отличающийся своим внешним видом от приборов, привычных многим с детства, был изобретен в 2009 году. Его создатель – Джеймс Дайсон.

Он около 30 лет работал над вариантами совершенствования пылесоса и другого бытового и промышленного оборудования. Этот английский разработчик придумал много интересных и полезных изобретений, патенты на которые были проданы в разные страны мира.

Безлопастные модели позволяют спокойно отдыхать, наслаждаясь прохладой и не беспокоясь, что кто-то из домашних любимцев или детей пострадает, попав в лопасти вентилятора

Все его разработки отличаются изысканным дизайном и улучшенными функциональными возможностями. Мистер Дайсон, работая над совершенствованием гигиенической сушки для рук, взял за основу принцип ее работы для своего нового изобретения. Так, в 2009 году появился особый вентилятор, не имеющий лопастей.

Около 4-х лет ведущие инженеры компании Дж. Дайсона потратили на то, чтобы смоделировать кольцо вентилятора, которое сможет наиболее эффективно пропускать сквозь себя воздух, многократно его умножая.

Безлопастной прибор от Дайсона уже в 2010 году продавался на родине изобретателя за 199 английских фунтов. Такую цену сложно назвать народной, но желающих обзавестись инновационным вентилятором было много. Поэтому, сейчас на рынке можно обнаружить аналогичное оборудование от различных производителей, в том числе и бюджетные китайские модели.

В скором будущем пользователи смогут испробовать новинку – потолочный вариант безлопастного вентилятора. Это оборудование фирмы Exhale Fans, разработанное Ником Хайнером

Как работает вентилятор?

Поскольку чертеж устройства находится под защитой авторских прав, расскажем о работе вентилятора, опираясь на рисунки, используемые в этого продукта.

Как устроен безлопастной вентилятор

Пояснение к рисунку:

А – отверстия для поступления воздуха к турбине.
В – двигатель турбины.
С – воздушные потоки внутри кольца.
D – кольцо.

При включении турбина начинает нагнетать воздух внутрь кольца, откуда выходит под давлением в небольшую щель (А на рис. 5) или маленькие сопла.

Рис. 5. А — Щель для выхода воздуха; B – двигатель для вращения кольца

Некоторые модели (например, Flextron FB1009, KITFORT KT-401, HJ-007, Bork) имеют встроенный двигатель (В рис. 5), позволяющий менять направление кольца, а, следовательно, и воздушного потока. Часть производителей предусмотрела возможность установки в конструкцию специального аэрозоля, в результате Аirmultiplier Dyson (именно так назвал свое детище Дайсон) дополнительно выступает в роли освежителя воздуха (часть модельного ряда Kitfort, Supra,Renova, Vesson).

Встречаются безлопастные вентиляторы с охлаждением и нагревом воздуха, такие бытовые приборы вполне можно отнести к разряду полноценной климатической техники.

Оригинальные устройства выпускаются с силовой установкой (турбиной) мощностью 25 или 40 Вт. У китайских аналогов этот параметр может варьироваться в широком диапазоне. Такой небольшой мощности вполне достаточно для того, чтобы через кольцо проходило до 500 литров воздуха в секунду (опять же, это значение касается оригинальных изделий).

Soler & Palau ARTIC-400 CN

Отзыв

Выбрал его потому, что дома в ванной и туалете вентиляторы этой же фирмы (Soler&Palau) и работают не первый год без нареканий и проблем. Первые впечатления только положительные, на максимальной скорости вращения просто сдувает при этом звука от вращающихся лопастей нет — только шум воздуха.

Плюсы

Достаточно тихий
Мощный
Надежный
Качественная сборка

осевой
мощность 60 Вт
обрабатывает 2900 куб. м/час
функция наклона корпуса
возможность поворота корпуса

Вентилятор без лопастей

Оригинальное приспособление постепенно набирает обороты среди пользователей, которые уже убедились в том, что агрегат эффективно работает.

Вентилятор без лопастей: принцип работы

Опираясь на внешний вид устройства, не сразу можно разобраться в целях его предназначения. Довольно простая конструкция эффективно передает мощный воздушный поток. Передвижение воздуха осуществляется через воздухозаборник, с последующим выходом с противоположной стороны на высоких скоростях. Аэродинамический прибор предусмотрен для создания низкого давления, чтобы раскатывать воздушные потоки на входе. Встроенная турбина применяется для быстрой смены масс воздуха, поэтому оборудование отличается большей производительностью, чем обычный вентилятор.

Данный вид приспособлений пропускает приблизительно 500 литров воздуха за секунду, а подача равномерно распределяется по помещению. Создание моделей основывалось на принципе работы реактивных двигателей самолетов.

Полезно! Современные агрегаты не занимают много места в помещении, но при этом качественно обдувают комнату с равномерной подачей воздуха. Они просты в применении, достаточно ознакомления с инструкцией, чтобы полностью разобраться в принципе действия устройства.

Конструкция

При помощи инновационных технологий приспособление выпускается с различным функционалом. Конструкция разных моделей может незначительно отличаться, однако все экземпляры состоят из перечисленных частей:

Корпус;
Обдувательный элемент;
Панель управления.

На корпусе располагается двигатель, отвечающий за полноценную работу аппарата. Процесс втягивания воздуха осуществляется через отверстия, находящиеся на основании прибора.

Управление агрегатом происходит при помощи механического или электронного способа. Большая часть моделей работает за счет дистанционного регулирования.

Панель управления оснащена следующими функциями:

Клавиша включения, выключения;
Реостат — предусмотрен для регулирования скорости;
Есть дополнительные опции, зависящие от функциональности устройства и фирмы-производителя.

Обдувающая основа выполняется в круглой, овальной или любой другой геометрической форме. Данная часть производится с разными размерами, в зависимости от модели аппарата.

Сферы применения

Используется в быту, на производстве, не имеет ограничений и особых требований к применению. Отсутствие лопастей делает такой прибор полностью безопасным для здоровья, поэтому установить его можно даже в детских садах, школах, больницах. Небольшие параметры оборудования позволяют эксплуатировать его в частных домах, на дачах, в офисах.

Полезно! Приспособление может быть довольно многофункциональным и применяться для охлаждения, подогрева и даже увлажнения воздуха. Однако такой функционал доступен более дорогим моделям.

Разновидности вентилятора

Безлопастные агрегаты бывают трех типов, такое подразделение устройств основывается на их принципе установки:

Напольный. Размещается на поверхности пола в любом удобном месте, отличается способностью заменять маломощные кондиционеры. Прост в установке и управлении. Легко регулируется необходимая мощность, скорость обдува и вращения корпуса;
Настольный. Самый популярный вид умножителя воздуха, который не занимает много места и отлично сочетается с любым интерьером помещения. Производится в оригинальных дизайнах, прекрасно разбавляющих скучную повседневность. Высота агрегата колеблется в пределах 50-55 см, а диаметр кольца не превышает 30 см. Компактное оборудование обеспечит требуемый климат в небольших помещениях;
Мини. За счет компактности их легко транспортировать на любое месторасположение. Являются оптимальным решением для замены кондиционера в автомобилях.

Плюсы и минусы

Любая бытовая техника имеет свои положительные и отрицательные стороны. Приобретая такое устройство, следует знать достоинства и недостатки и выбирать аппарат, отталкиваясь от этих факторов.

устойчивость — мотор располагается на надежной ножке, за счет которой не падает;
высокий уровень безопасности — при отсутствии вращающихся деталей нельзя пораниться;
производительность — климатические требования достигаются за короткий промежуток времени, а охлаждение помещения происходит равномерно по всей комнате;
оригинальный дизайн;
компактность — возможно устанавливать в любом удобном месте;
экономичность — потребляет мало электроэнергии;
не высушивает кожу;
практичность в уходе — легко очищать, ведь отсутствуют небольшие детали;
регулируется мощность подачи обдува.

повышенный уровень шума, минимальный показатель 40 дБ;
довольно дорогое удовольствие.

Классификация

Как уже отмечалось ранее, существует множество сфер применения вентиляторов центробежного типа. Очевидно, что каждая из них имеет свою специфику и предъявляет определенные требования к рабочему оборудованию. Чтобы было проще ориентироваться в разнообразии радиальных вентиляторов, их классифицируют по ряду показателей.

ВАЖНО! Основным критерием классификации является форма лопастей, от которой, в конечно итоге, зависит не только производительность и КПД устройства, но и безопасность его работы, и степень соответствия конкретным эксплуатационным условиям. Вот такие типичные профили лопастей, их основные преимущества и недостатки :

Вот такие типичные профили лопастей, их основные преимущества и недостатки :

лопасти загнуты вперед по направлению вращения – конструкция, отличающаяся высокой производительностью, но не рассчитанная на работу с высоким давлением газа и механическими примесями (пыль, стружка, песок и др.) в нем;
лопасти загнуты назад – такое расположение обеспечивает больший КПД, позволяет осуществлять плавную регулировку скорости, допускает работу в условиях наличия малого и среднего количества механических примесей, однако сложнее в реализации и дороже;
прямые лопасти («гребное колесо») – самая примитивная и дешевая конструкция, допускает работу даже в случае существенного загрязнения воздуха механическими примесями и наличия повышенного давления, однако имеет наименьший КПД и производит много шума.

Немаловажным параметром является также тип привода вентилятора

Именно на него в первую очередь обращают внимание при подборе устройства для конкретной цели. Привод может быть:

прямой безредукторный – ступица соединена непосредственно с ротором (или выходным валом) двигателя, и только от параметров двигателя зависит конечная скорость вращения крыльчатки;
ременной – включает примитивный редуктор, изменяющий скорость вращения прямо пропорционально соотношению диаметров ведущего и ведомого шкивов;
цепной – редко встречающийся тип привода, конструктивно схожий с ременным, отличается большей надежностью, но громоздкостью и высоким уровнем шума;
зубчатый – включает сложный редуктор зубчатого типа, способный изменять крутящий момент как по величине, так и по направлению, конструктивно допускает применение ступенчатой регулировки, хотя на практике подобные механизмы практически е встречаются;
регулируемый бесступенчатый – имеет дополнительную деталь – муфту гидравлического или магнитного типа, способную плавно регулировать скорость вращения в соответствии с управляющим воздействием (чаще всего – автоматизированным).

Кроме того, радиальные вентиляторы классифицируют по геометрическим размерам, электрической (или эквивалентной) мощности, скорости вращения, величине создаваемого давления и разрежения, степеням влаго-, пыле- и взрывобезопасности. Последнее особенно актуально для систем вентиляции шахт и подземных тоннелей, где существует вероятность скопления взрывоопасных газов.
