Ящик для электрических автоматов: виды, характеристика боксов + советы по выбору и монтажу

Как выбрать электросчетчик

При замене механических электросчетчиков и при монтаже новой электропроводки в квартире, как правило, устанавливают электронные двух тарифные электросчетчики. Возможность счетчика учитывать по отдельности затраченную электроэнергию в дневное и ночное время позволит сократить затраты на оплату электроэнергии, так как ночной тариф дешевле.

При выборе электросчетчика нужно учесть всего три параметра: — количество фаз, максимальный ток нагрузки и класс точности. Ток, потребляемый даже в самой насыщенной электроприборами квартире, не превышает 60А. Оптимальным классом точности является второй, потому, что чем выше точность показаний, тем дороже он стоит.

Таким образом, для установки в любой квартире подойдет электронный однофазный двухтарифный электросчетчик любого типа на ток нагрузки 60 А второго класса точности

. Бюджетной моделью является счетчик отечественного , который установлен в моей квартире и надежно работающий уже более 10 лет. Его внешний вид показан на фотографиях этой статьи.

Как выбрать и подключить электрический счетчик

Виды электрических счетчиков по конструкции, сравнительная таблица для выбора. Таблица потребляемой бытовыми электроприборами мощности. Электрическая схема подключения однофазного счетчика в электрическом щитке. Как закрепить счетчик на DIN-рейке и правильно подключить провода. Подробнее…

Конструкция и особенности исполнения

КЩ представляет собой пластиковый или металлический бокс снабженный дверцей, внутри которого расположены специальные посадочные места под счетчик, АВ и другое оборудование.

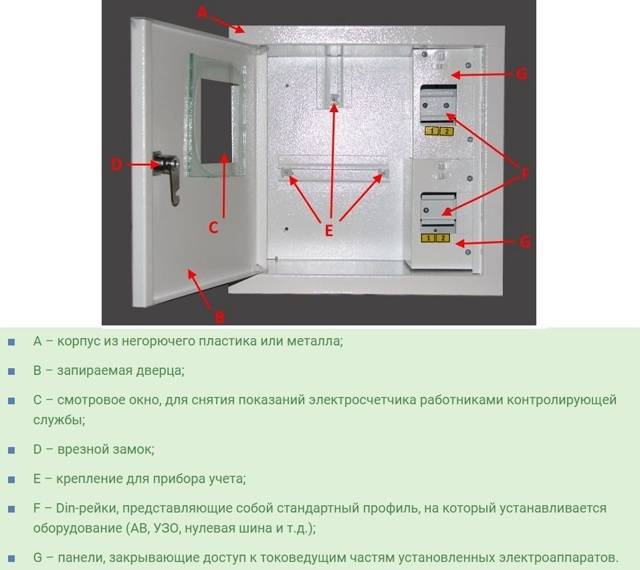

Типовая конструкция квартирного электрощита

Обозначение:

А – корпус из негорючего пластика или металла;
В – запираемая дверца;
С – смотровое окно, для снятия показаний электросчетчика работниками контролирующей службы;
D – врезной замок;
Е – крепление для прибора учета;
F – Din-рейки, представляющие собой стандартный профиль, на который устанавливается оборудование (АВ, УЗО, нулевая шина и т.д.);
G – панели, закрывающие доступ к токоведущим частям установленных электроаппаратов.

Исполнение корпуса бывает двух видов – под внешний и внутренний монтаж.

Электрощиты: А – встраиваемый, В – навесной

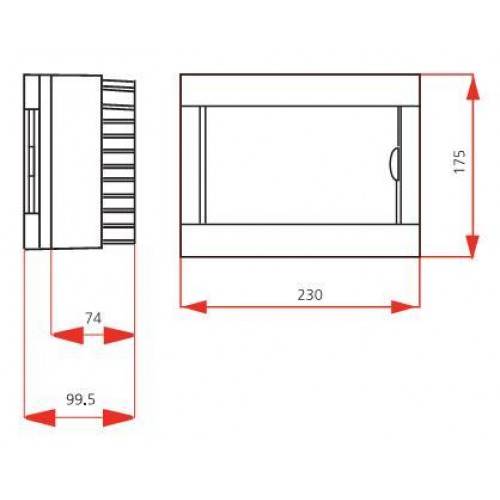

Размер бокса зависит от расчетного количества устанавливаемых модулей.

Еще одним фактором, влияющим на конструкцию электрощита, является класс защиты. Ниже приведена таблица, расшифровывающая принятое обозначение в соответствии с определенными условиями эксплуатации.

Таблица соответствия классов защиты

Например, у нас имеется КЩ с классом защиты IP65, согласно приведенной выше таблице, этот параметр говорит о том, что при таком исполнении внутрь конструкции гарантированно не проникнет пыль и брызги воды (при условии, что дверца будет закрыта).

Элементы щитка

В магазине можно купить бокс сразу со стандартной комплектацией, но часто элементы надо подбирать самостоятельно, согласно разработанной схеме. Типы элементов и их назначение следующие:

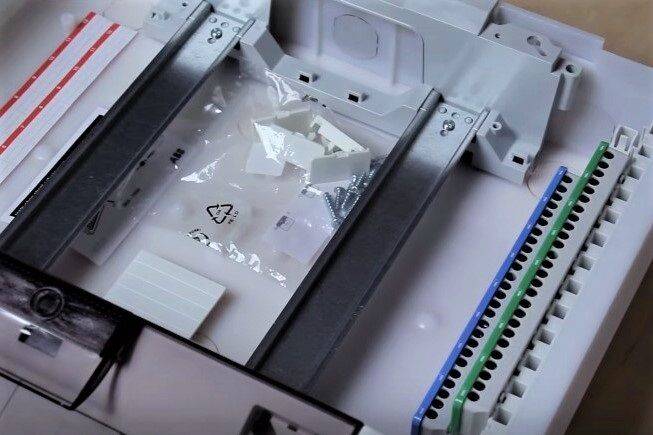

DIN-рейки для размещения аппаратуры представляют собой пластины из металла, которые крепятся на электрический щиток.
Автомат ввода – автоматический выключатель подачи к объекту электричества в случае перегрузки цепи или при коротком замыкании (КЗ).
Прибор учета потребления электроэнергии, устанавливаемый в отдельный бокс или вместе с остальной аппаратурой. Тип счетчика может быть индукционным или электронным. Схемы подключения тех и других одинаковые.
Автоматические выключатели, защищающие электропроводку (подбираются по величинам и характерам нагрузок). Их выбирают с ориентацией на наибольший ток, допустимый для определенного сечения провода при включенной нагрузке. Сами устройства могут быть защищены от разрушения встроенными предохранителями. Автомат может срабатывать мгновенно при КЗ или через 15-60 мин, если ток нагрузки незначительно превысит номинальный.
Распределительные шины для нуля и заземления (могут быть открытого и закрытого исполнения).
УЗО – устройства защиты человека от поражения током. Кроме того, они не допускают возгорания при возникновении тока утечки в проводе. Вместо них возможно применение дифференциальных автоматов, выполняющих дополнительно функцию автоматического выключателя. В таком случае вместо двух аппаратов в щиток устанавливается один. Это позволяет экономить место. Номинал прибора выбирается тот же самый или на шаг выше, чем у стоящего перед ним автомата.
Иногда в щитки устанавливается реле напряжения. Это делать не обязательно, но при наличии в доме дорогостоящей электроники оно полезно. В случае отклонения напряжения от установленных значений цепь разрывается. Кроме того, прибор показывает, как изменяется напряжение в цепи во времени.
Электропроводка – средство для создания соединений.

Электропроводка в квартире разделяется на группы и для каждой из них подсчитывается нагрузка, после чего рассчитываются необходимые сечения жил, и подбирается соответствующий автомат. Раскладка делается приблизительно таким образом:

группы освещения и розеток в прихожей и ванной (6 А, дифавтомат);
группы освещения спальни и зала (6 А, автоматический выключатель);
освещение с розетками на кухне (16 А, дифавтомат);
группы розеток в зале и спальне (16 А, дифавтомат);
отдельное подключение к электроплите, стиральной машине, кондиционеру (в зависимости от мощности потребителей применяется автоматический выключатель).

Для группы розеток на охранную систему и домашний роутер устанавливается автомат на 6 А (можно добавить источник бесперебойного питания).

В итоге общая мощность при одновременном включении всех нагрузок составит около 7 кВт. Для внутренней сети здесь следует установить двухполюсный вводной автомат на 32 А.

Монтаж и прокладка проводов производится со следующей цветной маркировкой:

L – провод фазы белого, красного или коричневого цвета;
N – нулевой синий провод;
PE – заземление желто-зеленого цвета.

Виды НКУ

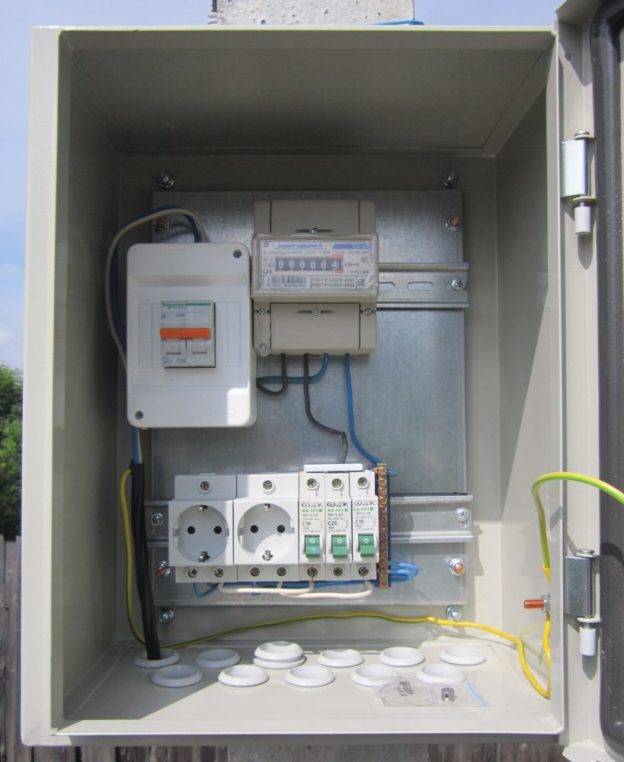

В зависимости от расположения корпуса ящики могут быть для наружного применения и для эксплуатации внутри помещений. Защита наружных должна быть не ниже IP44. Распространены металлические герметические антивандальные короба с 2 дверками: внутренняя имеет почтовый замок, а внешняя — сложный винтовой. Толщина стали 1,5 мм. Встречаются оболочки из ударопрочного пластика. Наружный ящик для электросчетчика характерен для частных домов.

Подбирать модель стоит по климатическому исполнению: У1, УЗ, УХЛ3, УХЛ4. Расшифровка маркировок:

У — умеренный климат;
УХЛ — умеренный и холодный климат;
1 — улица,
3 — закрытые помещения с естественной вентиляцией,
4 — пространства с искусственной вентиляцией, полным или частичным кондиционированием, лаборатории.

Содержимое и расположение щитов:

квартирные групповые и учётно-групповые устанавливаются в индивидуальных жилищах, организовывают соединение групповых цепей, отличаются наличием счётчика во втором варианте;
этажные распределительные, учётно-распределительные и учётной-распределительно-групповые — располагаются на стенах этажных коридоров и лестничных клеток, разводят линию по квартирно-групповым узлам, содержат поквартирную учётную аппаратуру и присоединение цепей.

По способу установки электроящик бывает навесной, монтируемый в нишу или напольный шкаф. Врезной ящик меньше выбивается из обстановки, но для него нужно штробить стену, что не всегда допустимо. При открытой проводке данный способ установки не актуален. Навесные закрепляют к вертикальной поверхности при помощи самореза. Шкафные привинчивают к полу. Сбор электронной «начинки» может осуществляться как до, так и после закрепления корпуса.

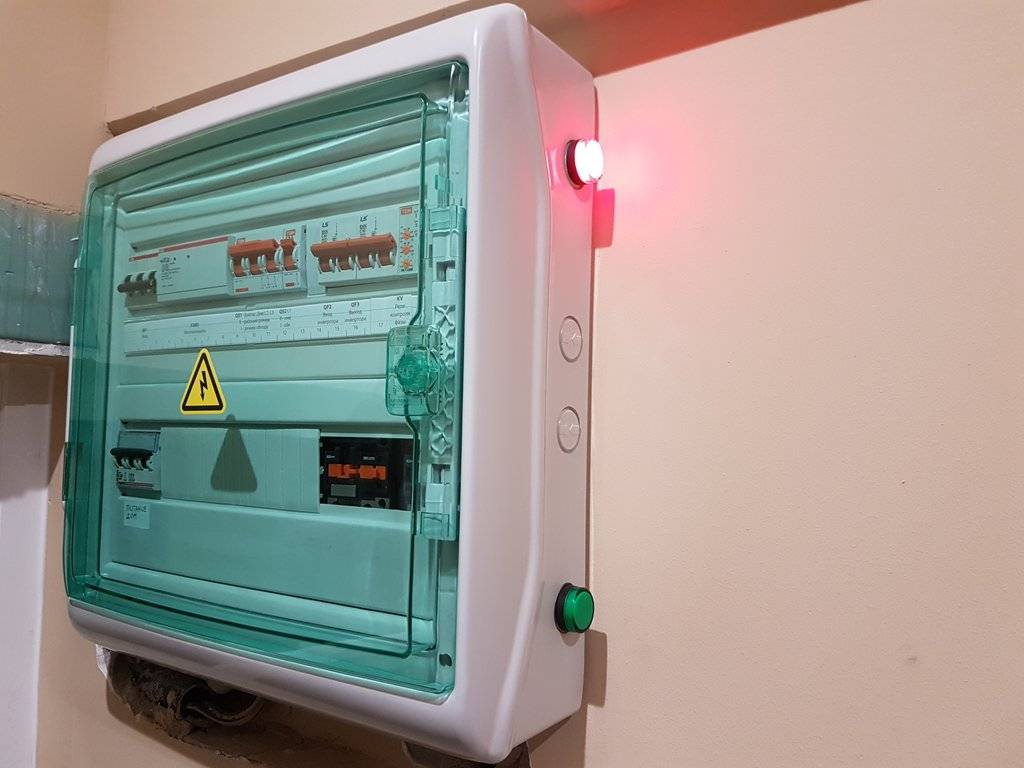

Навесной

Встраиваемый

Напольный

По наличию защиты от поражения током — I или II класс. I — наличие заземление не токоведущих частей, II — двойная или усиленная изоляция.

По количеству фаз — одно- или трёхфазные. Это влияет на размеры и количество технических отверстий.

Выбор места установки

Устройство для монтажа электросчётчиков и автоматов нельзя располагать в первом же понравившемся месте. Типовая застройка предусматривает предназначенное место для установки. В частных домах или в многоэтажных при переносе прибора учёта нужно придерживаться правил установки. Расстояние до уровня пола от нижней точки щита не должно быть менее одного метра. Верхний срез ограничен высотой 1,8 м. Для помещений с проживанием инвалидов или пенсионеров эти параметры допустимо снизить до 0,5 метра и 1,3 метра соответственно.

Кроме того, недопустима установка учётно-распределительных шкафов в таких помещениях:

Относящихся к нулевой, первой или второй категориям по электробезопасности.
На шкафах, пеналах и других деталях интерьера.
Над элементами отопления.
Над кухонными плитами.
Возле санитарно-технических устройств.
Вне домовой территории.
В ванных комнатах и санузлах.
На лестнице, балконе или лоджии.
В вентиляционных каналах.

Автоматическая защита электропроводки

Автоматический выключатель устанавливают для защиты электрической проводки от разрушения. Выбирают такой автомат, ориентируясь на сечение провода, зависящего от величины наибольшего тока, потребляемого электрическими приборами. Непосредственной защитой самих приборов являются предохранители, установленные в них.

Функции автоматического выключателя

Автомат предназначен для выполнения двух защитных функций:

мгновенный скачок тока, превышающий в несколько раз номинальное значение;
медленная тепловая защита. Она сработает, если номинальный ток нагрузки будет незначительно превышен в интервале от 15 до 60 минут.

Мгновенный скачок тока

Первый вариант защиты сработает при коротком замыкании в электрической проводке или в приборе, включённом в электросеть. В этом случае ток может иметь значение 100 A и при отсутствии автоматического выключения вначале полностью расплавилась бы изоляция, а потом провода. Таким образом, электрическая проводка стала бы полностью непригодной к дальнейшему использованию.

Медленная тепловая защита

Для того чтобы исключить ложные срабатывания автомата, предусмотрен вариант медленной тепловой защиты. Если на короткий промежуток времени ток, проходящий через автомат (с номиналом в 25 A), будет иметь значение 30 A, то из-за инерционности тепловой защиты, автоматический выключатель не сработает.

Например, включение пылесоса в сеть, нагруженную током в 15 A, добавит ей свои 10 A плюс ещё 5 A на запуске двигателя. В результате маленький промежуток времени автомат, рассчитанный на 25 A, пропускает через себя ток в 30 A без отключения подачи электроэнергии.

Как правильно выбрать автоматический выключатель?

При выборе автомата для защиты бытовой электрической проводки, ориентиром служит только сечение провода. В общем, в торговой сети можно приобрести автомат, рассчитанный на следующие токи защиты (в соответствии со стандартом): 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 50, 63. Конкретно необходимый номинал автомата выключения устанавливают с помощью специальной таблицы. Кроме тока защиты, автомат должен подходить для использования в сети переменного тока со значением напряжения 220 вольт при частоте 50 Гц, с характеристикой отключения по типу С и классом 3.

При выборе автоматических выключателей по всем этим характеристикам, желательно, получить соответствующие разъяснения опытных специалистов, оказывающих услуги по монтажу электрического оборудования.

Нужно отметить, что выбор автомата будет правильным при условии, когда также учитывается сечение электропроводки, подходящей к счётчику извне. Например, если после ремонта в квартиру проведена электропроводка сечением в 2,5 мм2, а от щита, установленного в подъезде, подведён провод, сечение которого 1,5 мм2, тогда необходимо приобрести автомат, ориентируясь на меньшее сечение провода. Можно также заменить провода, подходящие к счётчику от электрощита в подъезде, на большие по сечению жилы.

Работы, связанные со сборкой и установкой электрического щитка, счётчика или автоматов защиты, можно выполнять самостоятельно, не забывая соблюдать ПЭУ (правила устройства электроустановок). Однако на практике можно столкнуться со многими нюансами рабочего процесса, который в деталях знаком только специалистам, работающим в области электрических сетей.

Виды оборудования по ГОСТ

Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции ГОСТ 32395-2013.

Щитки делятся на квартирные боксы и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.

Таким образом, можно выделить две большие категории:

квартирные – групповые и учетно-групповые;
этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.

По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.

Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины

Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.

Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.

Выбор места для щитка

Главное, что стоит учесть при выборе ящика для автоматов, это его доступность. Защитные устройства, расположенные внутри, должны быть легкодоступны для жильцов квартиры и ремонтного персонала. Поэтому встраиваемые в стену ящики нельзя заделывать штукатуркой или гипсокартоном.

Место для установки зависит и от характеристик среды. Если подразумевается, что бокс будет находиться на улице, то желательно использовать пластиковые модели. Они, в отличие от железных, не ржавеют от сырости или дождя. С другой стороны, если ящику с автоматами предстоит служить в подъезде или на оживленной улице, то лучше использовать металл. Железный бокс с большей вероятностью переживет случайные и не очень толчки и удары от других жителей подъезда или вандалов.

Щит распределительный подъездный

Как осуществляется монтаж?

Подключение всего оборудования должен делать электрик при условии наличия у него необходимых для подобных работ документов. Такие специалисты есть у собственника ЛЭП. Приглашать кого-то другого или делать все самостоятельно нецелесообразно.

Неквалифицированные мастера могут не сопоставить технические характеристики вводного оборудования с фактическими нагрузками на сеть, «забыть» об устройствах защиты от поражения током или вовсе совершить грубейшие ошибки при последовательности их подключения. Поэтому знать, как осуществляется монтаж, весьма желательно.

Сначала оборудуется вводное устройство — это сам шкаф, где находятся механизмы защиты и соединения входящих кабелей с отходящими. Хорошо, если труба с кабелем входит непосредственно в сам ящик. Рассмотрим процесс подключения на примере с трехфазной сетью.

На рисунке видно, как три проводника фазы (L1, L2, L3) подключены к входным контактам рубильника. Последний отрежет всю сеть, если будет нужно. На рисунке также: N – ноль; PE – земля

Рубильников в продаже много, подойдет один трехполюсный автомат, который можно вынести за пределы вводного устройства. Одна из таких конструкций — ЯБПВУ-100. Это железная коробка с размыкающими контактами и плавкими вставками на 100 А.

Выведенный наружу рубильник позволяет отключить ток вручную. Плавкие вставки и защита от импульсного перенапряжения сделают это автоматически

Важнейшим элементом вводного устройства является и заземляющая шина, к которой подключается повторное заземление с нулевым входящим проводником. Она расщепляет PEN-проводник на заземляющий провод и отходящий нуль. Дальше кабель от ящика идет к дому, где установлен свой щиток.

Расщепление нуля может происходить и в самом вводном устройстве. В этом случае щиток будет называться вводно-распределительным.

Если подразумевается расключение уличной проводки, можно от основного щитка сделать специальный отвод. Так устройства, рассчитанные для трехфазного питания, будут иметь отдельные автоматы, УЗО.

На корпусе этого щитка смонтированы трехфазный (слева) и однофазные (справа) силовые разъемы. Розетки надежно защищены от пыли и влаги

Оборудование подключается через силовые штепсельные разъемы или коробки с шинами. Степень защиты у них должна быть больше или равна показателю IP45.

О том, как собрать и установить щиток для счетчика в квартире, подробно написано в следующей статье, с которой мы рекомендуем ознакомиться владельцам городского жилья.

Какие боксы существуют

В первую очередь вы должны для себя четко определиться, сколько автоматов будет установлено в квартире. Как правило, в старых хрущевках их устанавливают два. Но, если выполняется профессиональный монтаж электрической проводки, их количество всегда увеличивается. Соответственно старайтесь брать коробы с хорошим запасом, чтобы в любой момент можно было подсоединить еще несколько автоматических выключателей.

По способу размещения выделяются два вида:

встраиваемые;
наружные;

Встраиваемые коробы всегда отлично смотрятся, но использовать их во многих ситуациях невозможно, так как нужно делать большое отверстие в стене.

Среди основных разновидностей бокса для автоматических выключателей выделяется огромное количество вариантов. Мы выделим несколько основных функций и особенностей, на которые стоит смотреть во время выбора:

Стальные коробы, которые создают дополнительную защиту.
На конструкции может встречаться замок, благодаря которому можно ограничить доступ автоматам, которые там находятся.
Степень защиты IP 40 предусмотрена для многих изделий. Но, эти значения могут быть изменены в зависимости от надобности.
Пластиковые боксы являются самыми распространенными. На это есть несколько причин: они имеют красивый внешний вид, доступная стоимость, по функциональности нет вопросов.
Помните о том, что в некоторых коробках заранее устанавливают ДИН-рейку, если ее нет, придется докупать самостоятельно. Мы рекомендуем покупать вместе с ней, так как это существенно упрощает процесс монтажа.

Выбор места для щитка

Щит распределительный подъездный

Как сделать своими руками

Сделать выдвижные полки в кухонных шкафах своими руками совсем несложно, главное -определиться с выбором и узнать об особенностях монтажа.

Обратите внимание! Для изготовления самого ящика преимущество отдается материалу МДФ, как устойчивому к влаге и деформации. Массив дерева и ДСП для этих целей использовать не рекомендуется

Прежде всего, необходимо рассчитать размеры будущего кухонного ящика.
Определиться с выбором типа выдвижного элемента.
Между стенками шкафа и будущей полкой должен быть зазор для размещения фурнитуры – как правило, он равняется 13 мм.
Глубина полки должна составлять почти полную длину выдвижного полоза, минус 5-10 мм на ход элемента, или минус 2 см на ребра жесткости, если они есть. Стандартная длина полозьев, выпускаемых для кухонных шкафов – 25, 30, 35, 40, 45, 50, 55, 60 сантиметров.
Ящик должен быть точно симметричным, его диагонали должны быть одинаковыми.
При использовании тандембокса или модернбокса ящик уже имеет боковины, необходимо сделать только заднюю и переднюю планки, дно.
Изнутри закрепить фальшпанели, установить мебельные ручки.

Где можно расположить выдвижные ящики

Обратите внимание: Модули с выдвижными элементами должны располагаться на кухне так, чтобы они не мешали друг другу при открывании. Особенно это касается угловых шкафов

Во время готовки все должно быть под рукой, поэтому выдвижные емкости нужны, прежде всего, в зоне рабочей поверхности гарнитура. Как правило, здесь хранятся небольшие аксессуары, поэтому механизмы могут использоваться роликовые или обычные телескопические.
Угловой шкаф неудобен своей глубиной, и часто остается неиспользуемым или забитым ненужной утварью. Сегодня для угловых шкафов есть решение – выдвижные механизмы типа карусель, стеллаж с ярусными полками, на которых можно расположить все необходимое, и оно будет на виду всегда.
По бокам шкафов – обычно между двумя соседними, или между шкафом и холодильником\стеной – можно сделать бутылочницы. На этих узких и длинных полках удобно хранить бутылки с маслом, соусами, банки со специями и некоторую кухонную утварь, которая не помещается в шкаф по длине.

Нюансы монтажа

Детали ящика закрепляются друг с другом конфирматами.
Дно полочки должно быть изготовлено из ДВП или фанеры (используется реже), иметь высокую прочность и жесткость, держать всю конструкцию, не прогибаться.
Для закрепления направляющих на стенках шкафов необходимо сначала наметить их правильное местоположение, отмерив равное расстояние от низа шкафа и прочертив на внутренней стенке точно горизонтальные линии с одной и другой стороны.
Корпусные направляющие закрепляются по этим линиям саморезами (роликовые) или шурупами с цилиндрической головкой 3 мм
(телескопические), ящичные полозья направляющих – на ящиках, симметрично их корпусным частям, с отступом 3 мм от передней планки.

Наполнение

Выдвижные полки будут более удобными, если их дополнить разными перегородками, органайзерами для шкафов, корзинами и т.д. Все эти детали должны быть разными по размеру и подходить под ту кухонную утварь и аксессуары, которые предполагается в них хранить.

Благодаря внутренней организации полок, они повысят свою функциональность, каждая вещь будет на виду и под рукой, на своем месте, и в шкафах всегда будет порядок.

Ящики необходимо делить перегородками, подходящими по размеру той или иной утвари.
