Антенна для дачи своими руками: варианты и схемы самоделок + инструкции по изготовлению

Антенна Харченко

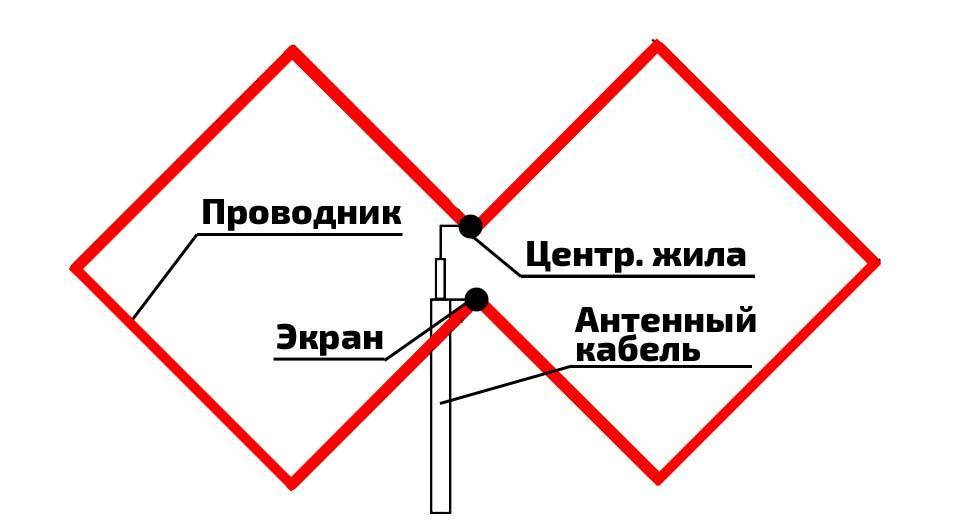

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Для точного расчета и самостоятельной сборки рекомендуем статью с инструкцией по изготовлению антенны Харченко.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

Преимущества:

• Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
• Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

Недостатки:

• Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
• Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

Как сделать квадратную антенну своими руками

В квадратной антенне узкополосный принцип, она применяется если ловить необходимо очень тихий, глухой сигнал. Также спасает в случаях, когда тихий сигнал «перебивается» сильным. По причине узкополосности — требуется более меткое определение цели с исходящим сигналом. Квадратное устройство подойдет для принятия цифрового ТВ обоих мультиплексов.

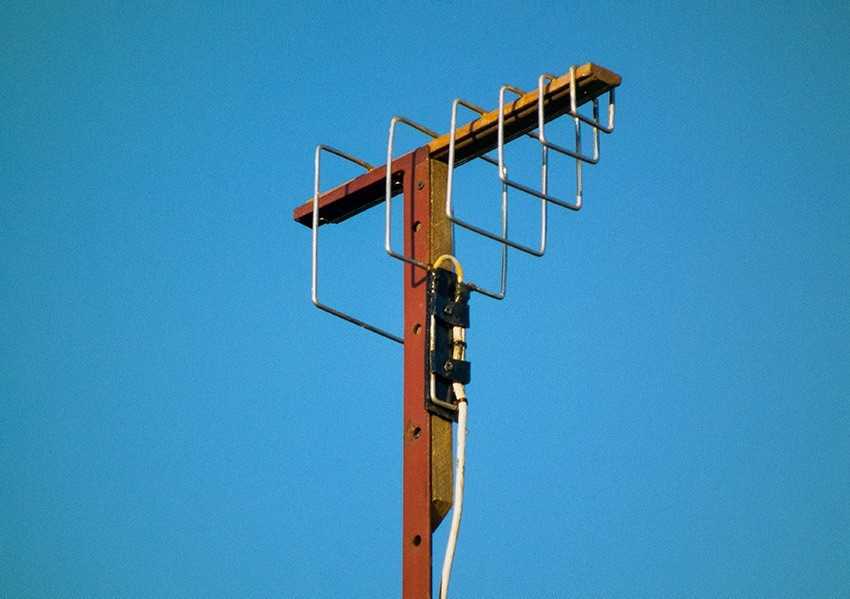

Антенна состоящая из нескольких квадратов По необходимости делают и больше рам — для твердого приема

Схема антенны От схемы к результату

Готовая антенна Ухудшать работу антенны покраской или другой изоляцией нет необходимости. Это осуществимо лишь около передающего центра.

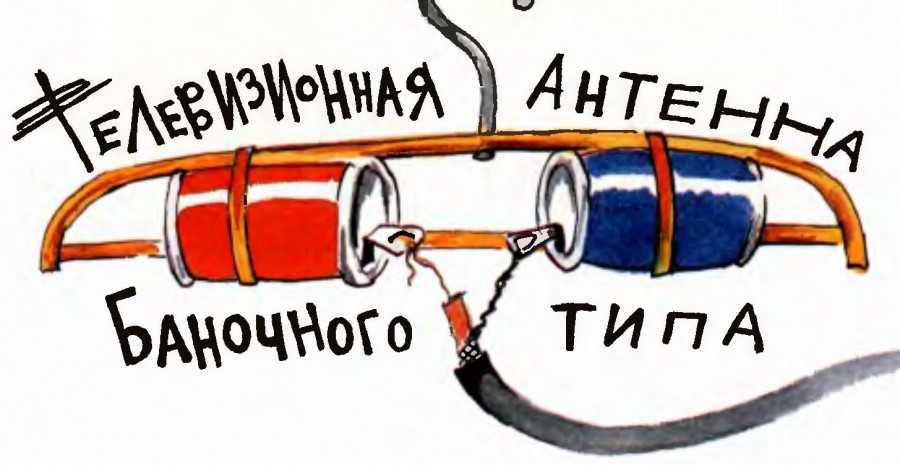

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),

• припой.

  Как сделать антенну из банок

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

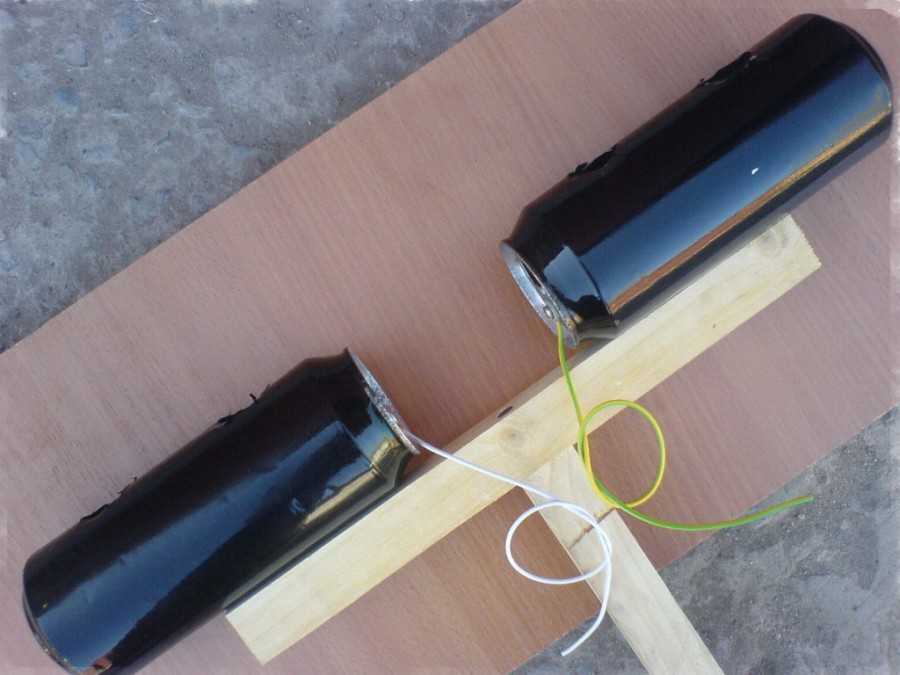

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами»;
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель;
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

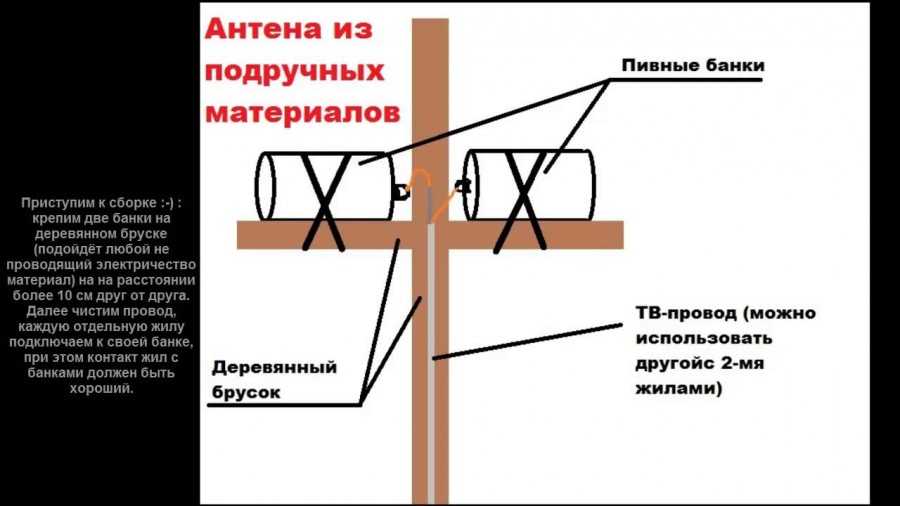

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.

Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.
Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:

Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото)

Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.

Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов

Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.

Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

Изготовление по чертежам

Вы готовы приступить к более сложному изделию? Тогда понадобятся чертежи самоделок для дачи.

1. По ним можно изготовить несложный механизм, усовершенствовать имеющееся устройство, построить помещение.
2. С постройкой теплицы или беседки по готовому чертежу легко справится даже начинающий мастер.
3. В описании подробно указано количество нужного материала, приложена пошаговая инструкция по изготовлению. Остаётся только подробно следовать указаниям, результат порадует.

Не надо бояться приступать к более сложным самоделкам. По чертежам можно профессионально сложить уличный камин, сделать фонтан, бассейн.

Собрать самодельные станки и машины для обработки огорода. Приложите максимум старания и всё получится.

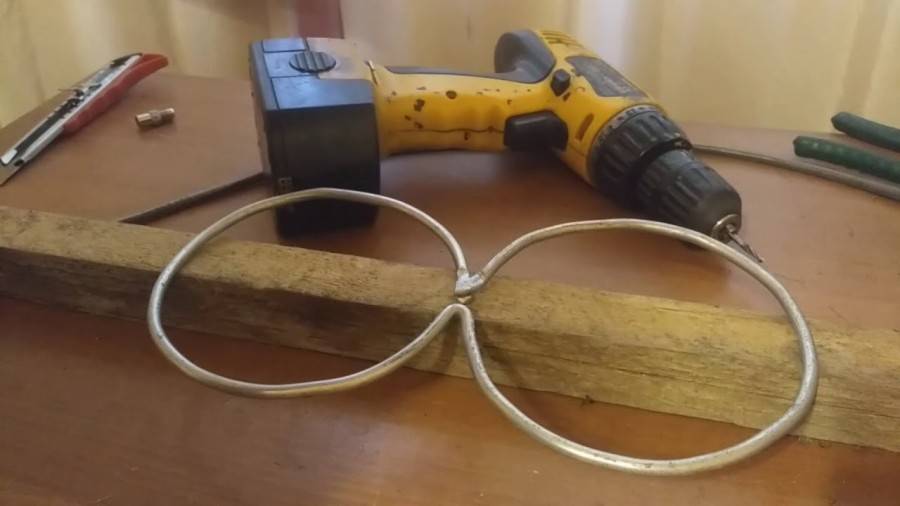

Антенна “восьмерка”

Еще в советское время люди сооружали на крышах своих домов двойные квадраты из алюминиевой, медной проволоки. Сегодня специалисты усовершенствовали схему, создав специально для цифрового вещания. “Восьмерка” – плод труда инженера Харченко. Ее особенность – монтирование квадратов в верхушках конструкции. В составе – ромба. Их соединяют незамкнутые углы, где и подсоединяется кабель. Сзади устройства с целью усиления направленности вмонтирована токопроводящая решетка.

Требуемые материалы для изготовления антенны:

• медная проволока (диаметр – 12 мм) для настройки до 5 каналов;
• решетка из токопроводящего материала;
• коаксиальный кабель;
• деревянная рейка;
• инструменты (острый нож, дрель, молоток, плоскогубцы), при необходимости прикрепления телевизионной антенны к стене.

Модель Харченко – экономичная. Главное, при исполнении своими руками произвести правильный расчет:

• обозначить длину волны сигнала;
• поделить полученное число на 4;
• найти ближайшую к себе телевышку

Этапы сборки:

Выяснить частоту с поляризацией волны, что важно для получения линейной модели.
Изготовить медный биквадрат (загзаг), чтобы элементы располагались на углах, а соприкасались между собой только одним углом.
Положить конструкцию на бок для монтажа вертикальной поляризации либо “стоя” при произведении горизонтального варианта.
Рассчитать по формуле стороны квадрата, разделить на 4. Вычислить длину волны.
Подвести кабель с обеих сторон напряжения, для чего заблокировать одно из направлений диаграммы, монтируя плодный медный экран, насаживая кабель на оплетку

Расстояние – в 0,175 мм от длины рабочей волны.
Изготовить рефлектор из металлических пластин либо текстолитовых плат.
Установить полученную конструкцию, подключить к ресиверу.
Остается проверить качество поступающих волн.

Для получения наибольшего количества каналов рекомендуется устанавливать экранирующую решетку примерно посередине антенны. Также обмотать изолентой во избежание негативного воздействия извне. Кабель припаивается посередине к одной из точек соединения концов проволоки. Соединенные пары концов обязательно изолируются.

Для установки:

1. Открыть меню на ТВ-приставке. Нажать на кнопку – “автоматический поиск каналов”
2. Настроить вручную. Если показывают безупречно, то все пошаговые этапы проведены правильно.

При появлении помех стоит повернуть телеантенну, отслеживая степень улучшения изображения и картинок. Зафиксировать устройство.

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов. Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

• приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
• также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
• сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
• закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

Из металлопластиковой трубы

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну.
Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

Антенна из пивных банок

Является одной из самых популярных идей самодельных приемников телевизионного сигнала. Вместо трубок, при отсутствии материала, можно использовать простые пивные банки.

Для изготовления такого телевизионного приемника потребуются следующие детали:

• две пивные банки по 0,5 л;
• деревянная или пластмассовая заготовка длиной 50 см;
• кабель телевизионный RG-58;
• паяльник, флюс для пайки по алюминию и припой;

Для выполнения приемника из пивных банок руководствуйтесь следующей инструкцией:

• Через дно банки, по её центру, высверливается отверстие 5-6 мм в диаметре.
• Сквозь отверстие в банке прокладываем кабель и выводим его через горловину.
• Банка ровно закрепляется с левой стороны заготовки в горизонтальном положении.
• Выводим через горловину кабель на расстояние 5 см, подрезаем изоляцию на 3 см, снимаем оплетку провода на 1,5 см и припаиваем её к поверхности банки.
• Выходящий кабель припаять к донцу второй банки.
• Вторую банку присоединять к первой на минимальном расстоянии, используя скотч или другой липкий материал.

На другой конец кабеля устанавливается разъем для входа в телевизор. Такой вариант антенны подойдет и для цифрового вещания. Если телевизор поддерживает популярный формат (DVB T2), или имеется приставка, подходящая к старому телевизору, то прием сигнала можно осуществить с ближайшей ретрансляционной вышки. При этом необходимо знать местоположение ретранслятора, в направлении которого следует направить антенну для поиска сигнала.

В случае если вы не владеете пайкой, существует другой способ соединения. Две пивные банки прикрепляются на минимальном расстоянии от заготовки, удерживающей всю конструкцию. На конце кабеля аккуратно снимаете изоляцию на 3-5 см. Оплетку провода скрутите в жгут и, придав форму проушины, наденьте на саморез.

Таким же образом наденьте проушину на саморез у второго проводника. После чего присоединяете провода, с помощью саморезов, к каждой банке. С точки зрения длительного сохранения контакта, пайка намного лучше механического крепежа. Перед пайкой желательно провести лужение поверхности.

Крепление саморезами, хоть и является надежным, но при попадании влаги на антенну происходит окисление контактов самодельного устройства, что приведет к потере сигнала.

Зигзагообразная антенна для дачи

Зигзагообразная антенна с рефлектором

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

• штанга;
• полотно проволочное;
• металлические пластины для крепления полотна;
• поперечные рейки;
• диэлектрические пластины и прокладки;
• крепёжная плата;
• фидерная линия;
• пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

Конструктивная схема сборки z-антенны

Варианты самостоятельного изготовления телевизионных антенн на фото

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Инструменты и материалы

Домашние мастера изготавливают антенны из различных материалов и подручных средств. Отличными вариантами производства телевизионного приспособления являются трубки, пруты, медная проволока, фольга. Вышеперечисленные материалы характеризуются податливостью, они прекрасно гнутся и держат форму. Также можно использовать всевозможные токопроводящие изделия из металла:

• провода;
• уголки;
• пруты;
• полосы.

Коаксильные провода характеризуются теми же свойствами, что и медные, однако, стоят намного дешевле. Ко всему прочему коаксил считается довольно прочной основой для антенн. Для экономии специалисты рекомендуют использовать кусочки проводов, что имеются дома.

Некоторые идеи для домашнего мастера

Рассмотрим несколько простых вариантов, это далеко не полный перечень, скорее это отдельные примеры того, как можно использовать ненужные вещи.

Изделия из пластиковых бутылок

Этот материал дает огромное пространство для фантазии, при этом цена сырья нулевая, так как бутылки все равно выбрасываются, остановимся на нескольких интересных решениях:

Пальмы и различные поделки декоративного характера . Инструкция по их созданию проста: нужны лишь ножницы, бутылки и фантазия, все делается очень просто, главное, чтобы хватило материала для реализации идей.

Такие деревья станут настоящим украшением участка

Из донышек можно сделать отличные занавески для окон , они смотрятся очень интересно и оригинально.

Простой способ сделать окно очень интересным

Можно возвести каркас из древесины либо металла, и оформить беседку на даче пластиковыми бутылками . Отличный вариант, позволяющий возвести строение с минимальными затратами средств.

Вот такую беседку при желании можно построить из бутылок

Помните! Это далеко не полный перечень возможных вариантов, некоторые дачники умудряются делать теплицы, цветочные горшки и даже мебель из бутылок.

Использование досок, бревен и других деревянных предметов

Деревянные самоделки своими руками для дома и дачи – один из самых популярных вариантов ввиду простоты и отличного результата:

Из пеньков и жердей можно изготовить очень оригинальную мебель для дачного участка, которая станет настоящим украшением всей обстановки . Тот или иной вариант подбирается, исходя из имеющихся материалов. Ваша фантазия не ограничивается ничем.

Такая мебель как нельзя лучше подходит для дачи

Из досок можно соорудить качели, которые станут отличным местом отдыха, как для детей, так и для взрослых . Конструкция опять же зависит от наличия тех или иных материалов, например, когда возводятся дачные дома из блок-контейнеров, остаются доски из упаковочного каркаса. Для подвешивания используется шнур, трос либо цепь.

Сделать качели гораздо проще, чем кажется

Еще один отличный вариант – использование поддонов . Из них очень легко сделать кресло, диван или даже удобный передвижной столик. Все очень просто и вполне осуществимо.

Совет! Приобретите колесики для мебели, прикрепите к нижней части столика из поддонов — и он станет максимально мобильным.

Такой набор мебели отлично впишется в загородное окружение

Изделия из металла

Металлические самоделки для дачи и сада своими руками сделать гораздо проще, чем кажется:

Из бачка от стиральной машины получается отличный мангал . Коптильню из ведра или бочки сделать и того проще: достаточно прикрепить металлическую сетку.

Чтобы сделать такой мангал, нужна болгарка и несколько штырей для ножек

https://youtube.com/watch?v=ECpXl6GPYCs

Вспоминая самоделки на даче своими руками, чаще всего вспоминаются теплицы . Сделать каркас из металла очень просто, для этого можно использовать как сварочный аппарат, так и саморезы или болты. Если электрические сети слишком слабые для сварочного аппарата, самым простым решением станет аренда дизель-генератора для дачи.

Сделать хорошую теплицу поможет качественный чертеж

Необходимый уровень подготовки

Несмотря на простоту большинства антенн, всё же требуется достаточный опыт, ориентирование в высшей математики и электродинамике. Данные знания помогут лучше разбираться в схемах и чертежах и понимать все используемые термины.

В первую очередь, необходимо ознакомиться с фото устройства антенн и основными терминами, встречающимися в инструкциях:

• «КУ» – обозначение силы мощности устройства, обозначающая соотношение принятого сигнала к основному ее «лепестку»;
• «КНД» – коэффициент пропорции площади телесного круга антенны к уровню наклонности угла всех лепестков устройства;
• «КЗД» – соотнесение принятого на главный листок сигнала и совокупной мощности устройства.

Также следует учитывать следующие моменты:

• Мощность диапазонной антенны зависит от уровня полезного сигнала.
• Указанные характеристики не всегда взаимосвязанные, что требует особого внимания при наладке оборудования.
• Каждый элемент устройства надежно приваривается или спаивается с соседним.
• Уличные узлы основательно фиксируются всевозможными креплениями.
• В местах нулевого потенциала обязательно использования цельного гнутого металла.
• В качестве центрального стержня чаще всего используется медный или другой устойчивый к коррозии коаксиальный кабель.
• Соединять элементы рекомендуется паяльным аппаратом в 40 В, при одновременном использовании легкоплавных припоев и флюс-пасты.
• Для наружной антенны обязательна наладка качественной защиты соединений от осадков, температурных перепадов и прочих негативных природных воздействий.

Изготовление самодельной антенны

Сразу учтите, что любая простая антенна не является универсальной, и предназначена для работы в определенных условиях. Поэтому перед сборкой изучите рекомендации, и на их основании выберите нужный тип конструкции. Предварительно приобретите приемник, который будет обрабатывать полученный сигнал и передавать его к телевизору.

Из пивных банок

Однозначный плюс – доступность материалов, простота сборки. Процесс займет не более четверти часа. Для этого сделайте в донышках двух банок по отверстию. Снимите наружную изоляцию с конца кабеля на 20 см, не задевая оплетки. Проденьте его сквозь банки, расположенные горлышками друг к другу. На входах и выходах закрепите шнур болтами. Закрепите конструкцию скотчем к заранее приготовленному деревянному Т-образному штативу.

В виде восьмерки

Если дом находится на открытой площадке, антенна-восьмерка, которую разработал Харченко, является оптимальным вариантом. Это два ромба, соединенных и сориентированных по оси, проходящей вдоль диагонали. Сторона равна расчетной полудлины среза волны. Материал – медная жила с сечением 2-3 мм или алюминиевая 5-6 мм. Концы отреза соединяют, ромбы тоже, чтобы конструкция была целостной.

Двойной, тройной квадрат

Такая телеантенна представляет собой комплект квадратов, выполненных из меди или алюминия, размещенных последовательно по одной оси. Она не рекомендована для случаев, когда точка приема находится на большом удалении от ретранслятора. Но зато фон, создаваемый другими источниками излучения, которых много в городских условиях, полностью блокируется. Основ изготавливается из дерева. Антенну поворачивают к рабочей вышке.

Из картонной коробки

Такая антенна своими руками собирается из подручных материалов. Основой является фольгированная картона, из которой вырезается два квадрата. Их необходимо соединить болтами, чтобы обеспечить надежный контакт. Способ размещения видно на видео. Для улицы такая конструкции не подойдет, но в комнате или на лоджии она будет работать не менее эффективно, чем наружная модификация.

Бабочка

Данная модель предназначена для установки вне помещения. Это означает, что медь используют реже ввиду ее склонности к коррозии. Алюминий сечением 5-6 мм – идеальный вариант. На деревянной основе отмечают 4 точки на расстоянии 18-20 см друг от друга. Проводят ось и перпендикуляры. Вымеряют углы по 30 градусов. По этой разметке укладывают усики, которые соединяются между собой согласно схеме.

С помощью паяльника

Это поистине самостоятельный вариант, и придется научиться паять. В данном случае можно использовать даже сталь. Отличие от предыдущей модели в том, что все соединения паяные, что делает конструкцию монолитной. Усики готовят заранее, а затем припаивают их друг к другу по разметке. Телеантенна подойдет для улицы. Вандалам она неинтересна, так как сталь стоит копейки, а медь с алюминием гораздо дороже.

С помощью болтов

Это тоже простой способ собрать антенну своими руками. Паять нечего не придется. Достаточно запастись болтами и гайками. Правда потребуется дрель, чтобы просверлить отверстия. Усики устанавливаются в заглубления, просверленными по заранее нанесенной разметке. Крепление предполагает их фиксацию к деревянному штативу. Конструкция легкая, но прочная, надежная и долговечная.

Из коаксиального кабеля

Этот вариант используется чаще всего в качестве временного. Такую антенну для Т2 устанавливают на даче, в бытовках, в квартирах, где не планируется постоянное жительство. Достаточно правильно спаять Элементы кольца и кабеля, идущего к приставке. Причем соединять можно как центральную жилу, так и экранную оплетку. Такая «антенна-петля» прекрасно работает в комнате, если разместить ее на окне или балконе.

Характеристики антенны

Какие же есть основные характеристики у антенны (используется для просмотра цифрового телевидения)?

• Есть два понятия: коэффициенты направленного действия и защиты. Конечно, они играют определенную роль, но особого значения не имеют.
• Коэффициент характеризующий усиление сигнала от антенны и избавление от помех.
• Диапазон значений настраивается автоматически, без дополнительного вмешательства человека
• Антенна также должна быть подключена к кабелю, который не будет конфликтовать с диапазоном принимаемых антенной сигналов.
• Для того чтобы избежать фазовых искажений, надо внимательно определить амплитуду и частоту.

Личный эксперимент: есть ли результат

Так как в изготовлении не нужно никаких навыков и дополнительных материалов, кроме антенного коннектора и кабеля, решил поэкспериментировать лично.

1. Сначала снял с конца первые 5 см изоляции. Скрутил жилу с экраном.

   1

   2

   3

   4

2. Далее отмерил в соответствии со схемой необходимые расстояния и пометил ручкой.
3. Сделал зачистку кабеля в нужных местах.
4. Соединил последний надрез с 5-сантиметровым скрученным концом.
5. Постарался придать форму, как можно ближе к кольцу.
6. На другой стороне кабеля надел штекер.
7. Вся конструкция выглядит следующим образом.
8. Закрепил антенну двумя кусками изоленты на оконной раме.
9. Сначала зашел в меню ручной настройки, чтобы посмотреть на уровень телесигнала. Результат оказался неплохим, если сравнивать с антенной из пивных банок. Качество сигнала в 100% оказалось для меня удивлением.
10. Начал настройку в автоматическом режиме. В результате было найдено 24 канала DVB-T2 стандарта (три пакета по 8 каналов, Украина) и даже один аналоговый. Всего в моем городе транслируется два аналоговых канала.

Не знаю, как поведет себя антенна при сильном ветре и дожде. Но в нормальных погодных условиях смотреть телевизор ничего не мешает. Кстати, на улице был практически незаметный дождь. Даже при закрытии окна и держа антенну в руке, каналы показывали. Но после того, как занес антенну в комнату, на телевизоре появилась надпись «Нет сигнала».

Попробовал закрепить антенну по-быстрому к оконной ручке внутри балкона .

Сигнал тоже присутствовал, но уровень поменьше (в районе 38%).

Картинка периодически подвисала. Но, думаю, что если хорошо поиграться с направленностью, то удастся получить более устойчивый сигнал.
