Желонка для скважины своими руками для чистки и бурения — как сделать самому

Устройство и принцип работы желонки

Желонка представляет собой довольно тяжелый отрезок трубы длиной примерно 1 – 2 м. Внизу ее снабжают клапаном, иногда приделывают специальные заостренные элементы типа зубьев.

Заостренные край в процессе бурения разрыхляет грунт, ил, песок и прочее содержимое скважины, в зависимости от типа работ. Сверху к трубе приваривают проушины, в которых закрепляют металлический трос.

Верхний срез трубы защищают сеткой из толстой проволоки. Она предотвратит выброс гравия, щебня или элементов клапана желонки при их отрыве.

Чаще всего желонками пользуются для очистки скважины от серьезных загрязнений. Если насос для скважины не включали длительное время, например, несколько месяцев в течение зимнего периода, в скважине может скопиться значительное количество ила или песка, в зависимости от грунта.

Желонка – это просто отрезок трубы длиной один/два метра с проволочной петлёй на одном конце и обратным клапаном и режущим устройством на другом. Желонку цепляют тросом или проволокой за петлю и роняют в скважину до упора

В результате такого заиливания или запесочивания дебит скважины значительно уменьшается. В отдельных случаях насос даже засасывает в слой ила, а освободить его и не повредить при этом скважину удается далеко не всегда.

После того, как насос извлекут из ствола, очистку скважины можно провести с помощью желонки.

Работа устройства основана на гравитационном принципе. Тяжелую желонку резко бросают в шахту скважины с большой высоты. Заостренные края разрыхляют массу скопившихся на дне загрязнений. Клапан раскрывается, илс песком заполняет внутреннее пространство желонки. Клапан закрывается, и заполненную желонку поднимают наверх.

Чтобы повысить эффективность работы устройства, желонку несколько раз поднимают и бросают вниз. Благодаря клапану захваченное ей содержимое останется внутри.

Затем желонку вытаскивают из скважины и освобождают от загрязнений. Цикл повторяют снова и снова, пока скважина не будет полностью очищена.

Желонку используют не только для прочистки скважины, но и для очистки обсадной трубы перед установкой фильтра, насоса и т.п.

Желонки вполне успешно используют и для бурения скважин в рыхлых несвязных грунтах.

Скважина в результате желонирования получается вполне приличная, пригодная для результативной эксплуатации. Разумеется, работа с желонкой требует значительных физических затрат.

Их можно немного сократить, например, используя блок или лебедку с электроприводом, чтобы поднимать заполненную желонку наверх.

Изготовление желонки для бурения

Поэтапно рассмотрим создание шаровой и лепестковой желонок.

Для сборки шарового приспособления вам потребуется металлический шар, диаметр которого должен быть не менее 2/3, но не больше 3/4 диаметра внутренней полости отрезка трубы. Его можно как купить, так и смастерить собственными руками. В последнем случае подготовьте резиновый мяч необходимого диаметра, разрежьте его пополам и наполните половинки смесью мелкой дроби с водостойким клеящим веществом, а после высыхания состава отшлифуйте полушария и обратно склейте их в мяч. Далее желонка собирается по такой схеме:

• К нижней части отрезка трубы по кругу приварите шайбу – она будет выполнять роль дна.
• Опустите в трубу шар.
• На уровне 3 радиусов шара установите ограничитель – просверлите в трубе два параллельных отверстия и проденьте насквозь штырь, приварив их концы к стенкам отрезка.
• К верхней части отрезка приварите стальную решетку – она будет удерживать шар в желонке.
• На решетку приварите дугу-крепление для фиксации троса.

Лепестковый клапан изготавливается по следующей технологии:

• В нижней части трубы на высоте 1 см сделайте два отверстия для болтов и вставьте их, но не закручивайте.
• На болты прикрутите клапан – эллипсовидную пластину. В двух точках закрепите клапан проволокой. При этом фиксация должны быть свободной, чтобы «лепестки» могли двигаться.
• Отрегулировав положение пластины, немного согните ее и закрутите гайки болтов.
• К верхнему торцу приварите стальную решетку, а на нее – дугу для троса.

Бурение скважины

Очистка от ила, песка и глины

В процессе эксплуатации, любая скважина заиливается – это неизбежно. Поэтому домовладельцы часто сталкиваются с проблемой, как очистить скважину от песка и ила. Делать это можно несколькими способами:

• использовать желонку;
• с помощью насоса вибрационного типа;
• двумя насосами;
• эрлифтом.

Вибрационный насос

Для этого способа понадобится насос с нижним забором воды. Очистка скважины от ила делается таким образом:

• на нижнюю часть «Малыша» надевается патрубок с плотной резины, обязательно хорошо затягивается хомутом;
• патрубок нужно подстраховать, чтобы он не соскочил во время работы. Для этого он привязывается к верхней части насоса;
• насос опускается в воду и включается.

Вибрационный насос

Единственный минус такого способа – насос не сможет поднять столб воды высотой больше 40 метров.

Использование двух насосов

Очень эффективна схема очистки воды из скважины, основанная на использовании двух насосов. Один глубинный, второй нагнетательный. Принцип работы, довольно прост – нагнетательный насос находится на поверхности и подает чистую воду вниз, поднимая со дна ил и песок. А глубинный, высасывает грязь наружу.

При этом грязная вода подается в ту же емкость, из которой она подается назад в скважину. Поэтому нужно предусмотреть фильтр перед нагнетателем.

Как почистить скважину от песка, последовательность действий:

• понадобится емкость для воды объемом 150-200 литров. Она размещается возле скважины. Также понадобится фильтр для насоса, который нужно установить в емкость. Подойдет ведро с мелкой сеткой вместо дна, в который устанавливается шланг от помпы;
• на второй шланг прикрепляется груз и он опускается на дно;
• глубинный насос нужно установить в 10-15 см от дна, и заполнить емкость чистой водой;
• когда емкость наполнится, можно включать нагнетатель.

Система с двумя насосами

В процессе, нужно следить, чтобы вода не была слишком густой и грязной – иначе система может забиться. Если нужно – насос немного приподнимается. Таким способом, прочистка скважины от песка делается за 3-4 часа.

Очистка от глины

Для очистки воды из скважин от глины можно использовать все вышеописанные варианты. Но, учитывая, что она вязкая, лучше предварительно разбалтывать ее осадок механическим способом.

Как почистить скважину от глины:

• понадобится разрыхритель. Для изготовления подойдет арматура или любой подходящий кусок металла. Главное, чтобы он был тяжелый и острый;
• разрыхлитель привязывается к тросу и опускается на дно скважины вместе с насосом;
• дальше все просто – насос включается, а осадок периодически поднимается металлическим приспособлением.

Способ простой, но довольно эффективный.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.

Изготовление своими руками желонки для очистки скважины

Основа конструкции желонки – это труба, правильный подбор габаритов которой влияет на эффективность процесса очистки скважины. Как правильно выбрать трубу для желонки:

Основными размерами трубы для желонки являются ее наружный диаметр и длина отреза, ведь чем с меньшим зазором она будет входить в скважинную трубу, тем лучше будут очищены стенки, но при этом недостаточный зазор между стенками скважины и желонкой может провоцировать ее заклинивание. Длина желонки для скважины — не менее важный размер, т.к. короткая труба будет передвигаться с большими перекосами, а излишняя ее длина значительно утяжеляет конструкцию и может спровоцировать заклинивание желонки при обнаружении перекосов водозаборной трубы.

Наружный диаметр желонки для очистки скважин необходимо подбирать на пару сантиметров меньше диаметра скважины, а длина желонки может варьироваться от 60 см до 1,5 м в зависимости от ее наружного диаметра.

Толщина стенки трубы для желонки – пусть и дополнительный размер, который может составлять 2-4 мм, но существенно влияющий на процесс очистки, т.к. чем толще стенка, тем тяжелее желонка, что существенно повышает пробивающую инерцию. Но, толстая труба при значительной ее длине может привести к избыточной массе для беспроблемного подъема, ведь необходимо не забывать, что желонка для очистки скважины наполнится заиленной жидкостью.

Желонка для скважины может изготавливаться с разными конструкционными клапанными системами:

• Клапан в виде шара – самая надежная конструкция, изготовление которой потребует поиска металлического шара подходящего диаметра (не менее 2/3 и не более ¾ внутреннего диаметра желонки). Такой шар либо специально точат на токарном станке, либо «добывают» из подходящего подшипника, металлолома. Для изготовления клапана переднюю (пробивную сторону) заглушают мощной металлической шайбой с коническим посадочным местом под шар. Шайба надежно приваривается в углублении трубы от рабочего (пробивного) края на расстоянии 3-5 см.
• Лепестковый клапан – достаточно эффективен, но недолговечен, т.к. из-за большой массы поднимаемого мусора может повреждаться. Лепестковый клапан может изготавливаться из тонкого пружинного металла или полимера. Проще всего изготовить такой клапан с принципом действия шторок, т.е. располагаемая внутри трубы пластина вырезается в виде овала, за счет чего «шторка», выгибаясь от центра к краям, упирается в стенки желонки. «Шторка» клапана крепится к трубе по центру, а ее эллипсовидные края обеспечивают прохождение грязевого потока только в одну сторону.

• Пробивающий край трубы рекомендуется заточить таким образом, чтобы заточка была односторонней с внутренней стороны, что обеспечит более легкое срезание наростов со стен и облегченное пробивание в глубину заиленного участка трубы.
• Желонка на своем пути может столкнуться с твердыми включениями, что может достаточно быстро затупить заточенный край, поэтому рекомендуется рабочий край желонки термически закалить.
• Чтобы шаровой клапан и крупный мусор, который может спровоцировать заклинивание желонки в скважине при ее подъеме, не выходили с тыльной стороны желонки, там необходимо надежно закрепить крупную сетку или мелкую решетку.
• Для управления и подъема желонки для скважины с ее тыльной стороны внутри приваривается мощный (большого диаметра) прут, к которому надежно крепится подъемный трос.
• В случаях предполагаемого большого заиливания скважины для ускорения и облегчения процесса очистки желонку для скважины модернизируют: тыльную сторону наглухо заваривают с отводом (штуцером) под шланг вакуумного насоса для перекачивания шлама или загущенных жидкостей с механическими включениями. Такая система позволяет не проводить множественные подъемы желонки, а только ее приподнимать и опускать, при этом размягчаемый ил своевременно выводится из скважины, что позволяет качественно провести очистку водозабора.

Отдельно стоит отметить, что перед первичным спуском длинной желонки во избежание ее заклинивания в скважине проводится визуальное исследование сохранности строения водозаборной трубы на отсутствие сильных деформаций.

Виды желонок и их устройство

Приспособление имеет различную конфигурацию, исходя из которой можно классифицировать изделие. Продукция, представленная на современном рынке, имеет разную систему клапанов, которые отличаются по принципу работы и устройству. Такую специфику желонок следует учитывать при изготовлении приспособления своими руками.

Исходя из типа клапана, можно выделить следующие желонки для скважин:

• изделия с лепестковыми клапанами;
• продукция, которая оснащена шаровыми клапанами.

Однако желонка с клапанами такого типа отличается высоким уровнем эффективности в ходе эксплуатации. По внешнему виду такой клапан представляет собой эллипсовидную пластину, которую фиксируют по центру трубы. В некоторых моделях к стенкам клапана прикрепляют уплотнитель, который увеличивает плотность прилегания детали. Обычно его изготавливают из резины или кожи.

Чаще всего эти клапаны делают из полимерного сырья либо же из тонких пружин, изготовленных из стали. По схеме работы они выступают аналогом «шторок» в желонке – то есть загрязнения проникают внутрь только в одном направлении. Под напором воды края пластины раскрываются, благодаря чему грунт и другие загрязнения попадают внутрь. Что отражается на продуктивности и скорости очищения скважин.

К подвиду лепестковых клапанов для желонки можно отнести задвижку на пружине, которая отвечает за закрытие элемента. Этот тип клапана широко применяется как для очищения источников, так и для бурения скважин.

Приспособления с клапаном, имеющим шарообразную форму, по мнению специалистов, считаются самыми надежными для работы со скважинами.

По своей конфигурации шаровый клапан является воронкой, в которой устье закрывается шариком, подбор которого происходит исходя из размера отверстия. Такие изделия изготавливаются на токарных станках либо же приобретаются в магазинах. Шар должен иметь внушительный вес, а также эффективно закрывать большую по диаметру воронку. Некоторые мастера изготавливают шар ручного типа, применяя для этого различные подручные средства, включая отходы из металла.

Сборка ложкового бура

Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.

Процедура очистки гидросооружения желонкой

В условиях сильного заиливания дна, появления мутности воды или снижения уровня водоносного слоя может использоваться желонка для чистки скважины, сделанная своими руками.

Для эффективной прочистки скважина должна быть освобождена от насосного оборудования и других элементов конструкции. Очищение водозаборного столба выполняется поэтапно:

• К дуге конструкции фиксируется гибкий трос. Подготовленное устройство медленно опускается на дно шахты.
• Желонка приподнимается на высоту до 40 см от уровня дна и резко опускается вниз. Гидроудар приводит к поднятию и открытию шарового клапана, в результате чего установка наполняется донными отложениями и грязной водой.
• Для полного наполнения трубы операция погружения/поднятия выполняется до 4–5 раз, после чего устройство медленно извлекается на поверхность шахты.
• После поднятия делают полную очистку желонки от содержимого и опускают ее в шахту.

Желонка сконструированная своими руками может оснащаться шаровой или плоской клапанной системой. Конструкция с шаровым клапаном предусматривает очищение воды с низким содержанием ила и песка, мелкой гальки и кусочков ржавчины. Устройство клапанной системы плоского типа позволит очистить скважину от сильного заиливания с высоким содержанием песка и мусора.

Обслуживание, советы по эксплуатации

О том, что пришло время желонить, подскажут следующие признаки:

1. По каким-то причинам скважиной не пользовались в течение нескольких месяцев.
2. Насос хватает воздух.
3. Вода содержит примеси.
4. После нескольких минут работы включенного крана водяная струя визуально становится тоньше.

Приступая к очистке рабочей скважины, а это может случаться и каждые 3–4 месяца, обязательно сделайте визуальную оценку ее внутренней поверхности. Работу могут осложнить или сделать невозможной существенная деформация стенок шахты, потеря их целостности, сильное заиливание.

Затем проверяется состояние рабочего оборудования: износ и крепость троса, свободная (без заеданий) работа подвижных соединений, надежность крепежа.

Облегчить работу поможет установленная над скважиной тренога с блоком, на который заводят трос. Результат – строго вертикальная работа устройства, легкий его подъем через блок, особенно при дополнительно используемой лебедке. Для того чтобы оторванное при работе устройство не создавало серьезной проблемы и не остановило процесс на неопределенное время, желательно приварить к трубе пару крюковых зацепов. Они будут кстати для ее быстрого извлечения из скважины при форс-мажоре.

Все работы с приспособлением заканчиваются тщательной чисткой внутренней полости от грунта. Квадратное окошко вверху трубы поможет сделать это быстрее и легче. Для глинистых или плотных вязких грунтов такое окошко делают по длине всей трубы. Чистую и высушенную желонку желательно хранить до следующего применения в сухом подсобном помещении.

На влажном песчаном рыхлом, мягком грунте можно сделать самостоятельное бурение устройством скважины или диагностического прокола. В случае несоответствия структуры грунта указанным характеристикам работу доверяют специалистам, применяющим профессиональную технику.

Конструкция желонки

Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.

Это самодельная желонка с плоским клапаном — один из вариантов его устройства

Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.

Конструкции плоских клапанов для самодельных желонок

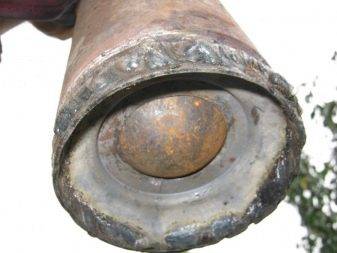

Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.

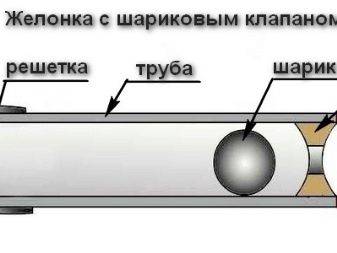

Конструкция желонки с шариковым клапаном

Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал.  Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.

К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.

В верхней части желонки делают петлю или скобу, за которую можно будет закрепить трос или канат. За этот канат снаряд вынимают из скважины, на нем же его опускают обратно.

Возможно, вам будет интересно прочесть «Как сделать антенну для дачи своими руками».

Советы и рекомендации

Как очистительный инструмент желонку необходимо будет использовать для очистки скважин несколько раз в год. Чтобы избежать возникновения различного рода трудностей, связанных с процессом самостоятельного очищения скважин, стоит контролировать состояние стенок скважины.

Бурение при помощи желонки рекомендуется выполнять только на определенном типе почвы. Поршневую модель целесообразнее использовать на мягком, песчаном грунте. Во всех остальных случаях лучше доверить работы специализированной технике под руководством специалистов.

Можно выделить несколько советов относительно работы с желонкой:

• в песчаный грунт приспособление следует погружать не более чем на 10 см;
• выполняя бурение необходимо подавать в ствол воду, чтобы укрепить стенки шахты;
• чтобы собрать при помощи желонки слишком мокрый песок, стоит использовать специальное долото;
• желонку необходимо поднимать через каждые пройденные полметра, чтобы избежать максимально заполненного корпуса элемента;
• при работе с мягкими типами грунта не всегда есть необходимость в использовании клапана, поскольку чаще всего порода и так скапливается в приспособлении.

Обратную сторону корпуса трубы наглухо заваривают, делают отвод и ставят туда специальный штуцер, который будет использован для отвода шланга. К шлангу присоединяется насос. Следует использовать модель устройства, рассчитанную на работу с загрязненной жидкой средой.

При таком принципе работы все собранные загрязнения будут откачиваться насосом, благодаря чему отпадет необходимость каждый раз поднимать желонку для очистки. Приспособление для очистки с насосом будет достаточно просто приподнимать и погружать обратно для того, чтобы переместить по корпусу жидкость и собранные породы. Подобная оптимизация станет эффективной при сильном загрязнении и заиливании скважины. Для обычной регулярной прочистки использование насоса не является обязательным.

Как пробурить скважину, смотрите в видео ниже.

Инструменты и применяемые материалы

Для начала понадобится собственно желонка, а также установка, к которой ее нужно подвесить. Желонка для бурения – снаряд достаточно тяжелый.

При сильном желании заполненное устройство можно, конечно, вытащить из шахты вручную, но для этого понадобится немало сил и времени. Чтобы облегчить работу, над местом бурения устанавливают вышку в виде треноги.

Для подвешивания желонки над рабочим отверстием используют специальную треногу. Обычно ее выполняют из металла, но подойдут и деревянные балки

Она может быть выполнена из металла или из дерева. Наверху закрепляют блок, через который пропускают металлический трос. На этом тросе подвешивают желонку. Так для ее вытаскивания понадобится меньше усилий.

Подъем выполняют с помощью мотора-редуктора со сцеплением, на вал которого наматывается трос. Чтобы после удара желонки барабан не раскручивался по инерции, можно установить специальное устройство для торможения.

При коммерческом использовании применение тормоза вполне оправдано, но для собственных нужд можно обойтись и без него. С помощью сцепления можно регулировать усилие, поступающее на устройство, учитывая при этом момент удара. В процессе работы устройства способность определять этот момент быстро приходит с опытом.

В нижней части желонки приваривают или привинчивают башмак со встроенным в него лепестковым клапаном. Клапан не позволяет грунту высыпаться из снаряда, когда ее поднимают на верх, чтобы очистить

Для изготовления желонки понадобится отрезок металлической трубы длиной несколько метров. Наружный диаметр такой трубы должен быть меньше внутреннего диаметра обсадной трубы примерно на 20 мм. Например, если используется стальная обсадная труба на 133 мм, для желонки волне подойдет труба с диаметром 108 мм.

Толщина стенок трубы для желонки может достигать 10 мм. При этом следует соотнести размеры и вес устройства. Она должна быть достаточно тяжелой, чтобы при ударе о грунт эффективно его рыхлить и захватывать.

Но следует помнить, что для вытаскивания заполненной желонки должно хватать мощности редуктора. Вполне достаточным считается вес в 30-40 кг. Когда труба выбрана, необходимо внизу приварить или прикрутить башмак с лепестковым клапаном.

Вверху приваривают защитную решетку и ручку, к которой следует прикрепить металлический трос. Нижнюю часть можно заточить внутрь, чтобы улучшить рыхление грунта. Вместо затачивания края можно внизу приварить заостренные прутья или острые куски металла.

Примерно таким же образом из куска трубы изготавливают стакан для бурения скважины на суглинках. Только в этом случае клапан не нужен, а по длине трубы делают вертикальные отверстия, чтобы можно было очистить стакан от вязкого грунта.

Помимо установки и желонки, понадобится ряд материалов и приспособлений:

• обсадные трубы в нужном количестве;
• хомуты, чтобы зафиксировать трубы во время сварки или пайки;
• садовый бур;
• место для сбора отработанного грунта;
• емкость или место для слива загрязненной воды;
• сварочный аппарат или паяльник для труб ПВХ.

В формировании ствола скважин можно использовать как металлические, так и пластиковые обсадные трубы. Нижняя часть первой пластиковой трубы должна быть снабжена специальным башмаком, который облегчает процесс опускания трубы в шахту скважины. Пластиковые трубы спаивают с помощью предназначенного для этих целей паяльника.

Освоить работу с этим инструментом несложно, но перед началом работ лучше взять несколько уроков у более опытных мастеров или потренироваться на отрезках ненужных труб. С металлическими трубами работать немного проще, поскольку они прочнее, чем пластиковые конструкции.

Нередко такую трубу просто забивают в шахту, чтобы опустить ее на нужную глубину. Для сварки металлических труб используют сварочный аппарат, если навыка работы с таким оборудованием нет, их придется освоить. Чаще всего для скважин используют трубы с резьбовым соединением, но сварка считается более надежной.

Виды и их устройство

Приспособление имеет различную конфигурацию, исходя из которой можно классифицировать изделие. Продукция, представленная на современном рынке, имеет разную систему клапанов, которые отличаются по принципу работы и устройству. Такую специфику желонок следует учитывать при изготовлении приспособления своими руками.

Исходя из типа клапана, можно выделить следующие желонки для скважин:

• изделия с лепестковыми клапанами;
• продукция, которая оснащена шаровыми клапанами.

Однако желонка с клапанами такого типа отличается высоким уровнем эффективности в ходе эксплуатации. По внешнему виду такой клапан представляет собой эллипсовидную пластину, которую фиксируют по центру трубы. В некоторых моделях к стенкам клапана прикрепляют уплотнитель, который увеличивает плотность прилегания детали. Обычно его изготавливают из резины или кожи.

Чаще всего эти клапаны делают из полимерного сырья либо же из тонких пружин, изготовленных из стали. По схеме работы они выступают аналогом «шторок» в желонке – то есть загрязнения проникают внутрь только в одном направлении. Под напором воды края пластины раскрываются, благодаря чему грунт и другие загрязнения попадают внутрь. Что отражается на продуктивности и скорости очищения скважин.

К подвиду лепестковых клапанов для желонки можно отнести задвижку на пружине, которая отвечает за закрытие элемента. Этот тип клапана широко применяется как для очищения источников, так и для бурения скважин.

Приспособления с клапаном, имеющим шарообразную форму, по мнению специалистов, считаются самыми надежными для работы со скважинами.

По своей конфигурации шаровый клапан является воронкой, в которой устье закрывается шариком, подбор которого происходит исходя из размера отверстия. Такие изделия изготавливаются на токарных станках либо же приобретаются в магазинах. Шар должен иметь внушительный вес, а также эффективно закрывать большую по диаметру воронку. Некоторые мастера изготавливают шар ручного типа, применяя для этого различные подручные средства, включая отходы из металла.

Желонка для чистки скважины своими руками: инструкция и чертежи

Для работы подготавливают:

• Отрезок трубы.
• Металлический шарик (диаметр = 2/3 диаметра трубы).
• Шайба (внутреннее отверстие такого размера, чтобы не проходил шарик).
• Проволока или стержень для ограничителя.
• Сварка и электроды.
• Болгарка.
• Тросик.
• Петля для тросика.

Чертеж желонки с шариковым клапаном

Ход работы:

1. В верхней части делаются прорези для слива.
2. Шайба вставляется в нижнюю часть и приваривается по кругу.
3. Через верхнее отверстие опускается шарик.
4. На высоте 3-4 радиусов шарика, устанавливается ограничитель. Для этого просверливаются отверстия, продевается насквозь штырь, а концы привариваются или расклёпываются.
5. Для лучшего врезания в почву нижний край заготовки можно заточить или сделать на нём клыки. Высота «клыков» не должна быть слишком маленькой, чтобы шарик не выступал, но и не слишком большой, иначе внутрь за раз попадёт мало грунта.
6. В верхней части делается петля для крепления тросика.

Лучше использовать стальной тросик, а не верёвку. Она может перетереться и достать инструмент будет мало шансов. А значит, и бурить придётся на новом месте!

Утяжеление

• Закрепить на желонке груз, например, кусок подобной трубы.
• В верхней части инструмента залить бетонную «пробку».

А лучше сразу использовать метал толщиной 1 см, тогда никакое утяжеление не понадобится.

Рекомендации для эффективного обслуживания гидросооружения

Техническое обслуживание и очистка водозаборного столба необходимо выполнять регулярно. Особенно это касается сооружений, которые подвержены быстрому заиливанию дна или не эксплуатируются продолжительное время.

До начала чистки рекомендуется выполнить визуальный осмотр шахты для исключения возможных деформаций и повреждений обсадной колонны.

Новое сооружение может эксплуатироваться без проведения технической чистки на протяжении 12 месяцев.

Изготовленная желонка для скважины требует правильной подготовки для проведения профилактических работ, если:

• насосное оборудование в гидросооружении всасывает воздух,
• в воде присутствуют илистые отложения и химические примеси,
• водозаборная точка не использовалась дольше 3 месяцев,
• при подаче водная струя становится тонкой.
