Железобетонные кольца для колодцев: виды, маркировка, нюансы производства + лучшие предложения на рынке

Как проверить размер колец для колодца по ГОСТу

Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое

На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).

Как проверить размер бетонного кольца для колодца

• В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
• Также в четырех точках, проверяют высоту кольца.

По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%.

Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.

Какого производителя выбрать

В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:

1. «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
2. ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
3. Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
4. Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.

Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура

Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию

Не все заводы выпускают такую продукцию.

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

• КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
• Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.

• Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.

• Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.

• Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).

• Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов

Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см

Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее

Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Разновидности железобетонных модулей

Самые простые стандартные модели производятся без дополнительных креплений. Торец их напоминает гладкий ровный обод как сверху, так и в нижней части.

При укладке ставятся одно на другое и скрепляются металлическими скобами. Область стыка покрывается цементным раствором или сухой ремонтной смесью.

В качестве герметика для колодезных колец можно использовать гидропломбу. Материал состоит из цемента особой марки и кварцевого песка. Быстро застывает и со временем расширяется. Защищает железобетонную магистраль от проникновения сточных вод

После такой обработки система приобретает оптимальную целостность и герметичность. Корректная изоляция в зоне соприкосновения бетонных элементов продлевает эксплуатационный период шахты и почти полностью исключает утечку воды через щели между бетонными элементами.

Несмотря на надежность и прочность, стандартные кольца без замка подходят для установки в регионах со слабой сейсмикой. Сильные сдвижки грунта могут привести к смещению модулей и растрескиванию цемента в зоне стыка

Еврокольца выпускаются с практичным замковым соединением фрезерного типа. В верхней части таких изделий располагаются выступы, а в нижней – глубокие выемки.

При монтаже элементы вставляются друг в друга, обеспечивая таким способом монолитное и крепкое соединение, не требующее дополнительной обработки в стыковочной области.

Приобретая колодезные кольца с торцевым замком, следует очень внимательно следить за их качеством. Плохо отлитые стыковочные части усложнят работу и потребуют применения алмазной резки для устранения погрешностей и недостатков

Это облегчает и ускоряет процесс создания коммуникационной системы и снижает общие финансовые расходы по реализации проекта. Колодезная шахта, сделанная из евроколец с замком, не боится сейсмической активности со сдвигами и сохраняет целостность конструкции даже на очень нестабильных грунтах, склонных к проседанию.

Монолитный стакан – это цельная конструкция из рядового кольца и днища. Используется в местах с повышенными требования к герметичности, например, для канализационных емкостей. Обеспечивает высокий уровень защиты вмещающих грунтов и не позволяет содержимому колодца просочиться в землю или попасть в грунтовые воды.

Дополнительные аксессуары из железобетона для сооружения колодцев

Для создания функционально полноценного сооружения используют дополнительные аксессуары.

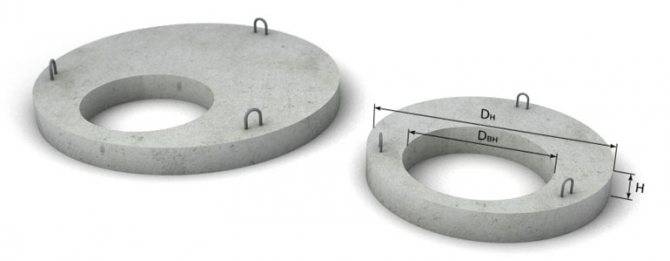

• Кольцо опорное (КО) – применяют для выравнивания уровня колодца с дорожным покрытием. На КО крепят чугунные или пластиковые крышки люков.
• Кольцо с дном (ДК) – монолитное изделие, включающее стеновое кольцо и днище. Использование этого изделия обеспечивает максимальную герметичность дна колодца.
• Плита перекрытия (ПП) – крышка колодца, перекрывает его основную площадь, сохраняя возможность удобного доступа. Рекомендуется к использованию при изготовлении тупиковых отделов колодцев для различных коммуникаций.
• Кольцо с крышкой (ПК) – комплекс стенового кольца и крышки.
• Плита днища (ПД или ПН). Установка такой плиты и стенового кольца – более простой процесс, по сравнению с монтажом монолитного ДК.

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

• приварив уголки с просверленными дырками, стягивать болтами;
• сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Производство бетонных колец

Процесс производства колец из бетона наглядно демонстрирует видео в этой статье:

При производстве бетонных колец, как минимум, применяется следующее оборудование (вибропресс может быть заменен виброформами, тогда выпуск продукции будет производиться литьевым способом, а вместо кран-балки использовать манипулятор):

Для изготовления колец из бетона используется технология вибропрессования или виброформы.

Производство изделия при помощи виброформ осуществляется при использовании в качестве матриц внешней опалубки (обечайки) и сердечника. Вибрирование наружной обечайки позволяет выполнить поверхностное уплотнение смеси бетона.

Виброформа для производства бетонных колец

• Использование вибропрессования имеет больше преимуществ: с помощью пуансона выполняется качественное уплотнение смеси, которое дополняется вибрацией разной частоты, поочередно воздействующей на разные фракции заполнителя.
• Замок, получающийся в результате прессования, обладает отличными прочностными показателями и хорошим качеством поверхности, в отличие от изготовленного посредством применения виброформ.
• Бетонные кольца производятся из бетона марки от М200. При приготовлении смеси ориентируются на требования ГОСТ 7473-2010 «Смеси бетонные», в качестве ее ингредиентов используются: цемент марки от М400, песок (1,5 — 2 мм), щебень (размером до 1 см), пластификатор, вода.

Количество используемых в производстве 1 м3 бетона определяется технологами производства.

Можно использовать такую рецептуру:

1. цемент: 0,3 т;
2. песок: 0,8 т;
3. гравий: 1,25 т;
4. вода: 0,150 т.

• Смесь тщательно перемешивается в бетоносмесителе.
• Для повышения долговечности и жесткости изделий, при их производстве используется армирование сеткой, изготовленной из проволоки сечением 4 или 5 мм. Либо, используются стержни арматуры диаметром 8 мм (для колец применяется проволочный каркас, связанный в кольцо, с ячейкой 150 мм, для днищ и крышек — сетка их двух слоев прутков с ячейкой 200 мм). Сетка устанавливается внутрь формы перед заливкой раствором.

Арматурный каркас из проволоки

Для того, чтобы арматурный каркас оказался в «теле» бетонного раствора, применяются специальные фиксаторы «Звездочки».

Фиксаторы «Звездочка»

Бетонный раствор заливается в смазанные маслом формы. Производится формование колец.

Формы для изготовления бетонных колец

• Опалубка демонтируется, готовое кольцо оставляют набирать прочность. Для ускорения процесса применяют пропарочные камеры.
• Хранение бетонных изделий осуществляется строго по ГОСТ:

1. в 1 ряд — для рабочих камер;
2. в 2 ряда — для стеновых изделий;
3. до 6 рядов — для опорных колец и плит.

Изготовить кольца бетонные своими руками также вполне возможно, только нужно оценить целесообразность данной затеи, когда существует потребность всего в нескольких изделиях, стоимость которых у производителей вполне доступная.

Изготовление железобетонных колец в домашних условиях

Если вам понадобятся:

1) Нестандартные размеры. 2) Одно или несколько колец разной ширины. 3) Одно кольцо доборное.

И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.

Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.

Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).

Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.

Для самостоятельного производства потребуются:

• цемент марки М200 и выше;
• арматура;
• бетономешалка;
• тачка и большие емкости;
• форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.

Как сделать опалубку своими руками?

1. Установить опалубку, закрепив ее вертикально и загерметизировав швы.
2. Установить армирующий каркас (сваренные или скрепленные прутья).
3. Приготовить бетон по формуле:

цемент – 1 часть;

песок – 2.5 части;

промытый щебень – 3-4 части.

Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.

1. Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
2. По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
3. Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
4. Сначала снимается внутренняя часть опалубки, затем внешняя.

Какие бывают кольца. Виды и назначение

Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:

• Канализационные и водозаборные.
• Изделия для прокладывания подземных кабельных электросетей.
• Коллекторы.
• Газопроводные и водозаборные.

Кроме этого, на рынке встречаются такие разновидности:

• Кольца с плоским и замковым торцом.
• Ремонтные.
• Доборные.
• Опорные.

Вне зависимости от вида и предназначения, изделия изготавливаются из тяжёлого бетона, марки 200-500, выполняется армирование.

Параметры современных пластиковых колец для колодцев: размеры, цены

Примеры с точными цифрами приведены ниже, в обзоре рынка. Однако можно отметить общие факторы, оказывающие заметное влияние на увеличение цены:

• Дороже стоят кольца для колодца, размеры которых не совпадают со стандартными параметрами. Такие изделия некоторые предприятие создают по индивидуальному заказу.
• Значение имеет выбор материала. Стоимость увеличивается при добавлении специальных компонентов, улучшающих стойкость к высокой температуре, иным внешним воздействиям.
• Для повышения прочности увеличивают толщину стенок, ставят дополнительные ребра жесткости. Создают стенки с применением нескольких разных полимеров. Внутри делают воздушные камеры для термоизоляции. Усложнений конструкции также повышают стоимость.

Диаметры пластиковых колец для колодца

Если в рекламном объявлении указан «колодец пластиковый 800», значит речь идет о внутреннем диаметре. Бывают исключения, но нет смысла создавать чрезмерно крупные отверстия, поэтому применяют обычно 800, 900, 950, 1000, 1200 мм. Слишком маленькие отверстия сложно обслуживать.

Определенной значение имеет способ строительства и особенности конструкции, геологические особенности участка. Типовой метод – копание шахты вручную. В плотных почвах сохраняется целостность стенок на большой глубине. После завершения земляных работ на дне делают подсыпку из щебня. Пластиковые колодезные кольца устанавливают последовательно, скручивают. Свободный промежуток между внешней поверхностью и стенками шахты засыпают песком, иным гранулированным материалом. Сверху устанавливают крышку, «домик» и кессон с оборудованием.

В этом варианте не сложно рассчитать, какой должна быть ширина шахты. Следует учитывать внешние размеры трубы. В зависимости от материала и конструкции толщина стенок может составлять от 10 до 20 мм и более. Соответствующим образом изменяется внешний диаметр колодезного кольца: 810-820, 910-920 мм и т.д.

Подобные расчеты применяют и при строительстве в рыхлом грунте. Но, чтобы обеспечить устойчивость стенок, роют шахту не глубже метра. Опускают туда пластиковое колодезное кольцо. Выбирают аккуратно грунт, опуская постепенно этот крепежный элемент. По мере необходимости завинчивают следующие компоненты конструкции. В данном случае применяют изделия с большим внутренним диаметром, чтобы облегчить выполнение рабочих операций.

Такой источник можно восстановить

Чтобы сократить затраты, предотвратить возникновение проблем после откачивания старой воды заменяют только старую засыпку. При необходимости – делают углубление. Внутрь вставляют пластиковые колодезные кольца. Промежуток до стенок заполняют сыпучим материалом. Здесь диаметр элементов определяется параметрами имеющегося сооружения. По этой причине применяют кольца 600-800 мм.

Высота пластиковых колец

В ассортименте производителей представлен широкий выбор. Как правило, высота кольца для колодца составляет от 40 до 150 см. При максимальном размере вес изделия не превышает 30-40кг, что позволяет выполнять рабочие действия в одиночку, без применения кранов и другой специальной техники. Более крупные изделия сложнее перевозить.

Следует отметить, что некоторые пластиковые колодезные кольца (из спиральновитых труб, например) можно разрезать по нужной длине при возникновении соответствующей необходимости. Для скрепления стыков применяют не только герметики, но и тепловую обработку швов, термоусадочную ленту. Это – сравнительно простые технологии, которые не сопровождаются чрезмерными трудностями.

Произвольное изменение высоты колодезного кольца из пластика является существенным преимуществом. Для сравнения ниже приведена таблица с параметрами стандартных бетонных изделий. Такое разнообразие определяется в частности тем, что сделать подгонку размеров не получится.

Параметр	Значение, мм
Толщина стенки	12	8	8	8	8	10	8	8
Высота	7	10	15	35	50	60	90	100

Производство железобетонной конструкции

С помощью железобетонных изделий обустраивают колодцы разного типа: газопроводные, смотровые, канализационные и водопроводные. Для изготовления колец используют жёсткий бетон. Известно несколько технологий производства жб-кольца для колодца:

• Объёмное вибропрессование. Создание конструкции осуществляется путём объёмного вибропрессования бетонных изделий. Обработка происходит в специальных металлических формах, обладающих функцией немедленной распалубки. Использование вибропресса увеличивает скорость изготовления кольца для колодцев. Вибропрессование значительно экономит площадь для совершения необходимых процессов. Применение такой установки сокращает потребность в содержании большого количества обслуживающего персонала. Для качественного производства понадобится всего 2−3 человека.
• Литьевое создание. Устаревшая технология производства. В этом случае рождение железобетонных конструкций осуществляется с помощью металлической опалубки. Специальная форма, называемая металлопластикой, имеет две цилиндрические поверхности: наружная и внутренняя часть. Между ними укладывается бетонная смесь. Когда бетон хорошенько застынет, металлическая опалубка убирается. Использование литьевой технологии возможно только при наличии больших помещений, так как место понадобится не только для создания изделий, но и для их сушки и последующего хранения. Объёмы производства зависят от количества металлоформ.

https://youtube.com/watch?v=NPLgo_RSpXw

Разновидности изделий

Круглая по форме железобетонная конструкция служит надёжным помощником в момент обустройства инженерных коммуникаций. Кольца условно делятся на несколько основных видов:

• водозаборные;
• коллекторы;
• кольца, предназначенные для установки подземной кабельной электросети;
• канализационные и газопроводные бетонные конструкции.

Также на современном рынке можно встретить такие изделия:

• Кольца с перекрытием.
• Устройство с замком или с днищем.
• Вспомогательные. Делаются под заказ. С нестандартными размерами. Используются в экстренных ситуациях, когда обычные кольца не подходят для образования ствола глубины колодца.
• Стеновые. Применимы для сооружения колодца любого вида. Участвуют в формировании горловины создаваемой конструкции.
• Железобетонные. Активно используют во время монтажа системных коммуникаций. Пригодятся в момент возведения водопроводного, сетевого, газопроводного, дренажного или канализационного колодца.

В современных строительных магазинах доступны бетонные конструкции с разными параметрами. Стандартные, максимальные размеры этого изделия выглядят следующим образом: высота — 100 см, внутренний диаметр составляет около 200 см. Удельный вес не более 300 кг. Максимальная толщина стенок — 120 мм.

Достоинства и недостатки

Готовые конструкции, как и любой существующий строительный материал, имеют свои плюсы и минусы. Следует отметить сильные и слабые стороны жб-колец. Каждое из достоинств улучшает работоспособность колодца. Железобетонные изделия обладают такими положительными качествами:

• Жёсткость. Благодаря жёсткости с кольцом можно работать даже на неустойчивом грунте.
• Наличие богатого и широко размерного ряда.
• Бетон хорошо адаптируется в любой среде, поэтому конструкции имеют длительный срок эксплуатации. Изделия могут без перебоя выполнять свои функции на протяжении 100 лет.
• Ускоряют и облегчают процесс обустройства канализации или водопроводной системы.
• Высокое качество и приемлемая стоимость.
• Высокий уровень герметичности. Швы плотно прилегают друг к другу. Это исключает вероятность попадания грунтовых вод внутрь изделия.

Однако у железобетонных изделий имеются свои недостатки. Так, главными минусами этих небольших конструкций считают:

• Отсутствие мобильности. Перенести создаваемую водопроводную конструкцию практически невозможно.
• Вес и габариты изделия также считают недостатком. Для монтажа железобетонных устройств понадобится специальная техника. Её использование требует дополнительных материальных расходов.

Что ещё потребуется? Дополнительные элементы

Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.

Для этого применяются:

• Плиты низа – обеспечивают надёжное основание.
• Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
• Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.

Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

Крышки для колодцев

Наименование	Диаметр Dн, мм	Диаметр Dвн, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
1ПП 15	1680	700	150	0.333	0.69
1ПП 20	2200	700	160	0.608	1.37
1ПП 25	2700	700	180	1.031	2.45
1ПП 25-2	2700	700	180	1.031	2.4
1ПП 8	1000	580	170	0.134	0.33
1ПП15-1	1680	700	150	0.27	0.68
1ПП15-2	1680	700	150	0.27	0.68
1ПП20-1	2200	700	160	0.51	1.38
1ПП20-2	2200	700	160	0.51	1.38
2ПП 15	1680	700	150	0.333	0.69
2ПП 20	2200	1000	160	0.608	1.2
2ПП 20-2	2200	1000	160	0.45	1.2
2ПП 25	2700	700	180	1.031	2.4
2ПП 25-2	2700	700	180	1.031	2.31
2ПП 8	1000	800	170	0.134	0.33
2ПП15-1	1680	700	150	0.27	0.68
2ПП15-2	1680	700	150	0.27	0.68
2ПП20-1	2200	1000	160	0.45	1.2
3ПП 15	1680	1000	150	0.333	0.54
3ПП 15-1	1680	1000	150	0.21	0.53
3ПП 15-2	1680	1000	150	0.21	0.53
3ПП 20	2200	700	160	0.608	1.34
4ПП 20-2	2200	700	160	0.608	1.28
КЦП1.20Н	2200	700	160	0.51	1.28
КЦП1.25Н	2700	700	180	0.92	2.31
КЦП2.25	2700	700	180	0.96	2.40
ПВГ-15	1720	700	140	0.27	0.68
ПВГ-20	2240	700	160	0.57	1.43
ПВГ-25	2740	700	180	0.99	2.48
ПВК-8	1000	400	170	0.06	0.15
ПК-10	1200	700	120	0.09	0.225
ПК-12	1450	700	140	0.18	0.45
ПК-15	1720	700	140	0.27	0.68
ПК-15-10	1720	1000	140	0.21	0.52
ПК-20	2240	700	160	0.54	1.35
ПК-20-10	2240	1000	160	0.5	1.25
ПК-25	2740	700	180	0.96	2.4
ПК-25-15	2740	1500	180	0.74	1.85
ПКБ8	1000	400	170	0.06	0.15
ПКМ8	1000	580	170	0.08	0.19
ПП 10	1160	700	150	0.159	0.25
ПП 13	1410	700	150	0.234	0.44
ПП10-1	1160	700	150	0.1	0.25
ПП10-2	1160	700	150	0.1	0.25
ПП13-1	1410	700	150	0.18	0.45
ПП13-2	1410	700	150	0.18	0.45

Плиты днища

Наименование	Диаметр D, мм	Толщина h, мм	Объем бетона, куб.м	Вес, тонн
ПН 7	840	100	0.12	0.09
ПН10	1500	100	0.18	0.45
ПН15	2000	120	0.38	0.95
ПН20	2500	120	0.59	1.48
ПН25	3000	140	0.98	2.45

Опорные кольца

Наименование	Диаметр D, мм	Диаметр d, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
К-1	840	700	180	0.053	0.13
КО1	900	600	100	0.045	84
КО4	840	580	40	0.02	40
КО6	840	580	70	0.02	0.05

Кольца с крышками

Наименование	Диаметр D, мм	Высота H, мм	Диаметр d, мм	Толщина B, мм	Объем бетона, куб.м	Вес, кг
ПК 10	1160	890	1000	80	0.36	780
ПК 15	1680	890	1520	80	0.61	1400
