Угол обзора объектива камеры видеонаблюдения: разбираемся во всех нюансах

Как правильно выбрать

Рассмотрим, как выбрать телевизор с должным углом обзора, учитывая приведённую выше информацию.

Порой в документации и на наклейках указываются два значения: первое – горизонтальный угол обзора, второе – вертикальный, который имеет значение, если ТВ будет устанавливаться высоко (в кафе, на улице). Дома с таким случаем можно столкнуться разве при установке ТВ-приёмника на кухне, в классическом для него месте – на холодильнике.

Не давайте поймать себя на крючок, поверив цифрам. Оценивайте изображение, посмотрев на него под разными углами с различного расстояния, причем в обеих плоскостях: отойдите как влево, так и вправо, обязательно посмотрите на экран с близкого к 1800 положения, по диагонали (снизу справа, например).

Оцените, когда цвета и гамма начнут искажаться, изменять оттенки, а контрастность – падать, причем также в обеих плоскостях, и сами смотрите, какой угол обзора лучше для телевизора в вашем случае (где будет устанавливаться, откуда смотреться). Для просмотра передач, сидя практически перпендикулярно плоскости экрана, даже маленькое значение обеспечит комфортное проведение досуга.

Что еще нужно учесть

Все описанное выше, относится к камерам с фиксированным ФР. Иногда сложно определиться с размером участка, над которым нужно установить контроль. Бывает и иная ситуация: площадь зоны наблюдения меняется, то увеличиваясь, то сокращаясь. Тут мы рекомендуем устройство с вариофокальным объективом. В нем можно самостоятельно настраивать обзор. В отдельную категорию выделяют устройства, в которых можно менять ФР и ракурс наблюдения (варьируется в до 360° в горизонтальной плоскости и до 180° в вертикальной).

Диапазон ФР, как правило, варьируется от 2,8 до 50 мм. В некоторых моделях он бывает выше. При использовании вариофокальной оптики качество изображения не ухудшается в случае приближения/отдаления. Это возможно благодаря оптическому увеличению объектива.

Если угол необходимо менять, лучше выбрать камеру с моторизированным объективом, такие обычно применяются в поворотных камерах, также это избавит от необходимости физического переноса камеры.

Остались вопросы? Обращайтесь к сотрудникам Ivideon. Мы подскажем, как выбрать фокусное расстояние камеры видеонаблюдения, определить зону, которая будет попадать в поле зрения оборудования или наоборот – подберем устройство для участка заданной площади.

Советы по выбору

Выбор угла обзора определяется задачами, которые ставят перед камерой. Если необходимо вести наблюдение за территорией большой площади, не выделяя конкретный объект, подойдет устройство с объективом 2,8-3,6 мм. Оптимальным считается угол в диапазоне от 70 до 140°.

Угол в 60° близок к углу обзора глаза человека. Такое значение считается средним. Устройства могут передать детализированную картинку при расположении объекта на расстоянии до 10 м.

Длиннофокусный объектив с обзором до 30° подходит для наблюдения за объектами, которые отдалены от пункта контроля на 20–70 м.

Зная размер матрицы, вычисляют ФР объектива по таким формулам:

Радиоканал

Помимо сопоставимой с «оптикой» дальностью этот вариант обладает ещё одним преимуществом — для передачи сигнала вообще никакие кабели не нужны. Нередко, кстати, радиоканальный вариант является единственным, безальтернативным вариантом. Пропускная способность при этом составляет от 11 до 54 Мбит/с, что вполне позволяет пропустить «живое» мегапиксельное видео.

Подробно о системах радиосвязи здесь говорить не будем, т.к. тема уже рассмотрена в нашей другой статье «Радиоканал в системах видеонаблюдения». Перейдём к преимуществам и недостаткам. Итак, преимущества:

• длина линии до нескольких десятков километров;
• оборудование стандартизировано;
• не требуется прокладка магистрального кабеля.

И, соответственно, недостатки:

• требуется прямая видимость между антеннами;
• пропускная способность ниже, чем у «медного» Ethernet;
• высокая чувствительность к помехам и наличию других сетей радиосвязи (работающих в этом же диапазоне).

Выводы и рекомендации.

Как видим, задача построения длинной линии связи с камерой, отстоящей от коммутатора на большом расстоянии, может успешно решаться разными способами. Какой же способ выбрать? Думаем, что выбор зависит прежде всего от требуемой дальности (при этом не забываем про питание камеры и размер потока). Отсюда советы:

1. Если от коммутатора до камеры от 200 до 300 метров, то сначала рассмотреть вариант с PoE-экстендерами;
2. Если от коммутатора до камеры расстояние от 300 до 600 метров, то начать стоит с поиска подходящей пары приемника и передатчика по «витой паре» или коаксиальному кабелю;
3. Если же расстояние более 600 метров, то прежде всего следует изучить вариант с «оптикой»;
4. Если кабель вообще невозможно проложить — смотрим радиоканальное оборудование;

И ещё раз скажем: всегда! В любом случае! В любом варианте! Обязательно уточнить пропускную способность получающейся линии и (для PoE-оборудования) получение-потребление питания камерой, коммутатором и выбранным оборудованием связи.

Виды

Все существующие уличные камеры видеонаблюдения, поддерживающие ночной режим работы, можно условно поделить на ряд групп.

По уровню технического оснащения

Модели с датчиком движения позволяют добиваться эффекта энергосбережения, поскольку требуют включения подсветки, только если присутствует в зоне видимости перемещающийся объект. Адаптивность – еще одна полезная функция, позволяющая варьировать интенсивность ИК-излучения по мере приближения человека или животного к камере.

По размещению источника ночного света

Монтаж светодиодов может подразумевать их фиксацию внутри или снаружи корпуса. А также может применяться наружное крепление отдельного источника излучения. Такая ИК-подсветка не имеет ограничения по мощности.

По типу подключения

Выбранная для ночного наблюдения видеокамера может быть аналоговой или цифровой (IP). В первом случае сигнал транслируется в неизменном виде. В цифровых камерах производится преобразование получаемой картинки с ее последующей передачей и повторной раскодировкой. Оптимальным вариантом считается ночное съемочное оборудование, пишущее аналоговый сигнал.

По типу исполнения

Камеры, с которых ведется уличное наблюдение, могут быть купольными, цилиндрическими, поворотными, роботизированными. Обязательно применение защитного кожуха.

По типу установленного излучателя

Выделяют ламповые галогеновые и светодиодные варианты. В среднем срок службы первой группы подсветки составляет не более полугода, но дальность светового потока здесь достигает 100 м. У светодиодных моделей этот показатель существенно меньше – до 30 м, средняя продолжительность эксплуатации достигает 5 лет.

По цветности изображения

Самые простые варианты объективов – монохромные, обеспечивают более высокое разрешение при ведении съемки в темное время суток. Камеры с функцией записи цветного изображения отличаются удобством применения днем. Но при низком уровне освещенности качество изображения существенно ухудшается.

Угол обзора с объективом с фокусным расстоянием 2.8 мм

На скриншоте, изготовленном с помощью видеокамерыс фокусным расстоянием 2.8мм модель PN-IP2-B2.8 v.2.6.3, слева видно ещё порядка 15-20м забора, и часть стоянки позади грузовика. Угол обзора при использовании камеры PN-IP2-B2.8 v.2.6.3 с фокусным расстоянием 2.8мм уже порядка 87 градусов.

Третий скриншот получен с применением видеокамеры PNL-IP2-B1.9MPA v.5.5.2, с широкоугольным объективом, имеющем фокусное расстояние 1,9мм. На изображении можно увидеть уже не только стоянку позади припаркованного грузовика, но и выезд другого грузовика из стоянки. Угол обзора у данной камеры составляет примерно 112 градусов.

Стоит понимать, что чем шире видит камера, тем меньше плотность пикселей и, соответственно, хуже детализация каждого участка получаемого изображения.

Камеры и с не самыми широкими углами обзора имеют право на жизнь и актуальны в использовании, главное правильно подобрать камеру видеонаблюдения отвечающую требованиям за наблюдаемым объектом и удовлетворяющую желаемому результату по качеству картинки.

Статьи

1. Почему выбирают «PROTO-X»?
2. Как выбрать камеру видеонаблюдения?
3. Настройка аналоговых видеокамер. OSD-меню.
4. Proto-X. AHD системы видеонаблюдения. (видео)
5. Технология PoE (Power over Ethernet)
6. AHD DVR. Сравнение режимов 12fps и 25fps. (видео)
7. AHD технология: качество 720p/1080p по коаксиалу на 500 м без задержек и потерь
8. Технология Intelligent Heater

Советуем почитать:

AHD DVR. Сравнение режимов 12fps и 25fps. (видео)

Преимущества режима записи 1080N в регистраторах PTX-AHD802 и PTX-AHD1606

Основные характеристики камер видеонаблюдения.

Угол обзора камеры является основным критерием, который влияет на контролируемую зону объекта.

Однако на этот параметр оказывает влияние не только фокусное расстояние, но и размер матрицы видеокамеры.

При определении параметра необходимо следовать нескольким правилам:

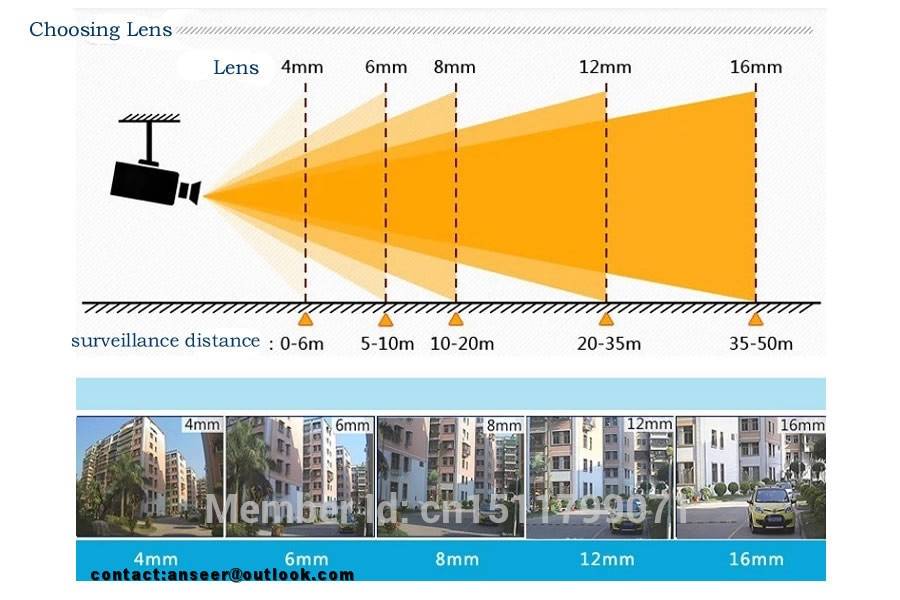

• Чем больше фокусное расстояние камеры видеонаблюдения, тем уже угол обзора;
• При равном фокусном расстоянии видеокамеры больший угол обзора будет у устройства, имеющего матрицу большего размера.

Выбор статического фокуса объектива зависит от конкретной ситуации и задач, которые поставлены перед системой видеонаблюдения. Если необходимо проконтролировать длинное узкое помещение, к примеру, коридор, то выбирать широкоформатный объектив нет никакой необходимости. Широкопанорамные видеокамеры рекомендуется использовать для контроля открытых пространств, где стоимость такого объектива может быть компенсирована использованием меньшего количества камер.

Рекомендуемые показатели угла обзора:

• Широкоформатные, имеющие угол обзора 100° и более смогут дать общую картинку, где распознание человеческого лица можно осуществить с дистанции не более 3м. Их рекомендуется использовать для контроля проникновения на территорию и слежения за периметром;
• Узко форматные, имеющие угол около 20° могут передать детализированную картинку пригодную для распознания с 20-50м.
• Преимущественное большинство видеокамер имеют угол обзора 60-70°, что позволяет производить эффективное видеонаблюдение с гарантированной идентификацией объекта с 10м. Однако передаваемого качества изображения может оказаться недостаточно для автоматизированной идентификации посредством специальных программ.

Большинство новичков, которые хотят установить систему видеонаблюдения самостоятельно допускают системную ошибку, полагая, что если взять камеру с матрицей высокого разрешения, то используя широкоформатный объектив можно и покрыть большую площадь и получить качественную картинку пригодную для дальнейшего использования. Это справедливо лишь отчасти. Как правило, опытные профессионалы пользуются незадокументированными правилами, выведенными эмпирическим путем:

1. Узнавание знакомого человека по видеоизображению происходит с расстояния равного фокусному. Это означает, камера с фиксированным 9 мм объективом позволит идентифицировать знакомого с реального расстояния 9 — 10м.
2. Получить качественное изображения, которое позволит идентифицировать незнакомого человека (обычно для правоохранительных органов) можно только с расстояния равного половине фокусного. В нашем случае, это будет не более 4,5-5 м.

Читайте так же:
  Блоки питания для камер видеонаблюдения — разновидности, основные технические и эксплуатационные особенности

Настройку фокуса объектива следует производить в соответствии со следующими правилами:

• Если на объекте необходимо производить только наблюдение за подконтрольной территорией, то нарушитель в зоне обзора должен занимать не более 25-30% от высоты экрана. В этом случае можно будет заметить такие детали как одежда, приблизительный рост, цвет волос.
• Если необходимо произвести узнавание нарушителя, то его изображение должно занимать не менее 50% экрана;
• Для идентификации необходимо, чтобы объект занимал 80-100% экрана.

Аналоговая или IP?

Существуют два класса видеокамер для наблюдения: аналоговыеи цифровые (IP). Более подробно об их выборе и характеристиках можно почитать в этом материале, а здесь мы кратко отметим базовые отличия двух типов.

Аналоговые камеры видеонаблюдения в последнее время теряют свои позиции на современном рынке, но по-прежнему выигрывают демократичными ценами. Однако они требуют больше кабелей (от 2 до 3), дополнительные разъемы и коннекторы для подключения. Аналоговые камеры скудны по функционалу, чего не скажешь про цифровой класс.

IP видеокамеры предлагают гораздо больше возможностей. У современных IP камер обширный функционал: динамики, микрофоны, встроенная аналитика, различные детекторы, поддержка облачных технологий. Установка тоже проще — для видеосигнала и питания достаточно одного кабеля благодаря технологии PoE.

И те, и другие камеры бывают разных конструктивных модификаций. Отталкиваясь от требуемого места установки, условий объекта и окружающей среды, подбирать конкретный вид и параметры камеры.

Основные характеристики

В любом оптико-механическом устройстве, в том числе и в камере наблюдения, есть ряд важных характеристик, по которым определяется эффективность их работы:

• фокус и светочувствительность объектива;
• разрешающая способность;
• формат ПЗС-матрицы;
• возможность цифровой обработки сигнала;
• угол обзора видеокамеры;

Все эти характеристики тесно взаимосвязаны между собой и определяют, собственно мощность оптического инструмента.

Рассмотрим одним из важнейших показателей – угол обзора видеокамеры. Чтобы было понятнее, что это такое, можно провести аналогию с человеческим оптическим инструментом, глазом – это угол зрения, охват максимально видимого пространства.

КАК ВЫБРАТЬ КАМЕРУ ВИДЕОНАБЛЮДЕНИЯ ДЛЯ ДОМА И ДАЧИ

Следует знать, что камер видеонаблюдения, на которых стоял бы штамп “для дома” или “для дачи” не существует. Разделы интернет магазинов, предлагающие оборудование видеонаблюдения для конкретных категорий объектов – маркетинговый ход продавцов.

Более того, нет особого смысла рассматривать технические характеристики. Предлагаемый большинством производителей бюджетных вариантов вполне достаточен для качественного видеонаблюдения на даче или в частном доме.

Давайте посмотрим, что нам действительно важно и более менее индивидуально.

1. Зона наблюдения.

Определяется она углом обзора камеры (или фокусным расстоянием – эти параметры взаимосвязаны и речь о них шла в начале статьи.

• угол обзора;
• фокусное расстояние.

Там же есть необходимые пояснения. Если возьмете на себя труд заглянуть на эти страницы, то многое для вас станет ясным.

Скажу только, что если позволяют средства для наиболее ответственных зон видеоконтроля имеет смысл приобрести камеры с переменным фокусным расстоянием (варифокальные).

Автоматическая регулировка не нужна, достаточно ручной. При этом можно произвести точные настройки угла, а следовательно зоны обзора, и легко корректировать их при необходимости.

2. Технология – аналоговая или IP.

Не устаю повторять – если вы не планируете строить крупную масштабируемую систему видеонаблюдения, что для дома или дачи не практикуется , то IP камеры вам не очень то нужны. Единственно, при организации удаленного доступа IP видеонаблюдение удобней.

В остальных случаях имеет смысл приобрести аналоговые камеры (AHD, например). Это дешевле, проще в настройке (точнее, как таковая настройка не нужна), надежней в эксплуатации.

Ощутимой разницы в качестве вы не заметите. Конечно, если выбрать разрешение 1080р (2 Мpx).

Как правило, этих двух моментов вполне достаточно для выбора “правильной” камеры видеонаблюдения.

Это может быть интересно:

• как выбрать лучшую камеру;
• установка уличных видеокамер;
• антивандальные камеры видеонаблюдения.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Сфера применения

Системы наблюдения на самых разнообразных объектах оборудуются панорамными видеокамерами. Обычно такой вид устройств используется для наблюдения за большими открытыми пространствами или помещениями. Использование панорамных камер позволяет уменьшить общее количество видеоустройств в системе наблюдения без появления «слепых зон».Наиболее часто такие камеры можно встретить на территории следующих объектов:

1) автозаправки;

2) вокзалы;

3) дороги и автомагистрали;

4) городские площади;

5) производственные помещения;

6) офисы;

7) аэропорты.

То есть сфера применения данных устройств практически ничем не ограничена. Панорамные камеры добавляются в систему видеонаблюдения и для осуществления удаленного видеоконтроля, и для обеспечения безопасности.

Главная
» Камеры видеонаблюдения
» Wi-Fi
» WI-FI камера видеонаблюдения с углом обзора 180 градусов Full 1080PАрт.МСВ-IP180C

—>

Расчёт

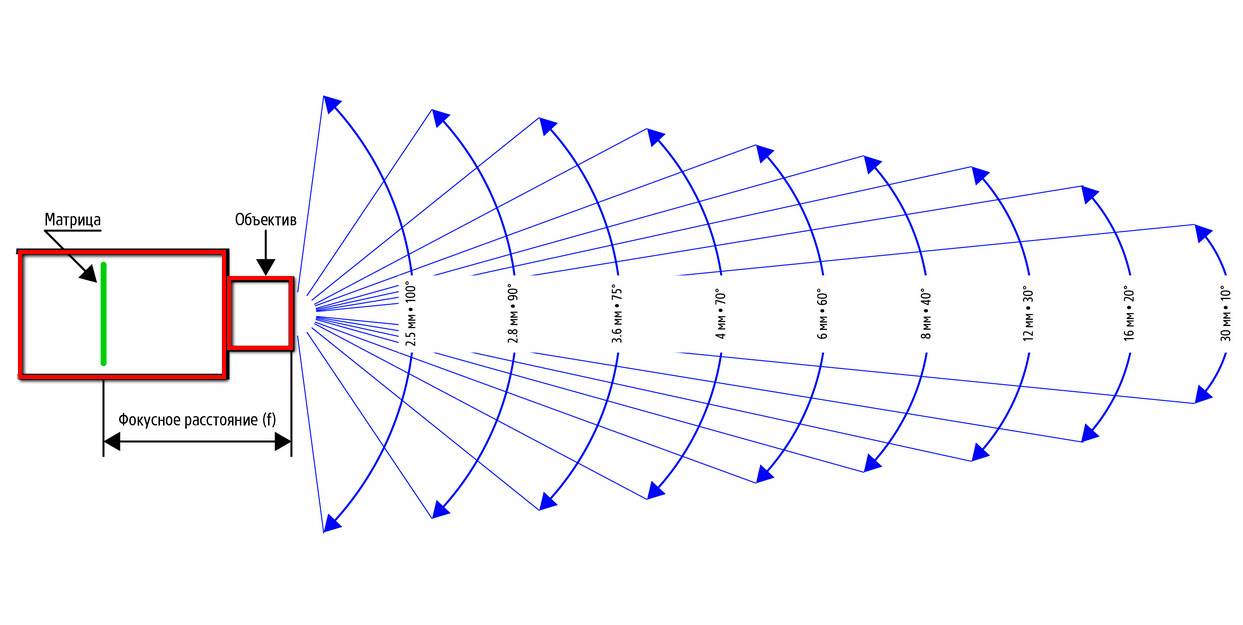

Схема расчета фокуса

Расчёт можно производить несколькими методиками.

Угол обзора напрямую зависит от фокусного расстояния. Отсюда следует, что рассчитав последнее, посредством вышеприведённой таблицы 1, можно определить искомый угол.

Формула расчёта выглядит так: f = r*A/L, где:

1. f – фокусное расстояние объектива.
2. r – метрическое расстояние до объекта, измеряемое в метрах.
3. A – размер в миллиметрах одной из сторон матрицы; принимается та, которая определяет плоскость наблюдения: вертикальная или горизонтальная зона наблюдения.
4. L – размеры объекта в метрах; принимаются в соответствии с размерной стороной матрицы: по вертикали или горизонтали.

Таким образом, будет рассчитан тот угол наблюдения, при котором объект будет занимать почти весь экран монитора

Принимая во внимание важность объекта и целесообразность наблюдения территории находящейся вокруг него, определяется в % та часть экрана, которою может занимать охраняемый предмет

При этом окончательная формула принимает вид: f = r*A/(100*L/h), где:

h – полный размер объекта на экране, выраженный в процентах;

Расчёты вручную по такой методике достаточно трудоёмкое занятие, поэтому были разработаны соответствующие программы для компьютерных вычислений.

Пример расчёта:

Объект наблюдения – въездные ворота на территорию предприятия. Задача, стоящая перед службой наблюдения – фиксировать марки и номерные знаки въезжающих и выезжающих автомобилей.

Исходные данные для расчёта:

• r = 10 метров, – расстояние от объектива до границы ворот;
• h = 5%, – размер объекта на мониторе по горизонтали;
• A = 8,46 мм (1/3”), – размер матрицы;
• L = 0,52 метра, – размер номерного знака;

Тогда фокусное расстояние объектива составит: f = 10*8,46/(100*0,52/5) = 10,429 мм.

Сверившись с таблицей, видим, что угол зрения камеры составит около 27 градусов.

Угол обзора, можно определить более коротким путём, но надо учесть, что недорогие объективы страдают оптическими искажениями, особенно сильна сферическая аберрация.

Формула расчёта: a = 2arctg(b/2f), где:

• a – угол обзора видеокамеры, в метрических градусах;
• тригонометрическая функция (арктангенс);
• b – размер матрицы в миллиметрах по одной из сторон;
• f – эффективное фокусное расстояние объектива в миллиметрах;

Пример расчёта:

Объект наблюдения точно такой же, как и в выше приведённом примере. Исходные данные принимаем точно такие же.

Угол обзора составит: a = 2arctg(8,46/2*10,5) = 29 градусов.

Несовпадение результатов вызвано небольшим округлением исходных данных до второго знака после запятой.

Современные короткофокусные объективы позволяют достигать угла обзора свыше 180 градусов (дверные глазки), но здесь возникает другая проблема. Линейные очертания объектов сильно искажаются сферической аберрацией – изображение принимает изогнутую форму. Отсюда следует вывод: чем больше фокусное расстояние, тем чётче виден объект, но под меньшим углом наблюдения.

Характеристики камер ночного видеонаблюдения

Хорошая камера для ночного видеонаблюдения должна обладать рядом соответствующих характеристик:

• Наличие мощной ИК подсветки, желательно адаптивной;
• Возможность перехода из цветного режима в черно-белый;
• Высокая светочувствительность сенсора;
• Наличие ICR фильтра;
• Всепогодный корпус.

Подсветка. Первый пункт является обязательным при необходимости ночной съемки

Следует обращать внимание на заявленные производителем параметры подсветки:

• Угол подсветки;
• Дальность действия;
• Исполнение.

Угол подсветки в идеале должен совпадать с углом обзора объектива камеры, в противном случае на изображении можно получить яркое пятно засветки посередине кадра и темные участки по краям.

Действие ИК подсветки: вверху стоп кадры с выключенной ИК подсветкой, внизу — ИК подсветка включена

Дальность ИК подсветки определяется ее мощностью, и чем больше данный параметр, тем больше мощности потребуется для ее питания. К примеру, для того, чтобы обеспечить расстояние, превышающее 10 метров, диоды подсветки должны иметь суммарную мощность 5-10 Вт, при этом токопотребление может возрасти до 1 ампера и более. Из-за повышенного потребления энергии диоды ИК подсветки «нехило» нагреваются при работе, поэтому при их расположении в корпусе камеры потребуется применение радиаторов охлаждения, так что рациональность применения мощной внутрикорпусной подсветки можно поставить под сомнение.

Также стоит заметить, что расположение ИК подсветки внутри корпуса при наличии в камере защитного стекла приводит к частичному отражению от него ИК лучей, что приводит к фоновой засветке объектива.

Разумным выходом из вышеописанных ситуаций будет использование независимых ИК прожекторов, или камер, имеющих подобные прожекторы снаружи корпуса.

День/ночь. Возможность автоматического перехода из цветного режима в черно-белый и обратно также является обязательным пунктом при выборе камеры ночного видеонаблюдения, т. к. в условиях темного времени суток камера лучше всего снимает именно в монохроме. Наличие цветного режима позволяет эффективно использовать ее для сбора максимального количества информации об объекте при нормальном дневном освещении. Сейчас большинство камер оснащаются данным режимом день/ночь, но если эта функция в камере отсутствует, то и приобретать ее не стоит – в темное время суток в цветном режиме качество изображения будет не удовлетворительным.

Чувствительность.

ICR фильтр. ICR фильтр представляет собой сдвигаемый механический ИК фильтр, расположенный перед матрицей камеры. Если человеческий глаз не в состоянии заметить свет ИК подсветки, то сенсор камеры отлично его видит, и если в ночное время в монохромном режиме качество картинки остается достаточно хорошим, то днем ИК излучение оказывает на него существенное влияние. Ухудшение качества проявляется в искажении цветопередачи, контраста, и размытии изображения. Обусловлено это тем, что днем помимо спектра ИК подсветки на матрицу камеры попадает и естественный свет,  которые воспринимаются объективом камеры не одинаково вследствие различия диапазонов длин волн этих двух типов освещения. Чтобы отсечь ИК лучи в дневное время суток в камеру устанавливают ИК фильтр, который закрывает матрицу от инфракрасных лучей днем, и сдвигается в сторону при помощи механического привода с наступлением темноты.

Корпус. Если камеру видеонаблюдения планируется установить снаружи, то стоит приобретать устройства со специальным защитным корпусом, способным выдерживать высокие и низкие температуры, а также противостоять неблагоприятным факторам окружающей среды – пыли и влаге. Обычно уличные камеры оснащаются антивандальным герметичным термокожухом, способным обеспечивать работу устройства в диапазоне температур от -40 до +50 °C, с классом защиты IP66 – пыле-, влагоустойчивый. В некоторых случаях корпус может быть оснащен системой подогрева.

Подробнее о критериях выбора камеры видеонаблюдения вы можете почитать в этой статье, где мы разобрали основные моменты, которые необходимо знать, прежде чем купить любую камеру для видеонаблюдения.

Экскурс в историю

Откуда вообще взялись эти пресловутые «100 метров»? Дело в том, что все существующие на сегодняшний день IP-камеры могут работать только в сетях стандарта Ethernet. В частности, порты подключения IP-камер поддерживают на канальном уровне модели OSI стандарты IEEE 802.3i (10Base-Т) и IEEE 802.3u (100Base-Т/100Base-ТХ). И, согласно спецификациям этих стандартов, максимальная длина одной линии — кабеля между двумя активными устройствами — не должна превышать 100 метров (включая патч-корды). Это объясняется прежде всего разного рода неизбежными ухудшениями сигнала, возрастающими по мере увеличения длины кабеля: затухание сигнала в кабеле, перекрестные наводки, внешние наводки, фазовые дрожания т.д. Ну а теперь давайте представим себя на месте проектировщика, вычерчивающего очередную линию от коммутатора до IP-камеры и обнаружившего, что расстояние по старому доброму «медному» Ethernet-кабелю превышает 100 метров. И что теперь с этим делать?

Угол обзора в фотографии

Угол обзора камеры можно измерять по горизонтали, вертикали или диагонали.

В фотографии , угол обзора ( AOV ) описывает угловую протяженность данной сцены , что изображено на камеру . Он используется взаимозаменяемо с более общим термином « поле зрения» .

Важно отличать угол обзора от угла обзора , который описывает диапазон углов, который может отображать объектив. Обычно круг изображения, создаваемый линзой, достаточно велик, чтобы полностью покрыть пленку или датчик, возможно, с некоторым виньетированием по направлению к краю

Если угол обзора объектива не заполняет датчик, круг изображения будет виден, обычно с сильным виньетированием по направлению к краю, а эффективный угол обзора будет ограничен углом обзора.

В 1916 году Норти показал, как рассчитать угол обзора с помощью обычных столярных инструментов. Угол, который он называет углом зрения, – это половинный угол или «угол, который прямая линия принимает от крайнего края поля зрения к центру линзы»; он отмечает, что производители линз используют вдвое больший угол.

В этом моделировании регулировка угла обзора и расстояния до камеры при сохранении объекта в кадре приводит к сильно различающимся изображениям. На расстояниях, приближающихся к бесконечности, лучи света почти параллельны друг другу, что приводит к «сплющенному» изображению. На малых расстояниях и больших углах обзора объекты кажутся «укороченными».

Угол обзора камеры зависит не только от объектива, но и от сенсора. Цифровые датчики обычно меньше 35-мм пленки , и это приводит к тому, что объектив имеет более узкий угол обзора, чем 35-мм пленка, с постоянным коэффициентом для каждого датчика (так называемым кроп-фактором ). В обычных цифровых камерах кроп-фактор может варьироваться от 1 (профессиональные цифровые SLR ) до 1,6 (потребительские SLR), от 2 ( Micro Four Thirds ILC) до 6 (самые компактные камеры ). Таким образом, стандартный 50-миллиметровый объектив для 35-миллиметровой фотографии действует как стандартный 50-миллиметровый «пленочный» объектив на профессиональных цифровых SLR, но будет действовать ближе к 80-миллиметровому объективу (1,6 x 50 мм) на многих цифровых зеркальных фотокамерах среднего размера, а 40 градусный угол зрения стандартного объектива 50 мм на пленочной камере эквивалентен объективу 80 мм на многих цифровых SLR.

Настройка и измерение WDR

Камеры, обладающие поддержкой функции WDR, позволяют выполнять настройку её действия в зависимости от степени светового контраста изображения. Некоторые модели камер включают несколько уже предустановленных уровней WDR – высокий, средний и низкий.

Замер уровня WDR производится в децибелах, выражаясь в виде соотношения светимостей между самым засвеченным и самым тусклым объектами съёмки. Производители видеокамер часто завышают реальные показатели уровня WDR в своих устройствах, что продемонстрировано результатами многочисленных тестов. Например, в технических характеристиках может быть заявлен такой показатель WDR, как 100 дБ, тогда как результаты проведённых измерений дают максимальную величину в 76 дБ. Следовательно, при выборе конкретного устройства для видеонаблюдения следует ориентироваться на те модели, которые обещают наибольшие показатели для данного параметра.
