Классификация типов разводки коммуникаций
Перед тем, как приступить к разводке труб в ванной комнате своими руками, надо ознакомиться с типами конструкций.
Последовательный
Так вода поступает к жильцам домов и квартир. На каждом водоразборе используются специальные тройники, а подключение конечного потребителя происходит на одном из отводов. Данный вид актуален, если эксплуатация осуществляется небольшим количеством людей.

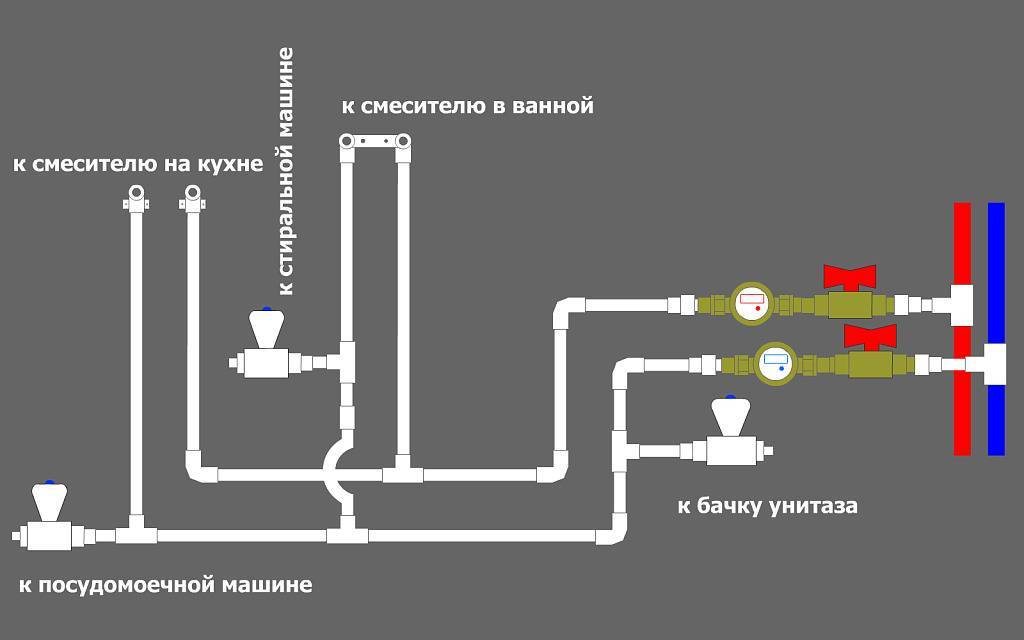

Рис 2. Последовательная
Однако для квартирного помещения, данный вид может стать хорошим вариантом. Но существует один серьезный нюанс: невозможность отключения одного прибора для последующей замены или проведения ремонтных работ.
Что касается достоинств, отметим простоту монтажа. Конструкция не предполагает сложных и затейливых схем. Также разводка не предполагает больших материальных затрат. Потребуется минимальное количество материалов: труб, соединительных элементов.
Коллекторный
Потребитель отдельно подключается к основной магистрали. Для реализации поставленной задачи используется специальный инструмент под названием коллектор. Основной целью является распределение потока воды.
При создании более сложной системы, каждый коллектор имеет дополнительное оснащение в виде запорного крана. Разводка коллекторного вида считается оптимальным решением. В первую очередь исключаются постоянные перепады давления, что позволяет доставлять воду без перебоев ко всем потребителям. Кроме того, при минимальном напоре воды, можно отключить подачу на один из санузлов, чтобы увеличить поток. Кроме того, система позволяет производить отключение сантехнических приборов при надобности проведения ремонтных работ или полной замены устройств.

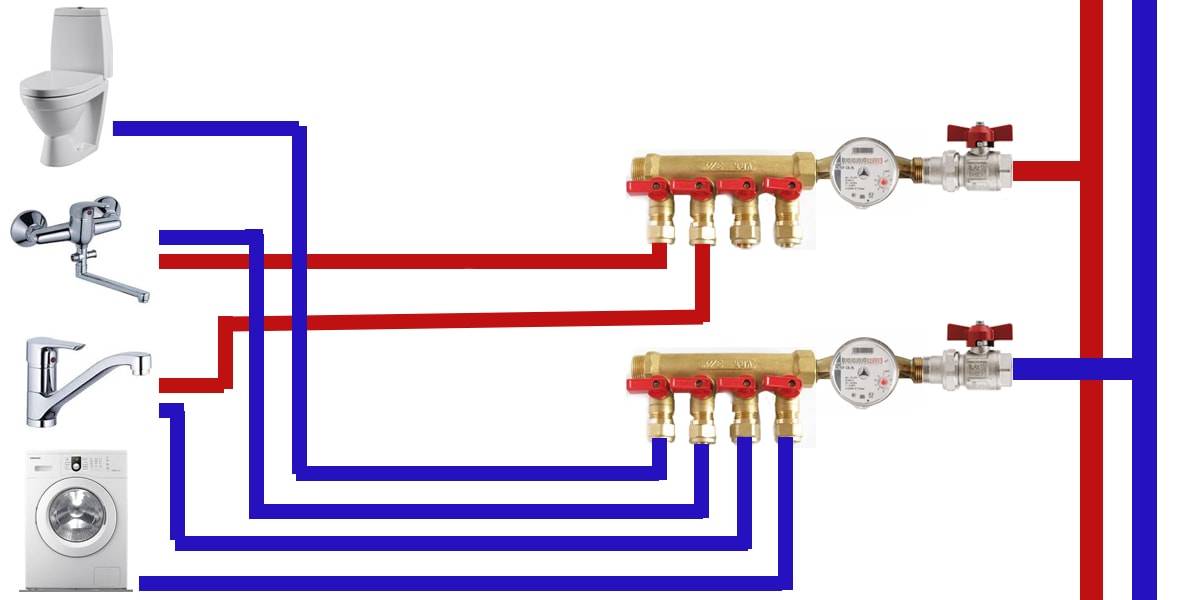

Рис 3. Коллекторная
Протечка может образоваться не только в системе, но и около нее. Для решения проблемы, достаточно перекрыть подачу воды и вызвать профессионалов.
Прячем красиво
Не всегда удобно закрывать трубы вспомогательными материалами. В некоторых случаях недостаточно места для сложных конструкций, или время на ремонт в туалете может быть ограничено. Иногда трубы достаточно просто задекорировать, когда мы закрываем коммуникации перегородкой, доступ к ним затруднен, и это может доставлять неудобства.
Наружное размещение коммуникаций
Трубы можно оставить на виду и не декорировать, в случае, если они красиво выглядят сами по себе. Например, металлические коммуникации в сочетании с сантехникой из такого же материала превосходно сочетаются и впишутся в интерьер уборной в стиле лофт, техно или хай-тек. В туалете с такой обстановкой они станут предметом гордости. Но такие трубы дорого стоят, кроме того, есть вероятность получить ожог.
Поэтому можно красиво обыграть обычные коммуникации:
- покрыть краской, подходящей к общей цветовой гамме туалета;
- украсить необычными узорами, при этом можно воспользоваться специальными трафаретами;
- обшить красивыми камушками, тесьмой, стеклом;
- замаскировать искусственными растениями или сами трубы сделать в виде деревьев: туалет будет напоминать непроходимые джунгли или густой лес;
- обклеить трубы различными наклейками или стикерами;
- если проявить фантазию, то можно использовать материал, который обычно утилизируется, например, металлические крышки от газированных напитков, а в дополнение к необычному дизайну труб будет уместно сделать небольшое панно из такого же материала.
Жалюзи
Маскировка таким образом напоминает фальшстену. Но создается не стена, а штора. При необходимости ее можно свернуть.
Преимущества жалюзи:
- закрывая трубы таким образом, экономится много времени;
- при монтаже не создается много мусора;
- срок службы жалюзи большой;
- цена небольшая;
- нишу, образующуюся за жалюзи, удобно использовать для хранения;
- конструкция компактна как в открытом, так и в закрытом виде, она не будут мешать, вместе с тем открытые жалюзи предоставляют полный доступ к счетчикам и кранам;
- выбор материала очень большой: от недорогого и универсального пластика до недешевых и специфических дерева и металла, но из-за повышенной влажности для использования в туалете не рекомендуются тканевые варианты;
- ассортимент пестрит разнообразием цветов и рисунков, подобрать подходящие будет несложно;
- при повреждении или потере внешнего вида нет необходимости заменять всю конструкцию, достаточно будет заменить испорченные ламели;
- они могут заменить экран под ванной или стать перегородкой, закрывающей стиральную машинку, если она расположена в нише.
Рольставни
Более надежный и основательный способ скрыть трубы в сравнении с жалюзи. Обладают похожим механизмом: когда конструкция открывается, планки собираются в рулон или стопку внутри короба. Занимают больше места, но если пространства достаточно, лучше отдать предпочтение такому способу маскировки. Особенно интересны автоматические модели, управляемые пультом.
Системы прокладки труб
Существует несколько способов организации трубопровода:
- Централизованная система. Подключение осуществляется непосредственно к магистрали. Врезка требует подачи заявления в местные органы управления водоснабжением и получения разрешения на работы.
- Децентрализованная система. Врезка осуществляется в автономный источник водных ресурсов. Им может выступать скважина, колодец, водоем, емкость с привозной жидкостью.
Для организации трубопровода используется централизованная система водоснабжения.
Внутренняя система водоснабжения делится на 2 типа:
- Самотечную. Вода подается в бак, установленный на верхней части здания. Далее по законам физики жидкость стекает в систему водоснабжения.
- Водонапорную. Внутренняя сеть заполняется посредством насоса.
Схемы разводки водопровода в помещении:
- Последовательная. От стояка идет труба, далее отделяются ветки на разные помещения и устройства. Преимущества — низкая стоимость из-за малого количества расходуемого материала.
- Параллельная. Предусматривает отдельные ветки для каждого устройства — унитаза, раковины, стиральной машины, мойки и т. д. Каждая снабжается перекрывающим вентилем. Преимущество в том, что можно перекрыть 1 ветку при ремонте, а остальные будут функционировать. Недостаток — высокая стоимость по причине большого количества используемого материала.
По способам прокладки бывает:
- Открытая прокладка. Происходит монтаж труб вне стены. Способ позволяет легко обслуживать систему. Однако элегантность ванной комнаты теряется.
- Закрытая прокладка. Предполагается монтаж внутри стены, а рукоятки кранов, вентилей выведены наружу. Преимущество — размещение всех труб в стене, что делает ванную комнату красивее. Недостаток — сложность в обслуживании из-за плохого доступа к трубопроводу.
Демонтаж и замена труб канализации
Рассмотрим на практике, как поменять трубы в ванной комнате, туалете или санузле.
Шаг 1. Первым делом нужно предупредить соседей о том, что потребуется выключение водоснабжения, также они должны быть готовы к тому, что не смогут воспользоваться туалетом или ванной. В противном случае во время работ мастера может ожидать хлынувший неожиданно поток грязной воды. Также требуется спуститься в подвал и выключить воду – и горячую, и холодную.
Соседей нужно предупредить заранее
Шаг 2. Далее производится отключение всех сантехнических приборов – унитаза, стиральной машины – от канализационного стока. Для этого требуется разобрать все соединения между ними и канализацией. Все, что можно, должно быть удалено из помещения, где ведутся работы.
Все сантехнические приборы нужно отключить
Шаг 3. После этого требуется открутить фиксирующие болты и снять сам унитаз, удалить его из помещения. Также демонтируются старые и ненужные трубы.
Демонтаж унитаза и труб
Шаг 4. Один из важных моментов этого ряда сантехнических работ – замена канализационного стояка. Его нужно срезать, так как он идет сразу через все этажи, а замена производится только в конкретной квартире. Первоначальный этап – нагрев нижней части трубы в месте соединения ее с переходником, уходящим в перекрытие. Нагревать следует газовой горелкой – процедура позволит разрушить старый герметизирующий материал. Для того чтобы старый герметизирующий материал разрушился быстрее, зазор между трубой и переходником обрабатывается отверткой. Кстати, этот же метод позволит отсоединить от стояка и другие трубы, чтобы они не мешали.
Нагрев нижней части трубы
Процесс нагрева
Шаг 5. Труба остужается после нагрева холодной водой.
Охлаждение трубы
Шаг 6. Болгаркой с двух сторон разрезается соединительная муфта. Далее она отстукивается от трубы молотком и полностью удаляется.
Разрезается соединительная муфта
Резка муфты с другой стороны
В конце муфту нужно удалить
Шаг 7. Благодаря ранее проведенным действиям нижняя часть трубы поддастся удалению. Ее достаточно немного пошатать из стороны в сторону, и она легко выйдет. Верхнюю часть стояка держит помощник, иначе она может упасть и нанести серьезную травму.
Удаление нижней части трубы
Шаг 8. В нижнюю часть соединителя, находящегося между перекрытиями, устанавливается резиновая муфта-соединитель. Предварительно ее край промазывается силиконовым герметиком.
Края резиновой муфты промазываются герметиком
Шаг 9. В оформленное отверстие устанавливается часть новой пластиковой трубы.
Установка пластиковой трубы
Шаг 10. Труба стояка полностью собирается (вместе с крестовиной и другими элементами) – это поможет определить необходимость ее подрезки.
Сборка трубы стояка
Шаг 11. Далее оставшийся сверху остаток старой трубы отпиливается на расстоянии 25-30 см от потолка болгаркой.
Остаток старой трубы нужно отрезать
Отрезание остатка трубы болгаркой
Шаг 12. Остаток трубы удаляется, а сверху, так же, как и снизу, устанавливается резиновая прокладка, смазанная герметиком. В нее вставляется верхняя часть собранной новой трубы.
Удаление остатка старой трубы
Процесс замены
Весь процесс работы по замене конструкции подразделяется на несколько основных этапов:
Демонтаж
Выполняется при помощи болгарки. С ее помощью вскрываются все закрытые элементы канализации. В некоторых случаях вам понадобится перфоратор, а также подручные инструменты: молоток и зубило. Начинается работа с вводов. Предварительно следует перекрыть подачу воды. Посредством болгарки отрезается старый трубопровод и выполняется новая резьба. Со старых труб сливается вода. Система канализации отсоединяется от сантехнических приборов;
Вывод труб к смесителю
Монтаж
Для начала следует монтировать фильтр после счетного оборудования и запорных кранов. Затем, при помощи паяльников, производится сборка труб. При этом также применяются фитинги (муфты, колена и так далее). Маркером наносятся метки, затем все элементы конструкции состыковываются. Помните, что крепление труб к стене должно быть скользящим. Для этого применяются специальные клипсы
При монтаже не забывайте про важность правильного и естественного уклона. Области сборки слива (ванные, раковины) требуется хорошо промазать герметиком;
Установка вентиля
Проверка работы
Из каждого сантехнического оборудования проливается по 2 ведра жидкости. Конструкция проверяется на предмет течи. Все неисправности устраняются, затем проводится повторная проверка.
Обычно замена труб выполняется не только в одном туалете, но по всей квартире. Работа, проведенная своими руками, позволит вам наслаждаться комфортом в доме. Но все это при условии, что все манипуляции по замене были выполнены правильно. Что делать, если умений и знаний у вас мало, но работу, по каким-либо причинам, требуется выполнить самостоятельно?
В этом случае вы всегда можете посмотреть специальное видео, где показаны все нюансы работы с трубопроводными конструкциями. Из видео вы узнаете много нового, ознакомитесь с ценными рекомендациями, увидите, как работают настоящие профессионалы своего дела.
Зачем менять трубопровод?
Многие домовладельцы задаются вопросом, нужна ли замена старых труб в ванной комнате, если система водоснабжения и канализации работают исправно. С одной стороны, кажется, что не стоит лезть туда, где все работает, а с другой, чаще всего коммуникации в многоквартирных домах возрастом более 50 лет сильно изношены.
Гудение или дребезг в трубах, вода с ржавчиной, небольшие протечки, к которым мы привыкли, не замечаем, однажды могут вылиться в одну большую коммунальную трагедию. Опытные сантехники советуют заменять водопровод и канализацию в санузле при следующих случаях:
- При сильном износе коммуникаций. Если возраст дома превышает оговоренные 50 лет, в нем необходимо проводить капитальный ремонт водопровода и канализации с заменой стояков. Трубы за годы эксплуатации внутри зарастают слоем ржавчины, грязи, из-за чего их диаметр уменьшается, а давление в системе увеличивается, это часто становится причиной аварий.
- При переходе на новые материалы. Прогресс, как говорится, идет семимильными шагами, в арсенале мастеров появляются все более совершенные, долговечные, безопасные для здоровья человека материалы. Современные изделия изготавливают из металлопластика или пластика, тогда как основная масса старых домов оснащены чугунными.
- При перепланировке санузла. Наличие более современных материалов дает новые возможности: в квартирах часто делают перепланировку, переносят раковины, унитазы или даже ванны, подключают новое оборудование. Чтобы вся эта система работала, вода поступала в краны, а канализация уходила, куда ей следует, требуется замена труб в туалете и ванной.
Как не ошибиться при демонтаже/монтаже труб
Планируя замену труб в туалете, следует помнить, что одним помещением с унитазом дело не ограничится. Канализационный трубопровод придется точно менять полностью. Отдельно менять водопроводы только в туалете, не затрагивая участки в ванной и кухне, тоже вряд ли разумная затея. Если и обновлять трубы, то сразу полностью от стояка до всех без исключения сантехнических устройств.
В большинстве случаев канализационная труба в туалете – это лишь небольшой отрезок всей внутриквартирной системы отвода стоков
Разъединять чугунные тройники и вставлять в них новые пластиковые отводы следует исключительно вращательными движениями. Чугун слишком хрупок, чтобы на него сильно давить и тем более бить по нему тяжелым инструментом. Зато если такой стояк в планах полностью убрать, то разбить его на отдельные куски будет несложно.
Все существующие гибкие подводки в оплетке, идущие к унитазу или раковине, следует сразу при демонтаже выкинуть. У них срок службы обычно не превышает пяти лет. Лучше их не задумываясь поменять на новые. Аналогичная ситуация со всей старой запорной арматурой. Если она прослужила больше 3–4 лет, то замена обязательна. Рисковать не стоит.
Стыки отводов и труб канализации, а также точки подсоединения к ней сантехники должны быть загерметизированы манжетами либо силиконом, иначе канализационные амбре наполнят и сам туалет, и смежные помещения
Фасонные детали нельзя подрезать или как-либо изменять. Раструб их должен смотреть навстречу движению сточных вод.
Все без исключения трубы водопровода должны заканчиваться запорными кранами. В идеале перед каждым устройством сантехники необходима своя арматура с шаровым запором. Это в будущем сильно упростит жизнь с подключением и заменой техники в ванной комнате и кухне.
Прежде чем закрывать трубы декором, следует провести опрессовку системы. Необходимо подать воду по всем трубопроводам и включить все сантехнические приборы. А дальше надо проверить стыки на потеки и течи. Только в случае их полного отсутствия можно приступать к отделке туалета.
Как правильно скрыть коммуникации?
Кроме того, что водоснабжение должно быть удобным, функциональным, важно сделать эту работу как можно менее заметной. Скрытая разводка труб — лучший вариант все спрятать
Такой вариант отлично подходит для маленькой ванны, когда каждый сантиметр свободного места важен. Коммуникации прячут как в полу, так и под кафелем, на стене. Можно скрыть магистраль под подвесным потолком.
https://youtube.com/watch?v=J9ur_lGKTHI
Сантехнические работы состоят из нескольких этапов.
Сначала следует демонтировать все старые коммуникации, подготовить поверхности для монтажа. Для разводки водопровода часто используются полипропиленовые трубы.
Качественное соединение деталей достигается с помощью пайки высокой температуры
При этом металлопластик (альтернатива полипропилену) не рекомендуют использовать для скрытой разводки, так как они часто протекают и становятся причиной аварийных ситуаций.
При штробовке стен важно учитывать диаметр труб, они должны легко помещаться в сделанном отверстии, но не болтаться в нём.
После отделочных работ важно нанести на стену или пол слой гидроизоляции. Сверху стены ванной комнаты покрывают керамической плиткой или другим отделочным материалом.
Заготовка строительных материалов
Идеального стройматериала не существует. В каждом случае подбирается свой вариант, наиболее подходящий под конкретные условия.
При замене в туалете трубопроводов необходимо заранее приобрести сами трубы, фитинги и краны к ним. Не помешает и заблаговременно спроектировать маскировочный короб и приобрести для него отделочные материалы. Тогда на все работы уйдет максимум один день.
Подбор трубы для канализации
С канализационными трубами проще всего. Если существующий чугунный стояк не имеет трещин и пробоин, то менять его не стоит. В противном случае стоит выбрать пластиковые тройники и отводы.
Эти трубные изделия легки по весу и просты в монтаже. Соединение их между собой производится в раструб, имеющий резиновую манжету. Самое сложное – это распилить такие трубы ножовкой на отрезку нужной длины, не забыв обработать торец от заусенцев.
Разъединять чугунные детали канализации следует осторожно, металл этот очень хрупок – бить по нему молотком или давить на излом большим рычагом запрещено
Для монтажа в туалете продаются полимерные канализационные трубы из:
- ПВХ.
- Полипропилена.
- Полиэтилена.
Самый дешевый вариант – поливинилхлорид. Но полиэтилен и полипропилен более устойчивы к бытовой химии и перепадам температуры, возникающим при сливе в канализацию горячей воды. Однако в целом для туалета в квартире и частном доме подойдет любой из этих материалов.
Раньше чугунные трубы соединялись цементом либо серой. В первом случае стык придется потихоньку расколупывать отверткой, а во втором – разогревать горелкой.
Вынимать один элемент из другого следует осторожно расшатыванием туда-сюда, иначе раструб треснет и придется менять труб гораздо больше. Для соединения пластика и чугуна достаточно будет соответствующего размера манжеты из резины
Виды труб для систем ГВС и ХВС
Водопроводные трубы для замены в туалете можно взять:
- стальные из нержавейки;
- медные;
- полипропиленовые;
- полиэтиленовые;
- поливинилхлоридные;
- металлопластиковые.
Стальные и медные трубы соединять придется сваркой (пайкой), поэтому для самостоятельного монтажа их берут редко. Нержавейка часто используется слесарями для замены старых железных стояков водопровода.
Этот вариант самый надежный. Стыки новых и старых участков такой трубы при качественной сварке практически никогда не протекают.
При самостоятельной замене туалетных трубопроводов ХВС и ГВС рекомендуется выбирать пластиковые трубы, они дешевы и легко соединяются различными способами
Для холодного водопровода в квартире пластиковые трубы следует приобретать с маркировкой PN10. Данный тонкостенный вариант рассчитан на рабочее давление в 1 МПа и температуру воды до +20С. Для ХВС этого вполне хватит. Для ГВС потребуется аналог с PN20 и выше. У него толще стенки и выше рабочие параметры по температуре и давлению.
Трубы ПП (PP) соединяются диффузионной сваркой с помощью фитингов и встык. Соединение получается неразъемным. Для монтажа металлопластика применяются компрессионные либо пресс-фитинги. Это самый простой материал для самостоятельного сборки трубопровода. Плюс при необходимости водовод легко можно разобрать для замены либо врезки новой сантехники.
ПВХ монтируются на клей стыковым либо фитинговым соединением. ПЭ (ПНД) в домашних условиях соединяются электромуфтовой сваркой или компрессионными муфтами.
Металлопластиковые трубы хороши возможностью сгиба в углах помещения, они самые пластичные из всех аналогов из пластика. Однако фитинги для них обойдутся дорого. Полипропиленовые водопроводы соединять дешевле, но из-за большого теплового расширения они на ГВС нередко провисают. ПВХ дешев, но для подачи горячей воды придется подбирать иной вариант.
Как правильно сделать канализационную разводку
Этап 4. Основные элементы внутренней сети
Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:
Схема, показывающая основные элементы внутренней канализационной сети
- Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
- Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.
Вывод фановой трубы
- Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
- Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.
Узел подключения к унитазу с отводами и ревизией
- Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.
Этап 5. Соединение труб
Схема соединения труб
Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.
Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками
| Иллюстрация | Монтажная операция |
| Обрезка трубы. Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера. | |
| Снятие фаски. Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора. | |
| Подготовка раструба. В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов. | |
| Соединение труб. Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении. |
После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.
Скрытая прокладка канализации в штробах
Фото открытой установки стояка с использованием хомута
Этап 6. Подключение к сантехническим приборам
На последнем этапе выполняется подключение сантехнического оборудования:
Подключение унитаза с помощью гофры
- Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.
Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.
- Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.
Подключение раковины с сифоном и гофрой
- Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
- Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.
Узел подключения стиральной машины
Примеры схем
Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.
Пример разводки труб по коллекторной схеме
Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.
Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасностиПри подводе к месту установки смесителя надо точно выдерживать расстоянияПри скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…Трубы укладывают параллельноНа каждый отвод ставится вентильСпособ спрятать трубы в ванной, проложенные вдоль стены
Замена водопроводных труб
Наряду с заменой канализации нередко приходится выполнять и работы по замене других труб – водопроводных. В этом случае также потребуются болгарка, перфоратор, молоток, зубило, специальный паяльник для новых труб, монтажная смазка, уплотнительная лента (фум-лента). Кроме этого приобретаются сами трубы, фитинги, переходники и т. д.
Шаг 1. Первым делом перекрывается подача воды на всех трубах
Если планируется замена стояков, то важно уведомить соседей о временном отключении воды и перекрыть подачу прямо в подвале
Перекрывается подача воды
Шаг 2. В ванной и кухне снимаются смесители. Для этого используется газовый ключ, которым откручиваются гайки на трубах. После этого смеситель снимается довольно легко.
Далее нужно снять смесители
Смеситель демонтирован
Шаг 3. Если унитаз еще не был демонтирован, то его бачок отключается от подачи воды, а само сантехническое изделие снимается и убирается из помещения.
Унитаз отключается и снимается
Унитаз демонтирован
Шаг 4. Старые трубы в местах соединения со стояком раскручиваются при помощи гаечного ключа.
Старая труба откручивается
Шаг 5. Снимаются также и счетчики воды, если таковые установлены. Их можно использовать снова, но если они уже устарели, то лучше заменить их на новые при дальнейших работах.
Снимается счетчик воды
Шаг 6. Старые трубы полностью демонтируются. Если удалить их просто так не получается, то они могут быть обрезаны на расстоянии примерно 30-50 см от стояков болгаркой. Это упростит работы по их удалению.
Демонтаж старых труб
Шаг 7. Для монтажа новых труб выполняются работы по изготовлению штроб в стенах. Именно в них будут укладываться новые водопроводные трубы. После монтажа труб штробы будут заделаны.
Штробирование стен
Шаг 8. Выполняется монтаж системы подачи воды – трубы соединяются с помощью фитингов. Устанавливаются смесители, а унитаз подключается к системе подачи холодной воды.
Монтаж узлов учета и труб
Как происходит соединение труб?
Шаг 1. Для спайки труб понадобится специальный прибор. Спаиваемые трубы обязательно обезжириваются в местах спайки, на них ставится метка, обозначающая глубину спайки.
Метка, обозначающая глубину спайки
Шаг 2. Далее труба и фитинг надеваются на специальный прибор. Как только труба сплавится до нужной отметки, она и фитинг снимаются, далее – стыкуются. В нужном положении они выдерживаются примерно 6 секунд. Это позволит получить надежное и прочное соединение двух элементов.
Нагрев трубы и фитинга
Соединение
