Виды смесителей
Вода в квартиру поступает практически везде холодная и горячая, даже если при этом задействован домашний подогреватель. Но вот для пользования ее смешивают в разных пропорциях и на выходе смесителя на кухне или в ванной мы пользуемся теплой по своему желанию водой. Сантехнические комплекты, в которые входят все эти краники-носики-регуляторы-прокладки и крутки-винтки, имеют всего лишь чуть более чем полувековую историю и называют их очень точно — смесители. Но самым главным узлом смесителя является механизм регулируемой подачи потоков воды для смешивания. Известны три конструкции смесителей:
однорычажный, в котором единственная ручка управления позволяет управлять и напором воды и ее температурой путем подъема/опускания и поворота ручки. Узел, который управляет потоками воды в зависимости от положения ручки, называется картридж.
- двухвентильный, в котором две ручки перекрывают каждая свой поток воды при помощи резиновой или керамической кран-буксы. Поворачивая рукоятку управления мы увеличиваем или уменьшаем соответствующий поток, которые смешиваются и попадают на выход. Эти смесители хороши тем, что нечувствительны к хлорированной воде и достаточно просты в ремонте.
- смесители термостаты— последний писк, точнее, крик моды — по заранее выставленному значению требуемой температуры поддерживают ее невзирая ни на что.
Наибольшее распространение получили однорычажные смесители с картриджем— внешне очень простые, привлекательные дизайном и удобные в использовании. Они имеются в ассортименте всех производителей — и брендовых и не очень.
Признаки и причины поломки картриджа
В процессе эксплуатации смесителя часто возникают непредвиденные проблемы и поломки конструкции и это не удивительно, поскольку данный прибор человек использует в течении дня не один десяток раз.
Основные признаки неисправного состояния картриджа.
- Протекание конструкции со стороны рычага.Проблема возникает в процессе включения устройства и сопровождается возникновением капель воды на его поверхности.
Если не предпринять своевременно меры по устранению причины аварии, в процессе последующего открытия крана интенсивность протечки будет возрастать.
- Нарушение режимов работы. Например, вместо подачи горячей воды течет холодная, или в результате смешивания двух потоков воды, ее температура не отвечает положению рычага.
- Невозможность открытия или закрытия смесителя вне зависимости от положения управляющего крана.
Вышеперечисленные признаки свидетельствуют о вероятной поломке картриджа. Однако мало заменить или произвести ремонт установки, необходимо обязательно выяснить причину поломки конструкции, чтобы исключить вероятность быстрого выхода из строя нового изделия.
Рассмотрим причины быстрого износа картриджа.
- Низкое качество приобретенного изделия. Наиболее уязвимым местом в конструкции выступает головка рычага, которая подвержена постоянному воздействию механической нагрузки. Если в процессе ее изготовления недобросовестный производитель изначально использовал не качественный материал, к сожалению, быстрого износа и поломки картриджане избежать.
- Плохое качество проточной воды. В результате попадания твердых частиц в установку возникают механические повреждения конструкции. Данная проблема приводит в негодность только те смесители, в которых отсутствует фильтр водопроводной воды.
Для того, чтобы свести к минимуму проведение ремонтных работ установки, необходимо установить фильтр, который будет регулярно очищать воду от примесей грязи, солей, крупных частиц, которые способны нанести непоправимый вред изделию.
- Чрезмерно приложенная сила, которая также способна привести в негодность смеситель.
При использовании конструкции необходимо процессы открытия, закрытия крана, а также регулировку потока воды производить плавными движениями, которые не требуют значительных усилий.
Замена картриджа для смесителя
Таким образом, вышеперечисленные меры помогут увеличить срок эксплуатации прибора, однако если поломка уже возникла, не торопитесь звать специалиста, поскольку осуществить замену картриджа можно самостоятельно.
Как заменить кран-буксу?
Менять деталь в смесителе необходимо на идентичную.
Для замены помимо отверток и ключей необходимо вооружиться пассатижами – многофункциональным инструментом, который может выступать как в роли кусачек, так и плоскогубцев и клещей.
Как снять и разобрать деталь?
- Перекройте кран при помощи вентиля. Трубопроводная арматура, относящаяся к запорно-регулирующим изделиям, находится перед смесителем.
- Поищите перекрывающий небольшого размера кран в случае отсутствия вентиля на подводящей трубе. Это шаровой кран большого диаметра в виде металлического шара с отверстием в верхней части.
- При отсутствии и такого элемента перекройте воду на стояке.
- Изымите декоративные колпачки. Примените отвертку.
- Открутите и снимите винт. Его легко «вычислить». Деталь фиксирует маховик.
- Удалите втулки. Они расположены вверху кран-буксы.
- Открутите буксу. Примените ключ.
Нюансы работы
При откручивание старой кран-буксы можно столкнуться с некоторыми проблемами. В случае, если она основательно прикипела к корпусу и отсоединить ее сподручными инструментами не получается, необходимо применить следующее:
Обхватите трубным ключом грани шлямбура. Попробуйте сорвать его, двигая из стороны в сторону, словно раскачивая
Здесь важно не переусердствовать, а именно не навредить резьбе и не сломать в итоге смеситель. Используйте средства химического содержания
Они помогут ослабить резьбовое соединение
Возьмите немного уксуса, моющего средства типа Cillit либо другие кислотосодержащие составы. Если они не помогли, тогда попробуйте вылепить небольшую емкость из пластилина вокруг шлямбура. После этого опять влейте жидкость. Сдвиньте резьбу путем термического метода. Примените строительный фен, чтобы прогреть резьбовую часть. Необходимо добиться полного ослабления шлямбура.
Если перепробованные способы не помогли, следует удалить кран-буксу методом высверливания. Для этого срежьте выступающую часть шлямбура, а оставшиеся элементы высверлите. Сверло можно заменить фрезой.
Установка новой
Монтаж только что купленной либо отремонтированной детали не требует ничего сложного. Выполняются те же действия, что и при откручивании, только в обратной последовательности:
- Проверьте, перекрыта ли вода.
- Вкрутите кран-буксу руками и только после примените гаечный ключ или плоскогубцы для пущей уверенности, что она плотно прилегла к остальной конструкции. Не следует сильно «давить» на изделие, так как прокладка может деформироваться. Нарушение целостности элемента приводит к перекрытию канала поступления воды.
- Старайтесь не повредить инструментом уплотнительную прокладку на седле крана.
- Закрутите контргайку и зафиксируйте весь корпус детали от проворачивания.
- Откройте воду. Отсутствие подтеков указывает на то, что все сделано правильно.
Критерии выбора
Лучшим решением станет приобретение картриджа, аналогичного тому, что был изначально установлен в смесителе душа, но такая возможность есть не всегда. Если в продаже нет такой же модели, следует ознакомиться с советами по выбору,
Статья по теме: Термостат для душа что это такое
На что обращать внимание?
Чтобы провести качественную замену и не столкнуться со скорым выходом детали из строя, совершая покупку, руководствуются следующими критериями: Материал. Оптимальным вариантом считаются картриджи из керамики и пластика. Они отличаются хорошей износостойкостью. Оптимальным выбором станет изделие, выполненное из нержавеющих сплавов, наихудшем — из полимеров. Последние не отличаются надежностью и быстро изнашиваются. Стоимость и бренд. Дешевые модели позволяют сэкономить на покупке, но уже через год и даже раньше требуют замены. Недобросовестные производители используют не только низкокачественное сырье, но и пресс-формы. Ход маховика. Если он заедает или подклинивает, значит, деталь бракована. Герметичность после установки такого картриджа быстро нарушится, что приведет к течи. Входные штуцеры. О качестве этого элемента свидетельствует литая конструкция, толстая перегородка обоймы. Штуцеры обязаны быть идеально гладкими и ровными. Кроме того, на упаковке обязательно должна быть вся информация о производителе и полные реквизиты. Если это дорогая модель, значит, на нее выдается гарантия.
Промывка
После того как тэны извлечены, сам бойлер необходимо промыть чистой водой от всей той ржавчины и грязи, которая скопилась внутри. Поэтому для качественной замены водяной нагреватель все же приходится снимать со стены.
Промываете нутро обыкновенным шлангом из под крана. Воды наливайте совсем немного, так как бойлер объемом 50-80 литров еще придется поднимать вручную для слива всех ошметков. Кто-то добавляет лимонную кислоту при промывке, кто-то нет.
Совет по промывке: лучше всего бак промывать в ванной, установив его вертикально на бельевую доску. Скручиваете лейку с душа смесителя и заводите шланг в отверстие, где был тэн.
Принцип работы однорычажного смесителя
В отличие от конструкций, снабженных двумя вентилями (для холодной и горячей воды) однорычажные смесители имеют одну-единственную ручку, с помощью которой плавно регулируется не только температура, но и мощность напора. Подобные приспособления часто называют шаровыми, шарнирными или джойстиками.
Смешивание воды в таких приборах производится с помощью картриджей или шаровых механизмов:
керамические дисковые картриджи. Состоят из нескольких идеально отшлифованных керамических дисков с тремя отверстиями; одно для холодной, второе для горячей воды, а третье для выхода итоговой струи; смешивание жидкости производится в верхнем отсеке; при повороте рычага крана диски смещаются, при этом отверстия могут частично или полностью совпадать; для регулировки величины напора используется специальная пластина;
шаровой смеситель: его внутренности имеют вид тщательно отполированного пустотелого шара с тремя отверстиями; с помощью рычага шар смещается, при этом происходит перекрытие отверстий, за счет чего производится регулировка поступления воды и ее мощность на выходе;
Внутреннее устройство шарового картриджа
При выходе из строя шаровых устройств ремонту они чаще всего не подлежат. Плюс из-за смешения внутри шара он быстро забивается накипью, что и является наиболее частой причиной поломки. В подобных устройствах быстро изнашиваются и резиновые прокладки-уплотнители. Заменить же дисковый картридж в кране на кухне или в ванной не составляет особых проблем.
Распространенные причины поломок
Проблемы, возникающие в процессе эксплуатации устройств обоих типов, как правило, связаны с износом подвижных элементов. Причинами этому могут служить некачественные материалы, используемые при изготовлении, механические повреждения оборудования и воздействие гидроударов, создающих чрезмерные нагрузки на элементы «сердцевины».
Ключевой причиной выхода из строя рабочей части как дискового, так и шарового механизма является низкое качество водопроводной воды, подаваемой центральной системой
В условиях износившихся и устаревших водопроводных систем среднестатистический картридж способен прослужить не более 4-6 лет.
О том, что его необходимо заменить, укажут такие признаки:
- ход рычага стал менее плавным (с заеданиями либо же рывками);
- затруднительно регулировать напор водного потока;
- потоки воды не перемешиваются, независимо от положения ручки крана;
- вода даже при закрытом положении крана продолжает сбегать струйкой.
О выходе из строя механизма может указывать и обратная ситуация, когда при статическом положении рычага потоки воды самопроизвольно меняют температуру.
Протечка оборудования, при которой прокладки остаются неповрежденными, скорее всего, свидетельствует о том, что лопнул пластиковый корпус механизма
Стоимость картриджа для смесителя является незначительной величиной в сравнении с ценой самого сантехнического оборудования. Периодическая замена этого элемента является экономически выгодным мероприятием, реализовать которое можно собственными силами, без привлечения сантехнических работников.
Особенности замены на разных смесителях
В разных моделях смесителей дисковые картриджи могут отличаться друг от друга диаметром, посадочной частью и длиной штока. Самый распространённый диаметр — 40 мм (маркируется как d40). Но часто встречаются и картриджи диаметром 35 мм. Внешне они ничем не отличаются, кроме размера.
Что касается посадочной части, то при покупке нового картриджа лучше иметь при себе старый для сравнения. Длина и толщина штока, как правило, стандартная, но бывают исключения.
Запасной картридж целесообразно приобрести одновременно с новым смесителем. Покупка обойдётся не намного дороже, но зато в будущем удастся избежать долгих поисков нужной детали.
В последнее время многие производители используют раздельные дисковые картриджи в двухвентильных смесительных кранах. В таком кране, в отличие от смесителя с одной рукояткой, картридж расположен непосредственно под вентилем и крепится к корпусу резьбовым соединением.
Смеситель с раздельными дисковыми картриджами
Откручивают картридж разводным ключом. В остальном порядок действий такой же, как и при ремонте однорычажного смесителя.
Кроме дисковых, иногда встречаются шаровые картриджи. Они представляют собой шар из нержавеющей стали с несколькими отверстиями. Когда рычаг смесителя поднимают и поворачивают, отверстия в шаре смещаются относительно дырочек в корпусе крана, через которые подаётся вода из трубопроводов. Таким образом регулируется сила потока и количество поступающей холодной и горячей воды, которая смешивается внутри.
Замена шарового картриджа
Теоретически конструкция достаточно надёжна, но на практике картридж постепенно выходит из строя из-за известковых отложений и твёрдых частичек песка, оседающих на деталях шара. По этой причине, а также из-за того, что для выпуска кранов с шаровым картриджем требуется специально разрешение, такие смесители сегодня почти не производятся. Порядок замены шарового картриджа не отличается от установки дискового.
Несмотря на кажущуюся простоту процесса, к замене картриджа нужно подойти ответственно. Главное в этом деле — последовательность и терпение, дабы из-за нечаянно раскрошенной детали или сорванной резьбы не пришлось покупать новый смеситель. Зато если сменный картридж правильно подобран и установлен, кран будет исправно служить ещё не один год.
Поиск статей осуществляется по заголовкам послогово, т.е. введя слог «диз», в результате вы получаете все статьи, в заголовке которых присутствует слог «диз».
Рекомендации мастеров. Типичные ошибки
В ремонте и замене картриджей для кранов есть некоторые тонкости, с которыми стоит ознакомиться:
- Перед установкой обязательно прочистите кран и освободите его от скопившегося мусора. Иначе солевые отложения и ржавчина не позволят герметично вставить новый картридж;
- Для очистки накипи некоторые специалисты советуют прогреть прибор на открытом огне. Делать это не стоит точно во избежание повреждения эксцентрика;
- Если кран все же подтекает даже при туго закрученном барашке, раскрутите его вновь и проверьте, полностью ли совпали все пазы и выступы;
- Причиной протечки может крыться в уплотнительной прокладке. Если она повреждена, и герметизация стыка нарушена, вода может продолжать просачиваться даже в случае исправности самого прибора;
- Если смеситель часто ломается – проблема может быть системной. Ведь керамические пластины способны быстро разрушаться под воздействием гидроударов. В этом случае стоит проверить давления в водопроводе и установить регулятор давления.
Виды
Картридж обеспечивает безупречную работу всего смесителя. Распределяются на два основных вида: с шаровым механизмом и керамическими дисками. Корпус любой модели состоит из пластика. Сроком эксплуатации существенно не отличаются.
Рекомендуется установка фильтра на водопровод для предохранения элементов от воздействия песка, ржавчины. Причиной основных поломок как раз и служат мелкие частички, проникающие с водой внутрь механизма.
Последние разработки производств по выпуску смесителей отличаются моделями, имеющими встроенные очистители. Очистка обеспечивает фильтрацию мелких соринок и различных примесей.
Устройство шарового механизма:
- Полый шар из нержавеющей стали, имеющий 2 отверстия внизу и 1 вверху. Смешивание горячего и холодного потоков происходит внутри шара.
- Два седла из прочной резины удерживают шар, пропуская через отверстия воду разных температур.
- Давление водопроводной системы обеспечивает плотное прилегание шара к резинкам.
- Перемещение рычага регулирует проход горячей или холодной воды по отверстиям. При большей площади совмещения поток усиливается.
Устройство дискового механизма:
- Основным элементом являются металлокерамические диски, тщательно отшлифованные с помощью ультразвука. На одном диске находятся отверстия под холодную и горячую воду. Выступы другого определяют силу потока.
- При помощи штока осуществляется вращение верхнего диска. Он может двигаться, смещаться, обеспечивая процесс слива воды. Нижний диск остаётся неподвижным, закреплённым к нижней части корпуса.
- Рычаг смесителя заставляет менять положение одного диска по отношению к другому. При положении плотного прилегания выступов и отверстий наступает перекрытие воды. Чем слабее прилегание в отверстия, тем сильнее поток.
Зависимость температуры возникает от степени перекрытия верхним диском отверстия горячей или холодной воды.
Как отремонтировать картридж смесителя
Одна из основных причин выхода картриджа из строя – наличие в водопроводной воде окалины и нерастворимых солей, которые, попадая между пластинами, могут оставить на их поверхностях царапины.
В этом случае рычаг смесителя двигается туго, рывками или вообще перестаёт шевелиться. Другая причина – износ пластиковых деталей, в результате которого появляется зазор между пластинами, и картридж начинает протекать.
Существует единственная возможность отремонтировать его – если имеется два поломанных картриджа с разными неисправностями, тогда из двух можно собрать один.
Причём они должны быть абсолютно одинаковыми. В любом случае его легче заменить целиком, так как чаще всего ремонту он подлежать не будет.
Картриджи могут быть разными по диаметру, например 35 или 40 мм, или отличаться по длине штока. Чтобы не показывать на пальцах продавцу в магазине, лучше взять с собой образец того, что вам нужно.
Картридж должен стать на своё место, только нужно проконтролировать, чтобы отверстия на нём совпали с отверстиями в корпусе.
( 2 оценки, среднее 4.5 из 5 )
Краткие технические характеристики картриджей
Картриджи устанавливаются в смесители холодной и горячей воды и распределители (диверторы). Чем больше потребителей имеет душевая кабина, тем сложнее дивертор.
Смесители с дивертором
Дивертор в разобранном виде
Дивертор поворотный для смесителей
Устройства могут изготавливаться из пластика, цветных сплавов, твердых полимеров повышенной износостойкости или иметь комбинированные варианты. Для герметизации переключения используются резиновые кольца.
| Параметр | Краткое описание |
|---|---|
| Количество режимов переключения | От 2 до 5, наиболее современные устройства имеют возможность включать шесть потребителей. Причем температура подаваемой воды к каждому потребителю может меняться. |
| Диаметр картриджа | 32–40 мм. Шаг от 0,5 мм до нескольких миллиметров. |
| Длина штока | 33–87 мм и более. Шток может быть пластиковым или металлическим. |
| Способ фиксации рукоятки | На шлицы или квадрат. Шлицы имеют только металлические штоки. |
| Длина картриджа | 30–50 мм. Шаг изменения длины от одного до нескольких миллиметров. |
картридж для душевой кабины
Как можно узнать из кратких описаний, ассортимент товаров огромный, что создает большие трудности при выборе.
Смеситель 5 режимов
Смеситель 1 режим
Виды картриджей
Все сменные картриджи, которые применяются в современных смесителях, подразделяются на 2 категории: шаровые и керамические:
- Шаровый картридж. Потоком воды управляет пустотелый металлический шарик с несколькими отверстиями. При повороте шарика его отверстия совмещаются с пустотами в корпусе крана. Происходит смешивание горячей и холодной воды. В настоящее время такая конструкция является устаревшей. Недостаток таких устройств — быстрое образование известкового налета на шарике, особенно, если смесителем долго не пользовались.
- Керамический картридж. Его управляющим элементом является металлокерамическая пластина с отверстиями, плотно прилегающая к другой такой же пластине, зафиксированной на днище картриджа. При вертикальном смещении пластины регулируется поток воды, а при повороте ее в стороны меняется температура потока. Современные картриджи для смесителей душевых кабин, кухонных моек, умывальников — это все керамические изделия. Они могут различаться материалом корпуса и конструкцией, но принцип их работы всегда постоянен.
На фото керамический картридж
Ремонт картриджа смесителя
Косметический ремонт картриджа смесителя можно произвести своими руками. Но, сразу отметим, что это касается только поломок, связанных с засорением рабочих поверхностей или износом упорных колец. Если истерлись пластины или шарики, появились трещины и т. д., то устройство подлежит замене. Ни профессионально, ни самостоятельно отремонтировать его не выйдет.
Конструкция разборного картриджа
Что можно сделать при косметическом ремонте однорычажного смесителя:
- Смазать пластины. Смазка керамических пластин в картридже необходима для уменьшения силы трения и продления их долговечности. Для этого могут использоваться различные масляные растворы или специальные герметики;
- Регулировка термостатического картриджа. Иногда случается, что устройство при частом использовании «сбрасывает» настройки. Для устранения этой проблемы нет необходимости обращаться к специалистам;
Регулировка термостатического картриджа
- Чаще всего используется кухонный смеситель, в результате чего его картридж быстрее засоряется различными частицами, которые присутствуют в воде. Почистить рабочие части запора может при помощи небольшой щетки, уксуса или горячей воды (если это не запрещено в инструкции пользователя).
Видео: разборка картриджа однорычажного смесителя https://www.youtube.com/watch?v=5PkkfSig46I
Основные неисправности
Если кран протекает в выключенном состоянии – то это верный признак поломки картриджа. Последствия неисправности могут быть любые, от затопления соседей до космического счета за коммунальные услуги.
Если кран капает, у него течет из излива в закрытом положении или подтекает вода из носика при переключении режима «Дождь» (в душе) – то нужно разобрать смеситель и заменить картридж. Основная причина пропуска воды может заключаться в том, что запорный механизм износился или сам картридж треснул.
Капает из аэратора из-за неисправности смесителя (фото носит иллюстративный характер)
Аналогично, если флажковый или двухвентильный кран гудит, скрипит или туго поворачивается. Здесь также может быть несколько причин:
- Картридж подобран не по размеру. Диаметр излива крана немного меньше выхода картриджа или шток длиннее нужного. В результате рычаг не может нормально вращаться по своей оси;
- Если кран сильно шумит – то это сказывается резкий перепад давления в системе. Чаще всего для устранения такой неисправности достаточно заменить уплотнительную прокладку в кран-буксе. Полезно будет каждые несколько месяцев проверять состояние уплотнителя.
Изъятие картриджа из смесителя
Смесители европейского типа могут казаться полностью собранными из металлических элементов, но, посмотрев на некоторые модели поближе можно увидеть, что такое бывает не всегда. Поэтому все работы по демонтажу следует провести с особой аккуратностью. В самом начале нужно осмотреть ручку для подачи воды в передней нижней её части. Здесь должна находиться маленькая пластиковая заглушка с обозначениями холодной и горячей воды. С помощью отвёртки её следует изъять, аккуратно вытягивая наружу. Под ней в отверстии находится винт для удерживания ручки на регулирующем рычаге. С помощью отвёртки немного выкручиваем его и снимаем ручку смесителя. Теперь можно увидеть верхнюю часть картриджа и декоративную заглушку. Её можно изъять, взяв сухую ткань и поворачивая по часовой стрелке выкрутить по специальной резьбе на смесителе. Под ней находится большая металлическая гайка, удерживающая картридж внутри смесителя, создавая давление для более герметичного соединения. Для того чтобы её изъять нужно взять разводной ключ и аккуратно выкрутить, не повредив смеситель.
Вот теперь мы добрались к пришедшему в негодность картриджу. Перед тем как его вытянуть из смесителя, нужно запомнить в каком положении находится рычаг и стороны его поворота при включении и выключении воды. Извлекаем его и переходим к подбору нового картриджа.
Замена картриджа распределения воды
Более сложные работы, требуют повышенной внимательности и осторожности. Чтобы понять технологию замены, нужно узнать особенности устройства
Оба картриджа (распределителя и смесителя) размещаются в одном корпусе. На душевой панели сделано большое отверстие только под нижний картридж смесителя, верхний распределительный имеет лишь небольшое отверстие под выход ручки. Именно эта технологическая особенность компоновки создает проблемы во время замены – к верхнему распределительному картриджу невозможно добраться обыкновенным способом
Чтобы понять технологию замены, нужно узнать особенности устройства. Оба картриджа (распределителя и смесителя) размещаются в одном корпусе. На душевой панели сделано большое отверстие только под нижний картридж смесителя, верхний распределительный имеет лишь небольшое отверстие под выход ручки. Именно эта технологическая особенность компоновки создает проблемы во время замены – к верхнему распределительному картриджу невозможно добраться обыкновенным способом.
Алгоритм замены состоит в том, что нужно опускать корпус картриджей таким способом, чтобы в нижнем большом отверстии показался верхний картридж. Иногда это мешает сделать небольшая длина шланга душа. Если такая проблема появилась у вас, то следует открутить шланг от душа, для предупреждения его падения привязать конец веревкой. Далее работы выполняются в следующем порядке.
Шаг 1. Открутите фиксатор ручки переключения и снимите ее. Ручка фиксируется небольшим болтиком под отвертку или шестигранный ключ.
Снимаем ручку
Шаг 2. Открутите гайку и снимите декоративную накладку. На ней нарисованы положения ручки с указанием направления потоков воды.
Снимите декоративную накладку
Шаг 3. Освободите картридж смесителя, как это делается мы рассказывали выше.
Открутите крышку, снимите картридж
Теперь вам нужно полностью отсоединить корпус от панели кабинки. Для этого открутите по бокам два саморезы, удерживающих корпус картриджа смесителя на панели душевой кабинки. Утопите картридж в панели, придерживайте пальцем и опускайте до тех пор, пока в большом отверстии не появится верхний распределительный картридж (дивертор).
Шаг 4. Одной рукой придержите заднюю часть корпуса, а второй выньте картридж.
Заднюю часть нужно постоянно держать, в противном случае она упадет вниз и тогда придется частично разбирать душевую кабину.
Шаг 5. Очистите поверхности от загрязнений, проверьте состояние резиновых уплотнителей. Вставьте новый картридж на место. Он также имеет пазы и может входить только в нужном положении. Сборка устройства выполняется в обратном порядке.
Установка нового картриджа
Включите подачу воды и проверьте работоспособность устройства. Вот и все, за несколько минут работы вам удастся сэкономить несколько тысяч рублей, именно столько берут за это специализированные компании. Замена картриджей у них стоит намного больше, чем сами элементы.
Пошаговая инструкция по замене картриджа в смесителе + ФОТО:
Думаю многим, как и мне, не нравиться читать долгие и нудные аннотации к статье полные воды по типу что привело к поломке картриджа в смесителе, что делать и как с этим бороться. Задача стоит починить, а потом уже разбираться что привело к такому инциденту!!!
Для того что бы заменить картридж в смесителе вам понадобиться некоторый инструмент который имеется у каждого хозяина или хозяйки в доме:
нож;
шестигранник 2мм;
ключ на 27;
возможно: плоскогубцы и фен;
| 1. Снимаем поворотную ручку с крана | |
| Для этого нам понадобиться нож, им мы легко подденим декоративную заглушку которая закрывает прижимной винт. Заглушка не приклеена, а просто вставлена в отверстие, так что если есть ногти, у вас и без ножа получиться её вытянуть. | |
| 2.Откручиваем прижимной винт | |
| Прижимной винт откручивается под средством шестигранника против часовой стрелки. Для его послабления достаточно пары оборотов. Из-за того, что шестигранник тонки, а винт находиться не сразу за ручкой, на на расстоянии одного сантиметра от внешней части ручки, бывает порою тяжело попасть шестигранником в прижимной винт. Это лучше делать при наличии фонарика или поднять ручку крана максимально вверх!!! | |
| 3.Откручиваем декоративный облагораживающий элемент | |
| С этим декоративным кольцом связано много отдельных историй. На его демонтаже опростоволосились не только домашние мастера, но и матёрые сантехники. Порою данное кольцо, своего рода, ПРИКИПАЕТ к резьбе и возникает ощущение того, что это монолит и резьбы у него нет, но это не так товарищи. Для того что бы открутить прикипевший данный элемент смесителя, его достаточно нагреть под средством бытового фена. ОТКРУЧИВАЕТСЯ против часовой стрелки. | |
| 4.Откручиваем гайку удерживающую картридж | |
| Контргайка, которая удерживает наш картридж который мы собрались менять, откручивается ключом на 27 против часовой стрелки. НЕ ЗАБУДЬТЕ ПЕРЕКРЫТЬ ВОДУ и слить её из системы открыв кран!!! После того как вы ослабите гайку, вода фонтаном начнёт бить в комнату. | |

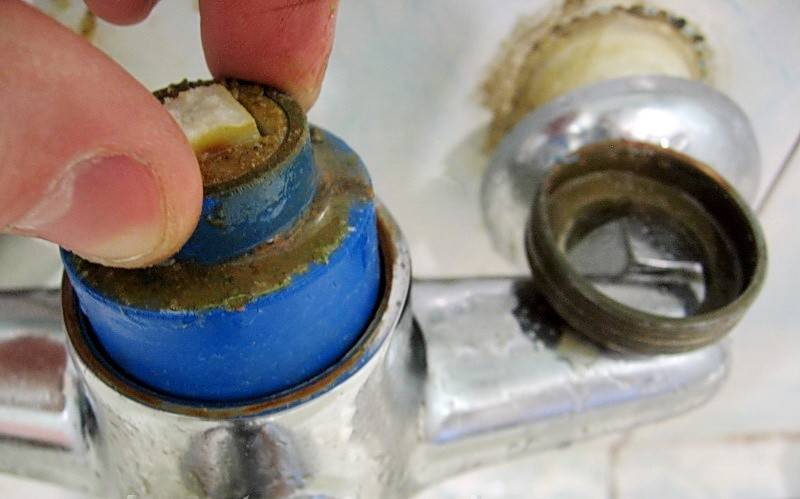

| 5.Вставляем новый картридж | |
| Пришло время вставить новый картридж (кранбуксу). Для этого нам достаточно попасть “ножками” кранбуксы в отверстия предназначенные для них в кране. При моменте полного совпадения пропадает возможность крутить картридж. Он должен плотно сидеть в пазах зафиксировавшись ножками. НО!!! В видео выше приведён пример кода, вроде бы, одинаковые картриджи ножками не сходятся с отверстиями (в нашем случае 35-ый картридж). Для этого нужно попросту подрезать фиксирующие ноги картриджа. |
