Заземление ванны в квартире: зачем и как правильно заземлять ванну

Пошаговая инструкция по заземлению ванны своими руками

При отсутствии в квартире защитного контура работы могут вызывать затруднения. Однако эту ситуацию можно исправить.

Выбор материалов

Для начала определяют, что требуется купить. В первую очередь нужно подобрать кабель соответствующего сечения. Хорошим вариантом считается готовый провод на 6 кв. мм в зелено-желтой оплетке.

Помимо него, нужно приобрести:

• уравнивающую потенциалы коробку;
• УЗО подходящего номинала;
• хомуты;
• клеммы.

Коробка уравнивания представляет собой пластиковый отсек, в котором сходятся все ветки заземляющей шины. УЗО размещается за пределами ванной. Его номинал должен составлять 10 или 16 А. Однако при установке мощных бытовых приборов этого значения может быть недостаточно. Клеммы представляют собой изделия, помогающие прочно фиксировать кабель на заземляющем лепестке. Хомуты используются при необходимости подсоединения проводников к трубам.

Подготовка инструмента для электротехнических работ

Для обустройства защитного контура потребуется стандартный набор приспособлений, включающий:

• отвертку;
• гаечные ключи;
• фонарик;
• универсальный тестер;
• сварочный агрегат;
• дрель.

Отвертка для работы с электрическими кабелями должна быть индикаторной. Рукоятка ее снабжена лампочкой, которая активируется при нахождении провода под напряжением. Гаечный ключ используется при подсоединении заземляющей шины к лепестку. Дрель понадобится при отсутствии технологических отверстий. Мультиметр используется для определения напряжения в сети. Сварочный аппарат применяется при выводе контура на улицу.

Прокладка шины

Некоторые дома снабжаются общей заземляющей шиной. Однако не всегда застройщики заботятся о безопасности жильцов. Если контур имеется, все установленные в ванной приборы заземляются через электрический щиток на лестничной клетке.

Если шина отсутствует, можно:

• обратиться в городскую администрацию или управляющую компанию;
• выполнить все работы за счет жильцов;
• сделать собственный заземляющий контур.

На свободном участке двора, где не ходят люди, выкапывают неглубокую яму. В нее устанавливают 3 толстых арматурных прута, выполняющих роль электродов. Стойки скрепляют стальной лентой или проволокой. После этого выводят заземляющий провод, спрятанный в специальный рукав. Таким способом получают надежный заземляющий контур, к которому могут подключаться все квартиры.

Заземление всех приборов в комнате

На этом этапе выполняют следующие действия:

1. Устанавливают уравнивающую коробку. Ее располагают на стене, не подвергающейся воздействию влаги.
2. Новую ванну переворачивают. Этот этап пропускают, если чаша уже установлена и обложена керамической плиткой или другим декоративным материалом.
3. Определяются с местом подсоединения кабеля. Желательно использовать для этого предусмотренный производителем элемент. Чаще всего это лепесток с технологическим отверстием.
4. Если пластина отсутствует, просверливают отверстия дрелью. Дно чугунной ванны имеет наплывы, их можно применять для заземления.
5. Прокладывают кабель по стене от ванны к уравнивающей коробке. Провод подсоединяют с помощью клеммы.
6. Соединяют коробку с заземляющей шиной в щитке. Проверяют корректность подключения тестером. Для этого сантехнический прибор соединяют с «фазой». Если лампочка мультиметра горит ярко, заземление выполнено правильно.

Комплектующие для выполнения работ

Что же потребуется для того чтобы выполнить заземление ванны? Перечень необходимых материалов небольшой и туда входят:

1. 1. Заземляющий провод. Лучше всего чтобы это был многожильный медный провод диаметром не менее 6 миллиметров. В соответствии требований цветовой маркировки, цвет изоляции должен быть желто-зеленым.
2. 2. Коробка выравнивания потенциалов. Также потребуются хомуты для выполнения работ.
3. 3. Болт с гайкой и шайбой.

В процессе работы провод рекомендуется замаскировать, это нужно для того чтобы случайно не повредить проводку. И это необходимо с эстетичной точки зрения. Часто проводка прячется за пластиковыми панелями, экранами или в предметах мебели.

Как происходит заземление ванны

Заземление – это специальная защита, которая при возникновении электрического заряда на определенном корпусе забирает ток и уводит его в землю. Современная электрическая техника, как правило, имеет специальные металлические канавки для проводов заземления. И если не предпринять определенные меры безопасности, человека может ударить током, в некоторых случаях это может иметь и довольно плохой конец.

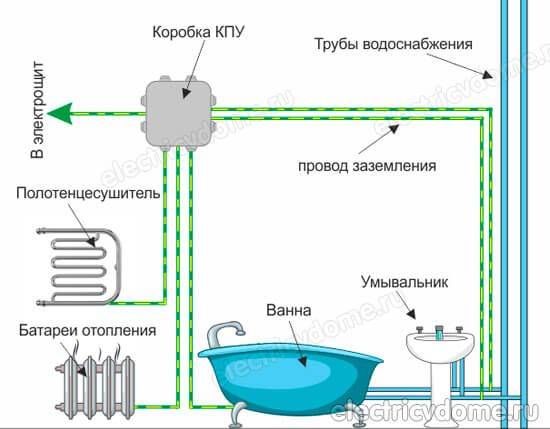

Схема заземления ванны.

Как отмечалось выше, ванная комната в этом плане является самым опасным местом. Так как именно там происходит скопление большого процента влажности при наличии разнообразного металлического оборудования и электроприборов. Угроза для жизни человека возникает потому, что довольно часто электрическая проводка сконструирована без соответствующих мер безопасности.

Очень важно сделать заземление ванны и предотвратить появление напряжения на предметах, находящихся в ванной комнате. Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель

В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной

Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной.

Раньше эту проблему решали таким способом: корпус ванны соединяли с водопроводной трубой или канализационным стояком.

Но сегодня данный метод считается неактуальным, потому что соседи, проживающие ниже этажом, могут в любой момент в пределах своей квартиры поменять металлическую водопроводную трубу или канализационный стояк на оборудование из пластика.

Устройство заземления

Так как в многоквартирных и частных малоэтажных домах повсеместно устаревший металлический трубопровод заменяют на более практичные, легкие и функциональные трубы из полимерных материалов, ванная комната лишается естественного заземления. При чем даже если хотя бы один домовладелец по стояку заменит свой участок трубопровода, естественное заземление в ванных комнатах остальных жильцов также перестанет функционировать. Поэтому необходимо монтировать искусственное заземление, которое состоит из следующих элементов:

1. Заземлитель. Заземлитель или заземляющее устройство – это стержень или система из взаимосвязанных стержней, изготовленных из металла с высокой проводимостью. Главной характеристикой заземлителя является площадь соприкосновения с грунтом. Чем больше этот параметр больше, тем больший заряд может нейтрализовать заземлитель. Заземлитель закапывают в грунт на глубину 1,5-2 метра на расстоянии не менее 5 метров от жилых и хозяйственных построек.

2. Заземляющий кабель. В качестве заземляющего кабеля обычно используется стальная или медная проволока с толщиной сечения не меньше 0,6 мм. Заземляющий кабель обязательно должен снабжаться защитной изоляцией. Он соединяется с заземлителем и ванной оголенными концами. Его задача – перенести электрический заряд с емкости для мыться на заземлитель, помещенный в грунт.

Особенности современного способа заземления ванн

В соответствии с нормативами безопасного выполнения работ заземление ванны осуществляется через заземляющую шину, которая находиться на общем распределительном щите.

Важно! В новостройках задумываться о том, как сделать заземление ванной, не нужно, поскольку такие работы уже выполнены. В остальных же случаях такая процедура является необходимой, причем количество оборудования в этом помещении значения не имеет.

К сожалению, во многих многоквартирных домах старой застройки заземления просто нет, но если была осуществлена его реконструкция, то можно смело приступать к работам по защите от воздействия электротока в ванной

При этом не следует пользоваться «дедовским» способом, просто соединяя чашу со стояком канализации или водопровода. В современных условиях такой вариант совсем не подходит, поскольку многие заменили старые трубы и стояки на пластик.

К сожалению, во многих многоквартирных домах старой застройки заземления просто нет, но если была осуществлена его реконструкция, то можно смело приступать к работам по защите от воздействия электротока в ванной. При этом не следует пользоваться «дедовским» способом, просто соединяя чашу со стояком канализации или водопровода. В современных условиях такой вариант совсем не подходит, поскольку многие заменили старые трубы и стояки на пластик.

Приняв решение о необходимости заземления ванной, можно пригласить специалиста, либо сделать все самостоятельно, но обязательно нужно соблюдать правила:

• Заземляющий провод должен иметь достаточное сечение, для ванной эта величина составляет 6ммІ.
• Обязательно проверяется надежная изоляции из полихлорвинила, которая должна иметь желто-зеленый окрас. Длина выбирается в зависимости от конкретных условий, но провод не может быть менее 2 метров. Прокладывать нужно таким образом, чтобы исключить случайное повреждение и портить внешний вид помещения, например, внутри стен, за декоративным экраном и т.д.
• Если в помещении установлены электрические устройства, подогревающие воду, подключение заземления нужно выполнять через защитное устройство, которое обеспечит при необходимости своевременное отключение.

Важно! При выборе заземляющих электродов предпочтение следует отдавать изделиям из меди, поскольку по сравнению со сталью, они обладают большей надежностью и эффективностью. Экономия в этом случае неуместна!

Сейчас в ванных комнатах встречаются как старые, но по-прежнему актуальные стальные и чугунные ванны, так и более современные варианты — из акрила

Нередки и «джакузи». Не смотря на довольно большое сходство выполняемых работ, каждый из этих вариантов имеет некоторые особенности, о которых следует знать, чтобы не наделать ошибок при решении вопроса: «Как сделать заземление ванны?»

Сейчас в ванных комнатах встречаются как старые, но по-прежнему актуальные стальные и чугунные ванны, так и более современные варианты — из акрила. Нередки и «джакузи». Не смотря на довольно большое сходство выполняемых работ, каждый из этих вариантов имеет некоторые особенности, о которых следует знать, чтобы не наделать ошибок при решении вопроса: «Как сделать заземление ванны?»

Чем мотивируется необходимость заземления в ванной

В ванной комнате источником опасного для жизни или вызвавшего неприятные ощущения тока может стать любой используемый неисправный электроприбор. Не заземленные электроустройства соседей, подключенные к системам водоснабжения или канализации, имеющие пробой на корпус либо пока только утечку тока, тоже могут стать причиной аналогичных последствий. Возможен и другой вариант «привета» от соседей – заземление ими какого-нибудь электроприбора на свою стальную или чугунную трубу при том, что стояк или его часть из пластика. Причем во всех этих случаях опасность представляет пробой или утечка от фазного провода. Нулевая жила не опасна.

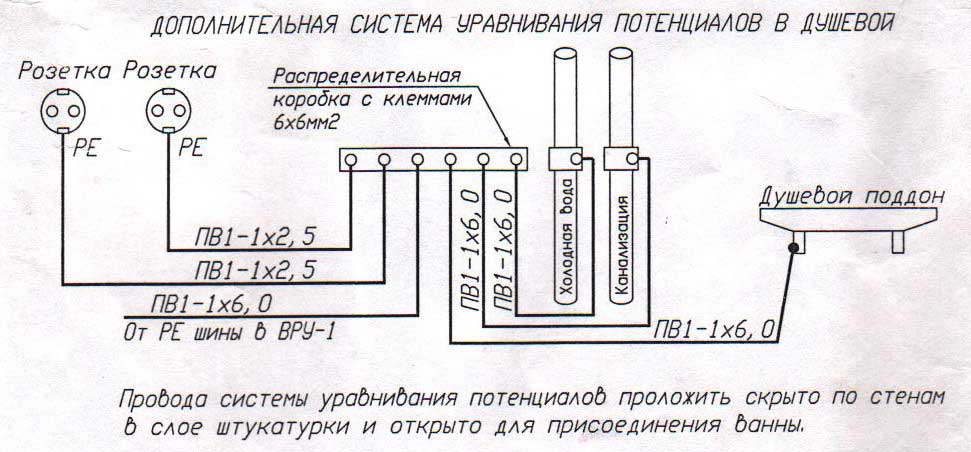

Схема заземления комнаты

Человек может получить удар током, если собою замкнет на землю находящуюся под фазным напряжением какую-нибудь любую токопроводящую поверхность или даже саму воду, текущую из крана, смесителя либо ту, что в самой ванной. Человек замкнет собой эту цепь при стечении следующих обстоятельств:

1. Одной частью своего тела (чаще всего это рука) вступит в соприкосновение с объектом (электроприбором, краном, ванной) или водой, находящимися под напряжением.
2. Другой частью своего тела будет контактировать тоже с токопроводящими объектами либо поверхностями, но которые по электротехническим понятиям «подключены» к земле. То есть с теми, которые в совокупности с отделяющими от земли материалами, объектами, веществами или элементами конструкции здания образуют электрическую цепь.

Токопроводящими поверхностями в ванной являются не только все металлические предметы, но и другие. Речь идет о материалах, которые не являются хорошими проводниками и могут быть даже по своим свойствам электроизоляторами. Если они влажные, а еще хуже – мокрые, то через них либо по их поверхности тоже сможет протекать ток. Так, например, даже промокшее полотенце может оказаться под фазным напряжением – смотря, где оно висит.

С первым пунктом все понятно. Подробнее рассмотрим второй. Что может входить в электрическую цепь на землю. Это могут быть:

• Металлические трубы.
• Стальные и чугунные ванны, а также влажные акриловые.
• Вода и стоки, заполняющие пластиковые трубы. Ведь они текут дальше по стояку, в магистральный трубопровод и на каком-то участке своего пути непременно будут контактировать с металлом (попадут в стальную трубу или задвижку), который уходит в землю или находится в ней.
• Металлические элементы конструкций здания – стальная арматура, балки.
• Намокший бетон перекрытий и других конструкций здания.
• Намокшие напольные покрытия, швы в них и основание пола под ними.

А теперь вспомним закон Ома. Величина тока, протекающего через что-либо, равна напряжению, приложенному к этому чему-либо, поделенному на его сопротивление (I = U/R). То есть чем больше R, тем меньше I (ток). Если R очень велико, а в случае электроизоляционных, не являющихся проводниками, материалов и веществ величина его такова, что ее можно принять как бесконечно большую, то I практически будет равен нулю. То есть при наличии в рассмотренной во втором пункте цепи хотя бы одной составляющей, не являющейся хорошим проводником, замыкания человеком фазы на землю не произойдет.

В то же время напольное покрытие, выполненное, например, из керамической плитки, которая сама по себе – очень хороший изолятор, покрытое пусть даже самой тончайшей пленкой воды, превращается в проводник. Точнее его поверхность. Промокшие швы в напольном покрытии, а также бетон основания пола и перекрытий тоже будут проводить ток. Если он по ним пройдет до металлических элементов конструкции здания (арматуры и других), которые при этом соединены будут как-то между собой, а самые нижние (в фундаменте) – как правило, с землей, то получится электрическая цепь от последней до пола в ванной комнате.

Что такое заземление и зачем оно нужно?

Прежде чем приступать к работе, нужно разобраться с теоретической частью вопроса. Что значит само понятие «заземление», действительно ли это так необходимо и почему этот вопрос стоит настолько остро именно в ванной комнате. Эти знания помогут разобраться, нужно ли на самом деле заземлять ванну в квартире.

Объяснение понятия «заземление»

Электрический ток – довольно опасная вещь, особенно при неумелом обращении с ним. Стоит ли упоминать, что в сочетании с водой вполне безобидные электроприборы выходят из-под контроля и становятся смертельно опасными.

Из курса физики знаем, что ток всегда движется по пути наименьшего сопротивления. Задача заземления – сработать так, чтобы даже при неожиданной поломке электроприбора человек, находящийся в этот момент около него, не пострадал.

Земля может выполнять роль нулевого потенциала. Это свойство дает возможность безопасно пользоваться электричеством в быту. «Заземлиться» – значит соединить сеть электропроводки с землей подходящим проводником.

Часто в квартирах довольно сложно произвести такую операцию, особенно в высотных домах. Используют другой метод – зануление.

Это довольно популярный метод, но есть существенный недостаток. Автомат срабатывает не моментально. То есть между теоретическим ударом тока и выбиванием УЗО проходит какое-то время, пусть и считанные доли секунды. Если напряжение высокое, а путь электротока проходит через сердце, даже секунда может стать роковой.

Гораздо безопаснее все-таки заземляться, хоть это и сложнее в плане реализации. Потенциалы в образовавшейся в момент пробоя цепи (между фазой и землей) уравниваются моментально, и человеку ничего не грозит.

Почему нужно заземлять ванну в квартире?

Исходя из вышесказанного, заземление приборов в ванной комнате – это обычная мера безопасности, которая должна производиться по умолчанию. К сожалению, в современных квартирах редко встречается правильное заземление. Не все до конца понимают, что это и зачем оно нужно именно в ванной.

Раньше, когда водопроводные трубы были исключительно металлическими, вопрос заземления не стоял вообще. Все без исключения ванны были так или иначе соединены с трубопроводом, а тот, в свою очередь, уходил под землю, создавая таким образом то самое заземление.

Сейчас от стальных труб отказываются в пользу пластиковых. Даже если у вас все еще стоит металлическая труба, вы не можете быть уверены, что соседи снизу не поменяли свою часть стояка, разорвав таким образом цепь. Поэтому лучше перестраховаться и обезопасить себя и свою семью.

Помимо этого, в те времена, когда строились многие многоквартирные дома, электроприборов в ванной практически не было. Даже элементарная розетка была редкостью.

Сейчас же в среднестатистической ванне можно насчитать около 5 постоянно действующих электроприборов:

• электрический водонагреватель;
• стиральная машина;
• полотенцесушитель;
• фен;
• электробритва.

Любой из этих и других приборов может стать причиной возникновения напряжения на его корпусе. Последствия могут быть плачевными. Лучше не пренебрегать устройством заземления еще до возникновения опасных ситуаций.

Особенности заземления ванн из разных материалов

Стальные или чугунные ванны – отличный проводник. Именно эти модели нужно заземлять в первую очередь. Чаши старого образца соединяют заземляющим проводом за металлическую ножку. Для этого в последней высверливается отверстие и устанавливается специальная пластина – заземляющая перемычка.

Более современные модели уже оснащены накладкой на корпус – лепестком – еще на этапе выпуска с завода.

Акриловая ванна сделана из полимерного материала, который сам по себе проводником электротока не является. Однако акрил имеет свойство накапливать статическое электричество.

Некоторые модели сконструированы таким образом, что чаша держится за счет стального или алюминиевого каркаса, который обязательно нужно заземлить.

Гидромассажные ванны или джакузи оснащены системой джетов, через которые под разным давлением подается вода. Чтобы ванна заработала, нужен насос. А питание его осуществляется от электрической розетки 220 В.

Помимо обязательных правил подключения подобного рода ванн, таких как безопасная установка розеток в ванной комнате (не ближе полуметра от края чаши и уровня земли и наличие защиты не ниже IP44), обязательно нужно заземлить и саму ванну, на всякий случай.

Соблюдение техники безопасности

На вопрос: «Зачем заземление ванны?» мы ответили. Чтобы оно прошло успешно, воспользуйтесь несколькими советами по технике безопасности.

1. Позаботьтесь о качестве вашей электрической проводки. Она должна быть исправна. Если вы пренебрежете этим правилом, то эффективность заземления будет сведена к нулю. Прокладка многожильного провода требует повышенной ответственности, особенно в ванной комнате. Ведь это самое небезопасное место в доме. Здесь идет постоянный контакт электричества и воды. Поэтому, если проводка будет повреждена, вероятность удара тока повышается до 100 %.
2. Электроприборы, которыми вы пользуетесь, также должны быть исправны. Если вы замечаете оголенные провода или искры при включении в розетку или при каких-либо других моментах эксплуатации прибора, то необходимо немедленно прекратить использование агрегата и устранить повреждение. Не стоит полагаться на удачу. Даже если вас не ударит током, вы можете спровоцировать пожар, и тогда пострадаете не только вы, но и ваши соседи. Лучше лишний раз убедиться в исправности электроприбора, чем иметь потом неприятные последствия.
3. Защитите своих детей от неисправных электроприборов. Лучше вообще не позволять им использовать их без вашего контроля. Особенно не стоит доверять малышам. Даже если у вас прибор работал нормально и был исправен, он может в любую минуту поломаться. Ребенок же, в силу своей неопытности и незнания, не всегда заметит вовремя дым или искры от прибора. Это может привести к необратимым последствиям. Если вы все же считаете, что ребенок уже достаточно взрослый для того, чтобы самостоятельно использовать электроприборы, то предварительно все равно должны ознакомить его с возможными вариантами развития событий. Также целесообразно будет рассказать ребенку о том, что нужно делать в первую очередь, если из-за неисправности электроприбора произошел удар током или начался пожар.
4. Соблюдайте элементарные правила безопасности в местах повышенного риска. Как мы уже поняли, ванная комната как раз относится к таким зонам. Необходимо постоянно следить, чтобы вода не попадала в розетки, на выключатели или прочие места, где может содержаться электричество. Для таких целей предусмотрены специальные розетки с водонепроницаемыми крышками и прочие всевозможные защитные элементы для ванных комнат. Это повышает вероятность защиты от удара электрическим током или возникновения пожара.
5. Своевременно проводите все ремонтные работы. Это относится и к заземлению тоже. Если вы обнаружили, что в вашей ванной комнате нет заземления, то необходимо его в срочном порядке сделать. Откладывать этот вопрос в долгий ящик нельзя, особенно если в вашей ванной комнате находится стиральная машина, водонагреватель или другие крупные электроприборы, которые способны создавать большой электрический заряд на своем корпусе. Также необходимо вовремя менять кабель заземления, если вы обнаружили его неисправность. В таком случае это все равно, что не иметь заземления в ванной комнате вообще.

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину .

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

1. Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

Заземление чугунной ванны фото

Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла.
Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

Заземление ванны джакузи фото

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Джакузи нужно заземлять отдельным мощным кабелем, один конец которого подсоединяется непосредственно к самому сантехническому прибору, а второй к вводу заземления в дом (обычно он располагается до распределительного щитка).

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.
