Вытяжная вентиляция через стену на улицу: как установить вытяжной клапан

Виды вентиляционных систем

Все вариации систем вентиляции делятся на два вида:

Естественные.
Принудительные (управляемые, механические).

Первые предполагают отсутствие любых механических средств циркуляции воздушных масс по дому. В этом случае все происходит благодаря естественной тяге, образующейся за счет разницы давлений и температур в разных точках системы вентиляции. Работа вторых наоборот обусловлена наличием в их составе воздушных вентиляторов вытяжного либо приточного направления.

Чем отличается естественная и принудительная вентиляции

Естественная

Для создания естественной вентиляции частного дома необходимо лишь проделать в его стенах отдушины и создать вытяжной вентканал. Этот вариант наиболее прост и быстр в реализации. Достаточно еще на стадии строительства коттеджа предусмотреть отверстия для поступления и выхода воздуха. А если здание уже построено, то проделать их в стеновых конструкциях также не слишком сложно.

Естественная вентиляция с применением вентшахт

Естественная вентиляция в доме с мансардой

Принудительная

В отличие от естественной вентиляция в частном доме принудительного типа более эффективна и способна контролировать в помещении не только температуру, но и влажность. Однако стоит она гораздо дороже и требует постоянного электропитания. Главный элемент такой системы – вентилятор в том или ином виде.

Среди достоинств вентиляции с принудительной тягой числятся:

возможность точной регулировки мощности и настройки иных характеристик системы отдельно для каждой комнаты;
возможность автоматического контроля помимо температуры также влажности и чистоты комнатного воздуха;
автономность работы оборудования без необходимости постоянной его ручной подстройки;
стабильность воздухообмена по всему дому и в каждом помещении отдельно;
наличие опции подогрева уличного воздуха за счет рекуперации или электрического нагревательного элемента.

Принудительный вариант позволяет более точно контролировать все параметры микроклимата в комнатах. Однако за это придется заплатить не только более высокими издержками на этапе строительства, но и расходами потом при эксплуатации.

Принудительная вентиляция в частном доме

К минусам принудительной вентиляции дома относятся:

необходимость электроснабжения и затраты на него;
высокая цена оборудования;
дополнительные финансовые издержки на обязательное обслуживание электротехники;
повышенные требования к качеству расчетов и проекта.

Главный нюанс этого варианта – зависимость от электричества. При отключении электропитания вентилятор перестанет работать и толку от всей системы будет ноль. Если в поселке регулярно пропадает напряжение в сети, то при обустройстве вентиляции этого вида необходимо заранее позаботиться о бесперебойнике.

Как сделать естественную вентиляцию в доме экономной

Работу естественной вентиляции можно сделать более экономной, если на входе в вентканал установить автоматический клапан, управляемый датчиком влажности. Степень открывания клапана будет зависеть от влажности воздуха в помещении — чем выше влажность, тем больше открыт клапан.

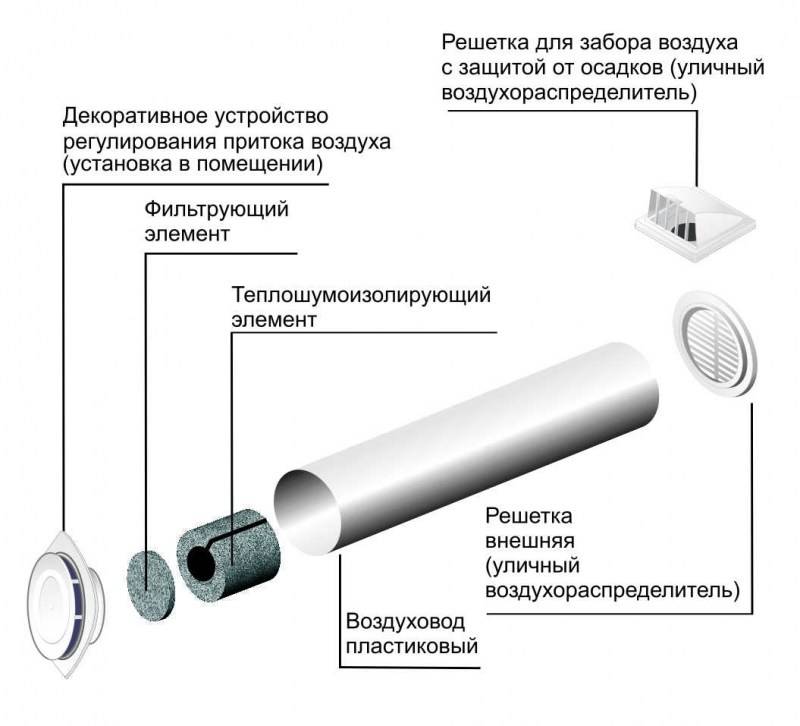

В комнатах устанавливают приточные клапаны, управляемые датчиком температуры наружного воздуха. С понижением температуры плотность воздуха увеличивается и клапан необходимо прикрывать, чтобы исключить поступление в помещение избыточного количества холодного воздуха.

Следует понимать, что такая местная автоматизация работы каждого отдельного клапана не сможет устранить в полной мере недостатки естественной системы вентиляции в доме. Установка автоматических клапанов лишь немного улучшит работу вентиляции, особенно в зимнее время.

Можно, как минимум, установить на приточных и вытяжных каналах регулируемые решетки и клапаны, и регулировать их вручную, хотя бы два раза в год. На зимний период прикрывают, а с наступлением тепла вытяжные решетки и приточные клапаны открывают полностью.

Строительные правила допускают уменьшать кратность воздухообмена в нерабочем режиме помещений до 0,2 объема помещения в час, т.е. в пять раз. Воздухообмен необходимо восстанавливать до нормативного с началом их использования. Зимой обязательно закрывайте приточные и вытяжные клапаны вентиляции в редко посещаемых помещениях, кроме тех, вентиляция которых нужна по другим причинам.

В продаже имеются недорогие электронные приборы для домашнего использования, которые измеряют влажность воздуха. Повесьте такой прибор на стену и регулируйте пропускную способность каналов вентиляции, ориентируясь на показания прибора. Поддерживайте оптимальную влажность воздуха в жилых помещениях 40-60%.

Фильтрующие кухонные вытяжки

При включении кухонной вытяжки на улицу выбрасывается большое количество теплого воздуха с единственной целью — удалить запахи и другие загрязнения, которые образуются над кухонной плитой.

Для исключения потерь тепла, вместо вытяжки, рекомендуется устанавливать над кухонной плитой зонт, оснащенный вентилятором, фильтрами и поглотителями запахов для глубокой очистки воздуха. После фильтрации, очищенный от запахов и загрязнений воздух направляется обратно в помещение.

Кухонная фильтрующая вытяжка экономит тепло в доме

Такой зонт часто называют кухонной фильтрующей вытяжкой с рециркуляцией. Следует учитывать, что экономия от снижения расходов на отопление несколько нивелируется из-за необходимости периодической замены фильтров для вытяжки.

Грунтовый теплообменник вместо приточного клапана

В системе естественной вентиляции дома можно организовать приток воздуха через грунтовый теплообменник.

Воздух в комнаты поступает с улицы не через приточные клапаны, а через грунтовый теплообменник — трубу проложенную по участку в земле ниже глубины промерзания грунта.

Зимой, проходя по трубе теплообменника, приточный воздух нагревается до температуры, близкой к 0°С.

Это снижает расход энергии на нагрев поступающего в дом воздуха, примерно на 25%.

Летом воздух в трубе наоборот — охлаждается. Охлажденный воздух подается в помещения, снижая или вовсе исключая потребность в кондиционировании. Летом температура воздуха на выходе из теплообменника снижается максимум на 10-12оС. при температуре наружного воздуха около 35оС.

Удаление воздуха из дома будет осуществляться через вытяжные каналы естественной вентиляции. Приточная система с грунтовым теплообменником будет выполнять роль приточных клапанов.

Читайте далее: Как сделать грунтовый теплообменник в частном доме.

Способы улучшения вентиляции в квартире

Что делать, если чистка вентиляции не помогла? Вполне возможно, что нарушена циркуляция воздуха внутри самой квартиры. Разобравшись с причинами этого нарушения, можно улучшить вентиляцию воздуха в жилом помещении.

Нарушение циркуляции воздуха между отдельными комнатами

Первым делом надо повторить проверку с помощью полоски бумаги, но при этом открыть все межкомнатные двери. Если бумага при таких условиях притягивается, то нарушена циркуляция воздуха между отдельными помещениями квартиры. Чтобы ее улучшить, рекомендуется при установке дверей делать зазор между их нижней кромкой и полом в несколько сантиметров.

Если двери уже установлены или делать такой зазор не хочется, например, в ванной комнате или санузле, то можно насверлить в двери ряд отверстий, с наклоном внутрь. Впоследствии их следует задекорировать мелкоячеистой сеткой. Такая конструкция обеспечит вентиляцию при плотно закрытых дверях и не нарушит уединения людей в ванной комнате или санузле.

Воздухонепроницаемые стеклопакеты

Еще одной причиной нарушения вентиляции может стать установка пластиковых окон со стеклопакетами. В домах советской постройки приток свежего воздуха извне подразумевался через небольшие щели и зазоры в деревянных оконных рамах. Качественно установленные пластиковые окна в полностью закрытом состоянии исключают такую подпитку. Как следствие, нарушается и вентиляция в квартире. Поэтому если задумывается установка стеклопакетов, то предпочтение следует отдавать моделям с системой микропроветривания.

Уже установленные стеклопакеты, лишенные таких функциональных особенностей, несложно самостоятельно модифицировать. В продаже имеются недорогие вентиляционные клапаны, устанавливаемые на раму и сворку окна.

Недостаточность естественной вентиляции

Некоторые помещения, такие как кухня, туалет или ванная комната, целесообразно оснастить дополнительными устройствами вентиляции, чтобы испарения воды и запахи вытягивались как можно быстрее, а не распространялись по всей квартире. Самое простое решение этой проблемы состоит в установке прибора, обеспечивающего принудительную вентиляцию. Вентилятор, приспособленный к длительной работе в условиях повышенной влажности, может крепиться на выходе вентиляционного канала вместо решетки или внутри воздуховода.

Как правило, современные дома уже на этапе строительства оснащаются комплексной системой приточно-вытяжной вентиляции. Но требуется провести серьезную перестройку всей квартиры, если возникнет желание установить ее в старых домах. Проверенная столетиями система естественной вентиляции является более предпочтительной, если нормально справляется со своими задачами, а для улучшения ее работы достаточно воспользоваться вышеперечисленными методами.

Почему клапан обмерзает

Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:

Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.

Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.

На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.

Где может располагаться вентиляция

Естественная вытяжная вентиляционная система – это чаще всего воздуховоды, выполненные в виде стояков с решетками в кухне, туалете и ванной комнате.

В фундаменте

Вентиляция в фундаменте призвана сохранять подвал сухим за счет устройства вентиляционных отверстий с противоположных сторон конструкции или установки вытяжной трубы, ведущей на крышу.

Вентиляция в фундаменте нужна для сухости в подвале.

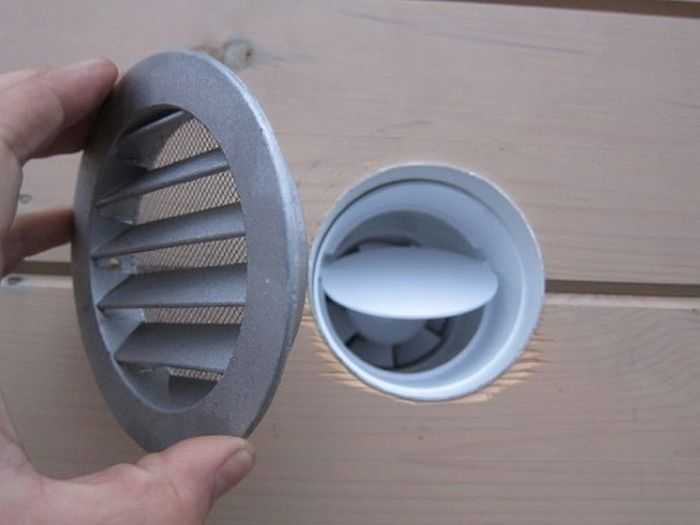

В стене

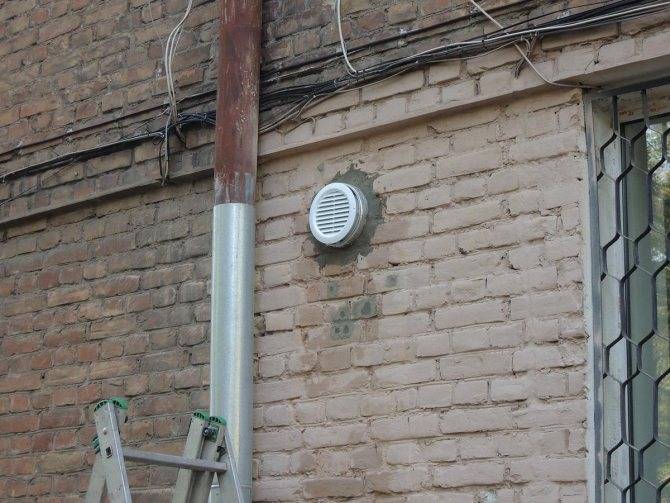

Естественная вентиляция через стены осуществляется путем обустройства стенового приточного или вытяжного клапана. Он представляет собой брешь в стене для создания воздухообмена. Возможности регулировать объем проходящих воздушных масс нет.

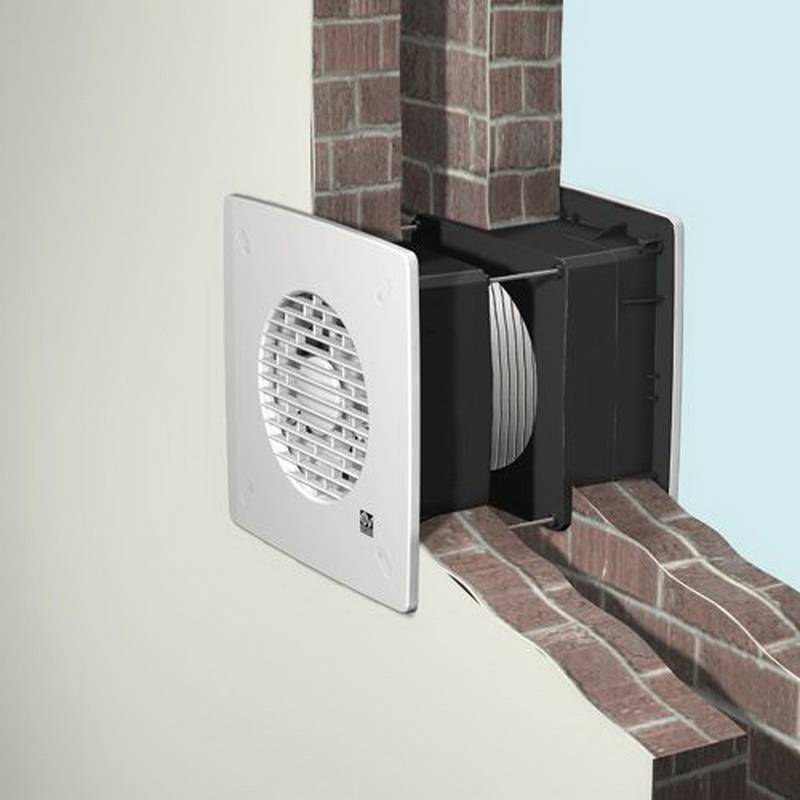

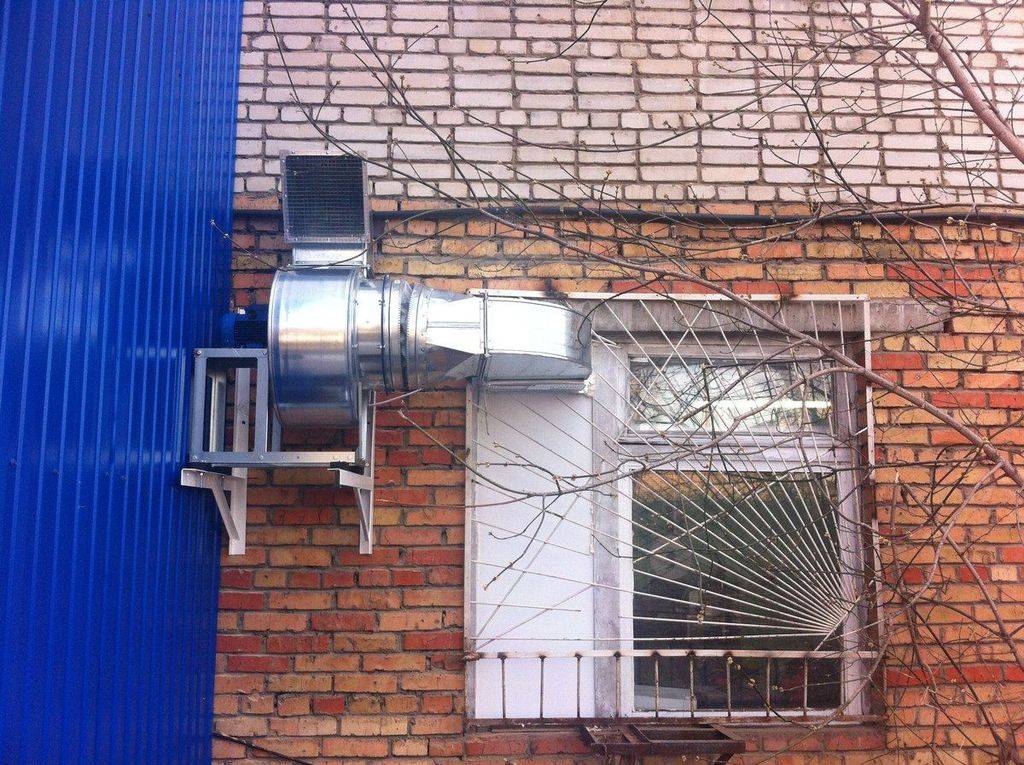

Механическая вентиляция – это специализированные аппараты с вентиляторами, встраиваемые в стены. Они принудительно нагоняют воздушные массы с улицы и позволяют контролировать скорость нагнетания свежего воздуха в интерьер.

В крыше

Вентиляционные системы и отверстия в крыше обустраивают для удаления влаги из здания. Компоненты системы делаются из стали и пластмасс самостоятельно из подручных средств или из материала, закупленного в строймаркете.

Вентиляционные системы в крыше удаляют влагу из здания.

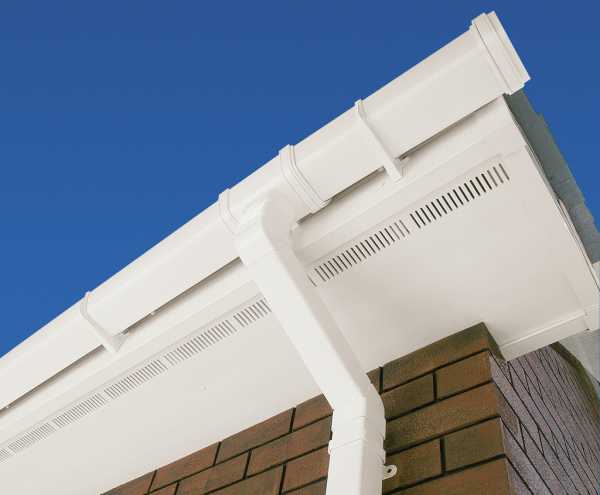

На софите

Софиты – это небольшие панели, закрывающие зазоры между стенами здания и его кровлей. Вентиляция на софитах – это готовые плиты из винила или алюминия с постоянной или чередующейся перфорацией и используемые для создания вентилируемой крыши.

В окне

Пластиковые окна обеспечивают почти 100-процентную герметичность, и проветривать воздух в квартире, не открывая их, можно только после установки приточных клапанов в рамах окон. Это позволяет улучшить воздухообмен в помещении без попадания с улицы пыли, грязи, шумов и запахов.

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

приточной (вентилятор работает на приток воздуха в комнаты);
вытяжной (вентилятор вытягивает воздух на улицу);
комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Проектирование системы

Для внедрения вентиляторов в стенные проемы, самым правильным является использование не только декоративных решеток, но и систем фильтрации. Если приходится выбивать дополнительное отверстие между ванной комнатой и санузлом (для проводки воздуха), то фильтр между двумя помещениями является очень рациональным фрагментом вентиляционной системы. Ведь загрязненный воздух из туалета не сможет проникать в ванную комнату.

Представим на рисунке схему подключения вентилятора в общую проводку:

Схема монтажа вентиляционной системы состояит из следующих стратегических этапов:

монтирование воздуховода (важно подобрать правильный диаметр и длину); спроектировать оптимальную вытяжную систему для ванных комнат (с учетом мощности электропроводки); своими руками в туалете(можно и с помощью мастера) проделать аккуратное ровное отверстие; Установить вентиляцию в туалете либо ванной комнате;

Когда вентиляционные системы нужно внедрять в туалеты и ванные комнаты частных домов, то начинать необходимо с организации подключения вентканала к общему дымоходу; либо создать вентиляционный канал.

При проектировании нового канала необходимо тщательно просчитать все этапы прокладки вентиляции через ванную.

Советуем не использовать металлические коробы для создания вентиляционного канала частного дома. Мало того, что металлические конструкции окисляются, так и требуют демонтажа и замены каждые 5 лет. Если вентиляционный канал для отработанного воздуха будет применятся с прямым выходом в дымоход, то из-за углекислоты, металлическая поверхность короба станет еще более коррозирована.

Наиболее рациональным является установка пластиковых коробов. Недаром они почти полностью вытеснили с рынка металлические.

Старайтесь избегать гофрированных труб, они оптимальны только для коротких вентиляционных каналов.

Коробы должны быть установлены еще во время проведения всех ремонтных работ. Боле того, желательно произвести установку еще до того как процесс запущен.

Однако даже после того как вы спроектировали лично всю систему, убедились, что она функционирует и соответствует всем нормативам, вентиляция может давать сбои. Проблема может быть с неточностями в расчете сечений вентиляционных каналов. Также, самыми частыми ошибками является неправильный монтаж.

Если после того как вы соорудили систему вентиляции прошло много времени, и спустя это время система начала заметно барахлить, значит в канале, скорее всего скопилось много мусора, который падает либо со стороны крыши, либо из воздуха. Если кто-то из соседей делал такой капитальный ремонт, который затронул короб, то причина может быть в пробках строительного мусора расположенный поперек воздушного хода.

Требования к установке: все по закону

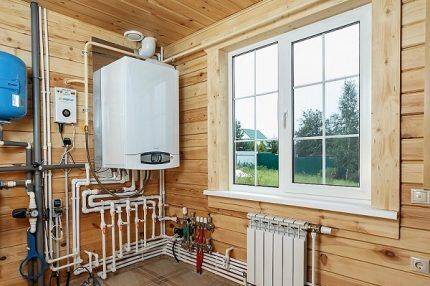

При установке газовых котлов, которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

наличие прочного фундамента и бетонированного пола;
проложенные коммуникации – водопровод, канализацию, трубы отопления;
утепление стен и газоотвода для предотвращения замерзания в холодный период;
площадь – не менее 15 м³;
высоту потолков – 2,2 м и выше;
обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

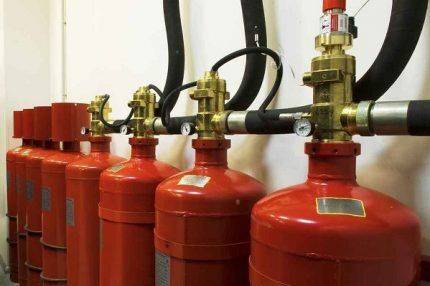

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

вывод газов и подача воздуха осуществляются через отдельные каналы;
размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;

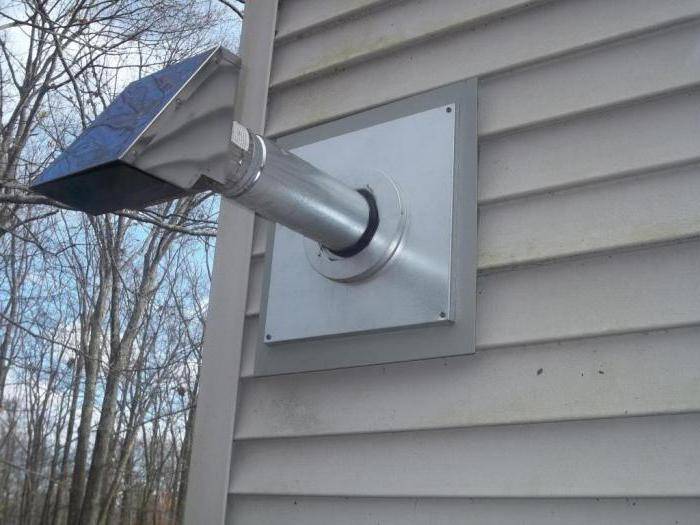

если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или настенного газового котла должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

Вытяжка должна быть безопасной

Так как вентиляция на кухне в частном доме посредством вытяжки, будет контактировать с людьми, будет располагаться рядом с мебелью, то фактор безопасности этого устройства является первостепенным. Еще на этапе ремонта нужно вывести для устройства отдельную розетку или хотя бы группу проводов, чтобы произвести скрытое подключение под корпусом. Последний вариант более эстетичен, но неудобен, если придется часто снимать систему.

Техника безопасности требует размещение розетки или провода на уровне, не ниже, чем 60 см над мойкой или плитой. Еще лучше, если вы подключите общее электропитание кухни к дифференциальному автомату или УЗО, который исключит даже малейшую вероятность поражения электрическим током.

Естественная вентиляция в доме

Для организации естественного обмена воздуха используют концепцию вертикальных вентканалов. Один конец монтируют в помещении, а другой выводят немного выше крыши здания.

Поскольку температура воздуха в доме обычно отличается от уличной, теплые потоки постепенно поднимаются по каналу вытяжки. Свежая порция поступает в комнаты из внешнего пространства через оконные и дверные блоки.

Работоспособность схемы естественной вентиляции зависит от неподвластных человеку факторов – ветра и температуры внешней среды

Среди главных достоинств такой системы – простота и минимальные затраты на обустройство, насыщение комнат природным воздухом, независимость от электричества.

Но есть и существенные минусы. Так, естественная вентиляция в частном строении будет срабатывать лишь пока температура воздуха на улице не превысит отметку 12 градусов по Цельсию. При больших показателях вытяжка не сможет полноценно работать.

На первый взгляд эта ситуация кажется идеальной для зимы, но и здесь есть недостаток, который просто невозможно игнорировать. При значительном перепаде температур уличного и внутреннего воздуха система начнет работать быстрее. Все тепло в буквальном смысле будет свободно вылетать в трубу.

Поэтому жители коттеджей и частных домов на обогрев тратят больше энергоресурсов, чем того требуют нормальные климатические условия.

Нестабильная работа в летний период – основной минус схемы естественной вентиляции

Для организации вентиляционной системы этого типа прокладывают отдельные трубы-воздуховоды из каждого подсобного помещения в общую шахту. Из кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой – от кухонной вытяжки.

А еще необходимо уделить особое внимание всем помещениям, полностью/частично расположенным ниже уровня земли в доме. В них накапливается токсичный радон

Чтобы уменьшить количество опасного газа, следует обустроить мощный вытяжной канал.

Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже наиболее эффективная приточно-вытяжная система не справится со своими задачами, если в подвальных помещениях частного дома или коттеджа всегда будет сыро.

Как можно повысить эффективность?

Существуют несколько способов, которые помогут улучшить действие системы воздухообмена с естественным побуждением:

установить специальный клапан на входе в канал;
смонтировать решетки с клапанами на каналы притока и оттока;
использовать дефлектор.

Оснащенный автоматикой клапан реагирует даже на незначительное изменение влажности воздуха. Его монтируют на входе в воздуховод внутри здания. Когда в комнате повышается влажность, автоматическое реле срабатывает и внутренний клапан приоткрывает канал больше.

В случае понижения показателей, устройство закрывает вход. Чувствительным элементом является датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

В зимний период клапан нужно дополнительно прикрывать. Это позволит минимизировать попадание холодного воздуха в жилое здание. Однако установка такого приспособления не перекроет все недостатки естественной вентиляции.

Вытяжные вентиляционные каналы обустраивают в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы таким образом, чтобы проход через крышу был организован в одной трубе

Другой действенный метод – монтаж решеток с клапанами на каналы притока и удаления воздушных масс. Управлять ними возможно только вручную. Положение клапана необходимо регулировать как минимум один раз в сезон, при изменении температуры воздуха на улице.

Усилению тяги в вытяжных вертикальных каналах может способствовать и ветер. Чтобы задействовать природную силу на верхнюю часть трубы надевают дефлектор – специальное приспособление, которое защищает воздуховод от мусора и осадков, а также увеличивает тягу.

Применение дефлектора позволяет повысить производительность дымохода/вентиляционного канала на 20%

Дефлектором один воздушный поток рассекается на два или даже больше с разными скоростями. Он создает разрежение, которое, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше вытягивает отработанный воздух.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

воздуховоды;
приточные каналы;
вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

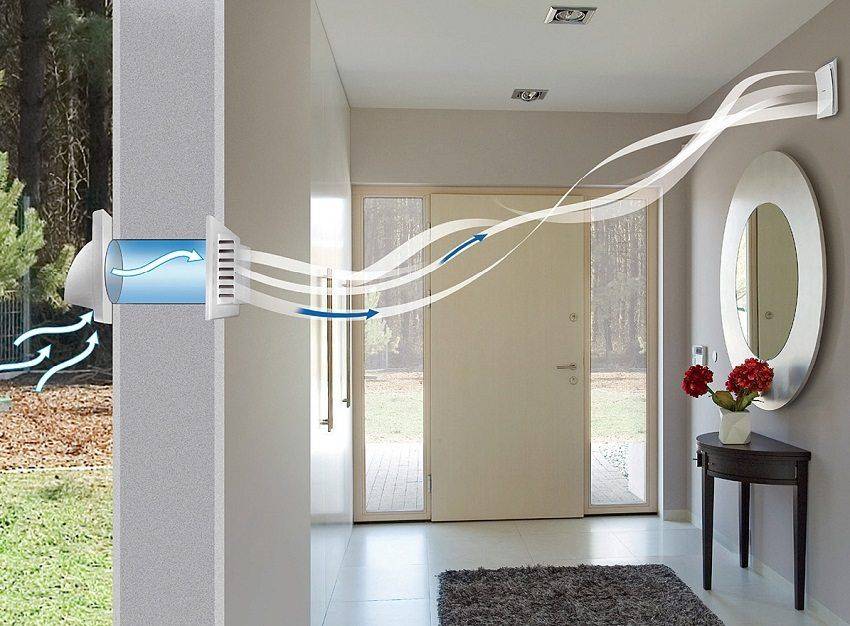

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

с механическим выводом воздушных масс;
с естественным притоком;
комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Устройство вентиляции

Теперь рассмотрим общую информацию, которая характерна для каждой системы вентиляции частного дома:

Для систем естественной вентиляции лучше всего использовать пластиковые трубы с идеально ровной внутренней поверхностью. Монтаж гофрированных труб разрешается только в том случае, если планируется приточно-вытяжная вентиляция.
Чем меньше изгибов и кривых в трубопроводе, тем более эффективной будет система.
Рекомендуется прокладывать все трубопроводы от входа до выхода как можно короче.
Если вы строите естественную вентиляцию, необходимо сделать вытяжные трубы высотой более 5 метров. В противном случае проект будет очень низким. Если вы не можете обеспечить такую высоту, установите вентиляторы в вытяжных каналах на верхних этажах.
При принудительной вентиляции мощность крыльчаток следует выбирать таким образом, чтобы количество приточного воздуха было немного меньше, чем количество вытяжного. В этом случае давление в системе будет снижено, что положительно скажется на общем климате в помещениях, а также на состоянии всех конструкций здания.
При естественной циркуляции воздух может забираться с улицы или из подвала.
Оптимальное количество воздуха для помещения площадью 40 квадратных метров составляет около 120 кубических метров в час.
Приток может осуществляться двумя способами – инфильтрацией, через щелевые отверстия и оконную вентиляцию, а также контролируемой, которая происходит через вентиляторы, установленные в трубах, и системами климат-контроля.
Вытяжные каналы должны располагаться на расстоянии 25 см от потолка.

Вытяжная вентиляция через стену на улицу: установка клапана через отверстие в стене
