Высота установки полотенцесушителя: общие правила и особенности.

Что важно учитывать при установке данного приспособления?

В многоквартирных домах подключение полотенцесушитель осуществляется путем внедрения в систему горячего водоснабжения. Простым языком, он выступает в роли компенсирующей петли трубопровода.

Неправильно выполненная врезка способна сократить теплоотдачу и нарушить горячее водоснабжение во всем многоэтажном доме. Современные зарубежные модели не предусмотрены для присоединения в общую систему водоснабжения. Опытные специалисты рекомендуют выбирать отечественные виды сушки для полотенцев. Они разработаны с учетом государственных стандартов.

Если в доме проведена пластмассовая система трубопровода, то в этом случае можно использовать разные виды материалов в процессе монтажных работ. Комбинированное устройство будет функционировать круглый год. Оно подключается к центральной системе отопления и регулируется датчиком нагрева воды. Увеличить мощность устройства можно при помощи диагонального или вертикального способа подключения.

Порядок монтажа полотенцесушителя

Правильная установка полотенцесушителя возможна только при учёте выполнения требований монтажа. Все допуски и размеры учитывают реальные аварийные случаи и направлены на устранение возможных причин аварии.

1. Расстояние от стены до центра сечения трубы должно быть от 35 до 55 миллиметров, в зависимости от размера.
2. Стандартный диаметр бесшовных труб 32 или 25 миллиметров.
3. Для монтажа конструкции стоят кронштейны, на которых крепится изделие. Соединение с магистральной трубой осуществляется резьбовыми муфтами. Внутренняя резьба соответствует 1* и ¾ *, в зависимости от диаметра. На трубопроводе соответствующий шаг резьбы, только внешний.
4. Диаметр магистрального трубопровода не должен быть больше, чем сечение полотенцесушителя. Данное требование предотвращает сопротивление и повышение давления в местах сужения, по правилам установки полотенцесушителя.

Направление движения теплоносителя сверху вниз. На схемах подключения полотенцесушителя подробно отмечены необходимые нормы и допуски

Следует обратить внимание, что монтаж оборудования в случае подключения к отопительной системе выполнен с перемычкой, позволяющей отключать обогреватель. Такое подключение называется закрытым

Существует открытая схема подключения к горячему водоснабжению. При этом перемычка не устанавливается.

Схемы подключения U-типа полотенцесушителей или конструкции М-типа одинаковы. Порядок её монтажа тот же. После монтажа, согласно правил, установки полотенцесушителей, проводятся гидравлические испытания давлением 1 Мпа в течение двух минут. После этого устанавливается водоразборная арматура.

Уровень розеток для подключения

Установка розеток и другого электрооборудования регламентированы требованиями. Главным аспектом в этом деле является безопасность человека, должна быть исключена малейшая вероятность поражения электрическим током. Монтаж целесообразно доверить электрикам, ведь стоимость разводки 1 точки не сильно ударит по семейному бюджету.

Действует простое правило: чем выше розетка от пола, тем лучше и безопаснее.

Оптимальным уровнем розетки для полотенцесушителя является 60 см. Этого достаточно, чтобы подключить электрооборудование и исключает вероятность короткого замыкания в случае потопа.

Установка полотенцесушителя должна проводиться специалистами, которые в работе соблюдают стандарты ГОСТ. Выполненный не по правилам монтаж полотенцесушителя на неправильной высоте может стать причиной последующего протекания и других проблем, вплоть до затопления соседей. В учреждениях образования, например, детских садах – действуют свои нормативные показатели.

Существуют сушильные устройства для ванной, отличающиеся способом подключения, видом используемого тепла. Для большинства важна высота полотенцесушителя от пола, которая влияет на работоспособность прибора.

Классификация полотенцесушителей

Змеевики бывают разными по форме, типу теплоносителя, материалу, из которого изготовлены. Выбирать конструкцию следует опираясь на размеры помещения, наличие и количество выводов, опытность мастера. В комплект к полотенцесушителю производители добавляют крепление, способное выдержать вес конструкции, заполненной водой.

Змеевики делятся на два вида по характеру теплоносителя:

• водные;
• электрические.

Модели первого типа встраиваются в систему горячего водоснабжения, что позволяет использовать их круглый год. Можно подключить устройство к отопительной системе, но тогда она будет прогреваться только в холодное время года. Водные полотенцесушители по типу подключения делятся на вертикальные, горизонтальные.

Электрические змеевики работают от сети, поэтому считаются автономными

Устанавливая такую конструкцию, важно уделить внимание заземлению, расстоянию до кранов, высоте монтажа. По типу подключения они делятся на правые, левые

Выбор полотенцесушителя осуществляют, учитывая форму изделия. Они бывают:

• П-образными;
• М-образными;
• лесенками.

Между собой модели отличаются площадью обогрева, количеством витков, способом фиксации. Среди пользователей популярен последний вид, так как на него помещается много вещей для просушки, однако, он занимает большую площадь.

По материалу изготовления различают несколько видов полотенцесушителей:

• из нержавеющей стали;
• чугунные;
• латунные;
• медные.

Независимо от выбранного типа змеевика, крепление нужно подбирать надежное, качественное, чтобы оно выдержало вес конструкции, воды в ней, мокрых вещей.

Особенности монтажа полотенцесушителей

Главным параметром полотенцесушителя является его размер. От него зависит отапливаемость помещения и количество размещаемых на изделии полотенец.

Размер полотенцесушителя выбирается исходя из площади ванной комнаты. В небольшом помещении не поместится большой полотенцесушитель, в просторном – в маленьком не будет смысла. Однако даже идеально подобранный размер полотенцесушителя имеет особенности размещения, связанные с типом подключения.

Водяной полотенцесушитель

Функционирование водяного полотенцесушителя зависит от центральной системы водоснабжения или отопления. Высоту и характер подключения полотенцесушителя необходимо рассчитывать, исходя из места расположения основных коммуникаций.

Подключение водяного полотенцесушителя может быть:

• Боковым. Подводка к стояку с горячей водой слева или справа. При подключении не нарушает целостность оформления, поэтому может осуществляться после отделочных работ.
• Диагональным. Обеспечивает хорошую циркуляцию воды в полотенцесушителе. Особенно актуально для систем со слабым напором.
• Напольным. Актуально для просторных помещений, где на полу достаточно свободного пространства. Может использовать разборную систему подключения к основной трубе.

Электрический полотенцесушитель

Если Вы решили купить электрический полотенцесушитель – обратите внимание на технику безопасности при его подключении. Установка электрических моделей не требует вторжения в систему водоснабжения

Но зависимость от электричества накладывает свои нюансы. Место размещения электрического полотенцесушителя зависит от расположения влагозащищенной розетки

Установка электрических моделей не требует вторжения в систему водоснабжения. Но зависимость от электричества накладывает свои нюансы. Место размещения электрического полотенцесушителя зависит от расположения влагозащищенной розетки.

Также для предотвращения чрезвычайных ситуаций потребуется:

1. Установка прибора автоматического отключения;
2. Тщательное заземление контактов;
3. Обеспечение максимальной вентиляции помещения.

Чаще всего планировка ванной комнаты не предполагает наличие розеток. Тогда для установки электрического полотенцесушителя необходимо:

1. Создать дополнительную разводку с защитой от влаги и необходимыми прорезиненными уплотнителями

Важно помнить, что на холодной стене скапливается конденсат, капля которого может привести к короткому замыканию

Однако электрический полотенцесушитель используется по требованию. Совершенно не обязательно держать его постоянно включенным. Тогда можно воспользоваться следующим пунктом для установки:

2. Вывести кабель энергоподачи за пределы ванной комнаты с оформлением или без. Оформление подразумевает штрабление тоннеля для кабеля в стене или закладку его в специальную коробку.

В любом варианте расположение розетки не должно быть ближе 70 см от любых труб и других сантехнических предметов.

Крепление кабеля подачи электроэнергии чаще всего находится внизу прибора. Там же расположена кнопка включения

Если вы решили купить электрический полотенцесушитель с терморегулятором – обратите внимание на его размещение, которое также накладывает ограничения

Комбинированный полотенцесушитель

Размещение комбинированных полотенцесушителей является наиболее сложным из всех существующих типов. Здесь необходимо учитывать расположение и трубопровода, и розетки

Также важно отследить расстояние от пола и от других элементов, контактирующих с водой

Все существующие требования и соблюдение особенностей монтажа приводят к безопасности и комфорту эксплуатации ванной комнаты. Комбинированные полотенцесушители как нельзя лучше справляются с поставленными задачами

Но при выборе такого полотенцесушителя обратите внимание на наличие запорных кранов для блокировки воды, циркулирующей по прибору

Чем проще полотенцесушитель, тем легче его подключение. Часто именно этот фактор играет роль в выборе изделия. Но не забывайте, что потраченные на более сложную установку силы обязательно компенсируются удобством и функционалом качественного правильно повешенного полотенцесушителя.

Источник

Особенности монтажа разных видов полотенцесушителей

Полотенцесушители различаются способом прогрева: водой, электричеством или их комбинацией. Подключение каждого вида имеет свои особенности.

Прибор нагревается водой, которая циркулирует по нему. Подключение осуществляется врезкой в трубы водоснабжения или отопления. При первом варианте устройство сушит, если расходуется вода, за ночь оно остывает. Это минус подобной схемы. При втором способе агрегат круглосуточно теплый, но только во время отопительного сезона.

Схемы подключения зависят от конструкции модели и расположения относительно стояка. Для оборудования, выполненного в виде змеевика, используется боковая врезка с любой стороны. Дополнительные трубопроводы не требуются, монтаж после отделочных работ не повреждает стены.

Система функционирует при соблюдении условий:

1. Для прибора находят такое положение, чтобы вход теплоносителя находился выше точки подключения, выход — ниже. Соблюдают уклон подводящих трубопроводов: 2 см на 1 пог. м.
2. Соединительные трубы не имеют изгибов, иначе образуются воздушные пробки. Желательна теплоизоляция.
3. Стандарт для подводов: диаметр стальных ¾», полипропиленовых — 25 мм.

В боковой схеме часто используется байпас — перемычка между подводящими трубами. Он может быть из трубы, диаметр которой на 1 шаг меньше. Теплоноситель должен обязательно подаваться сверху. На патрубках прибора можно установить краны для перекрытия подачи теплоносителя. Это позволяет отключить устройство для ремонта, не останавливая функционирование отопительной системы или ГВС.

Нижняя врезка применяется преимущественно для моделей типа лесенки. Обе точки подключения прибора расположены снизу. Полотенцесушитель размещают так, чтобы они находились выше места врезки. Соблюдают уклон подводящих труб 2 см на 1 м, тогда направление водного потока не влияет на работоспособность устройства.

Оборудование, работающее на воде, монтируют с учетом требований:

1. Диаметр труб прибора не может быть уже подводящих.
2. Запрещено устанавливать запорную арматуру на байпасе и перед ним — нарушается циркуляция, напор в системе всего дома. Место для ее монтажа — после перемычки.
3. Расстояние от прибора до стены — не менее 3,5 см при диаметре его труб до 2,5 см. Если больше, дистанцию увеличивают до 5-7 см.

Не допускается монтировать прибор ниже обратной трубы с теплоносителем. Вода опускается и не проталкивается дальше, не в силах преодолеть давление сверху. Циркуляция отсутствует, поэтому устройство не сушит. К подобному результату приводит вариант, если подвод горячей воды пытаются скрыть за потолком, а холодной — под полом. В верхней трубе образуется воздушная пробка, останавливается циркуляция теплоносителя.

Электрический

Розетка, если установлена в ванной комнате, должна быть класса IP44 — с крышкой на влагозащищенном корпусе, уплотнителями на входе кабеля. Ее не монтируют на холодной стене, где скапливается конденсат, который может привести к короткому замыканию.

• от ванны, раковины — не менее 60 см;
• до пола — минимум 20 см;
• до мебели — 75 см.

Сушильное устройство размещают в стороне от розетки, чтобы оно не закрывало ее корпусом.

При втором, более безопасном, способе точку подключения выводят за пределы ванной.

Электропроводка должна соответствовать условиям эксплуатации в помещении с повышенной влажностью:

• используется медный трехжильный кабель ВВГнг или ВВГнг-LS;
• обязательно заземление;
• устанавливают УЗО.

Проводка желательна скрытая, под кабель штробят стены. Можно воспользоваться гофрированным шлангом, рукавом, но только пластиковым, металлические изделия запрещаются.

Комбинированные

Комбинированные агрегаты подключаются к воде и электричеству. Источники тепла используются независимо.

Это плюс подобных систем, т. к.:

• экономится электроэнергия в отопительный период;
• летом включают при необходимости;
• обеспечивается быстрый прогрев ТЭНом.

Модели отличаются разнообразием форм и цветовых решений, вписываются в любой интерьер.

Двойное подключение требует точного расчета высоты и расстояния до труб. Инсталляция проводится с учетом требований к водяным и электрическим полотенцесушителям. Оптимальная высота над полом — 1 м.

Обязательно устанавливается байпас и отключающая арматура на обоих трубопроводах. Нагрев ТЭНом контролирует термостат.

На какой высоте устанавливать такой обогреватель

Расстояние до приборов от пола должно быть оптимально допустимой (1,2 м от поверхности пола). Профессионалы не рекомендуют его устанавливать возле стиральной машинки. Это может вызвать ее коррозию, вследствие высокой влажности от сушки вещей.

Однако некоторые считают, что полотенцесушитель можно монтировать над стиральной машиной с фронтальным видом загрузки белья,но так, чтобы он не мешал свободному открытию их крышки.

Крепления у полотенцесушителей должно быть высотой от 0,9 до 1,7 м, чтобы обеспечить максимальный комфорт для проживающих в квартире людей, и дать возможность удобно развешивать вещи для просушки.

Но следует учитывать, что до сантехнических приборов должно быть расстояние, как минимум 0,6 м. В очень маленьких ваннах, в которых нет возможности соблюдать все требования к правилам установки полотенцесушителей, применяются следующие:

• от пола минимум 1 метр для изделий в виде буквы М;
• 1,1 метр для полотеничков в форме U.

Высоту от пола нужно делать такой, чтобы она была удобна для всех. Это около 120 — 130 см, как раз на такой высоте следует расположить среднюю часть полотенцесушителя, до неё дотянутся как взрослые, так и дети.

Если монтируется прибор в виде лесенки, то его нужно располагаться на такую высоту, чтобы взрослому человеку было удобно доставать до верхней перекладины сушилки.Можно встретить и полотеничники, которые располагаются практически от пола.

Установка электрического полотенцесушителя по правилам – на заметку домашнему мастеру

Электрический полотенцесушитель в ванной

Как подключить электрический полотенцесушитель так, чтобы потом не переживать за безопасность жильцов вашей квартиры и не обходить это устройство стороной? Ответ на этот вопрос прост.

Для этого следует соблюдать нормы ПУЭ, а также элементарные нормы безопасности при монтаже. И дабы у вас не возникло с этим проблем, в нашей статье мы подробно опишем не только сам процесс подключения, но и раскроем все сопутствующие вопросы.

Различия полотенцесушителей

Но прежде чем приступать непосредственно к вопросу монтажа, давайте разберем те особенности, которые есть у различных моделей, и какое влияние они окажут на процесс монтажа.

Мощность электрических полотенцесушителей	Одним из основных таких параметров является мощность. Знание этого параметра нам необходимо для выбора электроустановочных устройств, таких как: розетка, автомат УЗО, групповой автомат, для определения требуемого сечения провода, а также для определения возможности подключения данного устройства в уже действующую сеть (см. Как выбрать электрический полотенцесушитель).
Передвижной полотенцесушитель	Следующим важным фактором является тип полотенцесушителя. Это может быть стационарная установка, а может быть устройство, отличающееся от передвижного масленого радиатора только визуально.
Полотенцесушитель со скрытой проводкой	Так же сразу стоит определиться с типом подключения. Существуют полотенцесушители электрические со скрытой проводкой и с выведенным для подключения проводом и вилкой. Первые подключаются скрытым способом непосредственно к электрической сети, а вторые подключаются к любой ближайшей розетке.

Общие правила подключения полотенцесушителей

Определившись с основными параметрами важными для правильного подключения, переходим к подбору материалов и выбору места установки полотенцесушителя. Эти правила едины для всех типов, поэтому мы их объединили в этом разделе.

Прежде всего нам необходимо знать можем ли новую электроустановку подключить к уже действующей сети. Для этого нам необходимо знать ее мощность, которую потом легко можно перевести в номинальный ток.

Для этого пользуемся законом Ома. Согласно которого ток равен мощности деленной на напряжение. Мощность у нас известна, допустим 1500Вт, а напряжение в нашей розетке равно 220В. То есть для данного полотенцесушителя номинальный ток будет примерно равен 7А.

Однополюсный групповой автомат на 16А

Групповые автоматы в вашей квартире обычно имеют номинальный ток в 16 или 25А. И дополнительных 7А будет существенной прибавкой. Поэтому нам необходимо просчитать выдержит ли наша сеть такую прибавку. Для этого необходимо просчитать и суммировать номинальный ток всех электроприборов, в данной групповой сети, которые могут одновременно работать. И если полученное значение будет выше номинальных параметров групповых автоматов, то лучше создать еще одну групповую сеть, к которой будет подключён только наш полотенцесушитель.

• Следующим важным параметром является выбор провода. Как говорит инструкция — это обязательно должен быть медный провод с сечением не ниже 1,0 мм2. Именно такое значение устанавливает ПУЭ для проводов групповой сети.
• В нашем случае этого достаточно. Но если вы монтируете более мощный полотенцесушитель, то вам следует произвести выбор согласно табл. 2.3.2 ПУЭ.

Таблица для выбора сечения проводов

Теперь, что касается места установки полотенцесушителя. Согласно норм ПУЭ вся ванная комната разделена на 4 зоны и установка электроприборов с IPх5 разрешена только в зоне 2 и 3. Эта зона располагается на расстоянии более 60 см от края раковины, ванной или душевой кабинки.

На фото зоны по электробезопасности в ванной комнате

Обратите внимание! Это же правило касается и розеток. Поэтому если вам необходимо будет разместить розетку в ванной комнате, то она так же должна располагаться на расстоянии не ближе 60 см от указанных выше мест

Монтаж электрических полотенцесушителей

Теперь можно перейти непосредственно к монтажу. Так как электрические полотенцесушители со скрытой проводкой имеют некоторые особенности монтажа, в отличие от их собратьев с проводом и вилкой, то рассмотрим мы их отдельно (см. Подключение электрических полотенцесушителей).

Критерии выбора места расположения для установки полотенцесушителя в ванной комнате

Устройства, подключаемые к системе отопления или водоснабжения, монтируют в ванной комнате: там сушат полотенце и остальное влажное бельё.

Перед покупкой изделия замеряют:

• Площадь ванной комнаты.
• Доступную для монтажа площадь стены.
• Высоту потолка.

От размера радиатора зависит мощность — количество тепла, которое прибор отдаёт ванной комнате. Для помещения до 6 кв. м. выбирают устройство с соотношением сторон 40х50 см, а в комнату размером 8 кв. м. — с длиной и шириной по 60 см.

Приобретают модели следующих габаритов:

• 400х650;
• 500х600;
• 480х600.

Справка! Сушители таких размеров экономят полезное пространство ванной, не допускают сырости и обогревают комнату.

Требования к помещению:

• Общий уровень влажности соответствует норме.
• Установка проведена в просторном помещении.
• Вблизи устройства не размещены легко воспламеняющиеся материалы.

Важно! Для уточнения особенностей использования прибора консультируются со специалистом

Какие правила нужно соблюдать при монтаже

Монтаж производят путём врезки в систему горячего водоснабжения или отопления. Рекомендуют использовать первый способ, поскольку подача горячей воды осуществляется постоянно. Установка проходит в несколько этапов:

• Демонтаж старого изделия.
• Сварка труб.
• Монтаж на устройство двух кранов.
• Установка перемычки для прибора и шарового крана на байпасе полотенцесушителя.

Важно! До начала проведения работ рекомендуют написать заявление в управляющую компанию на перекрытие воды с указанием даты. Варианты монтажа, при которых используют разные материалы:

Варианты монтажа, при которых используют разные материалы:

• Медные трубы. Требуются профессиональные навыки и оборудование: при работе используется метод пайки.
• Металлопластиковые трубы. Вариант бюджетный, работы проводятся быстро. Материал неустойчив к смене давления.
• Полипропиленовые трубы. Способ отличается прочностью, надёжностью и приемлемой стоимостью. Монтаж проходит методом сварки.

Уровень розеток для подключения

Установка розеток и другого электрооборудования регламентированы требованиями. Главным аспектом в этом деле является безопасность человека, должна быть исключена малейшая вероятность поражения электрическим током. Монтаж целесообразно доверить электрикам, ведь стоимость разводки 1 точки не сильно ударит по семейному бюджету.

Действует простое правило: чем выше розетка от пола, тем лучше и безопаснее.

Оптимальным уровнем розетки для полотенцесушителя является 60 см. Этого достаточно, чтобы подключить электрооборудование и исключает вероятность короткого замыкания в случае потопа.

Установка полотенцесушителя должна проводиться специалистами, которые в работе соблюдают стандарты ГОСТ. Выполненный не по правилам монтаж полотенцесушителя на неправильной высоте может стать причиной последующего протекания и других проблем, вплоть до затопления соседей. В учреждениях образования, например, детских садах – действуют свои нормативные показатели.

Есть ли какие-то требования по высоте установки полотенцесушителя над полом?

Существуют определенные нормативы СНиП, которые регламентируют установку оборудования такого типа, как полотенцесушители.

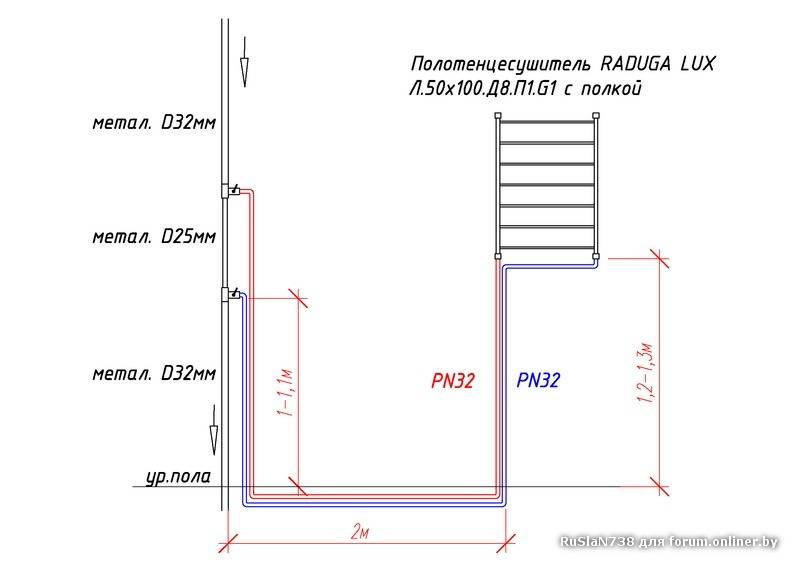

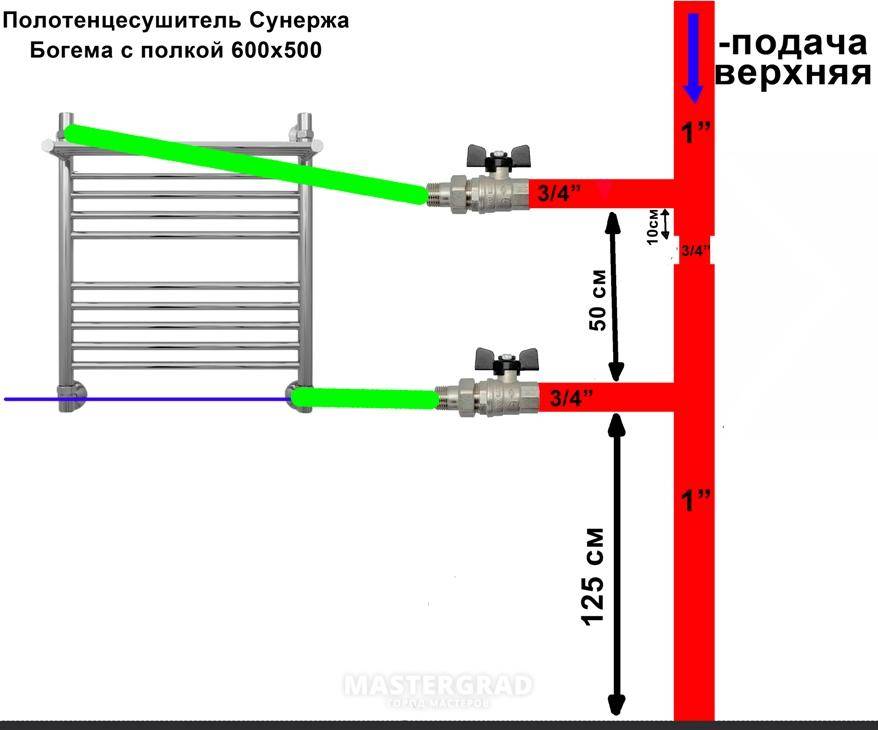

Монтаж полотенцесушителя нужно производить на расстоянии 120 см от уровня пола и отступать от всех рядом находящихся предметов, таких, как ванна, раковина, душ и прочее сантехническое оборудование, не менее 60 см.

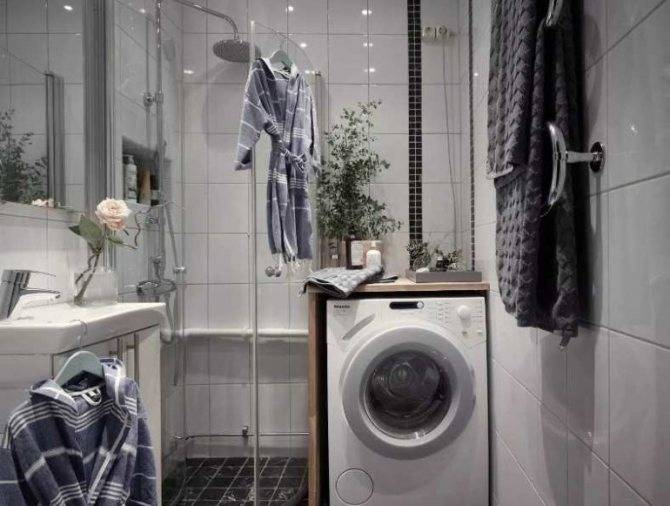

При этом полотенцесушитель можно располагать непосредственно над стиральной машиной, при чем так, чтобы он не препятствовал свободному открыванию крышки машины с фронтальным типом загрузки белья.

Если монтируется полотенцесушитель типа лесенки, то он должен располагаться на такой высоте, чтобы взрослому человеку был обеспечен свободный доступ к верхней перекладине сушилки.

По высоте нет никаких требований ни в одном нормативном документе, если я не прав, то укажите номер документа и главу, где говорится о том, на каком расстоянии необходимо устанавливать полотенцесушитель от пола.

Есть только рекомендации от специалистов и то они больше ведут к двум характеристикам:

1. Удобство в использовании.
2. Отопление ванны.

Хотя ясно везде сказано, что полотенцесушитель не относится к системам отопления, он больше предназначен для поддержания микроклимата в таком влажном помещении, как ванная комната.

А раз он не относится к системам отопления, значит и нет особого закона по его высоте с этой стороны.

Все ссылаются на справочники сантехников, которые были написаны ещё в 50-х годах и перепечатаны в более ближние годы.

Так вот в этих справочниках есть рекомендации по низу, который должен быть не менее 60 сантиметров, т.е. чем ниже, тем больше пространства он будет прогревать.

Сейчас выпускают такие полотенцесушители, которые практически на пол устанавливаются.

Требования по установке полотенцесушителя, напрямую зависят от его размера, потому что вопреки его прямого назначения на него вешают не только полотенца, а иногда и носки и носовички, а их размер и конфигурация очень различные.

Куда подключить и где повесить

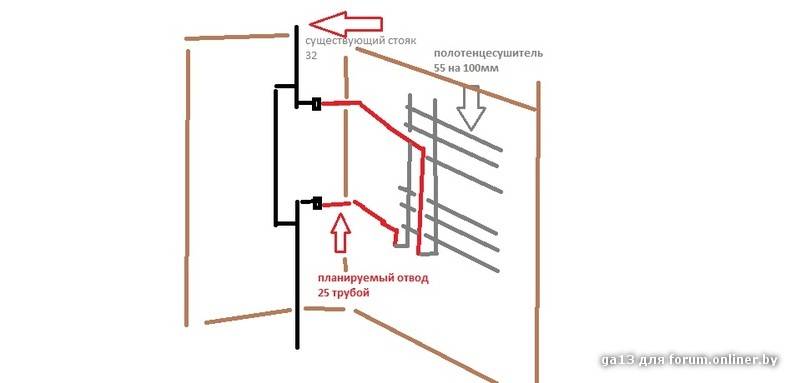

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС

На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки и подключения полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

• малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
• достаточного давления (2 атм или больше)
• отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Особенности и способы монтажа полотенцесушителя

Электрический полотенцесушитель прикрепляется к стене и подключается к сети через розетку. Нельзя располагать ее над ванной (2,25 м от дна). Если расстояние до чаши составляет менее 60 см, то нужно оборудовать прибор защитой от брызг. Розетка для сушилки должна быть защищена от попадания влаги и обладать запасом мощности.

Работа водяного полотенцесушителя основана на принципе гравитационного насоса. Циркуляция теплоносителя происходит под давлением его массы, поэтому неправильный выбор изгиба или сужение труб может привести к прекращению движения воды. Сушилку можно установить путем бокового, диагонального (косого) и нижнего подключения.

При боковом подключении патрубки подводятся к одной стороне прибора, а при косом — к противоположным (например, к дальнему от стояка верхнему углу и ближнему нижнему). В обоих случаях подача теплоносителя осуществляется сверху.

Если диаметр подводящей трубы более 32 мм, а отдаленность сушилки от стояка не превышает 2 м, то подвод может быть горизонтальным (перпендикулярно к основному стояку). В других случаях нужно усиливать гидравлическое давление за счет правильного уклона: он составляет 2-3 см на каждый метр подводки.

Точки врезки в стояк должны располагаться выше и ниже соответствующих подводов полотенцесушителя. Это позволяет воде двигаться под давлением в общей системе и собственным весом.

Оптимальный диаметр подводки составляет 25 мм для армированных полипропиленовых труб и ¾ дюйма — для стальных.

Если из-за размеров прибора или отсутствия свободного пространства на стене нельзя выполнить боковую или нижнюю подводку, то можно применить альтернативные схемы подключения. При выборе нужно соблюдать принцип гравитационного насоса.

При установке полотенцесушителя нужно соблюдать следующие условия:

• Диаметр трубы сушилки должен соответствовать диаметру стояка отопления или горячей воды. Использование более тонкого изделия или сужающих фитингов приводит к нарушению циркуляции воды.
• Между подводящей и отводящей трубами устанавливается перемычка (байпас). Она обеспечивает оптимальную скорость движения воды и сохраняет ее температуру за счет разделения общего потока. На участке между байпасом и полотенцесушителем можно установить запорные краны, которые позволят отключать прибор без перекрытия стояка. Перемычка располагается вровень с общей трубой или смещается в сторону сушилки. Диаметр байпаса может быть таким же, как у подвода, либо на 1 типоразмер меньше. Сужение допустимо только при боковом подключении.
• Ставить запорные краны до перемычки запрещено. На подводящей трубе и байпасе можно смонтировать трехходовые или шаровые вентили, которые позволят направлять воду в перемычку или нагреватель.
• Прибор рекомендуется устанавливать на расстоянии 1,2 м от пола. Проем между змеевиком и облицовкой зависит от его диаметра. Если последний составляет до 25 мм, то расстояние до стены должно быть не меньше 3,5-4 см, а если более 25 мм, то от 5-7 см.
• Крепеж полотенцесушителя должен обеспечивать некоторую свободу движения. Жесткие сварные соединения не применяются, т.к. при расширении металлической трубы в швах будут накапливаться микродефекты.

При установке нужно стремиться уменьшить количество переходников, соединений и изгибов. Каждый из этих элементов является потенциальной точкой протечки.

Правила и высота установки полотенцесушителя по СНиПам

Бывают электрические. Электрические во многом удобнее: можно установить практически везде, где есть розетка, монтаж проще и безопасней. Но остается вопрос со стоимостью эксплуатации. Самый скромный полотенчик будет наматывать от 100 ватт в час. В пересчете на месяц получается уже не мало.

Водяной может быть подключен либо в контур отопления, либо в линию подачи горячей воды. В многоэтажных домах, где в основном практикуется однотрубная система отопления, подключают к стояку ГВС. В частном доме можно и к контуру отопления, но при этом нужно учитывать, протолкнет ли помпа вашего котла эту воду.

Способ устройства

Строго говоря, полотенцесушитель — это тоже отопительный прибор. Поэтому для его эффективной работы важна общая площадь контакта. Или, в данном случае, общая длина всех трубок, по которым течет теплоноситель. Именно этим объясняется разнообразие устройства полотенцесушителей.

Бывают совсем простенькие: П или М образные (обычно такие стоят изначально).

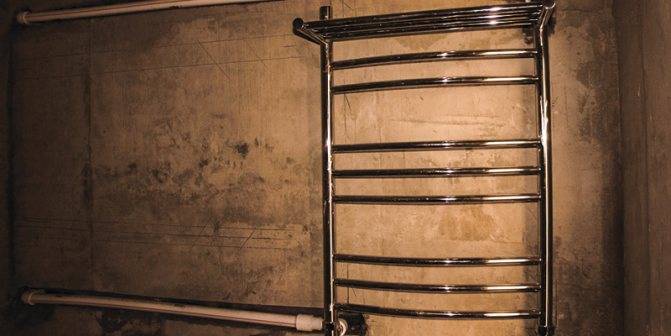

Бывают и посложнее: различные варианты “лесенки”. Эффективная площадь у них больше, но есть и один существенный недостаток: наличие сварных стыков. Классический змеевик может быть изготовлен из бесшовной трубы, а вот стыки “лесенки” могут и потечь.

Это вообще-то проблема всех полотенцесушителей, включенных в магистраль ГВС.На шов воздействует большое давление. Плюс теплоноситель агрессивный поэтому желательно сразу это учитывать и подбирать хромированные и нержавеющие варианты.

Особенности установки

Как это часто бывает, если собираетесь устанавливать полотенцесушитель самостоятельно, то возможны два варианта. Либо все уже сделано по уму, и замена пройдет быстро. Либо придется повозиться и на этот раз сделать все правильно.

Вещь №1 — байпас. Здесь об этом уже было. Позволяет проводить ремонтные работы без того, чтобы перекрывать весь стояк.

Достаточно перекрыть два шаровых крана на выходах собственно к полотенцесушителю.

Байпас в металлическом исполнении.

Байпас из полипропилена

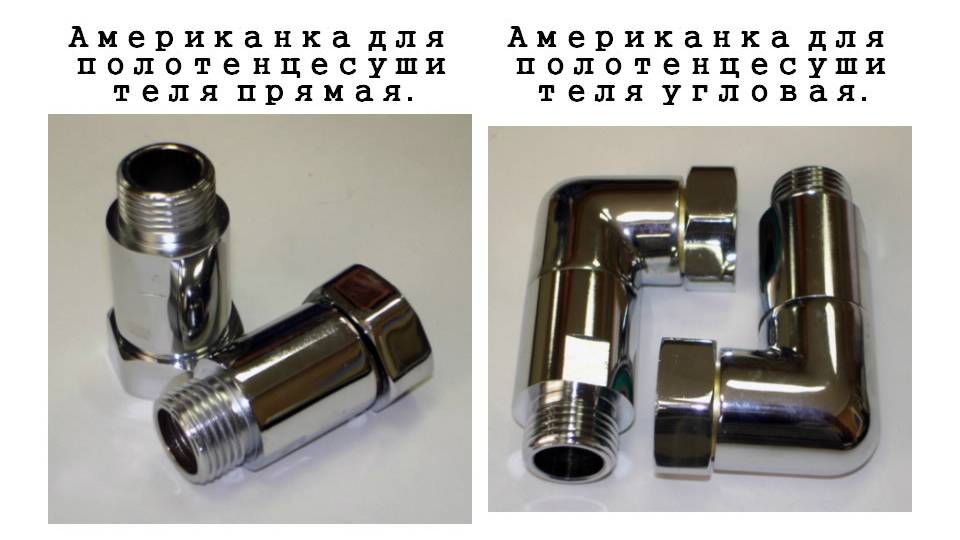

№2 Шаровые к самому полотенцесушителю подключаем американкой — это разъемное соединение и если когда-нибудь придется его снимать, все будет легко и просто.

Тип подключения. “Лесенки” можно подключать как угодно: краны на них можно менять как угодно.

Также у них в комплекте идут краны Маевского. Они нужны, чтобы стравливать накапливающийся в системе воздух. Для подстраховки принято подводящие трубы делать с небольшим наклоном — чтобы высшая точка была на стояке. У традиционных змеевиков боковое подключение

Кран Маевского ставить некуда, потому важно помнить про уклон

Важный пункт, который, вообще-то, следует учитывать еще в процессе выбора полотенцесушителя: расстояние между осями.

Чем дальше планируется отступать от стояка, тем больше должно быть межосевое расстояние.

Расстояние от стены зависит от диаметра труб полотенцесушителя. При диаметрах до 23 мм нужно отступить от стены не менее 35 мм — для нормальной конвекции теплого воздуха. При больших диаметрах — не менее 50 мм. В комплекте идет крепеж, который можно телескопически раздвигать на необходимое расстояние.
