Кабель HDMI тюльпан
Переходной кабель HDMI тюльпан предназначается для трансляции видео- и аудиофайлов. Такой переходник отличается простой конструкцией, доступной стоимостью и эффективностью работы.
Конструкция и принцип работы переходного кабеля
Конструкцию RCA-адаптера представили еще в 40-х гг. XX в., но из-за массы недостатков она утратила свою популярность. Сложности обусловлены наличием разноцветных кабелей, которые нужно правильно подключать в соответствующие разъемы.
На смену устаревшей технологии DVI пришел передовой стандарт передачи мультимедийных данных. Он обеспечивает синхронное и бесперебойное воспроизведение контента на внешнем мониторе. Современные HDMI AV-конвертеры представляют собой цельный кабель с высокими пропускными способностями.
HDMI разъем состоит из 5 групп с 3 жилами. Еще 4 жилы отведены в отдельную группу. Такой интерфейс позволяет соединять 4 группы экранированных цепей для трансляции видеосигнала, а также оснащается проводами питания.
Особенности переходника
Для устранения отрицательных свойств старых переходников были разработаны соединительные коннекторы. В таком кабеле используется миниатюрный чип, преобразующий цифровой сигнал в композитное аудио или видео. Затем обработанный материал передается на дисплей телевизора.
Приспособление потребуется для владельцев старой радио- и телетехники с кинескопами. Т.е. если у вас есть аппаратура с устаревшими интерфейсами, такой соединительный провод незаменим.
Приобрести переходник можно на любом рынке радиотоваров и комплектующих для ТВ.
По конструкции коннектор представляет собой небольшой модуль с кабелем. Один конец отведен под интерфейс HDMI, а другой — под разноцветные разъемы типа RCA (тюльпан).
Как сэкономить на приобретении переходника
Чтобы передавать сигнал с компьютера на телевизор с RCA-разъемами или синхронизировать старые видеокамеры с современной техникой, не обязательно покупать готовый адаптер в магазине. Такой коннектор несложно изготовить своими руками, придерживаясь простых схем и инструкций.
Как подключить тюльпаны
Подключение тюльпанов к телевизору – процедура несложная. В большинстве случаев, современные модели оснащены специальными композитными входами для этих коннекторов. Цвет тюльпанов соответствует цветам этих входов: то есть, жёлтый тюльпан нужно подключать в жёлтый вход, остальные аналогично. В редких случаях можно увидеть входы синего и зелёного цвета. Они необходимы для передачи соответствующих цветовых потоков на видео. Бывает, что в телевизоре (в основном старых моделях) отсутствует вход для красного коннектора. Это означает, что данная тв-модель не поддерживает стереозвук. Подключение к старому телевизору будет отличаться тем, что красный тюльпан просто остаётся не у дел. Если правильно подключить тюльпаны к телевизору, то он сразу же начнёт отображать видео и аудио с работающего внешнего устройства.
Важно! На отдельных телевизорах может отсутствовать разъём тюльпан. В этом случае необходимо будет воспользоваться переходником
Это может быть и SCART – RCA и HDMI – RCA, VGA SVGA – RCA и другие варианты. Таким образом, при необходимости подключить колокольчики можно к абсолютно любому телевизору или монитору.
Что делать, если все цвета одинаковые
Может возникнуть ситуация, когда в тв-приемнике имеется несколько входов одинакового цвета. В этом случае, для подключения RCA-кабеля требуется сделать следующее.
- Обнаружить на коннекторах знак «IN» либо изображение в форме двух стрелок.
- Найти аналогичную группу на TV с аббревиатурой AV Там будет видно, что каждый из входов подписан буквами V (Y), L, R.
- V означает видео, соответственно туда подключается жёлтый коннектор, L – левый звуковой канал, т.е. место для подключения белого элемента тюльпана. Наконец, R – правый аудио канал, специально для красного коннектора.
Подключение к телевизору Samsung
Для начала необходимо подключить RCA-кабель к выключенному телевизору в соответствие с инструкцией, изложенной выше. Включить TV, на пульте ДУ нажать кнопку SOURCE. На экране будет отображен список возможных внешних источников. В этом списке нужно выбрать «AV» и нажать кнопку ВВОД. Если внешнее устройство включено, то на экране ТВ отобразится его сигнал.
Важно! Подключение к телевизору LG аналогично, только на пульте ДУ кнопку SOURCE заменяет кнопка INPUT.

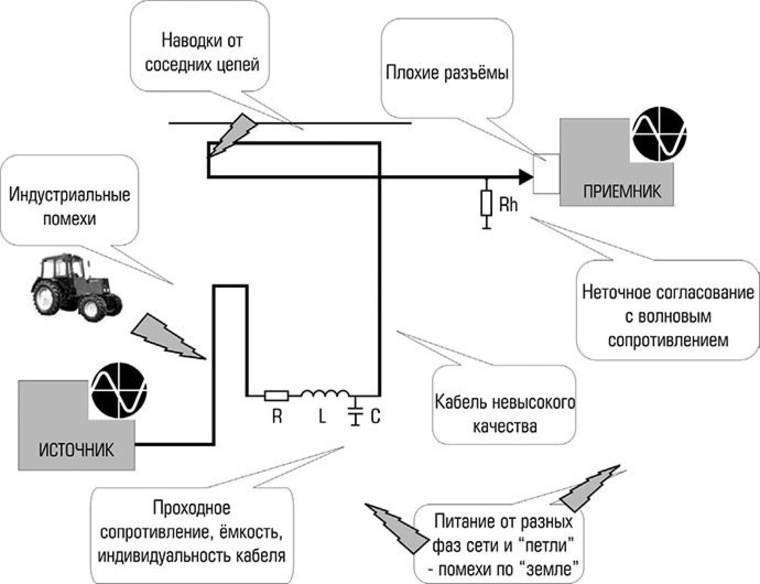

Длина небалансных кабелей
Гитары, клавишные инструменты, источники сигнала (плееры CD, MD, ноутбуки без выносных звуковых устройств) и т. д., часто «коннектятся» небалансным типом подключения. Не следует пользоваться в этом случае небалансным кабелем длиннее 5 метров. Если линия должна быть длиннее — необходимо пользоваться устройствами, называющимися директ-боксы (DI-box или Direct Injection Box). Эти устройства служат для преобразования несимметричного сигнала в симметричный. К тому же часто гальванически развязывают вход и выход, что может быть очень полезно для борьбы с электромагнитными помехами, земляными петлями.
Композитный интерфейс
Интерфейс, в котором сигналы цветности и яркости не разделены, а передаются по одному каналу связи, называется «композитным» (т.е. многокомпонентный). Это один их самых первых упрощенных интерфейсов. Из-за «смешивания» сигнала на входе в кабель и его последующего разделения при прочтении на устройстве вывода, возникают паразитные перекрестные помехи. Исключить их полностью невозможно. Появляется «смазанность» картинки.
Это считается основным недостатком «композита», который ограничивает качество передаваемого видеосигнала. Композитный кабель, как правило, трехжильный. Желтым цветом обозначается разъем RCA для передачи видео, белым и красным (моно и 2-й канал стерео) — звуковые проводники. Технических различий в свойствах всех 3 жил кабеля нет. Цветовая маркировка необходима для прослеживания концов одного провода (вход-выход), чтобы пользователь их не перепутал.
RCA (разъём) — это… Что такое RCA (разъём)?
Разъёмы RCA для видеосигнала и стереофонического звука. Жёлтый — для видеосигнала, белый — для монофонического сигнала или левого канала стереофонического двухканального аудиосигнала, красный — для правого канала стереофонического двухканального аудиосигнала. RCA jack (также называемый phono connector, или CINCH/AV connector, а также в просторечии «тюльпан», «колокольчик») — стандарт разъёма, широко применяемый в аудио- и видеотехнике.
Название RCA произошло от названия Radio Corporation of America, предложившей этот тип разъёма в начале 1940-х годов для подключения фонографов к усилителям.
Большим недостатком данного типа соединений является то, что при подключении сначала соединяется контактная пара сигнала, а затем — корпусов. Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами (часто наблюдалось при подключении телевизоров к ТВ выходу на видеокартах).

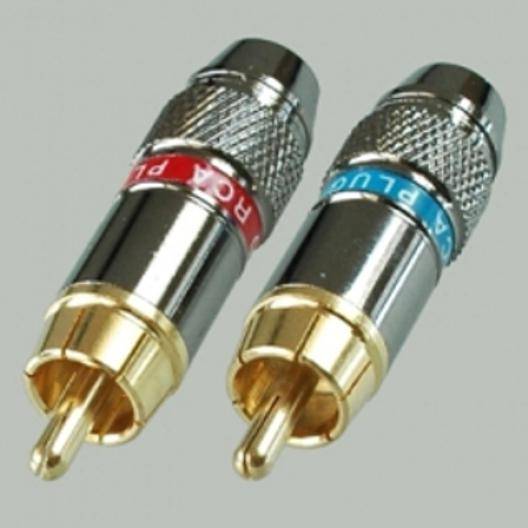

Стандартный штекер RCA (на слэнге папа), выглядит как центральный металлический выдающийся вперёд коннектор диаметром 3.2 мм (3.18 для размера 0.125 дюйма), внешней открытой длинной 9.0 мм (9.52/7.92 мм для размеров 0.375/0.312 дюйма), внутренней закрытой длинной 6.0 мм (5.56 для размера 0.219 дюйма). Окружённый металлическим круглым ободком, минимальным внутренним диаметром 8.0 мм (8.33 для размера 0.328 дюйма). Внешний диаметр ободка, зависит только от его толщины, и не нормируется.
Панельный RCA разъем (на слэнге мама), на который одевается ободок, имееет внешний диаметр 8.0 мм (8.33 для размера 0.328 дюйма), и глубину 7.50 мм (7.14 для размера 0.281 дюйма), поэтому, обжимающие губки ободка должны иметь немного больший внутренний диаметр.
В бюджетных версиях пространство между коннектором/цангой и ободком/корпусом заполняется пластмассой или полиэтиленом, в дорогих тефлоном или керамикой.
Стандартные цвета
Различные сигналы используют свой цвет разъёма, определяемый стандартом, но многоканальное аудио (7.1 и далее) до сих пор не имеет стандартных цветов.
В случае использования вывода звука на динамики телевизора, приводится приведение к левому каналу (разъём белого цвета).
| Композитный аналоговый видеосигнал | Составной | Жёлтый |
| Аналоговый аудиосигнал | Левый/Моно | Белый |
| Правый | Красный | |
| Центр | Зелёный | |
| Левый (surround) | Синий | |
| Правый (surround) | Серый | |
| Левый тыловой (surround) | Коричневый | |
| Правый тыловой (surround) | Рыжевато-коричневый (цвета загара) | |
| Сабвуфер | Пурпурный | |
| Цифровой аудиосигнал | S/PDIF | Оранжевый |
| Компонентное аналоговое видео (YPbPr) | Y | Зелёный |
| PB | Синий | |
| PR | Красный | |
| Компонентное аналоговое видео/VGA (RGB/HV) | R | Красный |
| G | Зелёный | |
| B | Синий | |
| H (Сигнал синхронизации по горизонтали)/ S (Синхросигнал композитного видео) | Жёлтый | |
| V (Сигнал синхронизации по вертикали) | Белый |
См. также
Разъёмы аналоговых сигналов:
Разъёмы аналогово-цифровых сигналов:
Разъёмы цифровых сигналов:
- Технологии передачи сигнала Токовая петля
- TMDS
- LVDS
- BLVDS
- МLVDS
Где применяется компонентный формат видеопередачи?
Данную кодировку используют при передаче изображения, известного как DVD-стандарт. Практически все DVD-плейеры имеют видеовыход, к которому подключается трехпроводный компонентный кабель, что обеспечивает чистые и богатые цвета, а также четкое изображение. Чаще всего такие проигрыватели имеют несколько различных по типу видеовыходов. Однако использование таких интерфейсов приведет к тому, что высокое по качеству компонентное видео будет сжиматься и передаваться в худшем стандарте (например, в композитном) на ваш монитор. Поэтому если ваш плейер и телевизор способны работать в режиме компонентного видео, то лучше использовать именно этот стандарт. Как правило, такой шнур состоит из трех разъемов типа RCA, которые обозначаются красным, зеленым и синим цветами (Y, B-Y, R-Y)
Если телевизор и монитор имеют такой же тип разъемов, тогда важно соблюдать цветовую маркировку. Чаще всего на приемные устройства принимают компонентный сигнал через порт VGA
Этот интерфейс оснащается 15-контактным D-sub-разъемом.
Такой шнур выпускается всеми производителями.
Распространение нового формата
Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:
Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.
Основные цвета проводов-тюльпанов
«Тюльпаны» известны в одно-, двух- и трехштекерных конструкциях. При этом тройная разновидность встречается чаще. Двойной аудиокабель состоит из одного красного штекера и одного белого, в то время как тройной вариант имеет добавление желтого.

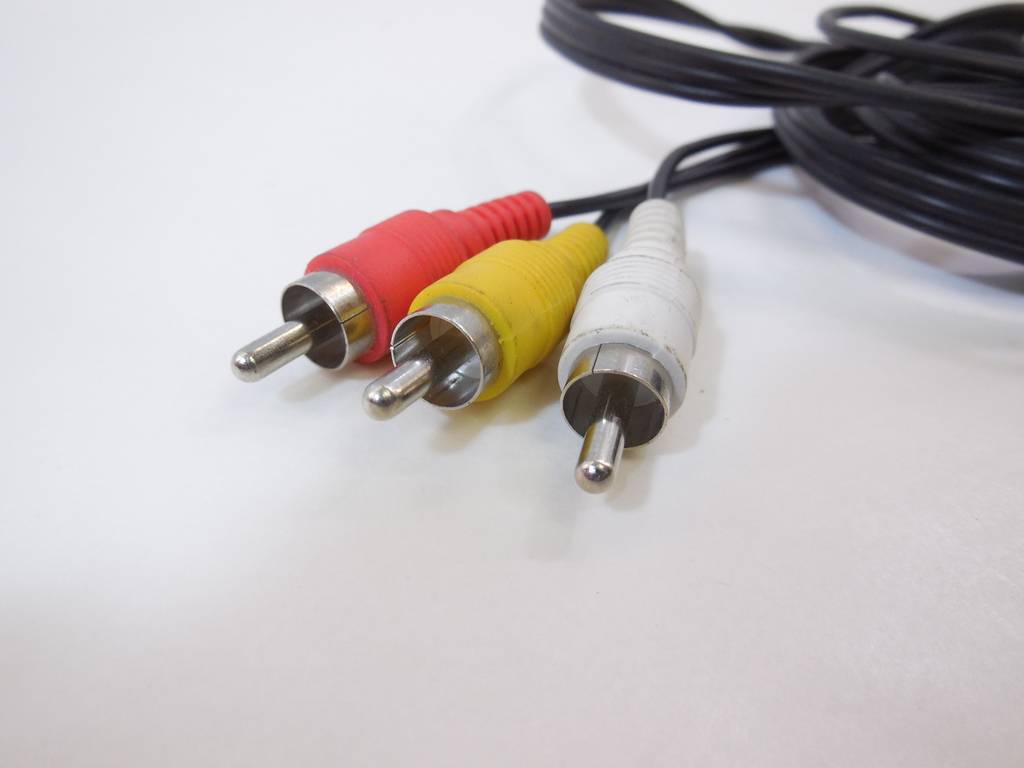

Базовыми цветовыми сигналами являются желтый, белый и красный. Понять, что означают цвета проводов-тюльпанов и как их правильно подключить, не составляет особого труда.
Желтый штекер применяют для подключения видео; белый – для аудиосигнала с левой стороны; красный – для аудиосигнала правого гнезда. При этом учитывают соответствие цвета провода с цветом входа на устройстве.
Если на телевизоре присутствуют входы с одними и теми же цветами, то используют расшифровку:
Таким образом, зная, для чего применяются провода-тюльпаны и какой цвет за что отвечает, подключаем: желтый штекер к V-разъему, белый – к L-входу и красный – к R-входу на телевизоре.
В том случае, если штекеров-тюльпанов три, а на телевизоре два входа, то подсоединяют только желтый (к видеосигналу) и белый (для принятия моносигнала звука). Красный провод не используется совсем.
Распиновка VGA — корректная распайка мониторного разъема
Распиновка VGA. Мониторный VGA-разъем и в настоящее время является наиболее известным и популярным интерфейсом мониторов, который был разработан компанией IBM более тридцати лет назад. Но даже невзирая на это, видео стандарт VGA, можно встретить установленным на большинстве современной компьютерной технике. Особенно на компьютерах, где необходимо вывести видео в упрощенном графическом режиме, с разрешением 640×480.
Абсолютно все графические карты производимые в мире совместимы с таким режимом. Процесс вывода видеоинформации с высоким разрешением, происходит исключительно после того, как загрузятся драйвера графического адаптера во время запуска операционной системы.
Распиновка VGA провода согласно его цветовой маркировке очень помогает в некоторых случаях, например: Когда выполняется самостоятельное тестирование проводников на предмет обрыва или при необходимости увеличить длину провода. К сведению: Промышленность выпускает кабели VGA имеющие длину порядка тридцати метров.
Пятнадцати-контактный разъем VGA, конструкция которого представляет собой форму трапеции с размещенными выводами по трехрядной схеме, в каждом ряду имеется по пять контактов. Для обеспечения корректного соединения комплементарных разъемов, контакты в колодке установлены в не симметричном порядке. Такое устройство, благодаря своей форме, гарантирует правильное соединение кабеля. Последовательность нумерации выходных контактов положено обозначать как показано на снимке ниже:
Распиновка VGA согласно цветовой маркировке
Распиновка коннектора Mini VGA
Качество экрана проводника
Нередко экран проходит по длине кабеля просто множеством витков, не сплетённых между собой, что не хорошо для качественной экранировки. Ведь чем больше плотность сплетения экрана, тем лучше. Экран только в виде фольги — для фиксированных инсталляций. Чем тоньше жилки экрана и чем их больше — тем надёжней. Критично для кабелей, которые постоянно сматываются и разматываются. Рано или поздно жилы проводников начнут от изгибов ломаться и чем их меньше — тем больше вероятность со временем совсем потерять контакт внутри кабеля. Очень хорошо, если экран внутри кабеля дублируется токопроводящим материалом — гибким пластиком или резиной.
Необходимое оборудование
Из оборудования вам потребуется только антенна и сам приемник. Но, если телик итак поддерживает Smart TV, то ресивер не нужен. При выборе антенны могут возникнуть вопросы, ниже рассмотрим нюансы и особенности оборудования.
Почему цифровая приставка не находит и не ловит каналы: причина, что делать?
Какую выбрать антенну
В первую очередь следует узнать расстояние до ближайшей телевизионной вышки. Если ретранслятор расположен не далеко, то подойдет и простая антенна.
Таким образом можно представить следующую классификацию:
- Комнатные антенны. Хорошие показатели при приеме сигнала, если ретранслятор расположен поблизости – в городе или вблизи с домом. Расстояние до вышки не должно превышать 15 километров.
- Наружные. В случае, когда вышка находится на отдаленных расстояниях, то выбирайте устройство, работающее в дециметровом диапазоне. То есть, оно должно улавливать частоты от 470 до 860 МГц.
Хотите настроить цифровое ТВ в загородном доме, где вышка расположена на большом расстоянии? Выбирайте антенну вместе с усилителем.
Наружная антенна
При выборе наружной антенны учтите рекомендации:
- Выбирайте прибор без усилителя. Для наружных антенн не обязательно подобное оборудование.
- Предпочтение отдавайте направленным типам антенн.
- Если вы планируете настроить цифровое ТВ в дачном доме, где наблюдаются довольно сложные условия для приема сигнала, то приобретайте широкоугольные антенны.
- В более сложных условиях выбирайте с предусилителем.
Комнатная антенна
Многие модели комнатных антенн поставляются сразу с усилителем в комплекте. Это связано с тем, что представленные устройства не отличаются высокими показателями усиления.
Выбор ресивера
На рынке цифрового оборудования вы найдете множество ресиверов. Главное отличие заключается в функционале, от чего и зависит стоимость приставки.
Если у Вас остались вопросы или есть жалобы — сообщите нам
Задать вопрос
Давать определенные рекомендации по выбору приставки не имеет смысла. Выбирайте устройство по своим предпочтениям, учитывая и финансовую составляющую. Но, не стоит приобретать слишком дешевый ресивер.
Предпосылки технологии кабеля S-Video
Стандартные аналоговые телевизионные сигналы проходят через несколько этапов обработки по пути их трансляции, каждый из которых отбрасывает информацию и снижает качество получаемых изображений.
Изображение первоначально фиксируется в форме RGB, а затем распределяется на три сигнала, известные как YPbPr. Первый из этих сигналов называется Y, он создается из всех трех исходных сигналов на основе формулы, которая создает общую яркость изображения или яркость. Этот сигнал соответствует традиционному черно-белому телевизионному сигналу, а метод кодирования Y/C является ключом к обеспечению обратной совместимости. Как только будет получен сигнал Y, он вычитается из синего сигнала для получения Pb и красного сигнала для получения Pr. Чтобы восстановить исходную информацию RGB для отображения, сигналы смешиваются с Y для получения исходного синего и красного цветов, а затем сумма их смешивается с Y для восстановления зеленого.
Распределение контактов
Разъем SCART оснащен несколькими группами контактов, обеспечивающих передачу тех или иных сигналов с телевизора и обратно: Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.
В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще можно подключать немодулируемые сигналы:
Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.
Распиновка разъема
Даже такой привлекательный разъем, как SCART, не может эксплуатироваться бесконечно. На смену ему пришло соединение S-Video. Оно и сейчас широко применяется в различной технике. Для стыковки со SCART можно использовать широко распространенные переходники. Схема распайки приведена на картинке ниже.
Но все большее распространение получает еще более простое решение — RCA. Разнесенное подключение подразумевает использование штекеров желтого, красного и белого цвета. Желтая и белая линии отвечают за стереофоническое аудио. Красный канал подает видеосигнал на телевизор. Распайка на «тюльпаны» производится по схеме, показанной на следующем фото.
Довольно часто приходится решать еще одну проблему — как состыковать старый разъем и современный HDMI. Проводниками и переходниками в таком случае ограничиться не выйдет. Придется использовать устройство, которое станет «переводить» цифровые сигналы HDMI в аналоговые и обратно. Самостоятельное изготовление подобной техники невозможно или крайне затруднено.
Правильнее всего будет купить готовый конвертер промышленного образца; он обычно имеет небольшие габариты и свободно размещается позади телевизора.
О разъемах SCART смотрите далее.
Количество выходов RCA
- Одна пара. Часто присутствует даже в самых недорогих моделях. Предназначены для подключения сабвуфера. Иногда магнитола умеет управлять уровнем этого выхода, бывает что даже есть встроенный фильтр LPF (в самых бюджетных моделях отсутствует).
- Две пары. Можно подключить две пары колонок — тыловые и фронтальные. Либо только одну пару + саб. Присутствуют в магнитолах средней ценовой категории, в них уже могут быть настройки сабвуфера, настройки для включения фильтра низких частот (HPF).
- Три пары. Когда три пары разьемов — можно создать полноценную аудио систему из фронтальных колонок, тыловых и саба. Кроме этого у магнитолы может присутствовать встроенный кроссовер или процессор.
Также обязательно читайте инструкцию.
Rca to vga своими руками
Стандартный HDMI кабель состоит из 19 проводов. Зная схему распиновки кабеля, можно подключить к нему HDMI розетку или починить обрыв провода, заменить поврежденный разъем. Нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем — с четными. HDMI используется в качестве интерфейса для передачи несжатых цифровых видео и аудио сигналов высокого качества. Интерфейс использует протокол TMDS. HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно.
Как сделать переходник VGA RCA своими руками. Distort8 Если речь о композитном видеовходе телевизора (Видео+2 канала звука) — то нет. Как понять — у . ВВ: На видеокарте 3 выхода — D-Sub, DVI и S-video. Насколько я .
RCA выход на магнитоле — что это такое?
Разьемы для подключения внешнего усилителя, активного сабвуфера.
Простыми словами — эти разьемы нужны для вывода звука. Но без усиления. То есть просто вывод звука — а вы что хотите, то и делайте с ним. Но чаще всего к ним подключают усилитель, который усиливает сигнал и направляет его потом на колонки (динамики). Может быть выход и под сабвуфер — это означает что выход выдает не просто звук, а только низкую частоту, которую воспроизводит потом уже сабвуфер. Однако вполне возможно что саб самостоятельно способен разделить частоты и воспроизводить только низкую, все зависит от модели саба. PS: на заметку, низкая частота это просто басс, чтобы было понятно.
Внешний вид разьемов RCA:
Аудиосигнал в разьемах RCA — подразумевает некий уровень тока. Обычно это до 2 вольт, но в моделях премиум класса ток может быть 4.5-5 вольт, что очень неплохо. Почему? Машина является источником большого количества помех и чем выше будет уровень полезного сигнала, тем меньше будут заметны помехи, которые идут от электронных систем автомобиля. Какой вывод? Старайтесь покупать хорошие качественные магнитолы.
Если у вас есть возможность, используйте компонентное видео
Итак, если ваши DVD-плеер и приемник (телевизор, проектор) могут работать с компонентным соединением, используйте эту возможность! Как правило, компонентный выход на плеере состоит из трех RCA-разъёмов, обозначенных зеленым, синим и красным цветами. Они также помечаются, как Y, B-Y, R-Y (или Y, Pb, Pr, или Y, Cb, Cr). Все эти надписи указывают на один и тот же компонентный разъем. Если ваш телевизор или проектор имеет те же самые гнёзда, то надо просто воспользоваться трехпроводным компонентным видеокабелем. Нужно следить за тем, чтобы каждый провод соединял два гнезда одного и того же цвета. (Для такого соединения можно использовать три стандартных композитных кабеля.)
Часто бывает так, что проектор, способный работать с компонентным сигналом, принимает его только через VGA-порт, аналогичный выходным портам персонального компьютера. Такой порт обычно оснащается 15-штырьковым D-sub-разъемом. В этом случае потребуется кабель с тремя тюльпанами на одном конце, и с 15-штырьковым D-sub VGA-разъемом на другом. С ним у вас проблем не возникнет, поскольку этот кабель производится практически всеми производителями проекторов и интерфейсов к ним.
Тип подключения оборудования
Есть балансное подключение и небалансное. Всегда нужно отдавать предпочтение балансному, а когда это возможно и\или предусмотрено — особенно. С небалансным, «обычным» подключением нет проблем — два проводника, один из которых «экран» (земля), служащий защитой от электромагнитных наводок и непосредственно «сигнал» — не путать с «+» и «-«, так как передача аналогового аудиосигнала — это передача с помощью переменного напряжения, меняющего полярность со скоростью, зависимою от частоты сигнала.
С балансным подключением всё сложнее. Оно происходит тремя проводниками — та же «земля», защищающая от наводок и два проводника с сигналом, один из которых находится строго в противофазе к другому. Обычно тот проводник, который «в фазе» называют «горячий», противофазный — «холодный». Зачем это нужно? Передающее устройство преобразует сигнал в балансный — к обычным «земле» и «сигналу» добавляется ещё и противофазный «сигнал», который инвертируется по фазе в принимающем устройстве. Принимающее устройство микширует фазу и инвертированную противофазу. Получается двойной эффект. Во-первых, полезный сигнал становится в 2 раза мощней и, самое главное, все наводки, благодаря противофазному эффекту, самоуничтожаются. Благодаря балансному подключению, сигнал можно передавать на значительные расстояния практически без потерь — более 100 метров.
Популярные разъемы
Все разъемы телевизора можно условно разделить на популярные и не очень. Для начала есть смысл рассмотреть те, которые используются чаще прочих.
Композитный
Услышав слово «композитный вход», многие пользователи придут в недоумение, но если назвать его тюльпаны или AV выход, то понимания появится больше. Все это названия для одного интерфейса, который служит для передачи аналогового аудио и видео сигнала. AV вход на телевизоре – это комбинация трех разъемов: желтый (отвечает за видео), белый и красный (передают правый и левый канал аудио).
Этот интерфейс в последние годы является самым востребованным. Его можно встретить не только в ТВ, но и многих видах техники. Через HDMI передается цифровой видео и аудио сигнал. В настоящий момент он обеспечивает лучшее качество (среди используемых соединений) – 4K с 60 FPS и многоканальный звук до 12.1.
Через данный разъем можно подключить практически любое устройство – игровые приставки, тюнеры, ресиверы, ПК, ноутбуки, саундбар или домашний кинотеатр, а также смартфоны и планшеты (у них используются mini или microHDMI). HDMI выходы могут отличаться поколением, например, 1.4, 2.0, 2.1. От этого зависит максимальное качество передаваемого сигнала, например, 1.4 не рассчитан на UHD.
USB – это интерфейс для передачи данных. Он может служить для разных целей, но у телевизора нужен для подключения внешних носителей информации, а также мышки, клавиатуры, геймпада. Может отличаться классом – 2.0 или 3.0. Второй обеспечивает более высокую скорость передачи информации, поэтому накопители рекомендуется подключать к нему, а устройства ввода в USB 2.0.
RF (антенный)
Разъем для антенны, RF, ANT IN, коаксиальный выход необходим для подключения телевизионной антенны, что и так понятно из названия. Он передает аналоговый сигнал. Данный вход имеет большое количество разновидностей, но у телевизоров используется 2: в первый вставляется обычная антенна, во второй подключаются спутниковые антенны или кабельное ТВ. Второй может быть подписан Cabel In, отличается тем, что имеет резьбу – то есть на антенне есть насадка, которая накручивается на данный вход.
Coaxial разъем бывает разных типов – он может быть с резьбой или типа «мама». Передавать через него можно разные типы аналогового сигнала – видео или аудио. В старых устройствах он использовался не только для видео, но и аудио, то есть был Coaxial In (подключалась антенна или VHS-проигрыватель), а Coaxial Out служил для подключения усилителя и через него колонок. В современных телевизорах под коаксиальным входом нужно понимать именно антенное соединение для видео, но не звук!
LAN (Ethernet)
LAN – это разъем для подключения оптоволоконного RJ-45 интернет кабеля. Он может быть в телевизоре, даже если последний не имеет режима работы в интернете. В таком случае через него осуществляется обновление прошивки телевизора или удаленный доступ для проведения диагностики и ремонта программного обеспечения устройства. Такие услуги предоставляют именитые бренды – Samsung, Sony и другие.
Аудио выход (3,5)
В современных телевизорах привычный всем 3,5 (мини джек) можно встретить в 50% случаев, при этом такая ситуация наблюдается даже внутри одного производителя. Как правило, выход есть у недорогих ТВ. Его негласно называют PC Audio выход, так как он служит для подключения простейших аудиосистем – колонок от ПК или наушников.
Оптика (S\PDIF)
Ценители звука до появления HDMI использовали для передачи качественного многоканального аудио именно этот разъем. Оптический вход передает звук без искажения. Он мог быть вытеснен HDMI, но производителя дорогих домашних кинотеатров оснащают свою технику оптическим выходом, считая, что качество сигнала у него выше, поэтому производители телевизоров вынуждены его использовать.
PCMCIA/Express Card/CI+
Данный слот есть не у всех телевизоров (единственный бренд, который с 2017 года оснащает все устройства слотом для модуля условного доступа — компания LG), но он актуален в 2019 году. Используется для подключения переходника на смарт карту у телевизоров со встроенными тюнерами DVB-C и S2.
Описание RCA
RCA jack или композитный (также называемый phono connector, или CINCH/AV connector, а также в просторечии «тюльпан», «колокольчик», AV-разъём) — стандарт разъёма, широко применяемый в аудио- и видеотехнике.
Большим недостатком таких соединителей является то, что при подключении сначала соединяется контактная пара сигнала (с напряжением), а лишь затем контакты корпусов. Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами, что часто происходило при подключении телевизоров к ТВ-выходу на видеокартах.

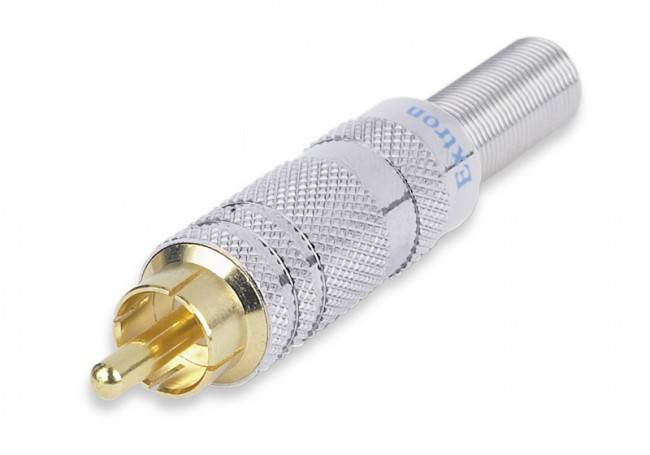

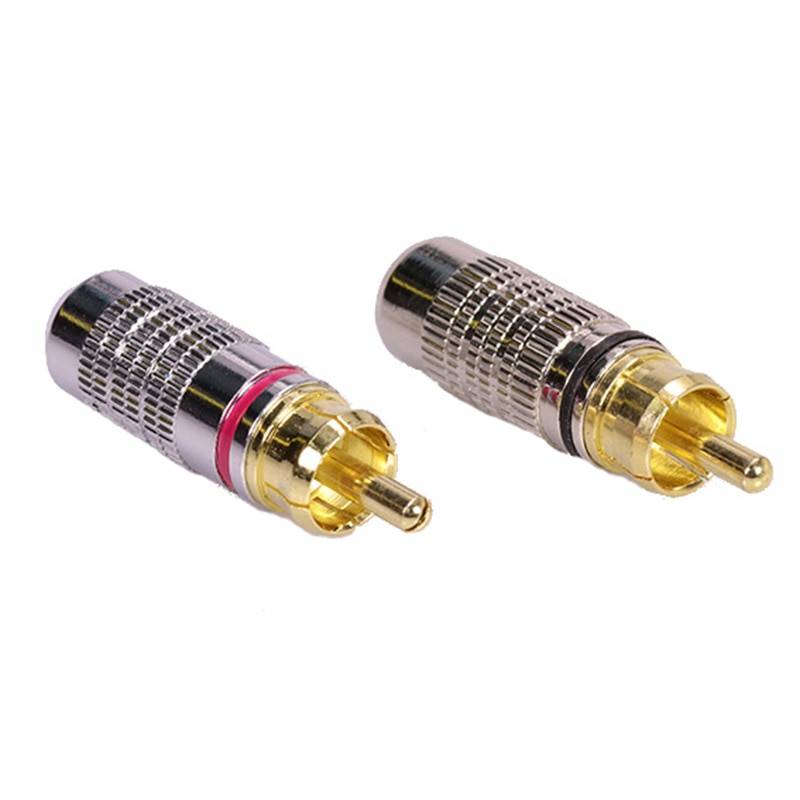

Стандартный RCA штекер (на сленге — «папа») выглядит как центральный металлический выдающийся вперёд контактный штырь диаметром 3,2 мм (3,18 для размера 0,25 дюйма), внешней открытой длиной 9,0 мм (9,52/7,92 мм для размеров 0,375/0,312 дюйма), внутренней закрытой длиной 6,0 мм (5,56 для размера 0,219 дюйма), окружённый металлическим круглым ободком (минимальным внутренним диаметром 8,0 мм; 8,33 для размера 0,328 дюйма). Внешний диаметр ободка зависит только от его толщины и не нормируется.
Гнездо RCA (на сленге — «мама») — обычно панельный разъём, на который надевается ободок, имеет внешний диаметр 8,0 мм (8,33 для размера 0,328 дюйма) и глубину 7,50 мм (7,14 для размера 0,281 дюйма), поэтому обжимающие губки ободка должны иметь немного больший внутренний диаметр.
В недорогом исполнении пространство между коннектором/цангой и ободком/корпусом (внутренний изолятор) заполняется простой пластмассой или полиэтиленом, в среднеценовых — текстолитовыми шайбами или аналогичными из прессованного стекловолокна, в дорогих — термостойким тефлоном или керамикой.
Один из основных недостатков недорогих разъёмов — это их малая термостойкость. Для пайки кабеля сечением 0,823 мм² (18 awg) или более, требуется весьма длительное время прогрева на стандартных температурах плавления припоя 250° С — или намного большие температуры жала паяльника, ради увеличения накопительной теплоёмкости жала, иногда вплоть до 500° С.
Ремонтные работы
Давайте, наконец-таки, перейдем к самой интересной части нашей статьи, узнаем, что такое распайка HDMI кабеля, и как выполняется ремонт.
Инструменты
Для выполнения работы на не потребуется много инструментов, и найдутся необходимые у многих, кто хоть как-то знаком с электроникой.
Измерительное оборудование
Мультиметр – с его помощью мы будем проверять работоспособность каждого контакта и его расположение;
Удобный и достаточно мощный паяльник
Паяльник – назначение, думаем, и так всем ясно, главное – наличие острого жала, ведь все контакты расположены очень близко друг к другу;
Берите вариант с толстыми лезвиями
Канцелярский нож – понадобится при снятии изоляционной оболочки со старого разъема;
Для удобной работы
Кусачки – понадобятся, чтобы обкусить старое соединение;
Качественная изоляция
Термоклей – нужен не только для изоляции, но и фиксации тонких проводков;
Зажим для пайки
Не помешает наличие зажима для пайки. Цена на данное приспособление невысока, но приобретать его при отсутствии нецелесообразно – проще купить новый кабель. Паять же без него будет достаточно сложно, хотя можете сообразить что-то схожее по функционалу из подручных предметов.
Естественно понадобятся расходники для пайки – припой и флюс.
Переходники и провода для подключения DVD
Бывает такое, что на плазменной панели и DVD-проигрыватели нет идентичных разъёмов. Выход только один – использование переходника.
Провода, которые возможно применить для синхронизации:
- SCART-RCA. Возможно применение единственного провода. Каждый штекер отражает изображение и звучание одновременно. Этот провод самый оптимальный вариант. Не возникает никакой неразберихи, а передаваемая информация не подлежит искажению.
- SCART – S-Video + 2RCA. Кабель S-Video не способен самостоятельно передавать звуковой сигнал. Решение проблемы – вмонтировать дополнительный провод 2RCA.
- HDMI-RCA. Использовать такой кабель нежелательно. Сигнал будет передаваться плохо, хоть HDMI идёт в стандартной комплектации вместе с плеером.
Выводы:
Если вы планируете подключать Смарт приставку к старым телевизорам то нужно более тщательно подойти к её выбору.
- Подойдёт не любая. Идеальный вариант это когда приставка имеет RCI выходы под тюльпаны. Ну это очень большая редкость.
- В вашем варианте однозначно нужно выбирать приставку которая имеет любой аналоговый аудио-видео выход. И желательно такой выход к которому можно подобрать шнур подключения к телевизору. Как я упоминал ранее чаще всего приставки этими шнурами не комплектуются.
- И хороший вариант если этот шнур можно купить там же где и смарт. А ещё желательно что бы вам проверили его работу.
- И еще подходит вам аналоговый шнур или нет обязательно проверяйте с отключенным HDMI кабелем.
- Имеете в виду что более новые версии приставок уже могут идти без аналоговых выходов.
Беспроводной способ соединения в современном мире становится все более популярным, но нередки случаи, когда обойтись без проводов не получится. Особенно это касается аудио и видео техники. Разъемы телевизора представлены большим количеством видов. Некоторые известны всем, так как используются каждым пользователем, другие применяются редко, что вызывает вопрос – для чего они нужны. О проводных интерфейсах ТВ и их назначении рассказано ниже.
