Водяное отопление своими руками: все про водяные системы отопления

Открытая и закрытая системы отопления

Кроме уже рассмотренных нами видов водяных отопительных систем имеется разделение на открытую и закрытую конструкцию.

Открытая система отопления состоит из котла (используется любой, кроме электрического), трубопроводов, радиаторов отопления и расширительного бачка, в который поступают излишки воды при её расширении в процессе нагревания.

Бачок не герметичен, вода из системы может испаряться, поэтому её уровень нужно контролировать и доливать при необходимости.

Для того чтобы открытая отопительная система с верхней разводкой и естественной циркуляцией теплоносителя работала эффективней в зимний период подающий стояк рекомендовано утеплять. Эта мера исключит остывание теплоносителя и, как следствие, замедление его движения (+)

Насос в открытой отопительной системе не применяется. Нагревательный котел располагается в её самой нижней точке, а расширительный бачок – в её верхней точке.

Закрытая конструкция герметична. В неё входят все те же элементы, что и в открытую. Но поскольку перемещение теплоносителя в ней происходит принудительно, обязательный список элементов дополнен циркуляционным насосом.

Расширительный бачок, входящий в состав закрытой конструкции, состоит из двух завальцованных частей, разделенных между собой диафрагмой. При возникновении излишка расширившейся жидкости в системе, она поступает в одну из камер бачка, продавливая диафрагму во вторую камеру, заполненную азотом или воздухом.

При расширении теплоносителя давление в системе повышается, часть бачка, наполненная водой, стремиться вытеснить и сжать газовую смесь. При превышении предельного значения давления в бачке срабатывает предохранительный клапан, сбрасывающий излишки теплоносителя.

Закрытая система отопления характеризуется принудительным перемещением теплоносителя и присутствием закрытого расширительного бачка с мембраной; эта система более сложная, чем открытая

Каждая из отопительных систем обладает собственными преимуществами и недостатками. Они отличаются рядом характеристик и подходят для различных объектов. Если нужно отопить небольшой частный домик или дачу, используют простую и надежную открытую конструкцию.

Более сложная в монтаже и эксплуатации закрытая система отопления чаще применяется в солидных коттеджах и в многоэтажных строениях.

Водяное отопления

Достоинства и недостатки водяного отопления

У данного вида отопления есть несколько недостатков, но плюсов гораздо больше. Перечислим плюсы и минусы этого варианта.

Принцип работы системы водяного отопления

Принцип работы системы достаточно простой: вода нагревается в котле и идет по трубам к радиаторам. Через них она отдает тепло и после этого идет назад в котел по другому контуру. Одна из основных задач системы отопления – запустить воду и заставить ее двигаться по трубам. Это реализуется одним из двух способов: естественным и принудительным. В первом случае вода движется по законам физики, когда холодная вода вытесняется горячей. Во втором случае движение воды запускается при помощи циркуляционного насоса.

Из каких основных узлов состоит система водяного отопления?

Вся система состоит из следующих элементов:

1.  Котел, в котором осуществляется подогрев воды и из которого подогретая вода направляется в контур отопления.
2.  Трубы.
3.  Радиаторы.
4.  Циркуляционный насос.
5.  Расширительный бак.
6.  Приборы автоматизации.

С чего начать проектирование отопления в своем частном доме?

На начальном этапе нужно выбрать тип отопления и рассчитать все материалы и работы, которые необходимо будет закупить и выполнить. Все это нужно сделать и выбрать как можно более экономно и эффективно. Чтобы отопление функционировало с максимальным КПД, дом должен быть хорошо утеплен и иметь способность долго удерживать тепло. Отопление проектируется и монтируется при монтаже всех коммуникаций.

Какие существуют варианты реализации системы водяного отопления?

Наиболее простой в реализации является однотрубная система. В этом случае, как понятно из названия, теплоноситель движется по одной единственной трубе. То есть радиаторы соединены между собой последовательно и вода из котла поступает в первый из них, затем в последующие. После прохождения последнего радиатора вода уходит обратно в котел по трубе, которая ведет из последнего радиатора в котел. Этот вариант является одним из самых простых в реализации и очень экономичным, потому что потребуется минимум оборудования и материалов.

Схемы установки в системах различных типов

Для начала уточним место, где ставить проточный насос, обеспечивающий циркуляцию воды через котел и принудительно направляющий ее к радиаторам системы отопления. По словам нашего эксперта Владимира Сухорукова. чей опыт заслуживает доверия, место монтажа нужно выбирать таким образом, чтобы агрегат было удобно обслуживать. На подаче он должен стоять после группы безопасности и отсекающей котел арматуры, как это показано на схеме установки:

Чтобы оборудование можно было снимать и обслуживать, нужно ставить отсекающие краны

На обратке насос необходимо ставить непосредственно перед теплогенератором, причем в тандеме с фильтром — грязевиком, чтобы не пришлось покупать и монтировать лишние краны. Схема обвязки перекачивающего агрегата выглядит так:

При монтаже на обратке используется на 1 кран меньше

Рекомендация. Устанавливать таким способом циркуляционный насос можно как в закрытую, так и в открытую систему отопления, разницы большой нет. Утверждение касается и коллекторной системы, где теплоноситель движется к радиаторам по отдельным подводкам, присоединенным к распределительной гребенке.

Отдельный вопрос — открытая система отопления с циркуляционным насосом, способная работать в 2 режимах – принудительном и самотечном. Последний полезен для жилищ, где часто происходят отключения электроэнергии, а купить блок бесперебойного питания либо генератор хозяевам не позволяют доходы. Тогда аппарат с отсекающей арматурой нужно ставить на байпасе, а в прямую линию врезать кран, как это изображено на схеме:

Эта схема может работать в принудительном и самотечном режиме

Важный момент. В продаже встречаются готовые байпасные узлы с насосом, где вместо крана на протоке стоит обратный клапан. Подобное решение нельзя назвать правильным, поскольку обратный клапан пружинного типа создает сопротивление порядка 0.08—0.1 Бар, что слишком много для самотечной системы отопления. Вместо него можно применить лепестковый клапан, но его надо ставить только в горизонтальном положении.

Напоследок разъясним, как установить и выполнить подключение циркуляционного насоса к котлу, сжигающему твердое топливо. Как было сказано выше, агрегат лучше поставить на магистрали, идущей из системы отопления к теплогенератору, что и показано на схеме:

Как видите, в обвязке применено подключение насоса в котловой контур циркуляции с байпасом и трехходовым смесительным клапаном

О важной роли этих элементов обвязки подробно рассказано здесь

Схема водяного отопления

Главным элементом схемы водяного отопления любого типа является котел. Таких котлов есть немало и выбор того или иного прибора зависит от массы факторов – климатических особенностей, возможности использовать конкретный вид топлива, личных предпочтений хозяина дома. В целом, все котлы можно поделить на 4 категории:

• На твердом топливе.
• На жидком.
• На электроэнергии.
• На газу.

Наиболее распространенными являются устройства на газу и на твердом топливе, так как горючее для них стоит относительно недорого и доступно во всех регионах государства.

Помимо котла, есть и другие элементы водяного отопления – разного рода змеевики, полые детали, регистры. Если говорить о монтаже, то особых отличий в нем между системами с разными типами котлов нет, следует лишь в точности придерживаться инструкции производителя.

Важно! Водяная система отопления позволяет устанавливать сразу несколько разных котлов. При этом важно, чтобы она (система) была оснащена специальной автоматикой, способной переключаться от одного агрегата к другому

Монтаж и подключение оборудования – как установить котел

Обязываются газовые, дизельные и электрические котлы практически одинаковым способом. Дело в том, что практически все настенные модели имеют встроенные циркуляционные насосы и расширительные баки. Наиболее простая и распространенная схема обвязки предусматривает расположение насоса с байпасной линией и грязевиком на обратке. Туда же монтируют и расширительную емкость. Для контроля за давлением используется манометр, а воздуха из котлового контура отводится через автоматический воздухоотводчик. Электрический котел, не оснащенный насосом, обвязывается таким же образом.

Если у теплогенератора имеется собственный насос, а его ресурс также используется на грев воды для ГВС, трубы и элементы разводятся несколько иным способом. Удаление дымовых газов проводится при помощи двустенного коаксиального дымохода, который выходит наружу сквозь стену в горизонтальном направлении. Если в приборе используется топка открытого типа, то потребуется наличие обычного дымоотводного канала, имеющего хорошую естественную тягу.

Обширные загородные дома довольно часто предусматривают стыковку котла и нескольких отопительных контуров – радиаторного, теплого пола и нагревателя косвенного нагрева ГВС. В подобном случае лучшим вариантом будет использование гидравлического разделителя. С его помощью можно добиться качественной организации автономной циркуляции теплоносителя в системе. В то же время он выступает в роли распределительной гребенки для других контуров.

Большая сложность обвязки твердотопливных котлов объясняется следующими моментами:

1. Риском перегревания по причине инертности приборов, так как работает система отопления в частном доме на дровах, которые быстро не гаснут.
2. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат.

Чтобы теплоноситель не перегревался и не закипал, на обратку ставят циркуляционный насос, а на подачу сразу за теплогенератором – группу безопасности. В ее состав входит три элемента – манометр, автоматический воздухоотводчик и предохранительный клапан. Особенное значение имеет наличие клапана, так как с его помощью осуществляется сброс лишнего давления в случае перегрева теплоносителя. При использовании в качестве отопительного материала дров защита топки от конденсации жидкости обеспечивается байпасом и трехходовым клапаном: он задерживает воду из сети до тех пор, пока она не нагреется выше +55 градусов. В теплогенераторных котлах желательно применять специальные буферные баки, выполняющие роль тепловых аккумуляторов.

Нередко топочные помещения оснащаются двумя различными источниками тепла, что предусматривает особый подход к их обвязке и подключению. Обычно в таком случае в первой схеме объединяют твердотопливный и электрический котел, синхронно питающие отопительную систему. Второй вариант подразумевает комбинацию газового и дровяного генератора тепла, питающие системы отопления дома и ГВС.

Порядок монтажа

Собирается однотрубная система следующим образом:

• В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
• На стены вешаются радиаторы отопления.
• На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
• Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
• В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
• Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

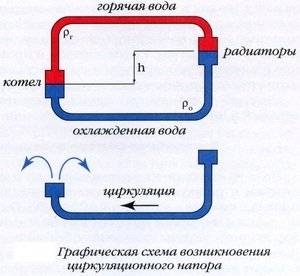

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Устройство двухтрубной системы

Монтируя своими руками в частном доме водяное отопление от настенного котла, выбирают чаще двухтрубную ОС с подающим и обратным каналом. Она сложнее и устроена так, что каждый радиаторный элемент питается независимо от остальных, т. е. параллельно.

Двухтрубная схема потребует большего числа материалов, арматуры. Из-за этого она более дорогая, но эффективнее.

Преимущество такой схемы в ремонтопригодности: можно без проблем заменить или отремонтировать каждый элемент, не тронув всю остальную отопительную линию. Температура каждого нагревательного элемента практически постоянна, что позволяет значительно экономить топливо независимо от его вида.

Отличается водяное отопление (по сравнению с печным) возможностью вынести котельное оборудование за пределы жилья. Это значительно облегчает процесс обогрева, но обойдется немного дороже.

Теплые водяные полы-комфорт и экономия

Тепло в любом доме можно сделать с помощью водяных полов своими руками. Предложенный метод требует внимательности и контроля на всех этапах работ

Важно правильно просчитать необходимое сырье и нужную мощность. Такое отопление создается путем монтажа труб, под настил для полов. Система теплого пола для отопления дома совершается  своими руками следующим образом:

Система теплого пола для отопления дома совершается  своими руками следующим образом:

1. Установка утеплителя под полы и монтаж чернового варианта пола. Выполняется монтаж теплоизолирующего слоя для пола.
2. Необходимо сделать разводку труб. Затем трубы в полу подключаются к системе отопления.
3. Перед монтажом своими руками нужно сделать подробную схему установки труб в систему. Это необходимо чтобы предотвратить изгиб и деформацию кабелей при установке. Для закрепления системы используется специальная сетка.
4. Выполняется установка терморегулятора для пола. Это помогает регулировать систему.
5. Монтаж теплого пола завершается заливкой стяжки на систему, выделяющую тепло.

Стоит помнить, что в системе теплого пола в доме должен быть всегда оптимальный температурный режим.

На фото можно увидеть систему расположения кабелей в полу.

Лучшим способом отопления считается система теплых полов, которая помогает сэкономить на обогреве дома. Монтаж рассматриваемой системы обогрева помогает решить проблему: как обогреть дом дешево.

Варианты котлов для частного дома

Как выбрать водяной котел для отопления частного дома? Котлы бывают одноконтурными и двухконтурными, настенными и напольными. Также они отличаются по типу топлива на жидкостные, газовые, электрические и твердотопливные. Что из этого лучше?

Дровяная печь для отопления выглядит очень привлекательно, но требует внимания для поддержания температуры в доме.

Печи для водяного отопления в частном доме без газификации используются редко – на них обращают внимание те, кто хочет придать своему жилищу эксклюзивность. В результате на свет появляются солидные печи, построенные по принципу камина и использующие твердое топливо

Для поддержания определенной температуры в комнатах домочадцам придется постоянно подкидывать в топку дрова, но и в этом есть свое очарование – можно насладиться романтическим вечером перед потрескивающими дровами.

Что касается заводских твердотопливных котлов, то они могут работать на дровах, каменном угле, коксе и брикетированном топливе. Также в продаже встречаются котлы с автоматической подачей топлива из небольшого бункера. Твердотопливные модели – это наиболее экономичный вариант для обогрева загородных домов, не подключенных к газовым магистралям.

В негазифицированных домах нередко монтируются электрические и жидкостные котлы. В первом случае потребителей ждут просто гигантские расходы на электроэнергию, а во втором случае их будет преследовать вечный аромат дизельного или печного топлива. Но жечь жидкое топливо все-такие выгоднее, чем использовать электрические котлы.

Самодельные котлы для водяного отопления частного дома используются гораздо реже. Они работают на твердом топливе или на электроэнергии, а их самодельная конструкция нередко вызывает опасения в их надежности. Лучше все-таки использовать заводское оборудование, проверенное и протестированное.

Напольные котлы можно использовать как в системах с принудительной циркуляцией воды, так и с естественной. Настенные же используются только в системах с принудительной циркуляцией.

Для обогрева газифицированных домов применяются напольные и настенные котлы. Напольные котлы предназначены для использования в системах с естественной циркуляцией и в системах с принудительной циркуляцией с внешними циркуляционными насосами. Они обладают дешевизной, но не могут похвастаться хорошей эффективностью – чаще всего они отапливают «атмосферу».

Что касается настенных котлов, то они предназначены для эксплуатации в системах водяного отопления с принудительной циркуляцией. Такие котлы нередко изготавливаются по двухконтурной схеме, позволяя не только обогревать помещения, но и подготавливать горячую воду. В их конструкции уже предусмотрена встроенная обвязка – здесь есть расширительный бачок и циркуляционный насос.

Настенные котлы обладают большим КПД, показатель которого достигает 96%. Еще большей эффективностью отличаются котлы, построенные по конденсационной схеме.

Подсчет расхода тепла на вентиляцию

Для получения общего показателя теплопотерь дома суммируются потери каждой комнаты в отдельности. Для полноты картины нужно взять в учет также подогрев вентиляционного воздуха. Наиболее простой формулой подсчета этого параметра является Qвозд = cm (tв – tн), где:

• Qвозд – вычисляемое количество теплоты на вентиляцию, Вт;
• m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
• (tв – tн) – как в предыдущей формуле;
• с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).

Чтобы определить, сколько нужно тепла для всего дома, складывают величину QТП для дома в целом со значением Qвозд. Мощность котла нужно брать, учитывая запас на оптимальный уровень функционирования (используется коэффициент 1,3). В том случае, когда котел будет обеспечиваться не только подогрев теплоносителя для системы отопления, но также и воды для ГВС, потребуется увеличить запас прочности. Необходимо обеспечить эффективную работу котла сразу на 2 контура, что подразумевает использование коэффициента запаса от 1,5.

Какая система отопления оптимальна для частного дома?

Выбирая, какое лучше отопление для частного дома, хозяин ориентируется на собственные требования:

1. Соотношение цены и качества. Под качеством понимается уровень КПД, хотя практически все виды отопления в частном доме приближаются к показателю 100%, но выбирать следует вариант, обеспечивающий большее количество тепла при меньших затратах на топливо.
2. Максимальная автоматизация процессов. Это удобно, особенно если конструкция позволяет один раз настроить все необходимые параметры, оптимизировать температурные показатели в зависимости от наличия/отсутствия людей в доме и времени дня.
3. Надежность. Отопление должно работать долго, безупречно, а ремонт и профилактика обходиться недорого.
4. Простота монтажа. Если планируется делать отопление в доме своими руками, то чем проще система, тем она выгоднее для мастера. Но тут важен нюанс применения тех или иных специфических инструментов – некоторые из них необходимы для монтажа, но бесполезны в долгосрочной перспективе.

Также важно определиться с доступностью топлива, вариантами его доставки, бесперебойностью поставки (газопроводы, электричество). Часто хозяева выбирают комбинированные варианты отопления, например, газовое оборудование и твердотопливный котел

Еще можно рассмотреть инновационные варианты отопления частного дома. Новые технологии упрощают оборудование строения солнечными батареями, коллекторами, ветряками или водородным вариантом. Все эти системы достойны тщательного разбора, но некоторые, как геотермальные тепловые насосы, потребуют однократных значительных вложений.

Отопление с использованием жидкого топлива

Жидкотопливное оборудование правильно устанавливать в зданиях, где применение и газа, и электричества невозможно или просто нецелесообразно (например, электросеть не выдержит такого мощного котла). Его достоинством также можно назвать независимость от электро– и газоснабжения. Хотя недостатки таких котлов обычно перевешивают преимущества:

• для топлива необходимо устройство специального пожаробезопасного резервуара;
• энергоноситель очень дорогой, и данный вариант получается максимально невыгодным;
• выделяются большие объемы продуктов сгорания топлива.

Электрические котлы

Электрическими котлами в системах водяного отопления пользоваться удобно и достаточно выгодно. А еще при этом обеспечивается высокая автоматизация процесса.

Однако скорость нагрева теплоносителя большинством электрокотлов не слишком высока – а если установить более мощное оборудование, может произойти перегрузка электросети.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.
