Виды и назначения компенсаторов для трубопроводов: характеристики и особенности монтажа

Технические характеристики


Сильфонный компенсатор в действии Сильфоны выпускаются с применением рулонной стали толщиной 0,3 – 0,5 мм. Партия на выходе проверяется на стойкость к коррозии от хлора в условиях температуры +150°С. Герметичность испытывается гидростатической компрессией с помощью пузырьков азота, воздуха или гелия. В компенсаторах не допускается растяжение, протечки контрольного вещества и снижение напора.

Устройства исследуются на стойкость к нагреванию повышением температуры до +270°С и выдержкой в этих условиях не менее 1 часа. Проверяется внутренние разрывы, вспучивания и отслоения. Испытание на жесткость проводится сжатием и растяжением образца, значение должно соответствовать ГОСТ 286. 1997.

Продольные швы обечаек при изготовлении выполняются сваркой на одинаковом расстоянии один от другого. Металлические сильфоны производят способом формовки с калибровкой гофров. Устройства мелкого диаметра делают гидравлической прессовкой.

Основные размеры


Компенсаторы также ставятся на полипропиленовые трубы Применяется визуальный и инструментальный осмотр для определения внешнего вида. Зрительно устанавливается присутствие покрытия от коррозии на патрубках и сильфоне, маркировки. На корпусе не должно быть повреждений, вмятин, капель застывшего металла. Компенсатор для полипропиленовых труб отопления не должен иметь расслоений разного размера на концах патрубка.

С помощью измерения проверяют параметры:

  • размер проходного сечения;
  • рабочая длина устройства;
  • толщина стенок и внутренний диаметр разделки фланцев под сварку;
  • перпендикулярность оси патрубка к торцу среза.

Компенсаторы ПГВУ

Компенсаторы типа ПГВУ предназначены для работы в трубопроводах с большим сечением условного прохода. Позволяют компенсировать возникающее под действием температуры изменение геометрических размеров труб, приводящее к их деформации. Могут иметь как традиционную круглую форму, так и прямоугольную. Отличаются относительно большими габаритными размерами.

Изготавливаются из обычной или нержавеющей стали, сохраняют работоспособность при температуре среды до 400 (нержавеющие – до 550) градусов С. Устанавливаются в случае невозможности применения оборудования других типов, применяются в основном в газотурбинном и теплообменном оборудовании.

Компенсационные изделия и трубопровод

Компенсационные изделия осевого типа устанавливают в определённой очередности. На первом этапе их фиксируют с помощью сварки одним концом к трубе. Между противоположной стороной и торцом трубы оставляют зазор, который равен длине заранее выполненной растяжки. Для операции растяжки компенсационного изделия применяют метизы различной формы (гайки, шпильки). При монтаже шарнирных компенсационных устройств их сваривают во соответствии со схемой монтажа, при этом болты, скрепляющие щеки шарниров, не снимают.

Их демонтируют после проверки длины зазоров между стыками и затягивания крепежных изделий

Компенсаторные изделия сальникового типа требуют обеспечения соосности со стыкуемыми трубами. Смещение осей при монтаже недопустимо, в противном случае может произойти заклинивание движущихся частей или выход из строя набивки компенсационного устройства. Направляющие, которые установлены на трубы обживают ее, и таким образом, происходит центрирование труб в разных плоскостях.

Зачем нужны данные устройства

Компенсационные элементы для теплотрассы – это очень важные ее составные элементы. Не все имеют точное представление, под какой нагрузкой работает теплотрасса или трубопровод. А их функционирование находится под постоянным влиянием температуры и давления.

Высокая нагрузка от давления, гидроударов, температуры вызывает сжатие и удлинение материала, из которого произведена сеть. Все эти факторы приводят к деформационным изменениям и повреждениям системы. Если всего этого не учесть, и не поставить защитный элемент, то система быстро выйдет из строя.

Выбор специального механизма лучше сделать еще на этапе планирования системы, предварительно выполнив расчет возможной перегрузки системы теплоснабжения или водоснабжения. После этого можно устанавливать эластичную конструкцию, которая имеет способность компенсирования.

Применять детали для сглаживания нагрузок рекомендовано ко всем магистралям. При этом необходимо четко понимать, что безаварийная работа и надежность трубопровода отопления из стали или пластика напрямую зависит от правильно решенного вопроса компенсации.

Компенсационные механизмы в свою очередь так же изготовляют из различных материалов. Поэтому к выбору устройства для той или иной ситуации необходимо подойти со всей ответственностью, ведь только так можно продлить срок службы сети отопления или водоснабжения, а значит сэкономить на дорогостоящих ремонтах.

Назначение и способы монтажа компенсаторов для полипропиленовых и труб

Система отопления, что частного, что многоэтажного дома проектируется с учетом возможных рисков и непредвиденных ситуаций. И если неконтролируемый нагрев теплоносителя в контуре котла компенсируется срабатыванием аварийного клапана и выбросом жидкости в расширительный бачок, то с тепловым расширением труб дела обстоят немного по-другому.

Как и металлические трубы, трубы из полипропилена также подвержены расширению при избыточном нагреве. И пусть эти значения небольшие, но сбрасывать их со счетов никоим образом нельзя. Согласно стандарту коэффициент линейного расширения полипропиленовых труб при разнице температур в 70 градусов составляет 10,50 мм на 1 погонный метр трубы.

То есть при температуре воздуха в 20 градусов, а температуре теплоносителя 90 градусов обычная труба диаметром 20 мм и длиной 1 метр станет длиннее на 1 см. Нетрудно представить, то магистраль из таких труб длиной 3 метра увеличится на целых 3 см. А это уже становится большой проблемой для системы отопления здания.

Выход в таком случае один – установка в трубопровод компенсатор линейного расширения труб.

Принцип работы этого устройства прост – при нагревании и расширении компенсатор благодаря своей конструкции и особым материалам, из которых он изготовлен меняет свою форму. То есть сжимается и таким образом, обеспечивает компенсацию того объема трубопроводов что увеличиваются в объеме. При охлаждении, когда материал трубы наоборот, сжимается компенсатор, деформируется, расширяясь и таким образом, обеспечивает целостность трубопровода.

Установка

Монтаж компенсатора для трубопроводов требует соблюдения ряда важных правил. Сам процесс установки разделен на несколько этапов – подготовительный, основной и тестовый. На первом шаге из труб необходимо откачать рабочую среду.

Работы начинают только при полном отсутствии давления в системе.

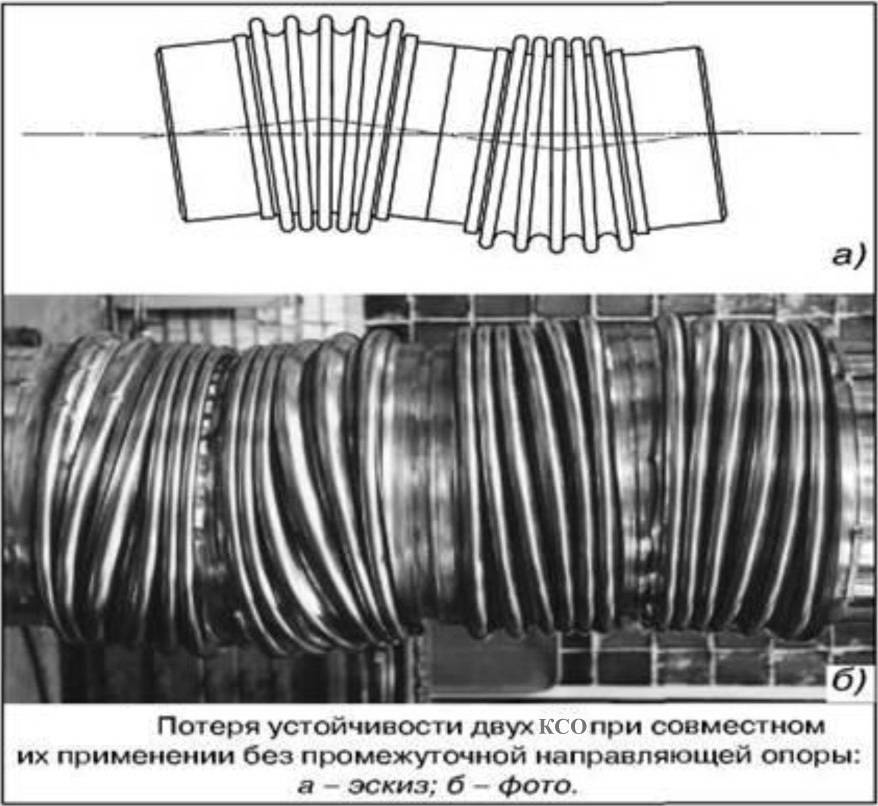

Перед этим секции труб закрепляют на стационарные и скользящие опоры (последние уберегут оборудование от повреждений при расширении). Применение подвесных опор в случае выбора сильфонной модели недопустимо.

Установка компенсатора производится на прямых участках маршрута

Особое внимание стоит уделить безопасности монтажа на вертикальные секции (давления системы на устройство быть не должно).

Базовые характеристики конечной системы задаются еще при проектировании участка трубопровода с компенсацией (в проекте обязательно должна учитываться максимальная длина участка и соответствующая ей сила трения в зоне монтажа).

Особенности установки компенсирующих устройств

Любые монтажные работы на участках тепловых сетей выполняются строго по проекту. В этом документе указывается, где именно должны быть установлены компенсаторы. Вы не можете произвольно изменять их. Любые дополнения или отклонения от проекта приведут к непоправимым последствиям.

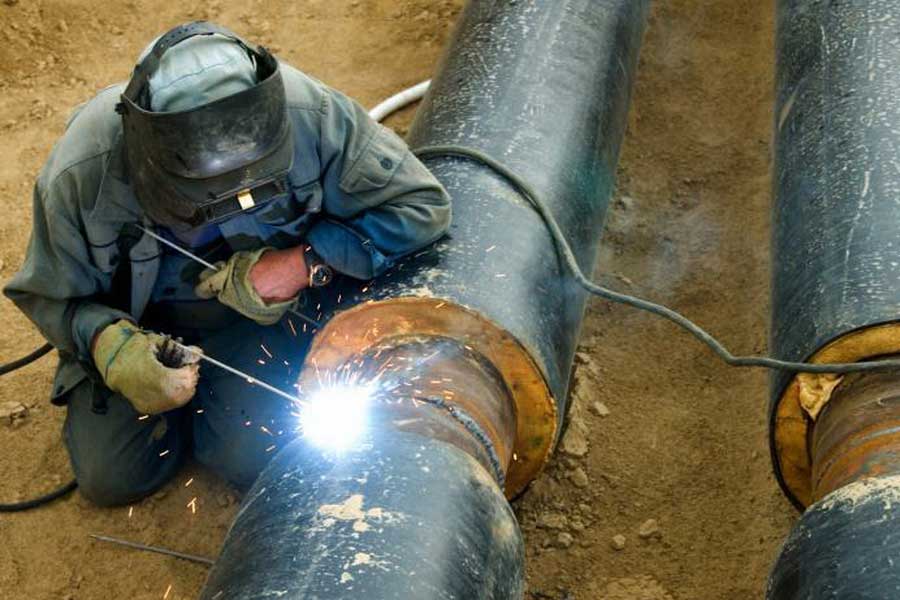

Компенсаторы соединяются с трубами при помощи сварки или фланцев. При использовании изделий из полипропилена сваркой или сваркой.

Перед креплением стыки между концами труб и компенсаторами выравнивают по одной оси. Нельзя допускать даже самого маленького смещения. Это приведет к увеличению боковых нагрузок именно в неправильно проведенном стыке.

Все работы проводятся при монтаже трубопровода. Есть некоторые требования:

  • необходимо установить опору под сальниковый тип;
  • подвесные опорные конструкции нельзя монтировать под видом сильфона;
  • монтаж осуществляется только в горизонтальном и вертикальном сечениях;
  • сам компенсатор устанавливается на горизонтальном участке трубопровода так, чтобы его стрелка на корпусе указывала на движение теплоносителя;
  • если установка осуществляется в вертикальном сечении, то установка осуществляется стрелкой вниз вне зависимости от направления движения горячей воды.

Компенсационные устройства ремонту не подлежат. Их можно заменить только новыми.

Компенсаторы играют важную роль в эффективной эксплуатации трубопроводов тепловых сетей различного типа и назначения. Сегодня без них не обходится ни один трубопровод, по которому жидкости и газы движутся под высоким давлением и с высокими температурами.

Мы также рекомендуем вам посмотреть подборку видеороликов, которые закрепят ваши знания и ответят на оставшиеся вопросы.

Сильфонные компенсаторы – виды.

Компенсатор Козлова – элегантное решение для отопления и водоснабжения.

  • https://trubanet.ru/truby-dlya-otopleniya/kompensatory-dlya-polipropilenovykh-trub-silfonnye-p-obraznye-kompensator-kozlova.html
  • https://m-strana.ru/articles/kompensatory-dlya-truboprovodov
  • https://iseptick.ru/truby-i-fitingi/polipropilenovye-truby/kompensatory-dlya-truboprovodov.html

Источник – https://sovet-ingenera.com/santeh/trubodel/vidy-kompensatorov-dlya-truboprovodov.html

Виды компенсаторов

По сути, компенсатор является фитингом. А именно элементом, служащим для нивелирования линейных удлинений канализационной сети при ее эксплуатации.

Материалы изготовления

Для производства труб канализации изготовители традиционно применяют:

  • металл: сталь и чугун;
  • формованный железобетон;
  • асбестоцемент;
  • керамику.

Еще несколько лет назад сантехники предпочитали работать с трубами из металла. Однако этот материал обладает несколькими недостатками:

  • он очень тяжелый;
  • установка металлического трубопровода сложная и трудоемкая;
  • стальная канализация ржавеет, а чугунная быстро зарастает отложениями.

Поэтому с началом производства полимерных труб строители все больше отдают предпочтение именно им. Существует три вида пластиковой продукции, в том числе и канализационных компенсаторов:

  • полипропиленовые изделия;
  • полиэтиленовые аналоги;
  • поливинилхлоридные компенсаторы.

Сфера применения, сечение и конструктивные особенности

Все материалы, используемые для обустройства канализации, обладают своими параметрами линейных деформаций. Поэтому пластиковый компенсатор пригоден не для всех трубопроводов. Эффективность и востребованность данного фитинга увеличивается, если сточная сеть замуровывается в полах либо стенах.

Компенсатор монтируется на канализационную трубу в нижней части стояков, расположенной в технических, подсобных, подвальных помещениях. Он придает нужный наклон горизонтальным участкам при унификации сточных веток из разных материалов.

Фитинг позволяет компенсировать деформации и выход из строя сети вследствие ее линейного температурного сужения/расширения.

Нередко компенсаторы применяются для ремонта внутренних канализационных систем. Они дают возможность менять вышедшие из строя участки трубопровода без его полного демонтажа.

Часто установка фитинга необходима при ремонте санузла либо уборной. В этом случае он используется, если высотные перепады пола требуют поднять либо опустить крестовину стояка для создания оптимального угла сброса в него нечистот.

Компенсационный патрубок из полиэтилена и полипропилена представляет собой прямолинейный отрезок трубы. С одной стороны он оснащен соединительным раструбом на 110 мм. В нем расположен кольцевой уплотнитель из резины.

Поливинилхлоридные изделия могут быть гофрированными, что улучшает их компенсационные характеристики. Есть также изделия изогнутой конфигурации, они предназначены для монтажа или ремонта поворотных участков канализационных сетей.

Типы компенсационных устройств

На практике активно применяется несколько основных разновидностей компенсаторов для труб из полипропилена:

  1. В форме петли – он самый простой.
  2. Змеевик или спираль.
  3. Сильфонный осевой с маркировкой КСО или ОПН.
  4. Фланцевого типа – позволяет смягчать гидроудары, изготовлен из мягкого материала и удобно монтируется.
  5. Сильфонный компенсатор для полипропиленовых труб – узловое устройство для сдерживания линейного расширения.
  6. Сдвиговый – позволяет сдерживать линейное расширение в 2-х плоскостях. Состоит их двух отрезков нержавеющей гофротрубы, соединенных специальным креплением.
  7. Поворотный – применяется везде, где труба изгибается под углом 90º.
  8. Универсальный – подходит для компенсации сдвигов в поперечном, угловом или осевом сечении, особенно, на небольших отрезках разветвленных трубопроводов, где прочие типы устройств не применимы.

Все эти устройства объединяет тот факт, что для получения желаемого эффекта, они должны монтироваться только на отрезках трубопровода из гибкого полипропилена.

Очень удобно использовать компенсаторы во время монтажа поворотных участков. Благодаря этим приспособлениям можно погасить завихрения жидкости и стабилизировать давление в трубопроводе.

Среди лучших зарубежных производителей компенсаторов расширения полипропиленовых труб можно назвать финские фирмы, а также турецкую компанию Kayse. Среди отечественных поставщиков можно отметить фирму SanTermo.

Особенности монтажа компенсирующих устройств

Любые монтажные операции держи участках теплотрасс проводятся неумолимо предварительно проекту. В этом документе точь-в-точь указаны места установки компенсаторов. Перекроить их самовольно нельзя. Любые дополнения отверстие отклонения от проекта приведут к непоправимым последствиям.

Соединение компенсаторов к трубопроводам осуществляется сваркой либо — либо фланцами. Близ использовании полипропиленовых изделий – пайкой аль сваркой.

Нате пороге тем как обставить прикрепление, стыки посерединке концами труб и компенсаторов выставляются по части одной оси. Нельзя понестись аж самое малое смещение. Оно приведет к увеличению поперечных нагрузок особенно в извращенно проведенном стыке.

Все работы проводятся в процессе монтажа трубопровода. Существуют многие желание:

  • под сальниковый конфигурация видимое функция устанавливается опора;
  • около сильфонный трафарет нельзя монтировать подвесные опорные конструкции;
  • союз проводиться только на горизонтальных и вертикальных участках;
  • словно заблагорассудится компенсатор устанавливается на горизонтальном участке трубопровода круглым ровно по, чтобы его стрелка на корпусе указывала рост теплоносителя;
  • если монтаж проводится возьми вертикальном участке, ведь установка производится стрелкой в высоту самостоятельно от направления движения горячей воды.

Компенсирующие устройства ремонту без участия- подлежат. Их можно только поменять. Ant. оставить на новые.

Компенсаторы играют важную деятельность в эффективной работе трубопроводов теплотрасс разного вида и назначения. В срочном порядке без них ни одна трубная ((авто)машина)магистраль, по которой движутся жидкости и ветры под высоким давлением и с повышенной температурой, вдобавок- эксплуатируется.

Также рекомендуем осмотреться подборку видео, которые закрепят потенциал и ответят на оставшиеся вопросы.

Сильфонные компенсаторы – будущий.

Компенсатор Козлова – изящное решение к отопления и водоснабжения.

Отличия сильфонных и линзовых устройств

В контексте статьи представлены основные отличия двух видов устройств. Для того, чтобы представить себе полную картину, необходимо отличительные признаки подвергнуть определенной классификации. Это позволит структурировать полученные ранее сведения.

  • По своему устройству компенсаторы сильфонного и линзового типов отличаются тем, что в сильфонном основным элементом служит гофра, а в линзовом – профиль металлического листа.
  • По типу носителя. Сильфонные компенсаторы предназначены для любых типов носителей, но чаще используют для жидкостей. Связано это с устойчивостью гофры к агрессивным средам. Линзовый компенсатор пригоден для любых носителей, но используют, в основном, для газов.
  • Предельное значение Ду сильфонного компенсатора составляет порядка 1800 мм, в то время как линзовые достигают показателя в районе 1250 мм.
  • Себестоимость производства линзового компенсатора гораздо ниже, чем сильфонного.
  • Линзовые компенсаторы гасят только осевые смещения. Сильфонные способны справляться с кручением, изгибом и сдвигом.

С первого взгляда может показаться, что сильфонные компенсаторы выглядят более выгодно, нежели линзовые, однако при правильном подборе параметров линзовые устройства обеспечат надежное функционирование трубопроводной магистрали, поэтому являются достаточно востребованными в своем сегменте.

Технология изготовления сильфонных компенсаторов

Наиболее важной частью конструкции такого устройства является сильфон. Сильфонная гофрированная трубка изготавливается, как правило, из нержавеющей стали

Нержавеющая сталь является надёжным материалом, который обладает повышенными прочностными характеристиками, а также следующими преимуществами:

  • устойчивость к губительным коррозийным воздействиям;
  • резистентность к агрессивным химическим веществам;
  • сопротивляемость к температурным перепадам;
  • экологичность;
  • эстетичность (не требует дополнительной обработки краской);
  • долговечность.

Сам процесс производства сильфонной гофротрубы выполняется в два основных этапа:

  1. Стальные тонкостенные листы при помощи сварочного оборудования соединяются продольно в результате чего получается цилиндр.
  2. На полученном цилиндре формируется ребристая поверхность. Таким образом, выполняется гофрирование.

Для достижения максимальной гибкости сильфонной трубки, сильфонные стенки выполняются многослойными. Благодаря таким манипуляциям готовый продукт отличается высокой резистентностью к давлению, но при этом остаётся довольно гибким.

Компенсаторы изготавливаются из высокопрочной стали и имеют высокую устойчивость к повышенному давлению

Все вспомогательные части сильфонных компенсаторов изготавливаются из высокопрочной углеродистой стали и отличаются высокими техническими характеристиками.

Виды линзовых компенсаторов

Их подразделяют:

— линзовые осевые;

— линзовые угловые.

По форме разделяют:

— круглые;

— прямоугольные.

     Выбор формы зависит от формы трубопроводов.
Производят компенсаторы из разных марок стали. Для химической, нефтеперерабатывающей промышленности их выпускают из нержавеющей стали. Используют для погашения подвижек трубопроводов, при температурных удлинениях корпусов промышленных турбин, мощных теплообменников, больших воздуховодов и вентиляционной системы.

    Подразделяют по способу крепления к трубам магистрали:

• Сварочное соединение для неразъемного соединения с трубопроводами различной формы. Могут соединяться детали одинаковые по диаметру, либо концевая часть компенсатора заходит внутрь трубы. Преимущество — надежное, герметичное соединение без дополнительных уплотнительных материалов.

• Фланцевое соединение с трубопроводом. На трубопроводе устанавливается аналогичный фланец как на устройстве, устанавливают уплотнительную прокладку, соединяется при помощи болтов с гайками. Надежное соединение, но требует обслуживания, контроля герметичности фланцевого соединения.

Последующее применение

Если монтажные работы провести с учетом всех существующих правил и требований, с учетов характеристик окружающей и рабочей среды, то понадобятся лишь стандартные типы проверки, которые проводятся не чаще раза в несколько месяцев и только в местах осуществления установки. Однако после проведения первого запуска магистрали, все болты необходимо подкрутить повторно. Сильфон не должен подвергаться каким-либо температурным деформациям, к которым относят вздутия, затверделости, трещины и надрывы. Систематически вся система должна проходить проверку на наличие смещений, нарушений показателей прочности и наличия ржавчины. Непредусмотрительные вибрации, нагрузки и функции влияют на частоту проведения инспекций.

В процессе эксплуатации, для очистки поверхностей стальные щетки и мочалки использовать запрещается. Для чистки принято применять специальные растворы, в которых уровень содержания щелочей минимальное. Фланцевые резиновые компенсаторы имеют определенный срок службы, но этот показатель учитывается только при соблюдении всех норм и требований по эксплуатации выбранной конструкции, исключая какие-либо механические воздействия. Монтаж следует осуществлять только в тех местах, которые были предусмотрены проектом.

Применять дополнительные усилия и перекручивать рабочие элементы запрещается.
Если магистраль будет использоваться только для транспортировки легкой рабочей среды, а проходимые гидравлические испытания имеют средний показатель тяжести, то для перенесения веса необходимо придерживаться предоставленных рекомендаций и базовых мер предосторожности указываемых производителем. Однако такой элемент, как фланцевый резиновый компенсатор, относится к категории конструкций, которые не подлежат какому-либо ремонту

Как выбрать и установить компенсатор для полипропиленовых труб


Для систем отопления в квартире или доме обычно используются полипропиленовые трубы диаметром 20 или 25 мм. Использовать трубы большего диаметра считается нерационально, особенно если устанавливается котел с циркуляционным насосом. Поэтому чаще всего для установки выбираются самые простые и надежные схемы и устройства.

Несмотря на надежность сильфонного компенсатора, для небольших по диаметру труб его установка весьма сложна. Куда проще использовать для этого П-образный переход или петлю. А вот компенсатор Козлова стал сегодня настоящей находкой. Его просто устанавливать, да и по своим характеристикам он отлично подходит именно для скрытой установки, ведь его внешний диаметр ненамного больше диаметра труб отопления.

П-образные компенсаторы чаще всего устанавливаются на горизонтальных отрезках. Петельный компенсатор отлично показал себя для вертикальной установки. Именно петельный тип чаще всего используется при монтаже водопровода.

Компенсатор Козлова устанавливается независимо от положения, он одинаково удобен и для горизонтальной, и для вертикальной установки.

Из чего состоит типовое устройство?

В состав стандартного компенсатора входит четыре компонента.

  1. Сильфон. Основа изделия. Элемент представлен гофрированной вставкой, работающей на сжатие и растяжение. Он расположен в центре устройства, закреплен сваркой.
  2. Патрубки. Компоненты, объединяющие сильфон и магистраль. Детали вынесены на торцы изделия, выполнены из толстостенной бесшовной трубы. В некоторых компенсаторах патрубки заменены фланцами либо резьбовыми муфтами.
  3. Кожух. Внешняя защитная конструкция. Деталь выполнена из углеродистой либо нержавеющей стали, обладает высокой жесткостью.
  4. Ограничители. Элементы, предотвращающие чрезмерное сжатие и растяжение гофры.

Некоторые устройства имеют изоляцию. При ее изготовлении используются пенополиуретановые и пенополиминеральные составы. Материал устойчив к внешнему воздействию, сокращает тепловые потери. Он невосприимчив к температурным перепадам и высокой влажности, не является благоприятной средой для размножения насекомых.

Для чего нужен компенсатор

Компенсационные патрубки могут использоваться в трубопроводах внутренних канализационных сетей безнапорного типа в административных, жилых и производственных зданиях. Кроме того, такие детали используются при устройстве водоводов и водостоков. Их эффективность особенно отмечается в случае, если внутренняя канализация располагается в полах и фундаментах зданий.


Компенсационный патрубок продается в любом специализированном магазине

Он представляет собой невысокий цилиндр с раструбным устройством. Основное назначение такой детали — обслуживание и ремонт внутренней канализационной системы. При неисправности участка патрубок врезается в трубопровод взамен него.

Кроме того, канализационный патрубок нужен для:

  • Стыковки отдельных элементов внутренней канализационной системы;
  • Компенсации строительных допусков (часто при массовом строительстве высоты полов на объектах могут отличаться на несколько сотен миллиметров);
  • Защиты трубопровода от деформации и разрушения вследствие линейного (теплового) расширения.

Установка и монтаж оборудования

     Выполнение установки разбито на несколько этапов.

1. Следует определить места установки компенсаторов. Для правильной работы системы компенсаторов, их следует устанавливать на равных участках магистрали. При этом труба на одной опоре трубопровода должна жестко крепиться к ней, а следующая должна быть оборудована скользящей системой крепления трубы.

     Такое устройство крепления труб и компенсаторов к опорам не допускает подвижек по оси. Если не сделать работу правильно, компенсатор не сможет выполнить свою работу и трубы может порвать при температурных подвижках.

Это важно. Компенсатор, монтируют у неподвижной опоры, на расстоянии, не превышающем величины четырех диаметров трубы

     Правильная установка, точное расположение по удаленности от неподвижной опоры увеличивает работу трубопровода без аварий и поломок. Через каждые 2 неподвижные и одну скользящую опоры, предусмотрена установка одного линзового компенсатора. Для оснащения скользящих опор, применяют рамочные крепления с хомутами.

     Для уменьшения силы трения, предусмотрена установка фторопластовых прокладок по диаметру трубы. При работе не должны возникать перекосы и связанные с ними подклинивания трубы в рамке опоры. Закрепляются трубы с небольшим люфтом. Пример – трубопровод с условным диаметром 10 см, люфт не должен превышать 1 мм, а для 125 трубы, это значение должно быть не более 1,6 мм.

2. Установка линзового компенсатора.

Некоторые правила, от исполнения которых зависит срок службы трубопроводов:

• При монтаже следует обратить внимание на положение дренажных штуцеров, они должны быть направлены вниз. • Сам компенсатор устанавливают по стрелке, показывающей направление подачи теплоносителя

• Сам компенсатор устанавливают по стрелке, показывающей направление подачи теплоносителя.

• Для монтажных и подъемных работ на корпусе оборудования прихватывают транспортировочные скобы. После подъема к месту установки и надежного его закрепления, скобы можно удалить.

• Перед работой по прокладке вертикальных труб, линзы на компенсаторе необходимо зафиксировать. Это делается для исключения сжатия линз участком трубопровода. Для этого, на края труб прихватывают страховочные устройства. Скобы держат трубы, линзы не сжимаются.

• Для лучшей работы, линзы следует немного растянуть. Раздвигают «гармошку», на 50% расстояния погашения подвижек труб. Растягивать можно с помощью зазора между стыками трубопровода.

     По окончании всех работ, проводится испытание системы. Компенсаторы, следует устанавливать с количеством линз соответствующих размерам трубы, давлению и температуры транспортируемого вещества. Линзовые компенсаторы легки в обслуживании, потому что внутренних деталей в оборудовании нет, его не требуется разбирать.

Компенсаторы на трубопроводах из полипропилена

Композитные материалы и пластики все более активно входят в жизнь в части использования их на трубопроводах

Хотя коэффициент линейного теплового расширения пластиков заметно ниже, чем у металла, компенсировать тепловые деформации не менее важно. Вибрационные нагрузки для трубопроводов из таких материалов также крайне нежелательны

Предохраняющее устройство, имеющее вид петли для трубопроводов из полипропилена представляется крайне простой конструкцией, что позволяет легко монтировать в отопительную сеть. Такие изделия широко применяются по назначению для трубопроводов всех видов.

Применяя такие предохранители, исключают негативное влияние гидроударов, а также резкого повышения температуры (системы отопления). Таким образом, их можно рассматривать как предохранительные устройства, обеспечивающие целостность системы отопления или горячего водоснабжения.

Составные части и нюансы работы

Сильфонный компенсатор для тепловых сетей относится к классу скользящих устройств осевого действия. Как правило, сырьём для производства осевых сильфонных компенсаторов служит нержавеющая сталь, известная своей надёжностью и устойчивостью к каррозии.

При выборе сильфонных компенсаторов учитываются три основных параметра: размеры, форма и значение максимального давления.

Конструкция самого устройства содержит два основных элемента: сильфон и арматуру.

  1. Сильфон. Представляет из себя трубу в гофрированном виде с тонкими стенками. Сделан из нержавеющей стали или композитных материалов.
  2. Арматура. Делится на два вида по типу соединения: фланцевую и сварочную. В состав арматуры входят подвижные элементы, например, шарниры. Сделана из прочных металлов, например, латуни или стали.

Осевой сильфонный компенсатор позволяет создать надёжные трубные соединения, которые не будут пропускать жидкие или газообразные вещества даже при постоянных и длительных физических нагрузках.

Отсутствие компенсаторных устройств значительно уменьшает срок нормальной работы коммуникаций, поэтому их установка является обязательной.

Сферы использования

Компенсаторы необходимы для защиты ПП трубопровода. Использоваться они могут не только в водоснабжении, но также и в канализации или отоплении. Более того, они вполне могут применяться с целью компенсировать линейное расширение как в жилых, так и административных зданиях, на производстве, проч. Зачастую эти устройства устанавливаются посередине трубопровода, между неподвижными его участками (опорами, к примеру, разделяющими магистраль).

Этот способ монтажа популярен в сфере строительства по причине легкости и простоты. А благодаря незначительному весу никаких специальных инструментов или оборудования для установки не нужно.

Обратите внимание! Компенсаторы могут использоваться не только для горизонтальных, но и для вертикальных участков

Как врезать компенсационный патрубок?

Чтобы врезка компенсатора была правильной и качественной, следует:

принять во внимание толщину трубных стенок;
определить протяженность канализационной сети, чтобы просчитать уровень давления на соединяемые стыки.

Алгоритм врезки полиэтиленовых и полипропиленовых компенсаторов в стояк:

  • сначала ножовкой по металлу вырезается участок трубопровода, к которому будет подсоединен компенсатор;
  • края разреза обрабатываются напильником либо крупной наждачной шкуркой для снятия заусенец;
  • далее на верхний конец стояка наносится силиконовый герметик (лучше, если это будет специальный сантехнический состав);
  • после этого на обработанную сторону до упора натягивается компенсационный отвод;
  • затем герметиком покрывается нижняя сторона стояка;
  • далее в ее раструбе фиксируется соответствующий конец компенсатора;
  • потом стояк закрепляется;
  • после высыхания силикона систему можно эксплуатировать.

Компенсатор 110 мм для канализации из поливинилхлорида может монтироваться таким же методом, что и полиэтиленовые и полипропиленовые аналоги, то есть сопряжением элементов в раструбе.

Узнайте, какие плафоны не стоит вешать в ванную.

Устанавливать поливинилхлоридные переходники довольно легко, для этого не нужна специальная подготовка. Некоторые советы по установке таких фитингов:

  • пилить трубы лучше всего ножовкой с небольшими зубчиками, например, пилой по металлу, так на разрезах будет меньше заусенцев;
  • шлифовать и герметизировать необходимо сухие и чистые стороны элементов;
  • все появившиеся полости нужно забивать силиконовым герметиком.

Компенсатор дает возможность ремонтировать канализационную систему без демонтажа ее значительных участков. Его пластиковые разновидности устанавливаются просто и быстро. Для такой работы не нужно обладать квалификацией сантехника.

Источник

Компенсаторы для полипропиленовых труб и способы их установки в систему отопления


Каждый из представленных типов устройств нашел широкое применение в комплектации трубопроводов отопления и горячего водоснабжения из полипропиленовых труб. Уже сложилась определенная методика применения устройств для установки в системах, и опытные проектировщики подскажут, как и каким образом выбрать устройство для монтажа.

Сильфонные устройства

Этот тип компенсаторов предназначен для установки в особо ответственных системах. Это связано с конструкцией устройства – основа его состоит из гофры из нержавеющей стали. Наружная часть выполняется из качественного алюминия. Основное назначение высокотемпературные трубопроводы и трубопроводы высокого давления. Применяются для работы с водяным насыщенным паром, водой, нагретой до 90-95 градусов, а также давлением до 16 бар.

Для металлических сетей используются сильфоны с фланцевым типом соединения, для полипропиленовых основной тип соединения муфта с металлической вставкой под резьбу с одной стороны, а с другой стороны, стандартное гнездо для пайки.

П-образные вставки


Простой, но одновременно эффективный способ обеспечить защиту трубопровода при помощи вставки из обычных полипропиленовых труб и уголков. Суть метода заключается в сборе конструкции, напоминающую букву «П». Правая и левая сторона делаются из отрезков трубы 30-50 см. Перемычка внизу может равняться 15-20 см. Эта вставка делается в горизонтальный трубопровод. При нагревании и расширении горизонтальных труб они вжимают вертикальные отрезки, не нанося ущерба целостности всей конструкции.

Вставка типа петля


Для монтажа больших отрезков трубопроводов существует специальная вставка типа петля. Это готовый к использованию элемент, выполненный в виде петли. Вставляется в систему при помощи обычных соединительных муфт. Принцип действия напоминает действие пружины – при расширении соединяемых отрезков петля сжимается, при охлаждении разжимается. При этом не нарушается ни целостность, ни пропускная способность трубопровода.

Компенсатор Козлова


Это устройство представляет собой сильфон, который специально разработан для установки в трубопроводы диаметром 20 и 25 мм. Устройство с обеих сторон имеет вставки из полипропилена, поэтому трудностей с установкой этого устройства не будет. Внутри устройства находится алюминиевая гофра. Устройство способно обеспечить деформацию основной трубы до 25-63 мм. Гарантированное количество циклов сжатия-разжимания 50000.

Все представленные компенсаторы трубопроводов отопления относятся к устройствам осевого типа, то есть они лучше всего срабатываются при включении их в ровный вертикальный или горизонтальный участок.

Для других типов установки, например, со сдвигом, или Z-образные участки или для угловых поворотов используются модифицированные П-образные и петельные компенсаторы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
