Виды кабелей и проводов и их назначение: описание и классификация + расшифровка маркировки

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

1. Изоляция кабеля.
2. Изоляция жилы.
3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным сечением жилы. На этот параметр оказывает влияние строение – сплошное или пучковое.

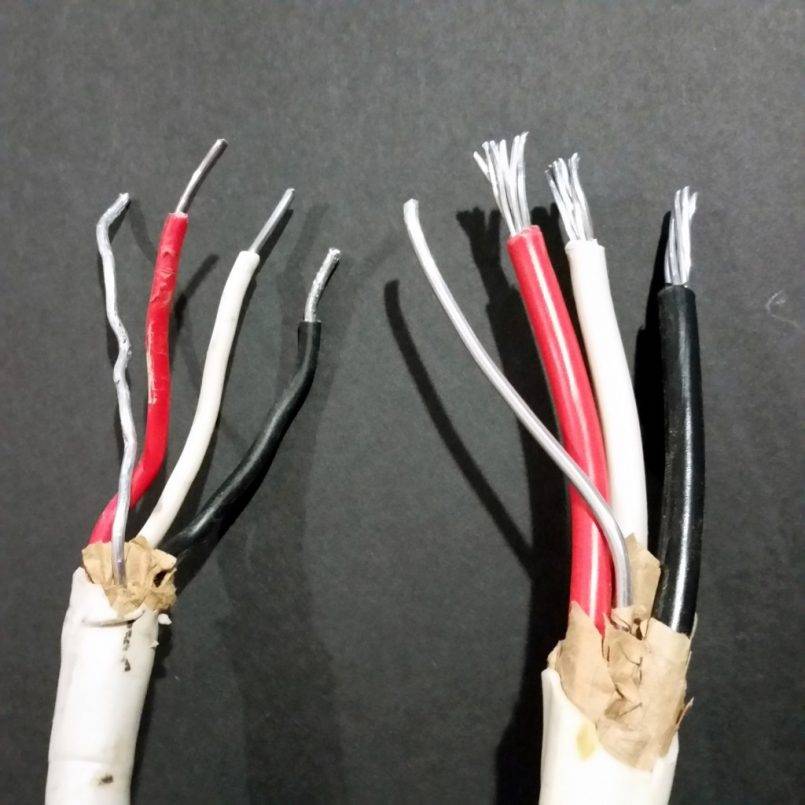

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Силовые провода

Предназначены для передачи электроэнергии от электростанций до распределительных трансформаторов и дальше до конечного потребителя. В первом случае применяются провода, рассчитанные на эксплуатацию под открытым небом и выдерживающие напряжение до 150 кВольт – оптимальное значение для передачи электричества на большие расстояния.

Бытовая силовая проводка рассчитана переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих жил, что могут быть из алюминия, его сплавов или меди. Алюминиевые дешевле в производстве, а у медных меньше сопротивление электрическому току, поэтому они меньшего сечения. Предпочтительнее использовать медную проводку – она долговечнее и надежнее, но из-за цены алюминиевая применяется все еще достаточно часто, а в линиях электропередач и вообще – практически повсеместно.

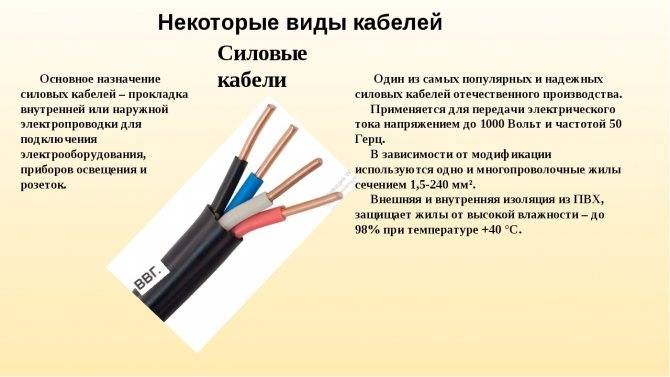

ВВГ – лидер рынка

Кабель для прокладки электросетей с двойной поливинилхлоридной изоляцией – разноцветной на каждой жиле и общим кембриком. Токоведущие жилы одно или многопроволочные, сечением 1,5-240 мм². Имеет такие разновидности:

• АВВГ. Литера «А» перед названием говорит, что жилы кабеля сделаны из алюминия.
• ВВГнг. Изоляция провода не воспламеняется в большем диапазоне температур.
• ВВГп. Отличается только внешне – плоской формой.
• ВВГз. Кабель повышенной защищенности – внутри него все пустые места заполнены резиновой смесью.

Кабель NYM

Сделан по европейским стандартам и хотя в токопроводящих свойствах схож с проводами ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении, пустоты между жилами заполняются мелованной резиной. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Монтаж под открытым небом разрешается, но с дополнительной защитой от солнечного света, так как изоляция не отличается стойкостью к ультрафиолету. В отличие от отечественных аналогов может прокладываться с радиусом изгиба от 4 своих диаметров.

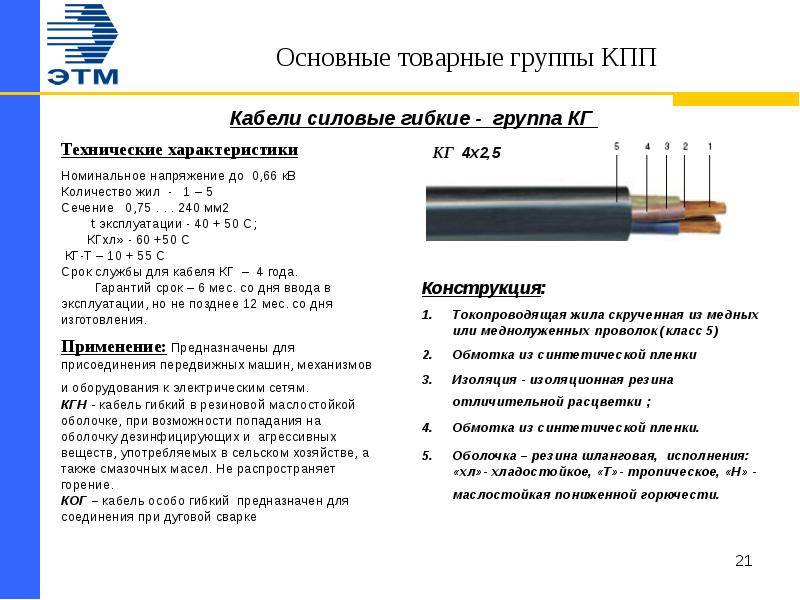

КГ – кабель гибкий

Без потери своих свойств кабель может эксплуатироваться при температурах от -60 до +50 С°. Чаще всего применяется для подключения электроприборов к сети, причем его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Количество может быть от 1 до 6, спрятанные под общей внешней оболочкой.

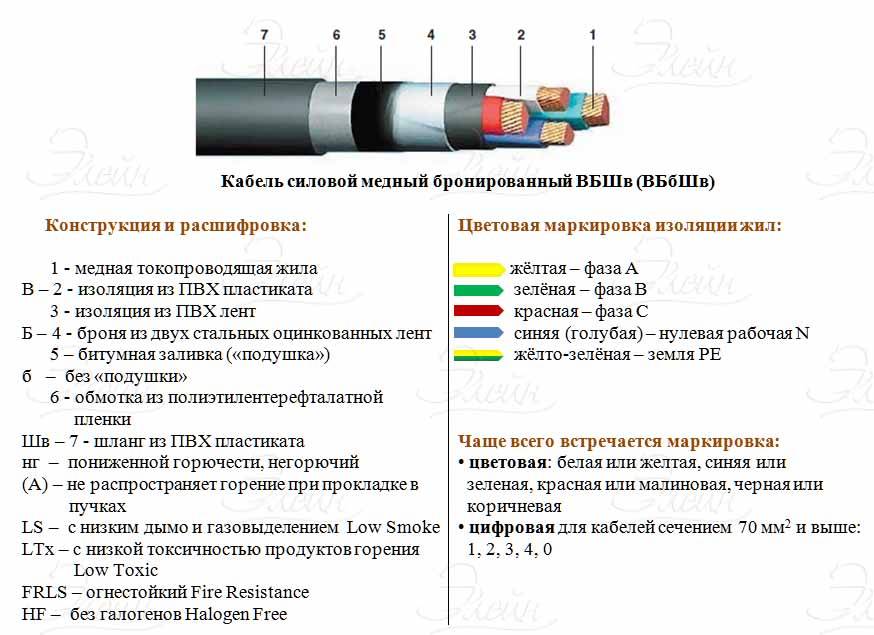

ВББШв – бронированный

Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.

Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:

• АВББШв – с жилами из алюминия;
• ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
• ВББШвнг-LS – минимум дыма и газов при тлении.

Силовые кабели

Силовой кабель для электросиловых линий — изделие электротехнического назначения одно или многожильной конструкции. Области применения: индивидуальное домостроение, квартиры в многоэтажном жилищном секторе, дачный домик либо мобильное электрооборудование. Назначение силового кабеля — соединение домового распределительного щита и электропроводки потребителя. Для того чтобы правильно выбрать изделие под собственные нужды, нужно знать из чего состоит кабель.

Монтаж кабелей

В независимости от сферы использования и эксплуатационных характеристик, конструкционно он выполняется из таких элементов:

1. Токоведущие жилы с числом от 1 до 5 единиц, выполненных из алюминия/меди.
2. Защитная конструкция жил в виде изоляционного покрытия.
3. Защитная конструкция всех элементов в форме наружной оболочки.

Помимо основных конструктивных элементов, силовой кабель имеет различные вспомогательные компоненты: поясной наружный покров, экран, броня. Кроме того конструкция может видоизменяться и дополняться другими элементами, что будет зависеть от области применения и эксплуатационных условий. Все характеристики проводниковой продукции отображены в цветовой и буквенно-цифровой маркировке, прописанные в его наименовании.

Важно! Сегодня особенно востребованным является ВВГ и его трансформации. Он выполняется в ПВХ-изоляции, медной токопроводящей жилой, без наружной защиты

Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц. Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С.

Виды медных проводов

Среди электрокабелей выделяют следующие виды:

• ПУГНП (ПБППг). Жилы состоят из очень тонких проволок. Последняя буква аббревиатуры «г» означает — гибкий кабель;
• ПУНП (ПБПП). Одножильный кабель с защитными изоляционными слоями из ПВХ. Он может состоять из 1-4 жил с малым сечением. Чаще подобные провода используются для подвода к осветительным приборам жилья;
• ППВ. Одножильный кабель из меди с однослойной изоляцией, предназначен для скрытой проводки либо прокладки через гофрированный шланг или кабельный канал;
• АППВ. Кабель аналогичный вышеописанному изделию только имеет внутреннюю жилу из алюминия;

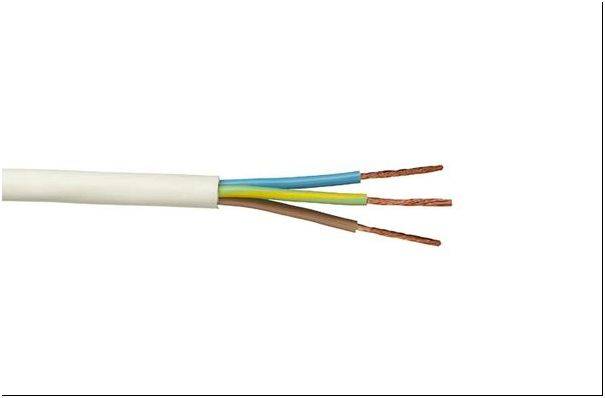

• ПВС. Распространённый электрокабель с защитной изоляцией из ПВХ. Состоит из витых проволок с секторным сечением. Часто прокладывается для электроснабжения в жилье;
• ШВВП. Электрокабель состоящий из жил и из меди, и из алюминия, соединённые клеммными колодками. Смешанные провода используются в бытовых электроприборах.

Немного теории

Прежде всего, давайте определимся, что необходимо понимать под силовым кабелем.

Можно часто встретить ошибочное толкование этого определения, бытующее даже среди специалистов-электриков.

Многие понимают под силовыми, любые, например, медный силовой кабель для подключения мощной нагрузки, например, трехфазного электродвигателя. Это неверно.

Силовой кабель – это специального рода электропроводящая система для передачи электроэнергии промышленной частоты от распределительных подстанций, электростанций и иного рода электрогенераторов к потребителю, в качестве которого может выступать система обеспечения электрическим током конечных или промежуточных потребителей.

С первого взгляда может показаться излишне запутанным и сложным, в действительности все не так страшно:

Под электропроводящей системой нужно понимать конструкцию из токопроводящих жил и, как правило, многослойной изоляции, а также в некоторых случаях – защиту от механического воздействия и повреждения кабеля.

Система обеспечения электрическим током – это электропроводка в доме, электрораспределительная подстанция, производственный цех и т.п.

Конечный потребитель – устройство, использующее электроэнергию и преобразующее ее в полезную работу, например – электродвигатель.

Таким образом, силовой кабель является простым передатчиком электроэнергии от места ее производства и распределения к месту, где она будет перераспределяться и использоваться.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

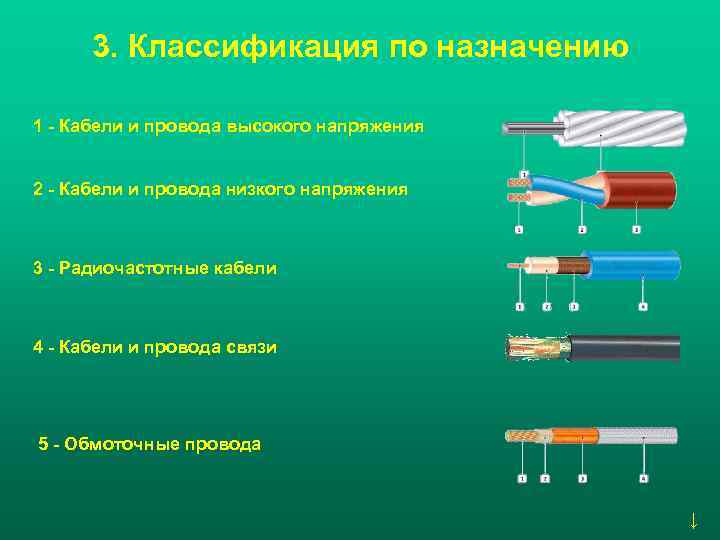

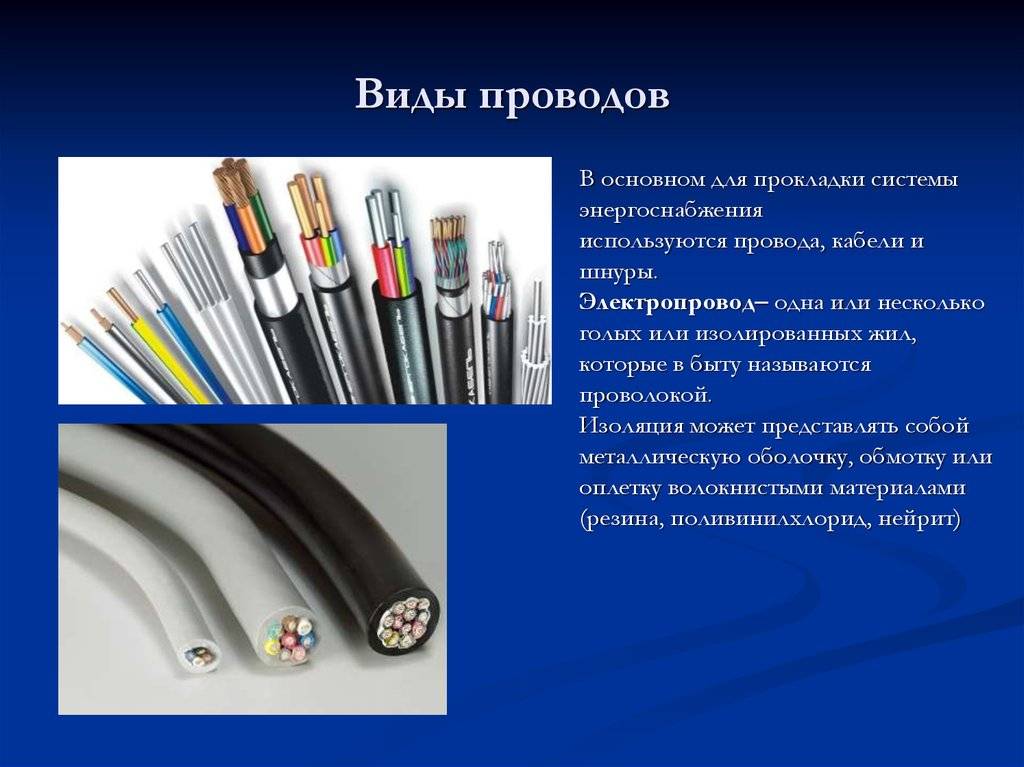

Классификация проводников

Виды соединительных изделий, применяемых при устройстве электрической сети, приводятся в ГОСТ 15845-80.

В зависимости от конструкции и назначения они подразделяются на провода, кабели и шнуры.

Провода

Представляют собой 1-3 жилы из меди, заключенные в оплетку из ПВХ, полиэтилена или резины. Они объединяются общей изоляцией. Жилы могут быть цельными или состоять из нескольких проводников. Их площадь сечения составляет не более 2,5 мм. Провода не применяют для прокладки под землей или там, где требуется повышенная безопасность.

Кабель

Электрокабели имеют более сложную конструкцию и усиленную изоляцию. Между жилами может быть дополнительное заполнение, иногда присутствует экран, двойная оплетка. Для организации электропроводки в жилых помещениях всегда используют только кабели. Некоторые из них прокладывают под землей или по воздуху.

Шнур

Это провод, обладающий повышенной гибкостью. Его используют в приборах, которые должны работать в условиях подвижности: утюгах, блендерах, электробритвах и т.п.

Примером служит шнур ШРО. Его оплетка состоит из тканевых нитей, а гибкость соответствует 5 классу.

Провод ПВ1

Круглый тип сечения, изоляция ПВХ, медь, 1 жила.
Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.

Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.
Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами.
Величина изгиба не менее 10 – кратного диаметра провода. Бухты от 100 метров. Провод АПВ – модификация ПВ1, но жила из алюминия.

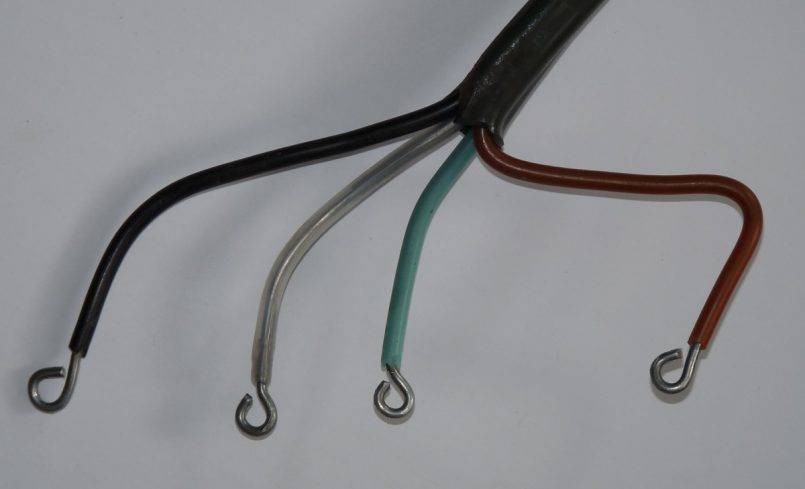

Минусы алюминия

Наверняка многие не в курсе, какое удельное сопротивление у алюминиевых проводов. Так вот, проводка из алюминия имеет сопротивление 0,0271 Ом х кв.мм/м. И из-за такого сопротивления, согласно правилам устройства электроустановок (ПУЭ), разрешается эксплуатировать алюминиевые провода с сечением больше 16 кв. миллиметров.

Пленка, которая образуется на проводе после окисления, не очень хорошо проводит ток. Но на этом проблемы от пленки не заканчиваются. Пленка имеет в своем составе частицы верхнего слоя провода, которые отходят от основной структуры и таким образом делают диаметр проводника меньше. Из-за этого повышается первоначальное сопротивление.

Так как увеличивается сопротивление пленочки на проводке в местах, соединяющих ее разные части — повышается переходное сопротивление. Поэтому повышается температура проводки, происходит нагревание. Если у провода хватает поперечного сечения, то в этом нет ничего плохого. В случае, когда допустимая нагрузка на проводку превышена или эксплуатируется дольше своего положенного срока работы, происходит нагревание.

Алюминий достаточно ломкий материал. А каждый новый перегрев делает его еще более подверженным к излому.

Учитывая приведенные выше достоинства и недостатки, становится понятно, что выбор алюминиевого провода или, вместо него, какого-то другого, зависит от целей и приоритетов.

Марки медных кабелей

ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.

NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.

КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.

ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена. Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ. Количество жил – 1, её сечение от 50 до 800 кв. мм.

ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.

ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки. В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала. Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.

Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.

Похожие материалы:

• Медная электропроводка в квартире
• Лучшие производители кабеля в России
• Как соединить алюминиевый провод с медным
• Преимущества и недостатки алюминиевой проводки

Опубликовано:
06.06.2018
Обновлено: 11.12.2018

Компьютерные кабели

По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.

Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

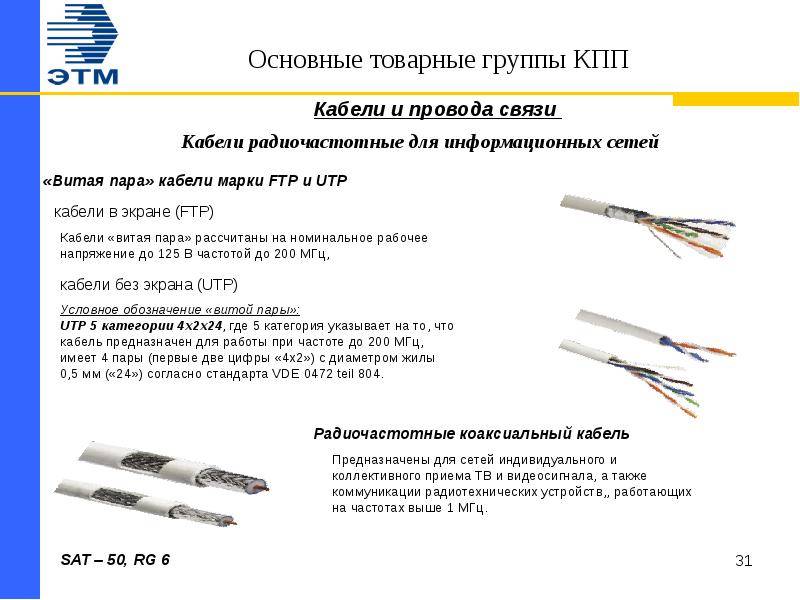

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:

• UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
• FTP – под внешней оболочкой есть экран из слоя фольги;
• STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
• S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.

Типы проводов и кабелей

Основные отличия между проводом и кабелем:

1. в структуре провода — одна или несколько проволок, скрученных между собой, возможна защитная оболочка;
2. кабель представляет один или несколько проводов в защитной оболочке, дополнительно покрытые изоляцией, может быть бронированным;
3. провод не используют в земле, под водой и прочих условиях, поскольку они лишены вторичной изоляции и дополнительной брони;
4. монтаж провода допускается только внутри электрораспределительных устройств;
5. срок службы кабеля – до 30 лет, провода – не более 15 лет.

Вид/типы

Кабели	Силовые
	Для передачи информации
	Коаксильные
	Витая пара
	Оптоволокно
Провода	Обмоточные: медные, провода высокого сопротивления
	Выводные
	Монтажные
	Соединительные
	Автомобильные
	Для подвижного состава
	Установочные
	Авиационные
	Для геофизических работ
	Провода связи
	Изолированные для воздушных линий
	Неизолированные
	Термоэлектродные
	Термостойкие
	Прогревочные

При монтаже телефонных, греющих, компьютерных либо высоковольтных кабелей важны и знания, и марки, и способы подключения.

https://youtube.com/watch?v=qpMXYWhkkys

Обычно в комплекте к любому AV-прибору прилагается комплект проводов (RCA), названных в обиходе «тюльпан».

Разъемы подразделяются по напряжению:

• высоковольтные;
• низковольтные.

По применению:

• видео (используемый в ТВ);
• питающие;
• аудио;
• сигнальные;
• компьютерные.

По диапазону:

• высокочастотные;
• низкочастотные.

Широко применяются высокочастотные (коаксиальные) разъемы ВЧ, также типа Т и FTP.

AV-выход – специальный разъём, используемый для передачи аналогового сигнала. Достаточно провода со специальными выходами: через AV-выход реально подать аналоговый сигнал от одного устройства к другому.

ВАЖНО! Параллельный порт, часто называемый принтерным портом, является самым быстрым и надежным способом подключения к ПК принтера и прочих устройств. Последнее время популярен монтаж электроустановочных изделий (ЭУИ) в коробках с кабельными каналами плинтусного типа 70х22 и 90х25мм серии «In-liner FRONT»;

Последнее время популярен монтаж электроустановочных изделий (ЭУИ) в коробках с кабельными каналами плинтусного типа 70х22 и 90х25мм серии «In-liner FRONT»;.

Нуль-модемный кабель используют для соединения ресивера и компьютера, который можно сделать своими руками.

Проводом для термопар называют кабель (провод) компенсационный. Его используют для подключения термопар (термопреобразователей) к преобразователям и измерительным приборам, для снижения погрешности измерения.

Оптоволоконный кабель (ВОЛС) – принципиально новый тип кабеля, информация передается световым сигналом, а не электрическим. Прозрачное стекловолокно – основной элемент, по которому свет проходит на большие расстояния с несущественным ослаблением.

Кабели ТП имеют токопроводящие жилы O 0,32, 0,4,0,5, 0,7 мм, их изоляция – сплошная полиэтиленовая (каждая жила определенной расцветки), скрутка жил четверочная (звездная) или парная — часто используется без брони. Кабели с пластмассовой оболочкой подразделяются на типы, среди которых и ТПП.

ВАЖНО! Кабель ТПП используется для эксплуатации в местных телефонных городских сетях, прокладка осуществляется в тоннелях, шахтах, по стенам зданий, коллекторах. Специально разработанный гибкий кабель способен выдержать механические нагрузки и изгибы значительных радиусов

Специально разработанный гибкий кабель способен выдержать механические нагрузки и изгибы значительных радиусов.

Необходимость барабанов для электрических кабелей, предназначенных для транспортировки, хранения и прокладки электрических кабелей напряжением до 10 кВ определены ГОСТом 5151-79.

Основное предназначение лотка кабельного НЛ10ц оцинкованного — прокладка на них кабелей и проводов напряжением до 1000В в школах, больницах, общественных зданиях, складских строениях, помещениях промпредприятий, магазинах, офисах.

Как определить правильно место траншей и как соблюсти последовательный процесс укладки?
Подготовка проекта происходит в соответствии с ПУЭ: прокладка кабеля в траншее выполняется организацией, имеющей лицензию.

Телефонные провода

Телефонные провода подразделяются на 2-е основные разновидности. Первые используют в монтажных работах большого объема до 400 абонентских точек. Вторые в процессе выполнения подключения конкретной квартиры либо домовладения.

Телефонный кабель

ТППэп — базисная модификация провода и содержит внутренние проводки, сплетенные в пары. Токопроводящая жила — мягкая медная проволока 0.5 мм 2, защищена изоляцией из полиэтиленового материала. В отдельных типах изделий пары объединяются в секции по 5/10 пар. Наружная оболочка тоже выполнена из полиэтилена либо винила. Литеры «э» и «п» в наименовании означают пленочный экран.

Бывают вариации провода, бронированного лентами, либо с наполнением области между оболочкой и токопроводами уплотнителем из гидрофобной массы. Это изделие устанавливают в телефонных системах больших многоэтажных домов. Он может быть проложен, практически в любых условиях, подземным либо воздушным способом.

Для подводки линии к конкретному абоненту, применяют модификацию ТРВ. Они бывают одно либо двухпарного выполнения, имеет плоскую конструкцию с разъединенной основой, токопроводящая жила выполнена из меди 0.5 мм2. Число токопроводов — 2/4, закрытые ПВХ-изоляцией. Рабочая температурная среда от −15 до +50 C при влажности окружающей среды не более 80 %.

Цветовая маркировка проводов

Цветовая маркировка провода или кабеля указывает на принадлежность каждого проводника к определенной группе для облегчения их коммутации.

Основным Нормативным документом, регулирующим цветовую маркировку всех электрических проводников, является ПУЭ 7, в котором, согласно с ГОСТ Р 50462 2009, идентификация проводников при монтаже должна осуществляться по определенным цветам и значениям.

Документ применяют как для компенсационных проводов, так и для силового провода.

Фаза провода не может быть зеленого, синего или желтого цвета.

Цвета проводов в трехфазной сети переменного тока:

1. желтый – фаза А;
2. зеленый — фаза В;
3. красный – фаза С.

Плюсовой полюс в сети постоянного тока обозначен красным, а синим – минусовый. «Ноль» и «земля» при 220 В – будут обозначены синим и желто-зеленым цветом.

Для облегчения идентификации проводов в автомобиле также применяют цветовую изоляцию, в зависимости от цепи бывает черный, белый, красный, коричневый, пурпурный, зеленый и синий цвета.

Шнур для наушников состоит из проводов разного цвета: один желтого, второй – красный (для левого) и зеленый (для правого).

Расшифровка маркировки кабеля

Расшифровка маркировки (буква):

• 1 – материал жилы, если буква отсутствует, это означает, что жила из меди;
• 2 – область применения конструкции;
• 3 – отображает степень гибкости;
• 4 – изоляционный материал;
• 5 – бронированный корпус или материал внешней оболочки продукции;
• 6 – защитный покров, назначение слоя и самой конструкции.

Электрические кабели бывают:

• алюминиевые;
• медные.

Электрокабели с медными жилами лучше благодаря их меньшего сопротивления.

Помимо металла токопроводящей жилы подразделяются на:

• одножильные;
• многожильные.

Маркировка/технические характеристики и применение

Модель	Описание
АВВГ	Маркировка провода или кабеля небронированного представляет собой круглый или плоский кабель с алюминиевым одножильным проводником, в кабеле — от 1 до 4 жил. Он негорюч, используется в стандартных сухих помещениях или офисах для скрытой проводки.
ВВГ	Маркировка провода или кабеля небронированного, представляет собой плоский или круглый шнур с одножильным медным проводником, в кабеле – от 1 до 4 жил, имеется негорючая модификаиция ВВГнг и такая же с пониженным дымовыделением ВВГнг-LS.
ПВС	Круглый с медными многожильными проводниками.
ШВВП	Плоский с медными многожильными проводниками, малого сечения max 0,75м2. Применяется для подключения бытовых электроприборов.
NYM	Аналог ВВГнг, исключительно круглый.
АСБ	С токопроводящими алюминиевыми жилами, имеет свинцовую оболочку и дополнительную стальную защиту.
КВВГ	Кабель контрольный, имеет ПВХ изоляцию и оболочку, без защитного покрова. Используется для неподвижного присоединения к электроприборам, в кабельных коробах, в помещениях, на открытом воздухе, в условиях агрессивной среды.
нг-FRLS	Для одиночной или групповой прокладки, огнестойкий, не способствует горению при групповой прокладке с пониженным дымо- и газовыделением.
ВВГнг-FRLS	Изоляция жил и оболочка из ПВХ пластика, отсутствие защитных покровов, пониженной горючести и газовыделения, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами.
FUJIKURA	Маркировка оптического кабеля связи, используется для передачи оптических сигналов в линиях связи.
СИП	Самонесущий изолированный провод нового поколения. Из себя – скрученный провод из алюминиевых жил, покрытых светостабилизированным п/э повышенной прочности, стойкие к действию ультрафиолета. Применяется в сетях 0,4, 1 кВ, 6-35 кВ при строительстве магистралей, ответвлений линейных, при сооружении вводов в жилые и административные здания.

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т.д.

Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Кабель NYM

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 – 35 квадратных единиц. – в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве – предел напряжения – 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру.
Монтаж допускает загиб радиуса – не менее 4 диаметров. Идёт бухтами, начиная с 50 метров.
При сравнении с ВВГ, у данной подводки – только медь и жилы из цельной проволоки. Его удобно прокладывать.

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.
