Какие комплектующие потребуются?
В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.
Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:
- электромагнитные;
- электромеханические.
Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.
Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.
Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.
В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.
Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.
Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.
Подытожим: полный набор для установки домофона в частном доме будет состоять из:
- домофонной трубки;
- вызывного устройства;
- электромеханического замка;
- блока питания или БУЗа;
- считывателя;
- контроллера;
- кнопка;
- доводчика двери.
Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.
Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.
На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.
Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.
Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.
Kocom KVR-A510
Этот лидер рейтинга — видеодомофон премиум класса, не ставящий рекорды стоимости. У него есть буквально все. Можно подключить 4 камеры и использовать его в роли видеорегистратора. Есть возможность активировать две панели вызова. Особенная фишка — порт для подключения аппаратного датчика движения.
Система поддерживает настройку оповещения пользователя, обработку зон для каждой камеры, реагирования на события. Модель оснащена качественным сенсорным экраном 10 дюймов. Интерфейс управления удобный и интуитивно понятный. Внутренняя система настроек может использоваться прямо из коробки с минимальными изменениями.
Модель предлагается в нескольких цветовых исполнениях. Есть доступ в интернет. Можно подключиться к системе удаленно для настройки, просмотра видео, аудио, событий.
- универсальность расположения;
- видеорегистратор;
- аппаратный вход для датчика движения;
- удаленный доступ.
- в комплекте только один монитор;
- система тонкой настройки сложна для неопытного пользователя;
- для интеграции в существующую СКУД требуется адаптер;
- несколько толстоватый корпус для устройства настольного размещения.
Kocom KVR-A510 на Яндекс Маркете
Tantos Marilyn HD Wi-Fi
Tantos Marilyn HD Wi-Fi
– премиум-видеодомофон с отличным качеством сборки. Функционал устройства отличается богатыми возможностями. Это положительно сказывается на удобстве эксплуатации и безопасности владельца.
Tantos Marilyn подойдет для установки в жилых и офисных зданиях. Отличительные особенности модели:
- Современная операционная система с богатым набором опций и собственных «фишек».
- Основной материал корпуса – стекло. Присутствуют вставки из алюминия.
- Переадресация вызова на смартфон.
- Запись видео по датчику движения.
Видеодомофон Tantos Marilyn HD Wi-Fi отличается стильным дизайном и компактными размерами. Высокие технические характеристики и качество исполнения – ключевые преимущества, привлекающие покупателей.
Цифровые модели видеодомофонов
Цифровые видеодомофоны используют для передачи сигнала аудио и видео либо сетевой кабель, либо вообще провода не используют. Такие устройства имеют хорошее качество звука и изображения. Также не составит труда подключить такой видеодомофон к системе «умный дом». Передача звука и изображения в цифровых видеодомофонах производится по сети или через сеть WI-Fi.
Стоит отметить, что цифровые видеодомофоны имеют более высокие цены относительно аналоговых моделей
Настойка таких видеодомофонов также не является простой, а самое важное о чем стоит помнить, это то, что цифровые модели не всегда можно совместить с обычными вызывными панелями
Цифровой – лучший домофон для загородного дома или для элитной квартиры в новостройке. Так как подключение и эксплуатация устройства не составит труда для владельца. Для обычной же квартиры установка такого видеодомофона «выльется в копеечку».
Как установить?
Устанавливать прибор рекомендуется до того, как в прихожей и около входной двери будет завершена отделка. Это обусловит несколько преимуществ: появится возможность установить скрытый блок питания, замуровать панель в стену и спрятать провода.
Если все готово к монтажу, тогда необходимо выбрать устанавливаемый комплект и определиться с его точным месторасположением. Вызывная панель и камеры монтируются на высоте 160-170 см. Чтоб достичь оптимальных углов обзора, рядом не должно быть преград:
- по вертикали – 70-90 градусов;
- по горизонтали – 50-70 градусов.
Один из самых важных этапов монтажа видеодомофона – это прокладка проводов. От того, насколько грамотной она будет сделана, зависит стабильность работы всей системы.
Максимальное расстояние прокладки кабелей – 35-40 метров, если расстояние больше, сигнал начнет существенно угасать. К наводке в цепи может привести расположение рядом силовым проводов. Дополнительный кабель сечением 2х0.75 мм проводится в целях монтажа электрического замка. И не стоит забывать о питающем проводе.
Затем проводится установка оборудования: источники питания, наружная и внутренняя панели, дополнительные камеры и т. д. Все вместе оно должно подключаться согласно схеме, идущей в комплекте. Если составляющие охранной системы докупаются отдельно, следует убедиться в их совместимости (220 В).
Это интересно: 15 лучших дрелей: Рейтинг 2020 года (Топ 15)

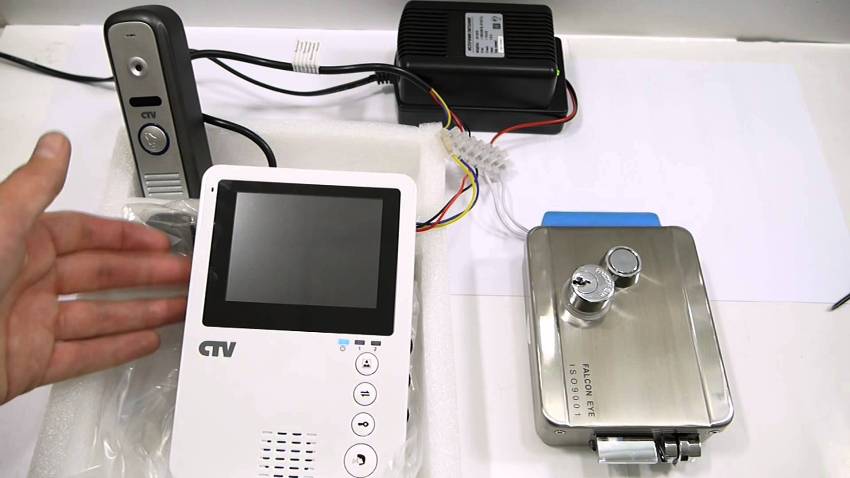

Схема подключения видеодомофона с электромеханическим замком
Решая самостоятельно подключить видеодомофон для частного дома с электромеханическим замком, нужно быть готовым потратить на это от 1 до 3 часов. Сколько именно времени уйдет на все необходимые работы, зависит от того, какой опыт имеется в работе этого типа, а также от типа устанавливаемого замка. Монтаж накладных механизмов производится довольно просто, а вот со встроенными придется постараться.
Стандартная схема подключения электромеханического замка с видеодомофоном
Самое распространенное решение – использование для этой цели Т-образного уголка, который служит соединяющим элементом между профилем и рамой. Для этого необходимо подготовить все инструменты и нанести соответствующую разметку, отметив места, где будут расположены крепления. Затем в отмеченных местах делают отверстия под винты соответствующего диаметра.
Статья по теме:
После этого следует монтаж отверстия, через которое будет прокладываться кабель, проходящий через дверь, и ведущий к внешней панели. Все эти же операции нужно повторить и с внешней части двери. После этого кабель проводится к монтажной коробке, внутри которой расположена кнопка вызова и считывающее устройство для ключа.
С помощью электромеханического замка не обязательно общаться с посетителем для того, чтобы впустить его в помещение
После этого остается лишь закрепить ответную часть устройства и произвести подключение всех элементов. На самом деле, произвести подключение вызывной панели к видеодомофону очень просто, если использовать в качестве проводки витую пару, поскольку изначально система имеет несколько пар скрученных между собой жил. Если необходимо подключить устройства между собой на большом расстоянии, то для этой цели используется комбинированный кабель, который способен одновременно передавать электрическое питание, а также аудио- и видеосигнал.
Рейтинг среднебюджетных видеодомофонов
Ниже можно ознакомиться со сравнением видеодомофонов, которые относятся к среднебюджетной категории. Среди них можно будет выбрать качественную модель, которая по карману.
Arsenal Фортуна
Один из лучших среднебюджетных видеодомофонов отличается огромным цветным дисплеем, диагональ которого равна 10 дюймам. Есть возможность использования карт памяти для записи фото и видео. Аппарат дает возможность подключать одновременно 2 панели вызова.
Аппарат Arsenal Фортуна оснащен сенсорным экраном
Optimus VM-E7
Дешевая модель с довольно крупным для своей ценовой категории дисплеем. Диагональ цветного экрана равна 7 дюймам. Среди основных особенностей устройства стоит выделить наличие:
- возможности подключения 2 панелей вызова и камеры;
- кнопочного управления;
- датчика движения.

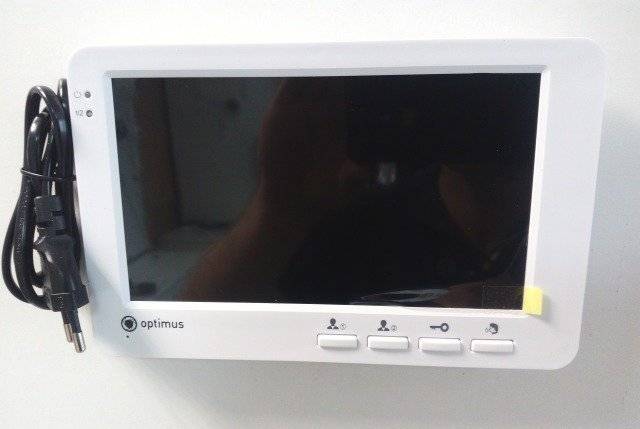

Устройство Optimus VM-E7 оснащено кнопочным управлением
Kenwei KW-E705FC-W200
Бюджетная модель видеодомофона для частного дома, которая дает возможность владельцу недвижимости общаться с визитерами через трубку. Диагональ цветного экрана равна 7 дюймам.
Среди основных особенностей видеодомофонов данной модели стоит выделить:
- наличие сенсорного управления;
- возможность подключения камеры видеонаблюдения;
- поддержку карты памяти для записи видео.
Цветопередача картинки у Kenwei KW-E705FC-W200 очень качественная
Немного ликбеза о видеодомофонах
Классический видеодомофон состоит из двух частей. С наружной стороны двери устанавливается вызывная панель с кнопкой вызова, микрофоном, аналоговой или цифровой видеокамерой и лампой ночной подсветки. Изнутри — монитор с аналоговым или цифровым экраном и трубкой ответа на вызов.
Но это если вы сами устанавливаете видеодомофон в частном доме или на даче. В многоквартирном доме же приходится исхитряться. Например:
- подключать трубку к общей вызывной панели на двери подъезда через блок сопряжения, а видеокамеру отдельно ставить над дверью квартиры;
- подключать монитор и к вызывной панели на двери подъезда, и к общедомовой видеокамере, установленной на входе в подъезд;
- подключать к одному монитору сразу две вызывные панели (на двери подъезда и на двери квартиры — вместо дверного звонка);
- подключать к нескольким мониторам вызывную панель с электрозамком (если у вас «карман» на несколько квартир).
Все элементы, которые могут входить в видеодомофон. 1 — панель ответа и блок сопряжения; 2 — вызывная панель на несколько квартир с камерой и электрозамком; 3 — вызывная панель для отдельной квартиры с кнопкой вызова и камерой; 4 — видеокамера в подъезде; 5 — вызывная панель на двери подъезда.
Поэтому рекомендовать лучшие видеодомофоны для квартиры очень сложно! Ведь их конструкция напрямую зависит от того, как у вас организован вход в дом, в вашу собственную квартиру, а также видеонаблюдение в подъезде. Проще всего жильцам элитных домов — у них во многих случаях на двери подъезда стоит вызывная панель с камерой, и достаточно просто подключиться к линии.
Но мы все-таки попытались отобрать самые хорошие модели. Узнайте, можно ли установить их на вашу дверь!
Лучшие бюджетные видеодомофоны
Большинству людей необходимо, чтобы устройство было недорогим. Оно должно показывать, кто пришел. Все дополнительные опции не нужны. Для решения основной задачи достаточно минимальное количество опций, которые доступны пользователям. Конечно, качество изображения будет не самым лучшим, но этого окажется достаточно, чтобы распознать гостя.
№ 4. Falcon Eye FE-4CHP2
Этот видеодомофон занимает четвертое место в рейтинге, так как он считается самым простым. У него нет никаких дополнительных функций, но он реально работает. Срок эксплуатации длительный, проблем, как правило, не возникает
Самое важное, что компания Falcon Eye – это надежный поставщик камер видеонаблюдения в России. Поэтому пользователи получают полную техническую поддержку на любом этапе сотрудничества. Кнопки у домофона достаточно крупные, управление интуитивное
LCD экран на 4 дюйма. Возможно подключить сразу до двух панелей
Кнопки у домофона достаточно крупные, управление интуитивное. LCD экран на 4 дюйма. Возможно подключить сразу до двух панелей.
Falcon Eye FE-4CHP2
Характеристики:
- управление тремя кнопками;
- монитор 4 дюйма;
- можно подключать две панели сразу.
Плюсы
- небольшое число функций повышает надежность аппарата;
- хорошее изображение;
- управление механического типа;
- приятный дизайн и небольшие размеры.
Минусы
- хрупкий корпус;
- нет дополнительных возможностей.
Falcon Eye FE-4CHP2
№ 3. Optimus VM-E4
Это устройство находится на третьем месте. Оно тоже родом из Китая, но отличается более качественной сборкой. Функционал достаточно широкий. Модель может тягаться с домофонами премиум-класса по функциональности. Но в остальном будет уступать. При правильном выборе места для монтажа можно просматривать, что происходит около дома.
Optimus VM-E4
Характеристики:
- можно подключать до двух панелей китайского, российского или европейского производства;
- двухсторонняя аудиосвязь;
- дисплей 4,3 дюйма;
- максимальная продолжительность диалога 120 секунд;
- управление механическое;
- одна мелодия звонка.
Плюсы
- низкая цена и хорошая сборка;
- хороший звук;
- приемлемое качество изображения;
- продолжительная гарантия.
Минусы
- мало дополнительных опций;
- шнур питания короткий.
Optimus VM-E4
№ 2. Vizit-M327
Многие знают компанию Vizit и ее аудиодомофоны. Но сегодня организация также выпускает и видеодомофоны. Данная модель является классической и надежной, за что и получила второе место в рейтинге. Она работает стабильно, но есть несколько важных нюансов при ее использовании. Монтаж не вызывает сложностей.
Vizit-M327
Характеристики:
- питание 15 – 28 V от внешнего источника;
- есть индикатор режима работы;
- можно настроить контрастность и яркость;
- дисплей 2,7 дюйма;
- максимальная продолжительность диалога 120 секунд;
- управление механическое.
Плюсы
- низкая цена и хорошая сборка;
- удобная трубка;
- можно регулировать громкость и качество изображения.
Минусы
- трубка не входит в комплект, ее нужно покупать отдельно;
- есть проблемы с совместимостью при построении данной системы безопасности на объекте.
Vizit-M327
№ 1. PST-VDI32
Это относительно новый поставщик оборудования, который предлагает весьма качественные видеодомофоны для бюджетного сегмента. Именно отличный баланс функциональности и цены помещают этот видеодомофон на первое место. Он большой, обеспечивает хорошую визуализацию, позволяет настроить контраст.
PST-VDI32
Характеристики:
- питание 14 V от внешнего источника;
- есть индикатор режима работы;
- можно настроить контрастность и яркость;
- дисплей 7 дюймов;
- продолжительность диалога до 90 секунд;
- управление механическое;
- функции блокировки, handfree, настройки громкости и изображения, визуализации пространства.
Плюсы
- большой экран с высоким качеством изображения;
- можно подключить к электромеханическим замкам;
- 32 мелодии вызова;
- удобный и интуитивно понятный интерфейс;
- демократичная цена.
Минусы
- радиус действия немного меньше, чем у других производителей этого же ценового сегмента;
- корпус хрупкий.
Это основные видеодомофоны, которые входят в рейтинг бюджетных. У них мало функций, но они способны удовлетворить базовые потребности. Экран достаточно большой. Все модели работают на аналоговом сигнале. У него качество ниже, чем у цифрового, но этого вполне достаточно для того, чтобы узнать, кто пришел.
PST-VDI32
Какие видеодомофоны бывают
Существует большое количество разновидностей видеодомофонов, которые классифицированы по различным признакам. Далее можно ознакомиться с основными типами устройств, которые представлены сегодня на рынке.
По числу абонентов
В данной классификации устройства подразделены на следующие виды:
- Малоабонентные – видеодомофоны, предназначенные для установки в коттедже, частном доме и охранном пункте. Подобные устройства предназначены для применения одним пользователем. На панели блока, расположенного с наружной стороны, отсутствуют цифры, позволяющие набрать номер квартиры. В ряде моделей есть возможность подключить дополнительно 2-3 панели вызова, которые можно установить на несколько дверей.
- Многоабонентные видеодомофоны, позволяющие обеспечивать безопасность в многоквартирном доме. На панели, расположенной с внешней части дома, размещены кнопки, с помощью которых визитер может набрать номер квартиры. В продаже представлены цифровые многоабонентные устройства и аналоговые. Первые позволяют одновременно подключить множество квартир с помощью двухпроводной линии. Номер будет установлен посредством перемычек на блоке. Главным недостатком подобного устройства считается отключение квартир, которые были подключены к видеодомофону в случаях, когда происходит короткое замыкание. Аналоговые устройства подсоединяются посредством прокладки проводов от общего коммутатора к квартирам. Главным недостатком подобного типа устройства считается использование большого количества проводов.
В последние годы производители стали выпускать многоабонентные видеодомофоны беспроводного типа. Такие модели используются в местах, где невозможно протягивать кабель. Встроенный аккумулятор, выступающий в качестве источника питания, позволяет использовать видеодомофон продолжительное время без подзарядки. В беспроводной модели устройства имеется небольшая антенна.
Беспроводные видеодомофоны можно устанавливать не только в квартирах, на и в коттедже
По типу замков
По варианту замка, который используется, можно подразделить устройства на несколько разновидностей:
С наличием электромагнитного замка, разблокировка которого происходит только после того, как поступает сигнал от кнопки вызова либо после прикосновения ключом
При отключении электричества разблокировка происходит самостоятельно, поэтому важно заранее позаботиться о резервном источнике питания. С наличием электромагнитного замка – устройства, которые считаются наиболее надежными в сравнении с видеодомофонами с электромагнитным замком
Автономная система внутренней связи содержит обыкновенный механический замок, который благодаря наличию электропривода позволяет дистанционно открывать дверь.
Схема подключения видеодомофона с электромагнитным замком считается довольно сложной, но само устройство очень надежное
Черно-белые и цветные
Видеодомофоны могут отличаться и по оттенку картинки, которая поступает на экран устройства. Автономные системы внутренней связи передают черно-белую картинку либо цветную. Преимуществом моделей считается их доступная стоимость. Цветные видеодомофоны для квартир и домов передают изображение на экран с четкой передачей оттенков независимо от уровня освещения.
У моделей с цветным изображением экран немного шире, нежели у черно-белых устройств
Slinex SM-07M
Далее в нашем рейтинге лучших видеодомофонов идет Slinex SM-07M. Это идеальное решение для тех, кто ищет недорогой, но многофункциональный видеодомофон с большим экраном. Выпускается устройство в трех вариантах расцветки: серебристой, белой и графитовой. Так что вы сможете подобрать видеодомофон таким образом, чтобы он хорошо сочетался с интерьером. Что касается дисплея то он цветной и его диагональ составляет 7 дюймов, а разрешение 800 на 480 пикселей. Так что вы сможете отчетливо рассмотреть тех, кто решил посетить вас. Если говорить об особенностях этого видеодомофона, то в первую очередь стоит отметить, что данная модель оснащена внутренней памятью куда помещаются до 100 кадров, а для записи видео используется карта памяти объемом до 32 ГБ. Также стоит отметить, что в качестве звука вызова на этом домофоне можно устанавливать одну из 16 полифонических мелодий, уже записанных в устройство. И конечно же, можно настроить громкость вызова и разговора. Кроме этого этот видеодомофон обладает функцией регулировки времени открытия замка. То есть можно будет установить достаточно продолжительный временной интервал, после которого посетитель сможет открыть дверь. Ну а что касается совместимости, то этот видеодомофон отлично сочетается практически со всеми аналоговыми вызывными панелями, которые поддерживают PAL/NTSC стандарты, а также со всеми аналоговыми камерами видеонаблюдения независимо от производителя. В общем отличный многофункциональный видеодомофон, к тому же по доступной цене.
- Экран: TFT, 7”, 800 x 480.
- Выбор мелодий.
- Подключение доп.устройств.
- Внутренняя память.
- Размеры: 193 х 123 х 18 мм.
Лучшие беспроводные видеодомофоны

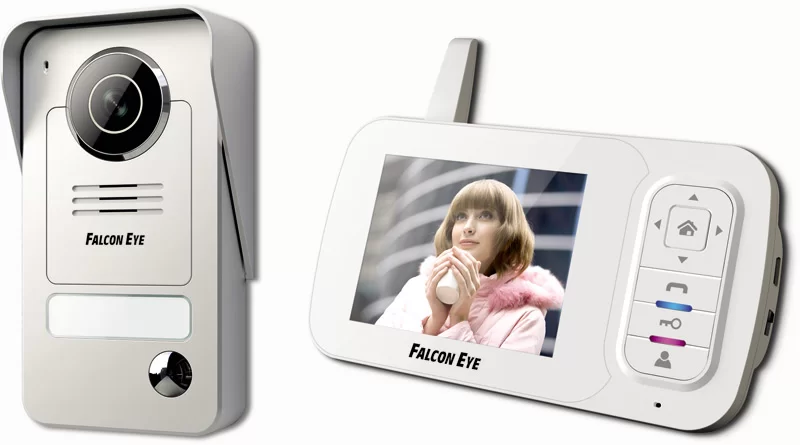

Falcon Eye FE-35WI
Рейтинг: 4.9
Беспроводной комплект видеодомофона, который включает внутренний монитор и внешнюю вызывную панель.
Монитор оснащается 3.5-дюймовым жидкокристаллическим дисплеем, механическими кнопками управления, режимом работы в качестве регистратора (запись фото и видео производятся на карту памяти MicroSD) и возможностью подключения до трёх вызывных панелей.
Вызывная панель оснащается 0.3-мегапиксельной камерой с углом обзора в 45 градусов, инфракрасной подсветкой сенсора для лучшей видимости в темноте, влагозащищенным металлическим корпусом и коннекторами для подключения замка. Может работать от аккумулятора или отдельного питания 5 В. Связь с монитором производится по радиоканалу.
Достоинства
- Простой, готовый к установке комплект;
- Режимы регистратора и обнаружения движения;
- Инфракрасная подсветка сенсора камеры;
- Нет выхода в интернет для дистанционного управления и мониторинга;
- Малое разрешение видеокамеры.
Slinex RD-30
Рейтинг: 4.8
Беспроводной комплект видеодомофона, который включает внутренний монитор и внешнюю вызывную панель.
Внутренний монитор выполняется в виде компактной переносной «телефонной» трубки для голосовой связи. Оснащается 2.4-дюймовым жидкокристаллическом дисплеем. Может работать в качестве видеорегистратора, запись фото и роликов производится на отдельно устанавливаемую карту памяти MicroSD в автоматическом либо ручном режиме.
Внешняя вызывная панель выполняется из пластика. Корпус защищен от воды по стандарту IP57 (легко переживает даже сильный ливень). Камера на внешней панели дополняется светодиодной подсветкой в видимом и инфракрасном свете для максимально четкой видимости в темноте.
Достоинства
- Простой, готовый к установке комплект;
- Дальность действия – до 200 метров;
- Внутренний монитор выполняется в формате телефонной трубки;
Виды домофона
И в первую очередь стоит рассмотреть существующие виды, коих всего два:
Разница между ними существенная, потому как установка видеодомофона позволит видеть и слышать того, кто звонит в дверь. В случае же с аудио решением такое невозможно и идентификация посетителя возможна исключительно по голосу. Преимущество видеодомофона также заключается в том, что он может выступить в роли регистратора, так как зачастую доступная функция записи видео. Место, в которое оно сохраняется, также может быть настроено — локальный или облачный сервер.
Если же затронуть вопрос подключения, то отличие между ними не столько большое, чтобы оно стало решающим фактором при выборе. Функция передачи видео добавляет максимум два провода в общую схему, что при изначальной установке не способно вызвать каких-либо осложнений.
Отдельно выделить стоит те устройства, что могут работать удаленно. Связь между подъездом или воротами с квартирой осуществляется посредством радиоканала или интернета. И, учитывая факт исключения любых проводов, — это исключит привычный подход к монтажу видеодомофона. Тем не менее компенсируется такая функциональность ценой, которая в разы превышает стоимость стандартной установки домофона в частном доме, особенно своими руками.
