Вентиляция в погребе: технология устройства правильной вентиляционной системы

Расчет воздухообмена в подвальном помещении

Прежде чем заниматься поиском вентиляционного оборудования и планировать расположение вентканалов в подвале, требуется определить потребности в воздухообмене. В упрощенном формате, т.е. без учета возможного содержания вредных веществ в атмосфере подвала, воздухообмен в нем вычисляется по формуле:

L=V_подв • K_р

В которой:

• L – расчетная потребность воздухообмена, м3/ч;
• V_подв – объем подвального помещения, м3;
• K_р – минимальная кратность воздушного обмена, 1/ч (см. ниже).

Полученное значение воздухообмена позволит установить мощностные характеристики системы принудительной вентиляции подвала.

Расчет воздушного объема подвального помещения производится умножением высоты, ширины и длины

Однако для расчета формулы требуются данные по воздушному объему помещения и кратности воздухообмена.

Первый параметр вычисляется так:

V_подв=A•B•H

Где:

• A – длина подвала;
• B – ширина подвала;
• H – высота подвала.

Для определения объема помещения в кубических метрах результаты замеров его ширины, длины и высоты переводятся в метры. К примеру, для подвала шириной 5 м, длиной 20 м и высотой 2,7 м объем составит 5 • 20 • 2,7 = 270 м3.

Потребности в воздухообмене данного помещения прямо зависят от числа людей, находящихся в нем. Также учитывается степень физической активности посетителей

Для просторных подвалов минимальная кратность воздухообмена K_р определяется из расчета потребностей одного человека в свежем (приточном) воздухе за час. В таблице представлены нормативные потребности человека по воздухообмену в зависимости от использования данного помещения.

Также воздухообмен можно рассчитать по числу людей, которым предстоит находиться (к примеру, работать) в подвале:

L=L_чел•N_л

Где:

• L_чел – норма по воздухообмену для одного человека, м3/ч•чел;
• N_л – расчетное количество людей в подвальном помещении.

Нормами утверждаются потребности человека в 20-25 м3/ч приточного воздуха при слабой физической активности, в 45 м3/ч при выполнении несложной физической работы и в 60 м3/ч при высокой физической нагрузке.

Как работает вентиляция в погребе

Правильная вентиляция погреба, как и других помещений, основана на неизменных законах физики. Схема воздухообмена проста, и выполнить ее можно самостоятельно без помощи специалистов.

Для качественной циркуляции воздуха в погребе требуется два вентиляционных отверстия. Одно из них – приточное, то есть через него чистый воздух проникает вовнутрь. Второе – вытяжное. Через него все отработанные газы и испарения выводятся наружу. Чтобы вытяжная система работала полноценно, к отверстиям должны быть подведены каналы. Чаще применяются трубы

Важно, чтобы их диаметр соответствовал нормам

Система вентиляции в погребе будет работать качественно лишь при условии правильного расположения уровня вытяжных отверстий. В зависимости от расположения самого погреба, вытяжные трубы могут монтироваться по-разному. Иногда их выводят через потолок дома, а могут быть встроены в стену подвала

Эти моменты важно учитывать, когда составляется схема вентиляции погреба

От того, на какой высоте будут расположены отверстия для поступления чистого воздуха, будет зависеть температура в подвале, особенно в зимнее время года. Должна быть оптимальной как высота их размещения, так и диаметр отверстий.

Рекомендации по обустройству вытяжки

Вне зависимости от того, какой тип системы циркуляции воздуха для подвала вы выбрали, при монтаже следует учитывать ряд общих моментов:

• лучше всего закладывать систему вентиляции еще на этапе строительства хранилища. В таком случае в стенах необходимо оставлять специальные каналы, в которые впоследствии будут монтироваться вентиляционные трубы. Так вы сэкономите не только время и силы, но и финансовые средства. Схему вентиляции стоит сразу включить в проект подвала;
• как сделать вентиляцию погреба в частном доме равномерной? Для этого стоит использовать приточную и вытяжную трубы одинакового диаметра. Если подвал характеризуется повышенной влажностью воздуха, то диаметр вытяжной трубы может быть чуть больше. Помните, что приточная труба ни в коем случае не должна быть больше вытяжной, так как при этом воздух начнет задерживаться внутри хранилища, что может привести не только к порче продуктов, но и к повышенной загазованности помещения. Последний момент является опасным для здоровья человека;
• нельзя располагать приточную и вытяжную трубу рядом друг с другом. Это приведет к низкой эффективности работы всей системы. Лучше всего, если отверстия расположены на противоположных стенах подвала;
• если погреб располагается под хозяйственной постройкой, то роль вытяжной трубы может играть входной люк или дверь;

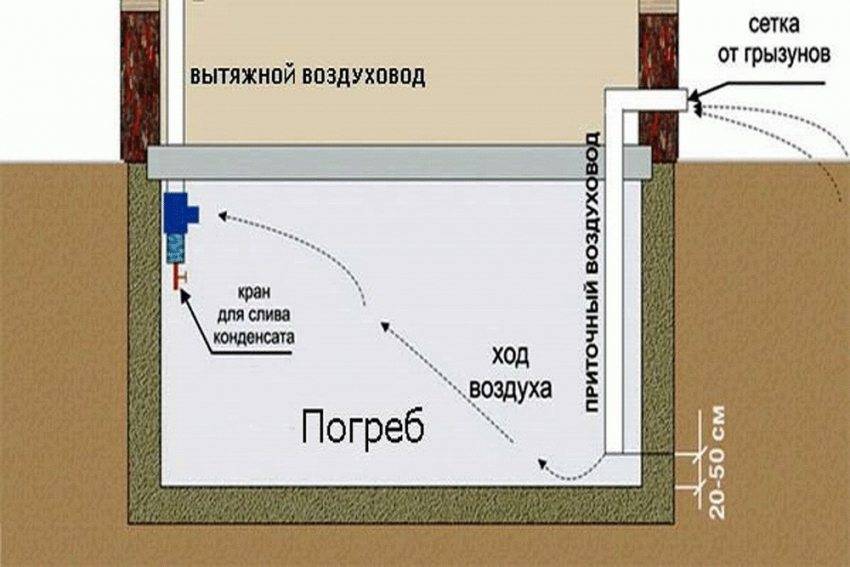

Схема естественной вентиляции погреба в частном доме

• в качестве вентиляционных каналов можно использовать пластиковые трубы для канализации. Они характеризуются подходящим диаметром и относительно недорого стоят;
• часть вытяжной трубы, которая расположена снаружи погреба, должна быть как следует утеплена. В противном случае на ее внутренней поверхности в холодное время года может образовываться конденсат, который при замерзании способен закупорить вытяжное отверстие.

Существует множество вариантов того, как сделать своими руками в погребе вентиляцию различного типа. Можно использовать для этого одну или две трубы, обустраивать циркуляцию воздуха естественным или принудительным путем, монтировать вентиляторы, дефлекторы, системы контроля температуры и датчики климата.

От эффективности работы вентиляционной системы напрямую зависит срок хранения продуктов, а также здоровье, если речь идет о спортзале или другом часто посещаемом помещении. Схему вытяжки лучше всего закладывать непосредственно в план хранилища, так вы потратите меньше времени на ее монтаж и сможете пользоваться подвалом сразу же после окончания его постройки.

Расположение приточной и вытяжной труб

Диаметр труб должен быть одинаков, без внутренних сужений. Их задача – создавать тягу. Расположение труб в разных углах погреба по диагонали – обязательное условие. Только так можно избежать образования застойных зон, воздух в которых не заменяется.

Внутри вытяжной трубопровод производит забор воздуха на уровне потолка. Приточный – от 20 до 40 см от пола.

Особое внимание следует обратить на разницу в высоте приточной и вытяжной трубы. Чем он больше, тем больше будет тяга, воздухообмен за единицу времени

Минимальная разница по высоте – 1 м. Вытяжка не должна перекрываться стеной, коньком кровли или деревьями.

Следует учитывать высоту снежного покрова: приточная труба не должна оказаться под снегом. В то же время приток должен быть на минимальном расстоянии от поверхности земли. Простое решение – нарастить трубу, помня о разнице высот.

Хорошо работает естественная циркуляция воздуха только в одном помещении. Если в погребе несколько комнат, каждая должна быть со своей вентиляцией.

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

• Возможность построить самостоятельно.
• Небольшая стоимость.
• Не используются энергоносители.
• После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

1. Приточная труба – обеспечивает подачу воздуха.
2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

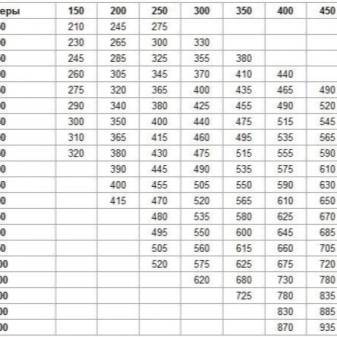

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

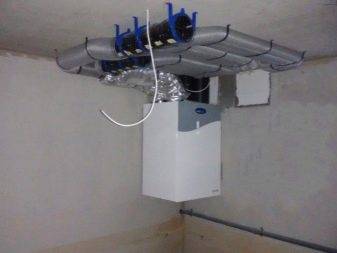

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Строение вытяжной системы

Вытяжная труба — используется для очищения воздушных масс внутри помещения. Подходящее место для монтажа — в одном из углов погреба

Важно учесть, что нижняя часть воздуховода должна быть установлена в самой верхней части комнаты. В помещении вентиляционный проход должен быть вертикальным

В местах выведения должен быть выступ над коньковой частью примерно на 50 см или больше.

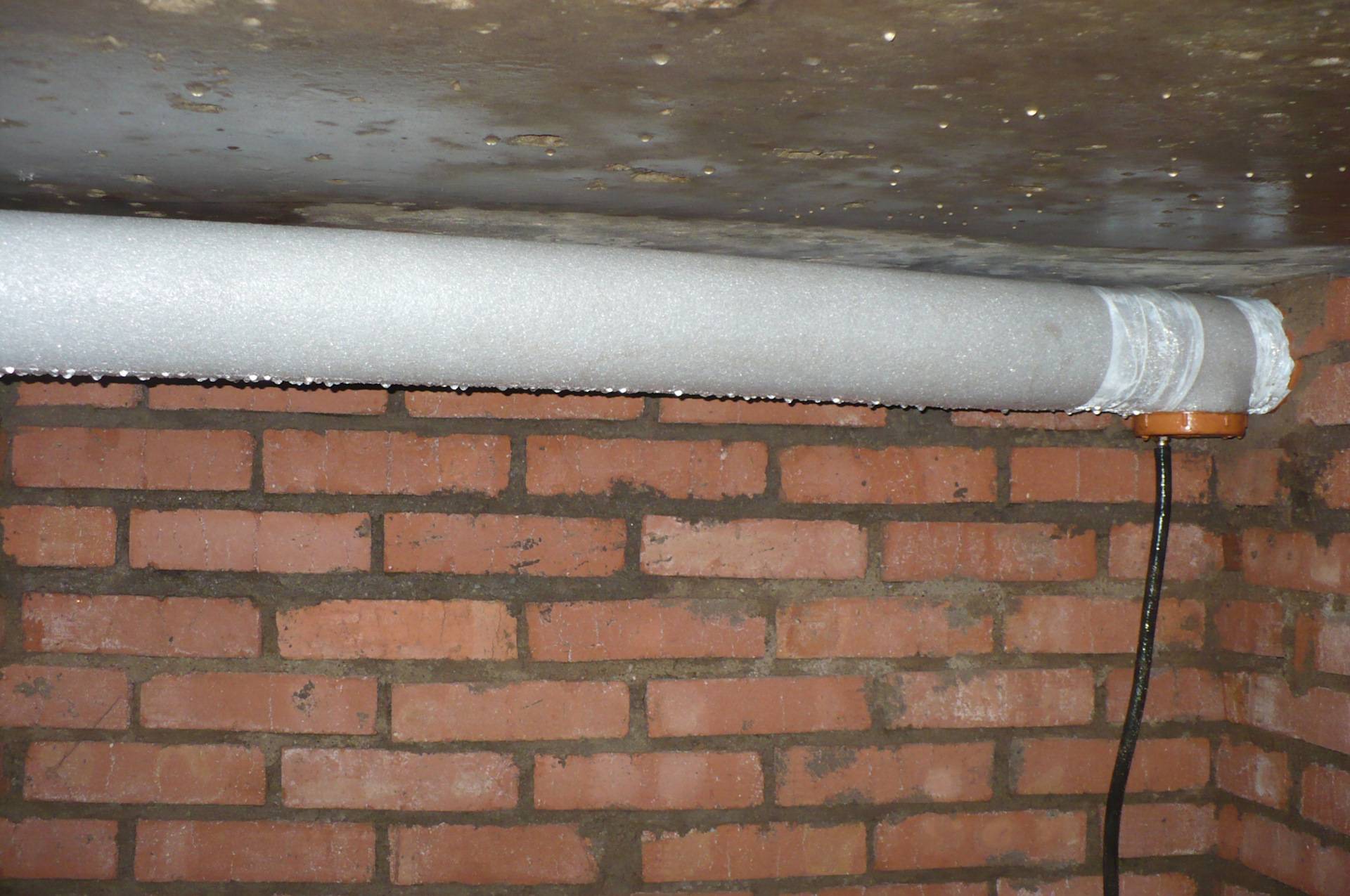

Для уменьшения конденсатных масс, которые будут образовываться внутри трубы, требует провести утепление воздуховода. Процедура утепления не занимает много времени и не требует специальных навыков. Для работы потребуются одна труба чуть большего диаметра и минеральная вата или другой утеплитель. Одна труба размещается внутри второй, а полое пространство заполнятся утеплителем.

Способы установки:

1. Простая схема вентиляции погреба — сквозным методом: труба проходит сквозь пол, поднимается по углу стены и выводится через потолок и крышу;
2. Более сложная — через стену, когда нижняя часть вытяжной трубы располагается горизонтально и поднимается вверх уже на поверхности. Подходит эта схема также для надземного насыпного строения.

Приточная труба обеспечивает помещение погреба свежим воздухом. Обычно труба устанавливается в углу напротив воздуховода вытяжного типа. Высота нахождения открытого конца трубы от уровня пола составляет 40-50 см. Далее она проходит через участки перекрытий и также приподнимается на 25-30 сантиметров от пола.

вентиляция в погребе схема 3

Приточный воздуховод должен устанавливаться таким образом, чтобы ее нижний срез не доходил до уровня пола примерно на 45-50 см. Приблизительно такое же расстояние должно быть между верхним срезом и уровнем земли.

Важно учесть, что верхний срез обязательно накрыть защитной решеткой. Это поможет защитить продуктовые запасы от грызунов, мышей, крыс и прочих незваных гостей

Можно использовать металлическую сетку.

Воздух передвигается по вентиляционным каналам из-за разности в удельной массе теплых и холодных воздушных масс.
Если перепад температуры будет слишком разительным, внутри помещения образуются сквозняки.

В другом случае, наоборот — воздух будет застаиваться. Чтобы урегулировать движение воздушных масс используются задвижки. Их устанавливают на обеих трубах — как вытяжной, так и приточной.

Преимущества естественной вентиляции:

• небольшая стоимость — вентиляция погреба своими руками не требует значительных финансовых затрат;
• экономия электроэнергии;
• возможность самостоятельного монтажа;
• нет необходимости постоянного контроля, обычно требуется только в зимнее время при резком похолодании;
• сочетаемость с другими вентиляционными системами, или системами кондиционирования воздуха, которые могут быть установлены в доме, при необходимости можно дополнительно установить принудительную вентиляцию для погреба.

По окончанию монтажа очень важно проверить работоспособность системы. Чтобы проверить правильность работы вентиляционной системы подойдет обычный бумажный лист, который следует приложить к отверстию вентиляции

Проверяется очень просто: если лист колеблется под потоками воздуха, значит вентиляция в погребе своими руками установлена правильно. Таким же образом проверяется работоспособность системы воздуховода в погребе с одной трубой.

Особенности принудительного воздухообмена

Нельзя не отметить, что трубы принудительной вентиляционной системы могут быть размещены горизонтально или вертикально. Многое будет зависеть от конструктивной составляющей и расположения подвала в доме.

Иногда поставить трубы вертикально и вовсе не получится (например, очень часто возникают затруднения при устройстве вентиляционной системы в уже построенном доме).

Правильная организация работы вытяжки также предполагает установку диффузора с поворотными функциями. Это приспособление позволит снизить затраты на электричество.

Монтируется диффузор на конце приточной трубы. Приспособление использует энергию, получаемую от силы ветра, позволяя вентиляции работать максимально эффективно. Конечно, основной недостаток прослеживается сразу – если не будет ветра, о работоспособности диффузора говорить не приходится. Вентиляторы для погреба в этом случае будут питаться только от электросети.

Как бы это странно не звучало, но принудительная вентиляционная система имеет и свои недостатки. Основным из них является относительно высокий расход электричества, при работе двух вентиляторов в погребе одновременно. Именно поэтому данное обстоятельство необходимо учитывать при ее устройстве. Возможно, вам она и не требуется. По этому поводу лучше всего проконсультироваться со специалистом. Однако, при наличии большого подвального помещения вопрос монтажа эффективных вентиляторов для погреба отпадает сам собой.

Требования к оборудованию для вентиляции

Все вентиляционные системы строго регламентируются СНиП -85 — Акт ввода в эксплуатацию и СНиП — Акт приемки в наладку вентиляционных установок.

Все оборудование для вентиляции подвала отличается маркой производства и мощностью. Для экономии электроэнергии необходимо использовать модели с регулируемой мощностью. Также широко распространены вентиляторы с таймером. Такие устройства будут автоматически включаться и выключаться с заданный промежутком времени.

Если оборудовать такой вентилятор датчиком влажности, то система будет отслеживать и уровень влажности помещения. Для большего удобства в использовании разработаны вентилятор с обратным клапаном, не допускающие обратный ток воздуха внутрь с примесями пыли и запахов.

При выборе нужного оборудования рассчитывает требуемый объём воздуха, выводимого устройством, исходя из его размеров (диаметр, габариты) и технических характеристик – производительность, мощность, уровень шума.

К примеру, для отвода воздуха из помещения, объёмом 16-32 куб.м, с кратностью воздухообмена в 1куб.м/час, требуется вытяжной вентилятор диаметром 10-20 см.

Монтаж тихих встраиваемых вентиляторов в бытовые помещения производится с применением современного оборудования и его дополнений.

Широко распространены и отлично себя зарекомендовали производители оборудования таких марок, как Electrolux, Вентс, Silent, Blauberg, Systemair. Эти марки вентиляторов стоят довольно дешево, и поставляются комплектом с обратным клапаном, блоком управления, таймером (реле времени) и датчиком влажности.

В жилых помещениях, банях и хозяйственных помещениях удобно разместить приточно-вытяжные моноблочные вентиляторы — эти реверсивные моноблоки устанавливаются в отверстие, выштробленное в стене.

Выбирая вентилятор для подвала необходимо учитывать 2 базовых показателя: производительность (подбираемая по нормам воздухообмена) и давление (исходя из габаритов воздуховодов, присоединенных к агрегату, диффузоров и решетки, т.е. всех сопротивлений в сети).

Создание вентиляции в подвале гаража — несложное, но крайне важное дело. Только правильная вентиляция подполья, сделанная с соблюдением требований установки вытяжки, обеспечивает «воздушное здоровье» подпольного помещения и гаража

Также вы можете посмотреть видео про внедрение принудительной вытяжки из подвала:

Расчет сопротивления вентиляционной сети

Чем выше скорость перемещения воздуха в вентканале, тем более высоко сопротивление движению воздушных масс в комплексе вентиляции. Это неприятное явление носит название «потеря давления».

Если сечение вентиляционных воздуховодов постепенно повышать, то получится достичь стабильной скорости воздуха по всей ее длине. При этом сопротивление движению воздуха не увеличится

Вентиляционная установка должна развить воздушное давление, позволяющее справиться с сопротивлением сети воздухораспределения. Только так получится достичь необходимого расхода воздуха в вентиляционной системе.

Скорость воздуха, перемещаемого по вентканалам, определяется формулой:

V=L/(3600•S)

В которой:

• V – расчетная скорость прокачки воздушных масс, м3/ч;
• S – площадь сечения канала воздуховода, м2;
• L – требуемый расход воздуха, м3/ч.

Выбор оптимальной модели вентилятора для вентиляционной системы следует производить путем сравнения двух параметров – статического давления, развиваемого вентиляционной установкой и расчетными потерями давления в системе.

Расположив вентиляционную установку в центре разветвленной системы воздуховодов, получится стабилизировать скорость подачи воздуха по всей протяженности воздушного комплекса

Потери давления в протяженном вентиляционном комплексе сложной архитектуры определяются суммированием сопротивлений движению воздуха в его изогнутых участках и наборных элементах:

• в обратном клапане;
• в шумоглушителях;
• в диффузорах;
• в фильтрах тонкой очистки;
• в ином оборудовании.

Самостоятельно рассчитывать потерю давления в каждом подобном «препятствии» необходимости нет. Достаточно использовать графики потерь давления применительно к расходу воздуха, предлагаемые производителями вентканалов и соответствующего оборудования.

Впрочем, при расчете вентиляционного комплекса упрощенной конструкции (без наборных элементов) допустимо использовать типовые значения потери давления. К примеру, в подвальных помещениях площадью 50-150 м2 потери на сопротивление воздуховодов составят около 70-100 Па.

Подготовка погреба к постоянной эксплуатации

Устройство вентиляции в подвальном помещении, предназначенном для хранения продуктов, монтажными работами не заканчивается. Для обеспечения нормального микроклимата в погребе, его необходимо хорошо просушить, проверить эффективность работы системы и соблюдать определенные правила при дальнейшей эксплуатации.

Способы просушить новое помещение

Перед началом просушки погреба необходимо проверить эффективность работы смонтированной системы. Это связано с тем, что влага во время сушки должна удаляться и проще всего это сделать через вытяжную трубу. Для проверки сверните в рулон старую газету и подождите, пока она прогорит примерно на четверть.

После этого потушите ее таким образом, чтобы она продолжала тлеть. Если дым от газеты свободно удаляется через вытяжку, то система работает нормально, если нет, то нужно еще раз проверить правильность расчетов и высоту вывода трубного оголовка.

Просушку следует проводить в теплое время года, до закладки продуктов в погреб на хранение. Суть распространенных и доступных способов просушки заключается в повышении температуры воздуха внутри помещения, что спровоцирует усиленный воздухообмен и удаление испарившейся влаги через вытяжку.

Влагопоглощающие материалы

Возможен вариант использования гигроскопичных веществ, таких как негашеная известь, прокаленная поваренная соль или дорогие технические силикагели, активно поглощающие влагу. Это очень продолжительные способы еще и требующие дополнительных финансовых затрат.

Пламя на входе в вытяжную трубу

Если зажечь большую свечу или простую спиртовку и поднести ее к вытяжному отверстию, то воздух начнет нагреваться и циркуляция усилится. Поступающий с улицы сухой и теплый воздух начнет прогревать погреб, активно поглощать влагу и выходить на улицу. Однако, потребуется далеко не одна свечка и продолжительность процесса занимает несколько дней.

Использование источника тепла

Прогреть помещение погреба намного быстрее, если установить источник тепла любого типа. Это может быть жаровня, печка-буржуйка, электронагреватель и даже простая газовая горелка. Применение пламени заставляет решать вопрос эффективного удаления продуктов сгорания, поэтому их обычно опускают вниз на подвеске.

Сушка с помощью жаровни.

Электронагреватели любой конструкции безопасней из-за отсутствия угарного газа, но потребуют оплаты электроэнергии. Поэтому выбор способа нагрева остается за вами.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

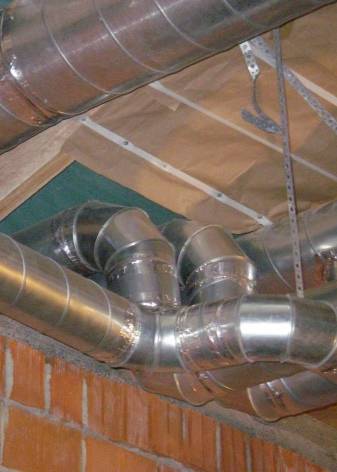

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

• При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
• При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.
