Классификация и виды вентиляционных систем
Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.
Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.
По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном
Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.
Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.
Назначение вентиляции заключается в борьбе со следующими факторами:
- избыточным теплом;
- появляющейся постоянно пылью;
- излишней влажностью воздуха;
- вредными газами и парами.
Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.
По способу перемещения воздуха вентиляционные системы бывают:
- С естественной тягой.
- С механическим побуждением.
Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

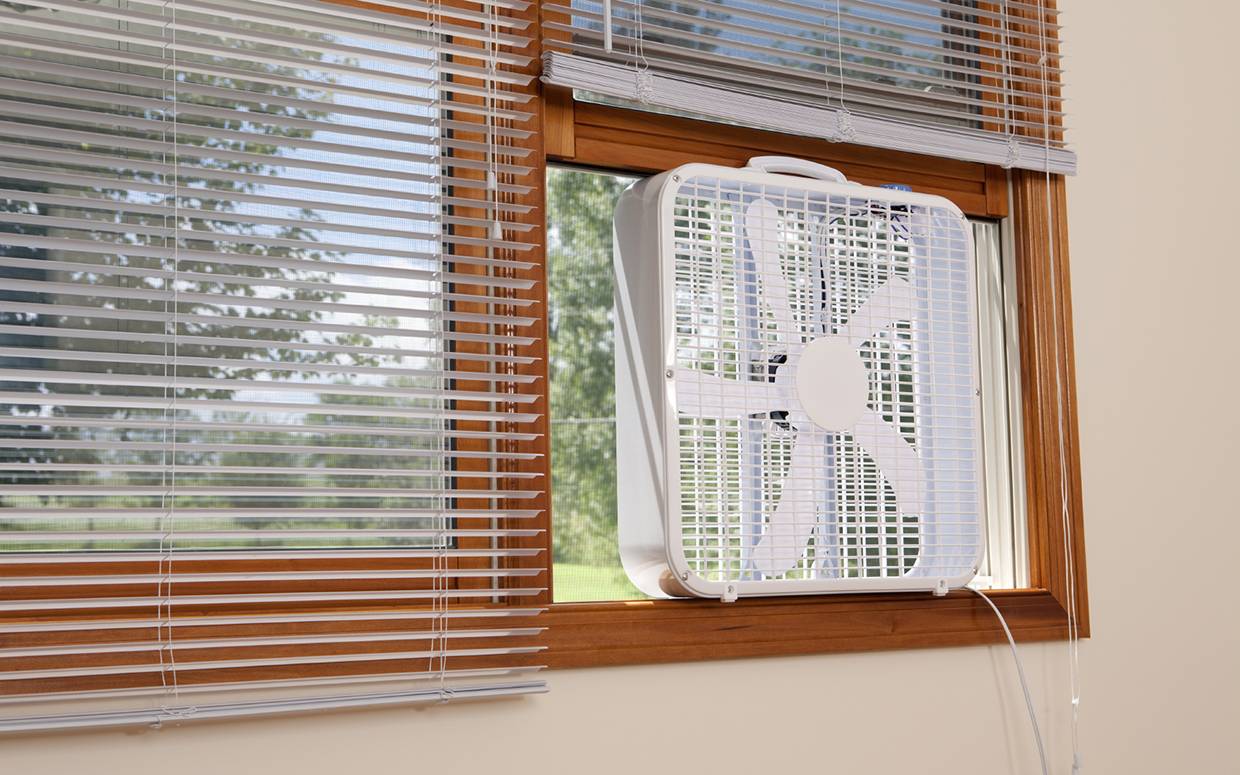

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.
Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится
По назначению системы вентиляции разделяются на:
- приточные;
- вытяжные;
- комбинированные.
Схема принудительной вентиляции в частном доме

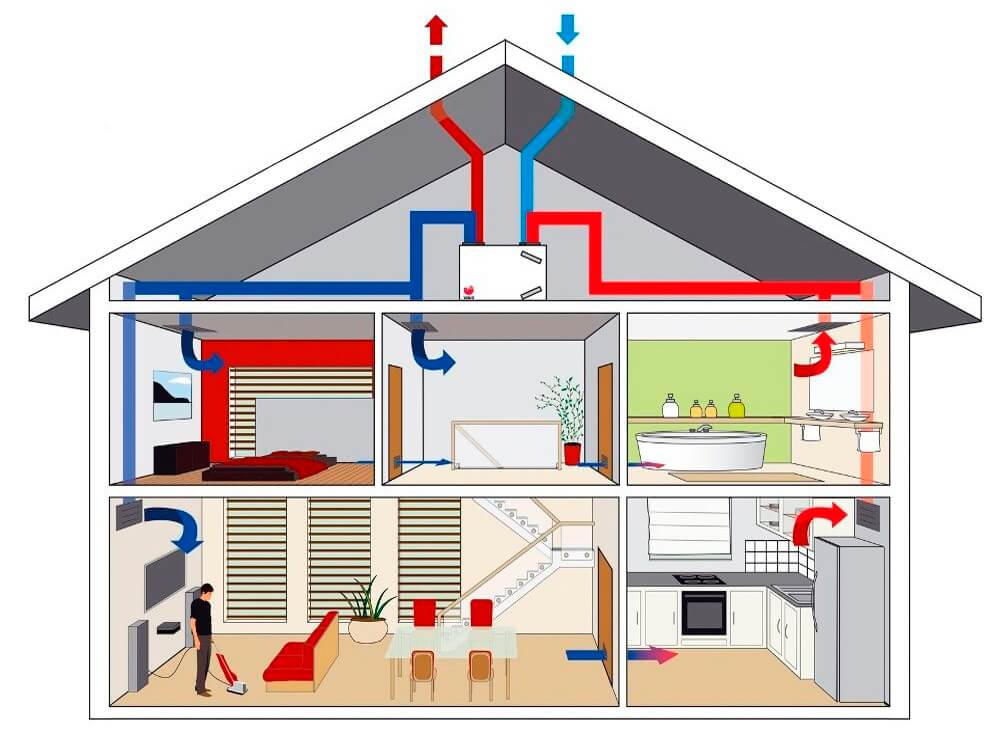

Схема устройства принудительной приточно-вытяжной вентиляции двухэтажного частного дома. Блок ППВВ установлен в хозяйственном помещении цокольного этажа.
Для обеспечения принудительной циркуляции воздуха, в доме устанавливают блок приточно — вытяжной вентиляции. В блоке установлены электрические вентиляторы для принудительного перемещения воздуха и теплообменник — рекуператор.
Поток свежего воздуха с улицы через воздухозаборник по воздуховоду поступает в блок вентиляции и далее распределяется по жилым помещениям частного дома. На схеме воздуховоды приточной вентиляции обозначены синим цветом.
Отработанный «грязный» воздух из дома принудительно засасывается в воздуховоды вытяжной вентиляции (на схеме — красным) из помещений, где выделяется наибольшее количество загрязнений, это кухня, ванная, гардеробная, котельная (хозпомещение), а также из пространства под полом первого этажа.
Насыщенный загрязнениями, влагой и теплом воздух тоже проходит через блок вентиляции и выбрасывается наружу через дефлектор на крыше дома.
Такая схема циркуляции воздуха позволяет создать в жилых помещениях некоторое избыточное давление, которое препятствует проникновению в комнаты загрязнений, как снаружи — например, радиоактивного почвенного газа радона, так и из других помещений и пространств внутри дома.
Воздух, подаваемый в комнаты, перемещается в помещения с приемными решетками вытяжной вентиляции через переточные отверстия в дверях. Обычно это щель между полом и дверью.
Зимой в теплообменнике — рекуператоре, установленном в блоке вентиляции, выбрасываемый из дома воздух передает часть тепла нагнетаемому в комнаты свежему но холодному воздуху.
В помещения, в которых установлен отопительный котел или камин с открытой камерой сгорания, использующие для горения воздух из помещения, обязательно заводят оба канала принудительной вентиляции — приточный и вытяжной каналы. Наличие только одного вытяжного канала недопустимо, так как разряжение, создаваемое в помещении принудительной вытяжкой, может приводить к опрокидыванию тяги в дымовой трубе и поступлению продуктов сгорания в помещение.
Кухонная вытяжка вытягивает деньги
При включении кухонной вытяжки на улицу выбрасывается большое количество теплого воздуха с единственной целью — удалить запахи и другие загрязнения, которые образуются над кухонной плитой.
Для исключения потерь тепла выгодно отказаться от обычной кухонной вытяжки. Вместо вытяжки над кухонной плитой устанавливают зонт, оснащенный вентилятором, фильтрами, поглотителями запахов для глубокой очистки воздуха. После фильтрации, очищенный от запахов и загрязнений воздух направляется обратно в помещение. Кроме того, такое решение снижает требования к производительности блока вентиляции. Такой зонт часто называют фильтрующей вытяжкой с рециркуляцией. Следует учитывать, что экономия от снижения расходов на отопление несколько нивелируется, из-за необходимости периодической замены фильтров в вытяжке.
Приточно-вытяжная вентиляция с рекуператором
Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.
Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?
Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.
Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды
Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.
По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.
Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему
Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.
А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.
В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.
Основная и самая дешевая это естественная вентиляция
Естественная вентиляционная система в загородном доме обладает рядом преимуществ и существенных недостатков. К преимуществам можно отнести:
- Ее дешевизну. Для ее обустройства понадобятся воздуховоды нужной длины, в правильно установленном месте.
- Она практически не требует обслуживания, т.е один раз установил, и раз в квартал провел осмотр. В случае надобности убрал с внутренних стенок воздуховодов жировые отложения и скопившуюся пыль.
- Для качественной работы вытяжки нужны воздуховоды соответствующей длины, а если загородный дом имеет один этаж, это довольно сложно осуществить.
- Для того, чтобы естественная вентиляция работала эффективно, нужно и поступление воздушных масс в жилище, а сделать это в условиях полной герметизации пластиковыми окнами, утеплителями и различными уплотнителями практически невозможно.
Для владельцев одноэтажных, «герметичных» домов, которые решились на обустройство, лучше всего обратить внимание на комбинированную систему вентиляции для дома, предполагающую установку приточных или вытяжных вентиляторов.Как это осуществить на практике? Если дом только в процессе постройки, то воздуховоды прокладываются одновременно со строительством дома. Если при строительстве, об устройстве вентиляционной системы забыли, то придется предпринять и пробить отверстия в потолочном перекрытии кухни, туалета и ванной, после чего установить в них воздуховоды
Важно! Они должны быть соответствующей высоты
Важно! Они должны быть соответствующей высоты
Наиболее простое решение – сделать вытяжную вентиляцию в частном доме, для этого в вентиляционные отверстия нужно вмонтировать вытяжные вентиляторы
Важно! Они должны быть соответствующей высоты. Наиболее простое решение – сделать вытяжную вентиляцию в частном доме, для этого в вентиляционные отверстия нужно вмонтировать вытяжные вентиляторы
Они будут эффективно вытягивать воздух из помещений, даже при слабой тяге, обусловленной небольшой высотой воздуховодов
Для воздуховодов применяются трубы прямоугольного или круглого сечения, из ПВХ или оцинковки. Поступающий воздушный поток будет заходить через естественные отверстия в окнах и дверях
Они будут эффективно вытягивать воздух из помещений, даже при слабой тяге, обусловленной небольшой высотой воздуховодов. Для воздуховодов применяются трубы прямоугольного или круглого сечения, из ПВХ или оцинковки. Поступающий воздушный поток будет заходить через естественные отверстия в окнах и дверях
Наиболее простое решение – сделать вытяжную вентиляцию в частном доме, для этого в вентиляционные отверстия нужно вмонтировать вытяжные вентиляторы. Они будут эффективно вытягивать воздух из помещений, даже при слабой тяге, обусловленной небольшой высотой воздуховодов. Для воздуховодов применяются трубы прямоугольного или круглого сечения, из ПВХ или оцинковки. Поступающий воздушный поток будет заходить через естественные отверстия в окнах и дверях.
Разновидности вентиляционных систем в одноэтажном, двухэтажных домах
Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

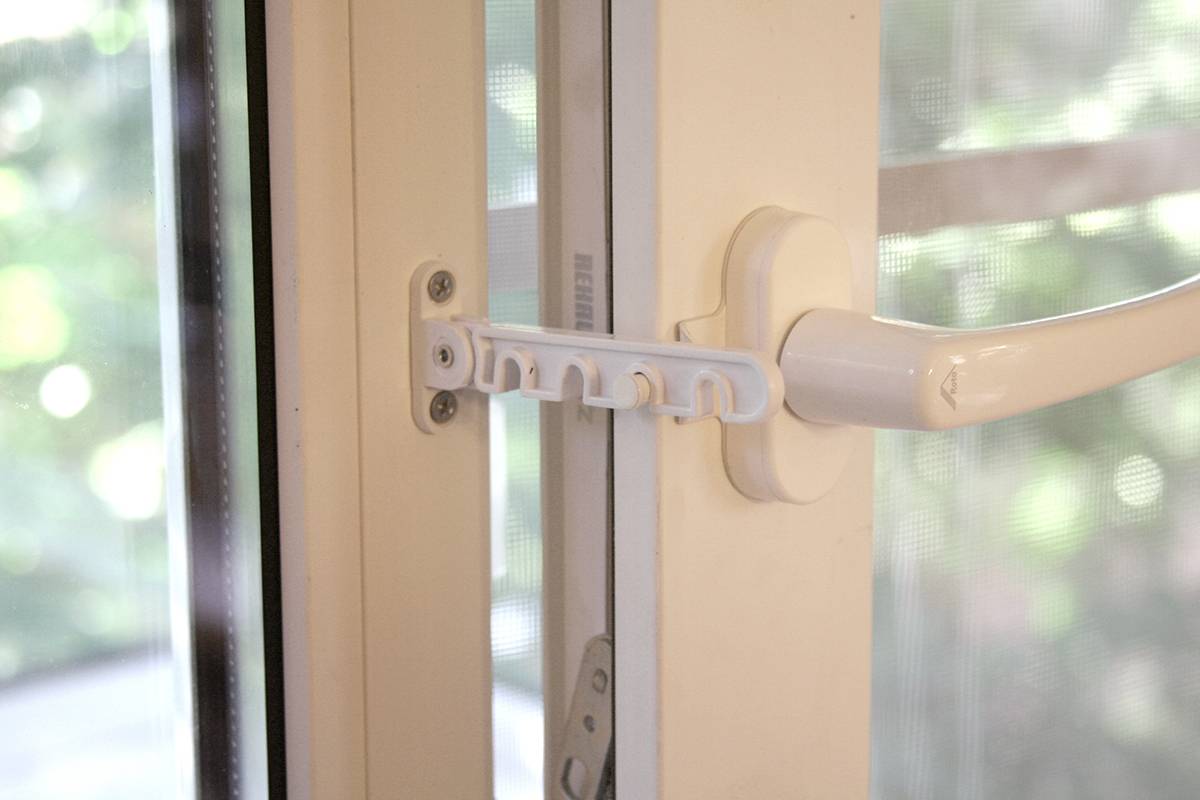

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.
Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.
Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.
Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.
Естественная (простая)

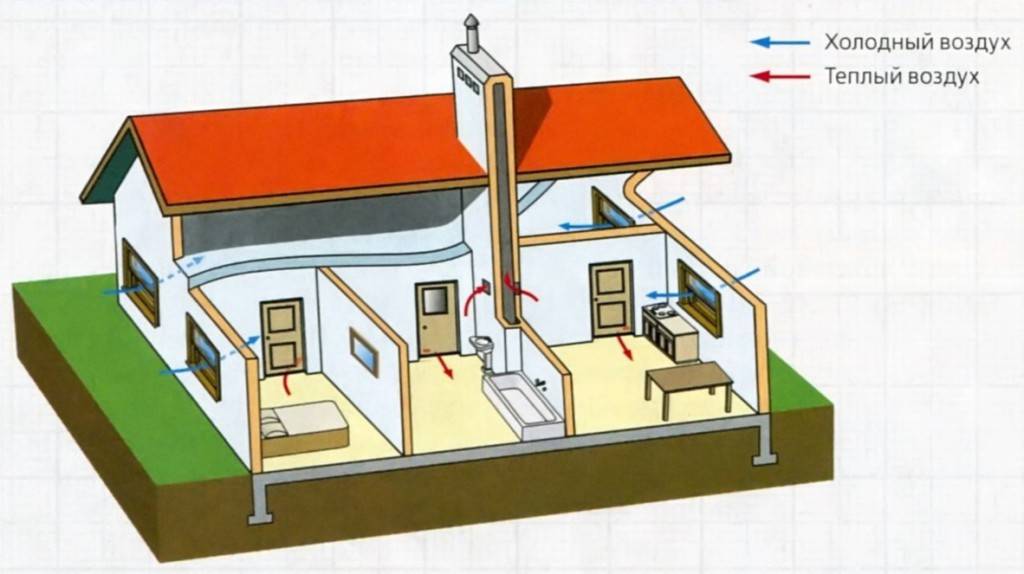

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.
Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.
Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.
Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.
При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.
Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.
Принудительная
Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.
Грамотно установленная система вентиляции – залог комфортного проживания в доме.
Приточная
Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.
Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.
Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

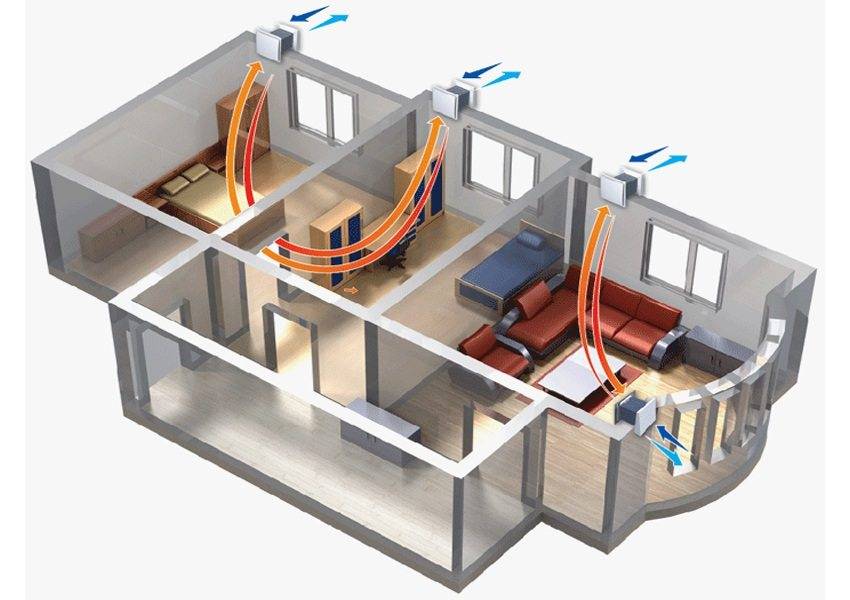

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.
Вытяжная

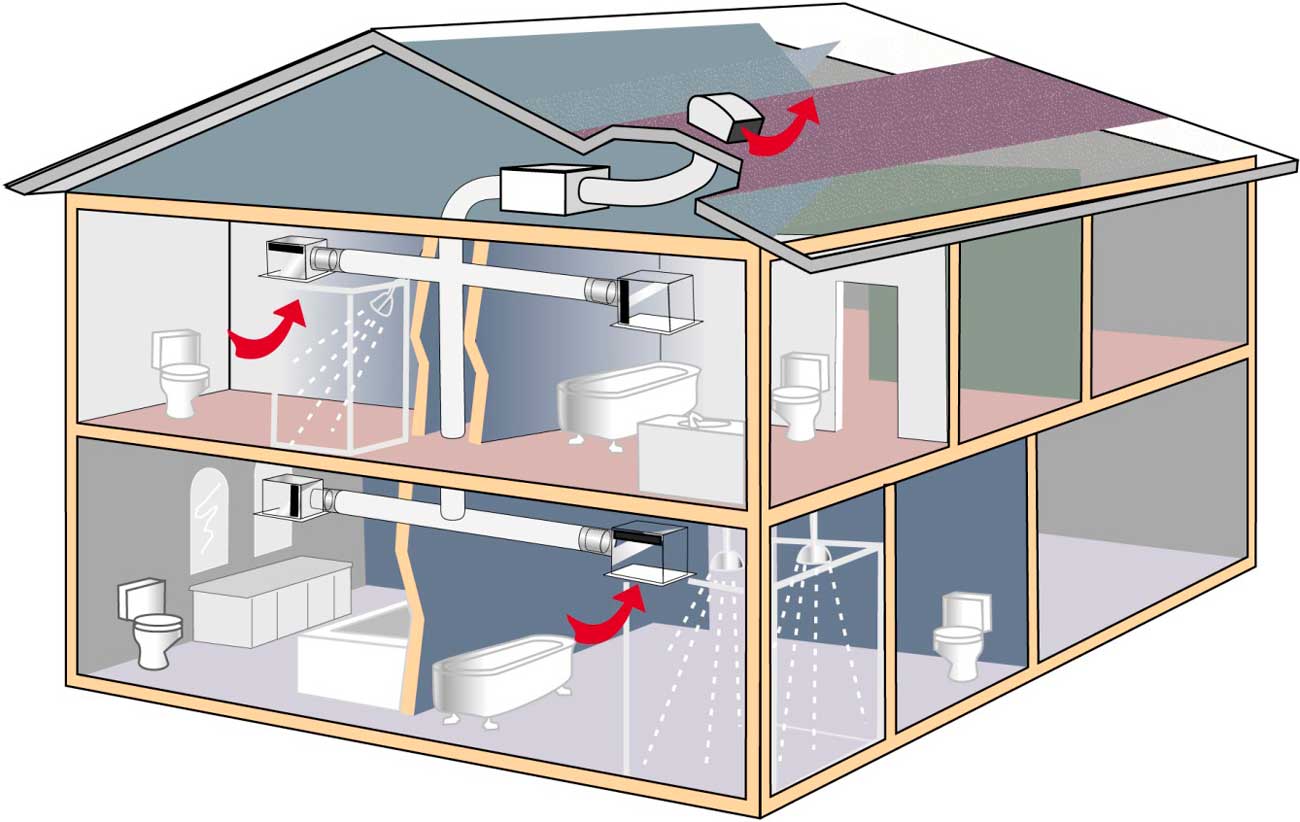

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

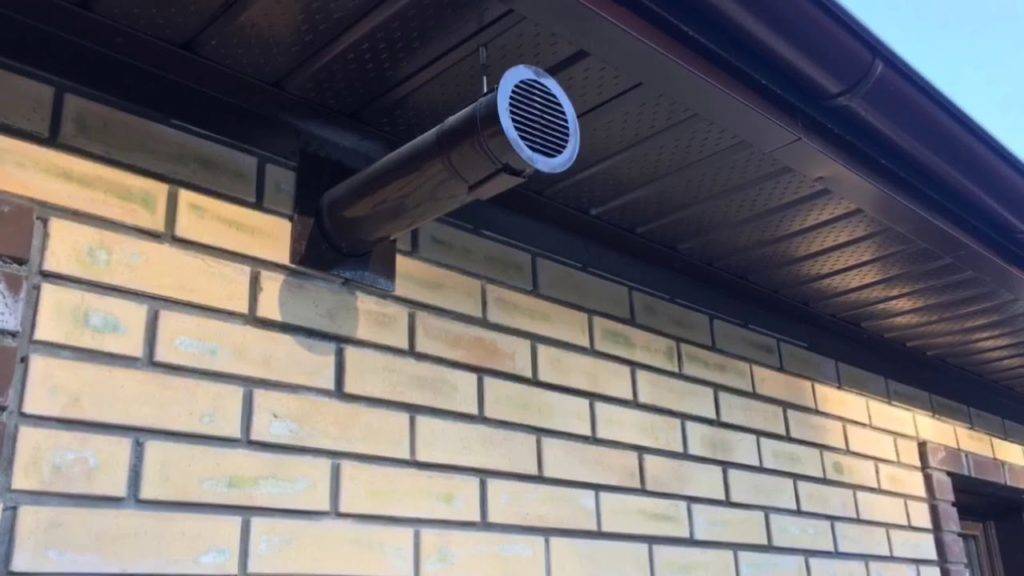

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.
Приточно-вытяжная
Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.
У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.
Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.
У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.
Технические моменты при разработке вентиляции
При выборе оборудования для вентиляционной системы необходимо использовать в работе несколько базовых расчетных показателей. Например, перемножив значения объема помещения и кратности воздухообмена, можно получить величину производственной мощности вентилятора, необходимого для полноценного обслуживания коттеджа.
Тем, кто продумывает, как в коттедже грамотно сделать вентиляцию, естественно, стоит учитывать возможные потери и выбирать вентилятор с запасом. Следует учесть один важный момент – оборудование вытяжной системы должно быть на 10-15% мощнее приточной, чтобы в помещении не накапливался использованный воздух.
Для грамотной организации вентиляции в коттедже надо учитывать ряд важных факторов:
- Расположение трассы вытяжных каналов. Трубы следует размещать преимущественно вертикально и прямолинейно, желательно без поворотов (т.к. каждый поворот уменьшает тягу на 10% ) и одинакового диаметра на всей протяженности трассы.
- Высота вытяжной трубы. Устье вытяжной трубы должно возвышаться над крышей коттеджа минимум на полметра (воздух следует выводить выше кровли). Также значительно усиливает циркуляцию воздушного потока установка дефлектора ( до 20%).
- Сечение и размеры вентиляционных каналов. Самым экономически выгодным считается круглое сечение и на практике чаще применяются жесткие круглые вентиляционные каналы, благодаря простоте монтажа, наименьшему сопротивлению и, как следствие, высокой интенсивности воздушного потока.
С правилами расчета площади воздуховодов ознакомит следующая статья, прочитать которую стоит всем владельцам загородной собственности.
Также для усиления тяги следует по возможности использовать максимальные диаметр и длину прокладываемой трубы.
Для формирования нормальной тяги в вытяжной трубе следует придерживаться нормативов ее высоты. Если между ней и коньком меньше 1,5 м, она должна возвышаться на 0,5 м над коньковым хребтом
При разработке приточно-вытяжной системы необходимо помнить о некоторых технических моментах:
- количество поступившего и удаленного воздуха должно быть сбалансировано;
- чистый воздух доставляется во все комнаты, а отток грязного производится из зон с нестабильным влажностно-температурным режимом;
- вентиляцию из санузла и кухонную вытяжку нельзя объединять в один канал;
- скорость циркулирующих потоков в вытяжных трубах и воздуховодах не должна быть больше 6, а на выходе 3 метров в секунду.
Механическая система вентилирования, безусловно, производительнее естественной “сестры”. На ее работу совершенно никакого влияния не оказывают погодные данные, ее активизацию и отключение можно автоматизировать. Однако она значительно сложнее и дороже в устройстве.
Для чего нужна
Постоянный приток необходимого количества воздуха обеспечивает нормальное сгорание топлива в камере сгорания. В результате недостаточной добычи, топливо сгорает менее эффективно, что снижает производство тепла и увеличивает потребление газа.
Вентиляционная система имеет специфические требования, поэтому ее параметры должны соответствовать рассчитанным в проекте – многое зависит от диаметра воздуховода, его длины и способа подачи воздуха. Параметры системы приточного воздуха для газового котла с целью максимизации эффективности системы отопления рассчитываются индивидуально для каждой ситуации и модели газового прибора. Необходимо учитывать конструктивные особенности здания, которые также играют важную роль в вентиляции котельной.
Когда нужно приглашать специалистов?
При обустройстве вентиляционных каналов в частном доме можно пойти двумя путями:
- пригласить специалистов, которые выполнят все под ключ;
- разобраться со всеми вопросами самостоятельно, выполнив работы своими силами.
Каждый из вариантов целесообразен для конкретных условий. Все варианты оформления системы вентканалов можно условно поделить на традиционные и новейшие готовые системы. В первом случае нужно подбирать оборудование, ориентируясь на расчеты. Здесь нельзя забывать о малейших деталях, которые пригодятся при сборке системы.
Во-втором случае речь идет о комплексном решении от определенного производителя. Например, немецкая система вентиляции Selfwind, которая покупается готовым комплектом на определенную площадь дома. Все компоненты, требующиеся при сборке, подобраны. Сама система напоминает собой коллекторную систему отопления, только множество трубочек опоясывают весь дом изнутри.
Эти гибкие пластиковые воздуховоды диаметром 75 мм или 50 мм стягиваются в коллектор. Они заливаются бетонной стяжкой на полу, а те участки, что проходят, как кровеносная система, по всему дому, мастерски маскируются дизайнерами.
В дальнейшем эта технология обеспечивает идеальный микроклимат в каждом помещении с возможностью регулировать влажность, температуру и прочие параметры
Если выбрана подобная сложная система вентилирования, стоящая не одну тысячу долларов для загородного дома площадью от 800 м2 и более, то на установке экономить нет смысла. Да и времени на обустройство такой вентиляции потребуется много.
При стройке дома своими руками «с нуля» выложить из кирпича вентшахты и предусмотреть отверстия для установки приточных клапанов не составит труда. В дальнейшем все участки естественной системы вентиляции оформляются специальными клапанами, а при необходимости, вытяжками. Такой вариант актуален для домов площадью до 250-300 м2.
Сложные и дорогостоящие системы полимерных вентиляционных каналов комплектуются всеми необходимыми деталями для установки
Особенности организации вентиляции второго этажа
Естественную вентиляцию второго этажа можно организовать двумя способами. Первый из них предусматривает наличие входной двери, перекрывающей поступление воздуха снизу. Таким образом, воздушное пространство делится на независимые блоки.
Дверь с лестницы на второй этаж должна иметь эффективное уплотнение. Кроме этого, здесь целесообразно установить дверной доводчик. Он будет автоматически возвращать дверь в исходное положение
Разделить воздушное пространство этажей можно и при помощи двери, установленной перед лестницей, ведущей вверх.

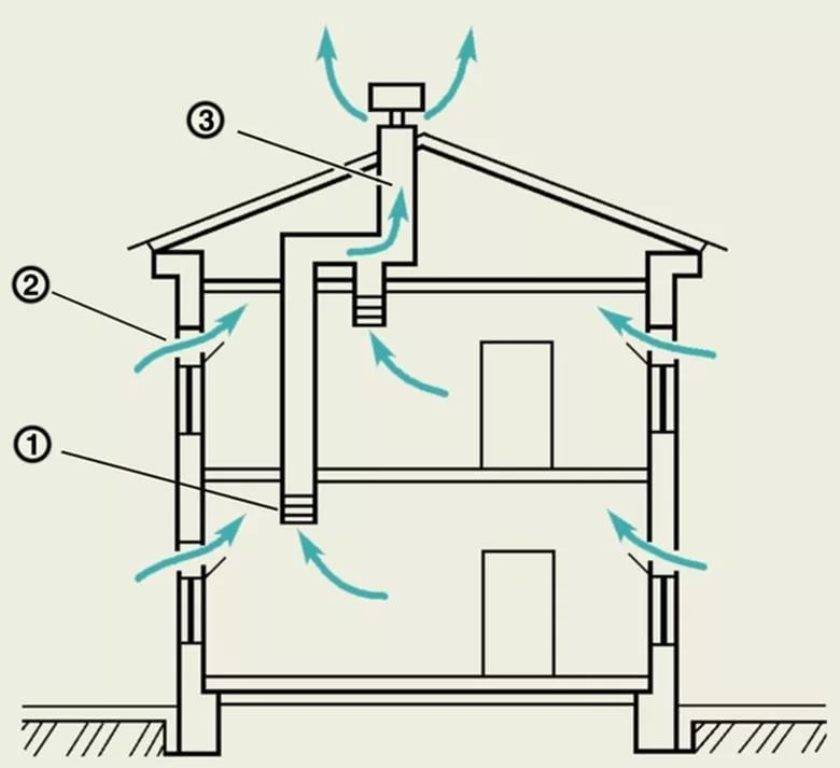

Схема естественной вентиляции второго этажа аналогична схеме первого:
- Через стеновой или оконный приточный клапан в комнаты поступает чистый воздух.
- Через неплотности или переточные решетки воздух из комнат перетекает в санузел, другие вспомогательные помещения.
- «Грязные» воздушные потоки уходят через вентиляционную шахту.
Приточные клапаны монтируют в жилых комнатах, вытяжные — в гардеробной, холле, ванной. В дверях всех помещений оставляют переточные щели либо устанавливают решетки.
Чтобы вентиляция нормально функционировала, нужно не только обеспечить герметичность входной двери на этаж. Необходимо ликвидировать и другие пути возможного перетока воздушных струй между этажами — места, где проходят коммуникации, неплотности в перекрытиях.
Второй способ применяют, когда планировка выполнена так, что с лестницы на второй этаж дверь не предусмотрена. Здесь выполняют индивидуальную изоляцию воздушного пространства каждого помещения.
С этой целью во всех комнатах второго этажа врезают приточные клапаны, а двери делают герметичными и постоянно держат их в закрытом состоянии. Для вывода загрязненных воздушных масс в помещениях предусматривают каналы естественной вентиляции.
Недостаток второго способа — необходимость в увеличении числа вентиляционных каналов. В идеале у каждого помещения должен быть индивидуальный канал, оканчивающийся на крыше.
При объединении вентиляционных каналов двухэтажного дома нельзя соединять санузлы и кухни с жилыми комнатами. Недопустимо совмещение и размещение друг возле друга вытяжки канализационных стояков и вентсистем помещений
Объединение вентиляционных каналов ухудшает работу системы. Бывают случаи, когда сделать это все же необходимо, но даже если выбран такой вариант, конструкция получится довольно сложной.
Существуют обстоятельства, при которых не всегда удается создать необходимый воздухообмен при помощи естественной вентиляции на верхнем этаже:
- Практически невозможно полностью исключить воздухообмен между этажами.
- Вентиляционные каналы второго этажа имеют меньшую высоту, следовательно, сила тяги в них ниже по сравнению с каналами нижнего уровня.
Исходя из этих причин, для обеспечения комфортной обстановки здесь лучше применить принудительную вытяжную вентиляцию.
Роль вентиляции в помещении с газовым котлом
Процесс сжигания топлива в газовом котле происходит при активном участии кислорода из воздуха. Поэтому его содержание в котельной быстро уменьшается, сжигание газа становится неполным, что вызывает более активное сажеобразование на стенах дымохода, и помещение становится душным. Благополучие человека в таких условиях может быстро ухудшаться вплоть до потери сознания.
Для предотвращения этого в каждом помещении, оборудованном газовыми приборами, должна быть установлена система вентиляции. Это позволяет постоянно обновлять помещение, подавая свежий воздух снаружи и удаляя загрязненный.
