Вентиляция подкровельного пространства мансарды: тонкости проектирования + монтажный инструктаж

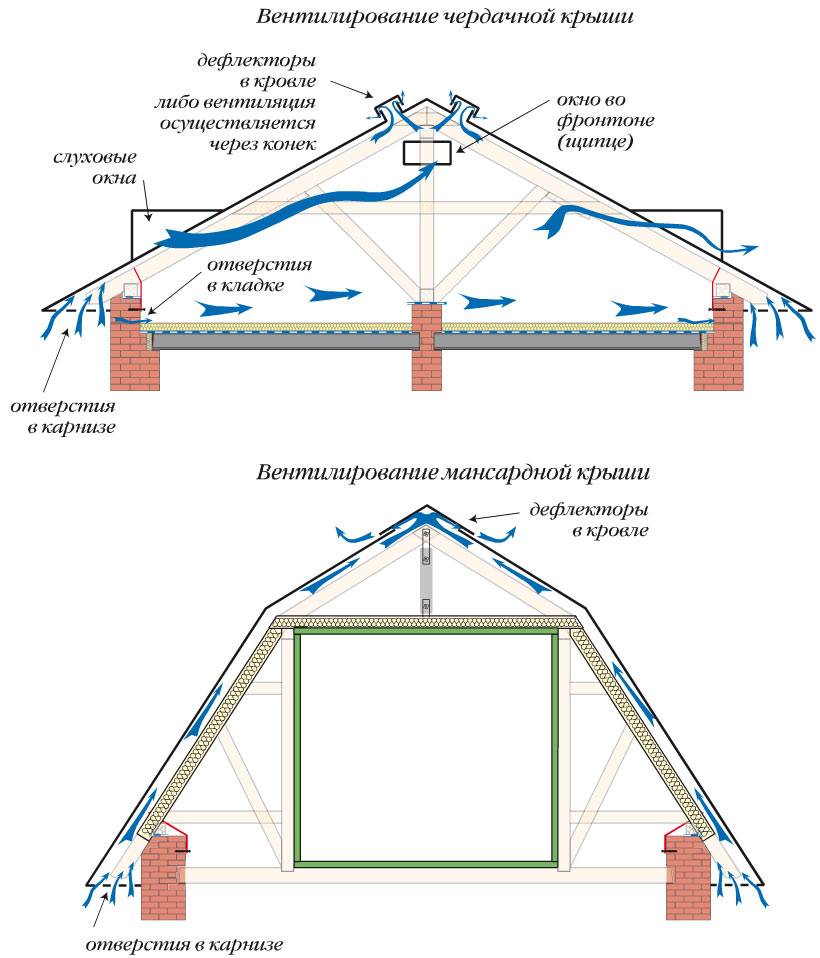

Устройство вентиляции чердака частного дома: продухи, слуховые окна, решетки

Владельцы зачастую страшатся оборудовать вентиляцию холодного чердака в своих частных домах, руководствуясь следующими предположениями.

Через вентиляционные решетки чердака из дома уходит тепло. Существует мнение, что здание быстрее охладится. Но чаще всего проблема заключается в плохой термоизоляции стен или потолочных перекрытий. Кстати, через некачественно утепленный потолок на чердак проникает влажный теплый воздух. В чем его опасность мы расскажем в следующей главе;
Вентиляция холодного чердака вальмовой крыши или шатровой необходима лишь летом. По мнению многих, вентиляционные решетки и окна на чердаке нужны только для проветривания в духоту

На самом же деле, зимой потолок неотапливаемого и невентилируемого чердака превратится в пещеру, заросшую ледяными сталактитами;
Не важно, какого размера вентиляционные продухи. Площадь вентиляционных окон и продухов на чердаке нужно тщательно просчитывать

Как это сделать правильно – читайте дальше.

Вентиляция чердака в частном доме – это важнейший элемент терморегуляции. Правильно организованная, она позволяет сэкономить средства на обогрев или охлаждение жилого пространства и сберечь в целости и сохранности само строение. Особенно важна вентиляция чердака над мансардой.

Вентиляция чердачного помещения

Чердак в частном доме нуждается в вентиляции как зимой, так и летом.

Так, в жаркое время года раскаленная крыша нагревает воздух на чердаке до 150 градусов. Большая часть этого тепла отдается потолку верхнего этажа, кондиционеру приходится работать с повышенной нагрузкой, чтобы устранить избыточное тепло. Если же кондиционера нет, хозяева изнывают от пекла и духоты.

Зимой же воздухообмен необходим для удаления излишков влаги. Согласно техническим требованиям, разница температур между улицей и чердаком должна быть 4 градуса или меньше. Перепады температуры между жилым этажом и улицей способствует скоплению конденсата на стропилах крыши. Влага постепенно замерзает, создавая целые каскады сосулек. В оттепель они таят и влага капает на пол чердака. Разрушаются опорные конструкции крыши и потолка. На деревянных стропилах развивается плесень.

Кстати, качественная вентиляция холодного чердака предупреждает скопления снега и льда на крыше дома.

Способы вентилирования

Таких способов два:

Основное различие между способами заключается в системе раскладки и в типе гидроизоляционного материала.

При первом способе гидроизоляционный материал укладывается на слой утеплителя. Но при этом применяется гидроизолянт на основе мембранной ткани. Мембраны в этом случае должны пропускать не более 100 гр. влаги на 1 м.кв. за сутки.

Во втором случае гидроизоляционный материал укладывается с обеих сторон утеплителя, не прикасаясь к нему. Преимущество данного способа заключается в том, что влага, поступающая из жилых комнат, конденсируется на поверхности пленки и стекает вниз, а влажность, поступающая сверху, будет обсушиваться на ней воздушным потоком.

Эффективная вентиляция мансарды — от теории к практике

Полноценное использование мансарды невозможно без правильной и эффективной вентиляции этого пространства.

Мансарда – это жилой чердак, который нуждается в циркуляции воздуха, как и любое жилое пространство дома, но для создания вентиляции дома с мансардой следует знать некоторые нюансы.

Это помещение находится над основными жилыми комнатами дома: спальни, гостиной, кухни, душевой комнаты. В процессе жизнедеятельности человека, в окружающий воздух выделяется тепло и влага, которая по законам конвекции поднимается вверх к перекрытию. Основное количество влажных воздушных масс, вентиляционная система дома выводит в атмосферу, но некоторая его часть проникает сквозь микрощели в перекрытии и попадает на жилой чердак.

В мансарде, не оснащенной вентиляцией, влажные воздушные массы поднимаются к потолку, проникают через отделочные материалы и потолок, и попадают в утеплитель, а за ним и в подкровельное пространство. Попадая в более холодную зону воздух, насыщенный парами воды, превращается в конденсат, который оседает на кровельном материале, утеплителе и деревянных конструкциях, вызывая их коррозию и приводя к их разрушению.

Независимо от того, жилое чердачное помещение или нет, грамотная вентиляция предотвращает от:

• Появления и накопления в подкровельном пространстве излишней влаги.
• Намокания утеплителя, что предотвращает потерю им теплоизоляционных качеств.
• Образований колоний грибов и очагов плесени на деревянных элементах кровли.
• Образования коррозии на металлических элементах кровли.

Вентиляция чердака над мансардой спасает от ее перегрева в жаркое время года, а также предотвращает образование наледи на кровельных свесах, в зимний период.

Особенности правильного воздухообмена

Естественная вентиляция в пространстве жилого чердака осуществляется через приточные и вытяжные отверстия, площадь которых зависит от его площади, в соотношении 0,2 м2/100 м2. Приток может осуществляться через установленные в окнах чердака клапана. Удаление влажного воздуха осуществляется через аэраторы, монтируемые в плоскость кровли или в коньке крыши.

Соблюдая правило соотношения площади приточных и вытяжных отверстий к площади чердачного пространства, может осуществляться вентиляция мансарды через фронтоны. Приток воздуха осуществляется через стеновые приточные клапаны, установленные в нижней части фронтона, а вытяжка – через регулируемые вентиляционные решетки, смонтированные в верхней части противоположного фронтона.

Софиты в качестве вентиляционных элементов можно использовать, только в том случае, если при монтаже кровельного «пирога» были предусмотрены зазоры для движения воздушных потоков вдоль всей кровли.

Способы проветривания жилого чердака

На сегодняшний день существует несколько основных вариантов вентиляционных систем. Циркуляция воздуха может быть естественная и принудительная. Естественное движение воздушных масс происходит из-за разницы температур, атмосферного и внутреннего воздуха. Принудительное движение осуществляется при помощи вентиляторов, приточных и (или) вытяжных.

• Наиболее простым вариантом является использование естественного притока и вытяжки воздушной смеси из чердачного этажа. Такой тип воздухообмена чаще всего выбирают те, кто делает вентиляцию мансарды своими руками.
• При сложной геометрии мансарды можно использовать метод создания в ее пространстве избыточного давления при помощи принудительного притока. Благодаря такому решению, приточные воздушные массы будут вытеснять собой отработанные, через естественные вытяжные отверстия, аэраторы и пр.
• При коротких вытяжных каналах, в них может отсутствовать достаточная тяга для эффективного удаления воздуха из жилого чердака. Именно поэтому многие застройщики оснащают вытяжки вентиляторами. Приток воздушных масс, в таком случае, также может осуществляться как с естественным движением воздушного потока, так и с принудительным.
• Наиболее сложной вентиляционной системой является система с механическим побуждением. При таком решении, применяются мощные вытяжные вентиляторы, которые монтируются в пространстве над чердаком. Приток воздуха осуществляется приточными вентиляторами, монтируемыми в отверстиях фронтонов.

Для того, чтобы созданная принудительная вентиляционная система не создавала дискомфорта, следует знать, что производительность вытяжных вентиляторов должна быть равна производительности приточных механизмов.

>>> Все про аренду авто на Кипре

Особенности монтажа кровельной системы

• Качественная укладка теплоизоляции. Это довольно дорогой материал, который используется при осуществлении кровельных работ. Несмотря на то что он быстро расходуется – он оправдывает свою стоимость. Правильная теплоизоляция кровли не позволит разнице температур теплого воздуха и холодного материала крыши образовывать конденсат. По ГОСТу толщина теплоизоляции из минеральных материалов должна составлять 200 мм. Но часто производители рекомендуют придерживаться толщины в 300 мм, или даже 350 мм. Благодаря этому возможность возникновения конденсата снижается. Не используйте пенопласт. Теплоизоляция укладывается только на стропильную систему, но ни в коем случае не на пол. В противном случае теплый воздух может попасть через различные не плотные участки кровли (инфильтрацию). Она в свою очередь может составить от 5 до 10% от объема чердачного помещения.
• Грамотная укладка пленок паро– и гидроизоляции. При этом значительно сокращается количество водяного пара, содержащегося в воздухе. Он и вступает в контакт с поверхностью кровельного материала. Гидроизоляция поможет удалить конденсат за пределы кровельного пространства. Это особенно актуально, если он все же просочился внутрь кровли. Укладка паро–­ и гидроизоляции необходимо проводить по горизонтам, внахлест.
• Доступная система вентиляции подкровельного пространства. Это достигается путем правильной организации притока и оттока воздуха и его циркуляции между обрешеткой и кровлей. Благодаря вентиляции, конденсат не будет образовываться под крышей. При этом устраняются возможности появления сырости. Это повысит эксплуатационный срок крыши. Помните, что нужно оставлять вентиляционный зазор – в 40 мм, перфорированные софиты на карнизных свесах, а также точечные аэраторы или вентилируемые коньки.

Качественная сборка элементов кровли. Это достигается очень просто – доверьте сборку кровли и кровельного пирога специалистам в этой области. Если же провести работу некачественно, то можно будет заметить конденсат на кровле уже через некоторый промежуток времени.

Итак, мы обсудили основные ошибки, возникающие в процессе монтажа кровли. Именно они приводят к образованию конденсата. Отсюда у владельца загородного дома может возникнуть множество проблем.

Перечисленные особенности и ошибки являются актуальными для монтажа любого покрытия, включая шифер или ондулин.

Ошибки при установке мансардных окон

При возведении мансарды нужно правильно установить мансардные окна – с качественным утеплением их рамы по периметру на всю толщину теплоизоляционного слоя крыши и соблюдением ее герметичного соединения со слоями паро- и гидроизоляции кровельного «пирога». Часто допускают ошибки при создании внутренних оконных откосов. Согласно требованию ГОСТ 30734–2000 «Блоки оконные деревянные мансардные. Технические условия», нижний откос должен быть перпендикулярным плоскости пола, а верхний – параллельным ей. Кроме того, под окном обязательно нужно установить радиатор системы отопления (даже при наличии теплых полов).

Это позволяет обеспечить конвекцию теплого воздуха вдоль оконного проема, чтобы предотвратить промерзание окна и образование на нем конденсата. Между тем во многих мансардах либо отсутствует радиатор под окном, либо, если он есть, верхний и нижний откосы расположены перпендикулярно скату крыши, что оборачивается появлением холодной зоны в районе окна, и уже через один-два года после установки оно начинает «течь».

Помогла ли вам статья?

ДаНе очень

Вентиляция теплого чердака

Современные отопительные системы не предусматривают наличия естественной циркуляции. Это значит, что если вы желаете обустроить мансарду в чердачном помещении, конструкция кровли должна быть проветриваемой. Для этого крыша из листового или гибкого материала обязана иметь подготовленную вентилируемую зону. Для этого надо навесить контррейку на стропила.

При наличии металлического покрытия для кровли специалисты рекомендуют пользоваться ветрозащитной пленкой. Шиферный лист хорошо справляется с поставленной задачей и без использования контрреек, потому что воздушная масса без проблем проходит из нижней зоны помещения в верхнюю. Подшивка получает специальный вход. При этом выход воздуха происходит посредством конька.

Проветривание чердака надо выполнять точно так же, как и в случае с другими помещениями в здании. Воздух, проникая в теплый чердак посредством окон, далее покидает его через вентиляцию. Если она не предусматривается в конструкции, на кровле создаются аэраторы.

 Полезные советы

Ниже предлагаем вам ознакомиться с рядом полезных советов от опытных мастеров.

Если отверстия располагаются вдоль хребта кровли, им надо уделить особое внимание. Как показывает практика, обычно их размещают как можно ближе к конструкции хребта

Перед тем как сделать вентиляцию на чердаке, надо приобрести решетку или диффузоры для вентиляционных труб

Это позволяет ограничить приток воздуха, одновременно гарантируя долговечность конструкции и сохранение комфортных микроклиматических условий внутри. Важным условием качественной вентиляции является размещение продухов. Отверстия разрабатываются так, чтобы предотвратить разбавление вредных частиц в воздушной массе, либо полное блокирование ее доступа. Установку непрерывных софитов следует выполнить прямо под карнизами. Они должны включать в себя экранирующую сетку. В последнее время большее предпочтение отдается отверстиям из пластика или алюминия. Причина заключается в том, что эти материалы не способны поддаваться влиянию коррозии. Отличный вариант – установка вентилятора с внешней стороны крыши. Он будет вытягивать воздух. Между приточной системой и оборудование надо соблюсти расстояние, равное 8 метрам и больше. Перед выполнением монтажных работ следует задуматься о месте установки системы. Согласно мнению экспертов, выбирать следует самое чистое место в комнате. Чтобы нагревать и охлаждать воздух, можно воспользоваться специальным рекуператором. Вентиляционная система должна обеспечивать достаточный уровень устойчивости к воздействию атмосферных явлений. Делается она так, чтобы справляться с климатическими условиями любого уровня сложности. Вне зависимости от участка кровли, площадь вентиляционных каналов должна находиться на уровне от 400 до 500 квадратных сантиметров на метр. Этот показатель полностью соответствует параметрам высоты зазора, равной 4-5 сантиметрам. Всегда помните о том, что пыль, попадающая через вентиляционные зазоры, характеризуется гигроскопичностью. Соответственно, в будущем под ее воздействием утеплитель может увлажниться. Чтобы защитить вентиляционные продухи, устанавливаемые на коньки, ендовы и карнизы от попадания птиц, насекомых и листьев, можно воспользоваться специальными вентиляционными элементами. Найти их можно в ассортименте от известных производителей. Бытует мнение, что при существенном увеличении высоты зазора качество проветривания сильно улучшается. На самом деле, эффект прямо противоположный. Появляется турбулентность, в результате которой повышается уровень сопротивления для потока воздуха. Как результат, теплообмен под крышей становится хуже.

В некоторых видах конструкций устанавливается специальное вентиляционное окно на чердаке. Помните о том, что оно используется не только для выполнения прямого функционального назначения, но и достижения привлекательности экстерьера здания. Соответственно, следует присматриваться не только к эффективным, но и красивым конструкциям.

 Выводы

Правильное устройство вентиляции на крыше позволяет увеличить срок ее эксплуатации. Как показывает практика, обустраивая продухи на чердаке (отверстия), многие делают их слишком маленькими или слишком большими – нужно всегда придерживаться золотой середины. Обустройство следует вести в зависимости от используемых типов материалов и функционального предназначения помещения. Ошибки, допущенные при проектировании, гарантированно приведут к плохим результатам в будущем. Не будет лишним предварительно проконсультироваться со специалистами.

Ошибки начинающих строителей

Сделать монтаж вентиляции мансарды наобум – дело не хитрое

Сложность кроется в подходе, поскольку важно учитывать ряд факторов:

• расчет площадки;
• уровень влажности;
• материал;
• инструмент;
• подготовка;
• план.

На этапе составления схемы видно, насколько ответственно человек подходит к делу. Специалисты дают советы касательно расположения конструкции.

При подборе вентиляции отдельно рассматривается инструкция от производителя. В ряде случаев нет возможности надежно зафиксировать элемент. На самом деле в этом нет ошибки завода-изготовителя. При подборе также свершается много казусов:

• выбор коротких трубок;
• малый диаметр;
• модели без дефлектора.

Использование узкой вентиляции в мансарде является малоэффективным. Рекомендуемый параметр – 5 см. Товары до 4 см, в первую очередь, не дают возможность использовать дополнительное оборудование. Вентилятор либо фильтр для системы не подобрать. Второй момент кроется в качестве отведения отработанного воздуха. В подобных домах используется вентиляция, а помещение все равно выглядит сырым.

Финишная отделка – немаловажный фактор. Работы закончены и нанесено достаточное количество герметика. Установка отвесов на крыше – хорошее решение. Из дополнительного оборудования подбираются аэраторы. С их помощью можно не только обеспечить приток свежего воздуха, но и отпугнуть насекомых, чтобы они не летели в помещение.

Вентиляция кровли при холодном чердаке

В любом помещении, где отсутствует вентиляция, невозможен нормальный микроклимат. Недостаточный воздухообмен является причиной застоя воздуха и повышенной влажности, на следующем этапе на элементах конструкции начинает расти плесень и заводится грибок. Все эти факторы негативно влияют на строение, со временем оно начнет деформироваться и утратит свое предназначение. В частном доме помещение под кровлей может быть теплым или холодным.

Отличия вентиляции холодной и теплой кровли

В первом случае вентиляционный канал обустраивается по всей площади ската с помощью обрешетки и контробрешетки. Теплые массы воздуха попадают в подкровельное пространство у карнизов, поднимается и выходит через аэратор в кровельной планке. Через него уходит и конденсат.

Многие владельцы частных домов, где помещение под крышей не отапливается, задаются вопросом, нужна ли вентиляция кровли при холодном чердаке, ведь там никто не живет? Такая система должна быть и в этом случае, поскольку обеспечит сохранность самого строения.

Только для неотапливаемого помещения она обустраивается иначе. В этом случае в подкровельном карнизе создаются продухи для поступления холодного воздуха, в то время как теплый – уходит в аэратор и слуховые окна на чердаке в частном доме.

Обустройство вентиляции кровли для холодного чердака

Для чердачного помещение – это уровень карниза. Здесь нужно создать отверстия

Очень важно правильно рассчитать размер продухов на чердаке, так, чтобы приток и отток воздуха был одинаков. Часто владельцы частных домов используют софиты с перфорацией

Для создания оттока воздуха из чердачного помещения есть такие элементы кровли, как аэраторы и конек. Направление движения потоков формируется в зависимости от особенностей конкретного дома:

• если крыша дома имеет два ската, вентиляционные продухи делаются на фронтонах — неплотные зашивки свесов или отверстия в стене, площадь каналов должна составлять 0,2% площади чердачного помещения,
• если в качестве кровельного материала используется шифер или ондулин и не была использована пароизоляция, то никаких дополнительных конструкций не нужно, поскольку воздух будет циркулировать вдоль волн покрытия, отточным элементом будет служить конек,
• если кровля дома – гибкая или изготовлена из керамики, формируется «черепашка» (вентиль),
• хорошо показала себя система из двух решеток, одна – устанавливается отверстиями по направлению вниз, другая – может регулироваться,
• на вальмовой крыше вентиляцию можно создавать с помощью двух отверстий, одно из которых расположено внизу у подшивки, другое – у конька вверху,
• также на вальмовой крыше, при условии, что свесы деревянные, можно размещать брусья с зазором в несколько миллиметров.

Последовательность работ

1. Расчет воздухообмена.Согласно СНиП в холодных чердаках, как и в подвалах, нужно для притока воздуха необходимы слуховые окна или продухи. Суммарно их площадь должна составлять 1/400 от общей площади помещения.
2. Выбор системы оттока и притока воздуха. После выполнения расчетов, нужно выбрать систему, которая будет оптимальна для вашего дома: аэратор или конек, окна или продухи. Далее составляется схема, то есть, сколько будет вентиляционных элементов, их размеры, как они будут расположены.
3. Выполнение работ. Создавая вентиляционную систему чердака, следует точно придерживаться схемы.

Резюмируем

Из вышесказанного понятно, что работы несложны для домашнего мастера, умеющего держать в руках инструмент и точно соблюдать рекомендации проекта. Но все же разработку документации лучше доверить специалистам. Они произведут расчеты размеров продухов на чердаке, их расположение и количество, согласно особенностям конкретного помещения. Профессионально созданный проект избавит вас от ошибок и недочетов, последствия которых могут быть плачевны.

Вентиляция кровли при холодном чердаке Необходимость создания эффективной вентиляции кровли при холодном чердаке связана с формированием необходимого уровня комфорта в жилых помещениях. В противном случае неизбежны потери тепла и образование конденсата, а далее – появление грибка и плесени, и даже деформация дома.

Обязательно ли нужна вентиляция мансардного этажа, и почему

Обустроить вентиляционную систему в чердачном пространстве нужно обязательно, так как она позволяет решить сразу несколько весьма серьезных проблем с микроклиматом. При этом обустроить ее можно своими руками со сравнительно небольшим бюджетом на работы.

Последствия отсутствия вентиляции в мансарде

Правильно сделанная вентиляция чердака решает следующие проблемы:

1. Устранение излишней влаги и предупреждение появления сырости в теплоизоляционных (утеплительных) материалах. То есть вентиляция защищает теплоизоляционные материалы от износа и функциональных повреждений.
2. Существенное снижение вероятности появления и скопления колоний грибков и плесени, что создает дополнительную защиту для деревянных предметов кровли (а также защищает здоровье живущих в здании).
3. Защита от заноса слишком нагретых воздушных масс в здание в периоды с сильной жарой (зноем) во внешней среде (на улице).
4. Защита от скопления влаги, и, как следствие, защита коррозийных явлений, которые могут повредить металлические конструкции.
5. Защита от появления сосулек под карнизом в зимний период (особенно при лютых морозах).
6. Существенная экономия на электроэнергии, требующейся для оптимального прогрева мансарды на зимний и, иногда, осенний периоды (в общем, при холодном времени года).

Дополнительные устройства вентиляции мансарды

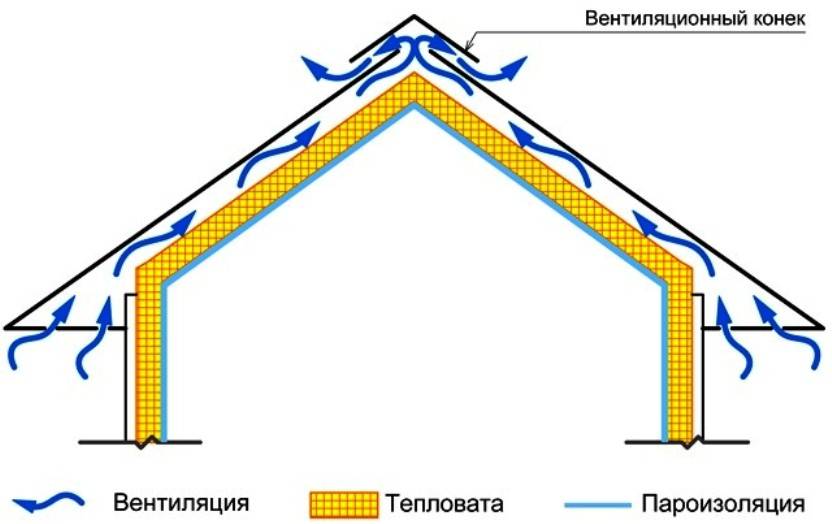

Выход воздуха у конька обеспечивается коньковым аэратором. Устанавливается он на верхнем ребре крыши вместо конька по всей длине. Чтобы в щели аэратора не проникал мусор, насекомые, листва деревьев, они прикрыты решетками. Сочетание конькового аэратора и карнизных продухов отлично вентилирует подкровельное пространство.

Закрывая карнизные свесы, тоже необходимо позаботиться о щелях для воздуха. Доски прибиваются с зазорами. Но более простой и эстетичный вид имеют пластиковые или металлические софиты с пробитыми отверстиями.

Если нужно монтировать своими руками вентиляцию мансарды уже готового дома, в карнизные свесы устанавливаются вентиляционные решетки. Они продаются в строительных магазинах, производятся разного цвета и небольшого размера. В закрытом карнизе выпиливаются отверстия для решеток, которые крепятся саморезами.

Крышный аэратор – это пластиковая труба с зонтиком наверху. Аэраторы можно устанавливать даже на полностью готовые крыши. Усиленный вариант аэратора – дефлектор он же вентилятор, создающий пониженное давление. Очень эффективно удаляет пары и влагу, что весьма актуально для жилых мансард.
