Вентиляция гаража своими руками: обзор лучших вариантов обустройства системы воздухообмена

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Схемы вентиляции для гаража

В большинстве случаев частный гараж – это небольшое помещение для одной легковой машины. Плюс нередко часть пространства в нем отдана под верстак с инструментами и место для складирования покрышек, канистр и т.п.

Сделать в таком строении самостоятельно вентиляцию проще простого. Производить сложные расчеты по воздухообмену здесь не требуется. Достаточно знать пару формул и норм.

Схем организации вентиляции гаража существует две:

1. С естественным воздухообменом.
2. С принудительной циркуляцией воздуха между улицей и помещением.

Реализация обоих вариантов предусматривает установку двух вентиляционных отдушин с трубами – одна на вытяжку, вторая на приток. Принудительная схема вентиляции нуждается в электрическом вентиляторе. Но для большинства гаражей с избытком будет хватать обычной системы с естественной тягой воздуха. Она энергонезависима, предельно проста в монтаже и дешева.

Циркуляция воздуха в гараже с ямой при естественной вентиляции

Требующую электропитание проточную или вытяжную вентиляцию в гараже делать стоит только при наличии в нем отопления. При этом лучше всего оставить свой выбор на одной вытяжке. С ее помощью можно организовать вполне эффективный воздухообмен. А обойдется она не так дорого, как комбинированная приточно-вытяжная вентиляция. Последняя состоит из немалого количества дорогостоящего оборудования, требующего еще и дополнительных трат при эксплуатации.

Выбирая схему вентиляции гаража, необходимо также учитывать конструктивные особенности гаражного бокса. Если он стоит в ряду однотипных сооружений, то есть ограничения по проделыванию вентиляционных отверстий в некоторых его стенах. Трубы вентиляции получится вывести далеко не со всех сторон строения. Но для повышения естественной тяги они должны располагаться в гараже как раз с разных его концов.

В таком случае рекомендуется останавливать свой выбор на вытяжном, приточном либо комбинированном варианте. Эти виды вентиляции в гараже не так сильно зависят от месторасположения и размера воздуховодов. Здесь более важна будет мощность вентилятора.

Воздухообмен при принудительной вентиляции

Требования к организации системы вентиляции для гаража

Качественная организация вентиляционной системы, независимо от уровня ее сложности, поможет предупредить вышеперечисленные негативные последствия. В соответствии с требованиями, регламентированными в нормативном документе СНиП 21-02*99, все хозпостройки  (в т.ч. гараж) оснащаются вентиляционными коммуникациями, наравне с жилыми помещениями.

Невзирая на вид технической/конструкционной сложности гаража, система вентиляции должна присутствовать в гаражном помещении, как с отоплением, так и без такового.  В соответствии с нормативным регламентом, приточный объем чистых воздушных масс рекомендуемая периодичность полного суточного воздушного обмена должна варьироваться от 6 до 10 раз.

Пример:

Если размер вашего гаража, например длина = 6 м, ширина = 4 м и высота = 3 м, то объем воздуха в нем 6*4*3=72 м3

Для такого объема рассчитываем, например, 10-кратный воздухообмен в сутки, тогда кратность воздухообмена в час рассчитывается следующим образом:

 72м3*10/ 24ч = 30 м3/ч

Таким образом, при выборе системы вентиляции и соответствующего оборудования необходимо ориентировать на данную цифру. Более подробные системы расчетов воздухообмена для различного типа помещений можно прочитать в соответствующей статье.

Одноэтажные постройки, равно как и двухэтажные гаражные помещения непременно оборудуются вентиляционной системой для обеспечения достаточного воздухообмена и обдува автотранспортного средства. В 2-ух этажной постройке, в которой присутствует мастерская на верхнем этаже и в строениях, оборудованных смотровой ямой абсолютно всем помещениям необходимо обеспечить равноценное вентилирование.

Обязательно нужно сделать независимую вентиляцию в гараже с подвалом, для обеспечения достаточной циркуляции потоков воздуха в изолированном помещении подвала, которая будет направлена на устранение неприятных ароматов и затхлости.

Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашего гаража

Перейти

Для чего нужна вытяжка в погребе гаража

Подвал в доме или под гаражом крайне необходим, ведь в нем можно хранить консервацию, овощи с огорода. Если вентиляция подвала в гараже будет плохо справляться со своими задачами, то с продуктами можно быстро распрощаться.

Вытяжка в погребе является одним из главных элементов

Правильно выполненная вентиляционная система в подвале собственного гаража защищает погреб от сразу нескольких неприятных моментов:

Порча продуктов и появление грибковых образований на стенах – следствие недостаточного воздухообмена

Влажность в погребе будет увеличиваться еще больше, появятся сырость и конденсат на стенах.
При наличии автомобиля в гараже следует особое внимание уделить вентиляции в зимнее время. При слабой вентсистеме теплый воздух, который скапливается внизу, стремится выйти наверх и выносит влагу в гараж

Таким образом, складываются благоприятные условия для протекания коррозионного процесса кузова автомашины.
Отработанные газы, пары токсичных жидкостей и автохимии при недостаточном воздухообмене легко впитываются в продукты питания, делая их непригодными к употреблению.

Чтобы сырой воздух удалялся из помещения, а вместо него внутрь поступал свежий, устанавливают приточно-вытяжную вентиляционную систему, благодаря которой продукты питания будут сохраняться дольше, а машина и другой инвентарь – содержаться в нормальных условиях.

В данном видео вы узнаете, как установить вентиляцию:

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

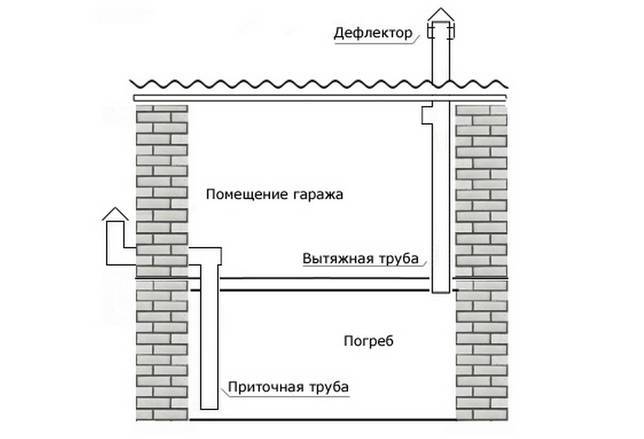

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Комбинированная вентиляция автомобильного бокса

Преимуществом объединения естественной вентиляции с маломощной механической системой является гарантированное обновление атмосферы гаража при любой погоде.

Ни безветрие, ни летняя жара не ослабляют работоспособность такого приточно-вытяжного комплекса.

Схема комбинированной вентиляции схожа полностью с устройством системы естественного воздухообмена. Применяется то же расположение приточного и вытяжного воздуховодов, то же сечение воздушных труб и дефлектор на верхнем конце вытяжного канала.

Одна разница – установка в полость вытяжного воздуховода осевого или центробежного вентилятора.

Приточный воздух в гаражный подвал со смотровой ямой из общей вентиляционной системы не попадет — слишком низкий уровень. Требуется завести отдельную приточку и вытяжку в это помещение (+)

Мощность вентиляционной установки не должна превысить 100 Вт, этого достаточно. Встраивать вентилятор требуется в утепленный сегмент воздуховода, иначе в него поступит конденсат.

Для управления работой такого вентилятора пригодится электронный таймер, встроенный в переходник между электророзеткой и вилкой питания вытяжного устройства.

Держать вытяжной вентилятор длительно включенным невыгодно из-за его энергопотребления, да и необходимости в этом нет. К тому же зимой комбинированная вентиляция гаража окажется чересчур эффективна и сильно выстудит бокс.

Переходник с таймером позволит задать периодичность и длительность работы вентилятора в течение 24 часов и на несколько дней вперед.

Поместив электронный таймер между розеткой и вилкой питания вентилятора на вытяжке, можно контролировать циклы включения/отключения электромеханического элемента вытяжной системы

Отметим, что при выборе достаточно мощной центробежной установки для вентиляции может потребоваться более крупное сечение для вытяжного воздуховода. Напоминаем, что выбор сечения проводящей воздух трубы зависит от скорости воздушного потока.

При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо тянуть воздух.

Вентиляция в помещениях с газовым оборудованием

Проектирование системы вентиляции, предназначенной для малогабаритных бытовых помещений с котлом или газовой плитой, не вызовет трудностей. С ним можно справиться самостоятельно.

Устройство вытяжной вентиляции

Действие вытяжной вентиляции направлено на удаление загрязненного воздуха из помещения.

Для ее установки потребуются следующие комплектующие: вентилятор, воздуховод, вентиляционная решетка.

В летнее время эффективность вытяжной системы вентиляции падает. Производительность ее можно увеличить посредством дополнительных зазоров в дверных проемах и открывая форточки для проветривания

Выбирая вентилятор, предпочтение рекомендуется отдать устройствам с обратным клапаном. Это обезопасит от проникновения внутрь помещения воздуха из вне.

Воздуховоды представляют собой трубу, изготовленную из ПВХ или других материалов. Диаметр ее должен совпадать с размером вентилятора.

Выбирая вентиляционную решетку, стоит обратить внимание, что сейчас в продаже есть множество моделей, отличающихся размером, исполнением, дизайном. Поэтому легко подобрать вариант идеально подходящий под стиль помещения

Приточная система рециркуляции

Приточное оборудование обеспечивает подачу свежего кислорода в комнату с газоиспользующими приборами. Главный элемент такой системы – приточная установка.

Ее функция заключается в подаче кислорода из вне. В момент прохождения через нее воздух фильтруется, подогревается или охлаждается, если устройство дополнительно оснащено рекуператором.

Для использования в бытовых нуждах подойдут установки невысокой мощности. Основное преимущество такого вида вентиляции – бесшумность и комфортность в эксплуатации. Самый простой экземпляр – приточный вентилятор.

Производительность приточной вентиляционной системы напрямую зависит от правильности расчетов, технических характеристик оборудования и особенностей конструкции помещения

Приточки делятся на следующие категории:

1. Электрическое устройство для проветривания. Обеспечивает не только фильтрацию поступающего кислорода, но и его подогрев.
2. Настенный приточный клапан. Может работать в автоматическом режиме и иметь дополнительную опцию фильтрации кислорода. Для монтажа потребуется сделать сквозное отверстие в стене здания.
3. Оконный приточный клапан. Может быть как механическим, так и автоматическим. Устанавливается в створку пластикового окна. Минус – вероятность обледенения при экстремально низких температурах.

Все перечисленные виды приточной вентиляции просты в сборке и эксплуатации. Установить конструкцию можно самостоятельно.

Дополнительные требования относительно приточной системы выдвигаются к помещениям, оборудованных пластиковыми окнами, закрывающимися герметично.

Требуемая мощность вытяжки рассчитывается по следующей формуле:

М = О х 10, где

O – объем воздуха, который рассчитывается следующим образом:

О = H х L х S.

H – высота помещения, L – длина, S – ширина.

Приточно-вытяжная система рециркуляции

Система смешанной вентиляции обеспечивает одновременный отток отработанного кислорода и поступление свежего внутрь помещения. Чаще всего используется в крупногабаритных объектах и домах, общая площадь которых превышает 100 м2 .

Установки, оснащенные рекуператором, позволят сократить расход топлива до 90% благодаря подогреву входящего потока воздуха.

Приточно-вытяжная вентиляционная система – наиболее рациональный тип, обеспечивающий правильный микроклимат в помещениях. Удаление отработанного воздуха должно осуществляться через бытовые помещения

Для удобства монтажа комбинированные системы могут иметь вертикальную, горизонтальную или универсальную ориентацию. Установка осуществляется после завершения штукатурки и шпатлевки стен, но перед монтажом потолочного перекрытия, так как вся инфраструктура будет спрятана под ним.

Как правило, в приточно-вытяжную систему входят следующие компоненты: клапан воздухозабора, очищающий воздушный фильтр, калорифер, рекуператор, блок охлаждения, наружная решетка.

Комбинированное и принудительное вентилирование

Как уже отмечалось выше, естественное вентилирование гаража эффективно лишь при определенных внешних условиях, т.е. при достаточной разнице температур воздуха внутри и снаружи. Использование средств принудительной вентиляции позволяет устранить проблему этого типа.

Схема комбинированного вентилирования гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к месту расположения вытяжки

Эффективное удаление воздуха в гараже более чем актуально, поскольку уровень загрязнения здесь значительно выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж сложно.

Для этого нужно приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее нужно установить. Это делается примерно так же, как и при монтаже естественной вентиляции. Расчеты, материалы и инструменты понадобятся такие же, расчеты проводят аналогичным образом, но есть и несколько отличий.

Вытяжной вентилятор – простое в установке и эксплуатации устройство, к которому следует подвести электропитание. С помощью автоматического таймера можно повысить качество вентилирования

При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от приточного отверстия, хотя такое положение и желательно. Можно выбрать и другое место, как для приточного, так и для вытяжного отверстия. Но первое нужно все же разместить внизу, а второе – вверху.

Еще один важный момент – наличие мебели и других предметов на пути воздушных потоков. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет осуществляться воздухообмен. В верхней трубе следует установить вытяжной вентилятор.

Это может быть канальная модель, которую устанавливают внутри трубы, или же накладной вариант, такие устройства монтируют прямо на стену. После этого вентилятор следует подключить к электропитанию.

Чтобы улучшить функционирование такой вытяжки, можно снабдить вентилятор дополнительными модулями автоматического управления. Например, таймером, который будет включать и отключать устройство в определенное время.

Это позволит немного сократить расходы электроэнергии, а также обеспечить вентилирование гаража даже в отсутствие его владельца. Если в гараже уже имеется естественная вентиляция, но она работает недостаточно эффективно, оптимальным решением станет установка вытяжного вентилятора в уже готовый канал.

Если в зимний период естественное вентилирование осуществляется достаточно хорошо, то вентилятор можно использовать только летом.

Принудительное вентилирование предполагает установку и приточного, и вытяжного вентилятора в соответствующие отверстия. В обычных гаражах такие системы обычно не применяются, поскольку задача решается с помощью более простых вариантов: естественной или комбинированной системы.

Делать принудительную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, принудительное вентилирование – единственный возможный вариант. Бывает, что в гараже планируется проводить лакокрасочные или другие работы, при которых хороший воздухообмен приобретает особое значение. Здесь принудительное вентилирование придется очень кстати.

Желающим обустроить гараж эффективной вытяжной системой, требующейся для отвода токсичных веществ, образующихся в ходе сварочных и покрасочных работ, полезно будет ознакомиться со следующей фото-подборкой. Она представляет процесс сооружения вытяжки с подвижным рукавом из гофрированной трубы:

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Вентиляция погреба в гараже

Вентиляция погреба в гараже производится несколькими способами. Схема вентиляции в погребе.

Вариант 1:

• естественный приток, расположенный внизу хранилища;
• естественная вытяжка внутри потолка;

Вентиляционные выходы размещаются по диагонали, чтобы охватить наибольшую площадь пространства. Смена воздушных масс происходит естественным способом. Вытяжка проходит сквозь гаражное помещение, крышу, удаляя таким образом отработанный воздух наружу.

Подающая воздух труба также начинается снаружи постройки, забирая с улицы свежий поток.

Вариант 2:

• подающий воздуховод расположен внутри сооружения;
• вытяжка размещена автономно, проходит внутри или снаружи здания.

Отведение застоявшегося воздухопотока происходит по схеме варианта 1. Приточный канал, размещенный внутри, улавливает свежий поток из общегаражного проема внизу стены.

Вариант 3:

• принудительная подача воздушных масс;
• принудительное отведение отработанного воздуха.

Вентиляторы одинаковой мощности монтируются внутри вентиляционных каналов. Смена воздушных потоков происходит механическим способом. Если установлен таймер или датчик влажности, воздухообмен происходит автоматически, не требуя участия человека.

Вариант 4:

• подающий воздух канал работает естественным способом;
• вытяжка оснащена вентилятором.

Комбинированный тип проветривания эффективен. На место удаляемого подвального воздухопотока постоянно прибывает свежий.

Комбинированная (или механическая вытяжная) система вентиляции для гаража

Комбинированный тип вентилирования подразумевает оснащение естественной системы дополнительными механизированными устройствами, благодаря которым обеспечится независимость от погодных условий и принципов аэродинамики.

Принципиальное различие состоит лишь в том, что один из потоков остается естественным, а во втором (вытяжная система) устанавливают дополнительный вентилятор, чтобы стимулировать более быстрое удаление отработанного воздуха. Модификаций применяемых вентиляторов может быть несколько: канальные, крышными или накладными — в зависимости от поставленных задач и особенностей помещения. К относительным недостаткам можно отнести отсутствие фильтрации и подогрева воздушных масс, а также необходимость включения и отключения системы, но последнюю проблему можно решить установкой хорошего реле с таймером.

Как сделать эффективной естественную вентиляцию

Чтобы система естественного воздухообмена удовлетворяла минимальным санитарным требованиям к помещению гаража, при ее планировании и обустройстве необходимо учитывать следующие моменты:

1. Приточные отверстия должны располагаться на максимально низком расстоянии от поверхности земли, срез вытяжной трубы стараются расположить на максимальной высоте. При этом подводов может быть несколько, а труба вытяжки для помещения гаража только одна, для подвала необходимо устанавливать свою отдельную вытяжную трубу;
2. Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы.
3. Для обеспечения вентилирования помещения площадью в 15 м2 с нормальной кратностью воздухообмена 4- 5 раз в течение часа, потребуется вытяжная труба 100 мм. При увеличении площади гаража с каждым дополнительным квадратным метром диаметр трубы увеличивается на 10 мм.

Совет! Таким образом, для естественной вентиляции стандартного гаража в 24 м2 теоретически необходима труба почти в 200 мм. На практике такие вытяжные каналы не используют, вместо одной толстенной трубы устанавливают две «сотки».

Кроме того, приведенный расчет выполнялся для стандартной высоты среза трубы вентиляции в 3000 мм над грунтом. Одна труба для вентиляции гаража, поднятая на высоту в 5 м, покажет производительность на 40% больше суммарной пропускной способности двух труб с высотой установки в 3 м.

Увеличение диаметра вытяжного канала от расчетного значения не всегда приводит к увеличению тяги. Уменьшение диаметра делает работу естественной вентиляции более стабильной, но снижает производительность. Оптимальную величину производительности естественной вентиляции можно получить, исходя из приведенных расчетов. При этом размеры приточных окошек должны соответствовать диаметру вытяжки.
