Трубы для вентилирования подвала
При устройстве систем вентиляции в квартирах и частных домах применяются оцинкованные, эмалированные и пластиковые ПВХ каналы. Но для погребов перечисленные варианты не годятся – воздуховоды из оцинковки быстро заржавеют от влаги, а эмалированная сталь и ПВХ дорого стоит.
Слева на фото – вытяжной воздуховод из трубы внутренней канализации, справа – приток из трубопровода ПВХ
Приточные и вытяжные шахты в подвалах делаются из недорогих и влагостойких материалов:
- из канализационных труб для внутренней разводки – полипропилен серого цвета;
- то же, для внешней прокладки – оранжевый поливинилхлорид;
- асбестоцементные трубопроводы.
Самый выгодный и удобный в монтаже вариант – канализационная труба для вентиляции из серого полипропилена. Материал дешевый, легкий, стойкий к любым химическим воздействиям. Дополнительный плюс – наличие готовых фасонных элементов, соединяемых с прямыми участками в раструб. К стенам воздуховод крепится штатными хомутами.
Какими должны быть отдушины в фундаменте
Существуют определенные строительные нормативные акты, в которых четко описано, сколько и каких размеров должны быть сквозные вентиляционные отверстия в фундаментной конструкции. Но ничего нет про форму. Поэтому геометрическая составляющая продуха выбирается владельцем дома по своему усмотрению.
отдушины в фундаменте
Размеры и количество
А вот с этими двумя параметрами надо разобраться конкретно. Потому что именно от них зависит воздухообмен в цокольном этаже. А данная характеристика является главной с точки зрения вентиляции. И есть определенные нормативы, которые определяют ее с учетом назначения помещения. В подвальном пространстве кратность воздухообмена составляет 1 м³/ч. То есть за один час воздух в цоколе должен полностью поменяться на чистый с улицы.
Чтобы точно определить размеры продухов с учетом воздухообмена, необходимо провести сложные расчеты. Чтобы упростить весь этот процесс, рекомендуется использовать простое соотношение: 1:400. Здесь «400» – это площадь пола подвала в квадратных метрах. То есть именно для этого показателя сечение продуха будет равна: 1:400=0,0025 м². Или 25 см². По сути, это небольшое квадратное отверстие 5х5 см.
схема монтажа продушин
А так как отверстий в фундаменте должно быть как минимум два, которые располагаются на разных сторонах конструкции, то размеры продухов уменьшаются в два раза. Все дело в том, что вентиляция – это вход чистого воздуха в помещение и выход загрязненного из него. То есть должно создаваться движение воздушных масс с захватом как можно большего его количества. Именно поэтому отверстия располагают на разных сторонах фундамента.
Если в подвал введена через пол вертикальная труба вентиляционной системы, то оставляется один продух сечением. Оба отверстия надо развести по разные стороны помещения.
Но в нормативных актах есть определенная оговорка, касающаяся минимального сечения отдушины в фундаменте. Оно составляет 0,05 м². В сантиметрах это 500 или 22,3х22,3 см. Хотя вариантов по форме много, к примеру, 20х25.
Что касается количества, то из выше обозначенного примера становится ясно, что этот параметр зависит от общего расчетного сечения вентиляционного отверстия. Понятно, что один продух в 500 см² – это практически окно. Заменить его можно несколькими меньшего сечения отверстиями.
Варианты расположения
Существуют рекомендательные показатели, которые все же лучше придерживаться:
- Расстояние между вентиляционными отдушинами – 2-3 м. Располагать отверстия надо равномерно по всей длине фундаментной конструкции.
- В углах подвала больше всего скапливается влаги, поэтому в этих местах продухи устанавливаются обязательно. Но нарушать конструкцию фундамента в углах не рекомендуется, потому что так снижается прочность. Поэтому минимальное расстояние от угла – 0,9 м. При этом угол считается внутренний, а не внешний снаружи.
- Высота расположения от грунта – 20-30 см. Ниже делать нельзя, будет затекать вода от атмосферных осадков.
Расчет вентиляционных отдушин
Перед тем как сделать продухи в фундаменте, необходимо рассчитать их общее сечение. К примеру, есть дом площадью 1000 м². Площадь отдушин – 1000х0,0025=2,5м². Для их формирования решено использовать пластиковую трубу диаметром 100 мм или 0,1 м. Ее сечение исчисляется по формуле площади круга:
πR²=πD²/4=3,14х(0,1)²/4=0,008 м²
Теперь надо общую площадь отдушин разделить на полученное значение: 2,5/0,008=312 штук. Это количество отверстий, необходимых для формирования вентиляции в фундаменте дома из трубы диаметром 100 мм. Изменяя размеры продух в большую сторону, уменьшаем их число.
Фундамент дома без вентиляции
Существуют варианты, когда проветривание через отверстия в основании строения необязательно:
- обустройство в подвальном помещении хранилища для урожая, продуктов консервации и т.д. В этом случае сооружается отдельная вентиляция с помощью приточной и вытяжной труб;
- наличие прямого выхода из подпольного пространства в помещение над ним. Вентилирование можно осуществлять самым простым способом – периодическим открыванием подпола;
- при отделке подпола, стен фундаментного основания, прилегающего грунта используется гидро-, паронепроницаемый материал, сложная система утепления, позволяющая содержать подпольное помещение в нормальном влажностном, температурном режиме;
- подпол оборудован отдельной системой принудительной вентиляции, способной обеспечить необходимую кратность воздухообмена.
Если строение не было оборудовано системой естественного проветривания его основания, но по всем нормам оно необходимо, отдушины просверливаются самостоятельно, либо профессиональными строителями.
При самостоятельной организации вентпроемов необходимо приобрести специальный перфоратор, желательно с механизмом горизонтального расположения оборудования. Заранее определяются места для отверстий в соответствии с приведенными выше правилами (более подробно можно посмотреть в СНиПе). Затем высверливаются проемы, при необходимости вставляются пластиковые трубы, монтируются воздухозаборные решетки, диффузоры.
Решетки рекомендуется устанавливать металлические, мелкоячеистые с целью предотвратить попадание внутрь грызунов.
Проветривание цоколя любого строения (кроме тех, перекрытие первого этажа у которых оборудовано на грунте) обязательно для обеспечения прочности, надежности, долговечности всего строения. Редкие случаи, когда воздухообмен не нужен, перечислены выше.
Как сделать
Оптимальный вариант создания продухов — закладка пластиковых труб в опалубку при строительстве. В противоположных деревянных щитах сверлят или вырезают отверстия, в которые вставляются концы полипропиленовых труб от канализации.
Они недороги, не подвержены разрушениям и абсолютно невосприимчивы к воздействию влаги. После заливки бетона и демонтажа опалубки трубы остаются в отверстиях и защищают их от проникновения в бетон воды.
Другой способ — сверление отверстий алмазным сверлом. Этот способ годится при относительно малой толщине ленты, позволяющей выполнять процедуру за короткое время.
При этом способе нет необходимости установки пластиковых труб в опалубку, что довольно непросто, усложняет демонтаж щитов.
Недостатком является заметная трата времени на сверловку или необходимость гидроизоляции внутренней поверхности отверстий, которые становятся фактором риска.
Можно использовать старую технологию создания продухов, когда из досок сколачивали прямоугольную конструкцию и прикрепляли ее внутри опалубки наподобие распорки.
Внешние размеры этой конструкции соответствовали желаемой величине продухов.
После заливки и затвердения бетона доски вынимались, а в ленте оставались прямоугольные отверстия.
Недостатком метода является сложность извлечения досок из отверстия, необходимость гидроизоляции внутренней поверхности образовавшегося коридора.
ОБРАТИТЕ ВНИМАНИЕ!
Выбирая способ изготовления продухов, нельзя забывать о размере отверстий и подготавливать соответствующие шаблоны.
Специфика вытяжного канала
Вытяжной воздух выходит из дома через форточки, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или соединяются с вентиляционной шахтой, расположенной в центре дома.
Вентиляционные каналы в устройстве и организация естественной вентиляции частного дома в основном используются при обустройстве вытяжной части системы. Естественный приток через воздуховоды зачастую невозможен или неэффективен. Чтобы это работало, необходимо установить канальный вентилятор.
В схемах естественной вентиляции каналы обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах часто совмещают в шахтах
Воздушные массы выталкиваются к вытяжке самотечной вентиляции порциями свежего воздуха, всасываемого через окно, входное отверстие из ПВХ или открытую входную дверь. Сечение воздуховодов выбирается с учетом норм воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.
Помимо жилых и подсобных помещений в частном доме системы вентиляции нужны для обеспечения подвала и построенного в нем склада, фундамента без подвала, холодного чердака или оборудованного чердака. В естественных узорах они оборудованы форточками, фронтонами и мансардными окнами.
Типы вентканалов
По положению их различают:
- Зарегистрировано. Их возводят из пустотелых блоков из бетона или керамики, кирпича. Такие дымоходы обычно возводят на этапе строительства.
- Приостановленный. Изготовлен из оцинкованной стали или армированного пластика. Обустроить подвесные каналы достаточно просто, даже после того, как дом уже построен.
Воздуховоды делятся на круглые и прямоугольные секции. У каждого вида есть свои преимущества:
- Круглый воздуховод. Легкость установки, лучший воздухообмен, меньший вес;
- Прямоугольный воздуховод. Занимает меньше места, легче маскируется ящиками, столешницей и стенами.
В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е гофрированными.
Гофрированные вентиляционные трубы проще в установке, но их установка возможна только на горизонтальных поверхностях и на небольших участках вертикальных стен
Жесткие трубы беспрепятственно пропускают воздух, обеспечивая минимальное сопротивление и минимальный шум. Однако с помощью гофрированных труб монтаж происходит быстрее и проще.
Что такое дефлектор?
Дефлектор представляет собой специальный кожух, который устанавливается на выходе из выхлопной трубы системы вентиляции. Он отсекает ветровой поток, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиваться до 20%.
Кроме того, вентиляционная заслонка предотвращает попадание атмосферной воды в систему вентиляции и предотвращает попадание ветра в вентиляционный канал.
Дефлектор устанавливается в устье дымохода. Это устройство выполняет две важные функции: увеличивает тягу + защищает от осадков
Дефлекторы бывают следующих видов:
- Цилиндрическая или зонтичная Вольпер… Это изогнутый цилиндр, накрытый пластиной. Обладает средним КПД, хорошо защищает вентиляционные каналы от ветра;
- Дефлектор Н-образной формы. Корпус состоит из трубок в форме буквы Х. Отличается повышенной защитой от ветра, попадания влаги и обратной тяги в канал, но в силу конструктивных особенностей имеет низкую производительность;
- Тип дефлектора ЦАГИ… В конструкцию входит стакан с надставкой на конце, крышка зонта и цилиндрическая оболочка. Признан одним из самых эффективных. Хорошо защищает от ветра, снега, дождя, имеет самый низкий коэффициент аэродинамического сопротивления;
- Турбо дефлектор… Это вращающийся шар с лопастями, он отличается большей эффективностью, но обычно стоит немного дороже;
- Купе. Похоже на крыло. Принцип работы аналогичен турбо дефлектор.
Выбор модели клапана зависит от местных условий. В регионах с высокими ветровыми нагрузками предпочтение отдается обычным грибам. На участках с низкой ветровой активностью лучше установить дефлектор с турбиной, он обеспечит тягу даже при легком вдохе.
Фундамент есть, продухи отсутствуют. Что делать?
Если по различным причинам вентиляционные отверстия не были предусмотрены, проблему устранения сырости и грибка можно решить одним из следующих способов:
просверлить в готовом ленточном фундаменте отверстия необходимого размера алмазным бурением или перфоратором со сверлом большого диаметра. Сверление проводите с соблюдением техники безопасности и так, чтобы не нарушить целостность конструкции; купить и проложить внутри здания вентиляционные трубы, выведя их на уровень крыши. Коньковый воздух на чердаке холоднее, давление внутри трубы и помещения будет меняться, улучшится тяга, в подвале не будет сырости; установить принудительную вентиляцию с таймером или ручным включением. Вариант требует больших расходов и привлечения специалистов. К тому же придется регулярно проверять соотношение температур на улице и в подвале чтобы своевременно подключать вентилятор. провести гидроизоляцию фундамента, сократив объемы грунтовых вод, просачивающихся в помещение. Пол полностью застилается полиэтиленовой пленкой толщиной не менее 150 мкм. Полотна кладут не встык, а внахлест с перекрытием не менее 10 см. и проклейкой с помощью двухстороннего скотча
Важно: пленка стелится не только на пол, но и заводится на стены на высоту до 30 см и надежно крепится. Пленку легко порвать и процедуру придется начинать заново
Чтобы это не происходило, пол засыпается песком. Как вариант — обустройство черновой стяжки толщиной до 3 см
Пленку легко порвать и процедуру придется начинать заново. Чтобы это не происходило, пол засыпается песком. Как вариант — обустройство черновой стяжки толщиной до 3 см.
Мнение эксперта
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд.
Задать вопрос эксперту
Этот способ гидроизоляции рекомендуется использовать в сочетании с дополнительной теплоизоляцией, установкой вентиляционных труб, выведенных на уровень крыши. В противном случае пленка будет своего рода сборником для конденсата и грунтовых вод.
Не менее актуальная проблема — обустройство продух в бане из бруса, сруба или в частном доме с печью, работающей на дровах или угле. Оптимальное решение — обустройство поддувала так, чтобы чистовой пол размещался выше его. В полностью деревянном здании отверстия обустраивают между первым и вторым венцами. Если цоколь высокий, можно обустроить сразу над ним.
Особенности строительства вентиляции
У каждого будущего домовладельца есть два основных варианта обустройства вентиляции – через отверстия в фундаменте и через приточно-вытяжную систему с выводом на кровле. Каждая разновидность систем проветривания для подвалов имеет свои преимущества и недостатки. По утверждению специалистов, наиболее эффективной является приточно-вытяжная вентиляция. Она подходит для любых фундаментов – монолитных, свайных и столбчатых. Но, ее основной недостаток – это дороговизна и сложность монтажа. Целесообразнее создавать приточные отверстия для вентиляции еще перед заливкой самого фундамента. А вытяжные воздуховоды следует выводить на крышу.
Более просто и дешево обеспечить в фундаменте проветривание можно вентиляционной парой продухов. Через них, в цоколь здания будет проникать свежий воздух и при помощи естественной тяги, выталкивать влагу за пределы подвала. Монтаж таких отверстий имеет свои особенности:
- Приточные и вытяжные отверстия устанавливают на противоположных стенах.
- Один продух должен иметь площадь не менее 25 кв. см. Для больших строений с монолитным фундаментом делается несколько пар таких отверстий.
- Для подвалов с перегородками, продухи монтируются и в них.
- Чтобы проветривание было максимально эффективным, необходимо провести расчет вентиляции. Общая площадь всех отверстий должна составлять 1/400 часть площади основы всего дома. То есть, на каждые 100 кв. м. фундамента приходится 0,25 кв. м. отверстий.
Чтобы сделать вентиляцию эффективной не менее важно качественно утеплить здание изнутри, а также провести гидроизоляционные работы. Касаются такие мероприятия не только стен, но и пола
В зимний период, утепленные, влагозащищенные и проветриваемые частные дома, позволят не только избежать образования конденсата, но и обеспечат в подвале сухость и теплоту.
Для таких фундаментов достаточно двух продухов. Но, если будет необходимо вентилировать фундамент жилища расположенного в низине, потребуется дополнительный монтаж вентиляционных отверстий.
Сечение воздуховода
При устройстве системы вентиляции в погребе произвести расчет сечения вентиляционного канала нужно обязательно.
Сечение трубы в этом случае можно будет рассчитать следующим образом: 40/(1*3600)=0.0111 кв.м. Далее берем знакомую нам формулу R= √(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 см. Диаметр в этом случае необходимо взять с округлением в большую сторону (примерно 12 см). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны составлять около 11х11 см (опять же, округлять следует в большую сторону).
Конечно, все значения для системы вентиляции погреба, которые были приведены выше, являются приблизительными. Кроме того, число замен воздуха в помещении мы тоже брали минимальное (их может быть намного больше). В ряде случаев кратность воздухообмена может быть намного выше. Но, одновременно с этим, следует понимать, что излишнее проветривание и поступление большого количества чистого воздуха вызовет подсушивание продуктов, хранящихся в погребе, поэтому всё надо брать в меру, ведь «больше» вовсе не значит «лучше». Если вы в своих силах не уверены, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хотя работа не такая сложная, как строительство подвала, но в ней есть множество нюансов, которые нужно предусмотреть.
Правильное расположение
Как правильно сделать вентиляцию в ленточном фундаменте?
Устраивают продухи в фундаментном основании на пятнадцать – двадцать сантиметров ниже верхнего края ленты. В случае с низким цоколем, перед каждой отдушиной предусматривается приямок.
Отверстия для вентиляции должны располагаться равномерно по всем сторонам, друг напротив друга. Потоки воздуха. Входящие в один продух, выйдут через расположенный напротив, унося в себе радон и влагу.
При формировании продухов соблюдается интервал в два – три метра. Если внутри имеются простенки, то для каждого отсека предусматривается минимум одна отдушина. Продухи устраивают и в перегородках, чтобы воздушные потоки образовывали сквозняк.
Одним словом, рекомендуется придерживаться определенных правил:
- от углового участка фундамента до крайней отдушины должно быть не более 0.9 м;
- количество обустраиваемых продухов всегда четное;
- выбор высоты расположения над поверхностью земли всегда индивидуален, но рекомендуемая высота – минимум тридцать сантиметров, чтобы исключить возможность подтопления подвала весной.
Основные причины ухудшения тяги в системе вентиляции
Среди них они очень известны:
- трудности с наружным воздухом в котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность существенно ограничивает возможность проникновения воздуха;
- те же последствия после замены двери, если зазор между полом и нижним краем минимальный или отсутствует;
- уменьшите естественные сквозняки в жаркое время года за счет уменьшения разницы температур снаружи и внутри дома;
- появление зон застоя или низкого давления при сильном атмосферном ветре, что также отрицательно влияет на работу вентиляционных систем, поэтому в таких условиях необходим дополнительный контроль тяги.
При эксплуатации системы принудительной вентиляции в котельной выбирайте вентиляторы с крыльчатками, которые не искрятся от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.
Чрезмерная вентиляция приводит к плохим тепловым условиям, ухудшению жилищных условий в доме.
Устанавливайте вентиляцию своими руками, постарайтесь получить квалифицированную консультацию и учтите их замечания.
Какими должны быть отдушины в фундаменте и как их расположить
Вентиляционные отверстия в фундаменте делают круглого или квадратного сечения. При желании можно и треугольной или любой другой формы. Лишь бы по площади они были достаточны для эффективного удаления влаги из подпола.
Размеры
Размеры вентиляционных отверстий в фундаменте регламентируются СНиПом (СНиП 31-01-2003). В пункте 9.10 сказано, что площадь продухов должна быть не менее 1/400 от общей площади подпола. Например, если у вас дом размером 8*9 м, площадь подпола 72 кв. м. Тогда общая площадь отдушин в фундаменте должна быть 72/400=0,18 кв.м. или 18 кв. см.
В том же пункте норматива прописана минимальная площадь продуха — она не должна быть меньше 0,05 кв.м. Если переводить в размеры, то получается, что прямоугольные отверстия не должны быть менее чем 25*20 см или 50*10 см, а круглые должны иметь диаметр 25 см.
Можно сделать и большие отверстия
В многоэтажных домах так и делают, но в частных такие отверстия смотрятся слишком большими. Обычно их делают раза в два меньше, увеличивая при этом количество отдушин так, чтобы общая площадь продухов была не ниже рекомендованной.
Как расположить
Делают продухи в фундаменте на 15-20 см ниже верхнего края ленты. Если цоколь низкий, перед отдушиной делают углубление — приямок. Но вентиляция подпола обязательна.
Продухи в цоколе располагают равномерно на всех сторонах фундамента друг напротив друга. Это необходимо для того, чтобы вентиляция фундамента работала нормально. Ветер, «залетая» в одно отверстие, будет вылетать в другое, унося с собой водяные пары и радон.
Располагают продухи в фундаменте друг напротив друга
Расстояние между двумя соседними продухами в цоколе — порядка 2-3 м. Если есть какие-то простенки внутри, на каждое «помещение» необходимо не менее одной отдушины. В самих перегородках также необходимо сделать отдушины — чтобы дать возможность воздушным массам двигаться и образовывать сквозняк. Это именно то, что нам надо. Чтобы движение было более-менее свободным, площадь или количество отверстий во внутренних перегородках должна быть больше и лучше, если больше она в 2-3 раза. Можно сделать несколько отверстий такого же размера, как и в цоколе, а можно одно, но широкое. Второй вариант, кстати, предпочтительнее — образовавшиеся проходы можно будет использовать для обслуживания подпола.
Если нет решетки подходящего диаметра можно поступить так
Отдушины в фундаменте любого формата необходимо закрывать решетками — чтобы в подпол не проникла живность. Желательно чтобы решетки были металлическими, а отверстия — небольшого размера. Для мышей пластик не проблема, а не допустить их проще, чем потом с ними бороться.
Этот вариант и улучшает условия вентиляции и спасает от грызунов
Для чего вентилировать подполье

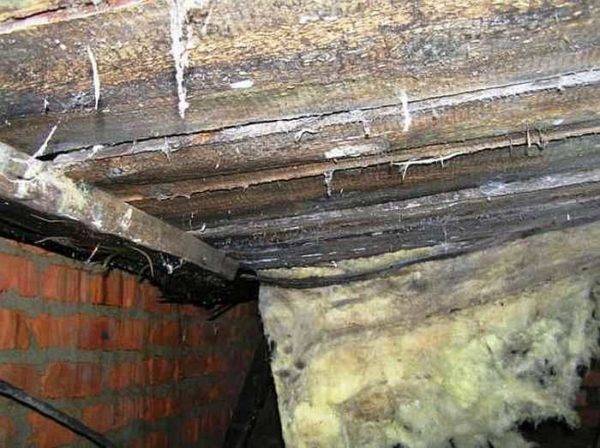

Если в неутепленном фундаменте не предусмотрена вентиляция, в подполе быстро возрастает влажность, которая рано или поздно преобразуется в конденсат. Влага в виде пара поступает через перекрытия из дома, а также из грунта. Так как вентиляция фундамента отсутствует, выводить ее нет возможности, она накапливается в грунте под домом, в стенах цоколя, оседает на балках перекрытия, на досках чернового пола и/или материалах подшивки. Там же, где положительная температура и большая влажность (под отапливаемым домом даже в сильные морозы температура всегда выше нуля), там всегда очень активно размножаются бактерии, грибки, гниют материалы. В результате в дом проникают очень неприятные запахи, материалы разрушаются.
Вторая причина, по которой необходима вентиляция подпола — газ радон, который выделяется из почвы, и, порой, в немалых количествах. Это естественный радиоактивный газ. Без вентиляции радон скапливается в верхней части подпольного пространства, постепенно просачивается в дом. К чему может привести наличие радиоактивного газа в жилых помещениях рассказывать, наверное, не надо. Так что это еще одна весомая причина, по которой необходимо делать вентиляцию подпола.
Есть два способа вентилировать подпольное пространство:
- Сделать в фундаменте продухи (называют еще отдушины). В этом случае влага удаляется за счет сквозняка — вентиляционные отверстия располагаются в противоположных стенах.
- Организовать вытяжку воздуха из подпола — вывести вентиляционную трубу на крышу, а поступление воздуха — через решетки в помещениях. В этом случае продухов в фундаменте не делают, но необходимо сделать основательное утепление наружное фундамента + цоколя + отмостки. После чего застелить гидроизоляцией грунт внутри подпола.
Второе решение дает возможность улучшить эстетику и не выстуживать за счет сквозняков подпол, но требует значительных материальных вложений. Этот вариант подходит, если вы собираетесь строить энергосберегающий, хорошо утепленный дом. Во всех других случаях уместнее делать продухи фундаменте.
Основные правила устройства вентиляции цоколя
Чтобы ваш дом был теплым и не поражался плесенью и грибком, все его конструкции должны проветриваться и не подвергаться воздействию влаги и застойной сырости. Только так можно гарантировать, что вам не придется проводить масштабную дорогостоящую реконструкцию (узнайте также как утеплить цоколь фундамента).
Размеры продухов их размещение и численности
Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.
Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.
Расчет продухов
Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.
Вариант 1
Исходные сведения:
Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.
Калькуляция
Рассчитаем площадь всех вентиляционных отверстий:
S=F/400=30/400=0.075м²,
где F — общая площадь подвального пространства.
Узнаем необходимое число продушин:
N=S/P=0,075/0,05=1,5=2шт,
где Р – площадь одного отверстия.
Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.
Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.
Вариант 2
Исходные сведения:
Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.
Калькуляция
Общая площадь вентиляционных отверстий:
S=(9х4+9х4)/100=72/100=0,72м².
В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.
Нужное число продушин:
N1=S/p=0,72/0,05=14,4=15шт.
Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².
Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:
N2=S/р=0,72/0,075=9,6шт=10шт.
Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.
Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.
Как делаются продухи на практике?
Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.
Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.
