Как выбрать утюг для сварки полипропиленовых труб и как им правильно пользоваться

Виды паяльников для полипропиленовых труб и их цена

Паяльник для сваривания полипропиленовых труб бывает:

Бытовой

Конструктивно простой инструмент, оснащенный ручным термостатом механического типа (либо же вовсе без него), обладает невысокой мощностью (обычно до 1 кВт), что позволяет соединять пластиковые трубы диаметром до 63 мм.

Такие модели имеют доступную цену, предназначены для малоинтенсивного использования.

Инструмент для разового применения обойдется в 1 – 1,5 тыс. рублей, а варианты, рассчитанные на проведение ремонта в квартире, можно купить за 2200 – 2800 рублей.

Профессиональный

Для комфортной работы с широким диапазоном диаметров труб.

Кроме высокой мощности, могут иметь электронную регулировку температуры, микропроцессор, поддерживающий ее значение на определенной отметке, ЖК-дисплей, позволяющий контролировать рабочие параметры инструмента.

Нередко такие модели оснащаются звуковыми оповещателями, предупреждающими мастера об окончании нагрева.

Инструмент для частых сантехнических работ обойдется в сумму от 2800 – 5000 рублей, а стоимость оборудования для профессионального монтажа трубопроводов различной сложности и диаметра может превышать 30 тыс. рублей.

Кроме прочего, паяльники для раструбной сварки отличаются между собой формой нагревателя:

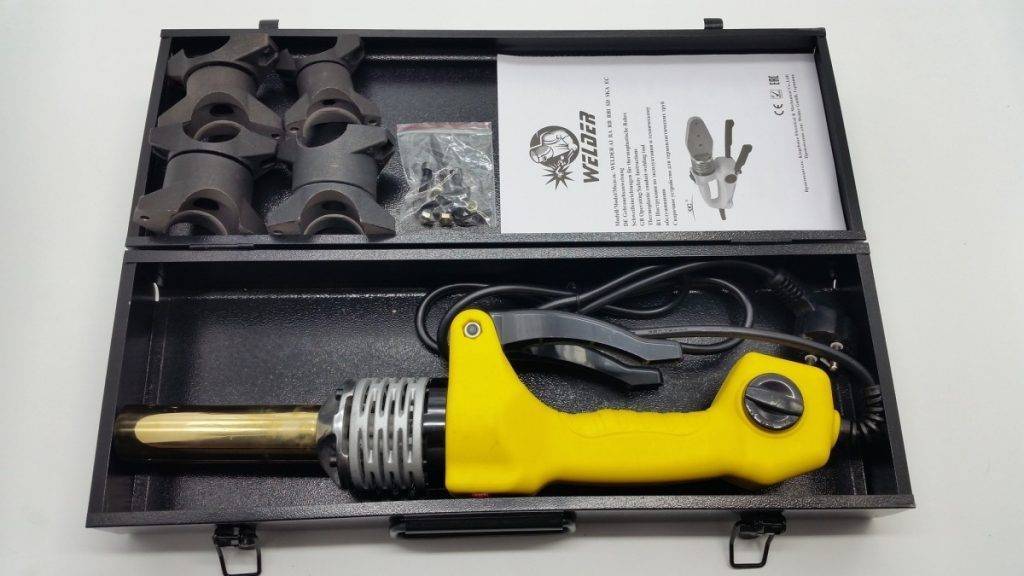

Цилиндрические

Такие модели имеют вытянутый нагревательный элемент цилиндрической формы, на который надеваются стержневые насадки требуемого диаметра.

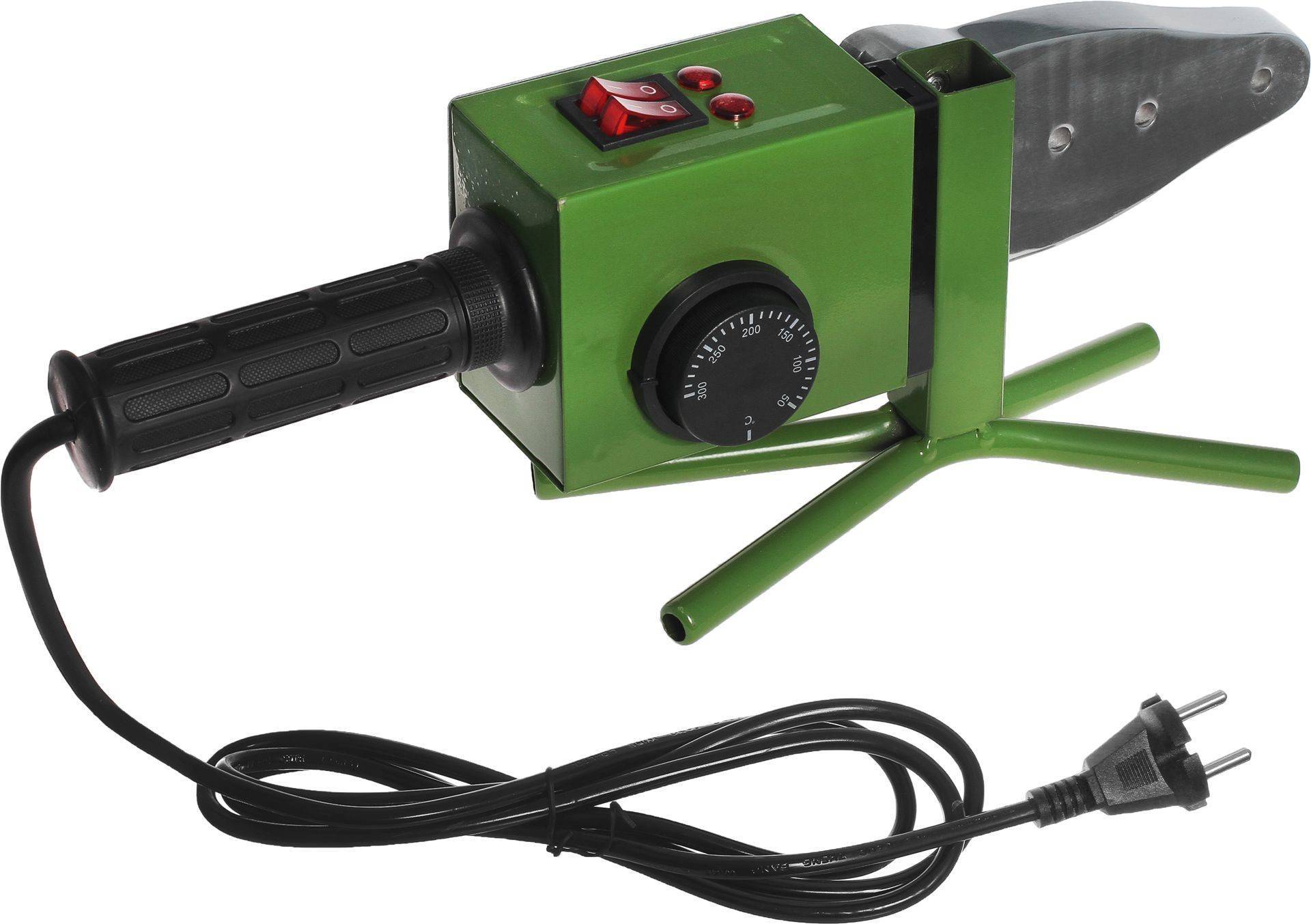

Мечевидные

Эти варианты наиболее распространенные, имеют вытянутую плоскую форму нагревательного элемента, напоминающую короткий широкий клинок обоюдоострого меча или подошву обыкновенного утюга.

Оснащаются тремя сквозными отверстиями, расположенными в один ряд, что позволяет устанавливать одновременно несколько насадок, когда, например, работа ведется с двумя размерностями труб.

Дисковидные

Инструмент с нагревателем в форме плоского блина, крестообразным расположением отверстий, что, как и в предыдущем случае, позволяет устанавливать одновременно несколько насадок.

Это универсальный паяльник, так как значительный диаметр нагревательного диска обеспечивает полное прилегание насадок размером свыше 75 мм, а значит, подходит для работ с трубами как малых, так и больших размерностей.

Существуют паяльники с плоскими нагревательными элементами, выполненными в виде двух ушек с отверстиями по центру.

Они компактные, если сравнивать с мечевидными вариантами, поддерживают одновременную работу с двумя парными насадками.

Центр тяжести паяльников с плоским нагревателем смещен вперед, особенно с присоединенными насадками, потому некоторые модели для удобства работы на весу имеют дополнительную съемную боковую рукоять.

Удобство стационарного использования обеспечивает подставка со струбциной, позволяющая неподвижно зафиксировать инструмент, например, на краю верстака.

Струбцина входит в комплект только некоторых моделей, большинство паяльников для полипропиленовых труб продаются без струбцины.

Практически все модели этого термоинструмента обладают степенью защиты от проникновения влаги и твердых предметов IP44, и соответствуют классу защиты от поражения электрическим током «1» за счет наличия заземляющего контакта на штепсельной вилке.

Для спайки полипропиленовых труб встык используют несколько иные паяльные аппараты, оснащенные механическим или гидравлическим приводом, где разогрев места соединения происходит после стыковки двух отрезков пластиковых коммуникаций между собой, а не наоборот.

Учитываем технические характеристики

Необходимо рассмотреть технические характеристики и показатели моделей. Это позволит не ошибиться при выборе и купить качественный инструмент:

1. Целесообразность. Подбирать комплектацию необходимо в зависимости от сложности проводимых работ. Это же касается и стоимости сварочного аппарата. Например, для соединения нескольких пластиковых труб, достаточно купить ручную и недорогостоящую модель. Если же планируется выполнить объемные работы, то лучше сразу же приобрести полноценное, хорошо укомплектованное устройство.
2. Мощность. Скорость нагрева будет напрямую зависеть от мощности установленных ТЭН-ов. При этом стоит учитывать – чем выше мощность, тем выше стоимость прибора. Если оборудование подбирается для домашних целей, то будет вполне достаточно сварки с небольшой мощностью. Также мощность рассчитывается от площади нагревательного элемента.
3. Диаметр труб. Этот критерий также стоит учитывать. Для бытовых целей подойдут ручные модели. Но при необходимости сварить полипропиленовые трубы большого диаметра эти аппараты не подойдут, сразу необходимо переходить к рассмотрению покупки профессионального оборудования.
4. Температурный режим. В профессиональных моделях устанавливают более высокие показатели температуры, а также демонстрируется их стабильность в течение определенного времени. В случае с ручными сварками этого не скажешь.
5. Комплектация. Несмотря на высокую стоимость полностью укомплектованного оборудования, оно будет в несколько раз лучше, чем простой паяльник. Так, полный набор включает в себя насадки различных типоразмеров. В список дополнительных инструментов и приспособлений входит: измерительный прибор (рулетка), подставка, режущий инструмент (резак), рукавицы для защиты рук. В стандартный набор входит: сварочный аппарат, ключ для насадок и подробное руководство по использованию. К профессиональным наборам стоит также отнести насадки, дополнительные приспособления, а еще кейс для хранения всех элементов.
6. Насадки. Для удобства работы устанавливают сразу 2 насадки с обеих сторон. Самым лучшим материалом для производства насадок является металлизированный тефлон.
7. Подставка. Чтобы зафиксировать сварочный аппарат, необходимо установить его на специальную подставку. Чем она массивнее, тем меньше вероятность залипания труб.

Никаких особых трудностей при выборе сварочного аппарата для соединения полипропиленовых труб не возникнет, при условии руководства указанной информацией. Выбор в пользу той или иной модели будет напрямую зависеть от многих показателей. Также не стоит забывать о собственной безопасности: реле не допустит перегрева, а благодаря изоляционному материалу на рукоятке человек не получит ожогов.

Способы пайки полипропиленовых труб

Самым надежным методом соединения полипропиленовых труб является технология диффузного монтажа. Этот способ хорошо подходит для однородных элементов, которые стыкуются для образования единого водовода. В практике организации снабжающих систем используется и полифузный метод, при котором сварочным аппаратом воздействуют только на один стыкуемый элемент.

Существуют технологии, которые не требуют обязательного применения паяльника для пайки полипропиленовых труб. Это метод так называемой холодной сварки. Технология применима для водопроводов низкого давления. Стыковка элементов системы осуществляется на специальный клей, который после высыхания образует надежное соединение полипропиленовых труб.

Раструбная

1. Для пайки труб небольшого диаметра (до 50 мм) используется простой ручной аппарат. Если нужно соединять трубы большого диаметра, то пользуются устройством с центрирующими приспособлениями.
2. Две разогревающие насадки представляют собой гильзу, на которую надевается ПВХ труба.Еще в этой конструкции есть дорн (приспособление для перемещения заготовки в отверстии гильзы), в который вставляется соединительная муфта.
3. Аппарат для пайки полипропиленовых труб нужно установить на ровную горизонтальную поверхность и оставить для разогревания до требуемой температуры. Процесс разогрева длится 10-15 минут – это зависит от мощности аппарата.
4. При пайке труб, которые принадлежат к категории PN 10 и PN 20 (разница в рабочем давлении) нужно очистить стыки от грязи и заусенцев. Если нужно паять армированные трубы ПВХ, то нужно шейвером снять верхнюю часть трубы, чтобы она легко наделась на фитинг. Шевингование делается на глубину вхождения трубы в муфту.
5. Фитинг и труба надеваются на насадки паяльника и выдерживаются для разогрева нужное время, которое определяется мощностью паяльника и температурой в помещении. Инструкции по временной выдержке есть в документации к аппарату.
6. Нагретые детали нужно быстро снять с устройства и соединить друг с другом поступательным движением. Круговые движения не допускаются.
7. Соединенные детали нужно выдержать в неподвижном положении некоторое время, чтобы трубы не деформировались. После полного остывания участка соединение готово к эксплуатации.

Стыковая

Монтаж трубопровода диаметром больше 50 мм делается другим способом — используется стыковое соединение фрагментов. Такой способ пайки эффективен и оправдан только для труб с толщиной стенки более 4 мм.

1. Перед пайкой торцы труб нужно выровнять так, чтобы они были параллельны друг другу.
2. Использовать центрирующие приспособления обязательно, так как нужно соблюдать строгое совпадение осей.
3. Для разогревания поверхностей используют дисковый нагревательный элемент, у которого поверхность нагрева идеально плоская.
4. Остальные технологические операции – такие же, что и при раструбной пайке.

Пайка седел

Это разновидность стыковой пайки. При таком способе пайки к поверхности трубы нужно припаять специальное седло, которое имеет раструб с углом 90˚. Собирая трубопровод из полимерных труб, используют специальный паяльник для полипропиленовых труб.

После остывания этого фрагмента нужно просверлить через седло отверстие в ПВХ трубе. Затем к седлу нужно припаять другую трубу. У вас должна получиться конструкция из труб, которая по форме напоминает букву «T».

Ваши движения должны быть четкими быстрыми. При отсутствии опыта пайки попробуйте сделать несколько пробных швов.

При какой температуре паять полипропиленовые трубы?

Полипропилен начинает плавиться при температуре 140°C, а рабочая температура паяльника обычно составляет 260°C, чтобы обеспечить полную диффузию материалов.

Трубы марки PN10

Толщина стенки	Наружный диаметр
1,9 мм	20 мм
2,3 мм	25 мм
3,0 мм	32 мм
3,7 мм	40 мм
4,6 мм	50 мм
5,8 мм	63 мм
6,9 мм	75 мм
8,2 мм	90 мм
10 мм	110 мм

Диффузионная сварка полипропиленовых труб.

Диффузионная сварка осуществляется путем нагревания двух деталей с последующим их соединением, в результате чего происходит взаимное проникновение материалов расплавленных деталей (диффузия).

Пайка полипропиленовых труб осуществляется на специальных аппаратах, которые обеспечивают четкий контроль за температурой расплавляемых деталей. Сваривать детали можно только из одинакового материала.

Физические и химические свойства сварочного шва не отличаются от свойств основного материала, за счет этого гарантируется долговечность всей системы трубопровода.

Псевдо-российские производители

Кто, как не российские производители, понимает суровые реалии и требования к инструменту? Именно с этой фразы я и начну обзор моделей для сварки труб из пластика, которые мог увидеть и оценить в крымских магазинах.

Зенит

Первым мне на глаза попался утюг марки «Зенит». Добротный металлический кейс сразу выдавал в нем изделие отечественной оборонки. Но входящая в комплект инструкция расставила точки над «i» — в графе страна производителя указан Китай.

Внешне — «славянин», а по документам «товарищ Мао».

Комплектация	Мощность, Вт	Рабочее напряжение, В	Мах t,С	Время достижения рабочего режима, мин	Гарантия производителя
Утюг для ПВХ труб Зенит ЗПТ-2000; Насадки с покрытием из тефлона: 6 штук Ø20, 25, 32, 40, 50, 63 мм; Набор инструментов для работы с трубами: специальные ножницы, измерительная рулетка, 6гр. ключ и отвертка	2000	220	300	10	18 мес.

Стоимость подобного комплекта 2300-2600 рублей в зависимости от магазина. Кроме того, есть старшая, более мощная модель — Старт СПТ-2200. Цены на нее стартуют с отметки 3000 рублей.

Кентавр

Следующий девайс для пайки, на который я обратил внимание из-за схожести изготовления и имени, была модель «Кентавр». Вернее, мне встретились 2 варианта исполнения:

1. Менее мощный Кентавр ТСА-1200ГП6 в пластиковом кейсе;
2. Его старший брат — Кентавр ТСА-2000ГМ6 в металлическом кейсе.

Старший из рода Кентавров – тоже продукт из КНР.

Комплектация	Мощность, Вт	Рабочее напряжение, В	Мах t,С	Время выхода в рабочий режим, мин	Гарантия производителя
Паяльник для ПВХ труб Кентавр ТСА-2000ГМ6; Насадки с покрытием Ø20, 25, 32, 40, 50, 63 мм; Набор инструментов для работы с трубами: специальные ножницы, измерительная рулетка, 6гр. ключ и отвертка	2000	220	300	5	12 мес.

У данной модели 2 режима работы – фиксируемая мощность нагрева в 1000 Вт и 2000 Вт. В остальном же никаких особых отличий (кроме названий) нет. Цена на модели:

1. Кентавр ТСА-2000ГМ6 – от 2700 рублей;
2. Кентавр ТСА-1200ГМ6 – от 1400 рублей.

Ритм

Еще один «псевдопатриот» из Поднебесной.

Металлический ящик, блеск деталей и инструкция на русском с очертаниями штампа «Знак качества» советских времен должны были меня убедить, что данная модель ну уж точно вышла из цехов оборонного предприятия где-нибудь из-за Урала, по старой памяти выпускающего товары народного потребления.

Но на поверку оказалось, что передо мной все тот же массовый товар из Китая. Да и его параметры точь в точь соответствуют предыдущим моделям, словно все китайские заводы купили патент на производство у одного и того же правообладателя.

Комплектация	Мощность, Вт	Рабочее напряжение, В	Мах t,С	Время выхода в рабочий режим, мин	Гарантия производителя
Паяльник для ПВХ труб Ритм ППТ-2000; Насадки с покрытием из тефлона: 6 штук Ø20, 25, 32, 40, 50, 63 мм; Набор инструментов для работы с трубами: специальные ножницы, измерительная рулетка, 6гр. ключ и отвертка	2000	220	300	10	1 год

Цены стартуют от 1350 рублей в зависимости от магазина.

Сотоварищи

Еще мне попадались в продаже откровенно плохие изделия, которые сразу же своим внешним видом отпугивали от покупки. К их числу я отнесу, не вдаваясь в технические подробности:

1. Искра ИТП-1900;
2. ТЕМП ППТ-1200;
3. ВЕКТОР ВППП-1410;
4. ПРОТОН ППТ-1200;
5. Электросила ПМЗ-1600;
6. Диолд АСПТ 1 и 2;
7. Ростов-ДОН РПТ-2500;
8. Ворскла ПМЗ-2,2/6;
9. Прораб 6401.

Этот список можно перечислять до бесконечности. Все это продукция китайской промышленности, причем не самого высокого качества. Цены стартуют от 700 рублей — оптовая цена на сайтах поставщиков, и от 1200 рублей в рознице.

Название как-бы намекает на космические технологии. Но только намеками качественно трубы не соединишь.

Еще раз повторюсь, я искал аппарат для себя в доступных мне магазинах по продаже инструментов и строительных материалов. Марки и модели могут отличаться в разных регионах, но суть одна – эти «громкие имена» не имеют ничего общего с качеством. Пункты проката у нас тоже есть, и я брал несколько моделей для пробы поэтому, впечатление от работы у меня уже сформировалось.

А что же из отечественного? Неужели ничего нет? Спешу обрадовать и огорчить одновременно – попалась лишь одна модель под маркой ЭЛПРОМ, но ее я бы никому покупать не рекомендовал.

Единственный российский агрегат, встреченный в продаже. Увы, он обречен на одиночество.

Причины?

1. Жуткие сварные швы подставки;
2. Корпус, скрепленный саморезами;
3. Допотопный тумблер включения;
4. Низкое качество покрытия насадок и т.д.

Ведущие производители полипропиленовых паяльников

Отрасль водоснабжения насчитывает не одну сотню лет, поэтому бизнес по коммуникационным системам, которые применяют лучшие пропиленовые трубы и качественные аппараты для спайки существует в разных странах мира. На сегодняшний день безусловными лидерами являются корпорации из Чехии и Германии. Но так как обзор включает в себя и любительские бюджетные модели, то мы упомянем и новые бренды из Турции и Китая, которые набирают обороты по количеству продаж.

Dytron

Пожалуй, Вы не найдете мастера-монтажника, который не слышал о сварочных аппаратах для пропиленовых труб от компании Dytron. Чешский бренд, зародившийся в начале 90-х годов прошлого века, быстро занял лидирующие позиции на рынке профессионального оборудования, предназначенного для спайки пластиковых комплектующих. Сегодня широкая линейка паяльников для пропилена присутствует на рынках бывших стан СНГ и Восточной Европы. Продукция имеет сертификат ISO 9001. И если у специалиста нет возможности купить полный комплект знаменитой фирмы, то многие не скупятся на приобретение знаменитых насадок для пропиленовых труб от Dytron с тройным тефлоновым покрытием.

Rothenberger

Корпорация с длинной профессиональной историей, которая стартовала после второй мировой войны в Германии в 1949 году. Первым настоящим успехом было участие в 1967 году на выставке профессионального сантехнического оборудования, где был показан образец экспандера. Эта технология стыковки труб без фитингов стала основой для инновационного монтажа и дала толчок международному развитию компании. Сегодня Rothenberger объединяет марки разных производителей из таких стран мира как Франция, Австрия, Испания, Германия, выпуская оборудование для полного цикла прокладки трубопроводов. В 17 странах мира работают заводы, выпускающие 28 млн единиц изделий ежегодно. На рынке России аппараты для сварки профильных труб появилось еще в 90 годы прошлого века. Знаменитая марка занимает нишу высококлассного инструмента с микропроцессорными контроллерами для любых диаметров.

Candan Makita

Турецкая компания, которая завоевала популярность в сфере любительского и профессионального оборудования для пайки. На российском рынке предлагает, в том числе, недорогие утюги для пропиленовых труб, которые подставляются в комплекте со всеми необходимыми аксессуарами. Они дают возможность самостоятельного монтажа водопроводной и отопительной системы. Продукция продается в 40 странах мира.

Rems

Еще один знаменитый немецкий производитель с более чем вековой историей. Корпорация с самого основания специализировалась на выпуске сначала ручного, а затем электронного инструмента, связанного с трубопроводами. Владелец аппарата для раструбной сварки Rems может быть уверен в качестве и долговечности инструмента.

Sturm!

Китайский производитель электромеханической продукции, выпускаемой по немецкому бренду. Сертифицирован по европейским стандартам ISO 9001. Предлагает большой выбор инструментов для пайки труб по бюджетной цене.

На что обратить внимание при пайке ПП труб

Неармированные трубы

Приступая к монтажу полипропиленовых водопроводов, необходимо изучить особенности их эксплуатации. Полипропилен имеет очень высокий коэффициент линейного расширения при нагреве. Под воздействием горячей воды, полипропиленовые трассы удлиняются так, что теряют прямолинейность. Плеть принимает форму синусоиды. В отопительных системах такая форма трассы станет причиной накопления воздуха в ее верхних точках, с прекращением циркуляции и снижением температуры воды. При дальнейшем удлинении, плети ломают и вырывают из стен крепежные детали и ломают фитинги на присоединениях к радиаторам или регулирующей и запорной арматуре (вентили, краны, смесители).

Армированные трубы

Для снижения коэффициента линейного расширения полипропиленовые трубы армируют алюминиевой фольгой или стекловолокном. Коэффициент линейного расширения при этом снижается в 6 раз. Алюминиевую фольгу приклеивают к полипропилену снаружи, или между слоями основного материала. При пайке стыков из материала с наружным покрытием из алюминия, его нужно убрать специальным устройством по всей длине стыка.

Для труб с межслойным расположением фольги, эта операция не нужна. Армирующий слой из стекловолокна так же располагается между слоями полипропилена. Такие трассы можно сваривать «утюжком» без предварительной обработки.

После ознакомления с оборудованием, комплектацией, характеристиками и производителями, переходим к рейтингу качественных паяльников для полипропиленовых труб в 2021 году, составленный по мнению покупателей и экспертов.

Как правильно выбрать паяльник для полипропиленовых труб

Из большого разнообразия видов паяльников сложно подобрать подходящий. При выборе лучшего инструмента для пайки воспользуйтесь нашими советами.

Опираясь на отзывы профессионалов, которые утверждают, что форма нагревательного элемента никак не влияет на его качества, обратить внимание следует на следующие аспекты:

• Одним из критериев при покупке является стоимость. При относительно одинаковой мощности и комплектации паяльник с плоской платформой будет стоить дешевле;
• Инструментом с мечевидным элементом удобнее для работы на столе в квартире, а стержневой позволяет закреплять несколько насадок, работать в более стесненных или неудобных местах, а также спаивать детали на полу.

Паяльник подбирается также по техническим критериям в зависимости от направления и сложности работ. Для новичков и любителей , желающих сэкономить на работе, главными показателями являются:

• мощность;
• комплектация;
• удобство в работе.

Совет! Для тренировки или бытового использования приобретите недорогой аппарат китайского производства. Его мощности хватит для монтажа труб в квартире или доме, и при необходимости поможет при ремонте или переделке.

Показатель мощности определяет время разогрева рабочего элемента и температуру нагрева при сварке. При использовании одной насадки мощности в 600 Вт вполне достаточно. Для большего числа насадок и труб большого диаметра потребуется «утюжок» в 1200 Вт;
Если позволяют средства, приобретите сварочный аппарат зарубежного производства

Они более надежные и качество паяльных швов при стыках намного выше;
Приобретайте инструмент в комплектации с большим числом насадок;
Обратите внимание на фиксирующую подставку или штатив. Паяльник не должен болтаться.

Паяльник для пластиковых труб: как приобрести качественный товар

Главная задача такого паяльника поддерживать необходимую температуру для соединения полипропиленовой трубы с фитингом, а температура его нагрева составляет примерно 260 градусов.

По мнению покупателей, выбирать паяльник должен выбираться по 3 критериям

• Форме нагревательного элемента;
• Тепловой мощности;
• Цене аппарата.
• По стоимости паяльники можно разделить на 3 группы:
• Российского и китайского производства паяльники более дешевые;
• Средней стоимостью чаще всего будут обладать паяльники турецкого производства;
• Дорогими паяльниками будут модели от европейских производителей, а популярными среди них станут немецкие и чешские паяльники.

Для спайки домашней системы отопления подойдет паяльник для пластиковых труб китайского производителя. Специалисты говорят, что такого паяльника точно хватит на две системы, и этого вполне хватит для первой работы человека, который принял решение сделать отопление, использовав полипропиленовые трубы, да еще и можно дать попользоваться кому-то.

Не стоит применять паяльники китайского производства для выполнения коммерческих заказов. Вся причина заключается не в том, что он не качественный, а в том, что он не способен поддерживать точную температуру. Погрешность у дешевых пальников достигает 10 градусов и выше, а это способствует не качественному соединению, и проконтролировать визуально вы этого не сможете. Дефекты такого рода не допустимы при выполнении заказа.

Для начинающих специалистов в полнее подойдет паяльник для труб турецкого производства. Погрешность турецких паяльников очень маленькая и надежность такого паяльника отличная. Стоимость средних размеров делает паяльники турецкого производства популярными даже на фирмах, которые занимаются работами по монтажу отопления из пластиковых труб. В целях экономии фирмы заверяют, что выгодней приобрести 3 турецких паяльника, чем один немецкий или чешский. Мастера, которые не один год занимаются видом таких работ, знают, что чешский и немецкий паяльник будет служить долгое время и обеспечит качество спаивания.
