Утепление мансардной крыши: подробный инструктаж по устройству теплоизоляции в мансарде малоэтажного дома

Как утеплить мансарду эффективно: расчет толщины утеплителя

После первичного выбора типа утеплителя необходимо определить необходимую толщину слоя/слоев. Это делается согласно требованиям СП 50.13330.2012. Учитывая, что кровельный материал фактически не дает теплового сопротивления, фактически необходимо выбрать такую толщину утеплителя, который обеспечит необходимое тепловое сопротивление ограждающей конструкции.

Формула расчета

R=p/k,

Здесь р – это толщина слоя в метрах, k – коэффициент теплопроводности. Тогда

p = R x k.

Необходимую нормативную величину можно взять из СП (таблица 3), учитывая тип конструкции (в данном случае это стены) и количество градусосуток отопительного периода.

Количество градусосуток отопительного периода в год	Нормативное значение R (м.кв. х градусы)/Вт
2000	2,1
4000	2,8
6000	3,5
8000	4,2
10 000	4,9
12 000	5,6

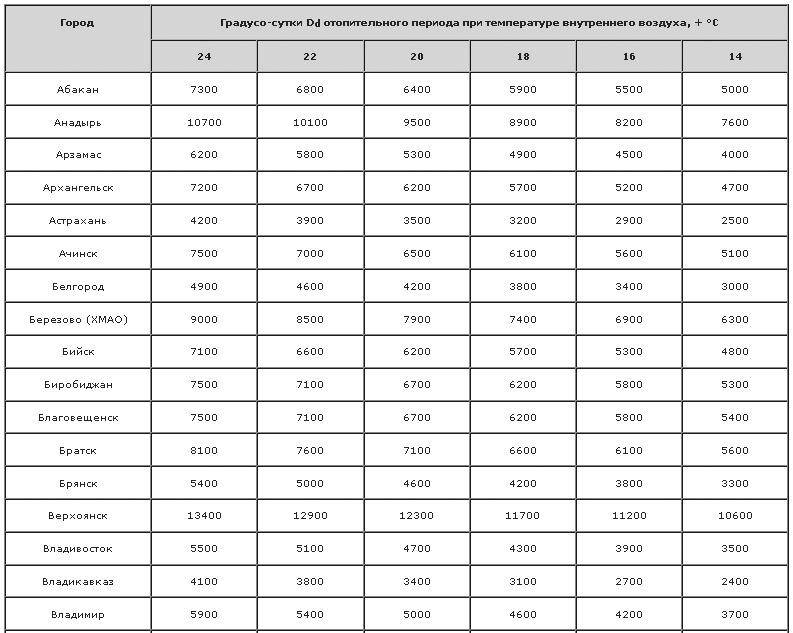

Уточнить число градусосуток можно по таблице, необходимо учитывать желаемую температуру в помещении.

Естественно, все населенные в список не попали – рекомендуем найти ближайший крупный город и ориентироваться по нему. При этом для зданий в крупных поселениях можно брать ближайшее меньшее значение из таблицы, поскольку плотная застройка и обилие транспорта увеличивает среднесуточную температуру. И, напротив, для зданий, вокруг которых много свободного пространства, а местность характеризуется сильными ветрами, лучше брать большее количество градусосуток.

Пример определения

Для Читинского района для температуры внутреннего помещения 20 градусов количество градусо-суток составляет 7600. Если дом стоит на берегу озера или в горах, принимаем 8100, если внутри города – 7100.

Пример расчета толщины утеплителя

Для той же Читы необходимое тепловое сопротивление конструкции – около 4…4,1 (м.кв. х градусы)/Вт. Принимаем утеплитель с коэффициентом теплопередачи 0,05 (минеральная вата низкой плотности, пенопласт). Соответственно, необходим утеплитель с толщиной

р = R x k = 4,1 х 0,05 = 0,2 м

Таким образом, даже для такого холодного района достаточно 20 см утеплителя. Если же делать утепление в два слоя, можно не только сэкономить на материале, но и исключить риск появления «мостиков холода». На самом деле утепление получится «с запасом», поскольку в реальности задерживать тепло будет также кровельный материал, гидроизолирующая пленка, внутренняя отделка мансарды.

Для тех, кому не хочется самостоятельно делать расчеты количества утеплителя на всю мансарду, рекомендуем наш онлайн-калькулятор.

После завершения расчетов и окончательного выбора утеплителя можно переходить непосредственно к монтажу.

Какой материал выбрать?

До начала работ необходимо определиться с выбором материала утеплителя, поскольку от него зависит, сколько слоев будет в теплоизоляционном пироге, а также какова толщина его слоя.

Особенной популярностью пользуются стекловата, минеральная вата, вспененное стекло, экструдированный пенополистирол, пенополиуретан, пенопласт

Не надо игнорировать и природные утеплители: солому, древесную стружку, бумагу

При выборе того или иного материала для утепления мансардной кровли надо обращать внимание на четыре основных показателя. Первым и самым важным является коэффициент теплопроводности

Оптимальным выбором является теплоизолятор, коэффициент которого не больше 0,05 Ватт на квадратный метр

Первым и самым важным является коэффициент теплопроводности. Оптимальным выбором является теплоизолятор, коэффициент которого не больше 0,05 Ватт на квадратный метр.

Вторым параметром является влагоустойчивость. Чем выше данный показатель, тем материал качественнее.

Третий показатель: огнестойкость.

Четвертый: экологическая безопасность.

Особенно надо концентрироваться на первых двух характеристикам: устойчивость к возгоранию и экологичность не являются решающими факторами при выборе.

Выбирая стекловату или минеральную вату, надо иметь в виду, что с течением времени теплоизоляционные качества этих материалов значительно ухудшаются. Данный процесс обусловлен двумя причинами.

Первая состоит в том, что материал может слежаться или рассыпаться.

Второй причиной является превышение допустимых норм уровня влажности, поскольку вата впитывает воду.

К недостаткам материала относится и то, что он не отличается особой прочностью, плохо справляется с механическими нагрузками и под их влиянием разрушается.

Другим минусом ваты является то, что при ее использовании появляется необходимость создавать толстый пирог, состоящий из 3 или 4 слоев утеплителя для достижения необходимой теплоизоляции. Кроме того, надо устраивать несколько слоев гидро- и пароизоляции.

Положительными качествами минеральной ваты и стекловаты являются их общедоступность и умеренная цена.

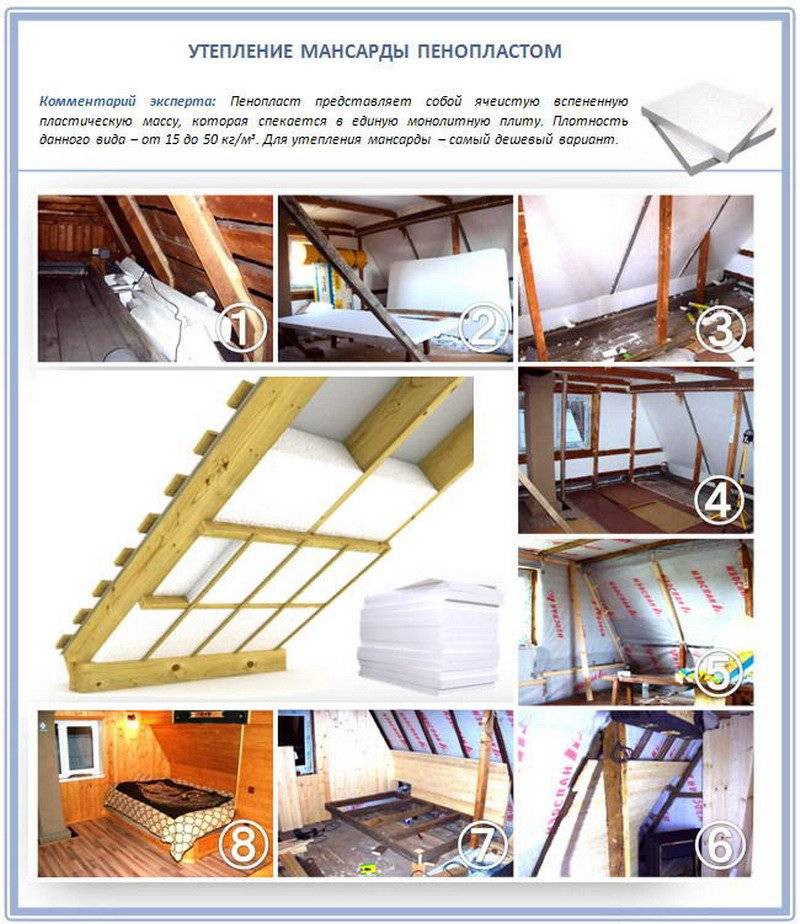

Возможно также произвести утепление пенопластом. Его основными преимуществами являются влагостойкость и отличные теплоизоляционные качества. Однако при выборе следует быть внимательным, поскольку для данной цели подходит не любой вид этого утеплителя.

Экструзионный пенополистирол максимально близок по качественным характеристикам к пенопласту. Он тоже отличается высокой водостойкостью, класс его горючести – от Г1 до Г4, а коэффициент теплопроводности составляет 0,05 Вт/м*К.

Отрицательным качеством пенополистирола является его высокая цена, а также синтетическое происхождение.

Для сторонников экологичных материалов прекрасным выбором являются пеностекло, гранулированная бумага, солома, камыш, трапы на основе морских водорослей.

Данные теплоизоляторы обладают низким уровнем теплопроводности и соответствуют всем экологическим требованиям.

Однако каждый из них имеет свои минусы. Пеностекло чрезвычайно хрупкое, а солома, камыши, морские водоросли пожароопасны. Кроме того, укладка теплоизоляции на основе натуральных материалов требует определенных умений. При использовании гранулированной бумаги, кроме навыков, понадобится также специальное оборудование.

Краткие характеристики современных теплоизолирующих материалов

Сегодня производится настолько много различных теплоизоляционных материалов, что некоторым потребителям разобраться очень сложно. Часто этим пользуются производители, и с помощью не совсем честной рекламы искусственно завышают цены на свою продукцию. Рассмотрим несколько самых ярких примеров.

Минеральная вата из базальтовых вулканических пород

Минеральная вата из базальтовых вулканических пород

Звучит заманчиво, не всем понятно, но привлекательно, так называют производители свою продукцию. К этим словам обязательно добавляется фраза «экологически чистая», и потребитель готов платить большие деньги. При этом компании «скромно» умалчивают, что базальтовые вулканические породы на 60-80% состоят из обыкновенного стекла, а остальное примеси, которые удаляются во время производства.

Вата каменная Роквул

В принципе их продукция – обыкновенная давно известная стекловата. За счет использования «дармового» стекла стоимость минеральной ваты должна быть намного меньше, чем стоимость стекловаты. Но реклама делает свое дело, за счет ее действия цена увеличивается в разы.

Плита каменной ваты

Стекловата

Раньше со стекловатой было работать сложно, она вызывала довольно неприятные раздражения на коже. Устаревшие технологии не позволяли делать волокна очень тонкими. Толстым волокнам стекла хватало прочности, чтобы повреждать верхние слои кожного покрытия. Теперь технологии дают возможность уменьшать диаметр стеклянных волокон до 6 микрон, на ощупь такая продукция ничем не отличается от хлопковой ваты.

Характеристики стекловаты

Но покупатель отрицательно реагирует на слово «стекловата», производители его сегодня не употребляют. Яркий пример дорогой обыкновенной стекловаты – бренд «Изовер». Непонятное слово и отсутствие «стекла» дает возможность производителям повышать цену на свои товары из обыкновенного стекла.

Стекловата Isover

Что мы советуем? Для утепления мансарды минеральная или стекловата – отличный материал по всем показателям, но не стоит покупать модные раскрученные бренды. Их эксплуатационные показатели не совсем отвечают высокой цене. Есть возможность купить стекловату – берите ее, по качеству она ничем не хуже самых модных наименований, а по стоимости дешевле процентов на тридцать. Любая минеральная вата безопасна для здоровья, в отличие от остальных современных теплоизоляционных материалов.

Еще один совет по минеральной вате. Она может быть рулонной или прессованной.

Минвата. Рулоны и плиты

Утеплить мансарду рулонной минеральной ватой обойдется приблизительно в полтора раза дешевле, чем прессованной. Теплопроводность обоих вариантов отличается не больше, чем на двадцать процентов. Думайте, прежде чем начинать утепление мансарды на бане.

Несколько слов о пенопласте, пенополистироле, пенополиуретане и эковате

Это так называемые «бюджетные» теплоизоляционные материалы, средняя цена в полтора-два раза ниже, чем у минеральной ваты. Главный общий недостаток – выделяют в воздух химические соединения. Количество этих соединений регламентируется санитарными органами, но в том или ином процентном содержании они обязательно присутствуют.

Пенопласт

Очень технологичен, легко режется, не боится влаги. Но боится грызунов, через несколько лет они могут листы пенопласта «перетереть» в порошок, он осыплется и как следствие, понизится качество теплоизоляции.

Пенопласт. Текстура

Таблица характеристик пенопласта

Пенополистирол

Пенополистирол

«Родной брат» пенопласта, универсального использования, имеет несколько увеличенные показатели физической прочности.

Пенополиуретан

Самый «вредный» утеплитель, для жилых помещений использоваться не рекомендуется. Главное достоинство – наносится в жидком виде на любые сложные поверхности. После остывания образует непроницаемое покрытие.

Эластичный пенополиуретан

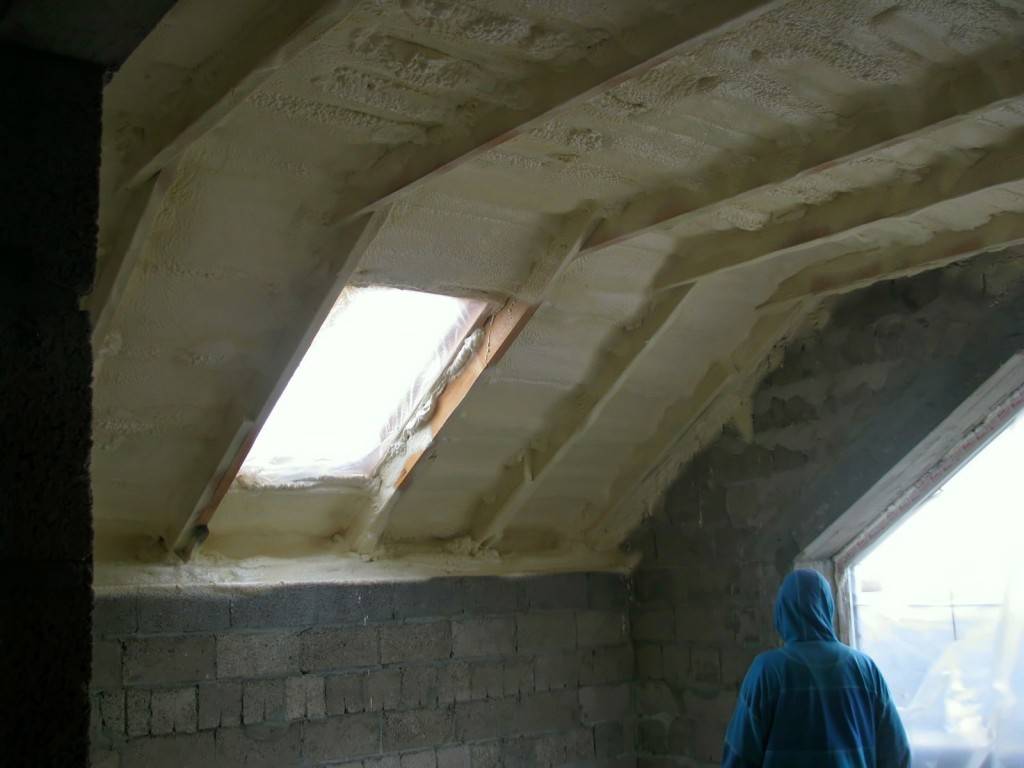

Пенополиуретан жидкий

Эковата

Также напыляется, может применяться для утепления в труднодоступных местах готовых зданий. Изготавливается из отходов деревообрабатывающего производства и макулатуры, для замедления процессов гниения пропитывается антисептиками. Причем тогда здесь «эко» понимают только рекламные агенты производственных компаний.

Эковата

Нанесение эковаты

Надеемся, что эти знания позволят вам осознанно подбирать материалы для утепления мансарды, уверены, что дополнительные знания еще никому не помешали. Теперь уже можно рассказывать о технологии выполнения работ по утеплению мансарды над баней. Мы рассмотрим два наиболее часто встречающихся варианта – в качестве утеплителей использовалась минеральная вата и листы пенопласта.

Панели Teplofom для гидроизоляции

Из вышесказанного можно понять, что защита от влаги весьма непростой и трудоемкий процесс. При этом, есть способ свести затраты времени, материалов и трудозатрат к минимуму. Это возможно при использовании панелей   Teplofom. За счет чего это происходит:

1. Вся работа по гидро- и пароизоляции будет сведена только к монтажу панелей.
2. Этот материал не боится влаги (влагопоглощение 0,1%), а значит не потребуется никаких дополнительным мембран, для его защиты. Соответственно не придется несколько раз укладывать утеплитель и пленку.
3. Полученная поверхность не подвержена опасности механических повреждений и готова к финишной отделке.

Этапы утепления мансарды изнутри

Сам процесс работ по утеплению мансарды происходит в несколько этапов, помимо выбора материала:

Порядок утенления мансарды

• Утепление крыши;
• Утепление стен;
• Утепление пола.

Утепление крыши в мансардном помещении

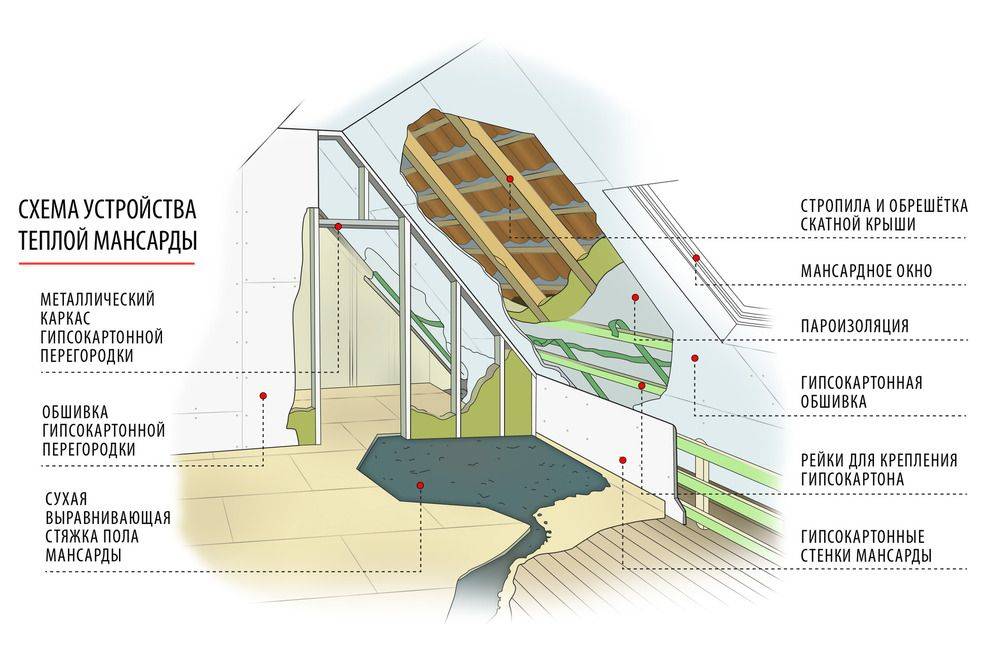

Вначале стоит рассказать из чего должен состоять процесс утепления мансардной крыши изнутри. Этапы работы:

При утеплении мансарды не забываем о паро и гидроизоляции

• Основное покрытие крыши;
• Устройство гидроизоляции;
• Укладка теплоизоляции;
• Пароизоляция;
• Отделочные работы.

Первоначальным этапом, после имеющегося основного покрытия крыши, является гидроизоляция, которая укладывается по всей высоте опор, от низа до самого конька крыши. Перед началом укладки материала, все деревянные элементы крыши обрабатываются антисептиком. При наличии подгнивших и заплесневевших деталей необходимо произвести их замену. Зная коэффициент теплопроводности, следует принять решение для исключения возможных теплопотерь, достаточно ли будет одного слоя утеплителя или же стоит все-таки уложить и второй слой. В месте закладки утеплителя для обеспечения вентиляции, при установке данного материала оставляют зазор между ним и кровлей. Если материал кровли волнообразной формы (черепица, металлочерепица), то прослойку оставляют не менее 2,5 см. И если кровля выполнена из плоскоформатного материала (листы стали, рулонные материалы), пространство между утеплителем и кровлей следует увеличить в два раза.

Теплоизоляция осуществляется посредством укладки выбранного материала поверх гидроизоляционного слоя.

Следующий этап, это пароизоляция. Материалом служит специальная пленка, которая по внешнему виду может быть, как обычная пленка, а может быть в виде мембраны, фольгированной или перфорированной пленки. Пленка к стропилам крепится с помощью строительного степлера.

Отделка помещения. На данном этапе происходит следующее: крепление пластика, гипсокартона, вагонки, стойкой к воздействию влаги ДСП, ДВП или листов фанеры. При этом, крепить нужно вплотную к пароизоляции, а можно на обрешетку тонкого типа из отдельно взятых реек. Далее можно, при необходимости и желании, наклеить обои, покрыть лаком или краской.

Утепление стен в мансарде изнутри

Утепление стен мансарды осуществляется тогда, когда крыша не достает до части пола. Итак, при утеплении стен следует пройти несколько этапов для окончательного результата:

Обработка древесины антисептиком

• Обработка стен антисептиком, удаление пыли, грязи;
• Обрешетка поверхности кровли изнутри с помощью брусьев или необработанной доски;
• Гидроизоляция;
• Укладка слоя выбранного утеплителя;
• Слой пароизоляции;
• Отделка стен.

Отличительной особенностью работ по утеплению стен является отсутствие у них обрешетки, в отличии от крыши. Весь остальной процесс происходит по тому же методу, что и утепление мансардной крыши.

После обработки стен антисептиком, на поверхность стен из бруса или необработанной доски обустраивается вертикальный каркас. Брус крепится к стене при помощи металлических уголков или дюбелей.

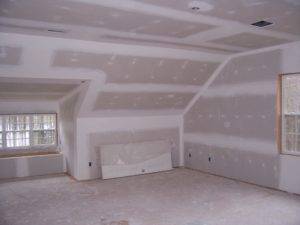

Отделка гипсокартоном утепленной мансарды

Гидроизоляция стен подразумевает под собой прокладку материала в ячейки каркаса. После формируется первый слой из выбранного утеплителя.

Слой пароизоляции закрепляется сверху на первый слой утеплителя. Пароизоляционным материалом служит пленка, как было сказано выше, которая должна плотно прилегать, без наличия каких-либо провисаний.

Отделка стен осуществляется с помощью облицовочных материалов: плит ОСБ, гипсокартона, которые крепятся на каркас из металлического профиля или деревянных брусков.

Утепление пола в мансардном помещении

В основном пол мансарды выполнен в виде деревянной конструкции. И для создания полного и окончательного уюта в помещении, пол также необходимо подвергнуть утеплению. А проходит утепление пола также в несколько этапов:

• Снятие старого покрытия пола;
• Осмотр лаг, обнаружение повреждений и дефектов, устранение дефектов;
• Закрепление пароизоляционной пленки;
• Укладка первого слоя утеплителя;
• Укладка второго слоя пароизоляции;
• Обшивка лаг.

Конструкция утеплённого перекрытия мансарды

Пароизоляционная пленка монтируется по всей длине и ширине утепляемой поверхности. Пленка крепится строительным степлером. При этом пленка должна в точности повторять все линии системы лаг, вплотную прилегая к балкам.

Первый слой утеплителя нужно уложить между лагами. Далее следует этап укладки слоя пароизоляции, который станет вторым слоем. Соответственно, пароизоляционный материал укладывается поверх утеплителя.

И завершающим этапом станет облицовка лаг с помощью лицевых покрытий из плит ОСБ, или же деревянных досок.

Теплоизоляция кровли мансарды

Говоря о том, с чего начать утепление мансарды, следует отметить, что самой сложной частью работ является теплоизоляция кровли. Это связано с тем, что крыша над чердачным помещением имеет наклонное расположение. Рекомендуется начинать работы именно с утепления кровли мансарды изнутри, вследствие наибольшей трудоёмкости данного процесса.

С целью утепления кровли чаще всего используются плиточные теплоизоляционные материалы, которые разрезают таким образом, чтобы их ширина на 3-4 сантиметра превосходила расстояние между балками стропил. Толщина их должна соответствовать толщине слоя утеплителя, а потому при необходимости к стропилам дополнительно прибивают деревянные рейки, либо наоборот – утеплитель между балками располагают в два слоя.

Вставляя плиты между стропилами, производят их выравнивание в угловых и стыковых участках, так чтобы не оставить пустых промежутков или зазоров. Плиты теплоизоляционного материала должны полностью заполнять пространство между опорными балками.

В более редких случаях для утепления подкровельного пространства применяются материалы рулонного типа. В этом случае к балкам по вертикали прибиваются маленькие гвозди на расстоянии 30 сантиметров друг от друга. Далее к самым верхним гвоздям подвязывается толстая леска. Укладывая край рулона, перетягивают его леской, прокладывая подобным образом до конца прогона.

Пошаговая инструкция по утеплению минеральной ватой

Подсчитайте необходимое количество минеральной ваты, закупите материал. Для работы понадобится острый нож, степлер, электрическая дрель и измерительные инструменты. Мы рассмотрим вариант монтажа утеплителя с применением металлических профилей, они дают возможность ускорять работы и повышать эксплуатационные характеристики теплой кровли.

Утепляем мансардную крышу минеральной ватой

Шаг 1. Замерьте расстояние между смежными стропилами. Замеры делайте с запасом примерно 2–3 см, отрезанный кусок минеральной ваты должен быть немного шире, за счет этого обеспечится более плотное прилегание материала к стропилам.

Замер расстояния между стропилами

Для этого раскатайте рулон минеральной ваты, дайте несколько минут на восстановление первоначальной заводской толщины. Приставьте к минеральной вате рулетку или складной строительный метр и острым ножом сделайте небольшие надрезы.

Выполняются небольшие надрезы

Шаг 2. Отрежьте кусок ваты согласно размерам. Если у вас нет длинной линейки, то вместо нее можно использовать кусок плиты ОСП соответствующего размера.

Отрезается кусок минеральной ваты

Шаг 3. Проведите на стропилах линии, расстояние от линий к ветрозащите должно равняться толщине минеральной ваты. По этой линии в дальнейшем будут фиксироваться кронштейны для крепления планок из металлического профиля. С шагом примерно 40 см сделайте метки на стропилах, в этих местах крепятся специальные кронштейны для фиксации металлических профилей.

Шаг между метками должен составлять примерно 40 см

Шаг 4. Саморезами по дереву прикрутите элементы к стропилам, следите, чтобы все они располагались на одной линии, для выравнивания положения кронштейны имеют регулировочные отверстия. После того как выбрано точное положение, зафиксируйте элементы вторым саморезом.

Прикручивание крепежного элемента

Выравнивается положение кронштейна

Кронштейн фиксируется вторым саморезом

Процесс крепления кронштейнов

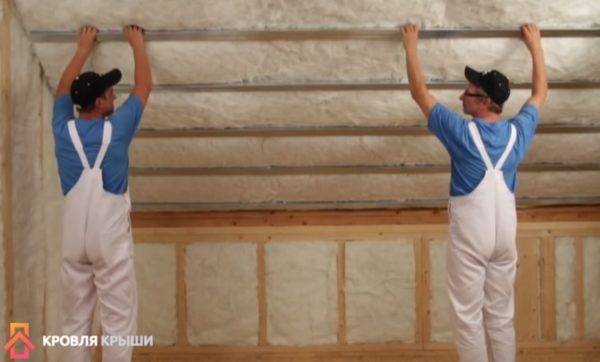

Шаг 5. Соедините с кронштейнами металлические профили. При помощи длинной рейки или правила проверьте правильность положения металлических профилей. Есть проблемы – исправьте их, для этого освободите саморезы, подрегулируйте положение и повторно затяните метизы.

Установка металлического профиля

Все рейки установлены

После того как все рейки будут установлены и проверены, демонтируйте их. Они мешают установке на место кусков минеральной ваты.

Профили демонтированы

Шаг 6. Вставьте отрезанный кусок минеральной ваты между стропилами, поправьте его положение

Обращайте внимание, чтобы не было зазоров, минвата лежала ровно без перекосов. Таким же образом утепляйте крышу по всей длине мансарды

Высота максимальная, которую можно достать с пола без использования стремянок или лесов.

Кусок минеральной ваты вставляется между стропилами

Укладываются остальные куски минеральной ваты

Шаг 7. Раскатайте рулон минеральной ваты толщиной 5 см и установите его поперек стропил. Этот слой закроет все щели первого толщиной 10 см. В местах установки кронштейнов аккуратно прорвите полотно.

Рулон минеральной ваты укладывается поперек стропил

Утеплитель прорывается в месте установки кронштейна

Шаг 8. Смонтируйте на место металлические профили, они будут удерживать сразу оба слоя стекловаты. Наклейте на них двусторонний скотч, снимите защитную бумагу.

Повторная установка металлических профилей

Поклейка двухстороннего скотча

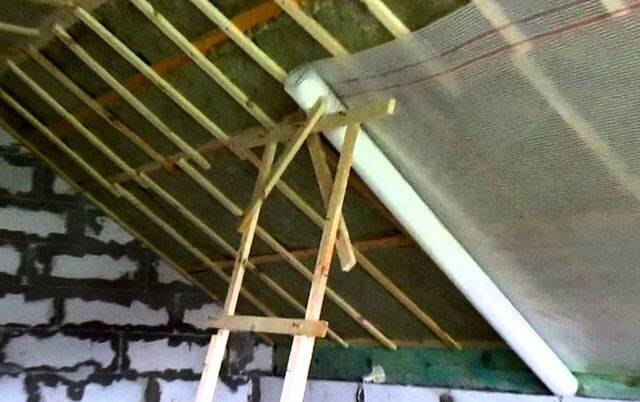

Шаг 9. Подготовьте мембрану, аккуратно растяните ее по профилям и приклейте к скотчу

Во время растягивания обращайте внимание, чтобы мембрана лежала ровно по всей поверхности

Резка мембраны

Поклейка мембраны на двухсторонний скотч

Шаг 10. Заклейте нахлесты мембраны. Ширина нахлестов должна быть примерно 10 см.

Нахлесты закрываются скотчем

Нахлесты прокатываются небольшим валиком

Рекомендуется дополнительно герметизировать углы помещений, пользуйтесь степлером и скотчем. Крыша готова к финишной отделке.

Угол герметизируется степлером

Дополнительно используется скотч

Мансардное помещение готово к финишной отделке

Практические советы

Каждая ошибка во время утепления становится причиной ухудшения эксплуатационных характеристик мансардной крыши. Некоторые из них не только ухудшают показатели теплозащиты, но и становятся причиной нарушения несущих способностей стропильной системы, а это очень неприятное последствие, для его устранения требуется много времени и средств. Каких обязательных правил следует придерживаться?

Используйте капроновую нить или медную тонкую проволоку во время утепления крыши минеральной ватой. После того как минеральная вата будет вставлена между стропилами, снизу в виде паутины натяните нити. Они будут удерживать теплоизоляцию от смещения. Не стоит верить изготовителям, что прессованная вата имеет достаточную механическую прочность, все без исключения маты со временем провисают. Просто одни это делают стразу после монтажа, а вторые через несколько месяцев. В последнем случае провисание уже незаметно, утеплитель закрыт финишной отделкой, но от этого негативные последствия не уменьшаются.

Если в ваших климатических условиях достаточно десятисантиметровой минеральной ваты, то никогда не покупайте прессованную вату такой же толщины. Намного эффективнее будут работать в два слоя толщиной 5 см каждый. Использование двух слоев позволяет их укладывать в шахматном порядке, стыки закрываются, тепловые потери существенно уменьшаются.

Для минеральной ваты нужно делать пароизоляцию со стороны помещения и ветрозащиту со стороны кровли крыши

Во время установки пароизоляции обязательно обращайте внимание на «рабочую» строну мембраны. На мансарде пароизоляция устанавливается с обратным нахлестом, начинать нужно сверху и постепенно опускаться вниз

Не забывайте плотно проклеивать швы скотчем. Минеральная вата быстро впитывает воду и долго сохнет. Влажный изолятор не только теряет свои свойства, но и негативно воздействует на все деревянные конструкции стропильной системы и обшивки потолка.

Минимальная толщина утеплителя на крыше мансардных помещений — 20 см, только в этом случае можно ожидать комфортных условий проживания и экономии средств в отопительный период.

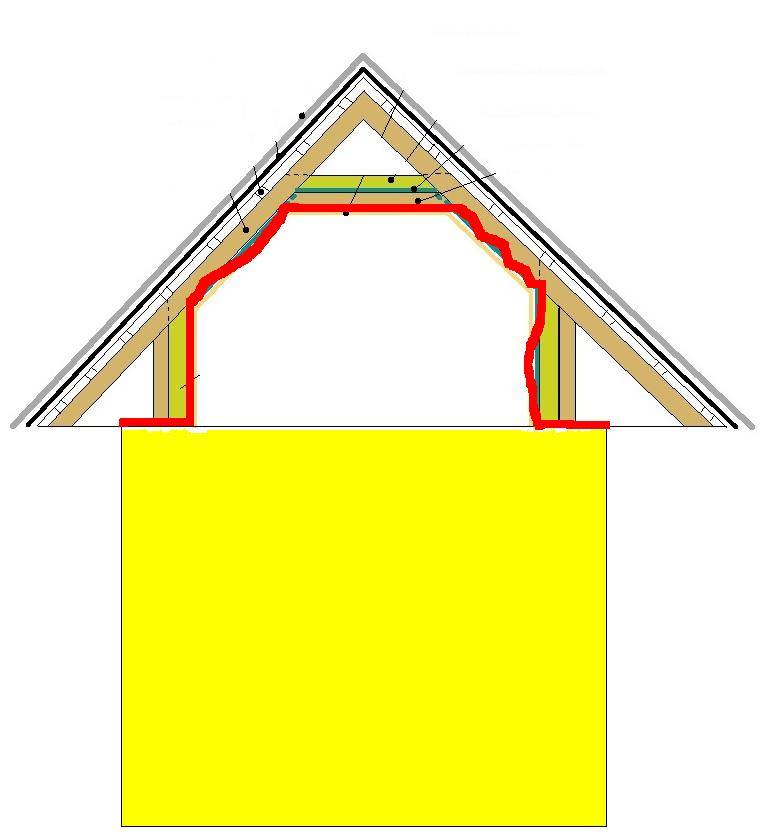

Утепляйте только жилое помещение мансарды. Если комнаты имеют свой потолок, то утеплитель нужно укладывать только на него, кровлю не трогать. Если потолками служат скаты кровли, то утеплять следует ее.

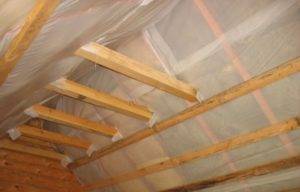

Между кровельным покрытием и стропильной системой обязательно должны быть контррейки. Такая же конструкция должна быть и изнутри мансардных помещений. Запрещается мембрану фиксировать только скобами, а отдельные или кровельные материалы крепить к стропилам. Отсутствие вентиляционного зазора на порядок увеличивает риски намокания минеральной ваты. Минимальная толщина контррейки под кровельными материалами — 5 см, толщину рейки в помещении можно уменьшить до 2–3 см.

Контррейки в данном случае обязательны

Контррейки изнутри помещения

И последнее, самое главное правило – соблюдайте все перечисленные рекомендации, и мансардные помещения будут теплыми!
