Важные нюансы устройства вентиляции бани своими руками
Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

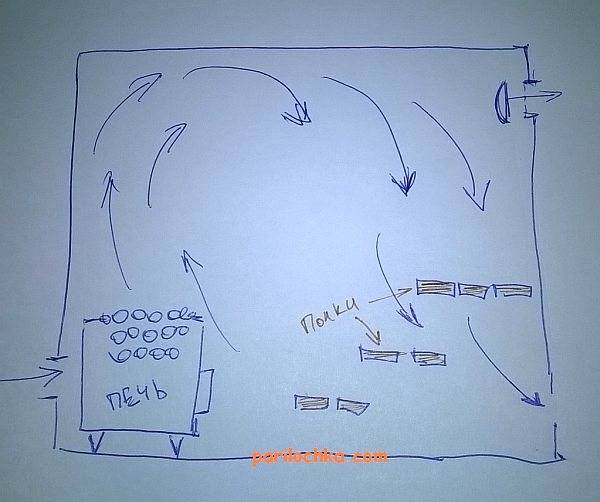

Схема вентиляции в бане
Еще один важный момент – нагели в стенах, скрепляющие между собой бревна
Если они металлические, то при создании отдушин важно не напороться на эти стержни
Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.
План парной с вентиляцией
Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.
Принудительная вентиляция в бане
Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.
Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.
Что такое Басту и как ее использовать в бане
Это разновидность естественного воздухообмена, которую часто используют в шведских саунах. Схема вентиляции баста в бане:

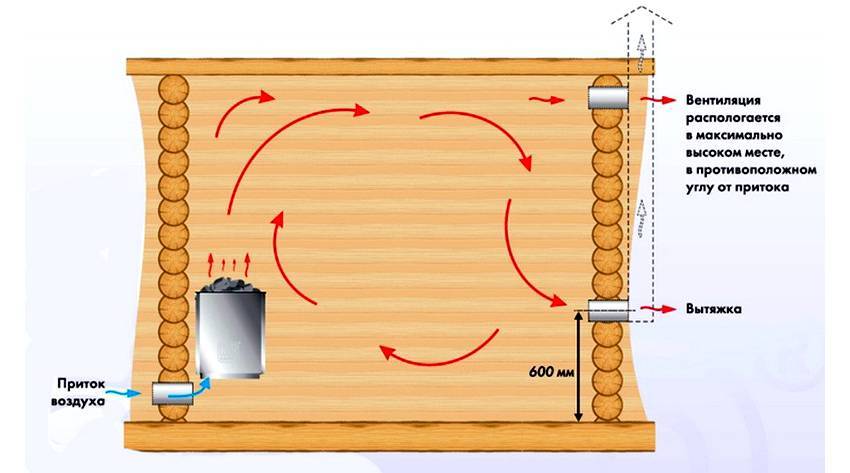

Расположение воздуховодов для естественного движения воздуха
Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.
В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.
К сведению! Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.
Если в конце парения открыть заслонки, пар быстро уйдет и помещение станет просыхать
Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.
Воздухообмен в различных зонах
Предбанник
Вентиляция в предбаннике при установке в нем печи – самый простой и эффективный тип воздухообмена. Через топку происходит циркуляция воздуха. Но соседство помещения с парилкой приводит к оседанию конденсата на поверхностях: стенах, потолке. Чтобы сохранить деревянную облицовку, предотвратить ее гниение предбанник хорошо утепляется. Исключаются сквозняки. Необходимо выдерживать установленные нормами габариты: на 1 моющегося не менее 1,3 м.кв. площади. Самая простая схема вентиляции в бане для этого помещения сводится к выводу отработанных воздушных масс через санузел или моечную зону. Но лучше всего в предбаннике предусмотреть принудительный тип воздухообмена.
Вытяжной канал в парной
Вентиляция в бане в парилке
Полная замена воздуха в парной должна происходить 3 раза в час (не менее). Это связано с дефицитом кислорода во время банных процедур и постоянным его восполнением путем вентилирования помещения. Воздух подсасывается снизу на высоте 1,5 м от пола непосредственно с улицы, а не с внутренних помещений. Если в отделении парной располагается печка, заслонки, специально регулирующие поступление воздуха, задвижка для вентиляция в парной, пр., то это естественные способы регулирования воздухообмена. Корректировкой сечения воздуховода тоже можно управлять воздухообменом. Движение разных по температуре потоков воздуха зависти от мест обустройства вентиляционных отверстий. Схема расположения в парной – на одной стене, но на разных высотах или на противостоящих стенных поверхностям с различным уровнем расположения.

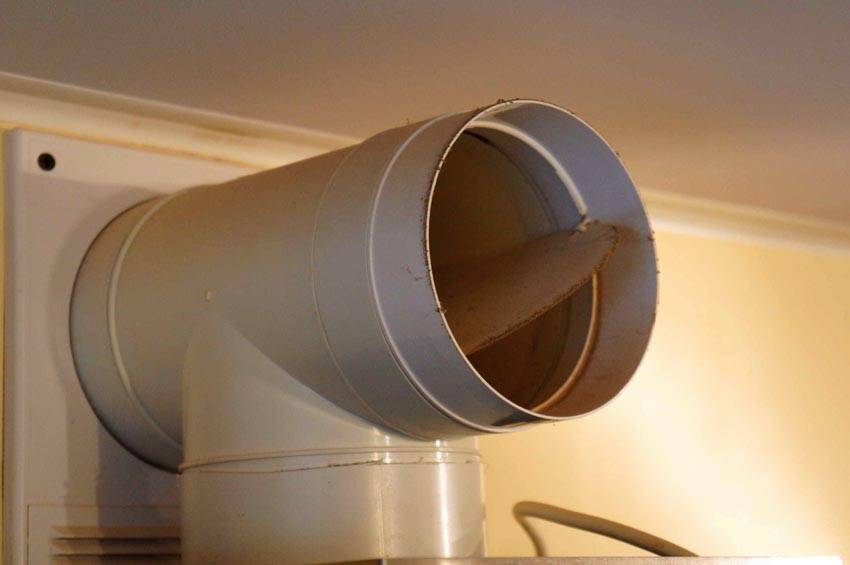

Воздуховод может быть изготовлен из обычной гофротрубы
В оптимальном варианте устройство душников выполняется как можно ниже: так лучше сохраняется тепло. А вот для интенсивности обмена воздушных масс в парилке нужно оборудовать принудительную вентиляцию (дефлектор, вентилятор).
Вентиляция в парилке бани: схема
Вентиляция в парилке бани – схема системы. Состоит из двух отверстий: одно, из которых приточное, а другое – вытяжное (выходов можно сделать несколько). При выборе размеров вытяжного проема надо руководствоваться несколькими правилами:
- самое большое должно быть на максимальном удалении от печи (чтобы тепло прямотоком не уходило вовне);
- остальные можно пустить по периметру потолка;
- размер отверстий рассчитывается исходя из 24 кв. см на каждый кубический метр помещения. Чаще всего диаметр не превышает 30 см, но и количество составляет 2 и более.
Усилия тяги определяется перепадом высоты между приточным и вытяжным проемами.
ВАЖНО! Не размещайте отверстия точно друг напротив друга, это неизбежно вызовет появление сквозняков. Мы рекомендуем применять заслонки или заглушки для ручной регулировки
Мы рекомендуем применять заслонки или заглушки для ручной регулировки.
Вентиляция в парной русской бани: схема
Обеспечивается вентиляция в парной русской бани схемой, при которой имеются отдушины с регулируемыми заглушками, с учетом вышеуказанных правил. Либо применением залповой вентиляции, о которой мы расскажем далее.
Баня: вентиляция парилки (если печь в предбаннике или комнате отдыха)
О бане, вентиляции парилки, у которой печь находится в ином помещении, отличном от парилки, вероятнее всего придется задуматься о принудительной вентиляции, которая обеспечит движение потока в нужном направлении.
Как это показано на схеме:
Баня: вентиляция парной (если печь в парилке или парилка соединена с моечной)
Обеспечивается нагреванием от печи поступающего извне холодного воздуха и отталкивания его от источника тепла, и обратного возврата после удара о стены. Движение воздуха может стимулироваться применением дополнительных вентиляторов.
Для бани, вентиляции парной – организация просушки бани особенно важна, так как вода в моечной может обладать поистине разрушительным действие на отделочные материалы и пол. Помимо основной требуется усиленная вентиляция полов: путем установки вытяжного проема между чистовым и черновым полом, установка может сопровождаться монтажом вентилятора.
СПРАВКА. Проследите, чтобы на вентилятор не попадала вода, чтобы исключить риск короткого замыкания.
Более 10 разных схем вентиляции бани смотрите в этой статье.
В моечной бани
Средняя температура воздуха в моечной — 27-30 С. Интенсивный воздухообмен, как в парной, там не нужен. Забор воздуха в парную можно осуществлять из моечной. Многим удобна планировка бани, когда парное отделение компактное, а моечная довольно просторная, например, там обустраивается бассейн.
В этом случае делается вентиляция парной с топкой снаружи.
Топка и отопительный щиток выводится в моечную.
Такая конфигурация бани удобна в эксплуатации.
Для нагрева требуется небольшое количество дров.
В моечной предусматривают стандартную приточно-вытяжную вентиляцию. Трубы удобнее всего располагать над потолком и под полом, но в самом полу вентиляционные решетки не делаются.
Расположение объемных воздуховодов и вентиляционных каналов в стенах неудобно. На типовых проектах бань такое решение встречается редко, так как там малая толщина стен.
Система вентиляции в бане из сруба вообще не имеет возможности прокладки воздуховодов в стенах. Их располагают только под потолком (вытяжка) и под полом с подъемом решетки на 0,2 м (приточное отверстие).
Информация. Когда моечная и парная не используется (баня стоит без отопления) все вентиляционные заслонки нужно открывать. Когда баня будет топиться, в ней уже заранее будет самый свежий воздух.
Искусственная вентиляция
Для оборудования принудительной вентиляции много затрат не понадобится. Все электрические приборы, а вентилятор к ним как раз и относится, не могут работать в условиях сильной влажности, поэтому лучше его использовать для побуждения приточной вентиляции. Лучше, если вытяжное окошко будет все-таки присутствовать и обеспечивать естественное поступление воздуха.
Вентиляционные отверстия могут находиться в любом месте. В парилке такая вентиляция может осуществляться по разным схемам, но для грамотного и правильного ее оборудования надо знать некоторые правила:
- Наибольшее количество чистого воздуха поступит в помещение при условии, что отверстия расположены на противоположных стенах.
- Не рекомендуется размещать приточное и вытяжное отверстие на одной высоте. Вверху будет жарко, а внизу холодно.
- Не рекомендуется располагать вытяжное отверстие на потолке. При таком расположении вам придется слишком долго греть баню, большинство горячего воздуха будет улетучиваться на улицу.
- Диаметр вентиляционных отверстий должен соотноситься с размерами парилки. Если парилка большая, а окошки маленькие, то качественной вентиляции не получится.
Прежде, чем попасть в парную, мы оказываемся в предбаннике. Здесь обычно вентиляция не представляет ничего проблематичного. Во-первых, здесь уже не так влажно, как в парилке. А во-вторых, достаточно после принятия банных процедур открыть двери и хорошо проветрить помещение. Конечно, для надежности и регулярности можно все-таки немного приложить усилий и оборудовать самую простую систему вентиляции.
Если вы будете соблюдать все рекомендации, то вентиляция в парной бане будет справляться со своими функциями на отлично.
Парилка и вентиляция
Устройство бани
Парилка является тем самым местом в русской бане, где происходит очищение и обновление организма. Без свежего воздуха это невозможно, а, значит, вентиляция в парилке бани должна хорошо работать.
Если здесь располагается печь, имеющая поддувало, то можно быть уверенным, что вентиляция будет осуществляться. Через него будет происходить циркуляция воздуха. Только при установке печи надо сделать так, чтобы оно располагалось немного ниже чистового пола. Необходимо учитывать, что такая вентиляция возможна только в момент, когда топится печь.
Поэтому для регулярной вентиляции надо оборудовать отверстия с задвижками, открывая и закрывая которые, можно регулировать поступление чистого воздуха в баню. Здесь достаточно важна вентиляция пола, так как после всех процедур он покрыт водой и надо после использования бани его хорошо просушить и проветрить, иначе через короткое время доски начнут гнить.
Когда затапливается печь, то вентиляционные отверстия надо закрыть до прогрева помещения. Для того чтобы не спровоцировать обратную тягу, надо, чтобы приточные отверстия имели меньший диаметр, чем вытяжные.
Очень часто, когда баня имеет большую площадь и место позволяет, то печь располагают не в парилке. В этом случае уже надо обеспечивать вентиляцию другим способом. Рядом с нагревателем на высоте примерно полуметра делают приточное отверстие, а на другой стороне – вытяжное, немного отступив от потолка.
Все эти способы относятся к естественному процессу вентиляции и, если вы все выполнили верно, то правильная вентиляция бани будет обеспечена.
Алгоритм устройства системы с вентилятором
Вытяжной вентилятор
Пошаговое руководство по установке комбинированного варианта предусматривает усиление нагнетания свежего воздуха специальным широколопастным вентилятором.
- Для работы понадобятся инструменты: ножовка, дрель, трехжильная проводка, пр.
- Приобретается вентилятор расчетной мощности и производительности.
- В деревянном срубе дрелью со специальной воронкой выполняются рядом расположенные дыры.
- При помощи ножовки спиливаются перепонки между ними, дыры объединяются в одно отверстие.
- Таким же образом выполняется канал на вход (выход) воздуха.
- Экспериментально проверяется вектор движения воздушного потока. Для этого отверстия все закупориваются, топится печь. Когда температура в бане превысит +50°С, отверстия открываются. Исследуются потоки воздуха.
- Прокладывается в водонепроницаемой гофрированной оболочке жесткая проводка для питания вентилятора с использованием УЗО.
- По центру вентиляционного отверстия устанавливается вентилятор. Крепится саморезами.
- Изготавливаются или приобретаются заслонки для предотвращения потерь тепла, сокращения времени разогрева печки. Вставляются в закрепленные полозья или монтируются на петлях. Если баня расположена автономно, затворы навешиваются и со стороны улицы.
Итак, нужна ли вентиляция в бане – да, нужна. Можно ли ее устроить самостоятельно без применения сложной оснастки – да, вполне. Но, с обязательным изучением теоретических основ, разработкой проекта и составлением схемы производства работ.
Монтаж вентиляции в построенной бане
Ранее в традиционных русских банях вентиляцией служили только окна и двери. Чуть позже добавилось использование дымоходной трубы.
В уже готовой постройке гораздо сложнее установить вентиляцию, чем во время строительства. Придется пробивать отверстия в стенах и ставить на них специальные заглушки.
Один проем пробивают возле поддувала печи, второе ‒ на противоположной стене под потолком.
Вырезать красивые отверстия проще в бревенчатой бане. А вот в кирпичной или из газоблоков придется постараться, поскольку велика вероятность разрушить целостность стены.
Если возникла необходимость установить вентиляцию в уже готовой бане, то лучше доверить этот процесс мастерам, у которых есть необходимое оборудование и опыт.
Свободный воздухообмен поможет продлить срок службы бани, а грамотно организованная вентиляционная система будет постоянно наполнять помещение свежим воздухом, так что в нем будет легко дышать.
Основные требования, важные моменты
Вентиляция необходима для того, чтобы решать несколько основных задач – в частности:
- вывод отработанного воздуха из бани;
- обеспечение подачи свежего воздуха.
Помимо того, благодаря дополнительной вентиляции парилка быстрее и качественнее просушивается. Вы должны рассмотреть особенности всех существующих на сегодняшний день систем вентиляции, чтобы получить предельно качественный и продуктивный обмен воздуха.
Также необходимо, чтобы температурный режим – важная составляющая любой бани – не был нарушен во время эксплуатации вентиляции. Обмен воздуха следует организовать так, чтобы температурные потоки в помещении распределялись без каких-либо нарушений. Охлажденный воздух должен располагаться только внизу, у пола. По мере поднятия к потолку температура воздуха также должна подниматься.
Схемы вентиляции парилок и бань
Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу)
Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.
С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.
Распределение температуры в парной с вентиляцией
Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.
Виды вытяжек
В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.
При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.
Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

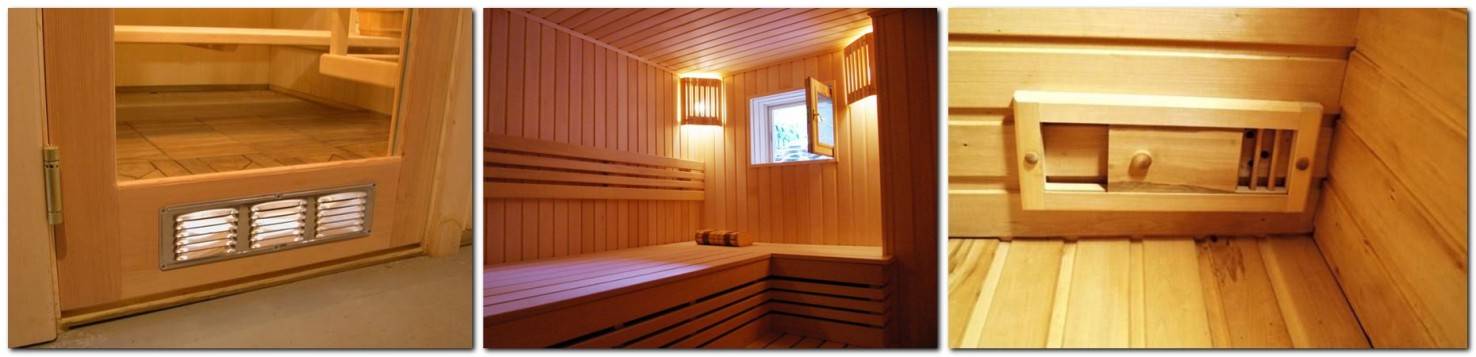

Способы расположения вентиляции в бане
Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.
Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.
Циркуляция горячего воздуха в парилке
Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.
Пошаговый инструктаж по монтажу
Классический порядок работы такой:
- В стенах бани делают два отверстия с поперечными размерами 100-200 мм. Желательно сформировать продухи еще на этапе строительства, чтобы позже не пришлось высекать их в готовых стенах. Одно отверстие выполняют позади печи (или рядом с ней), на расстоянии 20 см от пола. Другое – на противоположной стене, по диагонали, на расстоянии 20 см от потолка.
- В отверстия устанавливают короба. Их можно купить уже готовыми – из металла или пластика. В рубленых банях лучше использовать деревянные короба, сколоченные из досок.
- На приточное отверстие ставят вентиляционную решетку, на вытяжное – задвижку. Если одно из отверстий выходит на улицу, с наружной стороны на короб устанавливают сетку от насекомых.
Но этот порядок работ не единственно правильный — все зависит от того, какое у вас строение и какую схему воздуховодов вы выбрали.
Нужна ли в бане вентиляция и каковы ее основные принципы?
Еще древние зодчие знали, что без доступа свежего воздуха дом или баня быстро разрушатся под воздействием сырости и плесени. Именно для воздухообмена они оставляли между верхними бревнами щели. Сейчас на смену такой простой технологии пришли более эффективные системы. Они требуют некоторого времени на установку и планирование. Есть искушение и вовсе махнуть на этот вопрос рукой, но чем это грозит в результате:
- спустя всего пару лет материалы строения, особенно если оно выполнено по каркасной технологии, придут в негодность из-за постоянной сырости;
- в помещении будет постоянно присутствовать затхлый запах. Особенно он будет ощутим при растапливании бани, а это сведет на нет все удовольствие от процесса;
- пребывание в такой бане не просто станет малоприятным, но и опасным для здоровья. Помимо скопления угарного и углекислого газа, в воздухе будет присутствовать большое количество спор плесени, которые могут вызвать тяжелые легочные и кожные заболевания.
Плесень способна проникать глубоко в древесину, и от нее практически невозможно избавиться
Очевидно, что стоит потратить время и средства для собственной безопасности. Прежде чем браться за работу, изучите основные принципы обустройства вентиляции для бани:
| Принцип | Описание |
|---|---|
| Правильное распределение воздушных потоков | Согласно основным законам физики, горячий воздух поднимается вверх, а холодный – соответственно, опускается вниз. Следует распределить потоки так, чтобы на лежаках была оптимальная температура, а ноги в парилке не мерзли. |
| Сохранение температуры в помещении | Воздухообмен не должен нарушать процесса парения, то есть воздушные потоки не должны охлаждать парилку. |
| Использование материалов, устойчивых к высокой температуре и влажности | Для организации принудительной вентиляции в помещении могут использоваться системы с механической подачей воздуха. Все элементы системы изготавливаются из материалов, устойчивых к высокотемпературному режиму парной и повышенной влажности воздуха. |
А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценный пар и при этом сохранить материалы и здоровье?
Выводы и полезное видео по теме
В сауне вентиляцию можно устроить, используя подручные средства. Видео-ролик о монтаже приточки в сауне:
Вторая часть экономного обустройства вентиляции в парилке – прокладка вытяжного вентканала:
В видео рассмотрены различные схемы вентиляции в банях и саунах:
О создании эффективной вентиляционной системы в парилке подробно изложено в видео ролике:
О правильном проектировании системы вентилирования в сауне и основных ошибках, допускаемых домашними мастерами рассказывается в видео:
Ознакомившись с особенностями вентиляционной системы в сауне, можно правильно спроектировать и обустроить вентиляцию с электрокаменкой. Причем, имея небольшую сауну и желание все сделать своими руками, с установкой удастся справиться самостоятельно.
Главное, правильно рассчитать места расположения входных и выходных отверстий и качественно выполнить монтаж воздуховодов.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о собственном опыте в устройстве вентиляции в сауне или бане. Задавайте вопросы, делитесь полезными сведениями, размещайте фотоснимки по теме.
Выводы и полезное видео по теме
Рассмотрим основные схемы банной вентиляции:
Как обустроить вентиляцию в моечной:
Как просушить баню после использования:
Баня остро нуждается в грамотной вентиляции. От нее зависит безопасность и комфорт принимающих водные процедуры людей и долговечность самой постройки. Обустройство системы нужно выполнять по всем правилам, планируя ее еще на этапе проектирования бани.
Если владелец затрудняется выполнить проект вентиляции самостоятельно, стоит обратиться к специалистам. Тогда новая баня прослужит долго и здесь всегда будет комфортно и безопасно.
У вас есть личный опыт обустройства вентиляции в бане? Вы можете поделиться собственными методами или задать вопросы по теме статьи в расположенном ниже блоке.
