Устройство типовой посудомоечной машины: принцип работы и назначение основных узлов ПММ

Дополнительная функциональность ПММ

Выше были рассмотрены базовые комплектации посудомоечных машин. Недорогие модели различных производителей имеют примерно одинаковую стоимость и функциональность, поэтому мало отличаются друг от друга.

Галерея изображений
Фото из

Таблетки для ПММ растворяются медленно, поэтому их не рекомендуется использовать при быстрых режимах

Функция «Луч на полу» с индикацией времени более дорогостоящая, чем простая полихромная индикация текущего режима

Сенсорная панель на ПММ редко представлена LCD-дисплеем, обычно это моно- или полихромный экран с ограниченным набором символов

Активная сушка в посудомойке часто имеет закрытую конструкцию и требует периодической чистки от пыли

Укладка таблетки «3-в-1» в контейнер

Луч на полу для индикации оставшегося времени

Сенсорная панель у посудомойки

Активная сушка в посудомойке

Но существуют и премиумный класс посудомоечных машин, которые обеспечивают потребителям дополнительные возможности. Такие аппараты могут включать следующие нестандартные комплектующие:

1. Приспособления для сушки посуды: дополнительные ТЭНы, вентиляторы, теплообменники, вентиляционные каналы.
2. Автоматика для защиты панели управления и дверки от действий детей.
3. Направляющие планки для удобной установки корзин в рабочую камеру.
4. Бесшовные панели управления, которые стильно смотрятся и легко моются.
5. Индикаторы оставшегося времени до окончания стирки и длительности каждого этапа мойки.
6. Встроенный водосмягчитель. Он служит довольно долго и подлежит регулярной регенерации.
7. Дополнительные трубки для подключения горячей воды напрямую с водопровода.
8. Сенсорная система, определяющая необходимость добавления смягчающей соли в воду. Иногда она работает полностью автоматически в паре с дозирующим устройством.
9. Блок для моющего средства «3-в-1», позволяющий устанавливать один картридж с моющим веществом, ополаскивателем и смягчающей солью.
10. Встроенные теплообменники, уменьшающие перепады температур и повышающие энергоэффективность ПММ.
11. Датчик чистоты воды. Он помогает определить момент завершения полоскания, экономя время и электроэнергию.
12. Система «луч на полу». Представляет собой проецируемую на пол световую индикацию, позволяющую оценить текущий режим работы аппарата.
13. Система для регуляции высоты расположения корзин с посудой.
14. Сенсор сушки, позволяющий определить её оптимальный режим, исходя из характеристик внешнего воздуха.

Каждая дополнительная деталь в посудомоечной машине увеличивает её стоимость. Профессиональные аппараты включают большинство перечисленных устройств, что обеспечивает высокое качество чистки посуды, энергоэффективность и удобство использования.

Практичные правила эксплуатации прибора, о которых не пишут в инструкции

Чтобы продлить срок службы посудомойки, не стоит подключать её к водоснабжению горячей воды, даже если такая возможность предусмотрена для данной модели – как шланги, так и датчики под действием температуры быстро приходят в негодность. Кроме того, холодная водопроводная вода чище горячей. Для экономии электроэнергии в посудомоечных машинах с турбосушкой, если нет необходимости срочно высушить посуду, можно дождаться начала цикла сушки, выключить питание, открыть дверцу машинки и спокойно досушить посуду естественным путём.

Для чего нужно замачивание грязной посуды

Режим замачивания предусмотрен для отмывания очень сильно загрязнённых столовых приборов с подгоревшими или прилипшими к ним остатками пищи, например, гречневой каши. В таком режиме насос подаёт и разбрызгивает воду маленькими порциями в течение долгого времени, и грязь откисает.

Как происходит процесс мытья

Сначала поступившая вода смешивается с солью и моющим средством, затем тэн её нагревает, затем в зависимости от программы происходит замачивание либо первичное ополаскивание. В процессе ополаскивания вода через разбрызгиватель под давлением подаётся на посуду, смывая остатки пищи. Затем, пройдя через фильтр грубой очистки, та же вода используется для повторного ополаскивания. После этого срабатывает слив, затем резервуар и посуда ополаскиваются чистой водой. Она также сливается, и автоматика включает режим естественной либо принудительной сушки. По её окончанию машина сигнализирует о завершении работы.

Особенности ополаскивания и просушки посуды

При ополаскивании напор идёт под давлением, при одновременном вращении коромысел.

Сушка бывает трёх типов – конденсационная, или естественная, интенсивная с нагнетанием воздуха комнатной температуры, и турбо-сушка, при которой вентилятор нагнетает нагретый воздух. В разных моделях посудомоек предусмотрены определённые режимы сушки.

Практичные правила эксплуатации устройства, которые вы не найдёте в инструкции

Использовать устройство так, как написано в инструкции – это залог качественной работы. Однако не всегда есть возможность (или желание) её читать. Поэтому делимся важными советами и нюансами эксплуатации агрегата:

Посудомойка не предназначена для мытья деревянных изделий. Также будьте осторожны с мытьём керамики, серебра и латуни. А вот стекло и хрусталь можно загружать в устройство без страха, что они разобьются. Для них предусмотрена специальная программа.
Острые предметы кладите в специально сделанные для них отсеки в корзине или в верхний короб

Важно, чтобы они не мешали двигаться коромыслам.
Блокируйте агрегат на время работы, чтобы избежать риска ожога.
Не открывайте дверцу сразу после того, как закончилась мойка. Пускай посуда немного остынет.

Если вы хотите помыть посуду моющим, которое используете для мытья посуды вручную, то помните о том, что оно не должно сильно пениться. Поскольку это навредит устройству. Не рекомендуется погружать в агрегат в качестве моющего обычное или хозяйственное мыло. Ни в коем случае не ставьте режим сушки, если положили в мойку пластиковую посуду. Она может в результате либо потечь, либо сильно размягчиться.

Типы современных моделей

Далеко не все квартиры имеют просторные кухни, способные вместить полноразмерные посудомоечные машины. Поэтому производители изобрели множество альтернативных устройств, способных мыть посуду и не занимать много место. Все они являются исключительно электрическими с принудительным нагнетанием водяного напора.

Можно выделить четыре конструкционные типа ПММ:

1. Встраиваемые под столешницу.
2. Стоящие отдельно.
3. Компактные переносные.
4. С вертикальной загрузкой.

Встраиваемые под столешницу ПММ обычно имеют глубину 57 см, которая позволяет провести между аппаратом и стеной необходимые коммуникации. Но различные модели могут существенно отличаться по своим характеристикам друг от друга, что стоит учитывать при выборе подходящей посудомойки. Основные критерии выбора и рейтинг лучших встраиваемых моделей мы рассмотрели в этой публикации.

При правильном монтаже передний край встраиваемой машинки  с глубиной в 57 см будет находиться вровень со столом. Подробнее о монтаже встраиваемой посудомойки мы писали здесь.

По ширине посудомойки могут быть компактными (44-46 см) или полноразмерными (56-60см). Высота у них обычно стандартна – 81-82 см с возможностью регулировки.

Отдельностоящие ПММ оборудованы красивой и прочной верхней панелью, на которой можно положить какие-либо вещи. Вибрация машинки при работе минимальна, поэтому за соскальзывание предметов можно не беспокоиться. Детальнее о характеристиках отдельностоящих машин и особенностях выбора лучшей мы говорили в следующей статье.

Такие аппараты устанавливаются или около края столешницы, или в соседней комнате, где есть необходимые коммуникации. Размеры отдельно стоящих ПММ аналогичны встраиваемым.

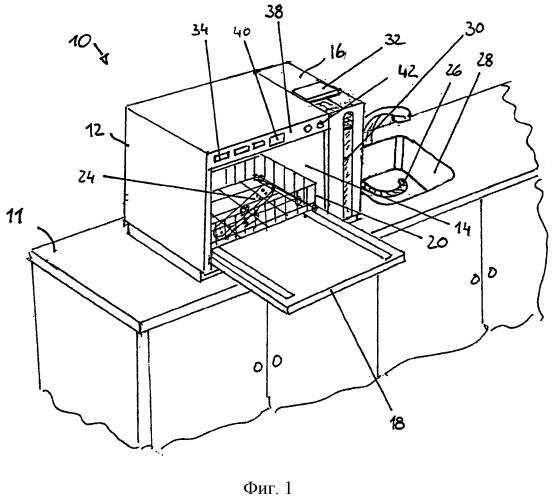

Компактные переносные посудомоечные машины удобны при проживании в арендованных квартирах. Они не требуют монтажных работ и могут устанавливаться как на полу, так и на столе. Типичным размером такой ПММ является 44*55*50 см, что следует учитывать при выборе.

Для их подключения достаточно присоединить гибкий шланг к водопроводному крану и опустить трубку слива машинки в раковину.

С вертикальной загрузкой ПММ производятся редко. Они имеют обычно один уровень закладки посуды, поэтому функционально ограничены.

Вне зависимости от типа посудомоек, их принцип работы схож. Однако технические особенности моделей всё же влияют на качество очистки посуды и энергоэффективность аппаратов в целом.

3 Дополнительные устройства, детали и вещества

Для усовершенствования агрегатов и облегчения их использования фирмы, производящие подобные аппараты, улучшают существующие функции и разрабатывают новые. Это возможно путем установки в ПМ дополнительных модулей и применением других химических веществ:

Название	Предназначение и особенности
Электронагреватель и кулер	Устанавливаются для обеспечения режима «Турбо» — ускоренной сушки содержимого камеры
Датчик загрязненности рабочей жидкости	Сенсор следит за водой в бытовом приборе и по степени ее чистоты автоматически подбирает программу или функцию для мытья. Он помогает определить процентное содержание (соотношение) жидкости и моющего состава, их расход, температуру внутри камеры и прочее
Сенсор для определения количества соли	Кроме своей основной функции, сигнализирует о наличии в ПМ ополаскивающего вещества
Датчик сушки Sensor Dry	Этот элемент устанавливают в современных машинках высокого класса, в которых есть такая функция. Он служит для измерения температуры окружающего воздуха, набранной воды и автоматического выбора программы или метода сушки
Сенсор жесткости жидкости	От показаний этого узла, который ставится лишь в дорогие ПМ, зависит выбор метода (программы) стирки
Держатель посуды для напитков	Создан для мытья бокалов, фужеров или рюмок, бывает двух видов: 1. Вилка из пластика или металла. 2. Подвес с прорезями. Для старых типов машинок этот элемент покупают отдельно. Сейчас многие производители современных моделей начали выпуск такого модуля, поэтому держатель есть в некоторых новых агрегатах. Он укрепляется на корзину или под потолок рабочей камеры
Коромысло для нестандартных предметов	Оно было специально разработано для установки и мытья противней. Но на нем можно укрепить и другие предметы, подходящие по размеру (подносы, тазы и прочее)
Красный или зеленый луч	Служит для высвечивания номера или названия программы, включенной на аппарате и операции, которую он делает в данный момент. Этот индикатор направлен вниз и отображает информацию на поверхности пола. На новых моделях этот луч дополнительно указывает процент выполнения программы и время, оставшееся до завершения процесса
Минерал цеолит	Необходим для улучшения качества мытья. Это вещество обладает свойствами быстрого впитывания влаги, отдавая взамен тепло, за счет чего уменьшается время сушки влажной посуды

История посудомоечной машины

Для начала предлагаем окунуться немного в историю и выяснить, откуда же взялся этот чудо-прибор.

Первая посудомоечная машина появилась в 1850 году в Америке. 14 мая патент на устройство получил Джоул Гуотон. Но тогда, вместо облегчения процесса мытья посуды, прибор усложнял его. Это был бак, в который наливалась вода. В нём находилась посуда. А внизу были ведёрки. И вот воду наливали сверху, она проходила через посуду и оказывалась в вёдрах. Также к устройству была приделана ручка. Её использовали, когда вёдра уже наполнились. Она поднимала их вверх, чтобы вода снова заливалась в бак и мыла посуду. Это надо было делать руками. Поэтому проще было разобраться с посудой без помощи этого агрегата. Из-за своей непрактичности аппарат не был востребованным.

Некоторое время машиной никто не занимался. Но позже внучка изобретателя парохода Джона Фитка Джозефина Кокрейн усовершенствовала прибор. Ей надо было мыть фарфоровые сервизы. Они были крайне хрупкими, поэтому иногда они разбивались. Тогда она решила, что изобретёт посудомойку сама, и сказала всемирно известную фразу: «Если никто другой не собирается изобрести посудомоечную машину, то это сделаю я».

Решимости в этом деле она набралась после смерти её мужа. Она не имела средств к существованию, да ещё и получила кучу долгов от супруга. Несколько месяцев женщина работала над своим изобретением. И в 1885 году она создала заветную посудомойку. В этом же году Джозефина её запатентовала. Её устройство выглядело как огромная бадья, в середину которой надо было наливать воду. По центру агрегат имел ось, которую вращали два поршневых насоса внизу машины. Сверху на эту ось надевали металлическую корзину. В неё устанавливали грязную посуду. Внизу под бадьёй находился нагреватель для воды. Когда вода закипала, то поднималась и мыла посуду. Устройство нормально выполняло свои функции, но не так хорошо, как хотелось бы. Но Джозефина начала активно производить свой агрегат и продавать домохозяйкам. А после того как две машины купила большая гостиница, все захотели стать обладателями этой чудо-машины.

Совсем скоро изобретение заметили в мире, и женщина создала собственную фирму по его производству.

К тому же из-за депрессии в Америке и Второй мировой войны техника не очень быстро набирала популярность. Только в 50-х годах ХХ столетия агрегаты начали активно продаваться. У людей улучшалось благосостояние, а женщины начали ходить на работу, и времени на мойку посуды было совсем мало. Прибор становился очень востребованным.

В это же время придумали и первую электрическую посудомойку. На этот раз всё произошло в Германии. Придумали её на фирме Miele. Она тогда выглядела как цилиндр, в который сверху загружалась посуда. У неё были колесики, которые позволяли легко перемещать устройство. Но мыла машина очень плохо, поэтому не пользовалась популярностью.

А в 1960 году случился огромный прорыв. Тогда появилась полностью автоматизированная посудомоечная машина. Она очень сильно похожа на то устройство, которое мы знаем сегодня. Посуду устанавливали в специальное место, затем туда поступала вода и моющее средство. После мойки вся жидкость сливалась, и посуда ополаскивалась чистой водой. Работало устройство довольно хорошо. И спрос очень вырос.

А уже потом посудомойку немного усовершенствовали, добавили больше функций, подправили внешний вид, и она превратилась в тот агрегат, который мы все хорошо знаем.

А теперь перейдём непосредственно к изучению устройства посудомойки.

Базовые элементы

Все устройства для мытья посуды имеют одинаковые детали, которые взаимозаменяемы на многих моделях. Чтобы увидеть их, следует снять корпус, открутив несколько винтов. Внутренность состоит из следующих деталей:

1. Насос циркуляционный. Он совмещен с двигателем ПММ и служит для нагнетания и подачи жидкости к разбрызгивателям коромысел.
2. Дренажный насос (ДН). Он необходим для отвода воды по окончании процесса.
3. Помпа. Закреплена на корпусе двигателя и служит для удаления жидкости, кусочков еды и жира из фильтра.
4. Нагреватель проточный. Обеспечивает нагрев жидкости до той температуры, которая задана программой. Устанавливается внутри основного насоса ДН.
5. Плата управления ПММ. Это главный «мозг», поддерживающий работу всех узлов аппарата.
6. Шланг заливной. Служит для забора (поступления) рабочей жидкости в бак агрегата. Он оборудован защитным узлом от протечек.
7. Шланг сливной. Имеет несколько патрубков для отвода воды из внутренностей агрегата и вывода загрязненной жидкости в систему канализации.
8. Прессостат. Этот датчик предназначен для замера уровня воды в ПММ и величины давления в трубках.
9. Ионообменник. Это резервуар со специальной смолой, необходимой для смягчения рабочей жидкости.
10. Фильтр очистки. Он установлен у входного шланга (заливного) «посудомойки» и защищает аппарат от попадания в его систему ржавчины, песка и других мелкофракционных элементов из водопровода. Он предназначен для задержки любых видов загрязнений, так как в двигатель должна поступать идеально чистая вода.
11. Шланги и хомуты. Обеспечивают беспрепятственное прохождение рабочей среды между узлами.
12. Электропроводка необходима для функционирования аппарата.
13. Шумоизоляция – заглушает звуки работающих моторов и насосов.
14. Водосборник.

При осмотре ПММ со стороны расположения бака становятся видны следующие элементы:

1. Разбрызгиватели (в обиходе – коромысла) нижний и верхний, через которые идет вброс воды в машину. Они вращаются в процессе мытья и разбрызгивают воду на посуду.
2. Корзины (сетки из нержавейки) для укладки в них посуды и столовых принадлежностей.
3. Двухфильтровый блок. Он состоит из двух емкостей с очень мелкой сеткой, одна из которых установлена на дне ПММ. Второй фильтр располагается сверху первого.
4. Отделение для соли.
5. Ёмкости, предназначенные для моющих веществ (размещены на дверце).
6. Резина, уплотняющая бак.

Как выбрать?

Критерии выбора ПММ «Беко»:

• Уровень расхода воды. Класс энергопотребления. Чем выше класс энергоэффективности и меньше расход воды, тем экономичнее техника. Тем меньше будут ваши счета за свет и воду. Наивысший класс энергоэффективности — лучший выбор. Если в модификации предусмотрены быстрые и экономные программы, ЭКО-режимы, то вы сможете быстро помыть тарелки с наименьшими затратами ресурсов. Желательно, чтобы присутствовала 50% загрузка — это также поможет сэкономить.
• Простота управления. Все версии «Беко» имеют электронный тип управления. Его способны освоить даже дети. Желательно брать ПММ с автоматическими программами — они избавят вас от выбора режимов. Просто загрузите посуду и нажмете кнопку, машина сама найдет оптимальные условия мойки, оценив загрязненность и объем работы.
• Индикация. Благодаря индикаторам соли и ополаскивателя, удается обеспечить идеальные условия мойки. Не лишним будет и звуковой сигнал.
• Дисплей. Это удобно, но не является необходимостью.
• Защищенность от протечек. Лучше — полная. Частичная не защитит вас от затопления.
• Программное обеспечение. Нет обычного режима. Приходится либо выбирать, либо включать автоматическую программу, если она есть. Вместо обычной программы производитель предлагает на выбор следующие —интенсив, экспресс, эконом и деликатный режим, а также замачивание.

Проблемы в работе посудомоечной машины, пути их решения

Часто случается такое, что запускается программа, индикатор горит, в машинку наливается вода, она работает нужное время. Но потом оказывается, что посудомоечная машина не моет посуду, а просто жужжит. Это может случиться из-за засора в фильтре на дне или форсунок. Просто промойте фильтр или зубочисткой прочистите форсунки. Также это может быть спровоцировано поломкой циркуляционного насоса. Для того чтобы его починить, надо разобрать устройство. Лучше для этого вызвать специалиста. Крыться проблема может и в обмотке двигателя. Надо проверить агрегат с помощью мультиметра на наличие замыкания или обрыва сети.

• Если в машинке переливается вода, то у неё сломан датчик воды. Он находится на дне. Его надо обязательно заменить на новый.
• А если вода наливается, когда машинка выключена, то нужна замена электромагнитного клапана.
• В случае если в машину наливается слишком холодная вода, а об этом сообщает специальный датчик, надо проверить исправность ТЭНа, правильность давления в камере и работу самого датчика.
• Если из устройства не сливается вода, то может быть сломана сливная помпа. А если часть воды уходит, а часть остаётся, то надо разобраться с подключением шланга. Также убедитесь, что нет засора в сливном насосе.
• Посудомойка может бить вас током при наличии трещин и повреждений тэна. Осмотрите его и при надобности замените.
• Если посудомоечная машина не забирает моющее, то надо очистить форсунки и проверить напор воды.
• В том, что устройство начало сильно шуметь, виноваты подшипники и электродвигатели. Также надо проверить и сальник.
• Протечку воды могут вызывать повреждения соединений, патрубка, шлангов, бокового бачка или уплотнителя дверцы.

Как устроена посудомоечная машина

Все посудомойки внутри состоят из одинаковых узлов и деталей. Разница может быть в дополнительном функционале и необходимых к нему элементов.

ПММ Bosch, Electrolux, Ariston, Siemens, Zanussi состоят из таких базовых деталей:

• Двигатель. Служит для запуска узлов посудомойки.
• Циркуляционный блок. Подает воду в систему и способствует ее рециркуляции. Вода проходит через циркуляционный насос, откуда подается в коромысла и под напором вылетает из форсунок. Струи смывают загрязнения с посуды и стекают в фильтр, очищаются и снова подаются в разбрызгиватели.
• Нагревательный элемент. Проточный ТЭН является часть главного блока. Вода проходит через нагреватель и моментально достигает нужной температуры.
• Сливная помпа откачивает отработанную воду из бака.
• Сливной патрубок и шланг обеспечивают отток в канализационную систему.
• Заборный шланг либо шланг «Аквастоп» защищает технику от протечек.
• Фильтр-сеточка на входе заливного клапана предохраняет систему от засоров из водопровода (ржавчина, мелкий мусор).

• Прессостат (в некоторых моделях — датчик потока). Определяет количество воды в баке, затем посылает сигнал на модуль управления.
• Предохранительное устройство.
• Водосборник.
• Резервуар для смягчения воды и ликвидации тяжелых примесей. Его следует постоянно пополнять специальной солью.
• Блок управления с электронной платой — «мозг» посудомойки. Управляет всеми узлами и процессами в машине.
• Проводка, шланги, хомуты.
• Изоляция от шума.

Схема посудомойки

Посудомоечные машины могут быть разных типов: встраиваемые, компактные, отдельностящие. При этом внутренняя конструкция бункера не меняется:

Корпус выполнен из нержавеющей стали.

• Внутри, если открыть дверцу, находятся верхний и нижний разбрызгиватели. Их может быть от одного до четырех штук.
• Контейнеры для тарелок, отделения для вилок, ложек, ножей.

• Дренажный фильтр с крупной и мелкой сеткой.
• Отделение для соли.
• На дверце отсеки для моющих средств, таблеток, капсул.
• Уплотнитель по периметру дверцы.
• Панель управления, которая может включать клавиши, дисплей, индикаторы.

Это интересно: Роботы-пылесосы iRobot: ТОП-8 лучших моделей + отзывы

История создания посудомоечной машины

Первым патент на машину для мойки посуды получил Джоуль Гуотон в 1850 году. Она отличалась ручным управлением и некачественным процессом очистки. До него уже пытались создать нечто подобное, но попытки не увенчались успехом. Они так и не вошли в историю. Конструкция Гуотона была малоэффективна. Цилиндр, внутри которого располагалась специальная шахта. По ней вода стекала в вёдра, которые после поднимались вручную и снова выливались.
Следом за ним в 1855 году Джозефина Кокрейн приобрела патент на машину уже нового образца. История уходит далеко в её прошлое. Фарфоровая посуда легко бьётся, а такой у неё было много. Однажды, недосчитавшись нескольких фарфоровых тарелок, она решила создать посудомоечную машину. Её муж умер, оставив большие долги. Встав на путь бедности, она зашла в сарай и вышла оттуда через несколько месяцев, представив всем свою машину, которая сама моет посуду. Этот вариант уже был близок к современному.

Барабан мог вращаться, качество повысилось, проводился нагрев воды. Но, за неимением специалистов по ремонту и из-за высокой цены, не получалось её распространить. Также служанки устраивали протесты. Их аргументом было то, что из-за посудомоечной машины они остаются без работы. В 50-х годах двадцатого века машинка начала хорошо продаваться.

Материальное состояние улучшилось, многие женщины вышли работать. На мытьё посуды стало уходить меньше времени, и посудомоечная машина стала актуальным приобретением. 1929 год славится созданием первой электрической посудомоечной машины.

Создание машины на автоматическом управлении пришлось на 1960 год. Этот вариант очень похож на современный. Устанавливалась посуда. После туда поступало моющее средство и горячая вода. Далее вода сливалась, и посуда ополаскивалась. В 1978 году создана машина на сенсорном управлении.

Устройство современной машины

Классическая ПММ имеет вертикальную или горизонтальную корзину, куда загружается посуда.

Основные компоненты машины:

• Моечная камера.
• Сливной насос для слива грязи в канализацию.
• Фильтр очищения от остатков еды.
• Ионообменник, чтобы смягчать жесткость воды.
• Экран и окно выбора режима работы.
• Нагреватель воды.
• Датчики температуры.
• Фильтр для очищения подаваемой воды.
• Верхний и нижний разбрызгиватели.
• Циркуляционный насос для подачи воды.

Детали соединены в один механизм и выполняют общую функцию. В некоторых ПММ присутствуют также установки для сушки посуды.

Устройство ПММ

Особенности некоторых моделей посудомоек

В зависимости от того, какой вид сушки реализован в ПММ, она может оснащаться теплообменником (конвекционная сушка) либо дополнительным нагревателем воздуха и вентилятором (турбосушка). Некоторые новые модели снабжены блоком с цеолитом.

Теплообменник – это емкость внутри ПММ, наполненная холодной водой. После мытья влага испаряется с поверхности посуды и конденсируется на холодных поверхностях теплообменника и камеры. Таким образом посудный инвентарь высушивается естественным путем, но это – длительный процесс.

С турбосушкой все понятно – вентилятор обдувает нагретым воздухом содержимое камеры. Все быстро высыхает, но вентилятор создает небольшой дополнительный шум. Сушка с минералом цеолитом начала применяться недавно. Принцип работы прост: при поглощении влаги минерал разогревается, нагревая и высушивая при этом воздух внутри камеры. Заменять или добавлять цеолит не требуется – он способен самостоятельно регенерироваться.

В последних моделях посудомоечных машин реализована интересная функция: информация о том, сколько времени осталось до окончания работы, проецируется на поверхность пола. Есть похожие варианты с красным лазерным «зайчиком», сообщающем об окончании работы.

Наблюдая за информацией на полу, легче контролировать работу посудомойки издалека

Как видите, в работе и устройстве посудомоечных машин нет ничего сложного. Разобравшись с принципом работы и устройством ПММ, вам будет намного проще эксплуатировать эту технику.

Ионообменник с солью – принцип действия и назначение

Некоторые владельцы посудомоечных машин ошибочно считают, что регенерирующая натриевая соль и моющее средство — это одно и то же. Однако эти составы выполняют разные функции, а кроме того, засыпаются в разные контейнеры. Порошок засыпается в емкость, расположенную в люке устройства, соль добавляется в резервуар, находящийся на дне моющей камеры.

Конечно, можно найти специальные «таблетки», в которых уже содержится необходимое количество соли. Такое средство помещают в резервуар крышки посудомойки. Но в том случае, если водопроводная вода слишком жесткая, и в ней содержится большое количество кальция и магния, то желательно использовать для ионообменника специальный солевой состав. В противном случае устройство довольно быстро выйдет из строя.

В каждой посудомоечной машине есть ионообменник. В нем содержится смола, состоящая из хлорида натрия. Вода, предназначенная для мытья посуды, из водопровода попадает сначала в ионообменник, где происходит замещение ионами натрия кальция и магния, содержащихся в жидкости. Данная химическая реакция позволяет избежать образования накипи на деталях машинки, а также появления разводов на вымытой посуде.

В процессе работы устройства натриевая соль постепенно вымывается из блока. В таком случае необходимо использовать для добавления новой порции специальные посудомоечные составы, в которых содержание NaCl превышает 99%. Использование обыкновенной пищевой соли запрещено.

Расход натриевой соли зависит от режима работы машины. Чаще всего его можно настроить вручную. Однако в дальнейшем придется постоянно следить за составом воды и при необходимости проводить дополнительные настройки.

Вам может быть интересно: как выбрать посудомоечную машину.

Это интересно: Паровая швабра: что это такое, как работает, плюсы и минусы

Конструктивные составляющие посудомойки

Посудомоечная машина является сложной техникой, в которой переплетены электрические, механические и химические взаимодействия.

Главная функция у неё одна – очистить от загрязнений вложенную внутрь посуду. Но обеспечение хорошего результата возможно только при правильной работе её узлов.

При мытье посуды без моющего средства на внутренней стороне трубок циркуляционного насоса быстро оседает слой жира, который может привести к сужению их просвета и перегоранию двигателя

К основным деталям посудомоечной машины относят:

1. Панель управления.
2. Герметически закрывающаяся внутренняя камера.
3. Блоки распылителей (коромысел).
4. Циркуляционный насос, обеспечивающий возврат на распылители стекающей воды.
5. Отсек для моющего средства, ополаскивателя, смягчителя воды.
6. Корзины для посуды, полки для бокалов.
7. Система водяных фильтров.
8. Проточный нагревательный элемент.
9. Поплавковый выключатель.
10. Шнур питания.
11. Впускной водный клапан.
12. Сливная помпа.
13. Система шлангов.
14. Прессостат.
15. Лампа.

Перечисленные детали составляют основу типовой ПММ, но в её конструкции могут быть предусмотрены и другие модули. Пользователю для обозрения доступно только внутреннее пространство моющей камеры. Именно в нем расположены основные элементы, отвечающие за чистоту обрабатываемой посуды.

За дверкой посудомоечной машины скрывается внутреннее пространство с механизмом, который непосредственно отвечает за чистку посуды. Не во всех аппаратах он одинаков: дорогие ПММ обеспечивают обрызгивание со всех сторон, а самые дешевые – только снизу.

Металлические стенки внутреннего пространства ПММ обычно идеально чистые, а вот её фильтр требует периодической очистки, чтобы грязь не мешала работе сливной помпы (+)

Основными деталями, расположенными внутри рабочего пространства посудомоечной машины, являются:

1. Корпус ПММ. Выполненен из нержавейки. Его стенки не испытывают сильного механического воздействия, поэтому толщина металла у бака минимальна.
2. Коромысла для разбрызгивания жидкости под давлением. Они не имеют специального привода, а вращаются благодаря косому расположению нескольких выходных отверстий.
3. Корзины для укладки посуды. Их во внутреннем пространстве может помещаться несколько. Размер корзин обычно отличается: внизу располагается более просторная для кастрюль, а вверху – компактная для тарелок, кружек, столовых приборов.
4. Система фильтров. Находится в нижнем секторе бака, состоит из верхней сетки и расположенного под ней решетчатого стакана.
5. Отсек для загрузки средств. Предназначен для моющего вещества, ополаскивателя и смягчителя воды. Эти три емкости могут быть расположены отдельно или соединяться в рамках одного дозатора.
6. Уплотняющие резинки и лампочка.

Без перечисленных компонентов посудомоечная машина просто не сможет качественно выполнять свои функции. Но внутри ПММ могут устанавливаться и другие элементы, обеспечивающие расширенные возможности и позволяющие облегчить работу с устройством.

С типичным устройством и принципом действия посудомоек можно наглядно ознакомиться в ролике, знакомящем со спецификой работы агрегатов Bosch:

Варианты сушки посуды в посудомоечной машине

В настоящее время режим сушки предусмотрен практически во всех моделях. Исключение составляют только самые бюджетные машинки. В остальных случаях сушка посуды осуществляется следующими способами:

• с помощью теплообменника (конденсационная);
• греющейся спиралью и вентилятором (турбообдув);
• цеолитовым блоком.

Теплообменник представляет собой пластиковый контейнер с холодной водой внутри. Здесь принцип действия основан на том, что после мытья посуды вся оставшаяся вода испаряется и оседает в виде конденсата на поверхности этого блока. Конечно, такой способ сушки требует много времени, зато никаких затрат электроэнергии при этом не происходит.

С помощью вентилятора высушить посуду получиться намного быстрее. Однако такой способ является энергозатратным

Кроме того, при выборе машинки необходимо обратить внимание на уплотнительное кольцо крышки-люка. Оно должно не только предотвращать протечки, но и способствовать снижению уровня шума при работе вентилятора

Третий способ является самым современным и пока что имеется далеко не у всех производителей машинок. Здесь цеолит, расположенный в блоке, при впитывании влаги выделяет тепло, которое направлено на сушку посуды. При этом менять минерал необходимости нет – со временем он сам восстанавливается и избавляется от избытка влаги.

Емкость с цеолитом выделяет тепло и сушит посуду

Преимущества

• На нержавеющей стали не остаются отпечатки пальцев — такую особенность нечасто встретишь у ПММ среднего ценового уровня, тем более у эконом-класса.
• Эргономичность камеры. Бункер вместителен — можно поставить длинную утварь, объемистые кастрюли, даже тарелка для пиццы влезет. Удобная регулировка верхней корзины.
• Экономичность в плане потребления энергии. При том, сколько времени длятся циклы мойки, это крайне важный показатель для потребителей.
• Гибкость системы половинной загрузки. Если у многих конкурентов в данном режиме предусмотрена загрузка только нижней корзинки, то у «Веко» можно использовать любую корзинку.
• Чувствительная электроника мгновенно реагирует на малейшие протечки.

Заключение

При эксплуатации посудомойки нужно проявлять внимательность, следить за исправным состоянием всех деталей, вовремя пополнять запасы используемых средств. Тогда агрегат прослужит долго и будет функционировать исправно.

Источники

• https://kachestvolife.club/o-chistote/bytovaya-tehnika/chto-nuzhno-sdelat-pered-pervym-zapuskom-posudomoechnoy-mashiny
• https://hozsekretiki.ru/tehnika/pervyj-zapusk-posudomoechnoj-mashiny.html
• https://kuhniclub.ru/tehnika/pervyj-zapusk-posudomoechnoj-mashiny.html
• https://stirkaved.ru/pervyj-zapusk-posudomoechnoj-mashiny.html
• https://rem.ninja/kuhnya/uhod/ispolzovanie-posudomoechnoj-mashiny.html
• https://Otbelim.com/bytovaya-tehnika/posudomoechnaya-mashina/kak-polzovatsa-posudomoecnoj-masinoj.html
