Устройство дренажа вокруг дома: проектирование и обустройство дренажной системы своими руками

Что такое дрены и для чего нужны

Комплекс труб и колодцев

Дрены или трубы водоотведения используются для осушения местности от избыточной влаги, грунтовых или почвенных вод. Система дрен образует дренаж – комплекс труб, которые способствуют сохранению качества почвы, стабильности технических и жилых построек.

Воду в поверхностных слоях грунта или под фундаментом здания на дачном участке необходимо отводить, чтобы:

• Садовое здание не «покосилось», его фундамент не просел
• На площадках и дорожках не оставались лужи из-за застоя воды
• Не произошло подтопления подвалов и цокольных этажей
• Избежать появления грибков на стенах строений из-за чрезмерной сырости
• Не допустить разрушения несущих частей здания или отдельных элементов конструкций под воздействием солей и агрессивных химических соединений, содержащихся в воде
• Предотвратить переувлажнение и промерзание грунта в зимний период, что негативно отразится на всхожести, цветении и плодоношении садовых культур
• Избежать вымывания плодородного слоя почвы на садовых участках с уклоном

Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)

Как выглядит устройство ливневой канализации и последовательность строительных работ по ее организации

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

• Открытый лоток для линейной конструкции.
• Дождеприемник для точечной конструкции.
• Пескоуловитель.
• Придверный поддон.
• Смотровой колодец.
• Коллектор.
• Трубы дренажные.
• Люк канализациолнный.
• Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

• Сведения о количестве выпадающих осадков в регионе.
• Максимальный уровень снежного покрова и дождевых осадков.
• Рельеф и общая площадь участка, с которого производится сток.
• Данные о коммуникационных сетях, находящихся под землей.
• Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

• Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
• На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
• Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
• Смонтировать трубопровод, соблюдая углы уклона.
• Установить лотки, дождеприемники и подсоединить их к трубам.
• Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
• Засыпать траншею слоем песка или гравия и утрамбовать его.
• Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

• Раз в 6 месяцев следует проводить очистку стоков.
• Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
• На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Как сделать дренаж на участке своими руками. Каналы открытого и закрытого типа

Осушение почвы может осуществляться с использованием открытых траншей или специализированных труб, помещенных в землю.Первые из них отличаются простотой в устройстве, но смотрятся не очень эстетично. В связи с этим некоторые застройщики создают каналы закрытого типа, не нарушающие привлекательности ландшафта.

Открытый дренаж вокруг жилого дома с использованием лотков и решеток

Поверхностные линии

Хотя системы поверхностного сбора являются относительно простыми, они позволяют эффективно отводить влагу с территории участка в виде атмосферных осадков. По специальным лоткам и впадинам вода направляется в центральную сточную канаву или сливной колодец. Из достоинств можно выделить:

• высокую скорость возведения;
• небольшие затраты;
• достаточный уровень эффективности;
• легкость в очистке.

Дренажная траншея на краю загородного участка

Закрытые водоотводы

Системы с глубинными линиями идеально подходят как для отвода ливневых, так и грунтовых вод, залегающих в непосредственной близости. Чаще всего они устраиваются с использованием полимерных труб, которые погружаются в землю на определенное расстояние.

Закрытая система трубопроводов, предназначенная для точечного сбора влаги

На практике хорошо применимы два вида дренажа с закрытыми каналами:

• точечный (сбор воды происходит в одном месте);
• линейный (сбор влаги обеспечивается по всему трубопроводу посредством специальных отверстий).

Обратите внимание! В рамках одного участка представленные виды можно комбинировать. К примеру, для водосточной системы дома можно использовать точечный сбор, а для грунтовых вод – линейный

Монтаж пристенного дренажа

Если у вас есть желание самостоятельно обустроить систему водоотведения, то знайте, что эта работа по плечу каждому. Поэтому смело исправляйте ошибки, допущенные при строительстве дома, так как дрены желательно устанавливать еще на стадии возведения того или иного строения.

Чтобы реализовать задуманное на практике, следует уяснить основы создания рассматриваемого вида систем, а затем произвести рытье траншей и укладку труб. Водоводы, известные как дрены, требуется располагать под определенным уклоном по отношению к накопительному колодцу, который должен составлять примерно 2 градуса, отталкиваясь от наивысшей точки дренажной системы.

Если перевести это в сантиметры и погонные метры, то получится, что на каждую указанную длину трубы должно приходиться 2 см понижения.

При укладке цилиндрических изделий без изгибов следует устанавливать смотровые колодцы на удалении не более 40 м. В случае если предполагается наличие поворотов водоводов, то такие колодцы должны располагаться на расстоянии не более 25 м от тех мест, где наблюдаются такого рода изгибы.

Монтаж труб производится на глубину от 30 до 50 см от той точки отсчета, которая устанавливается на уровне нижнего основания фундамента. При этом требуется соблюдать еще одно условие: глубина системы дренажа не может быть выше глубины промерзания почвы.

В то же время сооружаемая отмостка должна иметь достаточную ширину для исключения возможности попадания воды в грунт, находящийся между домом и системой дренажа. Отмостку следует воспринимать как слой теплоизоляции, который способствует уменьшению глубины промерзания почвы и защите водоводов.

По типу размещения и конструкции

Различают всего три вида дренажа,

Дренаж для частного дома бывает следующих видов:

1. Кольцевой.
2. Пластовый.
3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
2. Дно канавы засыпают песком и формируют правильное направление движения воды.
3. Выкладывают полотно геотекстиля.
4. Засыпается псефитовая порода — гравий, щебень.
5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
7. Повторяются пункт 3 и 4 в обратном порядке.
8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
4. Укладывается слой геоткани.
5. Поверх полотна засыпают щебенку.
6. Укладываются дрены отверстиями вниз.
7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
8. Совмещают трубы с коллектором.
9. Поверх дрен высыпают псефит.
10. Выкладывают еще один слой синтетического полотна.
11. Получившийся пристенный дренаж фундамента засыпают грунтом.

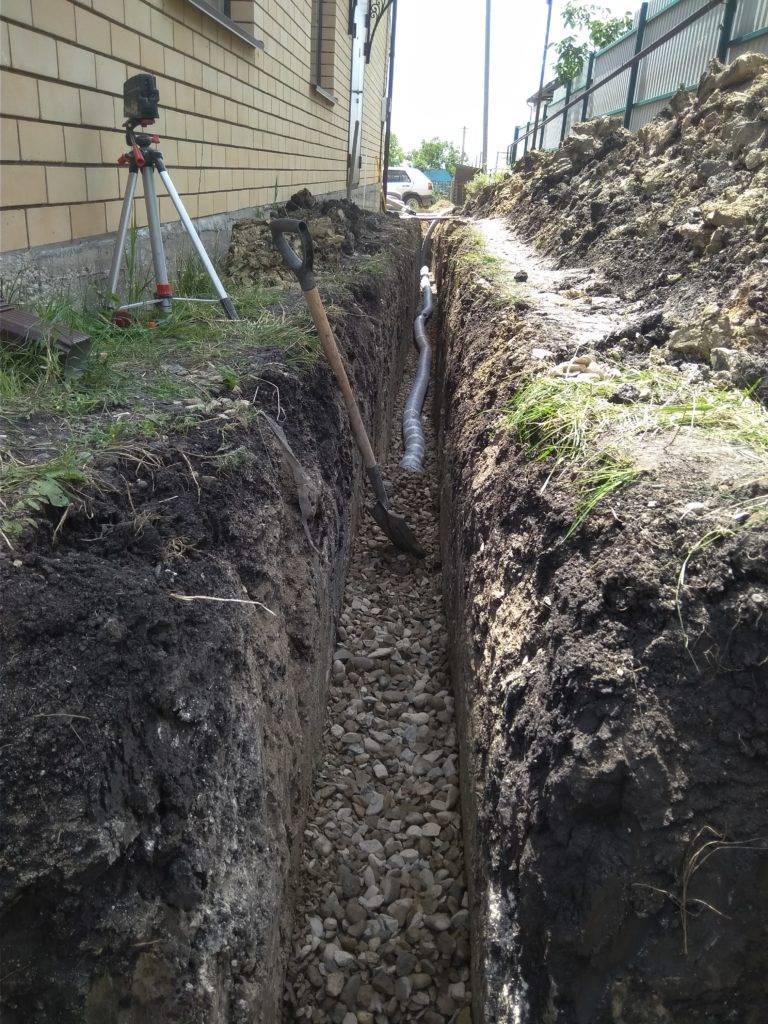

Как самостоятельно сделать пристенный дренаж

Если есть угроза подтопления фундамента здания в результате сильных дождей или таяния снега, нужно подумать над тем, чтобы обустроить дренаж пристенный.

Он обеспечит отведение лишней влаги от дома, продлит срок его эксплуатации.

Рассматриваемый вид дренажа будет актуальным в таких случаях:

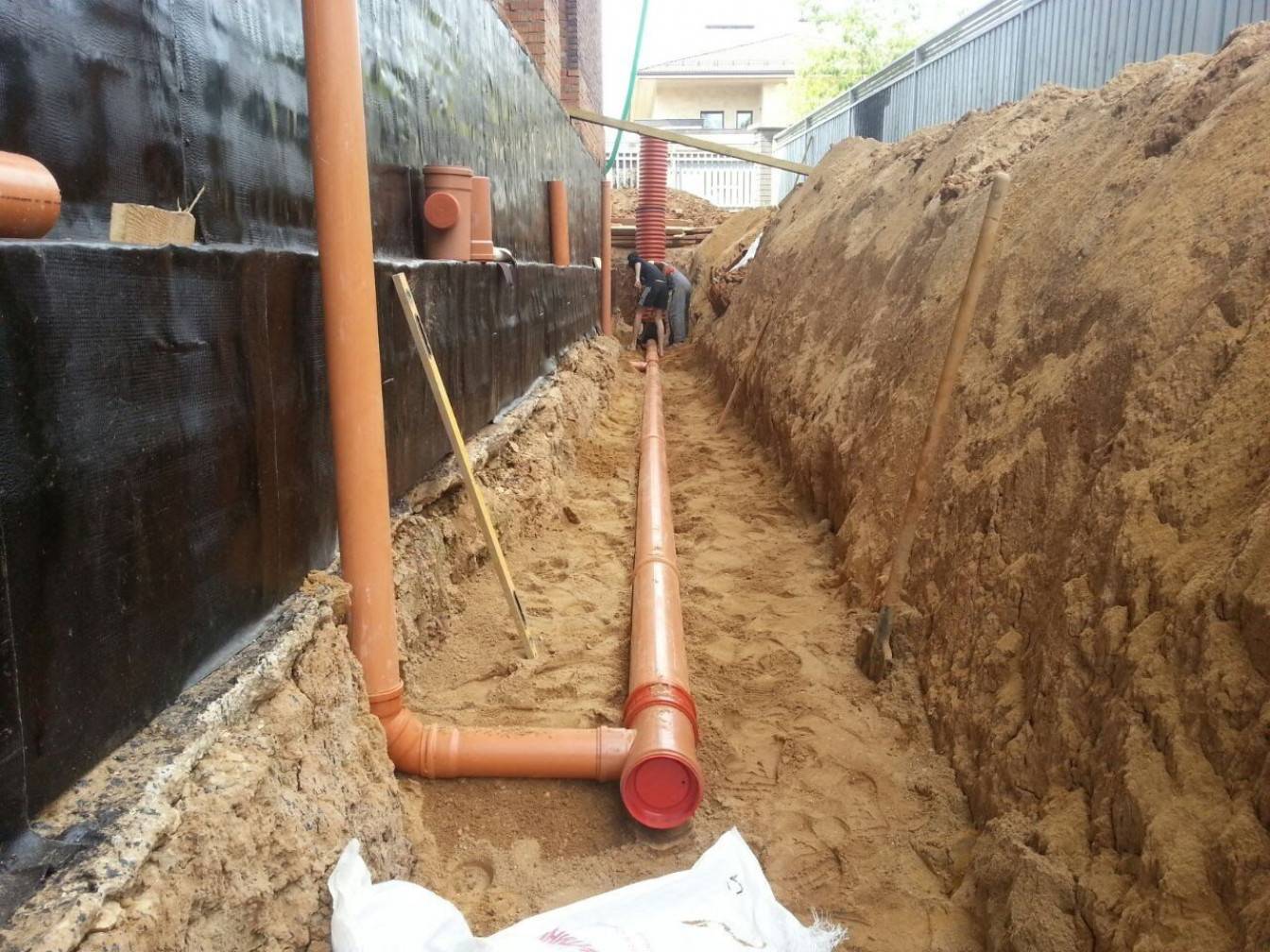

Сооружение пристенного дренажа

• расположение нижней части фундамента ниже предполагаемого уровня залегания грунтовых вод;
• расположение пола подвального помещения ниже, чем на расстоянии полуметра от уровня грунтовых вод;
• устройство эксплуатируемых зданий и помещений в суглинистых либо глинистых почвах, вне зависимости от уровня залегания грунтовых вод;
• нахождение дома в зоне капиллярного увлажнения, размещение здесь каких-либо иных помещений;
• строительство подвалов или подполий на глинистой и суглинистой почве, если предусмотрено их углубление больше чем на 1,3 метра.

В таких случаях потребуется обустроить пристенный дренаж фундамента.

Он поможет отвести излишки воды, делая эксплуатацию здания более долговечной.

Требования к обустройству пристенного дренажа

Для того, чтобы дренажная система функционировала правильно, важно при ее обустройстве соблюдать общие правила и нормы, регламентирующие эту работу. Они заключаются в следующем:. Они заключаются в следующем:

Они заключаются в следующем:

Конструкция пристенного дренажа

• соблюдать уклон дрен — 2 см на метр трубы;
• обеспечить верхнюю точку дрен на одном из углов дома, нижнюю – у дренажного колодца;
• располагать смотровые колодцы в местах углового соединения дренажных труб, а также не далее, чем в 40 метрах друг от друга по прямой линии;
• глубина прокладки дренажных труб должна превышать глубину промерзания в конкретной климатической зоне;

Схема пристенного дренажа

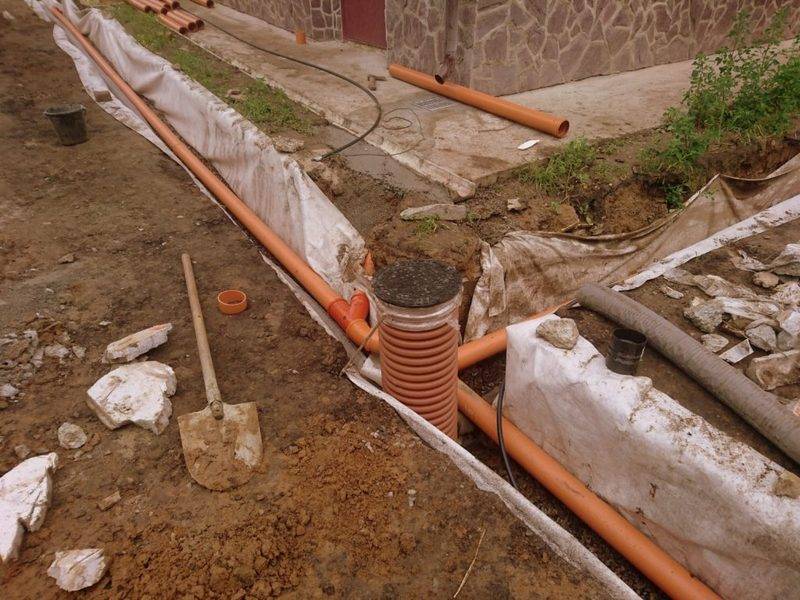

Подключение трубы к дренажному колодцу

После изучения всех норм и правил, технологии пристенного дренажа, можно приступать к работе.

Как сделать пристенный дренаж своими руками

Для начала, перед тем, как проводить монтажные работы, вам следует рассмотреть устройство дренажной системы водоотвода от фундамента зданий. Ранее ее элементы упоминались, поэтому остается обобщить. Дренаж такого типа состоит из траншей, вырытых по периметру здания на удаленности, приблизительно равной радиусу смотрового колодца. В траншеи укладывается дренажный слой, поверх дрены – перфорированные трубы. Они соединены между собой, одна из труб отводит воду к дренажному колодцу.

Устройство дренажной системы водоотвода от фундамента зданий

Лучше всего для работы использовать трубы из ПВХ. Если в наличии только канализационные трубы, отверстия в них вы сможете сделать самостоятельно, используя для этого обычную дрель. Диаметр отверстий должен составлять примерно 1 мм, но он не должен быть больше, чем фракция материала, используемого в виде дренажной подушки.

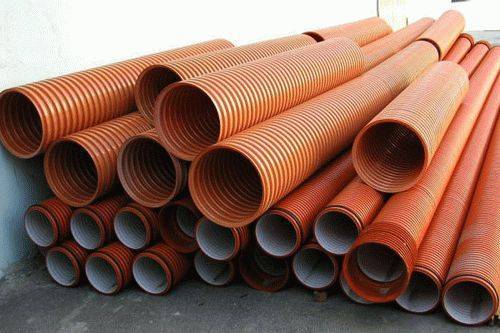

ПВХ трубы для дренажа

Чтобы выполнить устройство пристенного дренажа фундамента, вам потребуется выполнить следующие работы:

выкопать траншею, глубина которой будет превышать глубину заложения нижней части фундамента. С наружной ее стороны рекомендуется сделать небольшой уклон, примерно в 20 градусов, чтобы исключить осыпание грунта;

Утрамбовка и засыпание щебнем

Подвод трубы к дренажному колодцу

Утепление трубы пенопластом

Не стоит забывать и про дренажный колодец, который вам тоже придется делать своими руками. Для этого вы можете использовать готовую пластиковую емкость либо сделать конструкцию самостоятельно из бетонных колец нужного диаметра. Монтаж пластикового колодца выполняется очень просто, поэтому рассмотрим подробнее на примере бетонных колец.

Вам понадобится выполнить следующее:

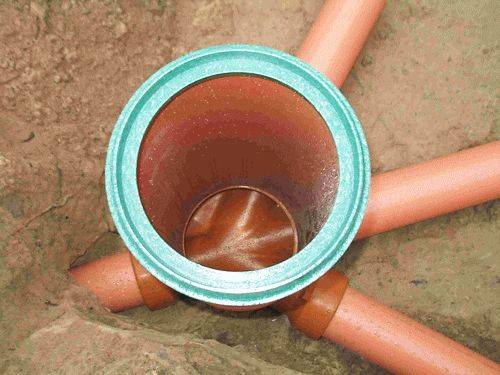

Монтаж пластикового колодца

• вырыть яму соответствующего объема;
• утрамбовать дно;
• засыпать 10 см песка для обустройства подушки;
• уложить бетонную плиту, которая будет выступать в роли дна;
• установить бетонное кольцо и герметично замазать стыки цементным раствором либо битумной мастикой;
• проделать отверстие для подключения дренажной трубы;

Бетонный колодец своими руками

На этом этапе работу по обустройству дренажного колодца можно считать завершенной. Теперь пристенная дренажная система может полноценно функционировать.

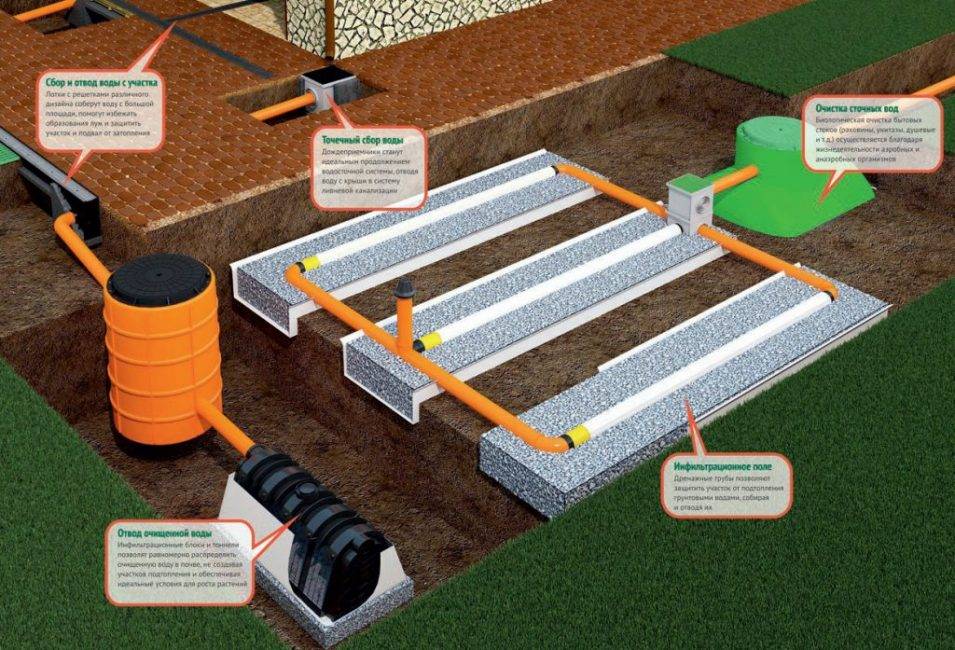

Организация отвода воды с участка

При выборе способа, позволяющего защитить фундамент дома от влаги. необходимо учитывать уровень залегания подземных вод.

Важны также тип и параметры грунта, интенсивность выпадения осадков в районе строительной площадки.

Наиболее эффективным является комплекс, который состоит из следующих систем:

• кровельной водосточной;
• удаления влаги с поверхности;
• глубинного дренажа.

Система сбора воды с кровли

Каждая из них отличается конструктивными особенностями и назначением. Кровельная система обеспечивает быстрый сбор дождевой воды и ее перемещение к месту дальнейшей утилизации. При отсутствии водостоков возникает вероятность повреждения отмостки по периметру дома, дорожек и ступеней.

Для водоотвода влаги от фундамента дома, которая образуется при выпадении дождей и таянии снега, используют поверхностный дренаж. Его сооружают из бетонных или пластиковых лотков по краю отмостки здания.

Невысокая эффективность поверхностного дренажа при удалении талых вод обусловлена замерзанием влаги при снижении температуры. Образующийся лед забивает лотки и способствует их повреждению.

Более надежным и недорогим способом отведения осадков в виде снега и дождей является сооружение своими руками водоразделов при моделировании окружающего ландшафта.

Для защиты основания дома от подтопления грунтовыми водами и появления плесени используют глубинный дренаж. Он представляет собой разветвленную систему трубопроводов на подушках из песка и гравия, смотровых колодцев, накопительных резервуаров и общего коллектора.

Дренаж своими руками – пошаговая технология

Сегодня мы рассмотрим, как своими руками правильно сделать дренаж вокруг строящегося дома.

На самом первом этапе необходимо определить, какой тип грунта преобладает на участке, для этого необходимо провести геологические изыскания. После исследования будет ясно, какие грунты преобладают и, соответственно, сразу будет понятно, на какой глубине должна пролегать дренажная труба. Если дренаж прокладывается для простого отведения воды с территории участка, то изыскания делать не обязательно, но если речь идёт о строительстве частного дома и устройстве дренажа фундамента, то лучше воспользоваться услугами специалистов, чтобы в дальнейшем избежать проблем с «уплывающим» фундаментом и возможного образования технологического растрескивания:

На фото сверху видна схема дренажа, сделанного своими руками, вокруг дома.

В нашем случае необходимо сделать своими руками дренаж участка на глинистых почвах. К тому же выяснилось, что и грунтовые воды подходят близко к поверхности. Траншею вокруг дома для прокладки дренажной трубы мы будем копать глубиной 50 см.

После того как траншея готова, засыпаем дно песком и утрамбовываем его с помощью самодельной трамбовки. Песок на дне траншеи используется крупной фракции:

После проделанных работ, поверх песка укладываем геотекстиль, он не позволяет слоям смешиваться, то есть песок не соединяется с гравием, который будет уложен далее. Геотекстиль – это синтетическое нетканое полотно, которое выполняет функцию фильтра, сквозь него проходит вода, но не могут пройти крупные частицы. В процессе устройства своими руками дренажа на участке укладываем геоткань так, чтобы по бокам остался запас для дальнейшего «укутывания» трубы, со всех сторон обложенной щебнем:

Как и говорилось ранее, на геотекстиль укладывается слой гравия. Лучше использовать мелкий гравий. Слой должен быть достаточно большим для лучшей фильтрации грунтовой воды. Задаём гравием на дне траншеи необходимый уклон. На слой гравия укладывается непосредственно дренажная труба. Данная труба выполнена из полиэтилена, она гофрированная, со специальными отверстиями, через которые грунтовая вода попадает внутрь. Труба обычно закладывается с уклоном не менее 3%, при возможности больше, чтобы вода лучше стекала к колодцу (ревизии):

Далее, чтобы дренаж фундамента, сделанный своими руками, был качественным, выполняем обсыпку трубы щебнем такой же фракции, что и под трубой. По бокам, сверху и внизу трубы слой щебня должен быть одинаковым. Если одной трубы не хватает, можно сделать дренаж из небольших отрезков, состыковав их специальной муфтой:

Смысл всей работы заключается в том, чтобы грунтовая вода, попавшая в трубы, куда-то отводилась. Это исключит подмывание водой фундамента, отчего он может просто разрушиться. Поэтому, во время устройства своими руками дренажа вокруг дома с помощью перфорированных труб, создается настоящая дренажная система, куда входят трубы и колодцы для сбора воды, выполняющие роль ревизий. Колодцы предназначены для того, чтобы всегда был доступ к трубе, и при необходимости ее можно было бы прочистить.

В нашем случае колодцы располагались на поворотах трубы. После ее обсыпки щебнем, закрываем слой геоткани внахлест, как говорилось уже ранее, «укутываем» трубу со слоем щебня. После того, как геотекстиль закрыт, снова делаем обсыпку песком, и снова трамбуем. После завершения работы по устройству дренажа вокруг дома своими руками, траншею засыпаем ранее выбранным грунтом. При желании можно дополнительно утеплить дренажную систему, положив слой теплоизоляционного материала на верхнюю песчаную подушку. По слою земли уже можно сделать дорожку. Так будет всегда видно, где проходят трубы дренажной системы.

На каких участках дренаж обязателен

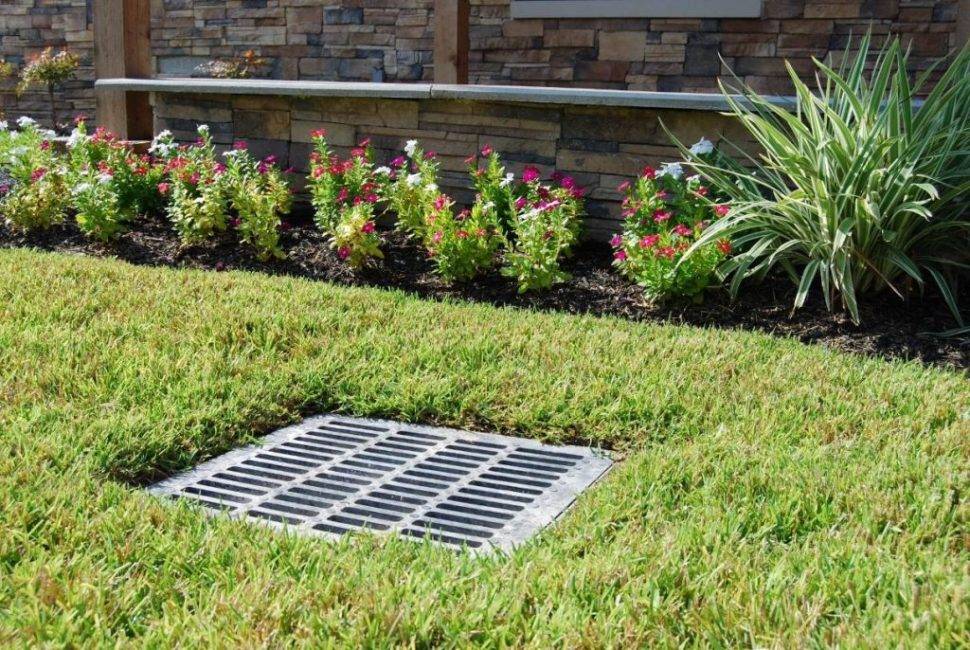

Дренажная решётка

Каждый хозяин самостоятельно принимает решение, устанавливать дренажную систему на своём участке или нет, однако есть случаи, когда отведение воды необходимо делать обязательно.

К ним относят расположение участка:

• На равнинной местности, из-за чего воде просто некуда уходить, она проникает вглубь грунта, приводя к переувлажнению
• В низине, куда стекают все выпавшие атмосферные осадки
• На склоне, что приводит к вымыванию плодородного слоя почвы
• В местности с тяжёлыми почвами: глинистыми и суглинистыми. Без естественного дренажа в виде прослойки песка вода застаивается на поверхности
• В месте неглубокого залегания грунтовых вод (менее 90–100 см от поверхности)

Если на участке есть садовое строение или жилое здание, то дренаж обязателен в следующих случаях:

• подошва фундамента постройки находится в зоне сезонного подъёма уровня грунтовых вод
• большая часть поверхности участка покрыта асфальтом, бетоном или сплошными садовыми дорожками
• газоны оборудованы системами автоматического полива

Спирея: описание 12 популярных видов, посадка в открытом грунте, уход, особенности для разных климатических зон включая Сибирь (80+ Фото & Видео) +Отзывы

Уход за пристенной системой дренажа

Для полноценного функционирования этого типа искусственно созданного водотока следует осуществлять его регулярный осмотр с периодичностью не менее одного раза в месяц. Здесь имеется в виду контроль за колодцами, которые могут загрязниться, что предполагает обязательную их очистку от мусора.

Весной и осенью такого рода проверки необходимо производить чаще, так как в эти периоды года обычно бывает много дождей. В весеннее время происходит таяние снега, что провоцирует появление большого количества талых вод. Здесь уже необходимо чистить не только саму систему дренажа, но и ливневую канализацию.

Заключение и комментарии

После изучения статьи не трудно сделать вывод о реалистичности создания собственными руками качественной системы дренажа на дачном участке. Самый простой способ, или сложнейшую технологию надо применять только после предварительных расчетов. Пригодится тщательная подготовка проектной документации, изучение актуальных предложений торговых предприятий. Следует правильно оценивать свои силы, при необходимости – поручать отдельные работы сторонним исполнителям. Приведенные в статье сведения помогут получить хороший результат, минимизируют ошибки.

Watch this video on YouTube

Подводя итоги

После полностью обустроенной качественной системы какое-то время не стоит перемещаться по нему тяжелыми видами техники. Это необходимо , чтобы система не продавилась, соответственно не вышла из строя. Все строительные работы на территории загородного участка стоит завершить до создания дренажной системы, так как восстанавливать ее будет намного сложнее, чем потом создать что-то новое. Это распространяется на все виды почвы, а также не имеет значения, в какое время осуществлялась разработка качественной и функциональной дренажной системы.

Если некоторые моменты по обустройству дренажной системы не очень понятны, можно ознакомиться с данным видео.

При полном соблюдении определенных правил, связанных с установкой функциональной системы , можно гарантированно получить конструкцию, которая будет эффективно выводить с участка лишнюю влагу, полностью защищая его от неприятного заболачивания. Самостоятельно строить качественный дренаж на загородной территории своими силами вполне реально.
