Базовые понятия потенциального мастера
Даже если иметь дело с традиционной телевизионной антенной, и в таких случаях установки требуются хотя бы минимальные знания и навыки. Спутниковое оборудование является куда более сложным в сравнениях с обычным ТВ приёмом.
Если для обычного оборудования есть два главных понятия – кабель и штекер, системе, где осуществляется приём от спутника, присущ целый ряд технических понятий:
- Телевизионный спутник.
- Антенна спутниковая.
- Конвертор.
- Держатель-мультифид.
- Кронштейн.
- Ресивер.
Рассмотрим подробнее каждый из составных элементов спутникового оборудования.
Телевизионный спутник – источник сигнала, который требуется принять антенной. Соответственно, чтобы иметь приём постоянного сигнала, необходимо постоянное направление антенны на спутник.
Аппарат на геостационарной орбите Земли, по сути, стандартный космический спутник, но главный функционал такого аппарата – трансляция телевизионного сигнала
Существуют различные спутники и разные конструкции антенн, однако принцип настройки для всех практически одинаков.
Для данной технологии телевизионного приема используется спутниковая антенна, которая представляет собой диск «тарелку» разного диаметра, оснащенную устройством преобразования – конвертером.
Часть оборудования – антенна, обеспечивающего уверенный приём сигнала телевизионного приемника от спутника. Учитывая частоту передаваемого сигнала, антенна выглядит несколько иначе, чем конструкции традиционного приёма
Это модуль небольших геометрических размеров, обычно цилиндрической формы, прилагаемый непосредственно к «лицевой» части спутниковой антенны.
Дисковая антенна имеет специальную конструкцию, которая позволяет не просто принимать телевизионный сигнал, но дополнительно концентрировать и направлять в одну точку – именно на конвертер. Он, по сути, является первичным усилителем сигнала, от которого сигнал поступает по кабелю на ресивер.
Один из составляющих компонентов спутниковой «тарелки», которому необходимо уделять особое внимание при монтаже, обеспечивая высокую степень герметичности конструкции
Для закрепления модуля используется специальный штанговый держатель. Устройство под названием «мультифид-держатель» – это та же штанга-держатель, только несколько модифицированная. Позволяет размещать несколько конвертеров для работы с разными спутниками.

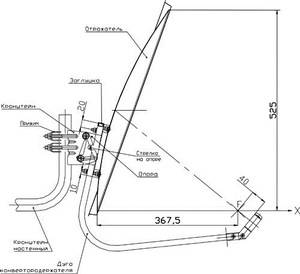

Кронштейн – это, собственно, механическая конструкция, которая собирается из комплектующих частей и закрепляется в предполагаемом месте установки спутниковой антенны. Как правило, таким местом выступает стена здания, реже стропильная система крыши.
Так называемый «мультифид» – простыми словами – расширенная штанга. Это держатель сразу нескольких конвертеров, рассчитанных принимать сигналы разных спутников
Электронный модуль обработки принятого телевизионного сигнала, с последующим выводом информации на экран телевизионного приёмника получил название ресивер.
Существуют различные варианты конструкций ресиверов в зависимости от производителя. Однако конкретный производитель, как правило, комплектует оборудование с учётом соответствия антенны и аппарата.
Конструкция кронштейна предполагает не просто обычное стационарное крепление. Механическая часть имеет простую, но вполне эффективную систему сдвига по вертикали и горизонтали
Поэтому любой приёмник (ресивер) согласовать с любой «неродной» антенной довольно проблематично. Этот момент стоит учитывать перед тем, как своими руками устанавливать в доме и проводить настройку спутниковой «тарелки» под современный телевизор.
Приемный модуль – он же «ресивер» сигнала, который не нуждается в установке подобно спутниковой антенне, но требует некоторых настроек со стороны конечного пользователя
Выбор места установки спутниковой антенны
Для того чтобы спутниковый сигнал был сильным и качественным, на его пути не должно быть никаких препятствий. Именно поэтому эксперты советуют устанавливать антенну именно в тех местах, вблизи которых нет деревьев, других зданий, рекламных щитов и т.д.
Также обязательно стоит учитывать некоторые другие факторы, такие как:
- близость к телевизору;
- доступность для владельца.
Если спутниковая антенна находится близко к телевизору в доступном для человека месте, её будет довольно легко установить и настроить. Лучше всего для монтажа подходит крыша дома. Несмотря на это, антенну можно закрепить на балконе или же фасаде здания. Специалисты не рекомендуют проводить ее монтаж внутри застекленных балконов и в местах, где возможно интенсивное попадание на конструкцию осадков: дождевой воды и снега.
Монтаж кабеля
Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:
- в углу оконной рамы;
- в стене на уровне пола.
Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.
Подключение F-разъёма
Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:
- срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
- аккуратное загибание проволоки на оболочку;
- снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
- накручивание F-коннектора;
- укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.
Описанный способ подключения F-разъёма является самым простым.
Схемы подключения мультисвитчей
Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:
- Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
- Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
- Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
- Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.
Если используется мультисвитч, Diseqc уже не требуется.
Как собрать мультифид
Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.
Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.
После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов
Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.
Подключение DiSEqC
Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:
- подсоединение кабелей к головкам;
- заведение головок на DiSEqC.
Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.
Поиск каналов
Регистрация подразумевает, что компания ТриколорТВ отправляет на ваш ресивер список кодов, с помощью которых оборудование в дальнейшем будет интерпретировать сигнал от спутника как «свой». Эта процедура невидима для пользователя, хотя ее повторную инициацию можно произвести самостоятельно через личный кабинет абонента.
Сам же поиск каналов можно производить после. Для этого:
- Зайдите в Меню через пульт управления ресивером.
- Нажмите пункт «Настройки» или «Приложения» (зависит от модели оборудования).
- Найдите и нажмите опцию «Поиск каналов».
- Когда калибровка завершится, сохраните все найденное.
Вот и все. После всех этих простых процедур, телевидение ТриколорТВ должно заработать у вас дома.
Поиск каналов
Настройка каналов зависит в основном от устройства, с которым работает пользователь. Так, модуль Триколор без ресивера позволяет абонентам просматривать спутниковое телевидение абсолютно в любое время. Такое устройство заменяет дополнительное оборудование. Однако, чтобы подключить такой модуль к телевизору, последний должен иметь соответствующие разъемы. Следует отметить, что все современные модели телевизоров комплектуются таким разъемом. А вот в старых моделях он может отсутствовать. Определить наличие разъема, а также место его нахождения можно при помощи инструкции от телевизора.
Чтобы собственноручно настроить каналы при помощи модуля Триколор (не используя ресивер), необходимо выбрать и включить на телевизоре ручную настройку. Кроме того, нужно внести следующие параметры: модуляция — QAM 64, скорость передачи — 6900 ks/s. После этого нужно включить поиск.
Не стоит забывать и о том, что модуль Триколор имеет несколько весомых преимуществ:
- Позволяет разблокировать каналы;
- Защищает от попыток незаконного просмотра;
- Передает только высококачественный сигнал;
- Позволяет экономить место;
- Значительно уменьшает расход электроэнергии.
Благодаря быстрому и легкому подключению, а также вышеперечисленным преимуществам модуль Триколор становится все более популярным. Более того, с его помощью можно смотреть спутниковое ТВ без тарелки. Как такое возможно? Изначально фраза «спутниковое телевещание без тарелки» кажется абсурдной. Однако в распространенном понимании граждан нашей страны «спутниковое телевидение» означает вовсе не приём сигнала со спутника, а набор каналов, которые нет возможности принять на простую антенну.
Триколор без тарелки позволит смотреть любимые каналы, используя интернет-доступ. Фильмы и любые телепередачи в высоком качестве доступны для всех при скорости передачи сети более 10 мб/с. Получить доступ к спутниковым каналам в высоком качестве очень просто. Достаточно всего лишь соединить между собой входной порт ресивера Триколор и выходной порт домашнего роутера. После этого действия произойдёт автоматическое подключение к сети интернет.
Следует отметить, что изначально модуль Триколор установлен на такой источник вещания, как спутник. Однако он может показывать и без тарелки. Для этого при помощи пульта управления через меню установки в качестве режима вещания нужно установить «Интернет». Появится общий перечень программ, доступных для просмотра. Из списка необходимо выбрать одну и нажать нужную кнопку пульта. На протяжении всего тестового периода вещание телеканалов Триколор без тарелки будет происходить на бесплатной основе.
Установка кронштейнов на стену
Далее необходимо закрепить кронштейны для крепления антенн к стене.
В основном кронштейн крепят при помощи пластиковых дюбелей 12х80(мм) или металлических анкерных болтов.
В зависимости от выбранного вами крепежа, не забудьте взять с собой соответствующий ключ.
Прикладываем кронштейн к стенке с таким расчетом, чтобы будущей антенне ничего не мешало. В свою очередь ваша антенна тоже не должна стать помехой сигналу для уже установленных соседних антенн.
Старайтесь выбирать крепкую и надежную поверхность стены. Расстояние от угла стены до болтов должно быть достаточным, чтобы при затягивании болтов угол не раскололся. Размечаем карандашом отверстия для кронштейна. В зависимости от выбранного крепежа, сверлим отверстия в стене нужного диаметра, на глубину, немного большую, чем длина дюбеля или анкера.
Вставляем дюбели в полученные отверстия и забиваем их молотком.
Прикручиваем кронштейн к стене. Проверьте надежность крепления кронштейнов, приложив к ним некоторое усилие, нужно учитывать, что антенны имеют хорошую парусность и кронштейны постоянно испытывают вибрацию. Естественно, после хорошего ветра антенна должна остаться в первоначальном положении.
Монтаж спутниковой тарелки Телекарта
В интернете полно инструкций и рекомендаций по монтажу спутниковых антенн. Правило тут одно: антенна должна быть закреплена надежно на стационарной поверхности. Поэтому не питаем иллюзий и беремся за перфоратор
Я для крепежа на стену панельного дома использовал универсальные дюбели ZUM 12х71 в комплекте с саморезами к ним с шестигранной головкой (болт) под ключ на 13 длинной 75 мм.
Участок трубы, на который крепится антенна, должен быть строго вертикален. Поэтому при монтаже кронштейна не грех воспользоваться «уровнем». Но если его нет, то подойдет и простой отвес с грузиком, если, конечно нет ветра.
Телекарта на своем сайте выложила самую лучшую инструкцию по монтажу и настройке спутниковых антенн. Поэтому, кому в моем рассказе не хватает картинок, качаем инструкцию здесь. В ней смотрим как разделать антенный кабель и зафиксировать на концах разъемы F-типа.
После того как закрепите кронштейн можно приступать к сборке тарелки. Подключите кабель и не забудьте повернуть конвертер вокруг своей оси согласно данным указанным выше. Определить направление вращения очень просто. По-умолчанию антенный кабель выходит из конвертера вертикально вниз. Нам необходимо повернуть низ конвертера в сторону Юга. В моем случае это около 30°.
Почему эту процедуру нужно выполнить «на земле»? Дело в том, что после того как тарелка уже смонтирована у Вас просто может не хватить длины рук, чтобы дотянуться до конвертера.
После чего монтируем тарелку на кронштейн, фиксируем ее, но не затягиваем гайки, чтобы была возможность перемещать ее в горизонтальной и вертикальной плоскости.
Предварительное позиционирование спутниковой антенны Телекарта
Теперь самое время вспомнить о высоте спутника над горизонтом. В Волгограде угол-места составляет 22,1°. А так как тарелка у нас офсетная, то располагается она практически вертикально, то есть «смотрит» прямо, а не в небо. А если точнее, то вертикальный угол тарелки -1°, то есть визуально она смотрит в землю! Но не пугайтесь этого. Просто посмотрите на рисунок, как работает офсетная тарелка и все встанет на свои места.
У такого расположения есть плюс, в антенне не скапливаются осадки в виде снега и дождя. Поэтому ориентируем зеркало антенны, чтобы смотрела немного в землю. А затем по земным ориентирам направляем в сторону спутника.
На этом предварительная настройка закончена и можно приступить к подключению проводов.
Настройка Телекарты
Подсоединять все провода нужно при выключенном оборудовании. То есть спутниковый приемник и телевизор должны быть отключены от сети. Подключить приемник Телекарты к телевизору можно через «тюльпаны» или SCART.

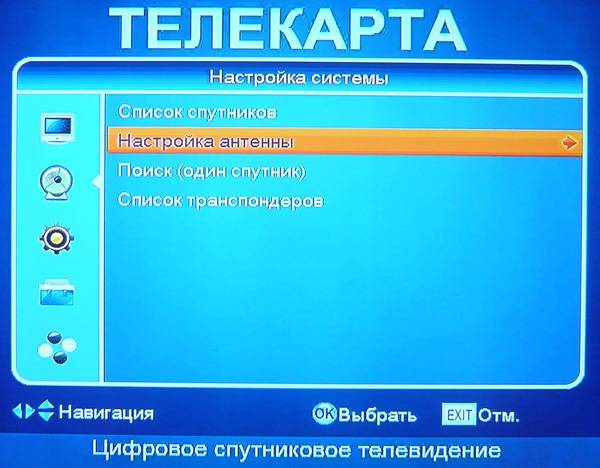

Включаем телевизор и ресивер. Переключаем телевизор на отображение сигнала с внешнего источника, обычно «AV». И скорее всего увидите следующее:
Это картинка говорит, что телевизор и спутниковый ресивер Globo X90 работают, но антенна не настроена на спутник.
Так как у нас нет никаких измерительных приборов, то будем использовать возможности самого приемника. Для чего нажимаем кнопку MENU на пульте. И выбираем пункт настройки антенны.
Когда тарелка не настроена на спутник, или как минимум настроена не идеально. То показания мощности сигнала составляют около 45%, а величина качества всего 5%.
Естественно в этот момент никаких телепередач Вы не увидите. Наша задача настроить антенну так, чтобы показания мощности составляли минимум 90%, а качество более 70%.
Скажу сразу, что устойчивое изображение Вы получите при величине качества 50% и более. Но все таки стремиться следует к более высоким значениям. Чтобы не зависеть от капризов природы, во время дождя, снега, и пр.
Регулировка углов поворота антенны и конвертера
Настройку нужно начинать с центральной головки. Тарелка должна быть при этом выставлена с небольшим подъемом по отношению к горизонту. Дальше нужно включить тюнер, выбрать спутник из центрального конвертера и начать поиск сигнала с головки. Для этого достаточно всего лишь опускать и поворачивать саму антенну.
Качество сигнала будет отображаться на телевизоре в виде шкалы в процентах. Они должны быть как можно большими – примерно в районе 68-80%. Для этого тарелку необходимо медленно поворачивать в разные стороны. Не прикрывая при этом зеркало. После нахождения идеального положения антенну нужно зафиксировать.
Если антенна по горизонтали и вертикали настроена правильно, нужно начать регулировать центральный конвертер. Для этого его следует медленно прокрутить в одну или другую сторону, увеличив таким образом качество сигнала на несколько процентов.
Угол поворота дополнительных головок регулируется независимо от центральной. Их направление может быть совершенно другим – в зависимости от того, где находится спутник, сигнал которого они ловят.

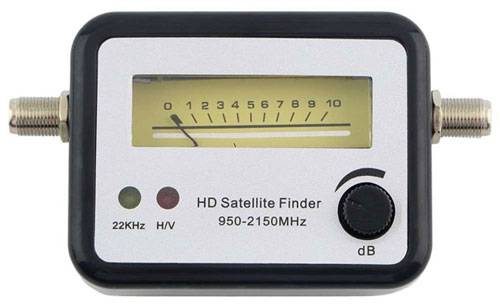

Прибор для настройки спутниковой антенны
Для того чтобы облегчить процесс регулировки углов поворота антенны и конвертер, можно использовать специальный прибор китайского производства. Существует несколько моделей таких приспособлений. Наиболее популярной их них является Satfinder Find Meter LNB Dish DirecTV.
На что обратить внимание перед покупкой
Перед покупкой антенны нужно убедиться, что место, в котором она будет установлена, находится в зоне покрытия спутникового оператора. Также стоит определить место монтажа и верно рассчитать диаметр тарелки.
Проверка площади покрытия
Перед приобретением тарелки следует проверить, действительно ли дом, где будет установлено оборудование, находится в зоне покрытия МТС. Это можно сделать на специальной странице на сайте оператора. Нужно ввести в поисковую строку населенный пункт, чтобы он отобразился на карте. Если он входит в зону приема, можно покупать оборудование.
Выбор места установки
Следующий шаг – выбор места монтажа антенны
Для этого важно знать, в какую сторону направлять тарелку. Это юг, юго-восток, юго-запад, где расположен спутник ABS2A
Если окна не выходят на нужную сторону, оборудование устанавливают на крыше дома. На пути сигнала не должно быть домов, деревьев, веток или иных преград – они ухудшат качество приема, особенно при непогоде.
Диаметр тарелки
К выбору диаметра тарелки стоит подойти внимательно. Для Амурской, Калининградской, Архангельской, Вологодской, Ленинградской областей, Хабаровского и Приморского края, республик Карелия, Якутия, Саха, Коми, а также Ямало-Ненецкого Автономного округа требуются тарелки диаметром 0,9 метра. Для остальных регионов страны подходят антенны диаметром 0,6 метра.
Что лучше: CAM-модуль или ресивер
CAM-модуль предназначен для телевизоров со встроенным тюнером DVB-S2, слотом CL+ и поддержкой кодировки каналов HEVC. Если телевизор не соответствует таким требованиям, к нему подключается ТВ-приставка или ТВ-ресивер. Во втором случае абонент использует для управления два пульта – один от приставки, другой от ТВ. При установке CAM-модуля необходим только ПДУ от телевизора. В этом же случае пользователь избавлен от дополнительного оборудования возле ТВ и необходимости соединять технику между собой проводами.
Выбор подходящего места для оборудования
Прежде всего, следует выбрать оптимальное месторасположение спутниковой тарелки. Что нужно понимать под термином «оптимальное»?
Конечно же, полностью свободную область по направлению на передающий спутник. То есть, на заданном направлении исключается нахождение каких-либо предметов, подобных:
- зданиям;
- деревьям;
- рекламным плакатам и т.п.
Также рекомендуется обеспечить максимально возможную близость размещения остального оборудования (ресивера, телевизора) к точке монтажа спутниковой антенны. Это не критичные требования, но выполнение этих требований будет способствовать упрощению настройки аппаратуры.
Настроечная антенная схема: 1 – направление «север»; 2 – направление «юг»; 3 – азимутальное направление; 4, 7 – угол по месту инсталляции относительно расположения спутника; 5 – телевизионный спутник; 6 – спутниковый сигнал
Традиционно «тарелки» ставят на стене здания рядом с оконным проемом либо монтаж делается на стороне стены, являющейся частью конструкции балкона (лоджии).
Инструкция запрещает монтаж непосредственно внутри балконной зоны, тем более остекленной. Также монтировать оборудование следует в точках отсутствия возможного падения осадков в виде снега и льда с кровли.
Что нужно знать перед подключением
От вещателя на спутник всегда поступает только прямой сигнал, а уже от него возможны два варианта ретрансляции:
- Прямая. Излучение от спутника идет на Землю по прямой траектории, и пользователь принимает электромагнитную волну сверху. Режим работы, при котором конвектор настроен на такой прием, называется вертикальной поляризацией. Такой вариант гарантирует уверенный прием сигнала практически в любых условиях, однако имеет существенный минус — излучение проходит сквозь плотные слои атмосферы и сильно рассеивается.
- Круговая. Излучение от спутника направляется по касательной орбиты Земли и идет по кругу. При такой ретрансляции география вещания значительно расширяется, однако для сигнала становятся характерными те же проблемы, которые есть у эфирного ТВ. При такой рабочей настройке спутника излучение менее подвержено рассеиванию, т.к. проходит атмосферу по касательной. Настроенные под прием такого сигнала конвекторы работают в режиме горизонтальной поляризации.
По этой причине для самостоятельной настройки спутниковой антенны важно знать не только положение спутника, но и как распространяется сигнал и доходит до пользователя.
Спутниковая тарелка используется для фокусирования сигнала на приемник, и она нужна любому комплекту, т.к. пользователю всегда приходится иметь дело с рассеянным сигналом.
При покупке оборудования важно рассматривать ее диаметр, т.к. в каждом регионе разная площадь поверхности, покрываемая рассеянным сигналом
Это связано с тем, что везде разная толщина плотных слоев.
Также спутниковые тарелки различаются по двум критериям:
- Конструкция. Выделяются две разновидности устройства — прямофокусные (с отражением к центру) и офсетные (фокус смещен вниз). Последние просты в производстве и дешевые, используются в большинстве недорогих комплектов и не могут гарантировать качественный прием с нескольких конвекторов сразу. Прямофокусные изготовляются специально для монтажа большого числа головок.
- Крепеж. По типу монтажа бывают статичные и поворотные устройства. У последних видов есть привод, периодично передвигающий антенну в пределах заданного углового значения. Это повышает уровень конкретного излучения, а также позволяет принять вещание с десятков спутников.
Выбор антенны
Выбор спутниковой антенны в основном сводится только к покупке модели с необходимым диаметром. Как правило, именно от диаметра «тарелки» в основном и зависит качество приёма вещания спутников, но если в Санкт-Петербурге может, хватит и 60 см, то для южных регионов потребуется большая длина, которая может равняться и 1,5 м.
Стоит отметить, что многие люди при выборе антенны думают, будто большой диаметр может поймать огромное количество каналов или повысить качество вещания. Нет, на самом деле, при большом диаметре тарелки каналов может и становиться больше, но их качество значительно снижается. Большая часть сигнала спутника отражается от зеркала спутников «тарелки». При выборе антенны с малым диаметром качество лучше, ведь происходит фокусировка сигнала от спутника. Кроме того, такое оборудование намного проще настраивать.
Нельзя забывать, что при покупке оборудования нужно дополнительно приобретать и мультифит. Это позволит установить несколько конверторов на одну спутниковую тарелку. Продавцы, как правило, интересуются, будет ли у оборудования одно гнездо или мультифит. Необходимо выбирать именно второй вариант, даже если в итоге будет использоваться только одно гнездо. Это не только даёт преимущество в использовании конвертора, но и при поломке одной ячейки, оборудование можно переключить в другие гнёзда.
Подготовка оборудования к настройке
Что такое спутниковая «тарелка» – пояснять, пожалуй, нет необходимости. Этот элемент телевизионной техники уже прочно вошел в бытовой обиход, а потому практически каждому знаком и понятен.
Между тем одно дело представлять спутниковую «тарелку» в общем и целом и совсем другое дело – рассматривать устройство технически и технологически.
Антенное зеркало, установленное на стене строения, полностью укомплектованное для приема сигнала телевидения. Это уже давно привычный аксессуар бытового назначения, всё чаще устанавливаемый самостоятельно
Во-первых, спутниковые антенны вида «тарелка» выпускаются разными диаметрами. Во-вторых, для получения сигнала от спутника, входящую в комплект установки «тарелку» требуется точно настроить.
Разные по диаметру антенны позволяют принимать сигналы разных частот (разных спутников). А каждый используемый спутник находится на индивидуальной геостационарной орбите.
Правда для бытового сектора характерным видится применение антенн диаметром не более 1 м, а зачастую не более 50-60 см (НТВ-плюс, Триколор-ТВ).
Поэтому остановимся именно на таких изделиях, чтобы показать потенциальным владельцам, как настроить спутниковую тарелку диаметром 50-60 см на спутник.
Правильная установка антенны
Правильно выполненный монтаж «тарелки» во многом благоприятствует процедуре настройки. Поэтому следует в точности выполнить все рекомендации производителя, когда выполняется установка антенны.
Инсталляция спутниковых «тарелок» допускает всевозможные вариации, но при этом необходимо соблюсти все тонкости настройки для индивидуального экземпляра. Тогда полностью исключаются помехи от одного зеркала другому
Так, для инсталляции «Триколора» характерными величинами расстояния и угла являются цифры 100 и 40. Другими словами – впереди перед зеркалом антенны на расстоянии 100 м исключается присутствие каких-либо предметов (объектов), скрывающих часть небосвода.
Однако установленный параметр «чистого» расстояния – это не единственный критерий. Кроме этого следует обеспечить такой же «чистый» угловой обзор.
Вот почему на отмеченном расстоянии, по высоте от линии горизонта (по центральной оси антенны) на 40 м также должны исключаться наличия любых посторонних предметов.
Учитывая, что спутниковая «тарелка» монтируется под некоторым углом и на некоторой высоте от земной поверхности, картина идеального монтажа должна получаться примерно такой, как показано на схеме ниже.
Примерно таким выглядит, если не идеальный, так реально правильный монтаж «тарелки», которую предстоит настраивать на спутник с целью получить качественный сигнал на экране телевизора
Выполняя инсталляцию оборудования, следует обеспечить защиту от возможного падения с кровли или иных объектов льда, снега, воды.
Поверхность зеркала смонтированной спутниковой антенны направляется на «южную» область небосвода. После завершения инсталляции, подвода кабеля и установки ресивера, можно приступать непосредственно к точной настройке на спутник.
Выбор оптимальной погоды
Для начала следует усвоить главное правило: производить настройку «тарелки» рекомендовано при благоприятных погодных условиях.
Поэтому, важно проследить, чтобы не было: плотной облачности, осадков или сильного ветра. Благоприятная погода для настройки: чистый небосвод или малая облачность, полное отсутствие ветра или слабый ветерок
Это одно из главных требований, если потенциальный установщик рассчитывает быстро настроить систему
Благоприятная погода для настройки: чистый небосвод или малая облачность, полное отсутствие ветра или слабый ветерок. Это одно из главных требований, если потенциальный установщик рассчитывает быстро настроить систему
