Несколько важных рекомендаций
Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.
Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.
В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы
Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой
Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.
Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой
Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.
В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.
В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен
Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.
В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.
Во время монтажа насоса оголовок скважины может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

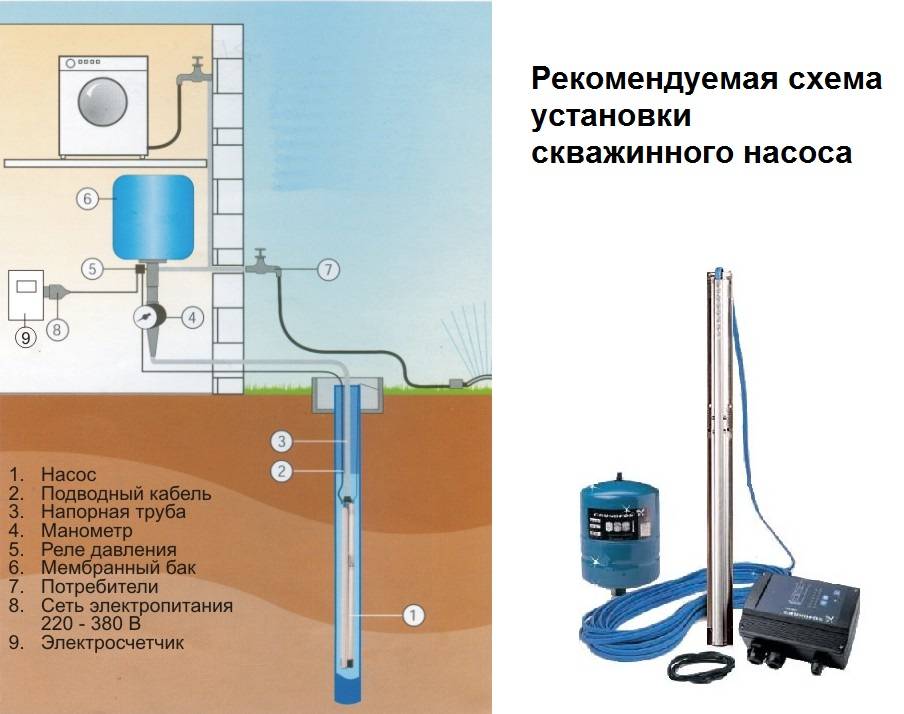

Схема установки скважинного насоса своими руками
Обязательным пунктом бесперебойного и стабильного функционирования системы является автоматический контроль. Конструкция состоит из следующих частей:
Гидроаккумулятор. Мембранный бак важен для удержания оптимального показателя давления, которое не должно выходить за пределы 3,5 атмосфер. Если гидробак полностью заполнен, расход воды составляет 3-4 часа
Важно ограничить частую активацию помпы, иначе возможно развитие гидроударов, которые могут разорвать трубные системы. Его корпус содержит резиновые отсеки для жидкости с напорным клапаном, а остальная часть представлена воздушным пространством, участвующим в создании давления
К баку присоединяется магистраль от погружного насоса (важна для перетекания в водяной отсек).
Шкаф с электронными и релейными механизмами управления и защиты конструкции, используемыми для контроля работы автономной станции. Помпа содержит маленькие блоки для управления насосной системой. При повышении нагрузки низкого уровня водоснабжения горизонта и нагревания двигателя посредством реле отключается оборудование. Высокоточные датчики находятся внутри трубы, что позволяет следить за изменением давления воды. Как только оно начинает падать, электронная система активирует аппарат, наполняя отсек жидкостью. Если нормализация не происходит, то нужно настроить реле.
