Установка котла на твердом топливе: разбор нюансов монтажа котла своими руками

Индукционный котёл

Рассмотрим другой вид котла — индукционный.

Конструкция

Агрегат содержит несколько рядов труб, помещённых в индукционный трансформатор. В этом трансформаторе образуется магнитное поле, которое создаёт переменный ток. Нагреваются трубы. От них нагревается теплоноситель. Конструкция такого устройства прочна и долговечна. Трубы сделаны из стали. В индукционном агрегате не образуется накипь. Больше того, благодаря магнитным полям, старая отопительная система очищается от солей. Такой агрегат может работать на любом жидком носителе.

Таким приборам не нужен плановый  ремонт.

Срок службы индукционного отопительного прибора составляет 30 лет.

По сравнению с электрическим, индукционный  экономит 1/3 часть электроэнергии.

Есть конечно же и некоторые отрицательные моменты. Самым главным является то, что он дорого стоит. Он имеет большой размер и вес. Монтаж возможен только в закрытые системы. Излучает волны, которые ощущают домашние животные, хотя для человека это безвредно.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Инструкция по установке пеллетного котла

Конечно, можно установить агрегат своими силами, если вы владеете специальными знаниями, но лучше всё же обратиться за квалифицированной помощью в специализированную организацию, имеющих строительную лицензию.

Главным и важным этапом при монтаже является профессионально выполненное проектирование. За ним следуют такие этапы по установке отопительного оборудования:

• Подготовительный этап. Включает в себя подготовку котельной, возведение возвышенности для котла, монтаж дымохода, вентиляции;
• Установка отопительного агрегата на возвышенность;
• Подсоединение к котлу труб отопительной системы и снабжения горячей водой;
• Подсоединение дымоотводного канала;
• Наладка и пуск отопительного прибора.

Подготовительные работы

Следует подготовить котельную – выровнять и укрепить основание, которое должно выдерживать вес до 200 килограмм. Согласно требованиям, котёл устанавливают вертикально, поэтому не должно быть никакого уклона. Основание должно иметь пожаробезопасную поверхность.

Прокладка электропроводки, нужна для автоматизации отопительного прибора и для освещения котельной, что обеспечит удобство в процессе эксплуатации. Возведение дымохода по типу сэндвич, высотой не менее 5 метров. Также устанавливается дымоход и вентиляция.

Установка котла и обвязка

Установка и обвязка происходит в такой последовательности:

• Привезённый котёл монтируется на подиум;
• Монтируется топливный отсек и шнек, подающий пеллеты;
• Подключается распределительная гребёнка;
• Производится установка расширительного бака и запорной арматуры;
• Котёл соединяется с контуром, подающим теплоноситель и обратным контуром.

Подключение дымохода, пуск и наладка

После того как систему заполнили теплоносителем (водой, этиленгликолем или пропиленгликолем), следует произвести подсоединение к дымоходу. Причём диаметр дымохода должен соответствовать диаметру выходного патрубка. А высота дымохода – техническим требованиям.

Соответствующий диаметр обеспечит хорошую тягу не зависимо от силы ветра и температуры воздуха. Хорошая тяга — залог эффективной работы пеллетного оборудования. Но такой вид котла боится сильной тяги, но и слишком маленькая не подойдёт. Поэтому для решения этой задачи используют стабилизатор тяги или шиберную заслонку.

Чаще всего, дымоход изготавливают из металлической трубы, в которых сооружают люки для дальнейшей очистки. Также дымоход следует оборудовать приспособлением для отвода конденсата и произвести его утепление. Важным этапом, является опрессовка, если она сделана некачественно, будет происходить утечка пироллизных газов, что приведёт к уменьшению КПД.

После осуществляют проверочный пуск и наладку. Неотлаженный прибор повлечёт за собой такие проблемы: котёл будет коптить, чадить, гаснуть и пеллеты не будут до конца сгорать.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Выбор схемы

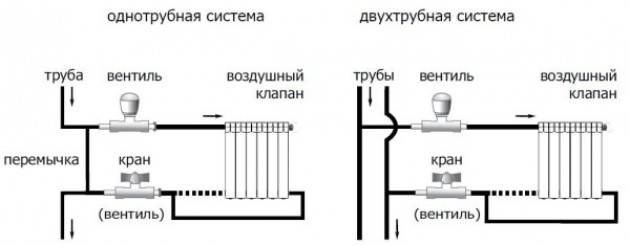

Выбор разводки труб зависит от системы подключения: однотрубная и двухтрубная, и способу циркуляции воды в трубах: естественное и принудительное (при помощи циркуляционного насоса).

Однотрубная — основывается на последовательном подключении радиаторов. Горячая вода, нагретая при помощи котла, по одной трубе проходит через все обогревательные секции и заходит обратно в котел. Типы разводки для однотрубной схемы: горизонтальная (при принудительной циркуляции воды) и вертикальная (при естественной или механической циркуляции).

Труба при горизонтальной разводке устанавливается параллельно полу, радиаторы должны располагаться на одном уровне. Жидкость подается снизу, выводится аналогично. Циркуляция воды осуществляется при помощи насоса.

При вертикальной разводке, трубы располагаются перпендикулярно полу (вертикально), нагретая вода подается вверх, а затем по стояку спускается к радиаторам. Вода циркулирует самостоятельно, под воздействием высоких температур.

Двухтрубная система базируется на параллельном присоединении радиаторов к цепи, то есть горячая вода индивидуально поставляется к каждой батарее по одной трубе, а выпуск воды производится по второй. Типы разводки – горизонтальная или вертикальная. Горизонтальная разводка осуществляется по трем схемам: проточная, тупиковая, коллекторная.

Подключение конвекторов к отопительной системе выполняется следующими приемами: нижнее, верхнее, одностороннее и диагональное (перекрестное). От плана установки батареи зависит циркуляция жидкости внутри него.

Что потребуется для установки твердотопливного котла?

Итак: как установить твердотопливный котёл, что потребуется для монтажа? Здесь хотелось бы сразу отметить, что грамотное создание системы отопления — это долгая и скурпулёзная задача, для реализации которой нужен опыт и специальный инструмент. Будь то котёл на дровах длительного горения или какой другой тип. Потому заниматься этим самостоятельно, крайне не рекомендуется. Перед монтажом системы необходимо произвести расчёты параметров котельной, исходя из особенностей принципа работы котла, продумать уклоны. Потом сделать разводку труб с теплоносителем и спайку соединительных элементов, не говоря о мембранных расширительных баках для отопления, бойлерах и прочем. Для всего этого нужно специальное оборудование, специальный паяльник для пластиковых труб, или сварочный аппарат, ножницы для труб и многое другое.

Первый запуск твердотопливного котла:

• Ознакомьтесь с инструкцией к котлу, разберитесь с назначением органов управления.
• Система отопления должна быть заполнена водой и герметично подсоединена к котлу.
• Убрать мусор вокруг котла, который возможно остался после монтажа.
• Все дверцы для очистки котла должны быть закрыты.
• Только после полного остывания котла после первого запуска, можно устранить выявленные неисправности.

Данная статья содержит лишь базовые принципы и понятия в монтаже(установке) твердотопливных котлов. Безусловно, наилучший вариант для пользователя — чтобы установкой занималась специализированная организация. В таком случае у Вас будет гарантия на изделие и уверенность в правильной работе системы. Качественно установленный агрегат отопления создаст необходимый уровень комфорта в вашем доме! Для правильного монтажа необходимо выполнить ряд требований. Конечно и от выбора котла тоже многое зависит. Самый первый фактор в выборе котла — это мощность, потом время автономной работы, а потом уже всё остальное. Именно эти два базовых отличия котлов обеспечат Вас уютом в доме. При чём далеко не всегда высокая мощность агрегата означает высокое потребление топлива и повышенные расходы на содержание.

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца. Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Защита от перегрева теплоносителя

Одна из бед твердотопливных котлов — возможность перегрева теплоносителя. Если не принять меры заблаговременно, даже обнаружив закипевший теплоноситель, вы немногое можете сделать: затушить котел не самая простая задача. Поэтому эту проблему надо решать аппаратными методами.

Не так просто остановить нагрев ТТ котла

Первый способ — охлаждение теплообменника

Один из способов не допустить закипания теплоносителя — охладить теплоноситель. Для этого при обвязке твердотопливного котла делают два контура — один для отвода перегретого теплоносителя в канализацию, второй — для добавления холодной воды в перегретый теплоноситель. Этот вариант возможен, только если в системе отопления у вас вода (не антифриз), а также в котлах со стальными теплообменниками (чугунный теплообменник при резком перепаде температур может лопнуть). Реализуется эта схема обвязки на основе клапана аварийного охлаждения.

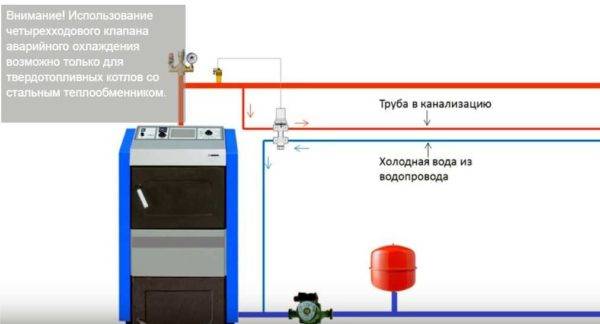

Обвязка ТТ котла с защитой от перегрева с клапаном аварийного охлаждения теплообменника

Удобно это сделать с четырехходовым клапаном, с выносным погружным датчиком температуры. К одному его входу подключается подача котла, противоположный выход выводится в канализацию — это магистраль для сброса закипевшего теплоносителя. К другой паре входов подключается отвод от обратки и труба подачи холодной воды из водопровода — это магистраль добавления холодной воды в теплоноситель

Обратите внимание, холодная вода подмешивается в обратку после циркуляционного насоса, перед котлом

Эта обвязка твердотопливного котла работает только при наличии давления в системе водоснабжения. Если у вас холодное водоснабжение сделано из скважины или колодца, при отсутствии электричества она будет неработоспособной. Чтобы обезопасить себя и на этот случай, в систему добавляют мембранный бак с холодной водой. Чтобы вода из гидроаккумулятора не попадала в систему, устанавливают обратный клапан (на схеме ниже прямоугольник со стрелкой).

Добавить мембранный бак с холодной водой для аварийного охлаждения теплообменника в твердотопливном котле

Задачу свою эта схема выполняет — сбивает температуру в котле при аварийной ситуации. Если при этом принять меры дополнительно по снижению интенсивности горения (перекрыть задвижки, ограничив доступ воздуха), то локализовать проблему можно быстро. Но есть и недостатки: в систему попадает «свежая» вода — это новая порция кислорода, новые соли, которые осядут внутри. По сравнению с последствиями закипания теплоносителя это мелочи, но все же…

Второй способ — подмес теплоносителя из обратки в подачу

Этот способ позволяет делать обвязку пластиковыми трубами (ПВХ), ставить их можно только после узла подмеса. Эта схема обвязки очень напоминает описанную в предыдущем пункте — для борьбы с конденсатом. Разница в том, что смесительный трехходовой клапан устанавливается другой: он срабатывает на превышение температуры. Также ставится он на трубопроводе подачи (всегда открытый вход направлен в сторону системы отопления).

Схема подключения твердотопливного котла трубами ПВХ

На клапане выставляете тот предел, который длительное время выносят ваши трубы или другое оборудование. При превышении температуры в подаче выше нормы, открывается подача остывшего теплоносителя из обратки. Закрывается подача когда температура понизится. Таким простым способом удается избежать попадания перегретого теплоносителя в систему.

Как видите, один способ охлаждает теплообменник, второй защищает элементы системы. В идеале их используют совместно.

Назначение обвязки

Для ТТК, как и для других типов оборудования, важно правильно объединить в единую систему все компоненты и подключить периферию. Обвязка ТТКО выполняет следующие функции:

Обвязка ТТКО выполняет следующие функции:

1. Снижение негативного воздействия на окружающих при возникновении любой аварийной ситуации.
2. Равномерное распределение выделяемого тепла по всему контуру системы отопления.
3. Сведение фактора периодичности в работе ТТКО, связанной с неравномерностью горения топлива.

Все перечисленные моменты приводят к увеличению безопасности и эффективности работы котла.

Из каких элементов состоит обвязка

Для всех отапливаемых строений единой схемы подключения и комплектации оборудования попросту не существует. Поэтому перед началом монтажа отопления в доме выполняется индивидуальный проект.

Перечень обязательных элементов, которые должны присутствовать в обвязке:

1. Котел.
2. Радиаторы или батареи.
3. Расширительный бачок.
4. Трубы (чугун, медь, сталь, полипропилен).
5. Фитинги и арматура (в том числе краны Маевского и манометры).
6. Циркуляционный насос (если принудительное движение теплоносителя).
7. Обводные линии.
8. Термостат.

Правила обвязки котла

Для эффективной и надежной работы системы отопления в целом, следует правильно обвязывать ТТКО.

Необходимо учитывать несколько важных пунктов:

1. Во избежание образования конденсата следует обеспечить разницу температур между подачей и обраткой не более 20 °С.
2. Установка манометров позволит контролировать давление в пределах, указанных в инструкциях к оборудованию и нормативных документах.
3. Для обеспечения максимальной эффективности следует обеспечить герметичность соединений.
4. В элементах обвязки не допускается использование горючих материалов.
5. Для того, чтобы избежать образования накипи и засорения трубопроводов, приводящего к выходу из строя оборудования, необходимо следить за чистотой теплоносителя.
6. Если строение выше одного этажа, следует использовать принудительную циркуляцию теплоносителя.

В каких случаях необходимо установить два котла

Решение по установке второго котла возникает чаще всего в случаях, когда базовый котел не может самостоятельно нести всю тепловую нагрузку внутридомовой системы отопления. Такая схема устранят проблему дефицита мощности котельного оборудования.

Тем не менее, существуют и иные причины подключение двух котлов в одну систему отопления для обеспечения санитарной температуры в помещении:

1. Ошибочный предварительный расчет тепловой мощности отопительных установок.
2. Увеличенная отапливаемая площадь дома.
3. Необходимость увеличения функциональных возможностей источника теплоснабжения, например, установку системы ГВС или подогрев воздуха в калориферных установках.
4. Увеличение периода автономной работы источника отопления при применении разных видов энергоносителей, например, твердое топливо днем и электроэнергии по дифтарифному учету в ночное время.
5. Недостаток запасов по основному топливу, позволяет использовать два котлоагрегата, работающих на разных видах топлива.
