Подключение медных труб
Кабель ранее мы уже подключили, а завершается установка кондиционера своими руками подключением медных труб, дренажа. С дренажом проще. В нижней части внутреннего блока есть вывод, вот туда и вставляем шланг или трубу. Место соединения можно дополнительно уплотнить, используя сантехническую фум-ленту. Также для герметизации можно использовать силиконовый герметик.
Далее подключаем медные трубки. Начинаем в внутреннего блока. На боковой стенке выведены два порта — один со штуцерами большего диаметра, второй — меньшего
С какого из них начинать — не важно. Порядок действий такой:
- С портов для подключения медных трубок скручиваем гайки. При этом слышится шипение. Это выходит закачанный на заводе внутрь блока азот. Он предохраняет внутренности от окисления.
- С подготовленных труб снимите заглушки еще раз проверьте край. Он должен быть ровным.
- На трубу наденьте накидные гайки (не перепутайте, куда должна быть направлена резьба).
- Развальцуйте края труб. Во время работы держите трубку отверстием вниз — чтобы стружки и пыль внутрь не сыпались.
- Трубку зажимаем в держателе чтобы снаружи торчало ровно 2 мм. Устанавливаем вальцовщик, закручиваем винт.
- Вальцовка окончена, когда цилиндр больше не опускается. К этому времени должна сформироваться «юбка» большего диаметра.
Развальцованный край трубы подводят к выходу внутреннего блока, соединяют из при помощи накидной гайки. Ее затягивают ключом. Никаких прокладок и уплотнителей использовать не надо. Медь — мягкий материал и под давлением он плотно прижмется, обеспечив герметичность. Но, для обеспечения плотного прилегания, необходимо обеспечить усилие в 50-60 кг.
- Аналогично подключаем внешний блок.
Собственно все уже подключено, но надо еще провести вакуумирование или попросту удалить влагу и воздух из рабочих органов кондиционера.
Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.
После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.
К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно
Порядок установки внутреннего блока:

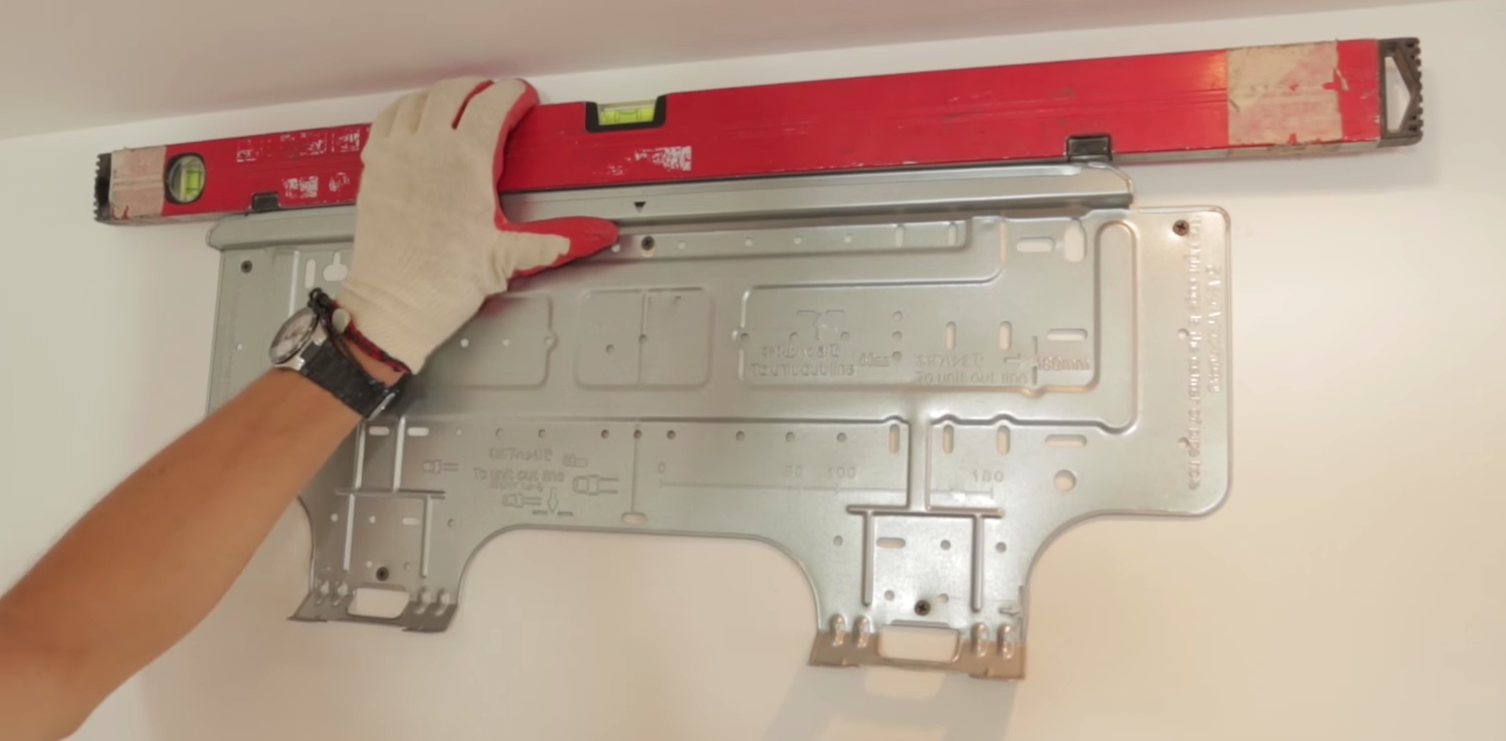

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется
Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель
Останется только проверить горизонтальность пластины и закрепить на ней испаритель.
Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.
Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.
Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам
Второй этап установки кондиционера своими руками: соединение блоков
Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.
Обработка медных трубок:
- от бухты делается отрез необходимой длины;
- края расправляются, и устраняются все заусеницы;
- на концах устанавливаются заглушки и пробки;
- надевается теплоизоляция.
После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.
Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.
Первым устанавливают наружный блок, а затем монтируют систему внутри помещения
Как подключить кондиционер: подсоединение медных трубок
Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.
Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.
Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».
Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
Медные трубки подключаются к внутреннему блоку кондиционера
Оконный моноблок и пластиковые окна
Итак, для начала необходимо позаботиться о том, чтобы кондиционер имел собственную электрическую проводку и свой собственный «автомат» в распределительном электрощитке. При выборе аппарата нужно отдать предпочтение тому варианту, ширина которого обязательно меньше чем ширина самого окна
Принимая во внимание архитектурные особенности комнаты и то, как в ней установлена мебель, необходимо определиться с наиболее подходящим местом для установки блока
Чтобы установить оконный кондиционер в пластиковое окно следует соблюсти следующие шаги:
- Покупая аппарат необходимо выбрать такой, который имеет в комплекте каркас для установки кондиционера.
- Первый шаг – подготовка проема под выбранную модель.
- Второй шаг – выемка стекла.
- Третий шаг – установка «перемычки».
- Четвертый шаг – вырезка стекла по точным размерам.
- Пятый шаг – монтаж корпуса с соблюдением герметизации мест соединения и в соответствии с показателями уровня.
- Шестой шаг – монтаж моноблока в подготовленный корпус.
- Седьмой шаг – подключение шланга-дренажа.
- Обеспечение аппарата электропитанием.
Аппарат требует обязательного заземления. После того, как монтаж будет осуществлен, необходимо проверить сделанную работу. Убедившись в том, что вся процедура установки полностью соблюдена, можно включить установленный прибор в сеть. Помните, что при установке вашей покупки специалистом фирмы, он обязан предоставить вам свидетельство об акте установки. Это свидетельство следует проверить на наличие подписи монтажника-установщика. В нем указываются точные данные о проведенной работе, вписывается правильная дата. После этого, вы можете подписать акт приема-сдачи.
Стандартная комплектация
После приобретения кондиционера потребитель получает:
- 2 блока – внутренний и наружный;
- Фильтры;
- Дистанционный пульт управления (батарейки в комплект не входят);
- Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
- Дренажная помпа (в дорогих моделях);
- Гарантийный талон и техпаспорт.
Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.
Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:
- Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
- Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
- Регулирующее устройство для контроля над давлением конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.
Зимний комплект покупают, если планируется использование оборудования круглый год.
Преимущества и недостатки самостоятельной установки
Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.
Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.
Преимущества:
- Значительная экономия денежных средств
- Самостоятельный выбор места и планирование работ в течение дня
- Качество зависит только от человека
- Можно выбрать самые качественные материалы для монтажа
Недостатки:
- Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
- Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания
По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.
Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:
- Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
- Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.
- Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
- Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.
Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров
Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.
Водоотводная система из пластиковой тары
Самый простой и бюджетный вариант, как сделать слив с крыши своими руками из подручных материалов – пластиковые 1,5 литровые бутылки прямой формы. Накопить необходимое количество материала просто. Также потребуются кронштейны и проволока.
Водоотвод из пластиковых ёмкостей монтируется быстро, стоит недорого Источник
Для работы понадобятся следующие материалы и инструменты:
- степлер для мебели и скобы 10-10 мм;
- шуруповёрт или дрель;
- строительно-монтажный нож;
- проволока;
- тоненькое сверло;
- пластиковые ёмкости.
Подробная инструкция, как делается водосточная систем из пластиковой тары:
- Определить длину водосточной системы. Для удобства можно спроектировать слив. Основная часть тары – 15-20 см. Такие бутылки не подойдут для конструкций более 5 метров.
- Ёмкости очистить от этикеток, наклеек.
- Отрезать горло и донышко. Для желоба распилить бутылку на две части.

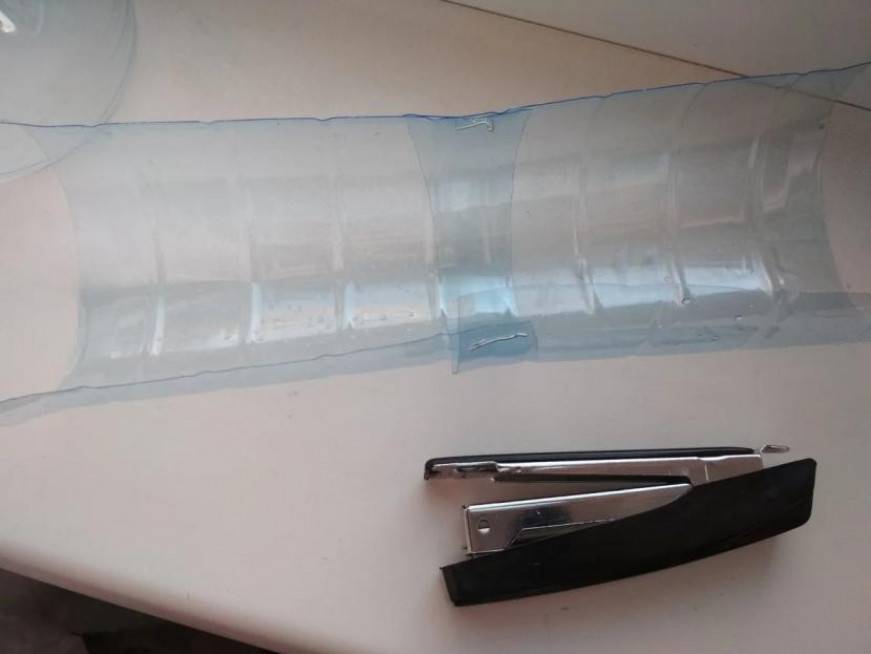

- Жёлоб монтируется их пластиковой тары с помощью мебельного степлера. Ёмкость стыкуется внахлёст 150 мм и крепится 2-3 скобками. При поворотной системе донышки служат в качестве заглушек.
- Жёлоб крепится к кровле. В крышке просверлить дырочки на расстоянии 20 см. В жёлобе отверстия сделать шилом. Продеть через них проволоку, фиксирующую слив к кровле.
- Водоотвод также делается из пластиковых ёмкостей. Отрезать у одной горло, из других изготавливаем цилиндры. Тара без горлышка – переходник, в котором делается дырочка для крепления желоба.

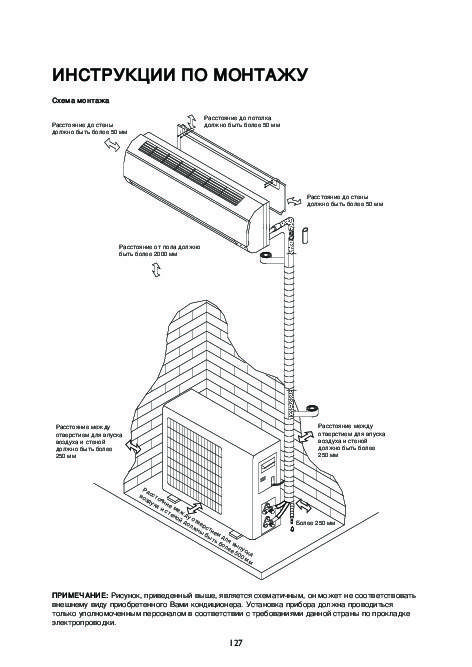

Как выбрать место установки
Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.
Что касается расположения, следует знать следующие требования:
- Внутренний блок должен размещаться от потолка на расстоянии 20 см;
- Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
- Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.
Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.
Установка монтажной пластины
Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.
В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.
Этап 10: Изоляция медных трубок, соединяющих внутренний и наружный блоки кондиционера
Медные трубки, по которым перемещается хладагент, должны быть теплоизолированы. Это предотвратит скопление конденсата и, как следствие, протекание его в помещение. Изоляция также способствует сохранности КПД устройства и экономии на расходе электроэнергии.
Требования к качеству теплоизоляции зависят от многих факторов: характеристик кондиционера, размера медных трубок, длины трассы, типа изоляционного материала. Выбор утеплителя — задача ответственная. Лучше отдать предпочтение качеству с более высокой ценой, чем жертвовать производительностью своего климатического прибора.
Рекомендуем товар
Кондиционер сплит-система Gree Bora GWH09AAA-K3NNA2A 3 отзыва
В наличии
Тип фреона: R-410A | Мощность обогрева, кВт: 2.65 | Мощность охлаждения, кВт: 2.55 | Мин. температура на обогрев, °C: -7 | Тип внутреннего блока: настенный | Тип компрессора: обычный | Площадь, м²: 21-27 |
Основные правила установки и подключения кондиционера
Монтаж и подключение бытового кондиционера при работах своими руками предусматривают соблюдение ряда требований.
Правила монтажа наружного блока
Модуль обустраивается следующим образом:
- Проверка балкона или фасада на прочность — в 2 раза больше оборудования, которое весит от 10-15 до 40 кг.
- Осмотр кронштейнов на наружном утеплении — должны скрываться в материале стены.
- Укладка демпфирующего уплотнителя на вентилируемом фасаде или газобетонных стенах.
- Учет шумности оборудования — предельно допустимый уровень составляет от 25 до 30 дБ.
- Проверка перекосов на каждом этапе установки для предотвращения утечки хладагента.
- Монтаж на продуваемом ветром участке с козырьком для защиты от непогоды.
- Соблюдение расстояния магистрали в 15-20 см, если техника расположена на крыше.
- Подключение трубки сбора конденсата к канализации.
Важно! Расстояние от наружного блока до поверхности стены — не менее 10 см
Правила по монтажу внутреннего блока
В комнате устанавливается второй модуль и прокладывается магистраль:
- Подключение к электросети с организацией индивидуальной линии — энергопотребление кондиционера составляет 2 кВт.
- Прокладка магистрали наружным (со скрытием в коробе) или внутренним (со скрытием в стене) способами.
- Соблюдение расстояния между блоками максимум на 6 м для эффективной работы конструкции.
- Удаление бытовой техники, занавесок от устройства на 3 м.
- Кондиционер не располагают над батареями и мебелью.
- Соблюдение расстояния от блока до потолка в 20-25 см.
Важно! Внутренний блок крепят настенным или потолочным способом
Как выполнить установку кондиционера своими руками: видео и рекомендации
Эксплуатация кондиционера может приносить не только пользу, поддерживая оптимальную температуру, но и вред, если выполнить монтаж с нарушением правил размещения
Поэтому очень важно правильно подобрать конструкцию и место для ее установки
В городских квартирах спальни обычно маленькие, причем большую часть помещения занимает кровать. В таких комнатах рекомендуется монтировать климатическое оборудование на стене над изголовьем. Причем сделать это нужно так, чтобы устройство не находилось непосредственно над спальным местом, чтобы человек во время сна не находился на пути перемещения холодных потоков воздуха.
Перед покупкой системы кондиционирования необходимо выбрать правильное место установки пробора в помещении
При установке оборудования в детской подход должен быть еще более щепетильным. В этом помещении ребенок не только спит, здесь размещается его игровая зона и рабочее место. Детский организм уязвим к температурным колебаниям. Возможно, придется сделать перестановку мебели в комнате, чтобы поддержать все требования по установке климатического оборудования в детской.
Многие покупатели самостоятельно справляются с установкой кондиционеров, отзывы подтверждают это:
«Поставил кондиционер своими руками, видео материалов на Ютубе много, поэтому долго не заморачивался. Вроде бы работает нормально. Процесс показался несложным, за исключением нескольких моментов: выполнение сквозного отверстия на стене фасада и установка наружного блока на кронштейны. Но также, на деле выяснилось, что прокладку трубок нужно делать очень аккуратно. В комплекте трубка очень мягкая, поэтому ее с первого раза нужно согнуть правильно. Исправить изгиб после этого практически невозможно, только трубка сломается».
Евгений Коротаев, г.Москва
Монтаж кондиционера в квартире: как правильно установить прибор
Рекомендации по установке кондиционера:
Потоки воздуха не должны быть направлены непосредственно на людей.
Не рекомендуется направлять устройство на входную дверь.
Если предполагается настенный тип размещения, отступ от потолка должен быть не менее 10-15 см.
Запрещено монтировать прибор над высоким шкафом, если расстояние до потолка меньше, чем 70 см.
Перед кондиционером не должно быть преград, например, перегородок или штор.
Запрещено размещать устройство над обогревательным прибором.
При установке желательно минимизировать длину трассы.
При монтаже и установке кондиционера необходимо учитывать, куда будут направлены потоки воздуха
Как выполняется заправка кондиционеров своими руками
Независимо от качества установки кондиционера, все равно будут случаться протечки хладагента во внешнюю среду. Сигналом для того, что пора выполнить заправку, будет служить снижение эффективности охлаждения.
Владельцы климатического оборудования могут осуществить заправку кондиционера дома с помощью одного из этих способов:
Заправка по давлению. Для этого потребуется наличие манометрического коллектора, инструкции производителя с необходимыми данными и баллона с хладагентом. Заправка устройства выполняется небольшими порциями. В перерывах следует сверять данные манометра и требования в инструкции производителя. После того как эти данные совпадут заправка хладагента прекращается.
Заправка с применением смотрового стекла. Метод применяется при условии, что просматривается постоянный поток пузырьков. Заправка осуществляется до тех пор, пока поток жидкости не станет равномерным, а пузырьки не исчезнут. Процедура выполняется порционно, чтобы дать возможность давлению стабилизироваться.
Заправка по массе. Баллон с хладагентом взвешивается, сверяется уровень вещества и выполняется заправка газом. Допускается использование специального заправочного цилиндра, но при условии наличия точного количества хладагента.
После окончания заправки прибор обязательно тестируется. Если процедура выполнена правильно, краны системы подвергнуться обмерзанию уже через 10-15 мин. Во избежание проблем с эксплуатацией кондиционера рекомендуется поручать установку, чистку и заправку специалистам.
Распространенные ошибки в процессе установки кондиционера
При непрофессиональном монтаже пользователи могут допустить ряд ошибок:
- укладка труб с перегибами — увеличивается нагрузка на компрессор;
- установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
- расположение кондиционера рядом со сварочными аппаратами;
- неровное расположение блоков — конденсат начинает стекать на пол;
- выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.
Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.
Крепление блоков
Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео
Подключение кондиционера
back to menu
Установка внешней части
Выбираем и устанавливаем межкомнатные двери: пошаговая инструкция для установки своими руками | 80+ Фото & Видео
В первую очередь устанавливается наружная часть. Первое правило — не забывать о технике безопасности, если установка происходит выше второго этажа. При установке учитывайте такие факторы:
- Блок не должен закрывать вид соседям
- Конденсат не должен стекать по стене
- Прикреплять прибор нужно так, чтобы вы могли оказывать ему техническое обслуживание
Схема крепления кондиционера
При креплении наружного блока на балконе нужно так же соблюдать правила:
- убедится, что прочность балкона достаточна, чтобы выдержать прибор. В среднем вес такого изделия составляет 10-15кг
- при возможности нужно крепить в таком месте, где со всех сторон дует ветер, чтобы конденсат не стекал по стене
Установка модуля снаружи
Рекомендации по установке кондиционеров:
- Блок внутри надо устанавливать так, чтоб воздух не обдувал вас, иначе ангина и бронхит будут обеспечены
- Расстояние от потолка должно составлять 100 мм. А от боковой стены 125 мм
- Наружный модуль нужно прикреплять так, чтоб вы могли дотянуться до него для профилактического обслуживания
- Расстояние наружного изделия от задней стены должно составлять 20 см, а от боковой 300 мм
Отступы от краев стен
Модуль снаружи по возможности нужно ставить не сбоку от окна, а лучше всего под окном, так как если вы решитесь вызывать мастера при поломке либо для проверки прибора, то он вполне может отказаться от работы из-за не правильного монтажа.
Крепление наружного и внутреннего блока, наклон и магистрали
back to menu
Установка внутренней части
Изготовление гардеробной своими руками: как оборудовать систему хранения в кладовке или спальне? | 100+ Фото & Видео
Установка внутренней части
Первым делом нужно правильно устроить электропроводку. Убедитесь, что проводка выдержит такую нагрузку.
Рекомендации по креплению устройства:
Внутренняя часть должна располагаться так, чтобы возле нее не было никаких лишних предметов.В ином случае они будут мешать охлаждению прибора. Не стоит размещать кондиционер над камином или другим источником тепла. Ветер из электро-кондиционера не должен напрямую дуть на человека, если конечно, хотите сохранить свое здоровье.
back to menu
Подключение кондиционера к электросети
Чтобы закончить с внутренним блоком переходим к подключению проводов питания.
Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.
Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:
L- фаза
N – ноль
значок заземления
При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.
В щитке устанавливается автомат на 16А.
При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.
Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.
В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.
Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.
Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.
Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.
Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.
Заключение
В заключении хочется отметить что монтаж и запуск – как кондиционеров, так и сплит систем достаточно сложное мероприятие. Необходимо обладать навыками строительных и монтажных работ, разбираться в технической документации и материалах. Именно поэтому, в большинстве случаев, к таким работам привлекают специалистов.
Более того, некоторые крупные сплит системы устанавливают только представители завода производителя. В противном случае теряется гарантия на сервисное обслуживание.
Также отметим, что запуск систем кондиционирования при помощи вакуумных насосов проводят в России и ближайших странах. В мировой практике их не применяют. Например, тот же Израиль где кондиционеры не выключают круглый год. Почему это делается, вопрос к зарубежным специалистам.
Источник
