Краткая инструкция по установке газовой колонки
Данную информацию не стоит рассматривать как руководство к действию. Производить замену колонки своими руками, так же как и работы с любой газовой техникой запрещено не только по закону, но и по здравому смыслу: такая «самодеятельность» в многоквартирном доме может привести к плачевным последствиям.
Для работы используют:
- сертифицированную газовую колонку;
- ПВХ водяную трубу;
- фитинги типа «американка»;
- труборезы;
- паяльник;
- металлопластиковую трубу для подвода газа;
- фитинги для металлопластика;
- газовые краны;
- солевой и магнитный фильтр;
- кран Маевского;
- обычный водопроводный кран;
- соразмерные гаечные ключи;
- дрель;
- а также дюбели и саморезы.
Ход работ и основные требования к ним:
Выбор места установки колонки должен основываться на возможности обустройства вытяжки по всем правилам и нормативам, удобства расположения колонки, а также на возможности подвода коммуникаций.
Объем помещения, в котором будет установлена колонка, должен составлять от 8 м³ и больше.
Колонки устанавливают только на несгораемых стенах. В другом случае трудносгораемую поверхность облицовывают оцинкованным листом от 0,8 до 1 мм толщиной, предварительно закрепив на стене лист базальтового теплоизоляционного картона от 3 до 5 мм в толщину.
ВАЖНО! На деревянных стенах установка колонок запрещена!
Колонку навешивают на стену, учитывая, что высота установки может быть произвольной, однако не перечить правилам установки воздухоотвода. От боковой панели колонки до стены должно быть не менее 15 см, а перед лицевой панелью колонки должно быть оставлено пространство не меньше чем на 60 см.
По месту установки колонки отмечают точки крепежа, затем просверлив их дрелью. Колонку крепят на саморезы.
Нормативы установки соединения колонки и системы подачи воды предусматривают использование металлических труб или гибких шлангов, внутренний диаметр которых равен не менее 13 мм. При этом длина шланга или трубы должна быть не более 2,5 м (аналогичные параметры должны быть соблюдены и при обустройстве подключения к системе газоснабжения).
Монтаж газового соединения с колонкой должен производиться только при установленном запорном кране.
Перед установкой дымоотвода проверяют тягу. В нормальных условиях она должна составлять примерно 1,96-29,40 Па (в зависимости от типа помещения).
Газоотводящая труба должна имеет не менее 110 мм в диаметре, при этом её длина не может превышать 2 м, но и не может быть меньше 300 мм. Уклон газоотводящей трубы должен быть не менее 2° вверх.
ВАЖНО! Самостоятельно осуществлять первый пуск воды по колонке также запрещено. Все работы, касающиеся тестирования системы, установки новой колонки или демонтажа старой должны производиться только квалифицированными представителями ГОРГАЗа
Схема установки колонки должна идти в комплекте с товаром
Там же приведены и советы производителя по установке данного прибора
Схема установки колонки должна идти в комплекте с товаром. Там же приведены и советы производителя по установке данного прибора.
Для установки колонок подходят только кухни и нежилые помещения, предназначенные для размещения данных отопительных приборов.
Однако в ванной комнате правила установки монтировать колонку запрещают, т.к. это помещение не соответствует основным требованиям (см. СНиП 2.04.08-87 ГАЗОСНАБЖЕНИЕ).
В ранее действовавших нормативных документах установка колонок в ванных была разрешена. Но после смены законодательства может идти речь разве что о переносе колонки из ванной комнаты в кухню или любое другое нежилое помещение при необходимости заменить прибор новым.
Рисунок 4 — Схема установки газовой колонки
Требования к установке колонок также позволяют рассматривать каждый отдельный случай: например, в частном доме, не принадлежащем к типовым постройкам, может быть предусмотрен монтаж колонки в широком коридоре или помещении без окон, но имеющем выход, однако, к просторной комнате с форточкой.
Рисунок 5 — Проверка тяги перед установкой газовой колонки
Типы колонок и котлов для квартир (в т.ч. и хрущевки)
Если говорить о газовых нагревателях, они могут быть проточные и накопительные. Но в России бойлеры на газу широкого распространения не получили, ведь они менее удобны, стоят дороже и занимают много места. Их стоит ставить только, если газоподвод слишком слабый. В основном ставят проточные газонагреватели. Сколько розеток нужно на кухне можно узнать тут.
Современные модели могут иметь закрытую или открытую камеру сгорания. Открытые немного безопаснее и требуют меньше документов при установке. Они нужны, если дымохода в доме нет. Вторые подойдут, если выполняется замена старого нагревателя на новый, дымоход и газоподвод уже сделан и проверен.
Поставщики предлагают 3 типа мощности. 17-20 кВт нужны для однокомнатной квартиры с 1 обитателем. Если человек принимает душ, на мытье посуды мощности уже не хватит. Устройства с мощностью 20-26 кВт незаменимы для квартир. Они обеспечивают 15 л воды в минуту температурой 40 градусов. Мощности среднего нагревателя достаточно для семьи из 4 человек и квартиры с 1 душем и 2 мойками. Мощность 26-28 кВт подойдет для двухуровневых квартир или домов. Какие бывают кухонные вытяжки можно узнать перейдя по данной ссылке.
Если газовый водонагреватель не предусмотрен
В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.
Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.
Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.
Галерея изображений
Фото из
Газовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителя
Установка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливается
Газовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м²
Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использования
Газовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размеры
Газовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключения
В одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартиры
Газовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные люди
Проточный газовый водонагреватель
Производительный малогабаритный прибор
Эксплуатация колонки в частных домах
Преимущества газовой колонки
Компактные размеры проточного оборудования
Особенности размещения нагревателя
Два газовых водонагревателя в одном помещении
Монтаж нагревателя только в жилых домах и квартирах
Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора.
Порядок действий выглядит следующим образом:
- Написать заявление в газораспределительную фирму.
- Получить план из БТИ или Росреестра.
- Предоставить выписку из Росреестра, подтверждающую право собственности.
- Обратиться в профильную организацию для составления проекта.
- Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.
После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.
Для определения возможности установки нужно внимательно изучить кадастровый паспорт квартиры. Там можно найти информацию о параметрах помещения, где планируется монтаж водонагревателя (+)
Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.
Проект установки водонагревателя на газовом топливе выглядит так. На нем обозначено место подключения прибора, а также разводка газовых труб (+)
Как правильно разместить газовую колонку на кухне
От соответствующего размещения водонагревателя зависит безопасность как пользователей, так и других жильцов дома. Поэтому пренебрегать правилами расположения в угоду эстетическим соображениям нельзя.
В украинском законодательстве указано:
- запрещено монтировать такие устройства, как FAST EVO ONT, на несущую стену;
- расстояние до противоположной стены должно быть от одного метра;
- монтировать газовые трубы в стены — запрещается;
- газовый водонагревательный прибор нельзя устанавливать над газовой плитой. Между ними должен быть хотя бы метр расстояния;
- промежуток между стенкой и агрегатом должен составлять от 1 дм.
Без паники: Основные причины неисправности газовой колонки: 6 поломок, которые можно отремонтировать своими руками

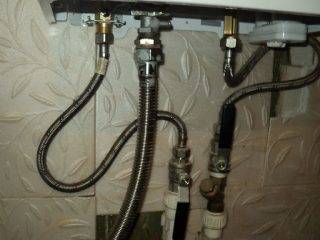

Подключение воды
Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.
По холодной и горячей воде на линиях обязательно установите запорную арматуру – шаровые вентили.
Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.
Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.
Трубы подводятся одним из перечисленных вариантов:
- Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
- Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.
Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.
Схема подключения воды
Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.
Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.
Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.
Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.
Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.
Специфика монтажа газового подвода
Трубы находящиеся в квартире являются собственностью ее владельца, но самовольное изменение в системе подачи газа делать нельзя. Для любых изменений необходимо получить разрешение газовой службы, в противном случае будет выписан штраф.
Если газовая колонка уже была установлена на этом месте, то существенных изменений проекта это не вызовет. Достаточно перекрыть газовый кран на трубе и произвести ее замену. Если водонагреватель устанавливается впервые, то понадобиться делать разводку.
На схеме обозначен способ правильной разводки газовых и водопроводных труб. В зависимости от материала труб понадобятся инструменты для сварки металла или пайки пластика (+)
При самостоятельном монтаже труб нужно соблюдать следующие правила:
- Перекрывать газ перед началом работ.
- Проводить работы с открытым окном.
- Удалять мусор из труб, возникший при монтаже.
- Не проводить трубы через дверные и оконные проемы.
- Не использовать вентиляционную шахту для прокладки труб.
- Не монтировать газопровод в стену.
- Не использовать гибкие шланги длиной более 3 метров.
- Окрашивать металлические трубы.
Особое внимание нужно уделить герметизации соединительных элементов газопровода. Для этого нужно использовать уплотнитель и герметик
После завершения разводки можно приступать к установке прибора.
Порядок проведения работ
На стене отмечают место установки колонки, затем просверливают отверстия, фиксируют аппарат метизами, которые выбирают в зависимости от материала стены.
Дальнейший порядок:
- проверка тяги перед монтажом дымохода;
- подводка к водонагревателю газовой трубы или армированного шланга;
- подсоединение водопроводной ХВС трубы;
- подключение ГВС магистрали для разбора.
После этого устанавливают дымоходный коллектор, проводят тест на работоспособность системы. На деревянные стены монтируют агрегат с дополнительной защитой поверхности.
Демонтаж старой колонки
Нужно проверить исправность всех шлангов и фитингов
Закрывают вентиль на входе, откручивают соединение газового шланга, затем перекрывают подачу холодной воды.
Дальнейшие действия:
- отключают трубу ГВС, отходящую от колонки;
- снимают патрубок соединения с дымоходом;
- агрегат снимают со стены.
Проверяют старые шланги, тройники, фитинги. Если они пришли в негодность, приобретают новые. Если на подачу холодной воды и раздачу горячей не были установлены краны, лучше их поставить при монтаже колонки.
Установка новой
Действия по демонтажу повторяют в обратном порядке. Регулируют давление воды в соответствии с мощностью агрегата.
Соблюдают правила:
- над колонкой не прокладывают электрические провода;
- длина трубы от патрубка до входа в дымоход — не больше трех метров;
- в отводящем коллекторе не должно быть больше двух поворотов, чтобы не уменьшать тягу.
Запорный кран, подключение газа выполняет газовщик. Проверяют утечки, открыв вентиль на входе
Соединения смазывают мыльным раствором, обращают внимание на пузыри
Подключение и настройка
Для подключения газа применяют гибкий резиновый шланг, один его конец крепят к колонке, второй соединяют с источником. Допускается резиновые трубы с текстильным армированием нитью, рукава с металлической оплеткой и металлопластиковым сердечником, сильфонные стальные шланги.
Настройку выполняют по индивидуальным показателям каждой модели. Автоматические сами подстраивают напор, а механические типы регулируются тумблером. Не рекомендуют ставить температуру нагрева свыше +55°С, чтобы не смешивать выходящую горячую воду с холодной (вредно для агрегата).
Система безопасности
Повышенная загазованность в помещении грозит отравлением или взрывом, поэтому устанавливают датчик газа. Прибор сигнализирует о превышении концентрации газовой смеси в атмосфере звуком и световым сигналом. Есть автоматические модели, которые одновременно передают сигнал об угрозе аварии на пульт диспетчера, отключают подачу газа в жилье.
Закон допускает спрятать газовую колонку на кухне под отделкой, но панель должна быть легко снимающейся. В частных домах обязательно в окне должна быть небольшая форточка, чтобы проветривать помещение в зимний период. Полностью глухие проемы в кухне запрещаются.
Требования к помещению где производится установка
Место, где будет установлена газовый водонагреватель, должно быть более 7, 5 квадратных метров по площади. Высота в комнате не должна быть ниже 2,2 метров. Этой высоты согласно нормам достаточно для газовой колонки. В помещении должно быть остекление.
Окно не может быть глухим, должна иметься возможность проветривания в случае утечки. Общая площадь остекления (без рамы) определяется по формуле:
С=O*0,03
Где:
С- площадь остекления. О- объем воздуха в помещении.
Окно должно пропускать воздух для экстренного проветривания. Обычная кухня полностью соответствуют этим требованиям, в том случае, если она оборудована дверью. Если в кухне отсутствует дверь, то ее необходимо установить.
Желательна установка в помещении газового анализатора. Он поможет обнаружить утечку газа. Это устройство не является обязательным, но помогает отслеживать работу газовых приборов. Он реагирует на превышение в воздухе пропана, а затем предупреждает об этом сигналом.
Если колонка уже ранее устанавливалась
При смене водонагревателя в случае его неисправности подлежит замене и паспорт прибора. Если самостоятельно монтировать газовую колонку, то в паспорте ново прибора будут отсутствовать отметки о вводе в эксплуатацию и осмотрах.
Согласно требованиям пожарной безопасности в домах должен ежегодно производиться осмотр газового оборудования. Самовольная замена водонагревателя не останется незамеченной и скорее всего будет отключение прибора и пломбировка
После получения замечания необходимо будет подключать колонку повторно, приглашая сертифицированных специалистов.
В их обязанности входит осмотр вентиляционной системы. В старых домах они могут быть забиты мусором. Эксплуатировать забитые вентиляционные ходы опасно. Это может послужить причиной отравления угарным газом с летальным исходом. Если решение о самостоятельном монтаже водонагревателя принято, то в первую очередь нужно проверить вентиляцию.
Требования к вентиляции и дымоходу
Для создания циркуляции воздуха в помещении необходимо вентиляционное отверстие. Оно не должно быть забито, через него должен спокойно проходить воздух. Если пренебречь этим правилом, то в случае утечки газа жильцы квартиры получат отравление с летальным исходом.
Значительно увеличится риск детонации бытового газа, если он не будет удаляться естественным путем, так как утечка может произойти в ночное время суток, когда человек не в состоянии ее обнаружить.
Для нормального функционирования газовой колонки нужно дополнительно провести дымоход. Он может быть выведен в общую домовую систему или непосредственно на улицу. При сооружении дымохода необходимо учесть, что он не может иметь более двух изгибов под углом 90 градусов. Общая длина дымохода не должна превышать трех метров. Допускается три варианта расположения дымоотводной трубы.
Труба должна иметь вертикальный участок в месте подсоединения к водонагревателю. Длина вертикального участка обязана быть больше или равна 50 см. Длина горизонтального участка трубы не должна превышать двух метров. Допускается выполнение дымохода из гибкой гофрированной трубы, но необходимо исключить ее провисание, которое может блокировать отвод продуктов сгорания.
Если устройство колонки не подразумевает проведение дымохода, то нельзя ограничиваться вентиляционным отверстием в стене. Необходимо установить полноценную вытяжку, но даже в этом случае у газовой службы возникнут вопросы к подобной системе отвода угарного газа.
Устройство дымохода в квартире с деревянными стенами
В домах из дерева разрешено использование водонагревателя на голубом топливе, но должны соблюдаться противопожарные нормы установки газовой колонки. Дымоход не может соприкасаться с деревом, между ними нужно поместить негорючий материал. В качестве теплоизоляции может быть использована базальтовая или минеральная вата. Допускается использование термостойкой монтажной пены.
Это необходимо для предотвращения возгорания в случае сильного нагрева дымохода. Как правило, в деревянных домах старой постройки не предусмотрены дымоходы, либо они предназначены для печного отопления. В аварийных домах запрещена установка газового оборудования.
Разбор самых распространенных ошибок при установке
Самой частой ошибкой является установка газовой колонки в ванной комнате. В этом помещении, как правило, нет окна. Особенно опасно ставить колонки без дымохода. Есть модели водонагревателей, в которых угарный выходит через отверстия, а его отвод из помещения происходит через вентиляционное отверстие в стене.
Второй по распространенности ошибкой выступает стремление спрятать прибор, чтобы он визуально не выбивался из интерьера. Часто газовая колонка устанавливается в шкаф. Это приводит к нарушению правильного функционирования газовой колонки.
Третья ошибка, которая часто встречается, это перепутанное подключение газовой трубы в колонке. Это приводит к попаданию воды в газопровод. Жидкость попадает туда через газовую колонку и далее движется вниз по трубам. Так вода попадает в газовое оборудование соседей снизу, полностью выводя его из строя.
Препятствовать работникам гор газа выполнить отключение нельзя. В случае отказа будет вызван наряд полиции, так как подвергаются опасности жизни людей.
Причины установить колонку в ванной
Ситуации, при которых необходимо устанавливать газовый проточный водонагреватель в ванной комнате, можно разделить на несколько больших категорий:
- замена уже существующей колонки, физически или морально устаревшей;
- перенос колонки из другого помещения;
- установка «с нуля» в соответствии с имеющимся строительным проектом.
Замена старого на новое
Первый случай – самый простой лишь на первый взгляд, поскольку в соответствующих нормативных документах присутствует прямой запрет на установку колонки в ванной комнате. Ее придется переносить в другое помещение (обычно это кухня), а это автоматически ведет к проблемам с подключением колонки к дымоходному каналу.
Решая эти проблемы, следует помнить, что практика использования широко распространенной обычной металлической «гофры» для соединения дымоотводного вывода колонки с каналом для дымоудаления не самая лучшая – надежнее применять трубы из листового металла. Связано это с тем, что толщина стенок гофрированных труб очень маленькая, и они довольно быстро прогорают.
Естественно, к газовой колонке должен быть обеспечен свободный доступ для профилактических и ремонтных работ.
Перенос газового водонагревателя
Случай с переносом газовой колонки из одного помещения (обычно это кухня) в другое место (традиционно – в расположенную прямо за стенкой ванную комнату), несмотря на свою кажущуюся простоту реализации, самый сложный из трех вышеупомянутых. Кроме прямого запрета на установку газовых приборов в ванной, это объясняется и следующими причинами:
- несоответствие размеров ванной комнаты требуемым для установки газового оборудования параметрам;
- отсутствие в ванной комнате удобно расположенного канала для дымоудаления;
- необходимость получения официального разрешения на перенос газового оборудования в другое помещение, по сути – изменение проекта газификации жилища;
- необходимость документального подтверждения в ЖЭУ и пожарном надзоре наличия и исправности технического состояния дымохода.
Даже если и удастся получить тем или иным способом разрешение, расходы на официальное оформление переноса газовой колонки могут ощутимо превысить стоимость самой колонки, не говоря уж о вполне возможных проблемах с перепланировкой помещения. Установка же газового нагревателя без согласования с большим, но всё-таки не бесконечным числом инстанций и официального разрешения (то есть на свой страх и риск) чревата, в лучшем случае, судебным постановлением «вернуть все как было!» и денежным штрафом. О худших вариантах развития событий лучше не думать…
Все перечисленные выше условия действительны и для обратного случая – переноса колонки из ванной комнаты в другое помещение. Для этого точно так же требуются официальные разрешения, технические экспертизы и, в подавляющем большинстве случаев, перепланировка жилья.
С технической, строительной точки зрения процесс переноса газовой колонки тоже может вызывать определенные затруднения. Связано это обычно со сложностью подводки к нагревателю инженерных коммуникаций и необходимостью устройства прочного и негорючего основания для подвешивания прибора, имеющей относительно большой вес.
Монтаж колонки «с нуля»
На монтаж газовой водогрейки в частном жилом доме или коттедже, даже если ванная комната отвечает всем нормативным требованиям, тоже требуется официальное разрешение соответствующих инстанций. Место размещения колонки, являющейся газовым оборудованием повышенной опасности, должно быть определено в газовом проекте, индивидуальном для каждого частного домовладения. Но в ванной устанавливать ее на данный момент запрещено!
Если дом уже газифицирован, и в проекте газовая колонка отсутствует – придется заниматься изменением проекта, причем затраченные на это суммы вполне могут превышать стоимость самого нагревателя. При этом следует учитывать, что в проекте указывается помещение и место подключения «точки» к газовой трубе – и если место размещения колонки может быть довольно удаленным от точки подключения, то помещение должно быть тем же, что и указано в проекте.
Краткая инструкция по установке газовой колонки
Данную информацию не стоит рассматривать как руководство к действию. Производить замену колонки своими руками, так же как и работы с любой газовой техникой запрещено не только по закону, но и по здравому смыслу: такая «самодеятельность» в многоквартирном доме может привести к плачевным последствиям.
Для работы используют:
- сертифицированную газовую колонку;
- ПВХ водяную трубу;
- фитинги типа «американка»;
- труборезы;
- паяльник;
- металлопластиковую трубу для подвода газа;
- фитинги для металлопластика;
- газовые краны;
- солевой и магнитный фильтр;
- кран Маевского;
- обычный водопроводный кран;
- соразмерные гаечные ключи;
- дрель;
- а также дюбели и саморезы.
Ход работ и основные требования к ним:
Выбор места установки колонки должен основываться на возможности обустройства вытяжки по всем правилам и нормативам, удобства расположения колонки, а также на возможности подвода коммуникаций.
Объем помещения, в котором будет установлена колонка, должен составлять от 8 м³ и больше.
Колонки устанавливают только на несгораемых стенах. В другом случае трудносгораемую поверхность облицовывают оцинкованным листом от 0,8 до 1 мм толщиной, предварительно закрепив на стене лист базальтового теплоизоляционного картона от 3 до 5 мм в толщину.
ВАЖНО! На деревянных стенах установка колонок запрещена!
Колонку навешивают на стену, учитывая, что высота установки может быть произвольной, однако не перечить правилам установки воздухоотвода. От боковой панели колонки до стены должно быть не менее 15 см, а перед лицевой панелью колонки должно быть оставлено пространство не меньше чем на 60 см.
По месту установки колонки отмечают точки крепежа, затем просверлив их дрелью. Колонку крепят на саморезы.
Нормативы установки соединения колонки и системы подачи воды предусматривают использование металлических труб или гибких шлангов, внутренний диаметр которых равен не менее 13 мм. При этом длина шланга или трубы должна быть не более 2,5 м (аналогичные параметры должны быть соблюдены и при обустройстве подключения к системе газоснабжения).
Монтаж газового соединения с колонкой должен производиться только при установленном запорном кране.
Перед установкой дымоотвода проверяют тягу. В нормальных условиях она должна составлять примерно 1,96-29,40 Па (в зависимости от типа помещения).
Газоотводящая труба должна имеет не менее 110 мм в диаметре, при этом её длина не может превышать 2 м, но и не может быть меньше 300 мм. Уклон газоотводящей трубы должен быть не менее 2° вверх.
ВАЖНО! Самостоятельно осуществлять первый пуск воды по колонке также запрещено. Все работы, касающиеся тестирования системы, установки новой колонки или демонтажа старой должны производиться только квалифицированными представителями ГОРГАЗа. Схема установки колонки должна идти в комплекте с товаром
Там же приведены и советы производителя по установке данного прибора
Схема установки колонки должна идти в комплекте с товаром. Там же приведены и советы производителя по установке данного прибора.
Для установки колонок подходят только кухни и нежилые помещения, предназначенные для размещения данных отопительных приборов.
Однако в ванной комнате правила установки монтировать колонку запрещают, т.к. это помещение не соответствует основным требованиям (см. СНиП 2.04.08-87 ГАЗОСНАБЖЕНИЕ).
В ранее действовавших нормативных документах установка колонок в ванных была разрешена. Но после смены законодательства может идти речь разве что о переносе колонки из ванной комнаты в кухню или любое другое нежилое помещение при необходимости заменить прибор новым.
Рисунок 4 — Схема установки газовой колонки
Требования к установке колонок также позволяют рассматривать каждый отдельный случай: например, в частном доме, не принадлежащем к типовым постройкам, может быть предусмотрен монтаж колонки в широком коридоре или помещении без окон, но имеющем выход, однако, к просторной комнате с форточкой.
Рисунок 5 — Проверка тяги перед установкой газовой колонки
Демонтаж старой колонки
Старый водонагреватель снимаем так:
- Перекрываем кран на линии подачи газа в прибор.
- Гаечным ключом откручиваем гайку, посредством которой газовый шланг подсоединен к соответствующему патрубку колонки.
- Если газ подводится по шлангу, последний после отсоединения необходимо осмотреть. В случае обнаружения чрезмерного износа данный элемент заменяется на новый.
- Перед отключением колонки от водопровода необходимо перекрыть отсечной кран. Если таковой отсутствует, приходится закрывать корневой вентиль, отключая воду во всей квартире. Водопроводные трубы или гибкие подводки отсоединяются также с применением гаечного ключа.
- Остается отсоединить от дымоотводящего патрубка ведущую к дымоходу трубу — и прибор можно снимать со стены.
В редких случаях линия подачи газа к колонке бывает выполнена стальной трубой. Муфту, соединяющую ее и патрубок прибора, поддается с большим трудом из-за имеющегося на ней слоя краски.
Прилагая чрезмерные усилия, можно повредить трубу, поэтому лучше сначала удалить краску растворителем
После этого муфту осторожно свинчивают с патрубка колонки, при этом трубу во избежание повреждений необходимо придерживать разводным ключом
Установка газовой колонки в квартире — требования, правила и нормы
В частных случаях могут «подключаться» и другие нормативные акты.
Например., при весьма распространенной сегодня практике применения пластиковых труб и арматуры для устройства газоснабжения, следует учитывать требования СП 42-101-2003 (посвящен металлическим и пенопропиленовым газопроводам).
Нынешние нормы предписывают устанавливать газовые колонки только на кухнях. При этом к помещению и оборудованию предъявляются следующие требования:
- Минимальная площадь кухни – 8 квадратных метров.
- Высота потолка – от 2-х м.
- Стена, на которую навешивается водонагреватель, как и маскирующая панель, должны быть выполнены из негорючих материалов.
- В наличии должен быть дымоотводящий канал диаметром не менее 120 мм.
- Минимальное расстояние до стены для боковой поверхности водонагревателя составляет 15 см, для передней панели – 60 см.
- Длина подводящей трубы не должна превышать 2,5 метров, диаметр — не менее 13 миллиметров.
- К трубам газоснабжения должен быть обеспечен беспрепятственный доступ, то есть скрытая прокладка исключается. Допускается укладка в коробе с открывающейся крышкой.
- На линии газоснабжения рядом с водонагревателем должен быть установлен хорошо заметный кран (ручка окрашивается в желтый цвет).
- Не допускается для отвода продуктов сгорания применять гофрированный воздуховод, которым оборудуются кухонные вытяжки. Труба должна быть стальной (более долговечными являются оцинкованные и нержавеющие дымоходы) с толщиной стенки не менее 1-го миллиметра.
- Под дверью кухни должен быть зазор для доступа наружного воздуха.
- Расстояние от колонки до кухонной плиты и других источников открытого огня должно составлять более 10 см.
После установки колонка ставится газовщиками на учет. Состояние ее и дымохода подлежит ежегодной проверке.
В ряде случаев разрешение на установку газового водонагревателя получить не удастся:
- если кухня не является отдельным помещением (касается квартир-студий);
- если пользователь намерен установить колонку в жилой комнате, ванной или на балконе;
Если агрегат предполагается навесить на стену, за которой расположена жилая комната, «благословения» газовщиков тоже не ждите.
