Как собрать каркас для акриловой ванны: преимущества установки ванны на каркас

Как форма ванны влияет на сложность каркасной конструкции

Конструкции делят на следующие виды:

1. Прямоугольная рама. Отличается упрощенной схемой монтажа. Применяется при сооружении опорной системы для емкостей, установленных в нише или углу между смежными стенами.
2. Треугольная опора. Монтируется для дополнительной устойчивости ванн с угловым размещением. Внешняя грань имеет разную конфигурацию. Две другие стороны формируют катеты прямоугольного треугольника. В большинстве случаев их совмещают с углами помещения. Каркас из нескольких связанных рам устанавливается вдоль внешней части конструкции.
3. Овал. Сложная конструкция, включающая комбинацию 2-3 и более отдельных опор. Сооружается по контуру ванны. Допускается использовать технологию ломаной обвязки.

Монтаж прямоугольной поддерживающей системы с последующей отделкой гипсокартонными листами облегчает обустройство каркаса для овальных емкостей и сантехники нестандартной конфигурации. В верхней горизонтальной панели обшивочного материала прорезается отверстие по размеру ванны. При этом ее бортики должны опираться на раму.

Подготовка комнаты к установке

Подготовку комнаты к установке следует проводить максимально аккуратно

Внимание нужно обратить на ровность пола, проверить качество гидроизоляции

В случае, когда планируется положить плитку на пол, рекомендуется для фиксации плиток использовать раствор цемента, нежели обычный плиточный клей.

Это объясняется тем, что в случае неравномерного нанесения клея под плиткой могут образоваться пустые участки.

Установив ванну на такой плитке можно обнаружить неприятные последствия невнимательности — трещины, а то и вовсе сломанную плитку.

Если же облицовка стен предполагает использование этого изделия, то в таком случае плитка крепится на стену только по окончании установки ванны.

Установка пластиковой ванны

Установить пластиковую ванну своими руками не сложнее, чем акриловую. При чем, подходят все варианты, что описаны выше:

• На каркас;
• На ножки;
• На кирпичи или другие подручные подпорки.

При монтаже пластиковой ванны нужно быть особенно внимательным и аккуратным. Любое неверное движение или просчет в местах установки подпорок, может стать причиной образования трещин.

Процесс установки пластиковой ванны

Правила, как установить пластиковую ванну Стандарт:

Важно равномерно распределять нагрузку. Это значит, что подпорки, ножки или каркас должны располагаться симметрично по всей плоскости ванны

Это позволит избежать деформаций;
Для упрочнения каркаса и ножек часто используют специальные уголки. Уголок – жесткая металлическая деталь, обеспечивающая прочность соединения подпорки и поверхности ванны. Конечно, можно обойтись и без него, но тогда в процессе эксплуатации конструкция может начать расшатываться;
Подключение труб производится до момента установки ванны. Иными словами, сначала устанавливаются подпорки или каркас, потом крепится сифон и другие отводы (производится подключение душевой кабины и прочее), а потом монтируется ванна;
В последнюю очередь производится установка вытяжки, зеркала и шторки. Для последней потребуется дополнительно закрепить карниз на стены или потолок.

Установка ванны

Во время приобретения акриловой ванны тщательно проверьте ее состояние и комплектность элементов монтажа. Никогда не покупайте очень дешевых изделий неизвестных производителей, такая экономия всегда превращается в реальные и ощутимые убытки.

Лидерами по изготовлению качественного литого акрила являются Германия, Нидерланды, Англия

Принюхайтесь и присмотритесь. Некачественную акриловую ванную выдаёт резкий и неприятный запах химии и «просвечивание» стенки ванной

Дома изучите инструкцию и разберитесь со всеми запчастями: сифоном со сливом, ножками и металлической рамкой (если она продается в комплекте), экраном. Подготовьте место для монтажа. Собирать акриловую ванну лучше на рабочем столе. Монтаж требует большой внимательности, а работать длительное время в согнутом положении неудобно. Для примера мы рассмотрим самый сложный вариант установки акриловой ванных под плитку – на каркас.

Ванна в упаковке

Шаг 1. Опрокиньте ванну верх дном и поставьте ее на подготовленное место на полу или рабочем столе, снимите защитную упаковку. Найдите инструкцию по сборке и изучите ее.

Уложите ванну на картон

Шаг 2. Проверьте комплектность поставки, найдите согласно описи все несущие элементы, опоры, стойки, шпильки

Обратите внимание на количество и назначение крепежа, ознакомьтесь с прилагаемой схемой

Подготовьте инструменты для монтажа

Шаг 3. Положите на днище металлическую рамку каркаса. Предварительно прикиньте ее положение, ничего прикручивать пока не нужно.

Установите каркас

Шаг 4. По очереди устанавливайте вертикальные опоры

Обращайте внимание, чтобы они имели упор в специальные вставки на ванне. Опоры должны быть строго в вертикальном положении, контролируйте этот параметр строительным уровнем

Стойки с накрученными гайками М10 и шайбами

Устанавливаем стойки

Фиксация стойки гайкой

Шаг 5. Накрутите на шпильку гайку, с этой же стороны присоедините пластиковую ножку. Таким образом надо подготовить все ножки.

Сборка ножки

Шаг 6. С другой стороны шпильки накрутите гайку, вставьте конец в специальное отверстие каркаса и накрутите контргайку. Сильно затягивать не надо, работайте без слесарных ключей.

Шаг 7. Предварительно установите высоту ванны. Стандартная высота в пределах 60 сантиметров, по этому размеру выставьте все ножки.

Установленные ножки, проверка положения экрана

Шаг 8. Саморезами соответствующей длины прикрутите рамку к обратной стороне ванны

Обращайте внимание на длину саморезов, их конец не должен доходить до лицевой поверхности на 0,5–1,0 см. Под саморезы можно высверливать отверстия диаметром на 1–2 мм меньше их диаметра, а можно вкручивать и без них

Окончательное решение зависит от характеристик акриловой ванны и ваших практических навыков. Профессионалы советуют фиксировать саморезы без высверливания отверстий, такое крепление намного надежнее.

Прикручиваем раму к каркасу

Переворачиваем ванну

После того как установлен каркас, начинайте собирать сифон и переливом. Работа эта несложная, делайте все строго по инструкции производителя и никаких проблем не будет. Опрокиньте ванну в нормальное положение и приставьте к стене. А вот дальше работы по установке акриловой ванны под плитку существенно отличаются от остальных.

Установка акриловой ванны на каркас

Под каждую ванну каркас разрабатывается свой, потому нюансы сборки у каждого случая свои. Даже у одной фирмы, под разные модели одной формы, каркасы бывают разные. Они учитывают геометрию ванны, а также распределение нагрузок. Тем не менее, порядок работ общий, как и некоторые технические моменты.

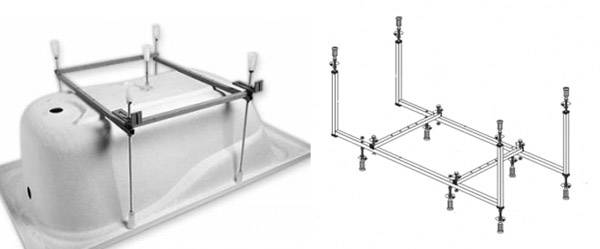

Пример каркасов для акриловых ванн разной формы

Порядок сборки каркаса такой:

• Собирается рама, на которую опирается дно. В некоторых случаях она идет сварная и собирать ее не требуется. Рама укладывается на дно перевернутой ванны, пока ничем не закрепляется. Ее выставляют ровно, так как она должна крепиться.

• На стойки устанавливаются шайбы с крепежными элементами. Стойки — это или куски профиля (трубы квадратного сечения), или металлические пруты с резьбой на двух концах. Они должны крепиться к бортикам ванны. Фирмы разрабатывают обычно крепеж своей формы. На фото — один из вариантов.

  Крепеж для стоек

• Стойки обычно устанавливаются по углам ванны. В этих местах стоят пластины, могут быть отверстия, а может их и не быть — придется сверлить самим. Количество стоек зависит от формы ванны, но не менее 4-5, а лучше 6-7 штук. Сначала стойки просто собираются и ставятся на отведенные им места (пока не крепим).

  Пример установки стоек (все детали из комплекта)

• Вторая сторона стоек соединяется с каркасом поддерживающим дно. В торец стойки вмонтирована гайка с резьбой, в нее вкручиваем винт, соединяя каркас и стойку.

  Вторая сторона стоек соединяется с каркасом

• После установки стоек, при помощи болтов выравнивают положение каркаса. Он должен располагаться строго горизонтально, причем на нем плотно, без зазоров, должно лежать дно.

• После того, как каркас выставлен ровно, его прикручивают к усиленному дну акриловой ванны. Использовать надо саморезы рекомендованной длинны, которые идут в комплекте каркасом.

  Фиксируем раму к дну

• Следующий шаг установки акриловой ванны — выставление и фиксация стоек. По высоте они уже отрегулированы, теперь надо выставить их вертикально (контролируем строительным уровнем с двух сторон или проверяем точность выставления отвесом). Выставленные стойки «садят» на саморезы. Длина крепеже указана в инструкции к каждой ванне, но обычно они меньше, Чем те, которыми фиксировалось дно.
• Далее устанавливаем ножки на каркас.

  • С той стороны, где не будет экрана, на штырь ножки накручивается гайка, после чего они вставляются в отверстия в раме (зависая на этой гайке), фиксируются к раме еще одной гайкой. Получилась регулируемая по высоте конструкция — подкручивая гайки можно выставлять ванну в нужное положение.

    Установка ножек без экрана

  • Сборка ножек со стороны экрана другая. Накручивается гайка, устанавливается две больших шайбы, между ними вставляется упор для экрана (Г-образная пластина), закручивается вторая гайка. Получили регулируемый по длине и высоте упор для экрана. Затем накручивается еще одна гайка — опорная — и ножки можно ставить на каркас.

    Сборка ножек со стороны экрана

    Ставим на каркас

• Это уже не совсем установка акриловой ванны, но без этого этапа редко обходятся: устанавливаем экран. Если вы купили эту опцию, в комплекте идут пластины, которые будут его поддерживать. Их ставят по краям и в середине. Приставив экран и отрегулировав упоры на ножках, закрепляют их в требуемом положении. Затем на ванне и экране отмечают места, где надо закрепить пластины, потом сверлят под крепеж отверстия и закрепляют экран.

  Крепеж для экрана ставим на бортик

• Далее надо установить крепеж для акриловой ванны к стенам. Это изогнутые пластины, за которые цепляются бортики. Установленную и выставленную по уровню ванну придвигаем к стене, отмечаем где будут находится борта, ставим пластины так, чтобы их верхняя кромка была ниже отметки на 3-4 мм. Крепят их на дюбеля, просверлив под них отверстия в стенах.

  Ставим крепеж на стены для акриловой ванны

• При установке ванна надевается бортами на прикрученные пластины. Установив, проверяем, ровно ли она стоит, корректируем при необходимости высоту ножками. Далее подключаем слив и последний этап — прикручиваем экран к установленным на бортике пластинам. Внизу он просто упирается в выставленные пластины. Установка акриловой ванны закончена.

Монтаж акриловой ванны своими руками окончен

Далее надо будет сделать стык бортов ванны со стеной герметичным, но об это ниже, так как эта технология будет одинаковой для любого способа установки.

Каркас под ванну из какого материала его сделать

Каркас для ванны своими руками можно изготовить из разных материалов – единственное условие, согласно которому может осуществляться их выбор, это способность принимать высокие нагрузки и с успехом противостоять высокой влажности. К таким материалам можно отнести деревянный, предварительно обработанный водоотталкивающей пропиткой брус, оцинкованный профиль для гипсокартонных конструкций, а также железную профильную трубу. Лучше этих материалов не придумаешь, и именно их мы рассмотрим на пригодность для изготовления каркаса для ванны.

1. Деревянный брус. Отличный материал, но имеет один недостаток – со временем он гниет. Кроме того, дерево в значительной мере подвержено деформациям в зависимости от окружающей температуры и влажности. В принципе, эта проблема решается с помощью современных пропиток, которые могут придать древесине устойчивость к воде и температуре, а также защитить ее от гниения. К преимуществам использования деревянного бруса можно отнести легкость обработки – чтобы с его помощью соорудить каркас под ванну, не нужен специальный инструмент. При желании легко можно обойтись ручной ножовкой и отверткой.
2. Профили для гипсокартонных конструкций. Основной недостаток этого материала заключается в малой прочности. Скажем прямо – профили не предназначены выдерживать такую нагрузку, которая обычно приходится на каркас для ванны. Поэтому данный материал используют по большей части для изготовления декоративного каркаса или вспомогательного – в таких ситуациях основная нагрузка от веса ванны и воды, находящейся в ней, ложится на ножки. Если говорить о полноценном несущем каркасе из этого материала, то его нужно усиливать, и делается это с помощью все того же деревянного бруса. Сами понимаете, что приобретать два материала одновременно – это, по крайней мере, расточительно.

3. Металлический каркас для ванны, изготовленный из профильной трубы. На мой взгляд, это то, что нужно – в зависимости от используемой трубы, на такой каркас можно поставить даже тяжелую чугунную ванну, если, конечно, возникает такая необходимость. У этого материала имеется один существенный недостаток – для изготовления из него каркаса для ванны понадобится сварочное оборудование и навыки его использования. К недостаткам можно отнести разве что подверженность металла коррозии, но эта проблема достаточно просто решается посредством современных грунтовок.

В принципе, вопрос, как сделать каркас для ванны, можно решить и с помощью других подобных материалов, их достаточно много в современном мире

При выборе этих материалов обязательно обратите внимание на прочностные характеристики и соотнесите их с нагрузкой, которая будет оказывать на них ванна

Как собрать ванну на каркас показано в видео.

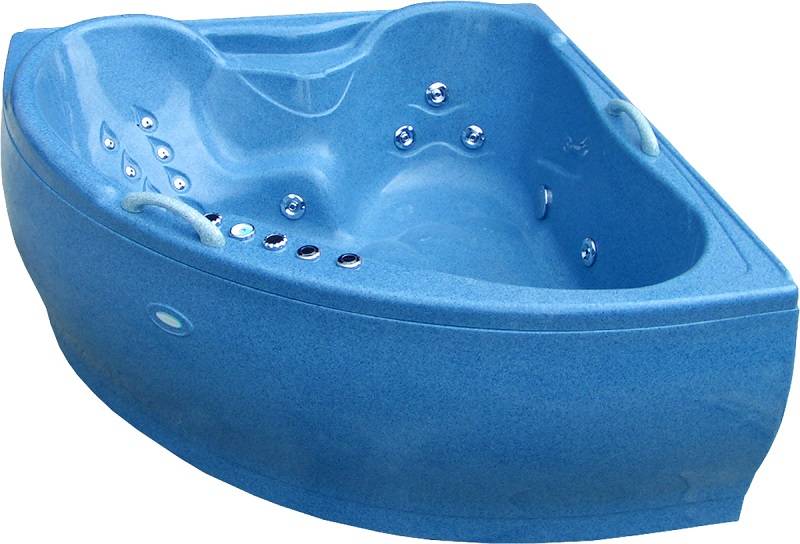

Акриловая ванна с гидромассажем

Ванна с гидромассажем

Установку такого вида ванн лучше доверить специалистам, так как монтаж напрямую связан с электрикой. Своими силами это также возможно сделать, но потребуются хотя бы минимальные знания в подключении электротехники. Перед установкой необходимо провести водоснабжение и подготовить место под установку ванны. Труба, предназначенная для слива, должна быть не более десяти сантиметров высотой. Предназначенная для ванной розетка должна находиться возле блоков управления, рядом с насосами и компрессорами. Герметизация стыков является обязательным условием, при попадании влаги под низ может отказать вся электроника ванны, то есть ванна потеряет свою основную функцию, восстановить которую будет не так легко. При установке все трубы следует размещать в передней стенке ванны. В случае каких-то неисправностей у ремонтников должна быть открыта возможность доступа к системе канализации.

Подключение электрики лучше осуществлять под присмотром профессионалов, в случае неправильного подключения существует возможность потери гарантийных обязательств от производителя. После подключения электроники и канализации требуется произвести установку смесителей и требуемых панелей. Гидромассажная ванна устанавливается строго по уровню пола. Это обязательное условие её безотказной функционирования. После монтажа ванны необходимо проверить её работоспособность и герметичность.

Способ монтажа на кирпичный подиум

В том случае если для определенной модели нет металлических опор, установку делают на кирпичном подиуме. Как считают специалисты, данный метод ничуть не уступает по параметрам надёжности предыдущему варианту, единственное, чем он отличается, это тем что данный метод требует больше времени при этом он несколько «грязнее» предыдущего варианта. Монтаж акриловой ванны на подиум делается при помощи пилы, монтажной пены, кирпичей, раствора и влагостойкой фанеры.

Установка делается, соблюдая следующую технологию:

1. Ванна, временно располагается на место, при этом с нее не должна сниматься защитная пленка, после этого размечают место, где будет располагаться сливное отверстие. Данная операция нужна для того что бы оставить просвет в подиуме для подключения слива.
2. Под всей опорной частью при помощи раствора делают кирпичную кладку на такую высоту, что бы бортики были на высоте 60 см относительно уровня пола. Также нужно учитывать, что между кладкой и ванной еще будет 2-3 см монтажной пены.
3. Вокруг кирпичного подиума собирают каркас выпиленный из влагостойкой фанеры. При этом нужно учитывать что высота фанеры должна быть выше подиума на толщину слоя монтажной пены.
4. Равномерно заливаем подиум из кирпича одним слоем монтажной пены, после чего данную прослойку накрывают соответствующего размера листом влагостойкой фанеры.
5. Ванну переворачивают, монтируют на подиум, после чего при помощи строительного уровня проверяют, насколько ровно размещена ванна.
6. Ванну заполняют на половину, закрыв слив, это делается для ровного застывания пены. Период высыхания пены 12-24 часа.
7. Ванна подключается к сливу с переливом, монтируется на подиум и при помощи крючков и металлического уголка прикрепляют к 3-м стенам.

Стоит учесть! В наше время у акриловых ванн наклонное дно, которое ускоряет отток воды в слив, поэтому во время монтажа не нужно устанавливать ванну под уклоном.

На что стоит обратить внимание при выборе акриловой ванны

Выбирая ванну из акрила, в первую очередь стоит пообщаться с продавцом консультантом, который вам расскажет о преимуществах и недостатках каждой модели, а так же о ее комплектации.

Дело в том, что некоторые производители предлагают в комплекте с ванной полный комплект, необходимых для монтажа и использования, аксессуаров:

• сифон для того чтобы подключить ванну к канализации;
• крепежную арматуру;
• установочные ножки;
• дюбеля, крепежные планки, сверла, саморезы.

Кроме этого внимательно осмотрите понравившуюся вам ванну на предмет видимых дефектов акрилового покрытия. Не лишним будет проверить ее на ощупь. Поверхность ванны должна быть идеально гладкой и ровной. Любое наличие на чаше ванной бугорков, царапин, сколов, шероховатостей и т. д. считается браком. Скорее всего попользоваться такой ванной долго вам вряд ли удастся.

Не забудьте поинтересоваться у продавца толщиной полимерного листа, которым покрыта внутренняя сторона ванны. Обычно она составляет 2-4 мм, но иногда можно встретить и 6 мм.

Выбор цвета и формы ванной полностью зависит от размеров и дизайна помещения, в котором будет установлено акриловое изделие, а также от желания покупателя.

Устанавливаем ванну на кирпичи

Нет фабричного каркаса? Не проблема! Мы можем установить акриловую ванну на кирпичи. Этот вариант еще более надежный по сравнению с методом установки ванны на каркас заводского изготовления.

Опора может иметь сплошной или столбчатый вид.

Установка ванны на сплошную кирпичную подложку

Пример установки акриловой ванный на кирпич

Первый шаг. Временно устанавливаем ванну в месте ее будущего монтажа и проецируем на основание сливное отверстие. Это даст нам возможность оставить в подложке просвет для подключения слива.

Второй шаг. Выкладываем кирпичи на площадь всей опорной часть емкости. Высоту подбираем так, чтобы бортики ванны возвышались над полом не более чем на 600 мм. При этом учитываем, что у нас еще будет присутствовать 2-3-сантиметровая подушка из полиуретановой пены.

Кирпичи укладываем на традиционный цементный раствор.

Третий шаг. Собираем по периметру кирпичной кладки каркас из листовой фанеры. Высота таких листов должна превышать кладку на толщину пенной подложки. Не забываем оставлять сливное отверстие незаполненным.

Четвертый шаг. Равномерно запениваем поверхность подложки полиуретановой пеной, не выходя за границы каркаса. На пену сразу накладываем предварительно заготовленную листовую фанеру. Используем влагостойкие листы толщиной 10 мм.

Запениваем дноУстановка ванны на кирпич

Пятый шаг. Плотно закупориваем слив акриловой ванны. На этом же этапе подготавливаем примерно литр воды и деревянные подпорки для регулирования уровня установки емкости.

Шестой шаг. Наливаем в емкость подготовленную ранее воду и выставляем ванну на подложке по строительному уровню.

Седьмой шаг. Пока полиуретановая пена не застыла, регулируем ровность установки ванны при помощи подпорок. В результате вода в емкости должна равномерно распределиться вокруг слива, а уровень показать «0».

Восьмой шаг. Выставив ванну по уровню, наливаем в нее воду примерно на половину объема. Под весом воды пена не сможет поднять емкость, а сама ванна примет требуемый наклон.

Девятый шаг. Даем пене высохнуть и снимаем ванну. Если края емкости должны быть утоплены в стене, предварительно очерчиваем на поверхности контур кромки, а затем делаем в стене углубление для края ванны. В этом нам поможет перфоратор. Если обустройство канавки не предусмотрено (это не рекомендуется делать, если стены выполнены из блоков, гипсокартона или другого легкого материала), на уровне нижнего среза просто фиксируем брус, пропитанный антисептиком, либо же стальной уголок. Поддерживающую планку в конце дополнительно усилим упорами.

Десятый шаг. Возвращаем нашу емкость на место и подключаем ее к канализации. Щели между емкостью и кирпичами задуваем пеной. Устанавливаем декоративный экран и плинтуса.

Пример ванны, установленной на кирпичи, с отделкой мозаикой

Устанавливаем акриловую ванну на кирпичные опоры

Устанавливаем акриловую ванну на кирпичные опоры

Первый шаг. Вносим емкость в ванную комнату.

Второй шаг. Выполняем разметку основы в месте установки кирпичных опор. Самый правильный вариант – возведение столбов ближе к краям изгиба акриловой ванны. Если емкость длинная, дополнительную опору можно возвести и посередине.

Третий шаг. Наметив места кладки опор, приступаем к приготовлению цементного раствора. Слишком много не готовим – нам предстоит выложить не больше 20 кирпичей, поэтому лишние расходы нам ни к чему.

Четвертый шаг. Приступаем к кладке. Опору для задней части ванны выкладываем на высоту 190 мм, столб для переднего края емкости возводим на 170 мм. Высоту средней опоры, если она нужна, подбираем по ситуации, в зависимости от конструкции устанавливаемой ванны. Разница по высоте столбов обеспечит условия для эффективного стока воды из емкости.

Укладка кирпичейУкладка кирпичей

Пятый шаг. Даем кладке примерно сутки на высыхание и устанавливаем ванну. Емкость ставим медленно, плотно подвигая к стенам. Зазоры между кирпичами и ванной заполняем герметиком.

При желании можно дополнительно зафиксировать ванну к стене с помощью дюбелей и металлического профиля. Такое крепление применяется достаточно редко, но все равно встречается.

Убедившись в правильности, устойчивости и ровности установки ванны, подключаем канализацию, устанавливаем смеситель, монтируем декоративный экран и укладываем плинтус на ванну.

Устанавливаем ванну на кирпичи

Кирпичная опора является прочным и недорогим вариантом для установки ванны. Для формирования наиболее простой опоры потребуется 4-6 кирпичей, цемент, чистый песок, влагостойкая фанера или штукатурная сетка, крепеж и алюминиевые уголки. Сплошная кирпичная подложка потребует большего количества материалов.

Установка ванны на сплошную кирпичную подложку

Способы установки акриловой ванны на кирпичную основу. Цельная кирпичная опора (подложка) формируется следующим образом:

• измеряются длина и ширина опорной поверхности чаши, расстояние от края дна до слива;
• рассчитывается высота подложки (рекомендованное расстояние от верхнего бортика ванны до пола — 60-65 см, причем 2-3 см отводится на слой строительной пены);
• замешивается густой цементный раствор (пропорция цемента и песка — 1:3);
• из кирпичей и цементной смеси выкладывается подиум для ванны, а около слива делается проем для подключения канализационных отводов;
• после высыхания подиума его стенки закрываются листами влагостойкой фанеры (высота стенок должна быть на 2-3 см больше высоты подложки);
• подиум заливается монтажной пеной и также накрывается фанерой;
• чаша предварительно монтируется на кирпичную подложку, на стенах размечаются отверстия под настенный крепеж;
• в стены вкручиваются дюбели, на которые крепят фиксирующие пластины;
• ванна устанавливается на подложку и заполняется на ½ при закрытом отверстии слива (период застывания монтажной пены под нагрузкой — 0,5-1 сутки);
• после застывания кладки подиума подключается слив-перелив, а ванна закрепляется на 3 стенах.

Устанавливаем акриловую ванну на кирпичные опоры

Кирпичные опоры формируются из 2-3 рядов кирпичей, установленных на их широкую часть. Высота подставок зависит от конфигурации канализационного вывода.

Установка чаши на опоры выполняется в такой последовательности:

• рассчитать место расположения двух кирпичных опор и разметить точки на полу;
• сформировать опоры из 2-3 слоев кирпичей, между которыми располагается тонкий слой густого цементного раствора (с помощью изменения толщины межкирпичного слоя можно регулировать высоту и горизонтальность бортиков);
• установить ванну на опоры, отрегулировать ее горизонтальность утолщением слоя цемента и снять для проведения следующих этапов;
• отметить высоту бортиков и закрепить на этом уровне алюминиевые уголки, которые будут дополнительно фиксировать чашу (толщина уголка — 2-3 мм, ширина полки — до 3 см);
• обернуть обе опоры штукатурной сеткой и тщательно заштукатурить со всех сторон для обеспечения водостойкости;
• на верхнюю часть кирпичных опор выложить толстый слой цементной смеси, а алюминиевый уголок смазать сантехническим силиконом;
• установить чашу на уголки и опоры;
• подобрать выдавившийся сбоку силикон чайной ложкой, а затем убрать выдавленный весом резервуара раствор (силикон следует подбирать сразу, а цемент — не позже чем через 30 минут после укладки).
