Уклон канализационной трубы — угол прокладки трубопровода

Расчет уклона канализации — калькулятор онлайн

Знания о том, как рассчитать уклон канализации, необходимы, чтобы правильно спроектировать систему домашних стоков и создать правильный отток сточных вод. Правильный выбор угла трубопровода поможет избежать протечек в канализационной системе и плохого прохода водостоков. Наклон рассчитывается по определенной формуле, измеряется в десятичных дробях. Десятичная дробь – это соотношение высоты снижения к длине трубопровода.

Минимальный угол внутренней канализации в квартире зависит от диаметра патрубков, которые пролагаются в системе. В соответствии со СНиП, трубопровод с диаметром 50 мм должен иметь угол наклона в 0,03 (3 см на каждый метр), для диаметра 85-100 мм – 0,02 (2 см на каждый метр).

Уклон наружной канализации стоит рассчитывать, беря во внимание дополнительные характеристики ассенизационной системы. Например, характер нагрузки сточных вод. В СНиП указан оптимальный уклон канализации в частном доме при устройстве наружной конструкции

В СНиП указан оптимальный уклон канализации в частном доме при устройстве наружной конструкции

Важно: трубопровод во внешней системе имеет больший диаметр в сравнении с внутренними патрубками

Если вы неправильно выберете уклон патрубков, то:

• Твердые фракции перестанут смываться в связи со стремительными потоками ассенизационных стоков;
• Внутри патрубков будут образовываться ил, который нужно будет прочищать;
• Трубы выйдут из строя, если у вас установлены металлические конструкции, то они подвергнутся коррозии;
• Сильно длинный наклон может вызвать срыв затвора сифона, что приведет за собой появление в квартире или доме неприятного запаха.

Для того чтобы узнать необходимый уклон, укажите диаметр трубы, расстояние до септика, глубину входа трубы в септик или центральную систему канализации и выход из дома ниже уровня земли на глубине.

Расчет уровня наполненности магистрали

Дополнительные расчеты уровня наполненности (Y), наряду с определенным по нормам СНиП углом наклона, обеспечивают беспроблемное передвижение канализационных стоков по трубопроводу. Расчеты производят по формуле, которая учитывает значение уровня жидкости в трубе (H) и ее диаметр (D): u=H/d.

В СНиП указаны нормы минимально и максимально допустимой наполненности – 0,3 и 1,0 соответственно. То есть, если диаметр труб выбран правильно, отходы будут перемещаться с нужной скоростью, не налипая на внутренние стенки

Значение 1,0 обозначает, что магистраль полностью заполнена стоками – это может случиться только при неправильном, абсолютно горизонтальном расположении элементов разводки. В связи с этим принято брать значения в пределах 50-60%. При практическом применении учитывают наполняемость, которая больше 0,3 и меньше 0,6. Оптимальной величиной принято считать 0,5-0,6.

Попробуем рассчитать самостоятельно скорость движения стока. По нормативам, она должна быть 0,7 м/с или более (только при таких значениях жидкость свободно достигает конечной цели).

Предположим, что H равно 60 мм, а D – 110 мм, трубы изготовлены из пластика, то есть отличаются гладкой внутренне поверхностью и минимальной степенью сопротивления. Согласно формуле 60 делим на 110, получаем 0,55 – это и есть уровень наполненности (Y), он соответствует норме.

Угол уклона для наружной инженерной сети

Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

• полиэтиленовая труба с верхним гофрированным слоем;
• пластик;
• чугун;
• асбестоцемент.

Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

• 110 мм – 0,02 или 2 см на 1 метр;
• 160 мм – 0,008 или 8 мм на 1 метр.

Прокладывание наружной магистрали

Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

• шнур или веревка;
• два колышка;
• строительный уровень.

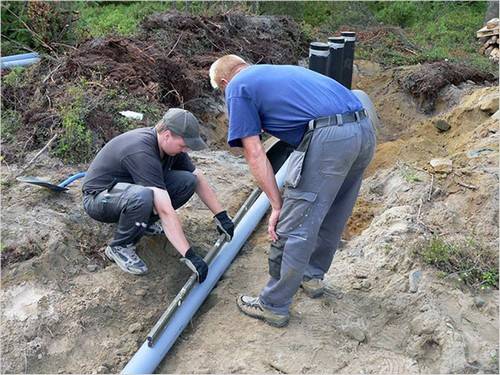

В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

• создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
• выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.

Не забудьте оценить статью:

Расчет уклона канализационной трубы: основные понятия

Если канализация самотечная, то ее эффективность транспортировки стоков за счет законов гравитации полностью зависит от угла наклона. Считается, что стоки должны двигаться по трубопроводу со скоростью 0,7-1 м/с. Только в этом случае поток способен удалить из системы твердые частицы. Чтобы сохранить показатель скорости потока, для каждого отдельного диаметра требуется рассчитать угол уклона канализационной трубы.

На первый взгляд может показаться, что угол должен измеряться в градусах. Но в строительных нормах и справочниках по устройству канализации этот параметр определен как десятичная дробь. Эти цифры отображают отношение снижения уровня к длине определенного участка трубопровода.

Например, на отрезке трубопровода длиной 5 м один его конец на 30 см ниже другого. В этом случае уклон канализационной трубы будет 0,30/5=0,06.

Формула — определение максимального, минимального значения

Формула расчета уклона трубы канализации

• V скорость движения потока жидкости (м/с);
• H наполнение трубопровода;
• d диаметр труб;
• К расчетный коэффициент наклона.

Чтобы определить коэффициент (наклон), можно подставить V=0,7-1, d- значение диаметра конкретного участка трубопровода, H=0,6хd (согласно строительным нормам и правилам). Получается, что для трубопровода с диаметром 100 мм на каждый метр требуется наклон в 2 см, с диаметром 50 мм — 3 см на каждый метр.

Из формулы видно, что скорость потока сточных вод напрямую зависит от угла наклона (коэффициента). Для оптимальной скорости необходим минимальный уклон канализационной трубы 0,02 и максимальный — 0,03. Если крен будет меньше, чем 0,02, крупные частицы осядут и образуют засор.

Если крен будет слишком большой, скорость увеличится, что тоже приведет к образованию осадков, так как вода будет уходить слишком быстро, не успевая унести с собой тяжелые частицы стоков. Повышение скорости потока может привести так же к срыву сифонов и запоров.

Необходимые нормы в квартире

При устройстве канализации нет необходимости использовать для расчетов формулу. Существуют таблица, в которой определены наклоны для всех отводов от сантехнических приборов.

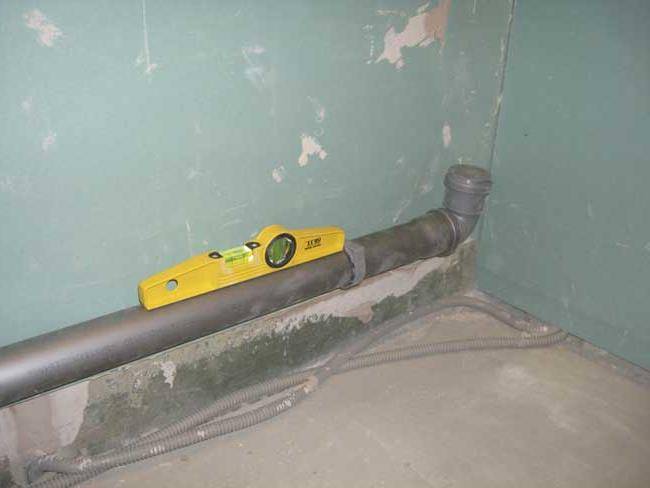

Оптимальный уклон канализационных труб в квартире

Каждый участок системы канализации в квартире должен иметь на конце сифон в виде прибора или изгиба, чтобы в помещения не попадали неприятные запахи. Чтобы определить необходимые значения, важен принцип золотой середины — 1,5-2.5 см на один метр. Этого вполне достаточно для квартиры или загородного дома. Применение формул необходимо при строительстве больших объектов с максимальным объемом сточных вод.

К тому же, для бытовой канализации формулу трудно использовать, так как постоянного потока нет

Тут лучше обратить внимание на другой показатель — способность к самоочищению (удалению твердых частиц)

Так как бытовые стоки содержат отходы с различным весом, то для тяжелых составляющих определяющим фактором является скорость потока, для плавучих — наполнение диаметра системы. Определяя правильный уклон, следует учитывать, что он будет различный на каждом отдельном участке.

Дополнительная информация

Еще некоторые советы по правильному монтажу всей системы канализации, как внешней, так и внутренней:

• При создании внутренней системы учитывайте, что при прошествии некоторого времени понадобиться корректировка уклона труб, поскольку в помещениях существует небольшая естественная усадка.
• Все угловые стыки труб, а также соединения и повороты должны быть минимум 120 градусов, при отсутствии такой возможности добавьте смотровые люки, для ревизии и необходимой очистки.
• Когда создаете скрытую систему подвода и отвода воды, не забывайте делать полностью герметичные соединения, чтобы не залить помещения снизу.
• Монтаж внешней системы канализации проводится от септика к дому, а не наоборот.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Нюансы монтажа

Напоследок ознакомимся с нюансами монтажа канализационной системы с использованием пластиковых труб, так как они являются в наше время наиболее распространенными.

Данная работа начинается с выполнения проекта, который должен отображать следующие моменты:

• количество сантехнических приборов и их расположение;
• все места стыков труб и фитинги;
• размеры, что позволит рассчитать количество материалов.

Надо сказать, что в тех случаях, когда осуществляется замена канализационной системы, проект можно не делать. Достаточно лишь посчитать количество материалов, которые потребовались для старого трубопровода.

Разметка материалов

После закупки всех необходимых материалов, работа выполняется в такой последовательности:

1. прежде всего, нужно нанести разметку на стены, обозначив расположение трубопровода и сантехнических приборов. Причем разметка должна отображать и уклон труб канализационных;
2. далее выполняется предварительная сборка трубопровода. На этом этапе необходимо выполнить разметку труб и их обрезку. Для обрезки следует воспользоваться ножовкой по металлу;
3. затем нужно срезать фаску с торцов деталей острым канцелярским ножом. Это необходимо для того, чтобы предотвратить засорение системы по причине наличия заусенцев, на которых обычно откладывается жир;
4. после обрезки и подгонки всех деталей осуществляется чистовая сборка. На этом этапе все стыки следует промазать силиконовым герметиком. Стояк и ответвления следует закрепить на стене при помощи специальных хомутов;

Крепление стояка к стене хомутами

1. далее выполняется установка сантехнических приборов и их подключение к канализации. Как правило, отводы от сифонов соединяются с трубопроводом при помощи резиновых манжет;
2. в завершение работы следует проверить работу системы – открыть краны, а также спустить воду со сливного бачка унитаза, и проверить все места стыков. На них не должно образовываться капель воды.

На этом процесс монтажа канализации завершен.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Чем плох излишний уклон?

У неопытных строителей может возникнуть соблазн сделать трубу как можно более наклонной, чтобы нечистоты уходили быстрее. Но и такой подход неверен. При слишком крутом спуске происходит заиливание трубы из-за того, что вода сходит слишком быстро, не успевая смыть более твердые фракции нечистот, которые затем прилипают к внутренней поверхности.

Кроме этого, может происходить срыв водяных запоров в сифонах, а значит, воздух из очистной системы попадет в жилые помещения. Стоит ли объяснять подробнее, какой именно запах он принесет в них?

Есть и еще одна причина, по которой трубы не следует оставлять недозаполненными. В условиях агрессивных сред приток воздуха к поверхностям приводит к их ускоренной коррозии, и в результате снижается срок их службы.

Провисы канализационнойтрубы.

Так же особенно важно избежать отрицательных углов при прокладке канализации. Ведь в провисшем участке трубы скапливаются стоки, что приводит к засорам, а зимой и к замораживанию стока

Расчет уклона ↑

Для канализационных систем в настоящее время существует расчетная и безрасчетная методика определения угла наклона.

Безрасчетная методика дает рекомендуемые величины разности высоты на отрезке трубы, в зависимости от ее диаметра. Среднее изменение величины составляет 3%, и может незначительно изменяться из-за эксплуатационных условий.

Расчетная методика применяется для систем с относительно постоянным напором жидкости в канализационной системе.

Существует 2 методики расчета:

• соответствие скорости продвижения жидкостного состава в трубопроводе нормативному коэффициенту;
• расчет по формуле Коллбрука-Уайта.

Формула соответствия параметров трубопровода:

V*√(H/d)>K,

где:

• K – расчетный коэффициент для труб, изготовленных из пластика и стекла (0,5). Для других материалов он равен 0,6;
• H – Величина наполнение трубопровода;
• V – скорость движения жидкостных масс;
• d – внутренний диаметр трубы.

Формула Коллбрука-Уайта:

v=-2√2gDI*log_10 ((K/3.71D+2.5LV/(D√2gDI)),

где:

• v – средняя величина скорости движения потока;
• g – ускорение свободного падения;
• D – внутренний диаметр трубы;
• I – гидравлический уклон;
• K – шероховатость внутренних стенок труб;
• V – кинематическая вязкость жидкости.

Для частного строительства применение подобных формул расчета затруднительно – показатель наполняемости труб и движение жидкости в зависимости от угла наклона вычислить практически невозможно.

Поэтому, при проектировании канализационных систем для частного дома, или отдельной квартиры используют безрасчетную методику.

Рекомендации мастеров и общие правила установки внутренней и наружной канализации согласно СНИП 2.04.01-85

Самостоятельное проектирование домашней системы водоотведения и сброса нечистот следует начинать с ознакомления свода технических правил и норм, подробно изложенных в СНиП 2.04.01-85, а также в нормативной документации ГОСТ 25150-82.

В правилах даны четкие определение и понятия:

• из чего состоит домашняя сеть отвода грязной воды;
• какие диаметры трубных изделий используются для эффективного водоотведения;
• приводятся нормативные показатели наклона трубы для канализации в частном доме и квартире.

Внутренняя канализация

Внутридомовая система канализации состоит из источников водоотведения – домашних сантехнических приборов, например, ванны, раковины, умывальника и трубопроводов для утилизации стоков. Домашняя сеть канализации состоит из труб диаметром 50 и 100 мм. Если раньше для ее монтажа использовались исключительно чугунные трубопроводы, то в последнее время им на замену пришли пластиковые трубные изделия.

При укладке сантехнических сточных коммуникаций важно учитывать все требования строительных норм и правил:

1. В квартире подбирать уклон прокладки трубной разводки с учетом существующего канализационного стояка.
2. Если диаметр горизонтальной канализации составляет 50 мм, то рекомендуемый уклон должен составлять 3 см на 1 погонный метр.
3. Трубопровод с диаметром 160 мм укладывается с уклоном 0,7 мм.

Следует помнить об особенностях устройства вертикальной системы водоотведения сточной воды в многоквартирных домах. При такой схеме нечистоты перемещаются по периметру внутренних стенок трубной полости, а в центре водяного потока воздух как бы сжимается, что снижает вероятность возникновения засоров в стояке.

При самостоятельной прокладке канализации можно воспользоваться полезными советами мастеров:

• Для горизонтальных канализационных линий рекомендуется использовать угловые отводы 45 градусов.
• Центральные стояки выполняются строго вертикально. Использование прямых угловых отводов в 90 градусов запрещено.

Если длина горизонтальной линии канализации небольшая, то допускается небольшое превышение угла наклона.

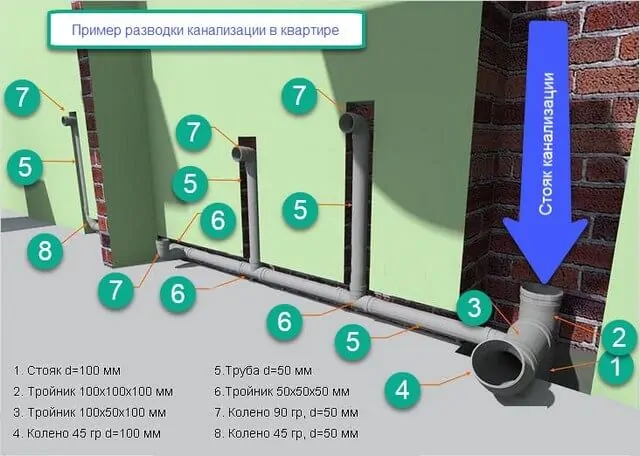

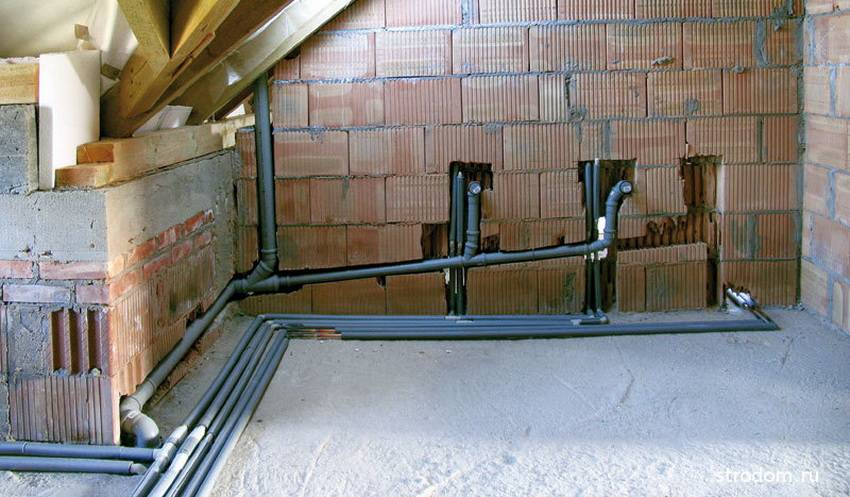

Разводка канализации

Наружная канализационная сеть

Трубопровод наружной канализации прокладывается немного ниже уровня фундамента здания и соединяется с центральной магистралью или с накопительным сооружением. Для инженерных коммуникаций применяются трубные изделия диаметром не менее 110 мм, а их укладка производится с уклоном 0,02 метра на один погонный метр.

Наружные сети оборудуются ревизионными колодцами, необходимыми для профилактической чистки и осмотра. По правилам смотровые колодцы устраиваются через каждые 10 метров, в случае изгибов и поворотов магистрали – дополнительно и в этих местах.

Наглядное изображение наружной линии водоотведения с уклоном

Действенное использование канализационной сети возможно лишь при грамотном расчете углов наклона горизонтальной трубной разводки. В случае сомнения в своих силах или недостаточного багажа технических знаний, лучше отказаться от самостоятельного проектирования домашней сети водоотведения стоков и обратиться к профессиональным проектировщикам – специалистам по разработке и проектированию

Видеоинструкция – с каким уклоном укладывается канализация в квартире:

https://youtube.com/watch?v=Qb2RmBWpc9s

Как рассчитывается уклон канализации

Угол наклона измеряют в градусах, но во время прокладки систем трубопровода применяют другую схему измерения. За основную берутся сантиметры на погонные метры. В нормативных актах угол наклона указан в сантиметрах на метр трубы. В некоторых книгах эта единица измерения указывается в виде дроби, верхняя часть это длина трубы, а нижняя — количество перепада сантиметров для уклона.

Перед укладкой труб проверьте дно траншеи, оно не должно содержать, камней и других твёрдых включений, которые могут повредить трубу. При копании траншеи можно использовать простые направляющие, сделанные из верёвок, таким образом вы не потеряете угол наклона. Должна присутствовать так называемая подушка из песка, это даёт возможность при ремонте определить на какой глубине вы находитесь чтобы не повредить канализационные трубы. Также это уменьшает давление на саму конструкцию. Во время засыпания траншеи стоит утрамбовывать землю постепенно, на каждые 30 сантиметров земли применять трамбовщик.

Для определения уклона наружной канализации чаще всего используют безрасчётную систему прокладки. Поскольку расчётная метод используют при проектировании систем с постоянной нагрузкой. Его применяют при прокладке канализационных систем для больших предприятий и чаще всего автомоек. Этот метод включает себя довольно сложные вычисления с помощью формул.

Диаметр наружной трубы всегда больше чем внутренние трубы. По стандарту для трубы диаметром 150 мм  уклон должен составлять 8 см на один метр длины трубы. Если берётся труба с большим диаметром, например, 200-той, то угол наклона будет равен 7-ми см на метр. На объекте бывают неидеальные условия для того, чтобы в точности выполнить нормативные акты. Поэтому допускается отход от нормы, максимум до 2 сантиметров для данных труб. Но если у вас есть эта возможность, то лучше соблюдать эти стандартов.

Ограничение, которое предусмотрено СНИП для угла уклона наружных канализационных труб равняется 0,15. Следовательно, если вы увеличите наклон выше отметки в 15 см на один метр трубы, то канализационная система будет попросту не эффективна и те финансы которые вы вложили попросту будут пущены в эту сливную трубу.

Факторы, которые учитываются при плановой подготовке:

• Длина участка наружной канализации.
• Количество приборов сантехники.
• Число поворотных углов и стыков между трубами коммуникаций.

При правильном расчёте для монтажа труб не стоит пренебрегать даже одним фактором. Поскольку это один из наиболее важных моментов проектирования. Засоры могут повлиять на то что все стоки окажутся у вас на полу дома, а не в трубах и сливных ямах.
